In dieser Anleitung nden Sie alle wichtigen Infor-
mationen für den Betrieb und die Pege des Mikro-
fons. Weitergehende Informationen insbesondere
auch zu den verfügbaren Zubehörteilen und den
Neumann Servicepartnern nden Sie jederzeit auf
unserer Website www.neumann.com.
Zum weltweiten Erfahrungsaustausch unter Neu-
mann-Anwendern bieten wir das Neumann Online-
Forum an, das sich durch die integrierte Archiv-
funktion zu einem umfangreichen Know-How-Pool
entwickelt hat.
Kurzbeschreibung
Das TLM49 ist ein Kondensator-Studiomikrofon mit
der Richtcharakteristik Niere und transformatorloser
Schaltungstechnik (TLM).
Es zeichnet sich aus durch extrem niedriges Eigen-
geräusch und höchste Aussteuerbarkeit, transforma-
torlose Schaltungstechnik, sowie besonders saubere,
freie und verfärbungsfreie Klangübertragung.
Einsprechrichtung
Das TLM49 wird von der Vorderseite besprochen,
die durch das Neumann-Logo gekennzeichnet ist.
Stromversorgung
Das TLM49 wird mit 48V phantomgespeist (P48,
IEC 61938). Es sind alle P48-Speisungen geeignet,
die mindestens 3,2mA je Kanal abgeben.
Anschlussbelegung
Das Mikrofon hat einen symmetrischen, übertrager-
losen Ausgang. Der 3-polige XLR-Steckverbinder hat
folgende normgerechte Belegung:
Pin 1: 0V/Masse
Pin 2: Modulation (+Phase)
Pin 3: Modulation (–Phase)
Störschallunterdrückung
Die Kapsel ist zum Schutz gegen Körperschallüber-
tragung elastisch gelagert. Da der Verstärker des
TLM49 bis unter 20Hz linear verläu, können auch
extrem niederfrequente Signale unverfälscht über-
tragen werden.
This manual contains all of the information which
is essential for the operation and care of the micro-
phone. More extensive information, particularly con-
cerning available accessories and Neumann service
partners, can be found at any time on our website:
www.neumann.com.
Our Neumann online forum permits Neumann users
worldwide to share their experiences. Through its
integrated archive function, the forum has devel-
oped into an extensive pool of knowledge.
Short Description
The TLM49 is a condenser studio microphone with a
cardioid directional characteristic and transformer-
less (TLM) circuit technology.
It features extremely low self-noise and excellent
sound pressure handling capabilities, as well as
exceptionally clean, open sound transmission, free
of coloration.
Addressing the Microphone
The TLM49 is addressed from the front side, distin-
guished by the Neumann logo.
Power Supply
The TLM49 uses 48V phantom power (P48,
IEC 61938). Any type of P48 system which supplies
at least 3.2mA per channel is suitable.
Pin Assignment
The microphone has a balanced, transformerless
output. The 3-pin XLR connector has the following
standard pin assignment:
Pin 1: 0V/ground
Pin 2: Modulation (+phase)
Pin 3: Modulation (–phase)
Noise Suppression
Elastic mounting protects the capsule from struc-
ture-borne noise. The linear performance of the
TLM49 amplier to below 20Hz permits even ex-
tremely low-frequency signals to be transmitted
without any coloration.

TLM49
3
Andererseits ist das Mikrofon dadurch empndlicher
für tierequente Störungen wie Körperschall oder
Pop- und Windgeräusche. Daher empehlt sich even-
tuell die Verwendung einer elastischen Auängung,
eines Windschutzes oder eines Popschirmes.
However, this makes the microphone sensitive to
low-frequency noise such as vibration, pop and
wind noise. Therefore, if necessary, the use of an
elastic suspension, a windscreen or a pop screen
is recommended.

4
Technische Daten
Akustische Arbeitsweise.............. Druckgradienten-
empfänger
Richtcharakteristik...........................................Niere
Übertragungsbereich ....................... 20Hz...20kHz
Feldübertra-
gungsfaktor1) ................13mV/Pa = –38dBV ± 1dB
Nennimpedanz ............................................ 50Ohm
Nennlastimpedanz ..................................1000Ohm
Geräuschpegelabstand2),
CCIR3) ..............................................................71dB
Geräuschpegelabstand2),
A-bewertet3) ...................................................82dB
Ersatzgeräuschpegel,
CCIR3) ............................................................. 23dB
Ersatzgeräuschpegel,
A-bewertet3) .................................................12dB-A
Grenzschalldruckpegel für4)
k < 0,5 % Klirrfaktor.......................................110dB
k < 5 % Klirrfaktor...........................................129dB
Max. Ausgangsspannung für k < 5% ..............–1dBu
Speisespannung5) ................................... 48V ± 4V
Stromaufnahme5) ..........................................3,2mA
Gewicht.............................................................825 g
Durchmesser.................................................. 78mm
Länge ............................................................165mm
94dBSPL entspr. 1Pa = 10μbar
0dB entspr. 20μPa
1) bei 1kHz an 1 kOhm Nennlastimpedanz.
2) bezogen auf 94dBSPL
3) nach IEC 60268-1;
CCIR-Bewertung nach CCIR 468-3, Quasi-Spitzenwert;
A-Bewertung nach IEC 61672-1, Eektivwert
4) Klirrfaktor des Mikrofonverstärkers bei einer Eingangs-spannung, die
der von der Kapsel beim entsprechenden Schalldruck abgegebenen
Spannung entspricht.
5) Phantomspeisung (P48, IEC 61938).
Technical Specications
Acoustical op. principle...............Pressure gradient
transducer
Polar pattern ...............................................cardioid
Frequency response......................... 20 Hz...20kHz
Sensitivity1)................... 13mV/Pa = –38dBV ± 1dB
Nominal impedance................................... 50 ohms
Nominal load impedance.......................1000 ohms
Signal-to-noise ratio2),
CCIR3) ..............................................................71dB
Signal-to-noise ratio2),
A-weighted3) ...................................................82dB
Equivalent noise level,
CCIR3) ............................................................. 23dB
Equivalent noise level,
A-weighted3) ................................................12dB-A
Max. SPL for4)
less than 0.5 % THD...................................... 110dB
less than 5 % THD......................................... 129dB
Max. output voltage for THD < 5%................ –1dBu
Supply voltage5).......................................48V ± 4 V
Current consumption5) ................................ 3.2 mA
Weight...............................................................825 g
Diameter........................................................ 78 mm
Length.......................................................... 165 mm
94dBSPL equiv. 1Pa = 10μbar
0dB equiv. 20μPa
1) at 1kHz into 1 kohms rated load impedance.
2) re 94dB SPL
3) according to IEC 60268-1;
CCIR-weighting acccording to CCIR 468-3, quasi peak;
A-weighting according to IEC 61672-1, RMS
4) THD of microphone amplier at an input voltage equivalent
to the capsule output at the specied SPL.
5) Phantom powering (P48, IEC61938).

TLM49
5
gemessen im freien Schallfeld nach IEC60268-4
measured in free-eld conditions (IEC60268-4)

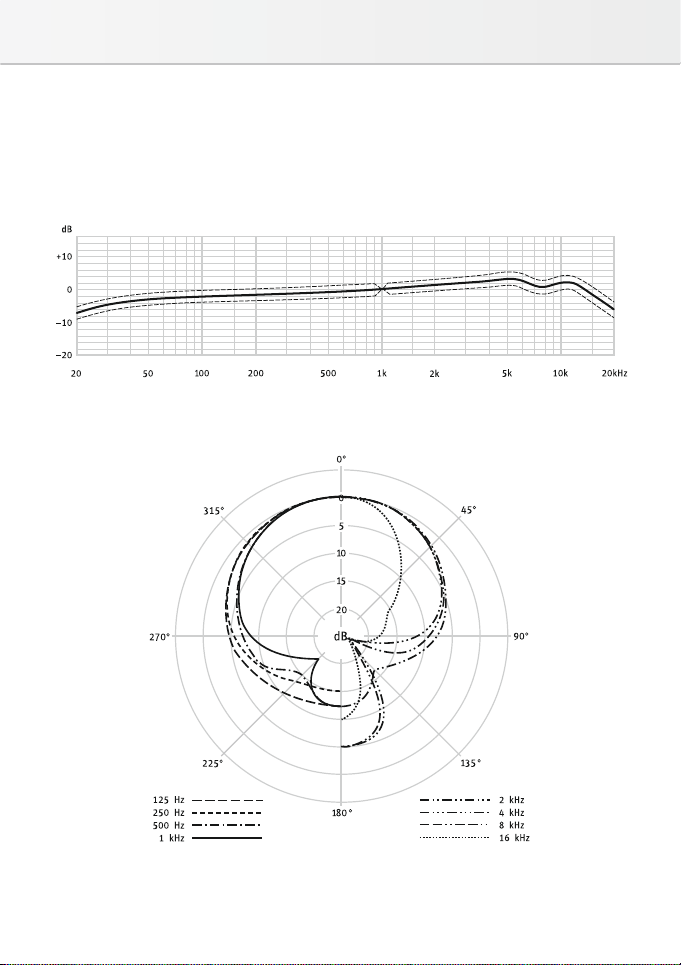

Frequenzgänge und Polardiagramm
Frequency Responses and Polar Pattern

6
Ausgewähltes Zubehör
Ausführliche Beschreibungen und weitere Artikel
nden Sie in unserem Zubehörkatalog oder unter
www.neumann.com

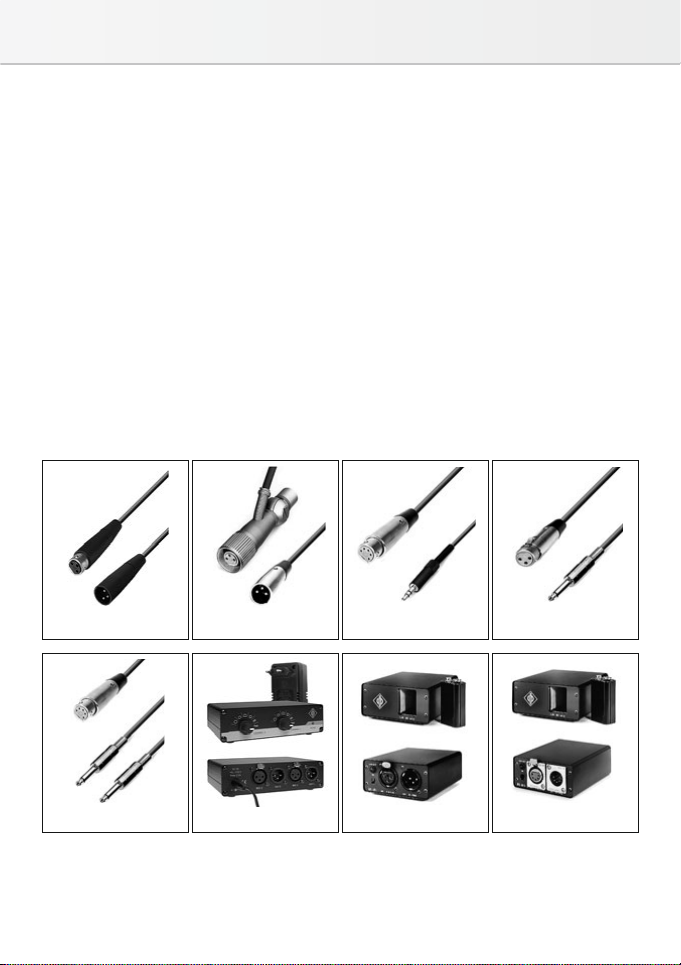

Anschluss- und Adapterkabel
Die akustischen Eigenschaen der Mikrofone werden
auch durch sehr lange (Neumann-) Kabel nicht be-
einusst. Erst bei Kabellängen deutlich über 300 m
macht sich ein Abfall im oberen Frequenzbereich
bemerkbar.
Neumann bietet ein vielfältiges Kabelsortiment an,
von dem hier ein Ausschnitt erwähnt wird. Andere
Kabellängen sowie Kabelmaterial ohne Armaturen
sind auf Wunsch lieferbar.
IC  mt ( m)........sw .........Best.-Nr. 
IC  ( m).............ni ..........Best.-Nr. 
IC  mt ( m)........sw .........Best.-Nr. 
AC  (, m).......................Best.-Nr. 
AC  (, m).......................Best.-Nr. 
AC  (, m).......................Best.-Nr. 
Netzspeisegeräte
Das Neumann P48-Netzgerät N 248 ist zur Stromver-
sorgung zweier Mono- oder eines Stereomikrofons
mit 48 V ± 1 V, maximal 2 x 6 mA, geeignet.
N .....................sw .........Best.-Nr. 
Batteriespeisegeräte
Alternativ kann die Speisung auch über Batteriespei-
segeräte erfolgen. Sie liefern 48V ± 1V, max. je 5mA,
und werden von einer 9Volt-Blockbatterie gespeist.
BS  i ( Mikrofon) .............Best.-Nr. 
BS  i- ( Mikrofone) ........Best.-Nr. 
Stativgelenke und mechanische Adapter
DS ...................sw .........Best.-Nr. 
SG .......................sw .........Best.-Nr. 
Mikrofonneigevorrichtungen
MNV ..................ni ..........Best.-Nr. 
MNV  mt.............sw .........Best.-Nr. 
Accessories
Detailed descriptions and additional articles can
be found in our accessories catalog or at:
www.neumann.com
Connecting and Adapter Cables
The electroacoustic properties of the microphones
are not aected even by very long (Neumann)
cables. However, if cables are well over 300m,
a fall-o in the upper frequency range becomes
apparent.
Neumann oers a wide range of cables. Only a se-
lection is presented here. Other cable lengths or
cable materials without connectors are available
on request.
IC  mt ..................blk.......... Cat. No. 
IC ( m).............ni ........... Cat. No. 
ICmt ( m).........blk..........Cat. No. 
AC (. m) ........................ Cat. No. 
AC (. m) ........................ Cat. No. 
AC (. m) ........................ Cat. No. 
Mains Power Supply Units
The Neumann P48 power supply unit N 248 is suit-
able for supplying 48 V ± 1 V, maximum 2 x 6 mA, to
two mono microphones or one stereo microphone.
N.....................blk.......... Cat. No. 
Battery Power Supply Units
Alternatively, battery power supply units can be
used. They supply 48 V ± 1 V, max. 5 mA each, and
are powered by a 9 V block battery.
BS  i (one microphone).......Cat. No. 
BS  i- (two microphones)..Cat. No. 
Stand Mounts and Mechanical Adapter
DS ...................blk..........Cat. No. 
SG.......................blk..........Cat. No. 
Auditorium Hanger
MNV ..................ni ........... Cat. No. 
MNVmt..............blk.......... Cat. No. 

TLM49
7

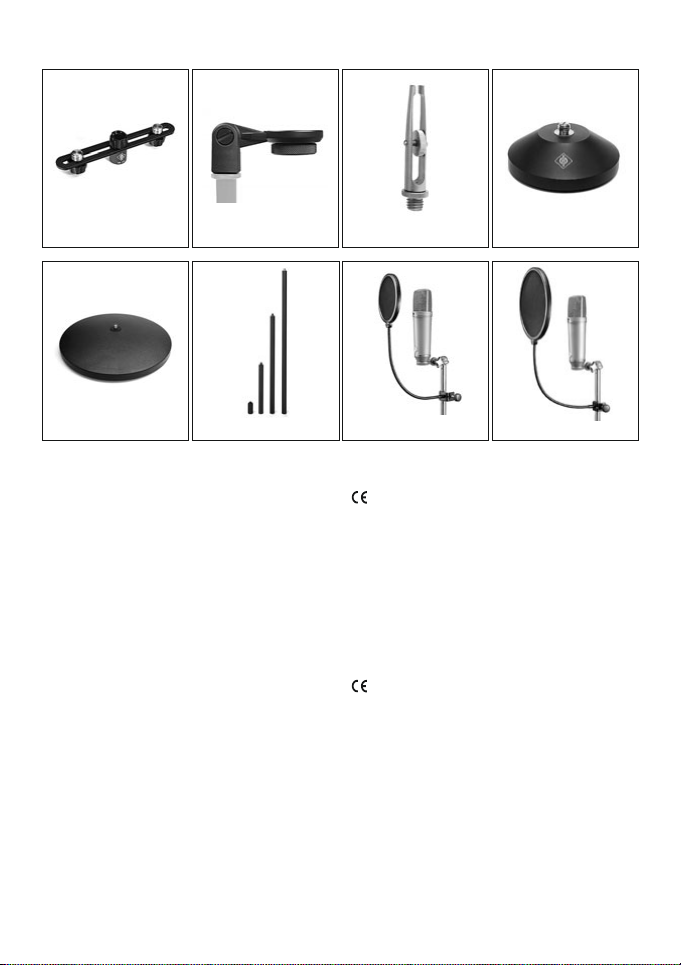

Tisch- und Fußbodenständer
MF  ......................sw .........Best.-Nr. 
MF  ......................gr ..........Best.-Nr. 
Stativerlängerungen
STV .....................sw .........Best.-Nr. 
STV ...................sw .........Best.-Nr. 
STV ...................sw .........Best.-Nr. 
STV ...................sw .........Best.-Nr. 
Popschutz
PS  ....................sw .........Best.-Nr. 
PS  a .................sw .........Best.-Nr. 
IC 3 mt AC25
N248 BS48i
IC 4 (mt)
AC27
AC22
Table and Floor Stands
MF.......................blk.......... Cat. No. 
MF.......................gr ........... Cat. No. 
Stand Extensions
STV......................blk.......... Cat. No. 
STV....................blk.......... Cat. No. 
STV....................blk.......... Cat. No. 
STV....................blk.......... Cat. No. 
Popscreen
PS  ....................blk..........Cat. No. 
PS a ..................blk.......... Cat. No. 
BS48i-2

SG 2DS120 MF3
MF5
MNV87(mt)
PS 15 PS 20a
Irrtümer und technische Änderungen vorbehalten • Errors excepted, subject to changes
Printed in Germany • Publ. 10/14 514714/A07
STV...
Haungsausschluss
Die Georg Neumann GmbH übernimmt keinerlei Haung für
Folgen eines unsachgemäßen Gebrauchs des Produkts, d.h.
die Folgen eines Gebrauchs, der von den in der Bedienungs-
anleitung genannten technischen Voraussetzungen abweicht
(z.B. Bedienungsfehler, mechanische Beschädigungen, falsche
Spannung, Abweichung von empfohlenen Korrespondenzgerä-
ten). Jegliche Haung der Georg Neumann GmbH für Schäden
und Folgeschäden, die dem Benutzer aufgrund eines solchen
abweichenden Gebrauchs entstehen sollten, wird ausge-
schlossen. Ausgenommen von diesem Haungsausschluss
sind Ansprüche aufgrund zwingender gesetzlicher Haung,
wie z.B. nach Produkthaungsgesetz.
Limitation of Liability
Georg Neumann GmbH shall not be liable for consequences
of an inappropriate use of the product not being in compli-
ance with the technical allowance in the user manual such as
handling errors, mechanical spoiling, false voltage and using
other than the recommended correspondence devices. Any
liability of Georg Neumann GmbH for any damages includ-
ing indirect, consequential, special, incidental and punitive
damages based on the user’s non-compliance with the user
manual or unreasonable utilization of the product is hereby
excluded as to the extent permitted by law. This limitation of
liability on damages is not applicable for the liability under
European product liability codes or for users in a state or
country where such damages cannot be limited.
Konformitätserklärung
Die Georg Neumann GmbH erklärt, dass dieses Gerät
die anwendbaren CE-Normen und -Vorschrien erfüllt.
®Neumann ist in zahlreichen Ländern eine eingetra-
gene Marke der Georg Neumann GmbH.
Declaration of Conformity
Georg Neumann GmbH hereby declares that this device
conforms to the applicable CEstandards and regula-
tions.
®Neumann is a registered trademark of the Georg Neu-
mann GmbH in certain countries.
