Steren WR-810 User manual

2
WR-810
Gracias por la compra de este producto Steren.
Este manual contiene todas las indicaciones necesarias para manejar su
nuevo Sistema inalámbrico UHF con 2 micrófonos y frecuencia variable.
Por favor, revíselo completamente para estar seguro de cómo utilizar
apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com
Sistema inalámbrico UHF con
2 micrófonos y frecuencia variable
La información que se muestra en este manual sirve únicamente
como referencia sobre el producto. Debido a actualizaciones pueden
existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.

3
IMPORTANTE
Antes de utilizar su nuevo Sistema inalámbrico UHF con 2 micrófonos y
frecuencia variable, tome en cuenta estas recomendaciones.
-No golpee la unidad ni la deje caer.
-No use el micrófono en condiciones de polvo o humedad, calor excesivo, cerca
de fuentes de calor o vibraciones mecánicas.
-Si algún objeto o líquido cae dentro de la unidad, desconéctela de inmediato y
llévela a revisar por personal calicado antes de volver a operarla.
1. CARACTERÍSTICAS
• Amplio rango de respuestas.
• Frecuencia programable de 793.10 a 821.60 MHz.
• Indicador de batería baja en los micrófonos.
• Control de volumen independiente.
• Modulación en frecuencia y circuito PLL.
• Salida balanceada y desbalanceada.
• 2 Antenas.
• Alcance de 80 a 100 m.

4
2. CONTROLES
1. Interruptor de encendido/apagado.
2. Sensor infrarrojo (IR). Sincroniza los micrófonos.
3. LEDs indicadores del nivel de audio (micrófono 1).
4. LEDs indicadores del nivel de audio (micrófono 2).
5. Pantalla LCD. Muestra el canal y la frecuencia de los micrófonos. (La la de arriba
corresponde al micrófono 1 y la de abajo al 2).
6. UP. Aumenta el canal y la frecuencia.
7. DOWN. Disminuye el canal y la frecuencia.
8. ESC. Aplica los ajustes de canal.
9. SET. Permite elegir los canales y frecuencias.
10. Control de volumen del micrófono 1.
11. Control de volumen del micrófono 2.
• Receptor (panel posterior)

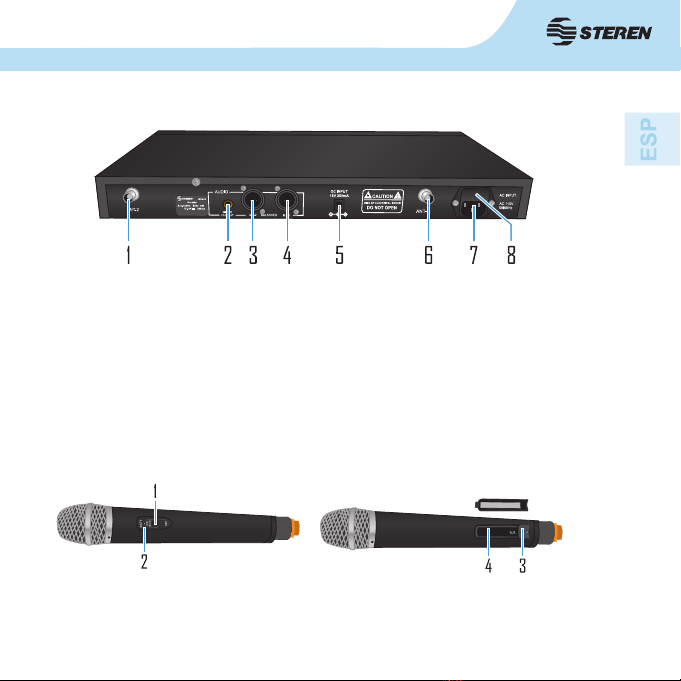

5
1. ANT-2. Entrada de antena receptora para el micrófono 2.
2. MIXED OUTPUT. Salida 6,3 mm de audio desbalanceado (mezclado).
3. MIC 2. Salida balanceada tipo cannon XLR (independiente).
4. MIC 1. Salida balanceada tipo cannon XLR (independiente).
5. DC INPUT. Entrada para el adaptador de corriente (15 V 350 mA, no incluido)
6. ANT-1. Entrada de antena receptora para el micrófono 1.
7. Entrada para el cable de corriente.
8. Compartimento del fusible.
1. Interruptor de encendido/apagado (ON, encendido, OFF, apagado y MUTE silencio).
2. LED indicador de batería baja.
3. Sensor IR. Permite la sincronización con el receptor.
4. Compartimento de baterías.
2. CONTROLES
• Receptor (panel posterior)
• Transmisores-micrófonos

6

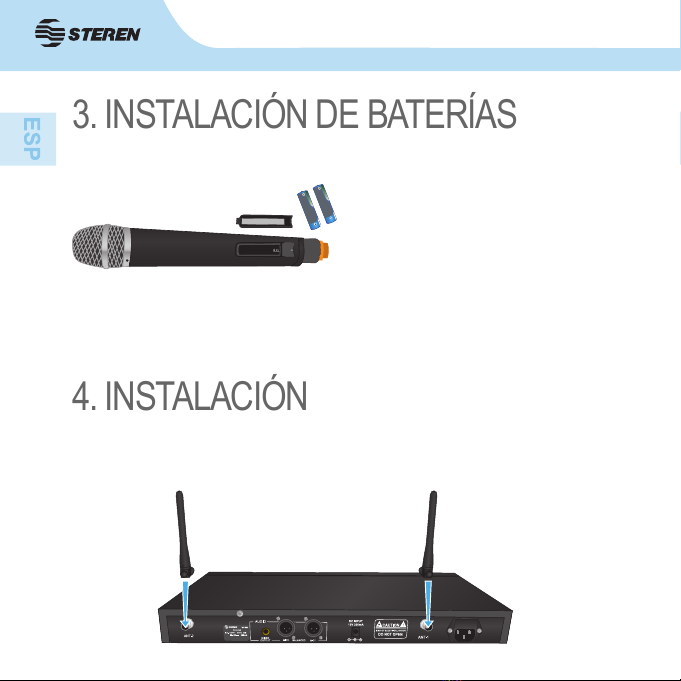

3. INSTALACIÓN DE BATERÍAS
4. INSTALACIÓN
1. Deslice la tapa del compartimento hacia
afuera.
2. Coloque 2 baterías AA, poniendo
atención en la polaridad.
3. Deslice nuevamente la tapa.
1. Inserte las antenas en las entradas ANT-1 y ANT-2 del receptor y colóquelas en posición
vertical.
AC INPUT
AC 110V
50/60Hz

7
2. Conecte un amplicador de sonido al receptor. Puede utilizar la salida MIXED OUTPUT,
con un cable plug de 6,3 mm, o las salidas MIC 1 y MIC 2, con un cable tipo cannon. (Estas
conexiones permanecerán independientes).
4. INSTALACIÓN
AC INPUT
AC 110V
50/60Hz
AC INPUT
AC 110V
50/60Hz
5. Encienda el receptor.
3. Inserte el cable de alimentación en el receptor y conéctelo
en un tomacorriente.
4. Ponga los controles de volumen en el mínimo.

8
5. SINCRONIZAR LOS MICRÓFONOS
CON EL RECEPTOR
1. Encienda un micrófono (el primero en encenderse será siempre el 1).
6. Ajuste el nivel de volumen de acuerdo a sus necesidades.
7. Para sincronizar el segundo micrófono repita los pasos 1 al 5.
*Retire las baterías de los micrófonos cuando no vaya a usarlos por un periodo largo de
tiempo.
*Si el micrófono no funciona, repita todo el proceso de sincronización.
5. Presione ESC.
4. Utilice los botones UP/DOWN para elegir un canal y su respectiva
frecuencia (el receptor cuenta con hasta 95. Puede escoger cualquiera
siempre y cuando cada micrófono funcione en uno distinto y no haya
interferencia. Si esta se presenta, use otro canal).
3. Oprima dos veces SET para ajustar el canal y la frecuencia del
micrófono 1 (la primera la en seleccionarse es la del micrófono 2).
2. Acerque el sensor infrarrojo (IR) del micrófono al sensor IR del receptor.

9

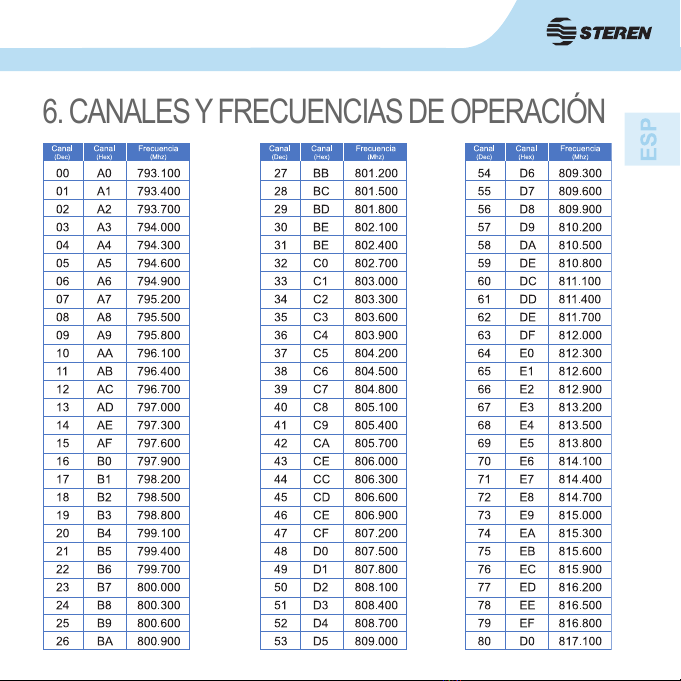

6. CANALES Y FRECUENCIAS DE OPERACIÓN

10

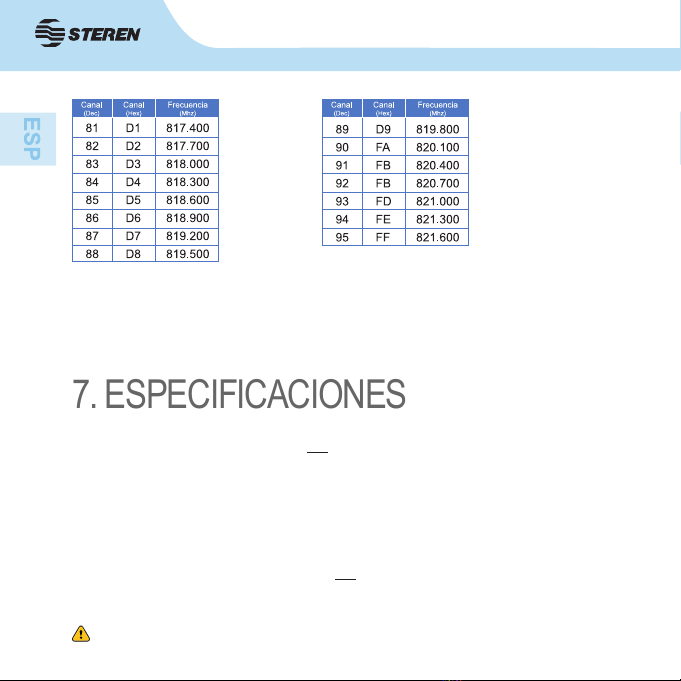

7. ESPECIFICACIONES
Micrófono
Alimentación: 3V - - - (2 X AA)
Respuesta en frecuencia: 40Hz- 1800Hz
Sensibilidad: 90dBm
Potencia de RF: 10mW
Receptor
Alimentación: 120V~ 60Hz 8W
12-15V - - - 350mA
Impedancia: 600ohms
El diseño del producto y las especicaciones pueden cambiar sin previo aviso.

11
Producto: Sistema inalámbrico UHF con 2 micrófonos y frecuencia variable
Modelo: WR-810
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra
cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en
Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin
ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del
producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta
garantía es en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A.
de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió
el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le
expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor __________________________
Domicilio ______________________________________
Producto ______________________________________
Marca ________________________________________
Modelo _______________________________________
Número de serie ________________________________
Fecha de entrega ________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 3 y 4, San
Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México. D.F.
RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna
falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna
duda o pregunta por favor llame a nuestro Centro
de Atención a Clientes, en donde con gusto le
atenderemos en todo lo relacionado con su
producto Steren.
Centro de Atención a Clientes
01 800 500 9000

22
Thank You on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting necessary
to install and operate your new Steren´s UHF Wireless system with 2
microphones and variable frequency.
Please review this manual thoroughly to ensure proper
installation and operation of this product. For support, shopping,
and everything new at Steren, visit our website:
www.steren.com
WR-810
UHF WIRELESS MICROPHONE SYSTEM
WITH VARIABLE FREQUENCY
The instructions of this manual are for reference about the product. There may
be differences due to updates.
Please check our web site (www.steren.com) to obtain the latest version of the
instruction manual.

33
IMPORTANT
Before using your new UHF Wireless system with 2 microphones and variable
frequency, take these recommendations into account.
-Do not knock or drop the unit.
-Do not use the microphone in dust or moisture conditions, excessive heat, or
near heat and mechanical vibration sources.
-If an object or liquid falls within the unit, disconnect it immediately and take it to
be checked by qualied personnel before operation.
1. HIGHLIGHTS
• Wide response range.
• Programmable frequency from 793.10 to 821.60 MHz.
• Low battery Indicator in the microphones.
• Independent volume control.
• Frequency modulation and PLL circuit.
• Balanced and unbalanced output.
• 2 Antennas.
• 80 to 100 m scope.

44

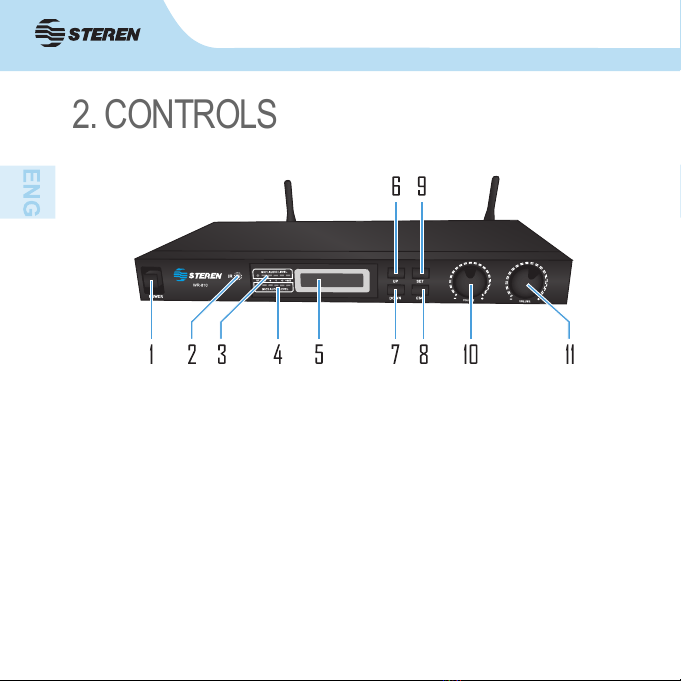

2. CONTROLS
1. On/off switch.
2. Infrared (IR) sensor. Synchronizes the microphones.
3. LED audio level indicators (microphone 1).
4. LED audio level indicators (microphone 2).
5. LCD screen. Displays the microphones channel and frequency (the upper line
corresponds to microphone 1 and the lower one to microphone 2).
6. UP. Increases channel and frequency.
7. DOWN. Decreases channel and frequency.
8. ESC. Applies channel settings.
9. SET. Let you choose channels and frequencies.
10. Microphone 1 volume control.
11. Microphone 2 volume control.
• Receiver (front panel)

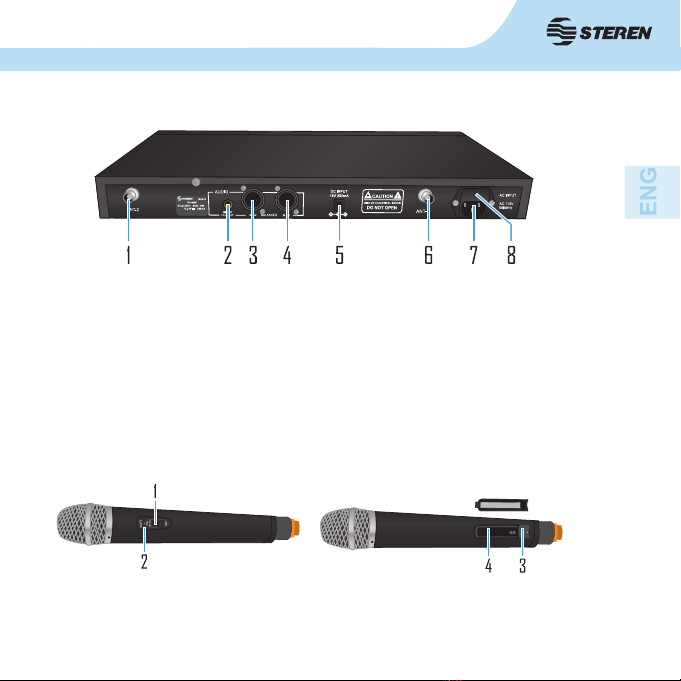

55
1. ANT-2. Microphone 2 receiving antenna.
2. MIXED OUTPUT. Unbalanced 6.3 mm audio output (mixed).
3. MIC 2. Balanced cannon XLR output (independent).
4. MIC 1. Balanced cannon XLR output (independent).
5. DC INPUT. Power input (15 V, 350 mA, not included)
6. ANT-1. Microphone 1 receiving antenna.
7. Power cord.
8. Fuse compartment.
1. Power switch (ON, OFF and MUTE).
2. Low battery LED indicator.
3. IR sensor. It allows the synchronization with the receiver.
4. Battery compartment.
2. CONTROLS
• Receiver (rear panel)
• Microphones

66
3. BATTERY INSTALLATION
4. INSTALLATION
1. Slide the battery door outward.
2. Insert 2 AA batteries, take care of the
polarity.
3. Slide the lid again.
1. Insert antennae in the receptor ANT-1 and ANT-2 ports and place them in an upright
position.
AC INPUT
AC 110V
50/60Hz

77
2. Connect a sound amplier to the receiver. You can use either exit MIXED OUTPUT, with
a 6.3 mm plug cable, or the MIC 1 and MIC 2outputs with a cannon type cable (these
connections will remain independent).
4. INSTALLATION
AC INPUT
AC 110V
50/60Hz
AC INPUT
AC 110V
50/60Hz
5. Turn on the receiver.
3. Insert the power cable into the receiver and plug it in to an
electrical outlet.
4. Put the volume controls on the minimum.

88

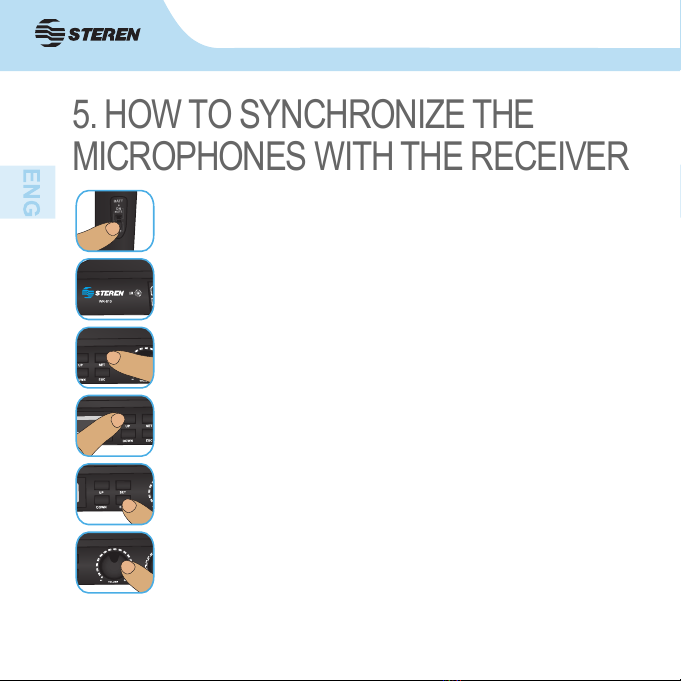

5. HOW TO SYNCHRONIZE THE
MICROPHONES WITH THE RECEIVER
1. Turn on a microphone (the rst one must be always the number 1).
6. Adjust the volume level according to your needs.
7. To synchronize the second microphone, repeat steps 1 to 5.
* Remove the batteries of microphones when you will not use them for a long period of time.
* If the microphone does not work, repeat the synchronization process.
5. Press ESC.
4. Use the UP/DOWN buttons to select a channel and its respective fre-
quency (the receiver has up to 95). You can choose any frequency for each
microphone to work in a different so there is no interference (f this occur,
use another channel).
3. Press twice SET to adjust the channel and frequency of microphone 1
(The rst selected line is microphone 2).
2. Put the infrared sensor (IR) on the microphone close to the receiver’s
IR sensor.

99

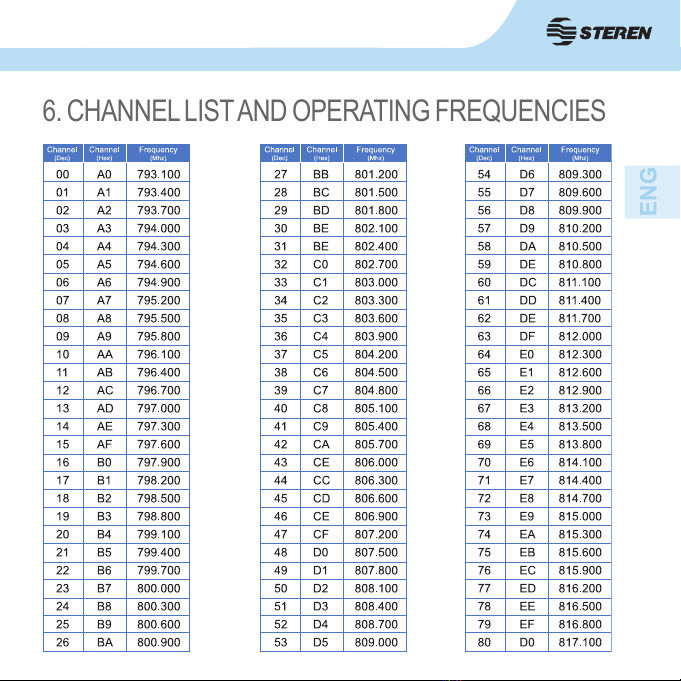

6. CHANNELLISTAND OPERATING FREQUENCIES
