newform Moony 3101 User manual

istruzioni
instructions
instructions de montage
Bedienungsanleitung
instrucciones
3101
MOONY

2
•Il presente manuale è parte integrante del prodotto.
•E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto.
•Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto.
•L’installazione dovrà essere effettuata da personale qualicato, conformemente ai regolamenti in vigore.
•Il costruttore declina ogni responsabilità in caso di utilizzazione del prodotto con nalità diverse da quelle previste.
•Non disperdere resti di imballaggio nell’ambiente.
•Non creare ostacoli al passaggio dell’acqua.
•Evitare, in ogni caso, l’utilizzo di spugne metalliche o abrasive o di detergenti o prodotti abrasivi che potrebbero danneggiare
le superci.
•Soprattutto nel caso di nuove installazioni, onde evitare che impurità o detriti possano giungere all’interno della rubinetteria
dando origine a problemi di funzionamento, spurgare l’impianto prima di mettere in esercizio i prodotti.
•Pulire esclusivamente con acqua e sapone. Risciacquare abbondantemente e asciugare con un panno morbido.
•Si consiglia, per una più lunga durata del miscelatore e della cartuccia, l’installazione di rubinetti ltro a monte del miscelatore.
AVVERTENZE PER L’ USO E LA MANUTENZIONE
I
•Das vorliegende Handbuch ist Bestandteil des Produktes.
•Es soll im Handbereich und in perfektem Zustand während des ganzen Lebenszyklus des Produktes aufbewahrt werden.
•Es ist empfehlenswert, das vorliegende Handbuch und alle darin enthaltenen Informationen sorgfältig zu lesen, bevor das
Produkt zu montieren und anzuwenden.
•Die Montage soll von Fachpersonal unter Beachtung der gültigen Vorschriften durchgeführt werden.
•Der Hersteller lehnt jegliche Verantwortung für die unsachgemässe Verwendung des produktes ab.
•Keine Rückstände der Verpackung im haushaltsbereich unbewacht lassen.
•Die Wasserdurchgänge nicht verstopfen.
•Keine Metall- bzw. Abrasive schwammen, Reinigungsmittel und Schleifmittel verwenden, um zu vermeiden, dass die Oberäche
beschädigt wird.
•Vorallem, wenn es sich um neue Installationen handelt sollte man, bevor man die neuen Produkte in Betrieb nimmt, die Anlage
reinigen, um zu verhindern, dass Verunreinigungen und Ablagerungen in die Armaturen gelangen, welche Funktionsstörungen
verursachen könnten.
•Nur mit Wasser und Seife reinigen, sorgfältig ausspülen und mit einem weichen Tuch austrocknen.
•Zu einer längeren Dauer des Mischers und der Kartusche, wird es empfohlen, Untertisch-Filterhähne zu installieren.
HINWEISE FÜR DIE VERWENDUNG UND REINIGUNG
D
•This manual is an integral part of the product.
•Keep it in good conditions and at hand throughout product’s life.
•We recommend reading carefully this manual and all the instructions contained before using and installing the product.
•The installation should be made by qualied staff in compliance with regulations in force.
•The manufacturer is not liable in case of use of the product with purposes other than those provided for.
•Do not leave the residues of the packaging in the home environment.
•Do not hinder the water ow.
•Totally avoid using metallic or abrasive sponges and detergents or abrasive products in order not to damage the surfaces.
•Especially with new installations, in order to prevent impurities or debris penetrating into the tap and causing working problems,
purge the system before activating the mixer.
•Clean only with water and soap. Carefully rinse and dry with a soft cloth.
•In order to maintain the mixer and its cartridge in the best and long-lasting conditions, we suggest to t under-top valves with lter.
WARNINGS FOR THE USE AND MAINTENANCE
GB
•El presente manual es parte integrante del producto.
•Es necesario guardar el manual en buen estado y durante todo el ciclo de vida del producto.
•Les aconsejamos que lean con cuidado el presente manual y todas las disposiciones contenidas antes de utilizar e instalar el
producto.
•La instalación tendrá que ser efectuada por personal calicado conformemente a los reglamentos en vigor.
•El constructor declina todo tipo de responsabilidad en caso de utilización del producto con nalidades diferentes de aquellas
previstas.
•No tiren los restos de los embalajes al medio ambiente. No creen obstáculos de ninguna forma el pasaje de agua.
•Eviten, de todas formas, la utilización de esponjas metálicas o abrasivas o detergentes o productos abrasivos que podrían
perjudicar las supercies.
•Sobre todo en caso de nuevas instalaciones, para evitar que impurezas o residuos puedan alcanzar el interior del grifo
causando problemas de funcionamiento, purgar la instalación antes de poner en funcionamiento el producto.
•Limpien exclusivamente con agua y jabón. Enjuaguen abundantemente y sequen con un trapo limpio.
•Se recomienda, para una mayor duración del mezclador y su cartucho, la instalación de ltros agua arriba del mezclador.
ADVERTENCIAS PARA EL USO Y MANUTENCIÓN
E
•Ce manuel est une partie intégrante du produit.
•Il faut le conserver en bon état et à portée pendant tout le cycle de vie du produit.
•Nous conseillons de lire attentivement ce manuel et toutes les consignes qui s’y trouvent avant d’utiliser et d’installer le produit.
•L’installation devra être effectuée par du personnel qualié et conformément aux réglementations en vigueur.
•Le constructeur décline toute responsabilité en cas d’utilisation du produit dans des buts différents de ceux prévus.
•Ne pas abandonner les résidus de l’emballage dans l’environnement domestique.
•Ne pas faire obstacle au passage de l’eau.
•Éviter absolument d’utiliser des éponges métalliques ou abrasives et des détergents ou produits abrasifs an de ne pas abîmer
les surfaces.
•Surtout en cas de nouvelles installations, et an d’éviter que des impuretés ou des débris arrivent à l’intérieur du robinet et causer
des problèmes de fonctionnement, purger le système avant d’activer les produits.
•Nettoyer uniquement à l’eau et au savon. Rincer soigneusement et sécher avec un chiffon doux.
•On conseille, pour une plus longue durée du mitigeur et de la cartouche, l’installation de robinets ltre sur les exibles/tuyaux
de raccordement.
AVERTISSEMENTS POUR L’UTILISATION ET ENTRETIEN
F

MOONY
3
DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE
REFERENZANGABEN_ DATOS DE REFERENCIA
3101
Si certica che tutte le parti e i componenti contenuti in questo prodotto (L.166/2009),sono stati accuratamente
controllati e collaudati nei nostri stabilimenti.

4
PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE
Put the tap on the surface of the sink laying the O-Ring
in between (1) and position below the fastening set.
Then screw the fastening nut (3) on the rod (2) thus fa-
stening the tap.Tighten the two hoses of hot and cold
water to the water mains connection.
WARNING: During the connection to the water net-
work, keep the hose steady to prevent it from un-
screwing from tap’s body.
GB
F
Placer le robinet sur la surface de l’évier interposant
le Joint Torique (1) et positionner le jeu de xation
dessous.Visser ensuite l’écrou de xation (3) à la tige
(2) en xant ainsi le robinet. Visser les deux exibles
de l’eau chaude et froide à la connexion du réseau
hydrique.
ATTENTION : Pendant la connexion au réseau hydri-
que, tenir le exible immobile pour éviter qu’il se
dévisse du corps du robinet.
I
Collocare il rubinetto sul piano del lavello interponen-
do l’O-Ring (1) e posizionare inferiormente il set di s-
saggio.Avvitare poi il dado di ssaggio (3) all’asta (2)
ssando così il rubinetto. Avvitare i essibili dell’acqua
calda e fredda (4) all’allacciamento della rete idrica.
ATTENZIONE: Durante l’allacciamento alla rete idri-
ca, tenere fermo il essibile per evitare che si sviti
dal corpo del rubinetto.
D
Den Hahn auf die Fläche des Waschbeckens stellen,
und den O-Ring (1) zwischen der Fläche und dem
Hahn einfügen (1) und den Befestigungsbausatz da-
runter positionieren. Die Befestigungsmutter (3) dem
Stab (2) anschrauben, um den Hahn zu befestigen.
Die zwei exiblen Schläuche von Kalt-und Warmwasser
dem Wassernetz anschließen.
ACHTUNG: Während des Anschließens dem elektri-
schen Netz soll der exible Schlauch fest gehalten
werden,um zu vermeiden, dass er sich von dem Mi-
scherkörper herausschraubt.
E
Coloquen el grifo sobre el llano del fregadero interpo-
niendo el O-Ring (1) y posicionen el juego de jación
en la parte inferior. Atornillen sucesivamente la tuerca
de jación (3) al vástago (2) jando de tal forma el
grifo. Atornillar los dos exos del agua caliente y fría a
la conexión de la red hídrica.
CUIDADO: Durante la conexión a la red hídrica
mantengan rme el exo para evitar que se destor-
nille del cuerpo grifo.
FASE 1
SCHRITT
1
PHASE 1
FASE 1
ÉTAPE 1
3101
MOONY

5
PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE
To screw the nut (5), by interposing the gasket (6) to
the rod (2). To screw the exible for the puried water
(7) to the nut (5), by interposing the gasket (8).To con-
nect the exible (7) to the distributor of puried water.
Visser l’écrou (5) en interposant le joint (6) à la tige (2).
Visser donc le exible pour l’eau dépurée (7) à l’écrou
en interposant ici aussi le joint (8).Connecter le exible
(7) au distributeur d’eau dépurée.
Avvitare il dado (5) interponendo l’apposita guarnizio-
ne (6) all’asta (2). Avvitare quindi il essibile per l’ac-
qua depurata (7) al dado (5) interponendo l’apposita
guarnizione (8). Collegare il essibile (6) al distributore
dell’acqua depurata.
Die Mutter (5) anschrauben, indem man die geeigne-
te Dichtung (6) der Stange (2) dazwischenstellt. Den
Reinwasserschlauch (7) an der Mutter (5) anschrau-
ben, in dem man auch bei diesem Fall die geeignete
Dichtung (8) dazwischenstellt. Den Schlauch (7) an
dem Reinwasserkran anschließen.
Atornillar el dado (5) interponiendo la guarnición (6)
al asta (2).Atornillar el exible del agua depurada (7)
al dado (5) interponiendo la guarnición (8).Conectar
el exible (7) al distribudor de agua depurada.
IFASE 2D
SCHRITT
2
GB
PHASE 2EFASE 2
FÉTAPE 2
MOONY
3101

6

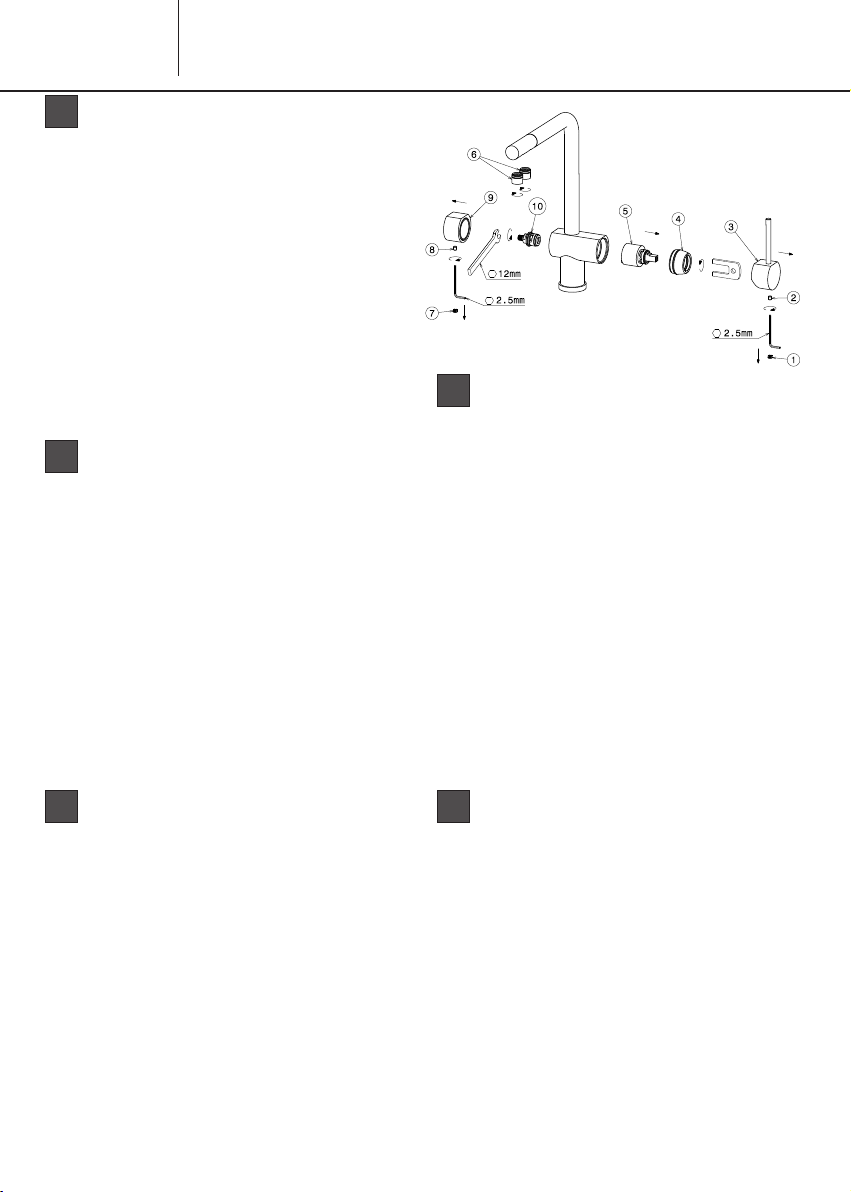

INTERVENTI DI MANUTENZIONE_ MAINTENANCE_ INTERVENTIONS D’ENTRETIEN
INSTANDHALTUNG_ MANTENIMIENTO
I
SOSTITUZIONE DELLA CARTUCCIA
Togliere il tappino (1), svitare la vite ssaggio (2) e estrarre
la maniglia (3). Svitare la ghiera di ssaggio (4) e togliere la
cartuccia (5).
SOSTITUZIONE DEL VITONE
Togliere il tappino (7), svitare la vite di ssaggio (8) e estrarre
la maniglia (9). Svitare il vitone (10).
PULIZIA DEL FILTRO AERATORE
Svitare il ltro aeratore (6) e lavarlo per eliminare eventuali
residui di sporco. Si consiglia di pulire dopo il primo utilizzo
e di ripetere periodicamente tale operazione onde evitare
riduzioni di portata.
MANTENIMENTO
Si raccomanda inoltre di eseguire la pulizia dei rubinetti
esclusivamente con acqua e sapone, evitando l’impiego
di detersivi abrasivi (in polvere o liquidi), spugne abrasive o
altri prodotti contenenti alcool, acidi od altre sostanze ag-
gressive.La Newform S.p.A.non risponderà dei danni causati
dall’inosservanza di tali regole.
CARTRIDGE REPLACEMENT
Remove the plug (1), unscrew the fastening screw (2) and
remove the handle (3). Unscrew the fastening ring nut (4)
and remove the cartridge (5).
REPLACE THE VALVE
Remove the plug (7), unscrew the fastening screw (8) and
remove the handle (9).Unscrew the valve (10).
AERATOR FILTER CLEANING
Unscrew the aerator lter (6) and wash into it to remove any
dirt residues.We recommend cleaning after the rst use and
periodically repeating this operation in order to avoid ow
rate reductions.
MAINTENANCE
In addition we recommend cleaning the taps exclusively
with water and soap, avoiding using abrasive detergents
(in powder or liquid), abrasive sponges or other products
containing alcohol, acids or other aggressive substances.
Newform S.p.A. will not respond to any damages caused by
failure to observe the above rules.
F
REMPLACEMENT CARTOUCHE
Enlever le bouchon (1),dévisser la vis de xation (2) et extrai-
re la poignée (3). Dévisser la virole de xation (4) et enlever
la cartouche (5).
REMPLACER LA TÊTE
Enlever le bouchon (7),dévisser la vis de xation (8) et extrai-
re la poignée (9). Dévisser la tête (10).
NETTOYAGE DU FILTRE AERATEUR
Dévisser le ltre aérateur (6) et le laver pour éliminer les éven-
tuels résidus de saleté.On conseille de nettoyer après le pre-
mier emploi et de répéter périodiquement cette opération
an d’éviter des réductions de débit.
ENTRETIEN
On recommande en plus d’effectuer le nettoyage des robi-
nets exclusivement avec de l’eau et du savon, évitant l’em-
ploi de détergents abrasifs (en poudre ou liquides), d’épon-
ges abrasives ou d’autres produits contenant de l’alcool,
des acides ou d’autres substances agressives. La Maison
Newform S.p.A. ne répond pas des dommages causés par
l’inobservation de ces règles.
E
REEMPLAZO DEL CARTUCHO
Quiten el tapón (1), destornillen el tornillo de jación (2) y
extraigan la maneta (3). Destornillen la virola de jación (4)
y remuevan el cartucho (5).
REEMPLAZO DEL CARTUCHO
Quiten el tapón (7), destornillen el tornillo de jación (8) y
extraigan la maneta (9).Destornillen del montura (10).
LIMPIEZA DEL FILTRO AIREADOR
Destornillen el ltro aireador (6) y lavar en ello para eliminar
los eventuales residuos de suciedad. Les aconsejamos que
limpien el ltro después de la primera utilización y que repi-
tan periódicamente la operación para evitar una reducción
del caudal.
MANTENIMIENTO
Les recomendamos, además, que limpien los grifos utilizan-
do exclusivamente agua y jabón,evitando el empleo de de-
tergentes abrasivos (en polvo o líquidos),esponjas abrasivas
u otros productos que contienen alcohol, ácidos u otras su-
stancias agresivas. La Newform S.p.A. no responderà de los
daños causados por el incumplimiento de tales reglas.
D
WECHSEL DER KARTUSCHE
Den Stopfen (1) entfernen, die Befestigungsschraube (2)
abschrauben und den Handgriff (3) herausnehmen. Den
Befestigungsring (4) abschrauben und die Kartusche (5)
entfernen.
ERSATZ VOM GEWINDEVER
Den Stopfen (7) entfernen, die Befestigungsschraube (8)
abschrauben und den Handgriff (9) herausnehmen. Den
Gewindeverschluss (10) abschrauben.
REINIGUNG DES LUFTFILTERS
Den Luftlter (6) herausschraub und waschen, um die evtl.
Rückstände von Verschmutzung zu entfernen. Es ist ratsam,
den Filter nach dem ersten Einsatz zu reinigen und danach
die Reinigungsoperationen regelmäßig durchzuführen, um
eine Minderung der Strömung zu vermeiden.
INSTANDSETZUNG
Es ist überdies ratsam, die Hähne nur mit Wasser und Seife
zu reinigen, und keine abrasive Reinigungsmittel (in Pulver
bzw. Flüssigkeit), schleifende Schwämme oder weitere Pro-
dukte, die Alkohol, Säuren oder aggressive Stoffe enthalten,
zu verwenden. Die Firma Newform S.p.A. haftet nicht für
Schäden, die durch Nichtbeachtung solcher Vorschriften
verursacht werden.
GB
MOONY

7
RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO
3101
1
2
3
4
5
6
7
8
9
10
12481
96
14672
11566
12323
15039
18240
18357
16801
25922
MOONY

0
4,99
7,06
8,72
10,08
11,35
0
2,85
4,30
5,23
6,10
6,88
0
5
10
15
012 3 4 5
l/min
bar
l/min
0
5
10
15
0123 4 5
l/min
bar
l/min
8
PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_
3101
USCITA ACQUA MISCELATA_MIXED WATER OUTLET_
SORTIE EAU MÉLANGÉE_AUSLAUF FÜR GEMISCHTES
WASSER_SALIDA AGUA MEZCLADA
pressione
pressure
pression
Druck
presión
(bar)
portata
ow rate
débit
Wasserströmung
caudal
(l/min)
3101
USCITA ACQUA PURA_DRINKING WATER UOTLET_SOR-
TIE EAU PURE_AUSLAUF FÜR REINWASSER_SALIDA
AGUA PURA
pressione
pressure
pression
Druck
presión
(bar)
portata
ow rate
débit
Wasserströmung
caudal
(l/min)
MOONY

NOTE
9

NOTE
10

SMALTIMENTO DELL’IMBALLAGGIO
I
ENTSORGUNG DER VERPACKUNG
D
PACKAGING DISPOSAL
GB
ÉLIMINATION DE L’EMBALLAGE
F
ELIMINACIÓN DEL EMBALAJE
E
Non disperdere gli imballaggi o parti di essi nell’ambiente.
I sacchetti di plastica, in particolare, possono essere fonte di asssia per i bambini.
Vi invitiamo a separare i diversi materiali dell’imballaggio in base ai simboli della raccolta differenziata, per effettuare in modo
corretto il riciclo e il recupero.
SMALTIMENTO DEI COMPONENTI A FINE VITA
Non disperdere nell’ambiente l’articolo o i suoi componenti.
Vi preghiamo di seguire le istruzioni, ove presenti, per la corretta separazione dei materiali e la relativa differenziazione dei riuti.
Particolare attenzione deve essere posta alle parti identicate con il simbolo del cassonetto crociato,che non devono essere smalti-
te coi riuti domestici,ma essere destinate ad un centro di raccolta per i riuti da apparecchiature elettriche ed elettroniche (RAEE).
Don’t dispose the packaging or parts of it in the environment.
Plastic bags in particular can be source of asphyxia for children.
Please, separate the different packaging materials according to the symbols of the waste sorting, in order to carry out correctly the
recycle and the recovery.
DISPOSAL OF THE EOL COMPONENTS
Don’t dispose the article and its components in the environment.
Please observe the instructions,where present,for the correct separation of the materials and their related separate waste collection.
Particular attention should be paid to the parts identied with the crossed-out waste bin symbol, which don’t have to be disposed
with household waste but destined to a waste collection center for electrical and electronic appliances (WEEE).
Ne disperser pas l’emballage ou ces parties dans l’environnement.
Les sacs en plastique, en particulier,peuvent être une source d’asphyxie chez les enfants.
Nous vous invitons à séparer les différents matériaux d’emballage selon les symboles du tri sélectif pour effectuer le recyclage et la
récupération correctement.
ÉLIMINATION DES COMPOSANTS EN FIN DE VIE
Ne disperser pas l’article ou ses composants dans l’environnement.
Nous vous prions d’observer les instructions, si présentes, pour la séparation correcte des matériaux et la différenciation relative
des déchets.
Une attention particulière doit être mise aux pièces identiées par le symbole de la poubelle barrée, qui ne doit pas être éliminée
avec les déchets ménagers, mais doit être envoyée à un centre de collecte des déchets d’équipements électriques et électron-
iques (DEEE).
Die Verpackungsmaterialien und Teile dieser müssen umweltgerecht entsorgt werden.
Insbesondere Plastiktüten stellen eine Gefahr für Kinder dar, da sie daran ersticken können.
Wir bitten Sie, die unterschiedlichen Verpackungsmaterialien entsprechend der Symbole der Abfalltrennung zu sortieren, um
Recycling und Verwertung korrekt durchzuführen.
ENTSORGUNG DER BESTANDTEILE AM ENDER DER LEBENSDAUER
Die Produkte und deren Bestandteile müssen umweltgerecht entsorgt werden.
Wir bitten Sie die gegebenenfalls vorhandenen Anweisungen für die korrekte Trennung von Materialien und die entsprechende
Differenzierung von Abfallprodukten zu befolgen.
Eine besondere Aufmerksamkeit muss den Bestandteilen mit einem Symbol des gekreuzten Behälters gewidmet werden, die nicht
mit dem Hausmüll entsorgt werden dürfen,sondern für ein Sammelzentrum für Elektro- und Elektronik-Altgeräte (WEEE) bestimmt sind.
No esparcen los embalajes o partes de ellos en el medio ambiente.
Las bolsas de plástico,particularmente, pueden ser causa de asxia de los niños.
Les invitamos a separar los diferentes materiales del embalaje según los símbolos de la recogida selectiva para efectuar de manera
correcta el reciclaje y la recuperación.
ELIMINACIÓN DE LOS COMPONENTES A FINAL DE SU VIDA ÚTIL
No diseminen en el medio ambiente el artículo o sus componentes.
Les rogamos que sigan las instrucciones, si las hay, para la correcta separación de los materiales y la consecuente diferenciación
de los residuos.
Pongan un cuidado particular en las partes contraseñadas por el cubo tachado que no tienen que ser eliminadas junto a los
residuos domésticos, sino entregadas a un centro de recogida para los residuos de aparatos eléctricos o electrónicos (RAEE).
11

IS0415/0
NEWFORM S.p.A.
via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy
Tel. [phone] (r.a.) Fax Amministrativo +39/0163458983 – Fax Commerciale +39/0163459745
www.newform.it [e-mail]
