Hans Grohe RainSelect 15384 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / Assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
RO Manual de utilizare / Instrucţiuni de montare 19
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 20
SL Navodilo za uporabo / Navodila za montažo 21
ET Kasutusjuhend / Paigaldusjuhend 22
LV Lietošanas pamācība / Montāžas instrukcija 23
SR Uputstvo za upotrebu / Uputstvo za montažu 24
NO Bruksanvisning / Montasjeveiledning 25
BG Инструкция за употреба /
Ръководство за монтаж 26
JP 取扱説明書/施工説明書 27
UA Інструкції з використання / Інструкція по збірці 28
AR / 29
TR Kullanım kılavuzu / Montaj kılavuzu 30
HU Használati útmutató / Szerelési útmutató 31
HE / 32
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Română 19
Ελληνικά 20
Slovenski 21
Estonia 22
Latvian 23
Srpski 24
Norsk 25
БЪЛГАРСКИ 26
日本語 27
Українська 28
 29
Türkçe 30
Magyar 31
 32
40
°C
40
°C
40
°C
RainSelect
15380XXX
RainSelect
15384XXX
RainSelect
15382XXX
RainSelect
15381XXX
40
°C

Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausreichend - Leitungsdruck prüfen
- Schmutzfangsieb der Regeleinheit verschmutzt - Schmutzfangsiebe vor dem Thermostat und auf der
Regeleinheit reinigen
- Siebdichtung der Brause verschmutzt - Siebdichtung zwischen Brause und Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei geschlossener
Armatur in die Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt / defekt - Rückflussverhinderer reinigen ggf. austauschen
Auslauftemperatur stimmt nicht mit der eingestellten
Temperatur überein
- Thermostat wurde nicht justiert - Thermostat justieren
- Zu niedrige Warmwassertemperatur - Warmwassertemperatur erhöhen auf 42 °C bis
60 °C
Temperaturregelung nicht möglich - Regeleinheit verkalkt
- Warm- und Kaltwasseranschlüsse wurden vertauscht
- Regeleinheit austauschen
- (siehe Seite 46)
Druckknopf der Sicherheitssperre ohne Funktion - Feder defekt
- Druckknopf verkalkt
- Feder bzw. Druckknopf reinigen u. leicht fetten, ggf.
austauschen
Ventil schwergängig - Select Absperrventil DN9 beschädigt - Select Absperrventil DN9 austauschen
Brause tropft ständig - Select Absperrventil DN9 beschädigt - Select-Ventil austauschen
2
Deutsch

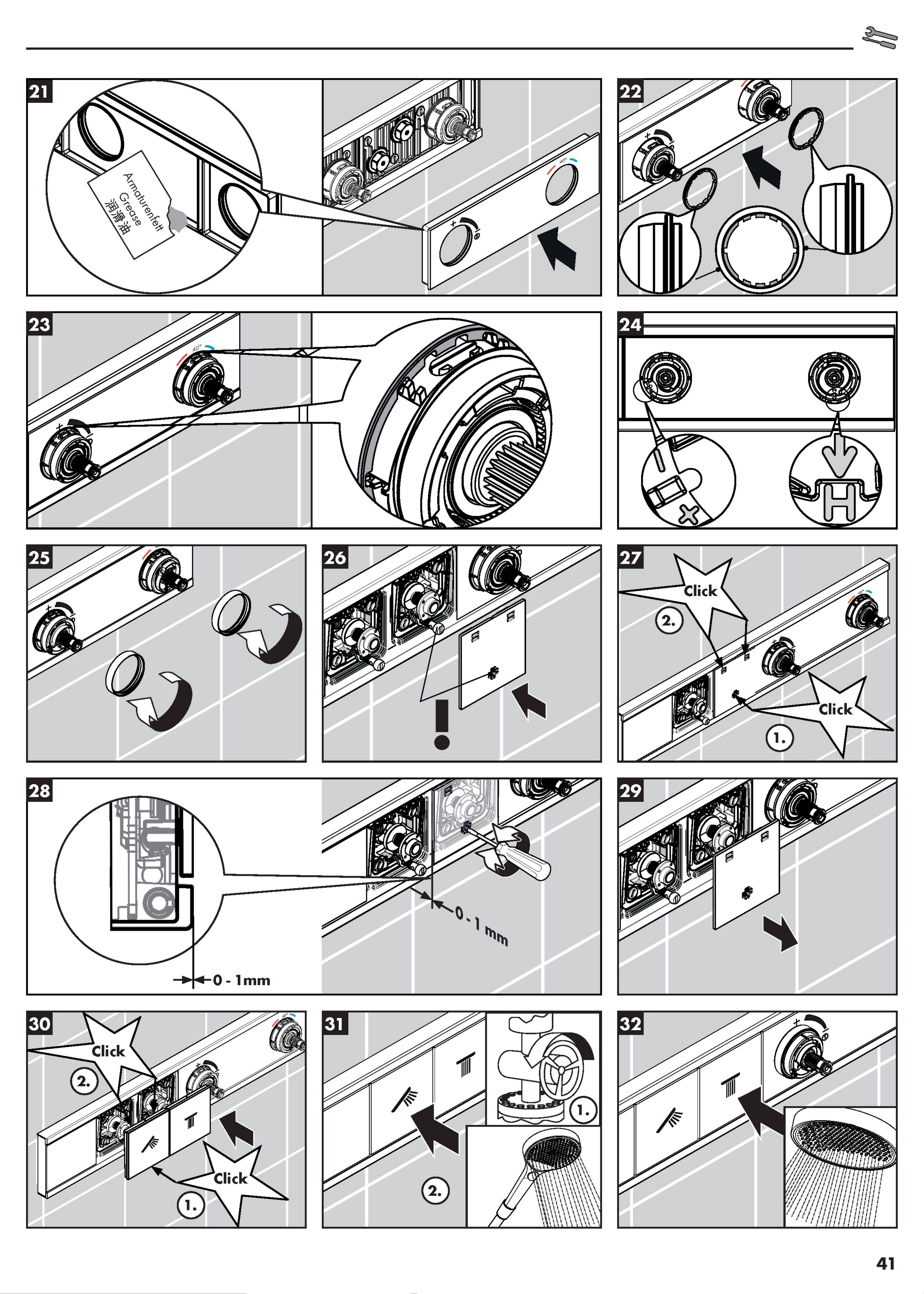

Montage (siehe Seite 38)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken
eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen,
die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden aner-
kannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Anschlussmaße: 150±12 mm
Anschlüsse G 1/2: kalt rechts - warm links
Thermische Desinfektion: 70°C / 4 min
• Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!

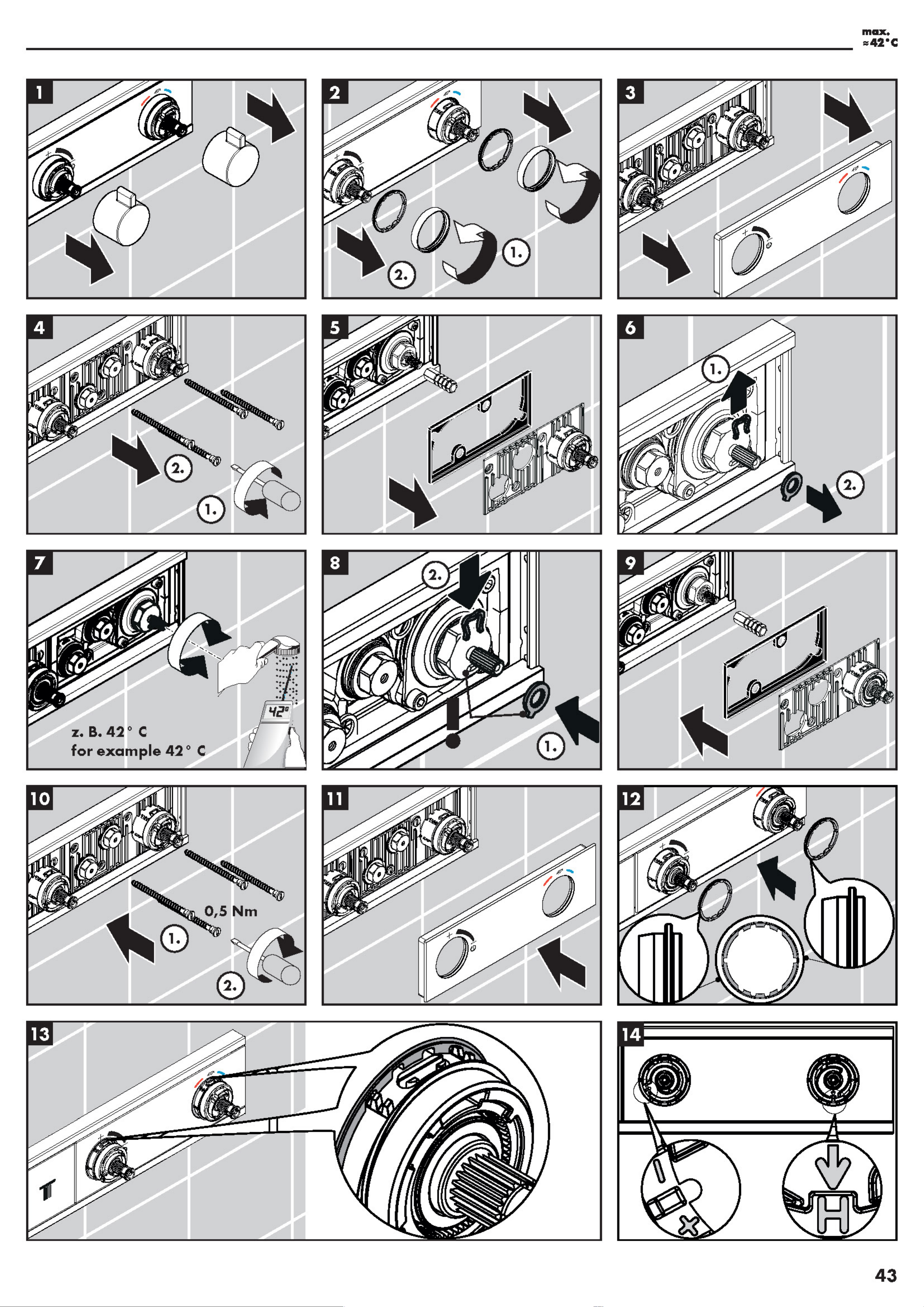

Safety Function (siehe Seite 43)
Dank der Safety Function lässt sich die gewünschte Höchsttemperatur von z. B.
max. 42 °C voreinstellen.
Justierung (siehe Seite 42)
Nach erfolgter Montage muss die Auslauftemperatur des Thermostaten überprüft
werden. Eine Korrektur ist erforderlich wenn die an der Entnahmestelle gemessene
Temperatur von der am Thermostaten eingestellten Temperatur abweicht.
Wartung (siehe Seite 44)
• Rückflussverhinderer müssen gemäß EN 806-5 regelmäßig in Übereinstimmung
mit nationalen oder regionalen Bestimmungen auf ihre Funktion geprüft werden
(mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte der Thermostat
von Zeit zu Zeit auf ganz warm und ganz kalt gestellt werden.
Montagebeispiele (siehe Seite 34)
Warm- und Kaltwasseranschlüsse wurden vertauscht

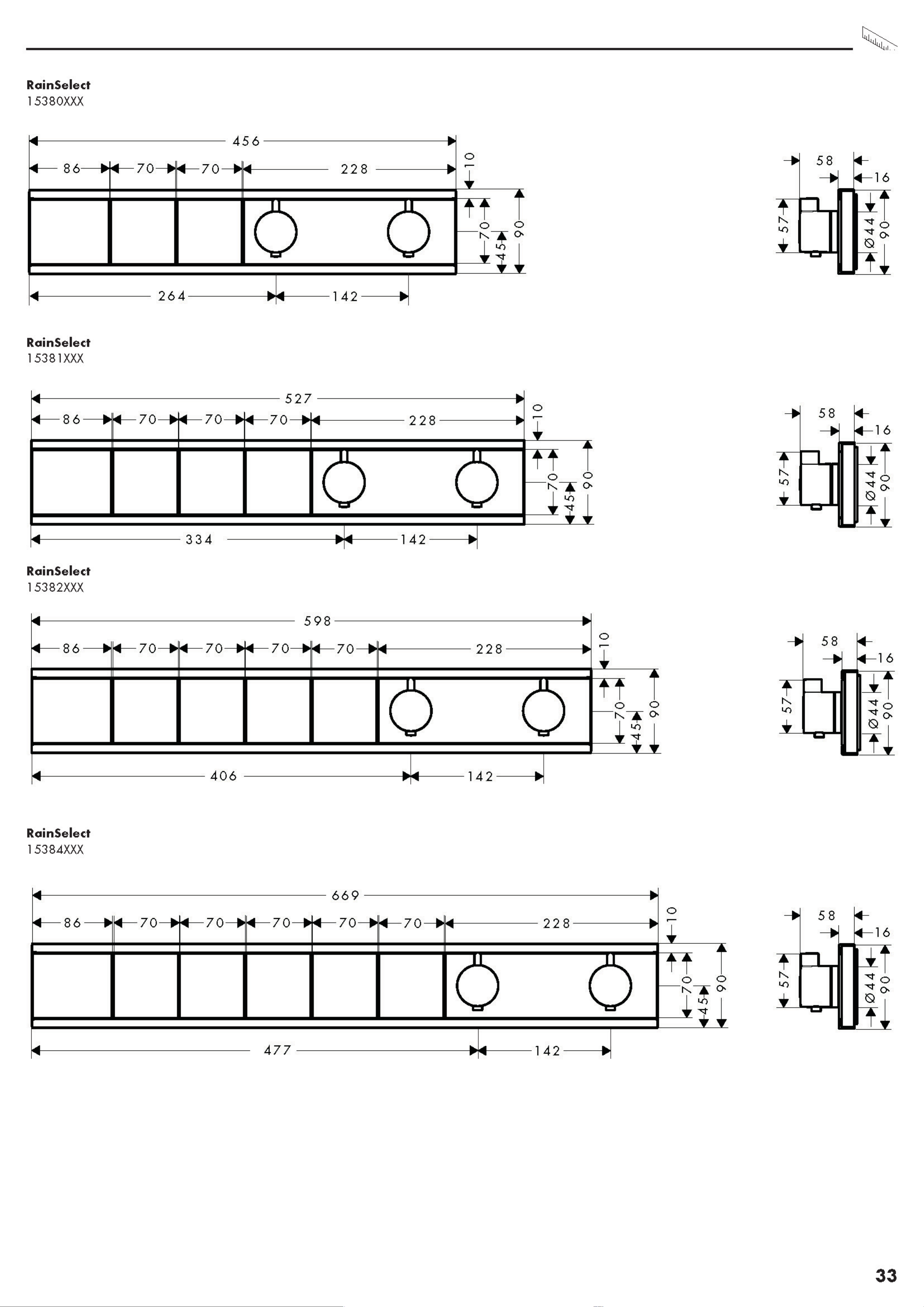

Maße (siehe Seite 33)
Serviceteile (siehe Seite 50)
XXX = Farbcodierung
000 = Chrom
140 = Chrom/Gold-Optik
340 = Stainless Steel Optic
450 = Weiß
610 = Schwarz
670 = Mattschwarz
700 = Mattweiß
990 = Polished Gold-Optic
Reinigung (siehe Seite 49)
Bedienung (siehe Seite 48)
Prüfzeichen (siehe Seite 51)
i

Dysfonctionnement Origine Solution
Pas assez d´eau - Pression d´alimentation insuffisante - Contrôler la pression
- Filtre de l´élément thermostatique encrassé - Nettoyer les filtres devant le mitigeur thermostatique et
sur la cartouche
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la douchette et le flexible
Circulation opposée, l´eau chaude est comprimée
dans l´arrivée d´eau froide et vice versa avec robinet
fermé
- Clapet anti-retour encrassé ou défectueux - Nettoyer le clapet anti-retour ou le changer éventuelle-
ment
La température à la sortie ne correspond pas à la
température de réglage
- Le thermostat n´a pas été réglé - Régler le thermostat
- Température d'eau chaude trop basse, pas d´eau
froide
- Augmenter la température d´eau chaude entre 42°C
et 60°C
Le réglage de la température n´est pas possible - Cartouche thermostatique entartrée
- Les raccords d'eau chaude et d'eau froide ont été
intervertis
- Changer la cartouche thermostatique
- (voir pages 46)
Bouton à pression du verrouillage de sécurité défec-
tueux
- Ressort défectueux
- Bouton à pression entartré
- Nettoyer le ressort ou bien le bouton à pression, le
changer éventuellement
Fonctionnement de la poignée difficile - Select robinet d’arrêt DN9 d´arrêt défectueux - Changez le Select robinet d’arrêt DN9
La douchette goutte constamment - Select robinet d’arrêt DN9 d´arrêt défectueux - Remplacer la vanne Select
3
Français
Montage (voir pages 38)
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques,
psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même, il
est interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la
douche.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant
le transport Après le montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être
respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Dimension d´arrivée: 150±12 mm
Raccordement G 1/2: froide à droite - chaude à gauche
Désinfection thermique: 70°C / 4 min
• Le produit est exclusivement conçu pour de l'eau potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide acétique!
Safety Function (voir pages 43)
Grâce à la fonction Safety, il est possible de prérégler la température maximale par
exemple max. 42°C souhaitée.
Etalonnage (voir pages 42)
Le montage terminé, contrôler la température de l’eau puisée au mitigeur thermosta-
tique. Un étalonnage est nécessaire si la température de l’eau mitigée mesurée au
point de puisage diffère sensiblement de celle affichée sur le thermostat.
Entretien (voir pages 44)
• Les clapets anti-retour doivent être examinés régulièrement conformément à la
norme EN 806-5 ou conformément aux dispositions nationales ou régionales
quant à leur fonction (au moins une fois par an).
• Pour assurer le mouvement facile de l´élément thermostatique, le thermostat
devrait être placé de temps en temps en position très chaude et très froide.
Exemples de montage (voir pages 34)
Les raccords d'eau chaude et d'eau froide ont été intervertis
Dimensions (voir pages 33)
Pièces détachées (voir pages 50)
XXX = Couleurs
000 = Chromé
140 = Chromé/Or L'optique
340 = Stainless Steel Optic
450 = Blanc
610 = Noir
670 = Matt Black
700 = Matt White
990 = Polished Gold-Optic
Nettoyage (voir pages 49)
Instructions de service (voir pages 48)
Classification acoustique et débit (voir pages 51)
i

Fault Cause Remedy
Insufficient water - Supply pressure inadequate - Check water pressure (If a pump has been installed
check to see if the pump is working).
- Regulator filter dirty - Clean filter in front of the mixer and on the MTC-ther-
mo cartridge
- Shower filter seal dirty - Clean filter seal between shower and hose
Crossflow, hot water being forced into cold water pipe,
or vice versa, when mixer is closed
- Backflow preventers dirty or leaking - Clean backflow preventers, exchange if necessary
Spout temperature does not correspond with tempera-
ture set
- Thermostat has not been adjusted - Adjust thermostat
- Hot water temperature too low - Increase hot water temperature to 42 °C to 60 °C
Temperature regulation not possible - thermo cartridge calcified
- Hot and cold supplies are reversed
- Exchange thermo cartridge
- (see page 46)
Safety stop button not operating - Spring defective
- Button calcified
- Clean spring and/or button, exchange if necessary
Valve stiff - Select stop valve DN9 damaged - Exchange Select stop valve DN9
Shower drips continuously - Select stop valve DN9 damaged - Replace Select valve
4
English
Assembly (see page 38)
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The product may only be used for bathing, hygienic and body cleaning
purposes.
Children as well as adults with physical, mental and/or sensoric impairments
must not use this product without proper supervision. Persons under the influence
of alcohol or drugs are prohibited from using this product.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed and tested as per the
applicable standards.
• The plumbing codes applicable in the respective countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Centre distance: 150±12 mm
Connections G 1/2: cold right - hot left
Thermal disinfection: 70°C / 4 min
• The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Safety Function (see page 43)
The desired maximum temperature for example max. 42°C can be pre-set thanks to
the safety function.
Adjustment (see page 42)
After the installation, the output temperature of the thermostat must be checked. A
correction is necessary if the temperature measured at the output differs from the
temperature set on the thermostat.
Maintenance (see page 44)
• The check valves must be checked regularly according to EN 806-5 in accord-
ance with national or regional regulations (at least once a year).
• To guarantee the smooth running of the thermostat, it is necessary from time to
time to turn the thermostat from total hot to total cold.
Installation example (see page 34)
Hot and cold supplies are reversed
Dimensions (see page 33)
Spare parts (see page 50)
XXX = Colors
000 = Chrome Plated
140 = Chrome Plated/Gold Plated
340 = Stainless Steel Optic
450 = White
610 = Black
670 = Matt Black
700 = Matt White
990 = Polished Gold-Optic
Cleaning (see page 49)
Operation (see page 48)
Test certificate (see page 51)
i

Problema Possibile causa Rimedio
Scarsità d'acqua - Pressione di erogazione insufficiente - Provare la pressione di erogazione
- Filtro dell'unità di regolazione sporco - Pulire/sostituire i filtri
- Guarnizione del filtro della doccia sporca - Pulire la guarnizione del filtro tra doccia e flessibile
Flusso incrociato; l'acqua calda viene spinta nella
tubatura acqua fredda a rubinetteria chiusa o viceversa
- Antiriflusso sporco o non ermetico - Pulire o sostituire l'antiriflusso
La temperatura di erogazione diversa da quella
impostata
- Il termostatico non è stato regolato - Regolare il termostatico
- Temperatura dell'acqua calda - Aumentare la temperatura acqua calda tra 42 °C e
60 °C
Impossibile la regolazione temperatura - Unità di regolazione piena di calcare
- Gli attacchi acqua calda e acqua fredda sono stati
scambiati
- Sostituire l'unità di regolazione
- (vedi pagg. 46)
Tasto antiscottatura non funzionante - Molla difettosa
- Tasto con depositi calcarei
- Pulire o sostituire la molla o il tasto
Rubinetto duro - Select rubinetto d'arresto DN9 danneggiato - sostituire il Select rubinetto d'arresto DN9
La doccia gocciola - Select rubinetto d'arresto DN9 danneggiato - Sostituire la valvola Select
5
Italiano
Montaggio (vedi pagg. 38)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio bisogna
indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per fare il bagno e per l'igiene
del corpo.
I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/o sensoriali
devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe o alcolici.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'acqua
fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Distanza di raccordo: 150±12 mm
Raccordi G 1/2: fredda a destra - calda a sinistra
Disinfezione termica: 70°C / 4 min
• Il prodotto è concepito esclusivamente per acqua potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido acetico!
Safety Function (vedi pagg. 43)
Grazie alla funzione antiscottature Safety la temperatura massima per esempio
max. 42°C desiderata è facilmente regolabile.
Taratura (vedi pagg. 42)
Effettuata l’installazione del miscelatore termostatico bisogna controllare la
temperatura di uscita. La taratura è necessaria quando la temperatura dell’acqua
misurata sul punto di prelievo non corrisponde a quella fissata sul termostato.
Manutenzione (vedi pagg. 44)
• La valvola di non ritorno deve essere controllata regolarmente come da
EN 806-5, secondo le normative nazionali e regionali (almeno una volta
all'anno).
• Per garantire la scorrevolezza dell’elemento di regolazione, di tanto in tanto si
dovrebbe regolare il termostatico passando da tutto caldo a tutto freddo.
Esempio di installazione (vedi pagg. 34)
Gli attacchi acqua calda e acqua fredda sono stati scambiati
Ingombri (vedi pagg. 33)
Parti di ricambio (vedi pagg. 50)
XXX = Trattamento
000 = Cromato
140 = Cromo/Dorato Ottica
340 = Stainless Steel Optic
450 = Bianco
610 = Nero
670 = Matt Black
700 = Matt White
990 = Polished Gold-Optic
Pulitura (vedi pagg. 49)
Procedura (vedi pagg. 48)
Segno di verifica (vedi pagg. 51)
i

Problema Causa Solución
Sale poca agua - presión insuficiente - comprobar presión
- filtro del termoelemento sucio - Limpiar filtros en las uniones a las tomas de agua
caliente y fría y en el cartucho termostático
- Filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo y teleducha
Flujo de agua cruzada agua caliente entra en la
tubería del agua fría o al revés
- válvula antirretorno sucia o pierde - limpiar / cambiar válvula
Temperatura del agua no corresponde a lo marcado - termostato no ha sido ajustado - ajustar termostato
- Temperatura del agua caliente demasiado baja - aumentar temperatura del agua caliente a 42° -
60° C.
No es posible regular la temperatura - Termoelemento calcificado o desgastado
- Las conexiones de agua caliente y fría están
cambiadas.
- cambiar termoelemento
- (ver página 46)
Botón de tope no funciona - muelle defecto
- botón lleno de cal
- Limpiar y aplicar una fina capa de grasa en el muelle
y el pulsador
Llave de paso va duro - Select llave de paso DN9 dañada - cambiar Select llave de paso DN9
La ducha gotea constantemente - Select llave de paso DN9 dañada - Cambiar la válvula Select
6
Español
Montaje (ver página 38)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
El producto solo debe ser utilizado para fines de baño, higiene y limpieza
corporal.
Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales
no deben utilizar el sistema de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.
Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transporte.
Después de la instalación no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el
país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Racores excéntricos: 150±12 mm
Racores excéntricos G 1/2: a la derecha frio - a la izquierda caliente
Desinfección térmica: 70°C / 4 min
• El producto ha sido concebido exclusivamente para agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Safety Function (ver página 43)
Gracias al tope de temperatura se puede graduar la temperatura máxima por
ejemplo max. 42°C.
Ajuste (ver página 42)
Después del montaje deberá comprobarse la temperatura del agua del termostato,
en la salida del caño. Una corrección se efectuará siempre y cuando la temperatu-
ra del agua tomada a la salida del caño, no corresponda con la indicada en el
volante del termostato.
Mantenimiento (ver página 44)
• Las válvulas anti-retorno tienen que ser controladas regularmente según la
norma EN 806-5, en acuerdo con las regulaciones nacionales o regionales
(una vez al año, por lo menos).
• Para garantizar el funcionamiento duradero del termostato, el mando del mismo
debería girarse de vez en cuando del extremo frío al extremo caliente.
Ejemplos de montaje (ver página 34)
Las conexiones de agua caliente y fría están cambiadas.
Dimensiones (ver página 33)
Repuestos (ver página 50)
XXX = Acabados
000 = Cromado
140 = Cromo/Oro Óptica
340 = Stainless Steel Optic
450 = Blanco
610 = Negro
670 = Matt Black
700 = Matt White
990 = Polished Gold-Optic
Limpiar (ver página 49)
Manejo (ver página 48)
Marca de verificación (ver página 51)
i

Storing Oorzaak Oplossing
Weinig water - Druk te laag - Druk controleren
- Vuilzeef van thermo-element verstopt - Vuilvangzeefjes en zeefjes van regeleenheid reinigen
- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt in gesloten toestand in
koud water leiding of omgekeerd
- Terugslagkleppen vervuild of defect - Terugslagkleppen reinigen dan wel uitwisselen
Uitstroomtemperatuur komt niet met ingestelde
temperatuur overeen
- Thermostaat niet ingesteld - Thermostaat instellen
- Temperatuur van warm water te laag - Warmwater toevoer verhogen min. 42°C naar 60°C
Temperatuur niet regelbaar - regeleenheid verkalkt
- Warm- en koudwateraansluitingen werden verwisseld.
- regeleenheid uitwisselen
- (zie blz. 46)
Safety Stop knop op thermostaatgreep functioneert niet - Veer defect
- Drukknop verkalkt
- Veer en/of drukknop reinigen dan wel uitwisselen
Kraan draait zwaar - Select inbouwstopkranen DN9 beschadigd - Select inbouwstopkranen DN9 uitwisselen
Douche druppelt constant - Select inbouwstopkranen DN9 beschadigd - Select-klep vervangen
7
Nederlands
Montage (zie blz. 38)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Het product mag alleen voor het wassen, hygiënische doeleinden en voor de
lichaamreiniging worden gebruikt.
Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische
beperkingen mogen het douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen het douchesysteem niet
gebruiken.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden te
worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten
nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Aansluitmaten: 150±12 mm
Aansluitingen G 1/2: koud rechts - warm links
Thermische desinfectie: 70°C / 4 min
• Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Safety Function (zie blz. 43)
Dankzijd de Safety Function kan de gewenste maximale temperatuur van bijv. max.
42°C van te voren worden ingesteld.
Instellen (zie blz. 42)
Na montage dient de uitstroomtemperatuur van de thermostaat gecontroleerd te
worden. Een correctie is noodzakelijk als de aan het tappunt gemeten temperatuur
afwijkt van de op de thermostaat ingestelde temperatuur.
Onderhoud (zie blz. 44)
• Keerkleppen moeten volgens EN 806-5 regelmatig en volgens plaatselijk
geldende eisen op het funktioneren gecontroleerd worden. (Tenminste een keer
per jaar)
• Om het soepel lopen van de regeleenheid te garanderen moet de thermostaat
van tijd tot tijd op heel koud en heel warm worden ingesteld.
Montagevoorbeelden (zie blz. 34)
Warm- en koudwateraansluitingen werden verwisseld.
Maten (zie blz. 33)
Service onderdelen (zie blz. 50)
XXX = Kleuren
000 = Verchroomd
140 = Chroom/Verguld-Look
340 = Stainless Steel Optic
450 = Wit
610 = Zwart
670 = Matt Black
700 = Matt White
990 = Polished Gold-Optic
Reinigen (zie blz. 49)
Bediening (zie blz. 48)
Keurmerk (zie blz. 51)
i

הלקתהביסןוקיתה ןפוא
 -
-,)
(
- -
MTC-thermo
- -
,
,
-" -,"
 - -
-
-6042-
 -
-
-
-(46)
 -
-
-,/

-SELECT DN9 -Select DN9

-SELECT DN9 -Select-
32
תירבע
(38) הבכרה
תוחיטב תורעה
 , /,
.
 
הנקתה תוארוה
•,,

•,

•
םיינכט םינותנ
MPa 1 :
MPa 0,5 -0,1 :
MPa 1,6 :
(MPa =10 bar =147 PSI 1)
60°C 
"150±12 :
- :G 1/2
70°C /4
•!
למסה רואית
!
(43) תוחיטב תיצקנופ
,42,

(42) ןונווכ
.,

(44) הקוזחת
•EN 806-5
()
•,,,

(34) הנקתהל המגוד

(33) תודימ
(50) ףוליח יקלח
 =XXX
 =000
/ =140
Stainless Steel Optic =340
 =450
 =610
Matt Black =670
Matt White =700
Polished Gold-Optic =990
(49) יוקינ
(48) הלעפה
(51) הקידב תדועת
i
