Nexans PMI 1500 CABINET User manual

ARMOIRE PMI 1500
POINT DE MUTUALISATION D’IMMEUBLE
PMI 1500 CABINET
BUILDING BASEMENT MUTUALISATION POINT
Document : ABS1384/B
Code : 20215890
Date : 31/07/2013
Afin d’installer ce produit dans les meilleures conditions, nous vous conseillons de lire et de
respecter cette documentation.
For installing and cabling this product in the best conditions, we recommend that you read and
apply this manual.
NOTICE DE MISE EN OEUVRE
IMPLEMENTATION MANUAL

ABS1384/B 2/16
PMI 1500
Cette notice a été adaptée au format
numérique :
- cliquer sur les titres de la table des
matières pour accéder aux sections
correspondantes,
- cliquersurl’icone depuisn’importe
quelle page pour revenir à la table des
matières.
This manual has been converted to a digital
format:
- Click on the Section Titles from of the
Table of Contents to navigate to the
corresponding chapters
- Click on the icon from any page to
go back to the Table of Contents.

3/16
ABS1384/B
PMI 1500
Table des matières
Table Of Contents
1. DESCRIPTION
PRODUCT DESCRIPTION........................................................................ 5
2. KITS FOURNIS AVEC L’ARMOIRE
KITS PROVIDED WITH THE CABINET....................................................... 6
3. CARACTÉRISTIQUES TECHNIQUES
TECHNICAL CHARACTERISTICS............................................................... 7
4. FIXATION MURALE
WALL MOUNTING ................................................................................ 8
5. MONTAGE DES ACCESSOIRES
ACCESSORIES INSTALLATION ............................................................... 10
6. MISE EN PLACE DES CÂBLES
CABLES INSTALLATION ........................................................................ 12
7. PRINCIPE DE CÂBLAGE
CABLING PRINCIPLE ............................................................................ 13
8. RÉFÉRENCE DES MATÉRIELS ET ACCESSOIRES APPROVISIONNÉS
REFERENCE OF ACCESSORIES AND EQUIPMENT SUPPLIED ..................... 15

ABS1384/B 4/16
PMI 1500
1
2
3
4
5
6

ABS1384/B 5/16
PMI 1500
1. DESCRIPTION
PRODUCT DESCRIPTION
L’armoire PMI 1500 (point de mutualisation
d’immeuble) permet le raccordement par
brassage ou direct par épissure des fibres
optiquesdescâblesdesservantle(s)immeuble(s)
avec les fibres optiques des câbles réseaux
opérateurs en amont.
Elle se divise en deux zones distinctes : une
première zone d’hébergement des modules
nécessaires à l’épissurage, au couplage et au
brassage des fibres des câbles opérateurs vers
les câbles clients et une deuxième zone de
gestion des cordons.
L’armoire comprend les éléments suivants :
1. Une armoire en polyester.
2. Un châssis avec trois montants 19’’ 31 U.
3. Unsystèmed’étanchéité des câblesavec
plaque coulissante et mousses
d’étanchéité pour 20 câbles maximum.
4. Deux plaques support pour B.A.E.P
et/ou D.E.P à fixation rapide pour
l’arrimage des câbles.
5. Un porte document pour le schéma de
brassage et la notice de mise en œuvre
de l’armoire.
6. Un socle de 60 mm de hauteur.
The PMI 500 cabinet (building basement
mutualisation point) allows to connect by
patching or directly by splicing the optical
fibres of the cables feeding the building(s) with
the fibres, upstream, of the operator network
cables.
It is divided into two areas: the first area hosts
the modules necessary for splicing, spliting and
patching operator cable fibres towards
customer cables and the second area is used
for managing the patchcords.
The cabinet includes the following elements:
1. A polyester cabinet.
2. A chassis with three 19’’ 31U frames.
3. A sealing assembly with a sliding plate
and sealing foams for a maximum of
20 cables.
4. Two support plates for B.A.E.P and/or
Quick Link D.E.P for cables clamping.
5. A document holder for the cabinet’s
Patching Schematics and Implementation
Manual.
6. A 60mm-high stand.

ABS1384/B 6/16
PMI 1500
Le PMI 1500 est livré avec les éléments
suivants :
2. KITS FOURNIS AVEC L’ARMOIRE
KITS PROVIDED WITH THE CABINET
The PMI 1500 is delivered with the following
elements:
Désignation Designation Qté / Qty
Kit d'accessoires de
fixation murale
comportant :
- 2 pattes de fixation,
- 2 vis,
- 2 écrous,
- 2 rondelles,
- 2 joints,
- 2 bouchons.
Wall mounting accessories
kit including:
- 2 fixation legs
- 2 screws
- 2 washers
- 2 seals
- 2 plugs.
1
Kit de fixation murale
comportant :
- 2 vis,
- 2 chevilles.
Wall mounting kit
including:
- 2 screws
- 2 pegs.
1
Kit de 100 écrous cage 100 cage nuts in kit 1
Kit bobine Ø 50 mm Spool Ø50mm in kit 8
15 x 1U square brackets
in kit 1
3-rings with shutters in kit 8
4-rings with shutters in kit 1
Kit de 3 anneaux à volets
Kit de 4 anneaux à volets
Kit de 15 anneaux carrés 1U

ABS1384/B 7/16
PMI 1500

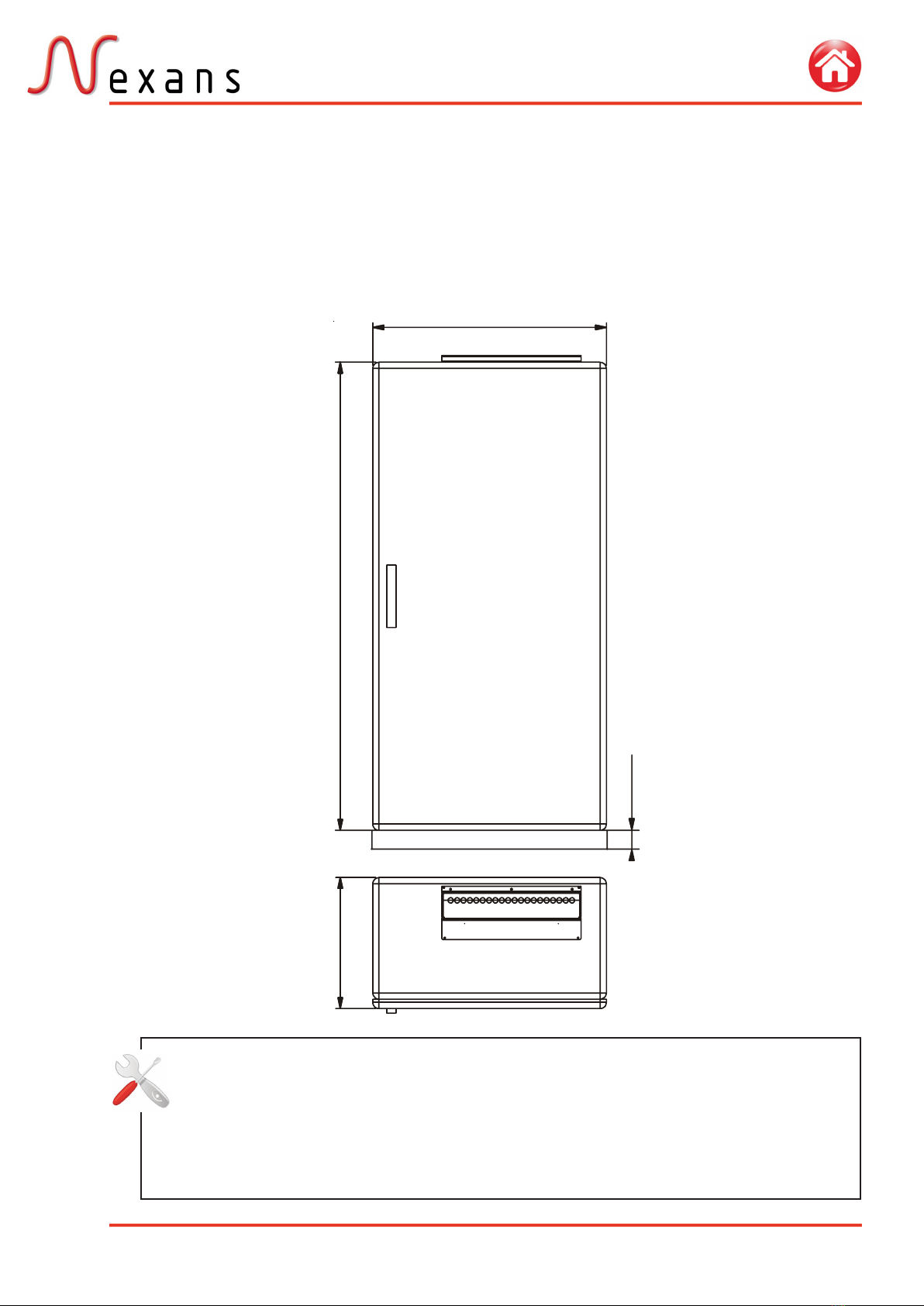

Poids (à vide): 74 kg
Matière, finition : Polyester, RAL 7032
Etanchéité : IP 42
Dimensions (mm) :
Weight (empty): 74kg
Material, finish: Polyester, RAL 7032
Tightness: IP 42
Dimensions (mm):
3. CARACTÉRISTIQUES TECHNIQUES
TECHNICAL CHARACTERISTICS
OUTILS NÉCESSAIRES
- Perceuse
- Clé plate de 10
- Clé allen
- Tournevis plat
REQUIRED TOOLS
- Drilling machine
- Open-end wrench no. 10
- Allen key
- Flat-head screwdriver
750
1500420
60

ABS1384/B 8/16
PMI 1500
1
2
3
4
5
67
1
2
3
4
5
6
7
Fig. Kit d’accessoires de fixation
Wall mounting accessories kit
4. FIXATION MURALE
WALL MOUNTING
1. Installer le kit d’accessoires de fixation.
1. Install the wall mounting accessories kit.
Ø 8,5 mm
Ø0.33 in.

ABS1384/B 9/16
PMI 1500

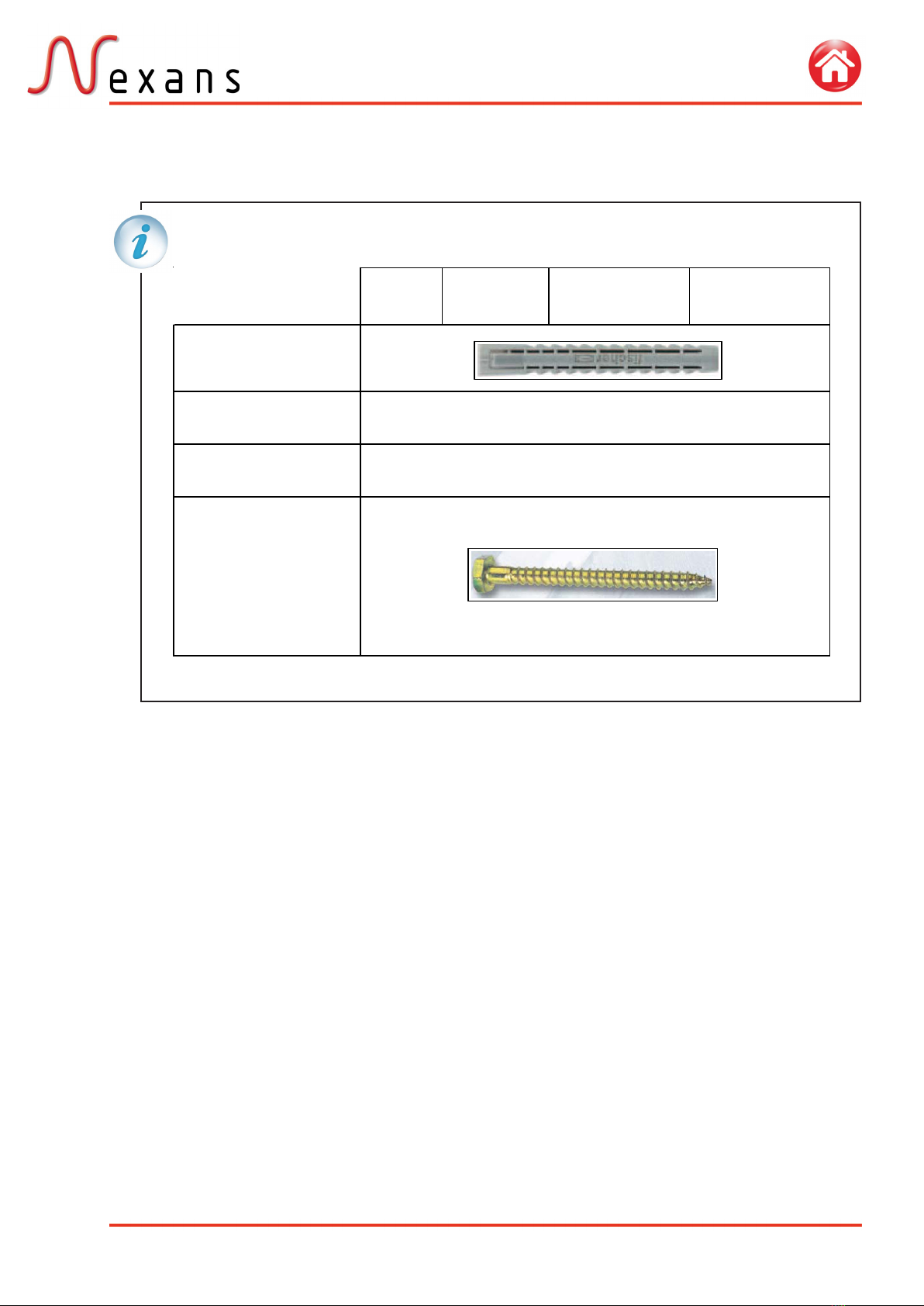

PIERRE
STONE
BÉTON
CONCRETE
BRIQUE CREUSE
HOLLOW BRICK
PARPAING
HOLLOW BLOCK
Cheville type Fischer 8 L
Fischer 8L-type peg
Ø perçage
Drilling Ø
Profondeur de perçage
Drilling depth
Vis à tête hexagonale
(tirefond) Ø 6 x 70
Norme NFE 25-607
Hexagonal head screw
(la
g
screw) Ø6x70
NFE 25-607Standard
Ø 8 mm
L = 75 mm
4. Fixer les 2 chevilles dans le mur.
5. Insérerles2visdefixationdansleschevilles
et serrer les vis à l’aide d’une clé plate
de 10.
4. Insert the 2 pegs in the wall.
5. Insert the 2 fixation screws in the pegs and
tighten the screws with an open-end
wrench no. 10.
Utiliser le kit de fixation murale fourni. Use the wall mouting kit provided.
2. Présenter l’armoire contre le mur. 2. Position the cabinet against the wall.
3. Perçer 2 trous dans le mur. 3. Drill 2 holes in the wall.

ABS1384/B 10/16
PMI 1500
1U
2U
3U
4U
5U
6U
7U
8U
9U
10U
11U
12U
13U
14U
15U
16U
17U
18U
19U
20U
21U
22U
23U
24U
25U
26U
27U
28U
29U
30U
31U

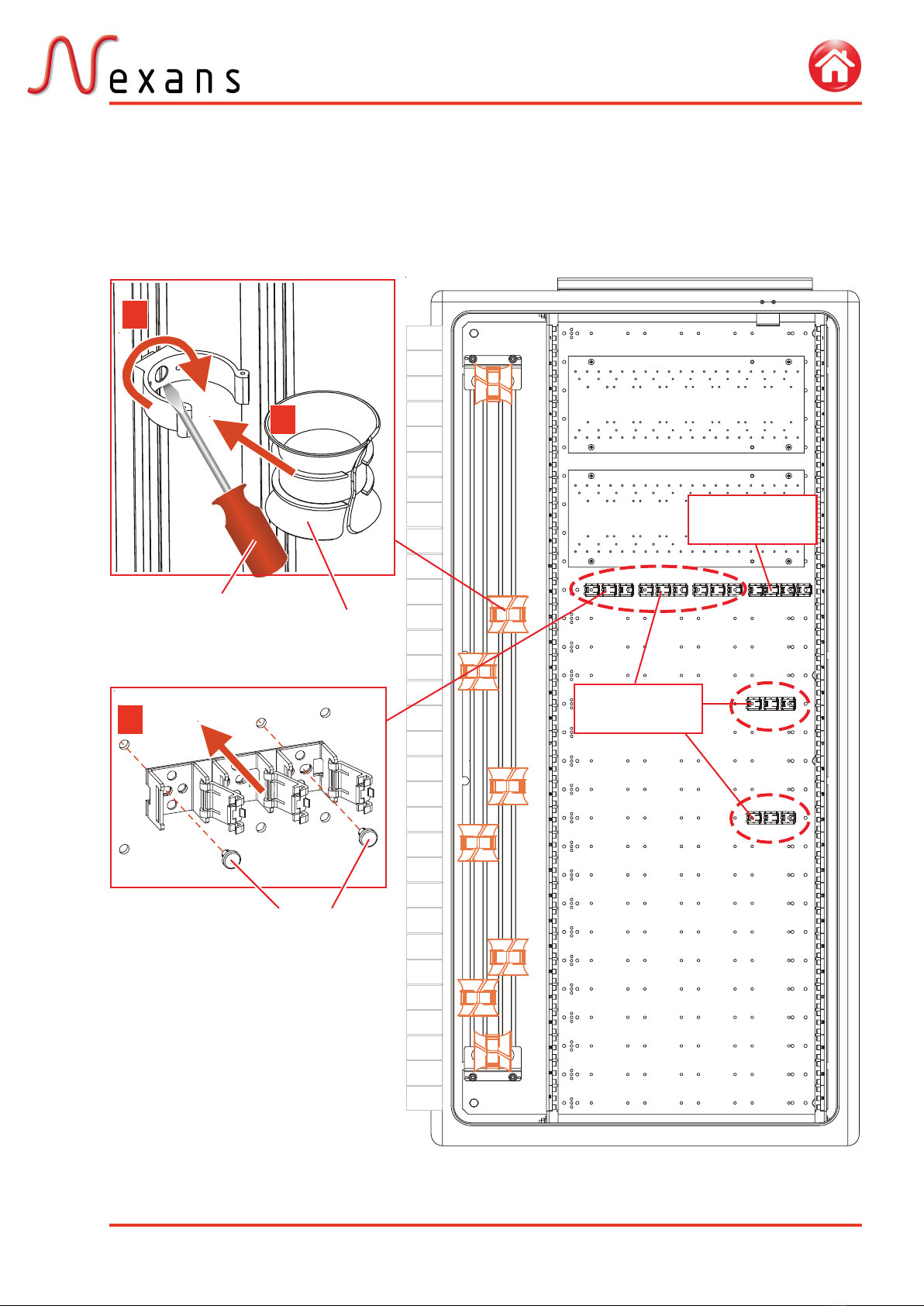

5. MONTAGE DES ACCESSOIRES
ACCESSORIES INSTALLATION
A
B
Fig. Exemple de mise en place des bobines et des kits anneaux
Example of spools, 3-rings and 4-rings kits installation
Bobine
Spool
Tournevis plat
Flat-head screwdriver
Kits 3 anneaux
3-ring kits
Kit 4 anneaux
4-ring kit
A, B. Installerlesbobinesàl’aided’untournevis
plat. A, B. Install the spools using a flat-head screwdriver.
Rivets plastiques
Plastic pins
C
C. Installer les kits anneaux. C. Install the ring kits.

ABS1384/B 11/16
PMI 1500
Aligner les passe-fils avec le bas des
modules.
D. Installer les passe-fils carrés sur le montant
avantgauche de la baieen face dechaque
module de brassage.
Align the cable guides with the bottom of
the modules.
D. Install the square cable guides on the front-
left frame in front of each splicing module.
Fixation 1/4 de tour
1/4 turn mounting
D
E. Installer également quelques passe-fils
carrés sur le montant arrière gauche de la
baie pour fluidifier le passage des cordons
de brassage.
E. Also install several square cable guides on
the rear-left frame to manage the flow of
patchcords.
E

ABS1384/B 12/16
PMI 1500
1

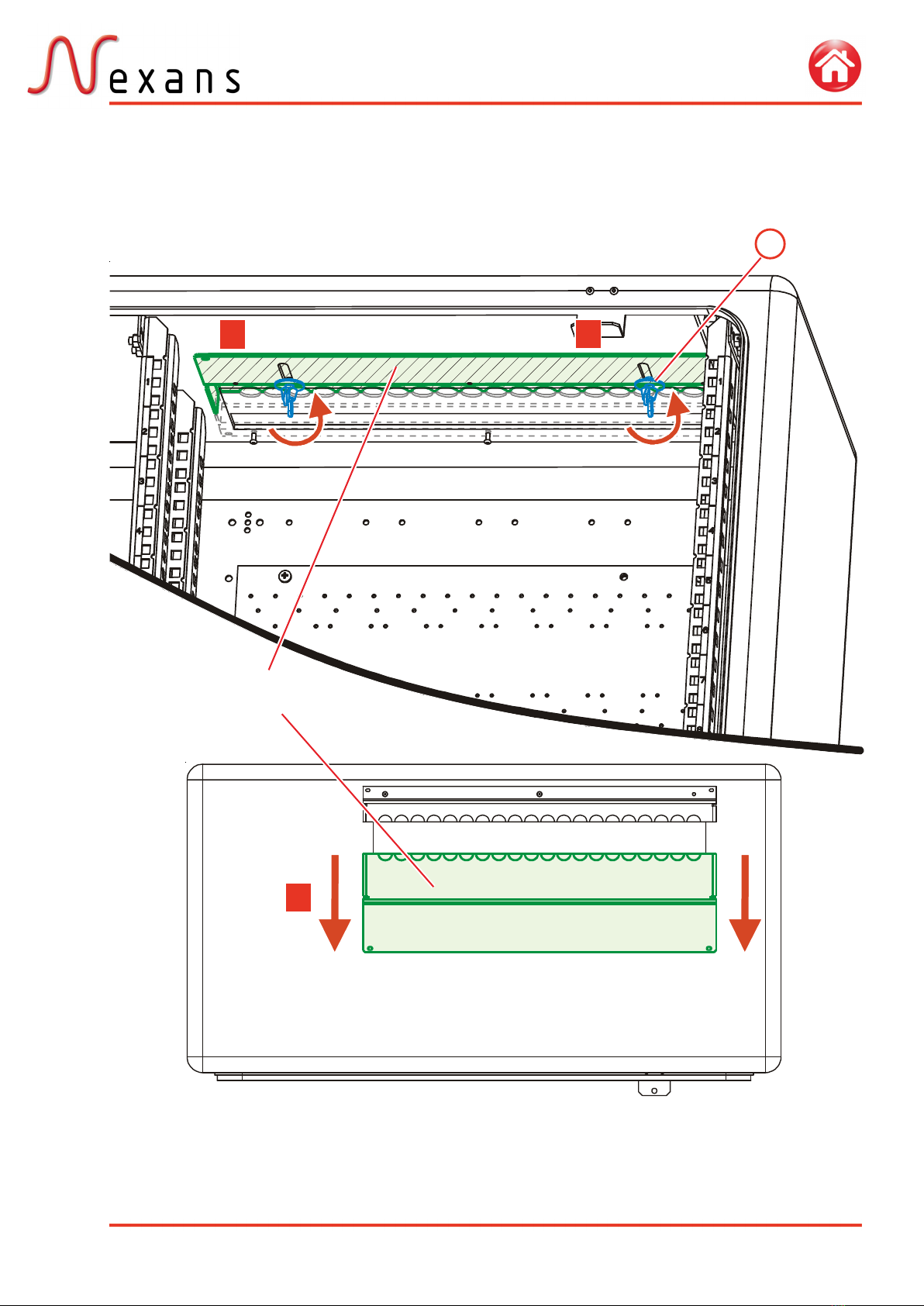

6. MISE EN PLACE DES CÂBLES
CABLES INSTALLATION
A. Desserrer les écrous papillons (1). A. Untighten the wing nuts (1).
- Route the cables between the sealing foams
and close the plate by tightening the
wing nuts.
- Faire passer les câbles entre les mousses
d’étanchéité et refermer la plaque
en resserrant les écrous papillons.
B
A
A
Plaque coulissante
Sliding plate
B. Faire coulisser la plaque. B. Slide the plate.

ABS1384/B 13/16
PMI 1500

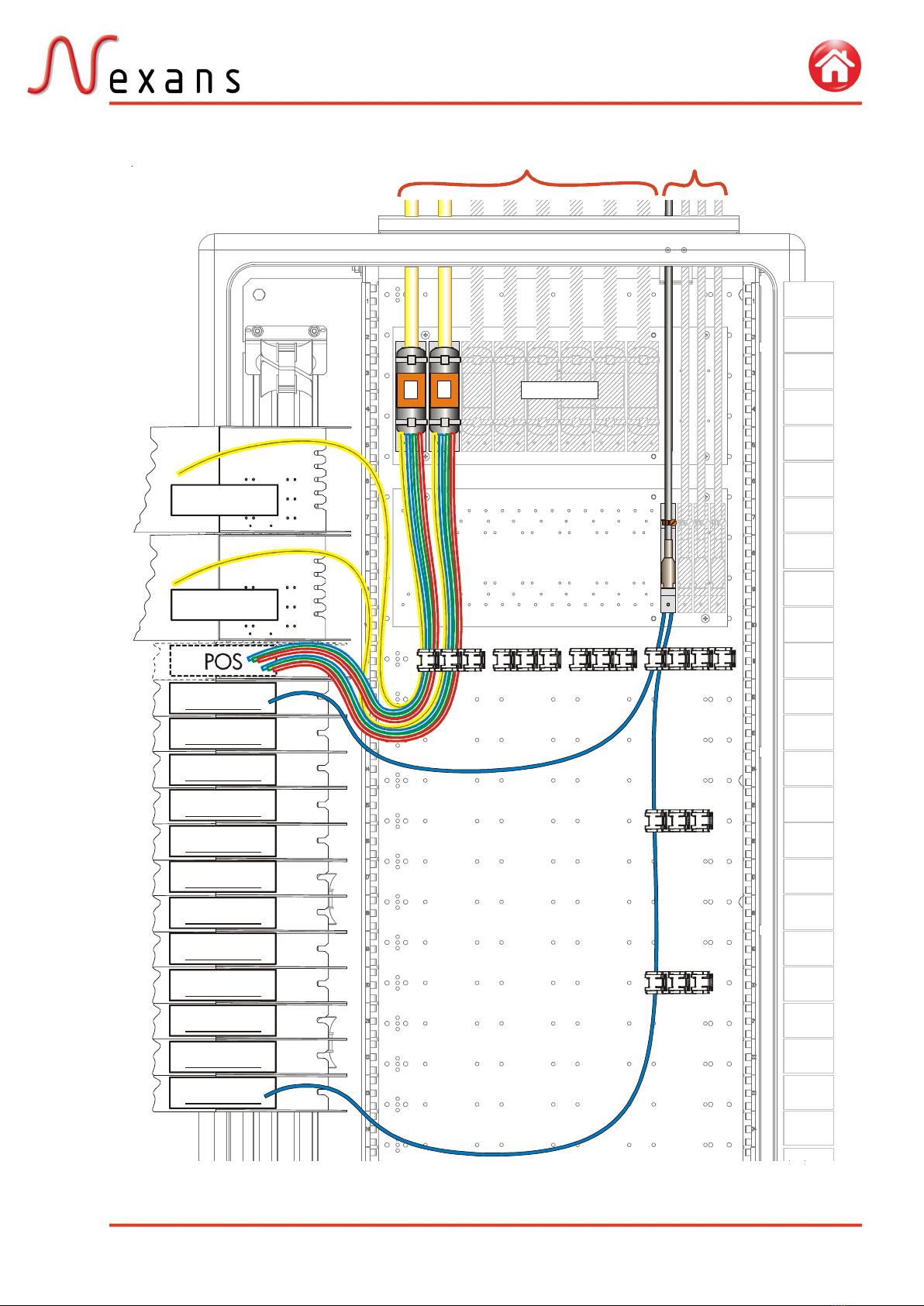

7. PRINCIPE DE CÂBLAGE
CABLING PRINCIPLE
Câbles colonne montante
Riser cables
Câbles opérateurs
Operator cables
Fig. Principe de câblage - version quadri-fibres
Cabling principle - Quad fibre version
(8 max.)
12
1U
2U
3U
4U
5U
6U
7U
8U
9U
10U
11U
12U
13U
14U
15U
16U
17U
18U
19U
20U
21U
22U
23U
24U
25U
MOB 128
MOB 128
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32

ABS1384/B 14/16
PMI 1500
1U
2U
3U
4U
5U
6U
7U
8U
9U
10U
11U
12U
13U
14U
15U
16U
17U
18U
19U
20U
21U
22U
23U
24U
25U
26U
1 2 (16 max.)
MEB 144
MEB 144
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32
MEC 32

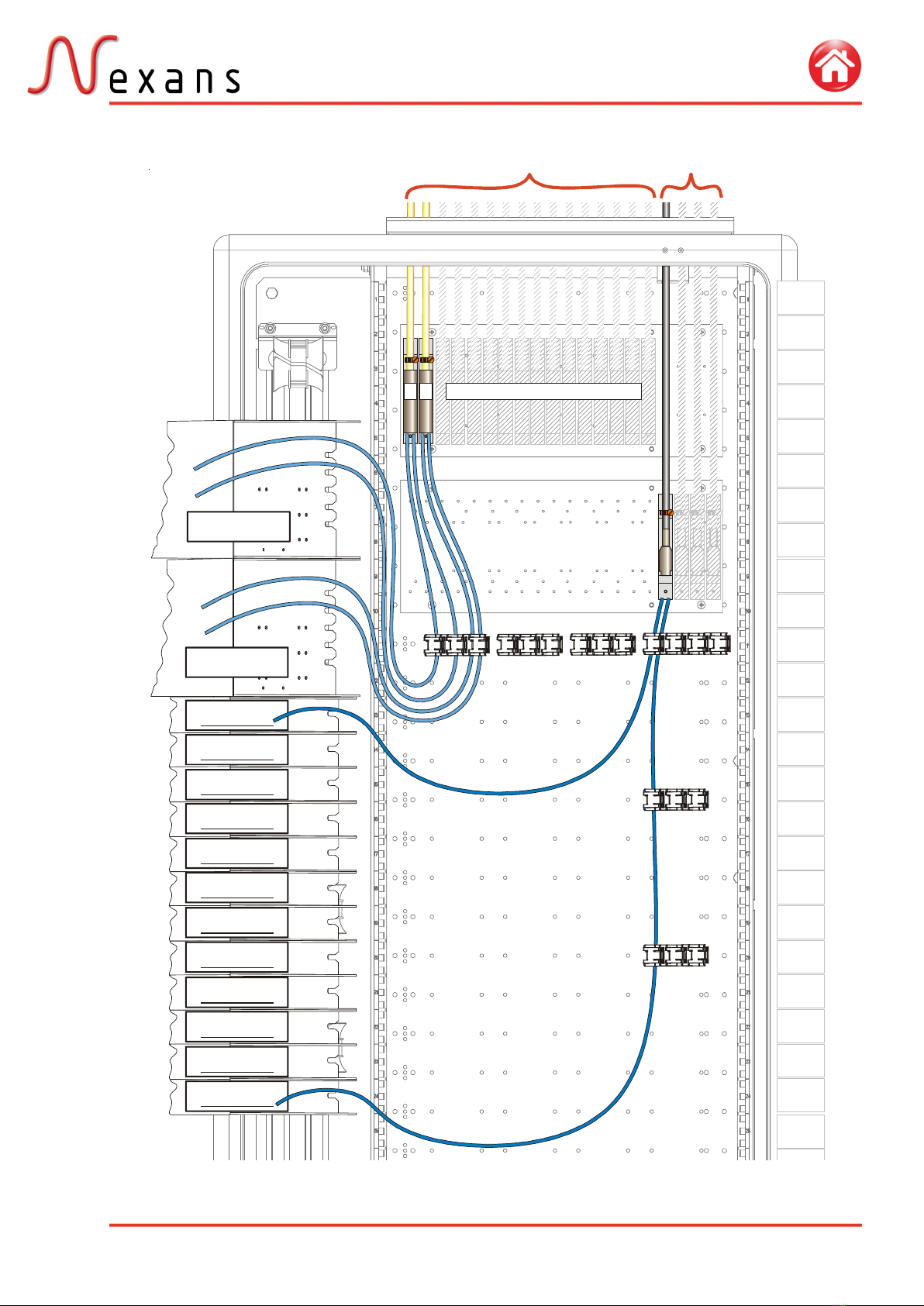

Fig. Principe de câblage - version mono-fibre
Cabling principle - Single fibre version
Câbles colonne montante
Riser cables
Câbles opérateurs
Operator cables

ABS1384/B 15/16
PMI 1500
8. RÉFÉRENCE DES MATÉRIELS ET ACCESSOIRES APPROVISIONNÉS
REFERENCE OF ACCESSORIES AND EQUIPMENT SUPPLIED
Élément Item Ref.
Armoire équipée 19’’ 31 U (modules non
compris)
19’’ 31 U equipped cabinet (modules
not included) 10237326
D.E.P. à fixation rapide avec son support
de fixation Quick Link D.E.P. with its fixation support 10118734
Boîtier de Séparation et d’Aiguillage
B.S.A. 6 tubes
B.S.A. separation and switching box
- 6 tubes 10143106
Boîtier d’arrimage B.A.E.P. 1 câble
6 tubes B.A.E.P. clamping box - 1 cable 6 tubes 10142933
Kit 1 x anneau carré 1 U 1 x 1U square bracket kit 10239419
Tube Blolite Ø 5 mm Blolite tube Ø5mm 10080476
