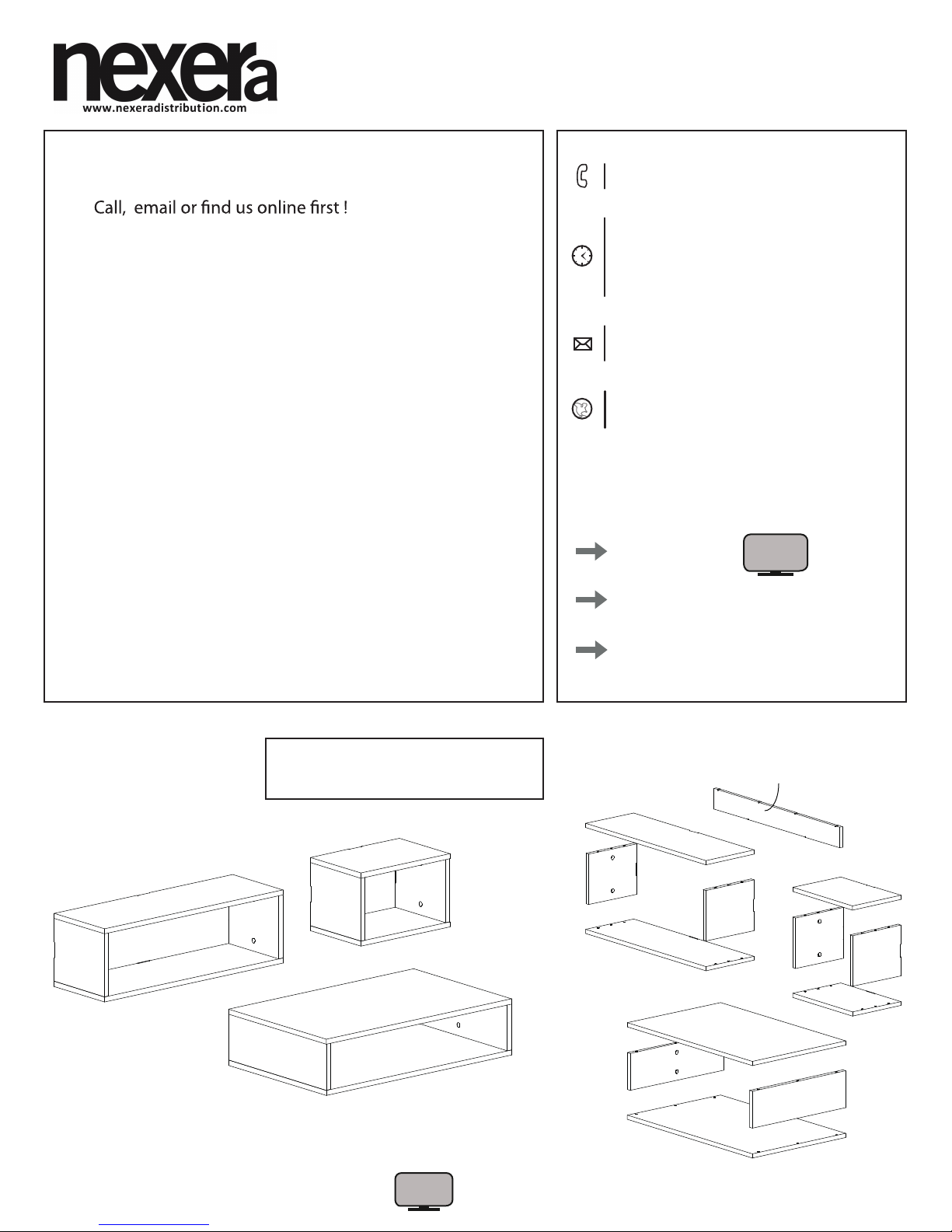

NEXERa 227505 User manual

[email protected]
Email / Courriel
Monday to Friday
7 AM - 3 PM - Eastern Time
Lundi au vendredi
7h à 15h - Heure normale de l’Est
www.nexeradistribution.com
Webpage / Page web
1 877 629-9022
CANADA / USA
227505
Assembly instructions
Instructions d’assemblage
product number numéro de produit
nexeradistribution.com 65-2275xx_R0
Lot #
Online resources
Ressources disponibles en ligne
How-to videos
Vidéos d’aide
FAQ’s
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
We’re here to help - Do not return this product !
If you need help with assembly
If you received a damaged or defective part
If you are missing hardware
.
.
.
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d’abord !
Si vous avez besoin d’aide avec l’assemblage
Si vous avez une pièce manquante ou endommagée
S’il vous manque de la quincaillerie
.
.
.
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
VIDEO
How-to videos
Vidéos d’aide VIDEO
C
D
A
F
50 lb 23 kg
25 lb 12 kg
25 lb 12 kg
G
AAA
C
D
F
E
E
Mounting template
Gabarit de montage

nexeradistribution.com 2
Read these assembly instructions carefully before beginning. Verify that you have in
hands all the wood parts and hardware. Keep this document for future reference.
Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les
composantes de bois et de quincaillerie sont présentes. Conservez ce document.
Two people are required to assemble and move this unit.
Deux personnes sont requises pour assembler et déplacer ce meuble.
Safety First ! Do not allow children to climb on or play with furniture.
Attention ! Ne permettez pas aux enfants de jouer ou grimper sur les meubles.
Never leave liquids or damp clothes on your furniture. Never use chemical
product to clean your furniture. Do not place your furniture in direct sunlight.
Ne jamais laisser de liquide ou de linge humide sur votre meuble. Ne jamais
utiliser de produits chimiques pour nettoyer votre meuble. N’exposez pas
votre meuble à la lumière directe du soleil.
de liquide pour la vaisselle et d’eau. Bien essorer. Nettoyez le meuble et essuyez
soigneusement le surplus d’eau avec un linge sec.
i
VIDEO
How-to videos
Vidéos d’aide
To clean your furniture, dampen a soft cloth with a mild solution of
dishwashing liquid. Squeeze excess water. Clean unit and wipe it dry.
Tools required
Outils requis

3
# 0203
# 2207
# 2200
12x
4x
12x
1x
8x
# 0113
# 2300
4x
# 2126
4x
# 0108
12x
# 0506

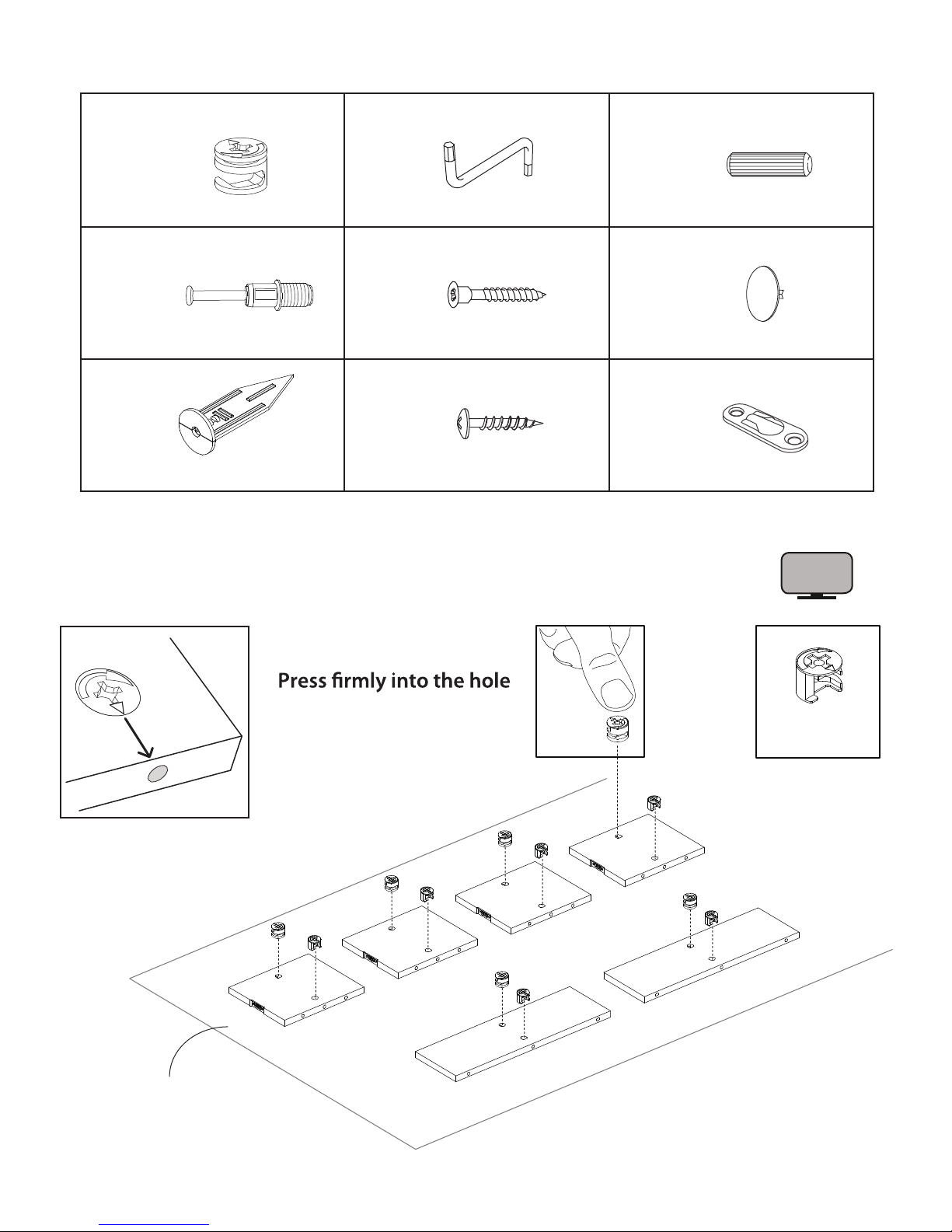

Hardware List Liste de quincaillerie
24x
# 0207
1
Pressez fermement dans la cavité
Install the 12 cam locks # 0203 on the 4 panels A and the 2 panels F
Installez les 12 excentriques # 0203 sur les 4 panneaux A et les 2 panneaux F VIDEO
# 0203
12x
A
A
Add a protection under
the parts on all assembly steps
Ajoutez une protection sous
les pièces à chaque étape
A
A
F
F
For drywall only
Pour gypse seulement

4
3
12x # 2200
Installez les 12 boulons #2200 sur les panneaux C, D et E
Install the 12 push bolts # 2200 on the panels C, D and E VIDEO
C
2
# 0207
24x
Insert the 24 wood dowels # 0207 into the 4 panels A and the 2 panels F
Insérez les 24 goujons de bois # 0207 dans les 4 panneaux A et les 2 panneaux F
C
E
E
D
D
A
F
A
A
A
F

5
4
F
Assemblez les 2 panneaux E avec les 2 panneaux F. Serrez ensuite les 4 excentriques #0203 se
trouvant sur les 2 panneaux F. Placez ensuite 1 capuchon # 0506 sur chaque excentrique
on the 2 panels F. Place 1 cover # 0506 over each camlock
F
E
E# 0506
4x
4x
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn

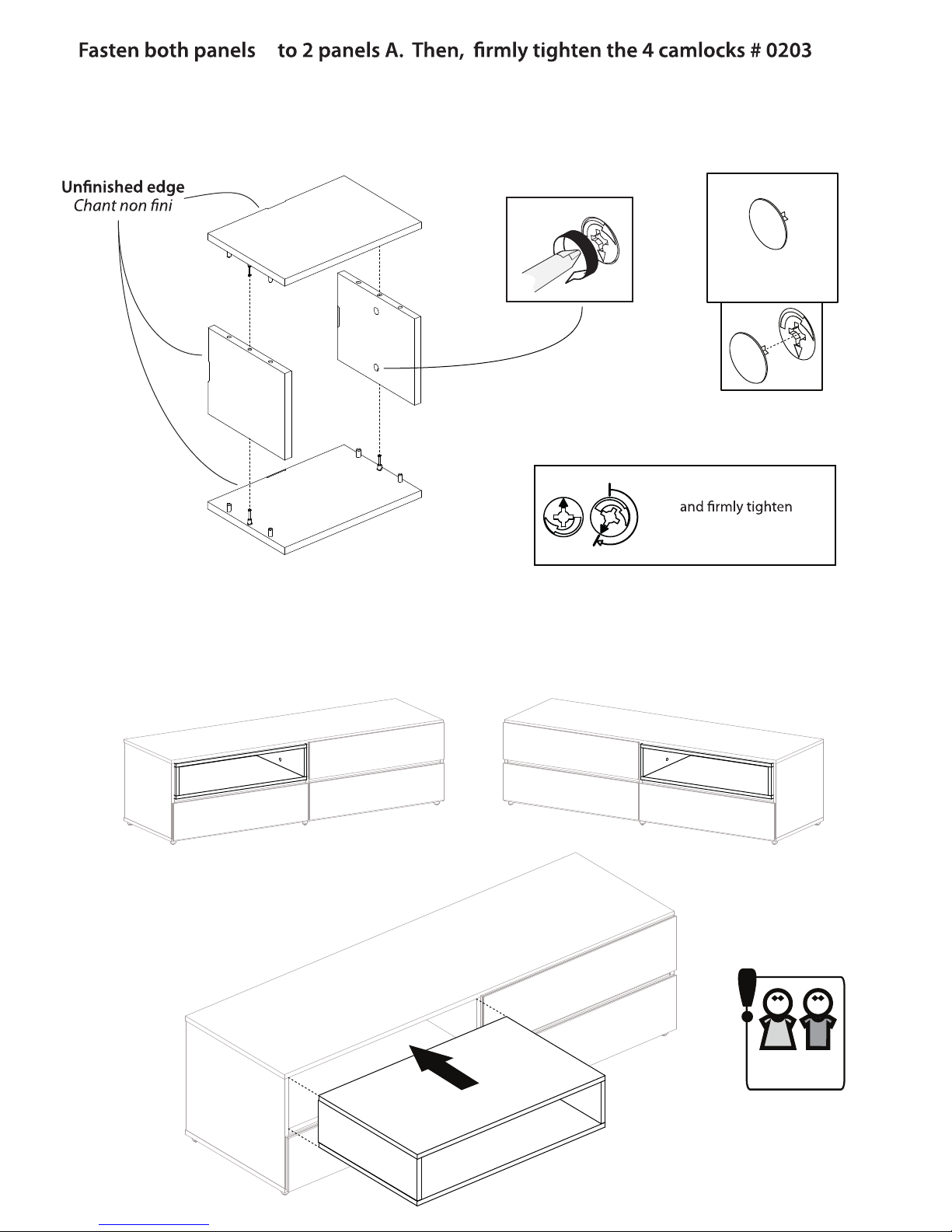

5Assemblez les 2 panneaux C avec 2 panneaux A. Serrez ensuite les 4 excentriques #0203 se
trouvant sur les 2 panneaux A. Placez ensuite 1 capuchon # 0506 sur chaque excentrique
on the 2 panels A. Place 1 cover # 0506 over each camlock
A
C
A
C# 0506
4x
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
4x

6
7
6Assemblez les 2 panneaux D avec 2 panneaux A. Serrez ensuite les 4 excentriques #0203 se
trouvant sur les 2 panneaux A. Placez ensuite 1 capuchon # 0506 sur chaque excentrique
located on the 2 panels A. Place 1 cover # 0506 over each camlock
# 0506
4x
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
4x
D
A
A
D
D
Install the large narrow rectangle into the opening located on the unit 223103 or 223106
Installez le grand rectangle étroit dans l’espace ouvert de l’unité 223103 ou 223106
TV stand
223103 or 223106
OR
OU
2
227505 227505
Console Télé
223103 ou 223106

7
C
A
Or / Ou
A
C
# 2126
# 2126
# 2126
2x
# 0113
4x
# 0113
# 0113
# 0113
# 0113
A
A
C
C
# 2126
# 0113
# 0113
# 2126
# 0113
# 0113
8Select the type of installation required vertical or horizontal. Then, fasten
2 keyhole plates # 2126 to the rear edge of panel A or C. Use 2 screws # 0113
per plate and refer to the pre-drilled holes to locate the plates
Choisissez le type d’installation désirée verticale ou horizontale. Installez ensuite
vis # 0113 par plaque et référez vous aux trous pilotes pour le positionnement
:
:
2 plaques de xation # 2126 sur les chants arrières des panneaux A ou C. Utilisez 2

8
9
D
A
Or / Ou
A
D
# 2126
# 2126
2x
# 0113
4x
# 0113
# 0113
A
A
D
D
# 2126
# 0113
# 0113
# 2126
# 0113
# 0113
# 2126
# 0113
# 0113
Select the type of installation required vertical or horizontal. Then, fasten
2 keyhole plates # 2126 to the rear edge of panel A or D. Use 2 screws # 0113
per plate and refer to the pre-drilled holes to locate the plates
:
Choisissez le type d’installation désirée verticale ou horizontale. Installez ensuite
vis # 0113 par plaque et référez vous aux trous pilotes pour le positionnement
:
D

9
10the installation height of the rectangles. This installation height correspond to
the top of the rectangles. It is important to note that the 2 wall anchors # 2207
must be installed 4 1/4" (108mm) lower than the installation height (top)
Pour une installation horizontale de l’un ou l’autre des 2 rectangles muraux, vous devez
premièrement déterminer la hauteur d’installation des rectangles qui correspond au
dessus du rectangle. Il est très important de noter que les 2 ancrages muraux # 2207
doivent être installés 4 1/4" (108mm) plus bas que la hauteur d’installation (le dessus)

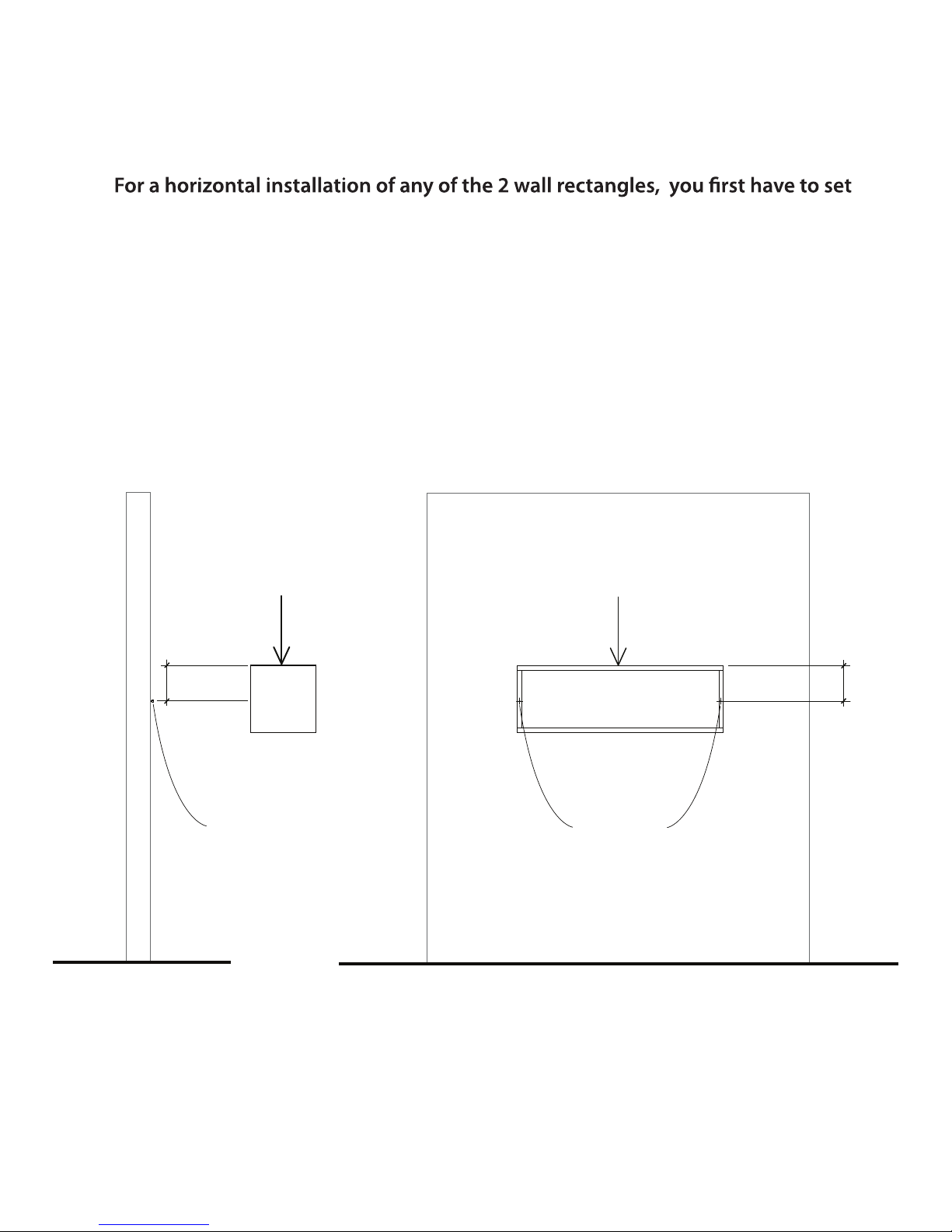

Horizontal installation of the 2 wall rectangles
Installation horizontale des 2 rectangles muraux
108mm
4 1/4"
Front view / Vue frontaleSide view / Vue de côté
Installation height
Hauteur d’installation
Installation height
Hauteur d’installation
Wall anchor
108mm
4 1/4"
Wall anchor
Go to step 13 - page 12
Allez à l’étape 13 - page 12
Ancrage mural Ancrage mural

10
Vertical installation of the large wall rectangle
Installation verticale du rectangle mural large
Go to step 13 - page 12
Allez à l’étape 13 - page 12
11installation height of the rectangle. This installation height correspond to the
top of the rectangle. It is important to note that the 2 wall anchors # 2207
must be installed 13 1/2" (343mm) lower than the installation height (top)
Pour une installation verticale du rectangle mural large, vous devez premièrement
déterminer la hauteur d’installation du rectangle qui correspond au dessus du
rectangle. Il est très important de noter que les 2 ancrages muraux # 2207 doivent
être installés 13 1/2" (343mm) plus bas que la hauteur d’installation (le dessus)
343mm
13 1/2" 343mm
13 1/2"
Front view / Vue frontaleSide view / Vue de côté
Installation height
Hauteur d’installation
Installation height
Hauteur d’installation
Wall anchor Wall anchor
Ancrage muralAncrage mural

11

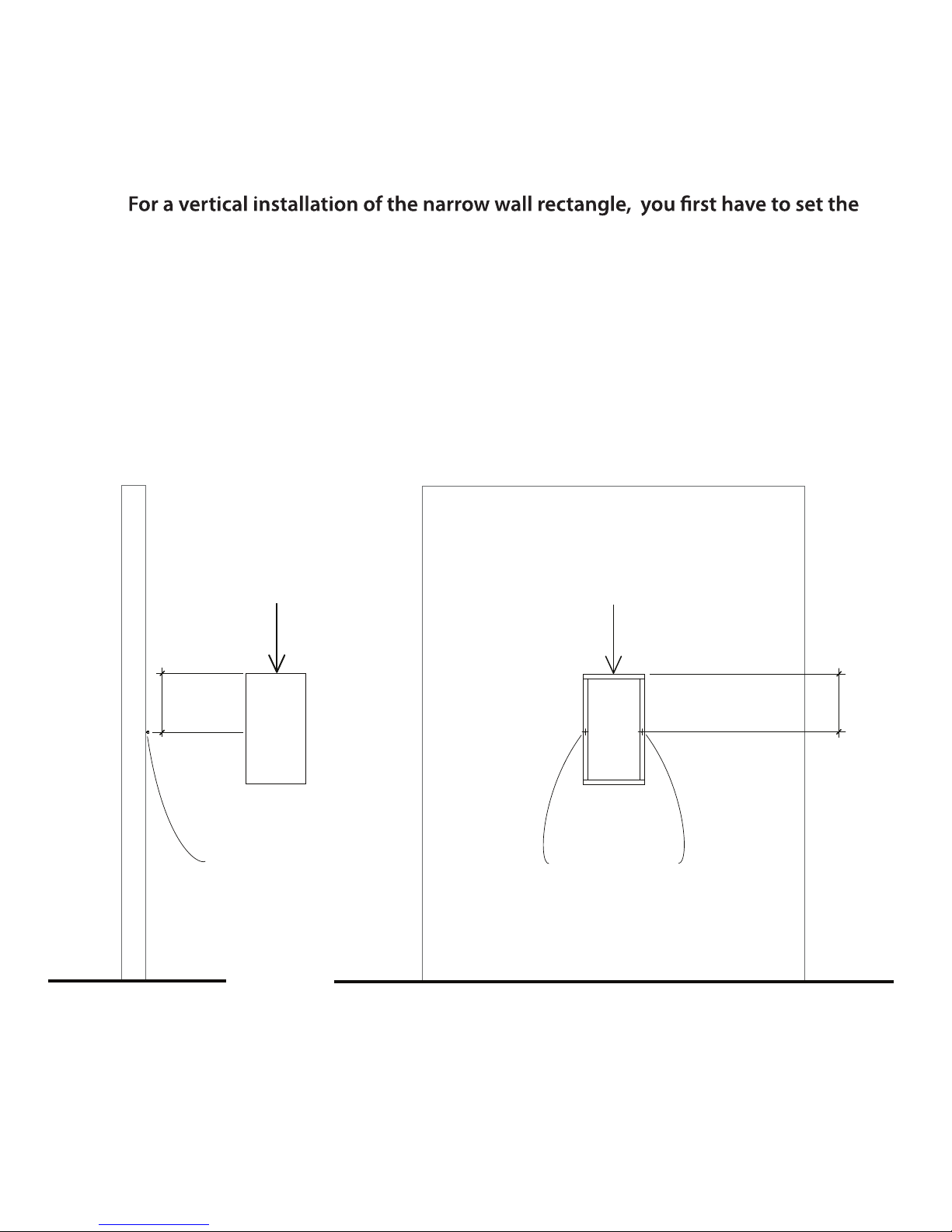

Vertical installation of the narrow wall rectangle
Installation verticale du rectangle mural étroit
12 installation height of the rectangle. This installation height correspond to the
top of the rectangle. It is important to note that the 2 wall anchors # 2207
must be installed 6 5/8" (168mm) lower than the installation height (the top)
Pour une installation verticale du rectangle mural étroit, vous devez premièrement
déterminer la hauteur d’installation du rectangle qui correspond au dessus du
rectangle. Il est très important de noter que les 2 ancrages muraux # 2207 doivent
être installés 6 5/8" (168mm) plus bas que la hauteur d’installation (le dessus)
Go to step 13 - page 12
Allez à l’étape 13 - page 12
168mm
6 5/8" 168mm
6 5/8"
Front view / Vue frontaleSide view / Vue de côté
Installation height
Hauteur d’installation
Installation height
Hauteur d’installation
Wall anchor Wall anchor
Ancrage mural Ancrage mural

12
# 2207
4x
13 Once you have set the installation height of your rectangles, you should use
of the 4 anchors # 2207. There is 3 sets of holes on the part G and each set
corresponds to the width of a rectangle. Use a pencil to mark the locations
Maintenant que vous avez déterminé la hauteur d’installation de vos rectangles
3 séries de repères et chaque série correspond à la largeur d’un rectangle. Utilisez un
crayon bien aiguisé pour marquer la position.
G
1 1 1 1
2 2
33
33
2 2
14 Use a hammer to knock in the 4 wall anchors # 2207 into the wall. Then, insert 1
screw # 0108 in each anchor. Leave 1/8" (3mm) between the head of the screw
and the wall to allow the rectangles to hang properly. Align the 2 keyhole # 2126
located at the back of the rectangle with the 2 anchors on the wall
Utilisez un marteau pour installer les 4 ancrages muraux # 2207 dans le mur. Insérez
ensuite une vis # 0108 dans chaque ancrage en prenant soin de laisser la vis dépasser
de 1/8
plaques de montage # 2126 situées à l’arrière du rectangle avec les 2 ancrages muraux
1/8”
(3mm)
TOP
1 1
# 0108
4x
# 2126
Wall anchors # 2207 are designed to be used only with drywall
Les ancrages muraux # 2207 sont conçus uniquement pour les murs de gypse

pihsnamkrowrolairetamnistcefedtsniagaresahcruplanigiroehtotdetnarrawerastcudorparexeNllA .esahcrupfoetadehtmorfraey1fodoireparof
“Defects” as used in this warranty is defined as any imperfections that may impair the use of the furniture or
product for which it was intended to.
This warranty is expressly limited to the replacement of defective furniture parts and/or components, subject
to availability of stock. Assembly labor is excluded.
This warranty applies under conditions of normal use. It does not cover defects caused by improper assembly
or disassembly,product modification,intentional damage, abuse,misuse,accidents,negligence or exposure to
the elements. Our furniture products are not intended for outdoor use.
This warranty is only applicable in Canada and the USA.
reht
oynasallewsareliaterdezirohtuanamorfesahcrupfofoorptseuqerotthgirehtsevreserarexeN
proofs to document a warranty claim.
otresahcruplanigiroehtseltitnednaytilibailarexeNfostimilehtnoticilpxesiytnarrawsihT
rights. Any warranty defined by law in your state/province is limited to 1 year. Should the law in your state or
province di er from the above,it will not apply.
Garantie limitée de 1 an
eduoleirétamedsétisoutcefédsetuotertnoclanigiroruetehca’làsitnaragtnosarexeNstiudorpselsuoT
fabrication pour une période de 1 an à partir de la date d’achat.
Le mot‘’défectuosités’’ utilisé dans cette garantie signifie toutes imperfections pouvant nuire à l’utilisation du
meuble ou du produit pour lequel il a été conçu.
Cette garantie est expressément limitée au remplacement des pièces ou composantes défectueuses,sujet à la
disponibilité des stocks. La main d’œuvre de l’assemblage est exclue.
Cette garantie s’applique dans des conditions d’utilisation normales. Elle ne couvre pas des défectuosités
résultant d’un assemblage ou désassemblage défaillant, modification du produit, dommages intentionnels,
abus,usage impropre,accidents,négligence ou des expositions aux éléments extérieurs. Nos meubles ne sont
pas destinés pour une utilisation à l’extérieure.
Cette garantie s’applique uniquement au Canada et aux États-Unis.
ettecredilavruopsevitacfiitsujsecèipsertua
setuotuotahca’devuerpenuregixe’dtiordelevreséresarexeN
garantie.
Cette garantie est lanigiroruetehca’làennodtarexeNedétilibasnopseralàtnauqevitatimil
des droits spécifiques. Toute garantie législative prévalant dans votre lieu de résidence est limitée à une période
de 1 an. Lorsque la législation de votre lieu de résidence de celle-ci, elle ne s’appliquera pas.
specific
Limited 1 Year Warranty
e
nexeradistribution.com
c 2014
