Lieber Anwender der Office Air LED,
Ihr Arbeitsplatz wird nun von einer Office Air LED beleuchtet, einer hochwertigen
und äußerst energieeffizienten Büroarbeitsplatzleuchte, die mit modernster
LED.next-Technologie den aktuellen Stand der Beleuchtungstechnik repräsen-
tiert. Durch ihre enorme Effizienz leistet sie einen aktiven Beitrag zur Energie-
einsparung, den Sie durch die Verwendung des Efficiency Mode noch weiter
unterstützen können. Um die Office Air LED optimal bedienen zu können, finden
Sie auf den nächsten Seiten eine Kurzanleitung.
Dear Office Air LED User,
Your workplace is now lit by an Office Air LED, a high-quality office workplace
luminaire which is extremely energy efficient and which, with its ultra modern
LED.next technology, represents the state-of-the-art in lighting. Thanks to its
extremely high level of efficiency, your LED.next luminaire makes an active con-
tribution to energy saving, a contribution you can boost by using the Efficiency
Mode. On the next pages you will find a quick guide to help you get the most out
of your Office Air LED.
Cher utilisateur de l’Office Air LED,
Votre poste de travail est désormais éclairé par un Office Air LED, un luminaire
de bureau haut de gamme et remarquablement efficace en termes de consom-
mation d‘énergie. La technologie LED.next ultramoderne qui l‘équipe constitue
ce qui se fait de mieux aujourd‘hui dans le domaine de l‘éclairage. Avec son
niveau d‘efficacité très élevé, ce luminaire contribue activement à diminuer
la consommation d‘énergie. Mais vous pouvez encore la réduire en utilisant
l‘Efficiency Mode. Vous trouverez aux les pages suivantes un aide-mémoire
qui vous permettra d‘utiliser de façon optimale votre Office Air LED.
Beste gebruiker van de Office Air LED,
Uw werkplek wordt momenteel verlicht met een Office Air LED, een hoogwaar-
dige en uiterst energiezuinige bureaulamp. Deze lamp is uitgerust met de
modern LED.next-technologie, het allernieuwste op het vlak van verlichtings-
techniek. Dankzij haar zeer efficiënte werking draagt de lamp actief bij aan
energiebesparing. U kunt dit effect nog versterken door gebruik te maken van
de Efficiency-modus. Op de volgende pagina‘s vindt u de beknopte handleiding,
zodat u de Office Air LED optimaal kunt bedienen.
1

LED.next Stehleuchte
LED.next floorstanding luminaire
LED.next Staande lamp
LED.next Lampadaires office air led
LED.next Leuchte für USM Haller Tisch
LED.next luminaire for USM Haller Table
LED.next Lamp voor usm haller-tafel
LED.next Luminaire de bureau usm haller
LED.next Leuchte mit Universaltischbefestigung
LED.next luminaire with universal desk mounting capability
LED.next Lamp met universele tafelbevestiging
LED.next luminaire avec fixation de bureau universelle
VERANTWORTUNGSVOLLER UMGANG MIT ENERGIE
OFFICE AIR LED – INNOVATIV UND EFFIZIENT
UTILISER INTELLIGEMMENT L‘ÉNERGIE
OFFICE AIR LED – DES LUMINAIRES INNOVANTS ET ÉCONOMIQUES
VERANTWOORD OMGAAN MET ENERGIE
OFFICE AIR LED – INNOVATIEF EN ENERGIEZUINIG
USING ENERGY RESPONSIBLY
OFFICE AIR LED – INNOVATIVE AND ENERGY EFFICIENT
32
EIN- UND AUSSCHALTEN
EIN- UND AUSSCHALTEN BEI PDLS.NEXT-AUSFÜHRUNG
EFFICIENCY-MODE = ENERGIESPARMODUS
DIMMEN UND FESTLEGEN DER GEWÜNSCHTEN HELLIGKEIT
SWITCHING ON AND OFF
SWITCHING ON AND OFF WITH THE PDLS.NEXT VERSION
EFFICIENCY MODE = ENERGY-SAVING MODE
DIMMING AND SETTING THE DESIRED BRIGHTNESS
IN- EN UITSCHAKELEN
IN- EN UITSCHAKELEN VAN DE PDLS.NEXT-UITVOERING
EFFICIENCY-MODUS = ENERGIEBESPARINGSMODUS
DIMMEN EN INSTELLEN VAN DE GEWENSTE LICHTSTERKTE
ALLUMER ET ÉTEINDRE
ALLUMER ET ÉTEINDRE UN MODÈLE PDLS.NEXT
EFFICIENCY-MODE = MODE D‘ÉCONOMIE D‘ÉNERGIE
VARIATION ET RÉGLAGE DE LA LUMINOSITÉ DESIRÉE
5
6
9
11
5
6
9
11
5
7
9
11
5
7
9
11

EIN- UND AUSSCHALTEN

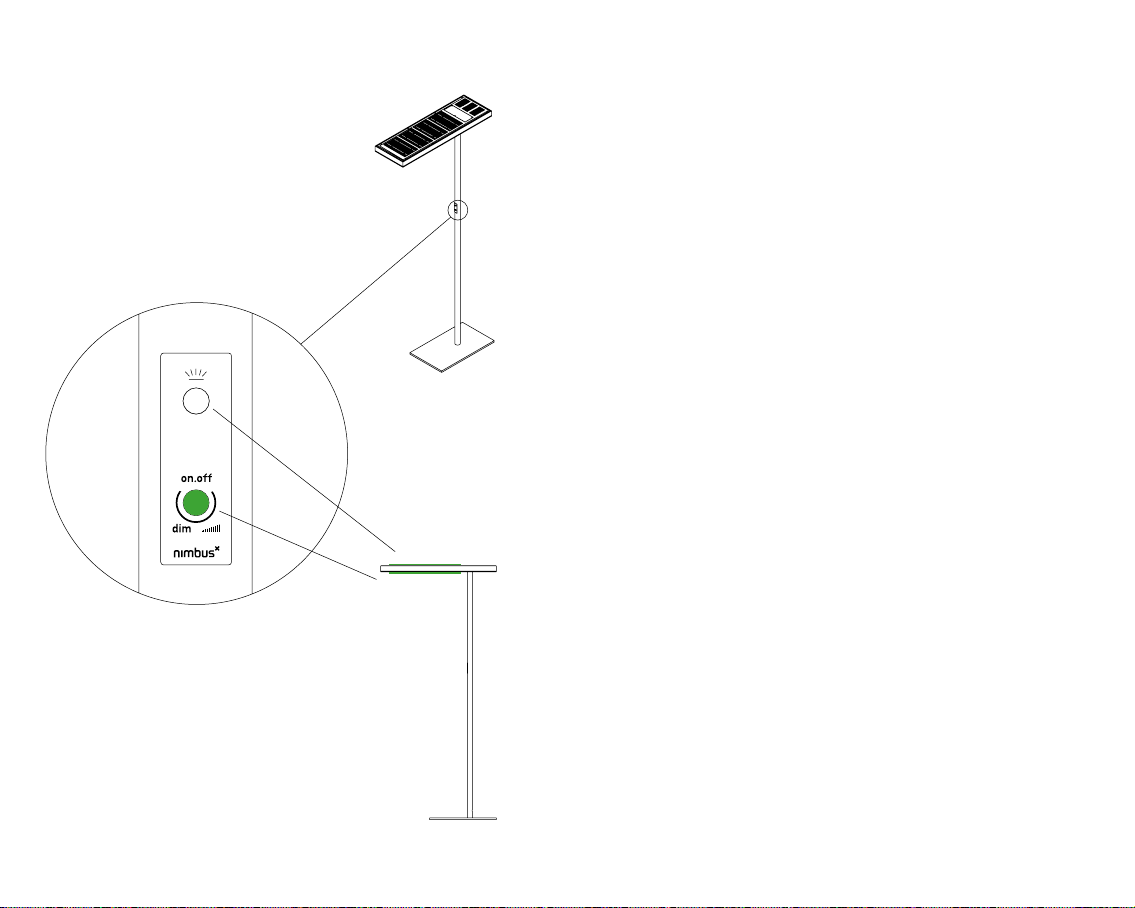

Bitte drücken Sie kurz die untere Taste (on.off).
SWITCHING ON AND OFF
Please briefly press the lower button (on.off).
IN- EN UITSCHAKELEN
Druk kort op de onderste knop (on.off).
ALLUMER ET ÉTEINDRE
Appuyez brièvement sur la touche du bas (on.off).
54
Indirektanteil
Indirect light
Indirect licht
Éclairage indirect
Direktanteil
Direct light
Direct licht
Éclairage direct

IN- EN UITSCHAKELEN VAN DE PDLS.NEXT-UITVOERING
Als uw Office Air LED is uitgerust met PDLS.next (aanwezigheids- en daglicht-
besturing), dan wordt de verlichting automatisch geregeld afhankelijk van het
omgevingslicht en de aanwezigheid van een persoon. Als er gedurende ca. 15
minuten voldoende daglicht op de sensor valt, schakelt de verlichting uit. Zodra
de hoeveelheid licht op de werkplek daalt, schakelt de verlichting opnieuw in
en wordt de lichtsterkte aangepast. De lamp wordt automatisch uitgeschakeld
wanneer er gedurende meer dan 15 minuten geen beweging is. De bewegings-
detector blijft echter actief, d.w.z. de lamp wordt opnieuw ingeschakeld door de
volgende beweging, in het geval dat er kunstlicht nodig is.
U kunt de lamp ook op ieder gewenst moment handmatig uitschakelen door
kort op de onderste knop te drukken, de bewegingsdetector wordt na
30 seconden weer geactiveerd. De verlichting wordt opnieuw ingeschakeld
zodra de sensor een beweging detecteert en er kunstlicht nodig is. Indien u de
lamp blijvend wilt uitschakelen (bijv. bij langdurige afwezigheid) dient u de lamp
volledig omlaag te dimmen en de onderste knop ingedrukt te houden totdat de
groene LED knippert. De bewegingsdetector blijft nu gedeactiveerd totdat de
lamp een volgende keer wordt ingeschakeld via de on/off-knop.
ALLUMER ET ÉTEINDRE UN MODÈLE PDLS.NEXT
Si votre Office Air LED est équipé de la fonction PDLS.next (détecteur de
présence et capteur de lumière ambiante), il s‘allume ou s‘éteint en fonction
de la luminosité ambiante et de votre présence. Si le capteur détecte un afflux
important de lumière du jour, l‘éclairage s‘éteint au bout d‘environ 15 minutes.
Si la quantité de lumière éclairant le poste de travail diminue et si des personnes
sont présentes, l‘éclairage s‘allume à nouveau et sa luminosité est modulée. Si le
détecteur de mouvement ne détecte aucun mouvement pendant 15 minutes, la
lumière s‘éteint automatiquement. La détection de mouvement reste toutefois
active, ce qui veut dire que le mouvement suivant rallumera le luminaire si un
éclairage artificiel est nécessaire.
Vous pouvez aussi à tout moment éteindre le luminaire manuellement en
appuyant brièvement sur la touche du bas, le détecteur de mouvement se
réactive après 30 secondes. Dès que le capteur enregistre un mouvement et
que l‘éclairage artificiel est nécessaire, le luminaire se rallume. Si vous souhaitez
éteindre le luminaire pour une longue période (en cas d‘absence prolongée par
exemple), diminuez l‘intensité lumineuse et maintenez la touche du bas enfon-
cée jusqu‘à ce que la LED verte clignote. Le détecteur de mouvement est alors
désactivé jusqu‘à la prochaine action d‘allumage depuis la touche On/Off.
76

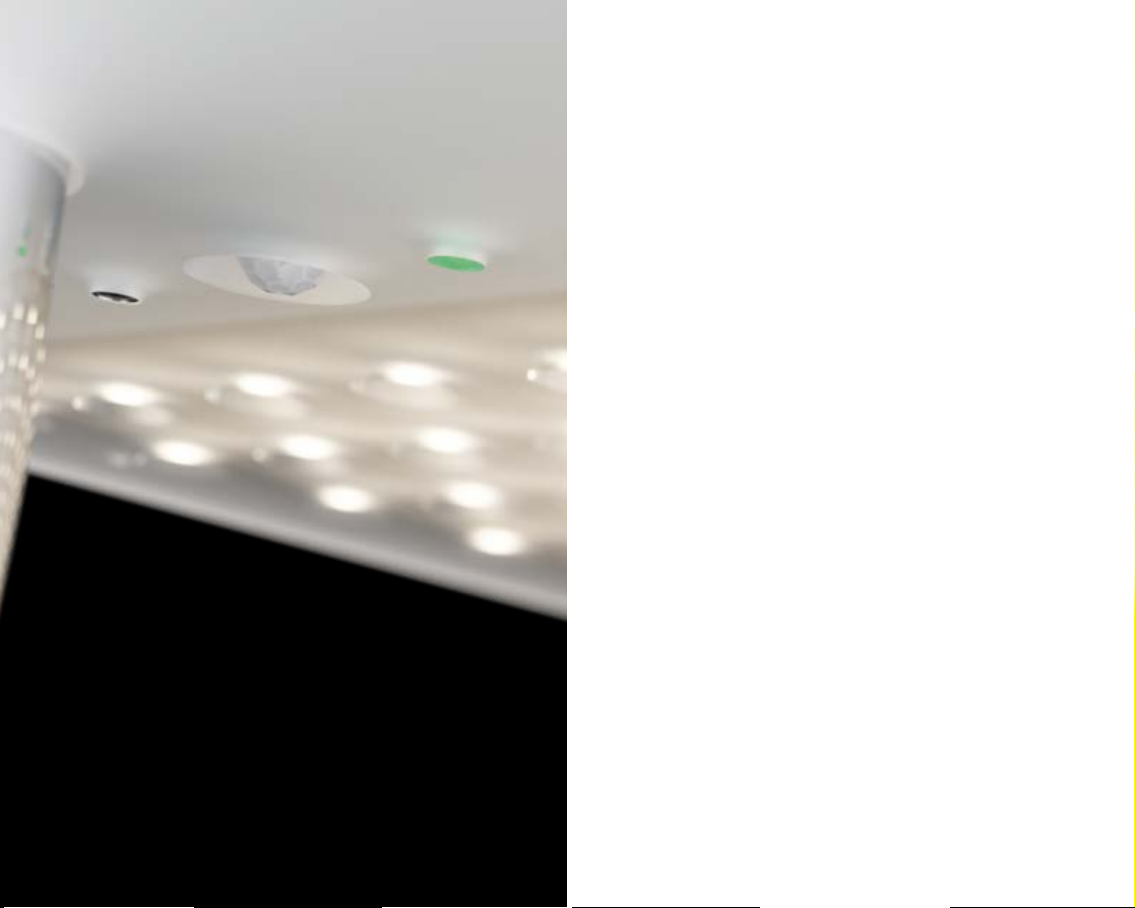

EIN- UND AUSSCHALTEN BEI PDLS.NEXT-AUSFÜHRUNG
Verfügt Ihre Office Air LED über PDLS.next (Präsenz- und Tageslichtsteuerung),
wird die Helligkeit ihrer Leuchte je nach Umgebungshelligkeit und Anwesenheit
automatisch geregelt. Misst der Sensor ausreichenden Tageslichteinfall, wird die
Beleuchtung nach ca. 15 Minuten ausgeschaltet. Fällt der Lichtwert am Arbeits-
platz, schaltet die Beleuchtung wieder ein und die Helligkeit wird angepasst.
Erkennt der Bewegungsmelder über 15 Minuten keine Bewegung, schaltet sich
die Leuchte automatisch aus, dabei bleibt die Bewegungserkennung aktiv, d.h.
die nächste Bewegung schaltet die Leuchte wieder ein, falls Kunstlicht erforder-
lich ist.
Sie können die Leuchte auch manuell durch kurzes Drücken der unteren Taste
jederzeit ausschalten, die Bewegungserkennung aktiviert sich nach 30 Sekunden
wieder. Sobald der Sensor eine Bewegung registriert und Kunstlicht erforderlich
ist, schaltet sich die Leuchte wieder ein. Möchten Sie die Leuchte dauerhaft
ausschalten (z.B. bei längerer Abwesenheit), dimmen Sie die Leuchte runter und
halten Sie den unteren Taster dabei so lange gedrückt bis die grüne LED blinkt.
Die Bewegungserkennung ist nun bis zum nächsten Einschalten über den
on/off-Taster inaktiv.
SWITCHING ON AND OFF WITH THE PDLS.NEXT VERSION
If your Office Air LED has PDLS.next (presence detector and daylight sensor), it
will be automatically controlled depending on the amount of ambient light and
the presence of persons. If the sensor measures a high level of daylight, the ligh-
ting is switched off after approximately 15 minutes. If less light is measured at
the workplace and if persons are present, the lighting is switched on again and
the brightness adjusted. If the movement detector detects no movement over
a period of 15 minutes, the luminaire switches itself off automatically but the
movement detection function remains active, i.e. the next movement switches
the luminaire on again, should artificial light be required.
You can also switch the luminaire off manually at any time by briefly pressing
the lower button; the motion detection function will be reactivated after
30 seconds. As soon as the sensor detects any movement and artificial light is
required, the luminaire switches itself on again. If you would like the luminaire to
remain off (e.g. during a longer absence), dim the luminaire down while keeping
the lower button pressed until the green LED flashes. The motion detection
function will now remain inactive until the next time the luminaire is switched
on using the on/off switch.

EFFICIENCY-MODE = ENERGIESPARMODUS
(BEI ALLEN AUSFÜHRUNGEN MIT DIREKT- UND INDIREKTLICHTANTEIL)
Dieser Modus steht für eine maximale Energieeinsparung bei idealer Ausleuch-
tung des Arbeitsplatzes – alleine durch den unteren Lichtanteil (Direktlicht).
Bitte betätigen Sie bei eingeschalteter Leuchte kurz die obere Taste, um den
oberen Lichtanteil (Indirektlicht) aus bzw. wieder einzuschalten.
Der aktivierte Efficency-Mode wird durch eine kleine grüne LED am Leuchten-
kopf angezeigt.
EFFICIENCY-MODE = MODE D‘ÉCONOMIE D‘ÉNERGIE
(POUR TOUT LES VERSION AVEC ÉCLAIRAGE DRECT ET INDIRECT)
Ce mode permet une économie d‘énergie maximale tout un assurant un éclai-
rage idéal du poste de travail uniquement par la partie inférieure du luminaire
(éclairage direct).
Pour désactiver ou activer la partie supérieure du luminaire (éclairage indi-
rect), appuyez brièvement sur la touche du haut lorsque la partie inférieure
du luminaire est allumée.
L‘activation de l‘Efficency-Mode est indiquée par une petite LED verte sur la tête
du luminaire.
EFFICIENCY-MODUS = ENERGIEBESPARINGSMODUS
(BIJ ALLE UITVOERINGEN MET DIRECT EN INDIRECT LIGHT)
Deze modus staat garant voor een maximale energiebesparing en een ideale
verlichting van de werkplek, uitsluitend door het onderste gedeelte van de lamp
(direct licht).
Bij ingeschakelde lamp drukt u kort op de bovenste knop om het bovenste
gedeelte van de lamp (indirect licht) in of uit te schakelen.
Wanneer de Efficiency-modus actief is, brandt een kleine groene LED op de
lampkop.
EFFICIENCY MODE = ENERGY-SAVING MODE
(FOR ALL VERSIONS WITH DIRECT AND INDIRECT LIGHT)
This is the mode for maximum energy saving while providing ideal lighting for
the workplace – by simply using the downlighting (direct light).
With the downlighting switched on, please briefly press the upper button to
switch off the upper lighting (indirect light) or to switch it on again.
A small green LED on the head of the luminaire indicates that the Efficiency
Mode is active.
98

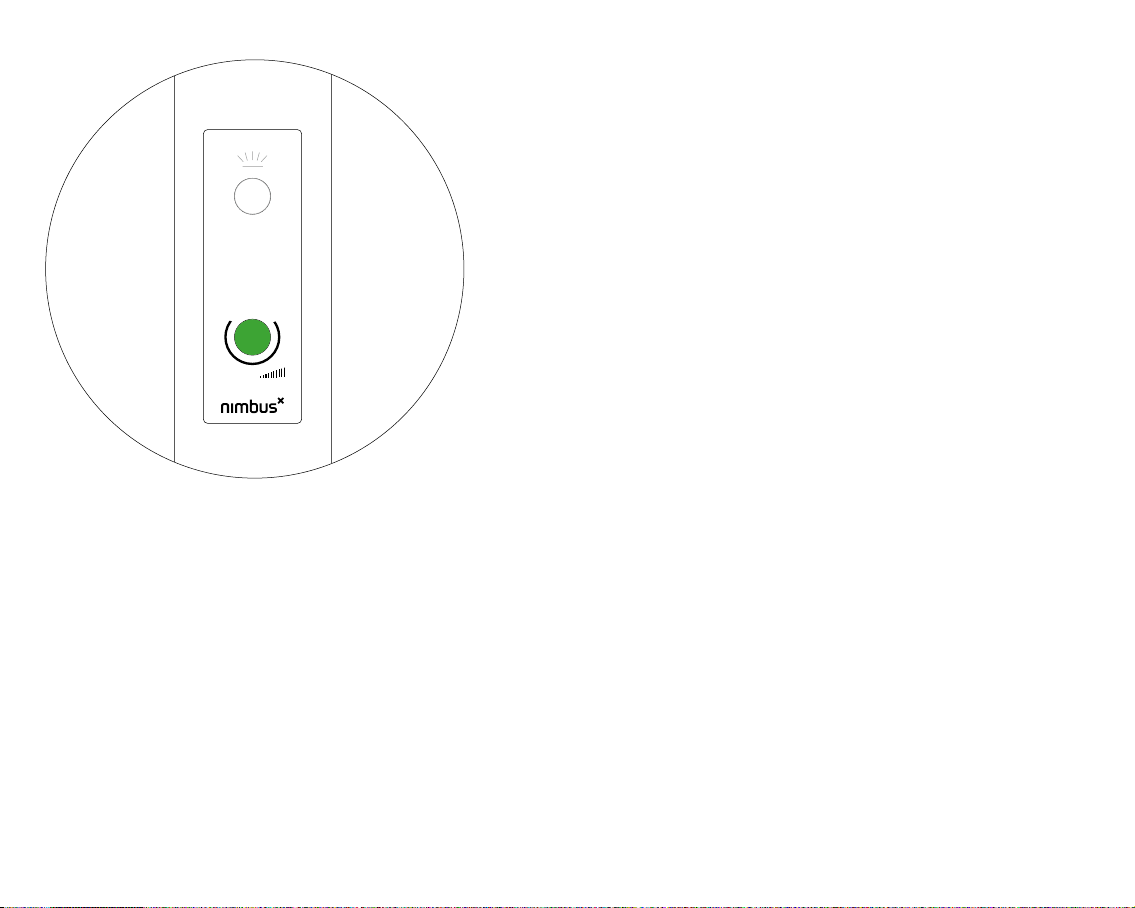

on.off
dim

DIMMEN UND FESTLEGEN DER GEWÜNSCHTEN HELLIGKEIT
(BEI DIMMBARER UND PDLS.NEXT-AUSFÜHRUNG)
Bitte halten Sie den unteren Taster gedrückt, um die Helligkeit zu reduzieren.
Um die Helligkeit zu erhöhen, lassen Sie den Taster bitte kurz los und halten
Sie diesen erneut gedrückt, bis die gewünschte Helligkeit erreicht ist.
Die automatische Helligkeitsregelung der PDLS.next-Ausführung bleibt aktiv.
Durch Auf- und Abdimmen stellen Sie ihr gewünschtes Helligkeitsniveau ein, auf
das die Leuchte regelt. Der persönlich eingestellte Helligkeitswert bleibt auch
nach dem Ausschalten der Leuchte gespeichert.
VARIATION ET RÉGLAGE DE LA LUMINOSITÉ SOUHAITÉE
(SUR LES VERSIONS À VARIATEUR ET À PDLS.NEXT)
Maintenez la touche du bas enfoncée pour réduire la luminosité. Pour aug-
menter la luminosité, relâchez brièvement la touche puis appuyez à nouveau
sur cette dernière jusqu‘à ce que vous obteniez le niveau de luminosité
recherché.
Le réglage automatique de luminosité de la version à PDLS.next reste actif. En
augmentant ou diminuant la luminosité avec le variateur, vous réglez le niveau
de luminosité souhaité qui réglera le luminaire. Le paramètre sélectionné indi-
viduellement restera mémorisé même après avoir éteint le luminaire.
DIMMEN EN INSTELLEN VAN DE GEWENSTE LICHTSTERKTE
(BIJ DE DIMBARE EN PDLS.NEXT UITVOERING)
Houd de onderste knop ingedrukt om de lichtsterkte te verminderen. Om de
lichtsterkte te verhogen, laat u de knop kort los en houdt u deze opnieuw
ingedrukt, tot de lichtsterkte het gewenste niveau bereikt heeft.
De automatische lichtsterkteregeling van de PDLS.next-uitvoering blijft actief.
Door omhoog en omlaag te dimmen bepaalt u zelf de gewenste lichtsterkte die
dan in de lamp is vastgelegd. Deze persoonlijk ingestelde waarde blijft ook na
het uitschakelen van de lamp opgeslagen.
DIMMING AND SETTING THE DESIRED BRIGHTNESS
(WITH DIMMABLE AND PDLS.NEXT VERSION)
Please hold the lower button down to reduce the brightness. To increase the
brightness, please briefly release the button then hold it down again until
you have reached the level of brightness you require.
The automatic brightness control in the PDLS.next version remains active. You
set your desired brightness level by dimming and brightening and the luminaire
then controls the brightness on the basis of this level. Your personal setting
remains in the memory even after the luminaire has been switched off.
1110
on.off
dim

12

www.nimbus-lighting.com
05-2014 Art. Nr. 547-801
Die Nimbus Group ist Gründungsmitglied der DGNB
(Deutsche Gesellschaft für Nachhaltiges Bauen).
The Nimbus Group is a founding member of the DGNB
(German Sustainable Building Council).
Other manuals for LED.next OFFICE AIR LED
1
Other Nimbus Water Systems Home Lighting manuals
Popular Home Lighting manuals by other brands

Orion
Orion BUDAPEST LA 4-734 Mounting and safety instructions

JONATHAN Y
JONATHAN Y JYL1009 quick start guide

FLOS
FLOS MISS SISSI Instruction for correct Installation and Use

Original BTC
Original BTC Fin King instruction manual

Energizer
Energizer Light on Demand LODLC4BY Product data sheet

IKEA
IKEA BETTORP manual
