NIMO HNK-SUTPUMP-01 User manual

HNK-SUTPUMP-01
Elektronik Tekli Göğüs Pompası
Electronic Sing Breast Pump
Kullanım Kılavuzu
User Manual
Hünkar Ecza ve Medikal San. Tic. Ltd. Şti.

KSP01/00/12.04.2019KSP01/00/12.04.2019 1
TÜRKÇE Kullanım Kılavuzu________________________________________________________ 1
ENGLISH User Manual ___________________________________________________________ 22
1. Giriş......................................................................................................................................2
2. Ürün Özellikleri ................................................................................................................. 2
3. Teknik Özellikler................................................................................................................ 3
4. Cihaz Tasarımıve Özellikleri........................................................................................... 3
5. Önemli Bilgi ........................................................................................................................ 5
6. Kullanım İçin Bilgi ............................................................................................................. 7
7. Ürünün Kullanıma Hazırlanması....................................................................................8
8. Göğüs PompasınıKullanma........................................................................................... 10
9. Kullanımdan Sonra..........................................................................................................12
10. Güç Seçenekleri ................................................................................................................13
11. PompayıTemizleme........................................................................................................14
12. Saklama ve Taşıma .......................................................................................................... 14
13. Sorun Giderme ................................................................................................................. 15
14. Garanti Şartlarıve Satış SonrasıDestek........................................................................16
15. EMC (Elektromanyetik Uyumluluk) Beyanı................................................................16
16. Semboller ve Tanımlamaları..........................................................................................20
17. Cihaz & Dış Kutu Sembolleri Ve Tanımlamaları........................................................21
18. Üretici ve Teknik Servis Bilgisi ...................................................................................... 21
TÜRKÇE
İçindekiler
2
1. Giriş
2. Ürün Özellikleri
Adaptörlü veya pilli sağım yapabilme.
Bebeklerin emişini taklit eden biyonik ritim
Yumuşak silikon göğüs yastığı sayesinde ağrısız, rahat kullanım
Hem sabit ritimde hem de biyonik ritimde ayarlanabilir 4 farklıemme gücü seviyesi ile
toplamda 8 farklıritim seçeneği
Manuel kullanıma olanak veren huni tasarımı
Sessiz ve titreşimsiz çalışma
30 dk. sonra otomatik olarak kapanma
150 ml biberon kapasitesi
Kullanımıkolay ergonomik tasarım
Nimo ®Elektronik Tekli Göğüs Pompasınıtercih eiğiniz için teşekkür ederiz. HNK-
SUTPUMP-01 ergonomik ve kolay kullanımıolacak şekilde tasarlanmıştır. Dik pozisyonda
otururken emişi kolaylaştıracak eğimli huni tasarımına ve göğsünüze rahatlık verecek
göğüs yastığına sahiptir.
Ayrıca, sağılan sütün geri hortum bağlantısına ve pompaya kaçmasınıengelleyen silikon
diyaframa sahiptir. Sütün değdiği, huni, göğüs yastığı, silikon diyafram, silikon valf ve
biberon bulaşık makinesinde yıkanabilir.
Göğüs pompası, annenin süt akışınıbaşlatmaya yardımcı, düşük seviyeli modda
çalışmaya başlar. 4 kademeli emişseviyesi ile süt sağımının en uygun ritmini anne seçebilir.
Süt pompası, bir bebeğin emişritimlerini taklit eden biyonik ritim ve klasik sabit ritimler ile
emiş yapabilen iki farklıemişmoduna sahiptir. Her iki modda da 4 farklıemişgücü
seviyesine sahiptir.Sahip olduğu led göstergeler sayesinde hangi emişmodunda ve hangi
emmişgücünde olduğu kolaylıkla görülebilir.

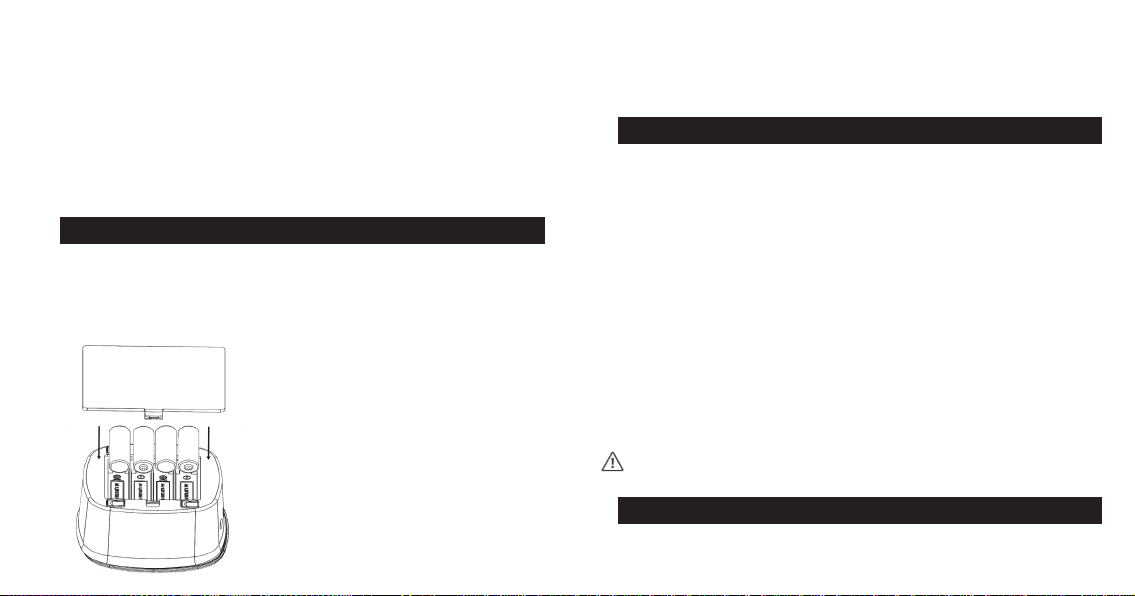

Elektrik bağlantısının yanında 4 adet AA pil ile kullanılabilmesi sayesinde seyahae,
elektrik şebekesinin olmadığı yerlerde de kullanılabilir.

KSP01/00/12.04.2019KSP01/00/12.04.2019
3. Teknik Özellikler
Ürün Adı Nimo ® Elektronik Tekli Göğüs Pompası
Model NumarasıHNK-SUTPUMP-01
Max. Vakum 160 mmHg
Çalışma Ortam Sıcaklığı 5 – 40 ° C
Çalışma OrtamıNem Oranı ≤ 95 % RH
Güç 6W-DC 6V 1A veya (4x1.5 AA Alkaline Pil) (Piller
Ambalaja Dahil Değildir !)
Adaptör Input: 100-240VAC ~ 50/60Hz
Output: DC 6V 1A
Otomatik Kapanma Süresi 30 dk
Katıve Sıvı Koruma Sınıfı IP22
Sınıfı Sınıf II
Boyutlar 105mm(Boy) x 100mm(En) x 60mm(Yükseklik)
Ağırlık 225 gr (Pilsiz)
4. Cihaz Tasarımı ve Özellikleri
a) Cihaz Görseli ve Parçaları
1- Kontrol ve motor ünitesi
2- AC/DC Adaptör
3- Biberon
4- Tek yönlü süt valfi
5- Silikon göğüs yastığı
6- Silikon emme diyaframı
7- Pompa gövdesi
8- Huni kapağı
9- Hava hortumu
10- Hava hortumu-motor ünitesi
bağlantırekoru3

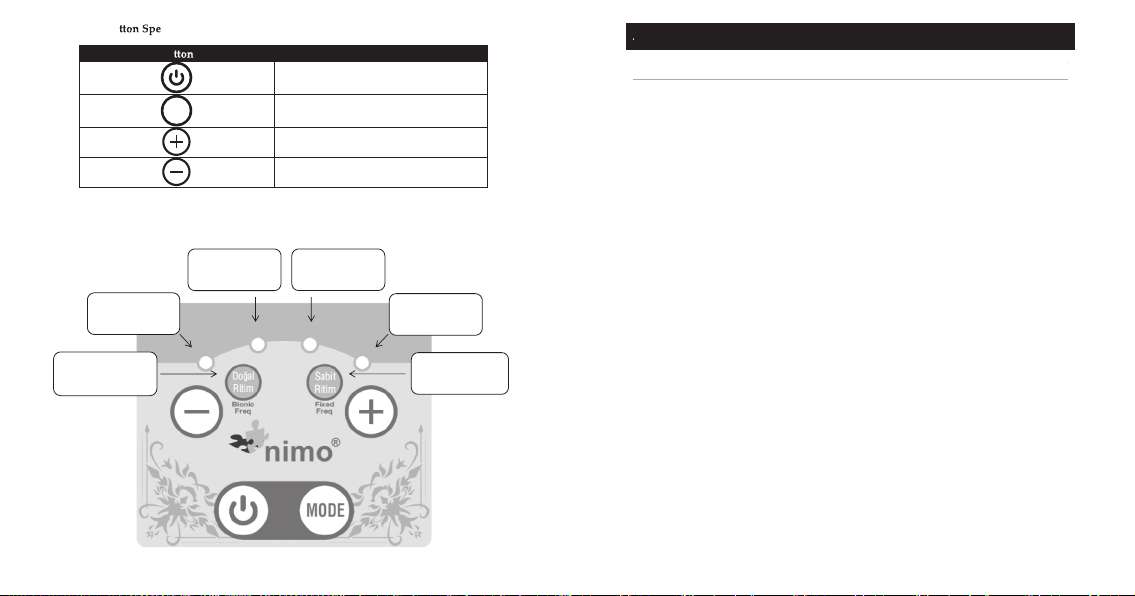

b) TuşÖzellikleri
Tuş Fonksiyonu
Cihaz açma ve kapama
Sağım modunu değiştirme
Vakum seviyesini artırma
Vakum seviyesini azaltma
c) Led Seviye-Mod Göstergesi ve Anlamları
MODE
4

KSP01/00/12.04.2019KSP01/00/12.04.2019 5
5. Önemli Bilgi
Lütfen kullanmadan önce dikkatlice kullanım kılavuzunu okuyunuz ve muhafaza ediniz.
Çocuğunuzun güvenliği ve sağlığı için UYARI!
!Bu ürünü her zaman yetişkin gözetiminde kullanınız.
!
Biberon emziğini asla yalancı emzik olarak kullanmayınız.
!
Sıvıların uzun süreli ve devamlıemilmesi dişçürüklerine neden olur.
!
Beslemeye başlamadan önce gıda sıcaklığını kontrol ediniz.
!
Biberon, biberon emziği ve tüm parçalarıher kullanımdan önce tüm yönlere doğru
çekerek kontrol ediniz. Hasar veya incelme belirtileri gördüğünüzde kullanmayınız.
!
Ellerinizi iyice yıkayınız ve steril edilmişparçalara temas edecek yüzeylerin temiz
olduğundan emin olunuz.
!
İlk kullanımdan önce 5 dakika süre ile suda kaynatınız.
!
İlk ve her kullanımdan önce ürünün parçalarını çıkartıp yıkayarak temizleyiniz ve
hijyen için sterilizatör kullanarak veya kaynar suda 5 dakika kaynatarak steril
ediniz.
! Yıpranmaya neden olabileceğinden biberon emziğini tavsiye edilenden daha uzun
süre dezenfektan içerisinde, doğrudan güneş ışığı altında ya da direk ısıya maruz
bırakmayınız.
!
Isıtılmış bir fırına koymayın.
!
Bulaşık makinesinde yıkanabilir, ancak gıdaların renkleri parçaların renklerini
değiştirebilir ve üründe çizikler oluşabilir.
!
Aşındırıcı temizlik deterjanları ya da anti-bakteriyel temizlik ürünleri
KULLANMAYINIZ. Yoğun konsantre deterjan kullanımı biberon parçalarının
bozulmasına veya çatlamasına neden olabilir. Bundan kaçınınız ve böyle bir durum
meydana gelirse ürünü kullanmayınız.
!Mamalarıve biberonu mikrodalga fırında ISITMAYINIZ. Biberon içerisindeki
gıdalar eşit olarak ısınamayabileceğinden bebeğinizin ağzının yanmasına neden
olabilir. 6
!Hijyen nedeni ile biberon emziklerinin deliklerini kendiniz büyütmemelisiniz.
Bebeğiniz büyüdükçe uygun akışlıbiberon emziği kullanınız. Hijyen nedeni ile
biberon emziklerini en geç 1-2 ay kullanımdan sonra yenisi ile değiştirmeniz önerilir.
!Süt ve suyun dışında meyve suları ve aromalışekerli içecekler için kullanımı tavsiye
edilmemektedir.
!Kullanılmayan parçaları çocukların erişemeyeceği yerde saklayın. Çocuğunuzun
küçük parçalarla oynamasına, biberonu kullanırken yürümesine/koşmasına İZİN
VERMEYİNİZ.
DİKKAT
-Eğer pompa düzgün çalışmıyor ise kullanmayın ve tedarikçiye başvurun.
-Pompayıgebelik döneminde kullanmayın.
-Cihaz hijyenik olduğu için sadece kendiniz için kullanınız.
-Pompayıkullanım sırasında ağrıveya rahatsızlık hissederseniz kullanımıdurdurun ve
doktorunuza başvurun.
UYARILAR
-Motor ünitesini ve elektronik aksamınısuya ve neme maruz bırakmayınız, ıslak bez ile
temizleyiniz ardından kuru bir bez ile siliniz.

KSP01/00/12.04.2019KSP01/00/12.04.2019 7
-Nimo ® Elektronik Tekli Göğüs Pompalarını orijinal adaptörü veya 4x1.5V AA Alkaline
pil ile çalıştırınız. Her kullanımdan sonra kapalıolduğunu kontrol ediniz ve adaptör ile
kullandıysanız prizden çıkartınız.
-Maksimum süt seviyesi biberon kapasitesinden (150 ml) fazla olmamalıdır.
-Biberonu daima dik tutunuz.
İPUÇLARI
-Cihazıilk defa kullanacak anneler için kullanıma başlamadan 2-5 dk önce göğüs
uçlarının uyarılmasıtavsiye edilir.
-Süt sağmadan önce göğüslerinize masaj yapmanız daha iyi süt gelmesini sağlar.
-Göğüs uçlarınız serbest durumda olmalıdır göğüs pompasıbaşlığına temas etmemelidir.
6. Kullanım İçin Bilgi
GÖĞÜS POMPASI KULLANIM ZAMANI
Göğüs pompasısüt geldiği zaman veya sütü saklamak istediğinizde kullanın.
Doktorunuz aksini tavsiye etmedikçe göğüs pompasınıdoğumdan 2 ya da 4 hafta sonra
kullanmaya başlayın.
DİĞER DURUMLAR
Göğsünüzden bebeğinizi doyurmak için direk süt gelmediği zaman kullanabilirsiniz.
Bebeğinizi daha sonra doyurmak istiyorsanız göğüs pompasınıkullanarak sütünüzü
saklayabilirsiniz.
Bebeğinizden ayrıysanız ve yeniden bir araya geldiğinizde emzirmeye devam etmek
istiyorsanız, süt üretiminizi harekete geçirmek için sütünüzü düzenli olarak sağmalısınız.
8
7. Ürünün Kullanıma Hazırlanması
1) Tek yönlü süt valfini pompa gövdesi altındaki yere takınız. Mümkün olduğunca ileri
iterek yerine oturduğundan emin olunuz.
2) Sağım yapacağınız biberonu pompa gövdesinde ki yerine sıkıca oturana kadar saat
yönünde döndürerek takınız.

KSP01/00/12.04.2019KSP01/00/12.04.2019 9
3) Silikon emme diyaframınıresimde gösterildiği gibi pompa gövdesine yerleştiriniz ve
tam oturduğundan emin olunuz.

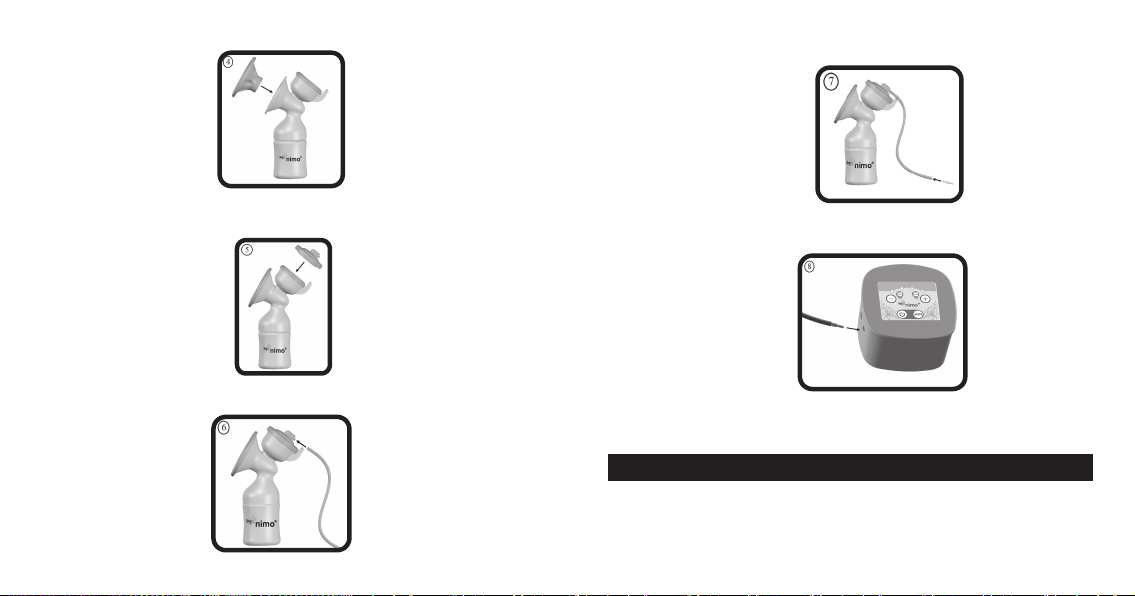

4) Silikon göğüs yastığınıpompa gövdesi üzerindeki göğüs hunisine yerleştirin. Yerine
tam olarak oturduğundan emin olana kadar ileri doğru itin. Göğüs yastığı parçasının
pompa gövdesinin huni kısmınıdışarıdan sarmalayacak şekilde oturduğundan emin
olun.
5) Huni kapağınıresimde gösterildiği gibi pompa gövdesinin üzerine takınız ve tam
oturduğudan emin olunuz.
6) Huni kapağınıüzerinde bulunan girişe hava hortumunun ucunu resimde gösteridiği
gibi takınız ve hava kaçırmadığından emin olunuz.
7) Hortum - motor ünitesi bağlantırekorunu resimde gösteriildiği gibi hava hortumunun
diğer ucuna takınız.

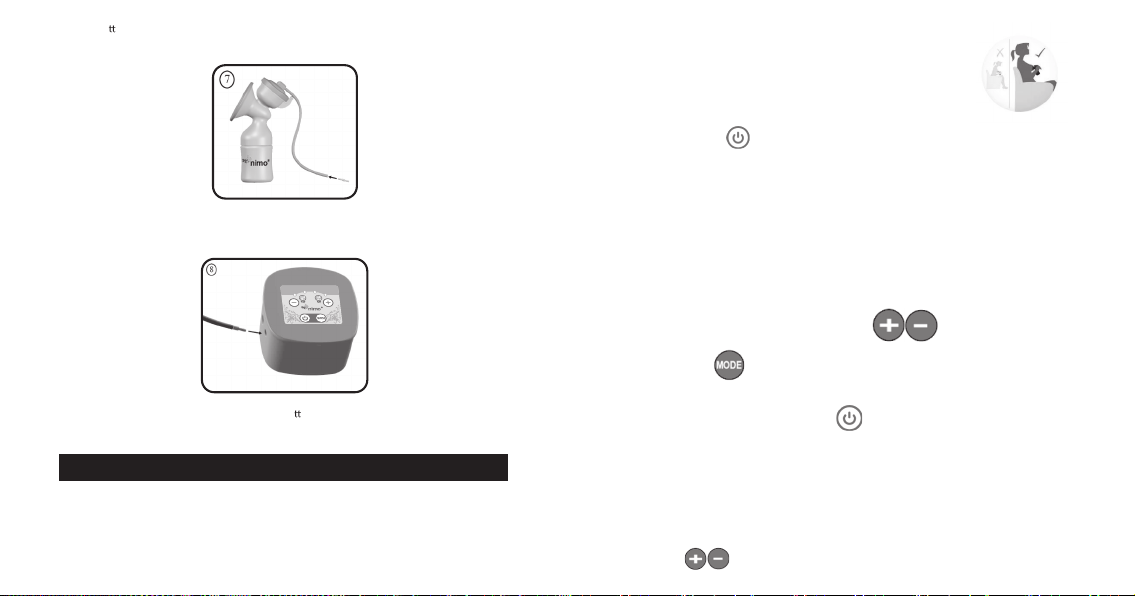

8) Hava hortumunun, bağlantırekoru takılıucunu resimde gösterildiği gibi motor
ünitesinin hava girişine sıkıca takınız.
8. Göğüs Pompasını Kullanma
Ellerinizi iyice yıkayın. Göğüslerinizin temiz olduğundan emin olun.
Pompanın doğru monte edildiğini kontrol ediniz.
10

KSP01/00/12.04.2019KSP01/00/12.04.2019 11
Cihazıaçmak için 5 sn. boyunca tuşuna basınız ve vakum işlemini başlatınız.
Doğal (biyonik) Ritim Modu
Cihaz doğal (biyonik) ritim modu 1. seviyede başlar. Doğal (biyonik) ritim modu 4
farklıvakum seviyesine sahip olmakla beraber bebeğin emme refleksini taklit eder. Bu
ritimde cihaz annenin göğsüne masaj yaparak sütün kolayca gelmesini ve annenin
rahat hissetmesini sağlar.
!Önemli: Göğüs ucu problemleri ve hassasiyetleri olan anneler doğal (biyonik) ritim
modun da sağım yapabilir.
Vakum seviyesini tuşlarınıkullanarak istediğiniz seviye ayarlayınız.
Doğal(biyonik) ritimden sabit ritim moduna geçmek için tuşuna basınız.
Sabit Ritim Modu
Cihazın sabit ritim modu normal kullanım ritim modudur. 4 farklıvakum seviyesine
sahip olan modda anne için uygun olan vakum seviyesi seçilir ve sağım gerçekleştirilir.
Bu modda da tuşlarıkullanılarak uygun vakum seviyesi belirlenir.
Cihazıkapatmak için tuşuna 3 sn. boyunca basılıtutunuz.
Dik pozisyonda oturabileceğiniz rahat bir koltuğa oturun. Sırtınızı
desteklemek için yastık kullanabilirsiniz. Lütfen pompanızı
yatarak kullanmayınız.
Montajıyapılmış göğüs pompasınıgöğsünüze bastırın. Göğüs
ucunun, tam ortaya gelecek şekilde ayarlayınız.
12
Cihazıkapatmak için tuşuna 3 sn. boyunca basılıtutunuz.
!Önemli: Doğal (biyonik) ve sabit ritim modlarıile vakum seviyeleri LED
göstergelerden kolaylıkla izlenebilir.
!Önemli: Nimo ® Elektronik Tekli Göğüs Pompalarınıverimli kullanmak için
başlangıçta doğal (biyonik) ritim modunda, sütünüz geldikten sonra süt sağmak için
sabit ritim modunda kullanmanızıöneririz.
!Uyarı: Eğer süt sağmayı başaramıyorsanız 5 dakikadan fazla sağım yapmayın.
Rahatlamayı deneyin, gün içerisinde başka bir zaman sağmayı deneyin.
9. Kullanımdan Sonra

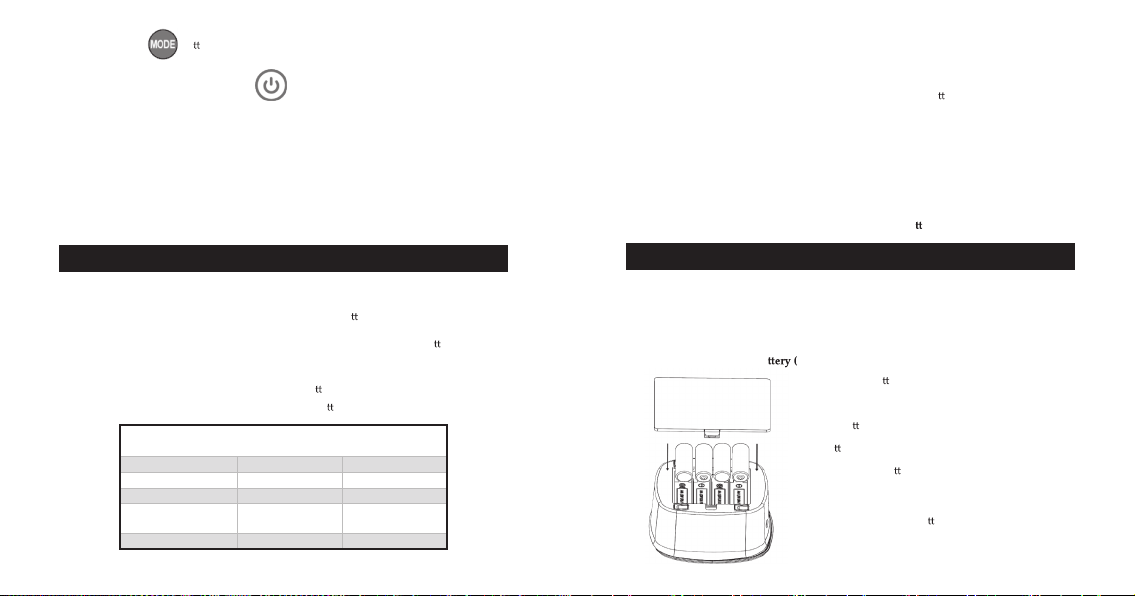

SÜTÜN MUHAFAZA EDİLMESİ
Bebeğinizi doyuracağınız süt sadece steril edilmişsaklama kabında muhafaza edilmelidir.
Göğsünüzden gelen sütü biberon ısıtıcısında 40 °C’de bekletebilir ve ilk 4 saat içerisinde
bebeğinizi doyurabilirsiniz.
Sütü dondurmak için, süt saklama kaplarını¾’ü geçmeyecek şekilde doldurarak genleşme
payıbırakın. Süt saklama kaplarına sütü sağdınız tarihi atın ve ilk önce eski sütü kullanın.
Sütün Saklanacağı
Ortam
Sütün Saklanacağı
Ortam Sıcaklığı
Anne Sütü
Saklama Süresi
Oda Sıcaklığı 19-25 °C 6 Saat
Buzdolabı>4 °C 3 Gün
Buzdolabı<4 °C 5 Gün
Buzdolabı
Dondurucu Bölmesi
14 Gün
Derin Dondurucu <-18 °C 6 Ay
Dondurucudan çıkarığınız süt öncelikle doğal olarak kendiliğinden çözülmelidir. Acil
durumlarda ısıtıcıyardımıile sütün çözülmesini sağlayabilirsiniz.
Doğal (biyonik) ritim modundan sabit ritim moduna geçmek için tuşuna basınız.

KSP01/00/12.04.2019KSP01/00/12.04.2019
Çözülen süt buzdolabında 24 saat saklanabilir.
!Uyarı: Çözülmüşsütü asla tekrar dondurmayın.
Donmuşsüt ılık su içerisinde yavaşyavaşya da biberon ısıtıcısında ısıtılabilir.
!Uyarı: Sütü asla mikrodalgada ısıtmayın. Antikor ya da gıda zehirlenmesine
sebep olabilir.
!Ek olarak sütün aşırı ısınmasına ve kaynamasına sebep olabilir. Boğazda
tahrişlere sebep verebilir.
!Dondurucudan çıkardığınız süt saklama kabınıdirek olarak kaynar suya
koymayın. Süt kabında kırılmalara, çatlamalara neden olabilir.
!Biberon içerisine direk kaynamış su koymayın, 20 dakika kadar soğumasını
bekleyin.
10. Güç Seçenekleri
AC/DC Adaptör (Ürün ile Birlikte Gelir)
AC Adaptörü, motor ünitesinin sağtarafında bulunan güç konektör soketine bağlayın.AC
Adaptörü boşbir prize takın. Göğüs pompası, yalnızca ürünle birlikte gelen AC/DC güç
adaptörüne takıldığında elektrik güvenliği sağlanır.
4X1.5 V AA Alkali Pil (Ürün İle Birlikte Gelmez)
Cihazın arkasında bulunan pil koruma kapağınıaçın ve
4 adet AA alkaline pili + ve – uçlarıcihaz pil yuvasında
gösterilen yerlere gelecek şekilde yerleştirip pil kapağını
hafifçe bastırarak kapatınız.
!Uyarı : Şarj edilebilir pil kullanmanız
tavsiye edilmez.
13 14
!Not: Cihazı uzun süreli kullanmayacaksanız pillerini cihazdan lütfen çıkartınız.
Tüm pilleri aynı anda değiştirin.
!Not: Biten pilleri çevre koruma ve geri dönüşüm yönetmeliklerine uygun bertaraf
edin.
11. PompayıTemizleme
!UYARI: Cihazın parçalarınısteril eikten sonra elleriniz ile temas etmeden önce
ellerinizin temiz olmasına dikkat edin. Temizlik sırasında parçaların temas eiği
yüzeylerin temiz olduğundan emin olun.
!UYARI: Ürünü ilk kez kullanmadan önce tüm parçalarıayırın, temizleyin ve
sterilize edin.
Hava hortumu ve bağlantırekorunu ASLA steril edilmemeli ve yıkanmamalıdır. Hortumun
veya bağlantırekorunun içinde kalan su, motor parçalarına zarar verebilir.
12. Saklama ve Taşıma
Cihaz paketi ile iyi havalandırılmış bir odada -25 ~ 55 °C sıcaklıkta 95% nem oranınıaşmayacak
ortamda saklanabilir.
Her kullanımdan sonra pompanın tüm parçalarınıçıkartıp sıcak sabunlu su ile yıkayın
ve iyice durulayın. Cihazın parçalarıbulaşık makinesinde de yıkanabilmektedir.
Motor ünitesini SADECE ıslak bir bezle temizleyiniz ve ardından kurulayınız. Ürünü
temizlemek için parlatıcı, aşındırıcıveya anti - bakteriyel malzemeler kullanmayınız.
Temizlenen parçalarısterilizatör kullanarak veya 5 dakika kaynayan suda kaynatarak
sterilize edin.
Vakum hortum bağlantılarının doğru takılıolduğunu ve emme valfinin herhangi bir
zarar görmemişolduğunu düzenli olarak kontrol ediniz.
Pompa gövdesi ve süt saklama kaplarıbulaşık makinesinde güvenle yıkanabilir ancak
gıdalardan gelen renklerden dolayırenk değişimi olabilir.
Sterilize edilen parçalarıtemiz bir yüzeyde kurumasınısağladıktan sonra birleştirip,
çocukların erişemeyecekleri bir yerde muhafaza edin.
1.
2.
3.
4.
5.
6.

KSP01/00/12.04.2019KSP01/00/12.04.2019
Paketi taşıma esnasında ıslanmaktan, darbelerden ve ezilmelerden koruyunuz. İşaretlenen
yöne göre yerleştiriniz.
Kutu İçeriği
oBir adet HNK-SUTPUMP-01 elektronik tekli göğüs pompası.
oKullanım kılavuzu
oAC/DC Adaptör
oYedek tek yönlü emme valfi
oGaranti belgesi
Aksesuarları
oSilikon Biberon Emziği
oTaşıma Çantası
13. Sorun Giderme
Sorun Çözümler
Cihaz çalışmıyor.
Hava hortumunun motor ünitesi ya da pompa
gövdesine takılıolduğundan emin olun.
Cihaz pil ile çalıştırılıyor ise pillerin doğru
yerleştirildiğinden ve dolu olduğundan emin olun.
Eğer cihaz AC/DC adaptör ile çalıştırılıyorsa
adaptörün sağlam olduğundan ve cihaza doğru
takıldığından emin olun.
Pompa vakum gücü çok zayıf
ya da pompa hiç vakum
yapmıyor.
Tek yönlü emme valfinin zarar görmemiş
olduğundan emin olun.
Cihazdaki tüm bağlantıların doğru yapıldığından
emin olun.
Göğüs pompasıbaşlığının göğsünüze tam
oturduğundan emin olun.
Göğüs hunisini önce göğsünüze bastırın, daha sonra
cihazıçalıştırmayıdeneyin.
Biberona süt gelmiyor.
Göğüs ucunuzun süt pompasıbaşlığını
ortaladığından emin olun.
Tek yönlü emme valfinin zarar görmemiş
olduğundan emin olun.
Göğüslerinizden süt gelip gelmediğinden emin olun.
15 16
14. Garanti Şartları ve Satış SonrasıDestek
Cihazın garanti süresi satın alındığı tarihten itibaren 2 yıldır.
!Uyarı: Eğer cihaz kullanıcı tarafından açılmış, zarar görmüşyada tamir edilmeye
çalışılmış ise garanti kapsamına alınmaz.
!Not: Lütfen garanti belgesi ile satış fişinizi almayı ve saklamayı kesinlikle
unutmayınız.
15. EMC (Elektromanyetik Uyumluluk) Beyanı
Bu cihaz radyo frekansında (RF) enerji üretmekte, kullanmakta ve yaymaktadır. Bu ekipman
kılavuzda belirtilen şekilde kurulmadığında ve kullanılmadığında, elektromanyetik girişime
neden olabilir.
Bu cihaz; “Ev ve Benzeri Yerlerde Kullanılan Cihazlar, Elektrik Aletleri ve Benzeri Cihazlar için
Gereksinimler” EN-55014-1 Standardına uygun şekilde test edilmişve kabul edilebilir limitlere
uygunluğu belirlenmiştir. Bu limitler, cihaz kılavuzda belirtildiği şekilde kullanıldığı takdirde,
cihazın elektromanyetik girişime (EMC) karşı kabul edilebilir seviyede koruma sağladığını
göstermektedir.
Bu cihaz, taşınabilir ve mobil RF iletişim aygıtlarından etkilenebilir. Bu cihaz, başka ekipmanla
birlikte saklanmamalıdır.
Bu cihaz ve EMC hakkında daha fazla bilgi edinmek için aşağıdaki tablolara bakınız.
Kılavuz ve imalatçının bildirimi- elektromanyetik emisyonlar
Bu cihaz aşağıda belirtilen elektromanyetik ortamda kullanılmak amacıyla tasarlanmıştır. Bu cihaz müşterisi ya da kullanıcısıbu
gibi ortamlarda kullanıldığından emin olmalıdır.
Emisyon testi Uyumluluk Elektromanyetik ortam- kılavuz
Harmonikler
IEC 61000-3-2 Sınıf A
Bu cihaz evlerde ve ev kategorisindeki binalarda kullanılmak üzere dağıtımıyapılan
düşük voltajlışehir şebekesine doğrudan bağlıolanlar dahil tüm kuruluşlarda
kullanılmaya elverişlidir.
Gerilim
Dalgalanmalarıve
Kırpışma
IEC 61000-3-3
Uyumludur

KSP01/00/12.04.2019KSP01/00/12.04.2019
Kılavuz ve imalatçının bildirimi- elektromanyetik bağışıklık
Bu cihaz aşağıda belirtilen elektromanyetik ortamda kullanılmak amacıyla tasarlanmıştır. Bu cihaz müşterisi ya da kullanıcısı
bu gibi ortamlarda kullanıldığından emin olmalıdır.
Bağışıklık Testi EN 55014-1
Test seviyesi
Uyumluluk
Seviyesi Elektromanyetik ortam- kılavuz
Elektrostatik
Boşalma Bağışıklılık
Deneyi (ESD)
IEC 61000-4-2
± 2 kV, ± 4 kV temas
±2 kV, ±4 kV,
±8 kV hava
± 2 kV, ± 4 kV temas
±2 kV, ±4 kV,
±8 kV hava
Zeminler tahta, beton veya seramik karo
döşeli olmalıdır. Sentetik malzemeyle
kaplızeminlerde bağıl nem oranıen az
%30 olmalıdır.
Elektriksel Hızlı
Geçici Rejim /
Patlama Bağışıklık
Deneyi
IEC 61000-4-4
1 kV
5 kHz’de 2 dakika
boyunca
1 kV
5 kHz’de 2 dakika
boyunca
Ekranlıodada, referans toprak düzlem
üzerinden 80 cm yükseklikteki yalıtkan
üzerinde test edilmiştir.
Ani Yükselmelere
Karşı Bağışıklık
Deneyi
Hat – Hat Arası
Boşalma
IEC 61000-4-5
± 1 kV ± 1 kV
Şebeke gücü kalitesi, tipik ticari veya
hastane ortamıkalitesinde olmalıdır.
Ani Yükselmelere
Karşı Bağışıklık
Deneyi
Hat - Toprak arası
Boşalma
IEC 61000-4-5
± 2 kV ± 2 kV
Gerilim Çukurları,
Kısa Kesintiler ve
Gerilim Değişmeleri
Bağışıklık Deneyi
(Gerilim Çukuru)
IEC 61000-4-11
0% U;0.5 devir 10ms
40% U;10 devir 200ms
70% U;25 devir 500ms
0% U;0.5 devir 10ms
40% U;10 devir 200ms
70% U;25 devir 500ms
Şebeke gücü kalitesi, tipik ticari veya
hastane ortamıkalitesinde olmalıdır.
Not: Udeğeri, deney seviyesi uygulanmadan önceki AC şebeke gerilimidir.
17
Kılavuz ve imalatçının bildirimi- elektromanyetik bağışıklık
Bu cihaz aşağıda belirtilen elektromanyetik ortamda kullanılmak amacıyla tasarlanmıştır. Bu cihaz müşterisi ya da kullanıcısı
bu gibi ortamlarda kullanıldığından emin olmalıdır.
Bağışıklık Testi EN 55014-1
Test seviyesi
Uyumluluk
Seviyesi Elektromanyetik ortam- kılavuz
RF Alanlar Tarafından
İndüklenen, İletilen
Bozulmalara Karşı
Bağışıklık Deneyi
IEC 61000-4-6
150 kHz ila 230
MHz arasında
3Vrms
80 % AM 1kHz’de
Sinüs Dalgası
%1 adımlarla, 2 sn
bekleme süresi.
150 kHz ila 230 MHz
arasında
3Vrms
80 % AM 1kHz’de
Sinüs Dalgası
%1 adımlarla, 2 sn
bekleme süresi.
Taşınabilir ve mobil RF iletişim ekipmanı, kablolar
da dahil olmak üzere bu cihazın herhangi bir
parçasına, verici frekansıiçin geçerli olan
denklemle hesaplanmış önerilen ayırma
mesafesinden daha yakın olmamalıdır.
Önerilen ayrım mesafesi:
= 0.35√
= 1.2√80 MHz ile 800 MHz
= 1.2√800 MHz ile 2.7 GHz
= 2.3√
Burada “ ” verici üreticisine göre watt (W)
cinsinden vericinin maksimum çıkış derecesi ve “d”
ise metre (m) cinsinden önerilen ayrım mesafesidir.
Elektromanyetik bir alan incelemesiaile belirlenen
sabit RF vericilerinin alan gücü, her frekans
aralığındaki uyum düzeyinden az olmalıdır.d
Aşağıdaki sembolle işaretli donanımın yakınında
parazit oluşabilir:
Not 1: Bu yönergeler her koşulda geçerli olmayabilir. Elektromanyetik yayılma; binalar, nesneler ve insanlar tarafından emilim
ve yansıtılmadan etkilenir.
18
