niteo JS0153-22 User manual

WYRZYNARKA
Z LASEREM
JIG SAW WITH LASER
Instrukcja obsługi
INSTRUCTION MANUAL

Spis treści
1 UŻYCIEZGODNEZPRZEZNACZENIEM .................................................... 4
2 DANETECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3 ZASADYBEZPIECZNEGOUŻYTKOWANIAIOSTRZEŻENIA ................................... 5
4 OBJAŚNIENIESYMBOLIIOZNACZEŃ ..................................................... 9
5 BUDOWA ............................................................................. 10
6 ZAWARTOŚĆZESTAWU................................................................. 12
7 UŻYTKOWANIE ........................................................................ 12
8 CZYSZCZENIEIPIELĘGNACJA .......................................................... 16
9 NAPRAWA ............................................................................ 16
10 PRZECHOWYWANIEITRANSPORT ....................................................... 16
11 UTYLIZACJA .......................................................................... 16
12 GWARANCJA ...........................................................................17
13 DEKLARACJAZGODNOŚCI.............................................................. 19
Model:JS0153-22
INSTRUKCJA ORYGINALNA
WYRZYNARKA
Z LASEREM

4
Wyrzynarkadocięciadrewna,tworzywsztucznychimetalu.Przestrzeganieinstrukcjizapewniabezpieczne
użytkowanieurządzenia.Urządzeniejestprzeznaczonedoprywatnegoużytkudomowego.
Zewzględunaobszarużytkowanianarzędziawartośćwibracjimożesięzmieniaćiwwyjątkowych
sytuacjachmożebyćonawyższaodpodanejwartościemisjiwibracji.
Podanawartośćemisjiwibracjizmierzonazostałazgodniezestandardowąnormąimożebyćzastosowana
doporównaniazinnymurządzeniem.
Nrpartii POJM220153
Model JS0153-22
Napięcieznamionoweurządzenia 230-240V~,50Hz
Moc 710W
Prędkośćbezobciążenian0 0-2800obr./min
Maksymalna głębokość cięcia w drewnie przy
kącie90˚ 65mm
Maksymalnagłębokośćcięciawstaliprzykącie
90˚ 6mm
Miesiącirokprodukcji 02/2022
Mocpromieniowanialasera <1mW
Długośćfalilasera 650nm
HałasiwibracjeokreślonezgodnieznormąEN62841-1
PoziomciśnieniaakustycznegoLpA 92dB(A)
OdchylenieKpA 5dB
PoziommocyakustycznejLwA 103dB(A)
OdchylenieKwA 5dB
Wartośćemisjiwibracjiah,B(cięciepłytywiórowej)
Wartośćemisjiwibracjiah,B 7,73m/s2
NiepewnośćKB1,5m/s2
Wartośćemisjiwibracjiah,M(cięciemetalu)
Wartośćemisjiwibracjiah,M 7,16m/s2
NiepewnośćKM1,5m/s2
1 UŻYCIE ZGODNE Z PRZEZNACZENIEM
2 DANE TECHNICZNE

5
OSTRZEŻENIE
Należy przeczytać wszystkie przepisy bezpieczeństwa i wszystkie instrukcje. Niestosowanie
się do przepisów bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub
ciężkie obrażenia ciała.
Należy zachować wszystkie przepisy bezpieczeństwa i instrukcje w celu użycia w przyszłości.
Użyte w ostrzeżeniach pojęcie „elektronarzędzie“ odnosi się do elektronarzędzi napędzanych prądem
(zprzewodemzasilającym)orazdoelektronarzędzinapędzanychakumulatorami(bezprzewoduzasilającego).
ZASADY OGÓLNE
1. Bezpieczeństwo w miejscu pracy
a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek i brak dostatecznego
oświetlenia w miejscu pracy może doprowadzić do wypadków.
b) Nie należy używać elektronarzędzi w otoczeniu zagrożonym wybuchem, w którym znajdują się np.
łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wywołują iskry, które mogą doprowadzić do zapłonu
pyłów lub oparów.
c) Podczas pracy, elektronarzędzie należy trzymać z daleka od dzieci i osób postronnych. Przy odwróceniu
uwagi można stracić kontrolę nad narzędziem.
2. Bezpieczeństwo elektryczne
a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno modykować wtyczki w żaden sposób. Nie
należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmodykowane wtyczki
i pasujące gniazda elektryczne zmniejszają ryzyko porażenia prądem.
b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje
zwiększone ryzyko porażenia prądem, gdy ciało osoby obsługującej elektronarzędzie jest uziemione.
c) Nie należy narażać elektronarzędzia na deszcz lub wilgoć. Wniknięcie wody do wnętrza elektronarzędzia
podwyższa ryzyko porażenia prądem.
d) Nigdy nie należy używać przewodu niezgodnie z jego przeznaczeniem. Nigdy nie wolno używać
przewodu do noszenia urządzenia, zawieszenia lub do wyciągania wtyczki z gniazda. Przewód należy
trzymać z daleka od wysokich temperatur, oleju, ostrych krawędzi lub ruchomych części urządzenia.
Uszkodzone lub poplątane przewody zwiększają ryzyko porażenia prądem.
Podanawartośćemisjiwibracjimożebyćzastosowanadowstępnegooszacowanianarażenianazagrożenia.
Podczasdługiejpracyzurządzeniem,wibracjewytwarzaneprzezurządzeniemogąspowodowaćbezwład
rękiiramion.Poniżejpodanezostałyprzykłady,wjakisposóbprzeciwdziałaćwibracjom:
• Nośrękawicewykonanezmiękkiegomateriału
• Przestańpracować,jeśliodczuwaszdyskomfortzwiązanyzwibracjami.
• Mocnetrzymanieurządzeniapozwolizmniejszyćpoziomwibracji.
• Jeżelipoziomwibracjijestwysoki,skontaktujsięzserwisemwcelunaprawy.
Hałas wytwarzany przez urządzenie może spowodować uszkodzenie słuchu. Poniżej podano przykłady,
wjakisposóbprzeciwdziałaćhałasowi:
• Nośochraniaczesłuchu.
• Przestańpracować,jeśliodczuwaszdyskomfortzwiązanyzhałasem.
• Jeżelipoziomhałasujestwysokibądźurządzeniewydajedziwneodgłosyiskontaktujsięzserwisem
wcelunaprawy.
Nigdynieowijajurządzeniawtkaninęlubinnymateriał,abyzmniejszyćhałas.Urządzenieniebędziewówczas
odpowiedniowentylowane.Ciepłogenerowaneprzezurządzeniemożewówczasspowodowaćryzykopożaru
iobrażeńciała
Wióry,opiłkiitp.mogąuszkodzićwzrok.Nośokularyochraniająceoczy.
Nośmaskęochronną.Zapobiegawdychaniupyłów,kurzuitd.
3 ZASADY BEZPIECZNEGO UŻYTKOWANIA I OSTRZEŻENIA

6
e) W przypadku, używania elektronarzędzia na wolnym powietrzu należy używać przewodu
przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania
na zewnątrz przewodu przedłużającego zmniejsza ryzyko porażenia prądem.
f) Jeżeli nie można uniknąć używania elektronarzędzia w wilgotnym środowisku, należy stosować
wyłącznik różnicowoprądowy (RCD). Użycie wyłącznika różnicowoprądowego (RCD) zmniejsza ryzyko
porażenia prądem.
3. Bezpieczeństwo osób
a) Należy zachować czujność, uważać na to, co się robi i podczas obsługi elektronarzędzia kierować
się zdrowym rozsądkiem. Używanie elektronarzędzi przez osoby zmęczone lub będące pod wpływem
narkotyków, alkoholu lub lekarstw jest zabronione. Moment nieuwagi przy użyciu elektronarzędzia może
doprowadzić do poważnych obrażeń ciała.
b) Należy stosować osobiste wyposażenie ochronne. Zawsze należy nosić okulary ochronne. Stosowanie
osobistego wyposażenia ochronnego, takiego jak maska przeciwpyłowa, nieślizgające się buty robocze,
hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko
wystąpienia obrażeń ciała.
c) Należy zapobiegać niezamierzonemu uruchomieniu narzędzia. Należy upewnić się, że włącznik/
wyłącznik znajduje się w pozycji wyłączonej przed włączeniem elektronarzędzia do sieci, podłączeniem
baterii, podnoszeniem lub przenoszeniem narzędzia. Trzymanie palca na włączniku/wyłączniku przy
przenoszeniu urządzenia lub podłączenie do prądu włączonego urządzenia, może doprowadzić do
wypadków.
d) Należy odłączyć wszelkie narzędzia regulacyjne lub klucze przed włączeniem urządzenia. Narzędzie lub
klucz podłączone do ruchomych części elektronarzędzia mogą doprowadzić do obrażeń ciała.
e) Należy unikać sytuacji, w której ciało użytkownika znajduje się w nienaturalnej pozycji. Należy dbać
o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Dzięki temu możliwa jest lepsza kontrola
elektronarzędzia w nieprzewidzianych sytuacjach.
f) Należy nosić odpowiednią odzież ochronną. Nie zakładać luźnej odzieży ani biżuterii. Włosy, ubranie
i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą
zostać wciągnięte przez poruszające się części.
g) W przypadku, gdy możliwe jest zamontowanie urządzeń odsysających lub pochłaniających pyły należy
upewnić się, czy są one właściwie podłączone i prawidłowo używane. Użycie urządzeń do pochłaniania
pyłów zmniejsza zagrożenie spowodowane pyłami.
h) Nie pozwól, aby rutyna użytkowania elektronarzędzia doprowadziła do ignorowania zasad
bezpieczeństwa narzędzi. Nieostrożne działanie może spowodować poważne obrażenia w ułamku
sekundy.
4. Użycie i dbałość o elektronarzędzia
a) Nie należy przeciążać elektronarzędzia. Do wykonania danej pracy należy używać takiego
elektronarzędzia, które jest do tego przewidziane. Odpowiednio dobranym narzędziem pracuje się lepiej
i bezpieczniej, w przewidzianym zakresie sprawności.
b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie,
którego nie można włączyć lub wyłączyć za pomocą włącznika jest niebezpieczne i musi zostać
naprawione.
c) Przed rozpoczęciem regulacji urządzenia, wymiany akcesoriów lub odłożeniem narzędzia należy
wyciągnąć wtyczkę z gniazda. Takie środki ostrożności zapobiegają niezamierzonemu włączeniu się
urządzenia.
d) Nieużywane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy dopuścić do
używania narzędzi przez osoby nieprzeszkolone lub które nie przeczytały niniejszych przepisów.
Używane przez nieprzeszkolone osoby elektronarzędzia są niebezpieczne.
e) Należy dbać o elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez
zarzutu i nie są zablokowane, a także czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ
na prawidłowe funkcjonowanie urządzenia. Uszkodzone elektronarzędzie należy przed użyciem oddać
do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.

7
f) Części tnące muszą być ostre i utrzymywane w czystości. Prawidłowo konserwowane elementy tnące,
które są odpowiednio naostrzone lepiej przywierają do powierzchni i zapewniają lepszą kontrolę cięcia.
g) Elektronarzędzia, osprzęt, końcówki itd. należy używać zgodnie z niniejszymi przepisami
bezpieczeństwa, w sposób jaki jest przewidziany dla danego typu urządzenia i rodzaju wykonywanej
pracy. Użycie elektronarzędzia do prac innych niż przewidziane może doprowadzić do niebezpiecznych
sytuacji.
h) Uchwyty i powierzchnie chwytające należy utrzymywać w stanie suchym, czystym i wolnym od oleju i
smarów. Śliskie uchwyty i powierzchnie chwytające nie pozwolą na bezpieczne obchodzenie się i kontrolę
narzędzia w nieoczekiwanych sytuacjach.
5. Serwis
a) Naprawę elektronarzędzia należy zlecić jedynie kwalikowanemu personelowi przy użyciu oryginalnych
części zamiennych. To gwarantuje, zachowanie bezpieczeństwa urządzenia.
b) Urządzenie nie zawiera części serwisowanych przez użytkownika. Nie naprawiaj urządzenia
samodzielnie. Zawsze zlecaj naprawę fachowcowi.
c) Nie wolno podejmować prób otwierania korpusu lub demontażu jakichkolwiek części urządzenia.
Wewnątrz nie znajdują się żadne części, które mogłyby zostać naprawione przez użytkownika.
d) Należy regularnie sprawdzać przewód zasilający, czy nie jest uszkodzony. Jeśli przewód jest uszkodzony,
elektronarzędzie nie może być użytkowane. Przewód należy niezwłocznie naprawić.
6. Dodatkowe instrukcje dla wyrzynarek
a) Podczas pracy, w których narzędzie tnące może stykać się z ukrytym przewodem lub własnym
przewodem, trzymaj elektronarzędzie za izolowane powierzchnie chwytne. Akcesoria tnące stykające
się z przewodem pod napięciem mogą sprawić, że odsłonięte metalowe części elektronarzędzia znajdą
się pod napięciem i mogą spowodować porażenie prądem elektrycznym.
b) Użyj zacisków lub innego praktycznego sposobu zamocowania i podparcia obrabianego przedmiotu na
stabilnej platformie. Trzymanie przedmiotu w rękach lub przy ciele powoduje, że jest niestabilny co może
prowadzić do utraty nad nim kontroli.
c) Podczas wykonywania prac, przy których element tnący mogłoby natrać na ukryte przewody
elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać za izolowane
powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przebicie napięcia na
części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.
d) Ręce należy trzymać z daleka od zakresu cięcia. Nie wsuwać ich pod obrabiany przedmiot. Przy
kontakcie z brzeszczotem istnieje niebezpieczeństwo zranienia się.
e) Elektronarzędzie uruchomić przed zetknięciem brzeszczotu z materiałem. W przeciwnym wypadku
istnieje niebezpieczeństwo odrzutu, gdy użyte narzędzie zablokuje się w obrabianym przedmiocie.
f) Należy uważać, by stopka podczas cięcia była bezpiecznie nałożona. Zablokowany brzeszczot może się
złamać lub doprowadzić do odrzutu.
g) Po zakończeniu pracy należy elektronarzędzie wyłączyć. Brzeszczot można wyprowadzić z obrabianego
materiału wtedy, gdy znajduje się on w bezruchu. W ten sposób uniknie się odrzutu i można odłożyć
bezpiecznie elektronarzędzie.
h) Należy używać jedynie nie uszkodzonych brzeszczotów bez zarzutu. Skrzywione lub tępe brzeszczoty
mogą się złamać lub spowodować siłę zwrotną.
i) Nie należy hamować brzeszczotu po wyłączeniu bocznym naciskiem. Brzeszczot może zostać
uszkodzony, złamać się lub spowodować reakcję zwrotną.
j) Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów
zasilających lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod
napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu
gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody
rzeczowe lub może spowodować porażenie elektryczne.
k) Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu
mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

8
l) Miejsce pracy należy utrzymywać w czystości. Mieszanki materiałów są szczególnie niebezpieczne. Pył
z metalu lekkiego może się zapalić lub wybuchnąć.
m) Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie
robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.
n) Nie wolno używać elektronarzędzia z uszkodzonym przewodem. Nie należy dotykać uszkodzonego
przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda.
Uszkodzone przewody podwyższają ryzyko porażenia prądem.
o) Nie należy obrabiać materiału zawierającego azbest. Azbest jest rakotwórczy.
p) W przypadku, gdy podczas pracy elektronarzędzia powstają szkodliwe dla zdrowia, łatwopalne lub
wybuchowe pyły, należy zastosować odpowiednie środki ochronne (na przykład niektóre pyły są
rakotwórcze); zaleca się używanie maski przeciwpyłowej, a po zakończeniu pracy odsysanie pyłu i
wiórów. Wióry, opiłki itp. mogą uszkodzić wzrok. Noś okulary ochraniające oczy. Noś maskę ochronną.
Zapobiega wdychaniu pyłów, kurzu itd.
7. Wskazówki bezpieczeństwa dla wskaźników laserowych
Etykiety w postaci:
znaku ostrzegawczego o zagrożeniu i etykiety objaśniającej, mają na celu zwrócenie uwagi użytkownika na
niebezpieczeństwo związane z nieprawidłowym posługiwaniem się wskaźnikiem laserowym.
• Promieńlasera(równieżpromieńodbityodpowierzchniobrabianegomateriału)jestniebezpiecznydla
oczuludziizwierząt.
Niewłaściwe używanie może doprowadzić do trwałego uszkodzenia wzroku! Nie wolno
demontować lasera z urządzenia.
• Każde nieprawidłowe użycie wskaźnika laserowego może doprowadzić do trwałego
uszkodzeniawzrokuludzilubzwierząt.
Podczas wykonywania prac elektronarzędziem z włączonym wskaźnikiem laserowym, nie
wolno kierować promienia lasera w stronę ludzi lub zwierząt.
• Zgodnie z normą EN 60825-1:2014-11, wskaźnik laserowy zaklasykowany został do
2klasyurządzeńlaserowych.Oznaczato,żelaser,któryemitujepromieniowaniewidzialne
w zakresie długości fali 400 nm do 700 nm jest bezpieczny dla chwilowej ekspozycji
(naświetlenia),leczmożebyćniebezpiecznyprzyumyślnymwpatrywaniusięwwiązkę.
Nie wolno pozostawiać elektronarzędzia ze wskaźnikiem laserowym bez dozoru. Nie wolno
również odkładać elektronarzędzia z włączonym wskaźnikiem laserowym.
• Dostęp nieprzeszkolonych osób postronnych, w tym dzieci, do urządzenia może
spowodowaćsytuację,wktórejteosoby,nawetwsposóbniezamierzony,użyjąwskaźnika
laserowegowceluoślepieniaosóblubzwierząt.
Nie wolno wykonywać regulacji modułu lasera, jego samodzielnej naprawy lub przeróbek.
• Wprzypadkuuszkodzeniawskaźnikalaserowego,urządzenienależyoddaćdonaprawy,do
autoryzowanego serwisu (naprawa odpłatna). Samodzielne próby regulacji, naprawy lub
przeróbkimogąspowodowaćuszkodzeniewzroku.
Otwór wyjściowy lasera znajduje się w części przedniej elektronarzędzia, w górnej osłonie
piły.
• Należyunikaćwłączaniawskaźnikalaserowegowprzypadku,gdypozycjacięciamogłaby
spowodować,żepromieńlaseraoświetliludzilubzwierzęta.

9
Wskaźnik laserowy włącza/wyłącza się poprzez naciśnięcie włącznika/wyłącznika wskaźnika laserowego.
Instrukcjaobsługijestrównieżdostępnapodadresemhttp://www.instrukcje.vershold.com
Uwaga! Przeczytajinstrukcjęobsługi,abyzredukowaćryzykoobrażeń.
Ogólny znak ostrzegawczy, zwraca uwagę każdego użytkownika
na ogólne niebezpieczeństwa. Występuje w połączeniu z innymi
wskazówkami ostrzegawczymi lub innymi symbolami, których
nieprzestrzeganiemożedoprowadzićdoobrażeńciałalubuszkodzenia
urządzenia.
ProduktzgodnyzwymaganiamidyrektywUniiEuropejskiej.
Klasa ochronności II – w urządzeniach tej klasy ochronności
bezpieczeństwopodwzględem porażeniowym jest zapewnioneprzez
zastosowanie odpowiedniej izolacji – podwójnej lub  wzmocnionej –
którejzniszczeniejestbardzomałoprawdopodobne.
Utylizacja urządzeń elektrycznych i elektronicznych – patrz punkt
UTYLIZACJAwniniejszejinstrukcji.
Odłączyćurządzenieodźródłazasilania.
Nosić nauszniki ochronne. Hałaspowodujepostępującąutratęsłuchu
Wczasiepracymożedochodzićdopowstawaniapowodującychutratę
wzrokuiskier,opiłek,drzazglubodprysków.
Znaktowarowy,któryoznacza,żeproducentwniósłwkładnansowy
w budowę i funkcjonowanie systemu odzysku i recyklingu odpadów
opakowaniowych.
Wiązkalasera.
4 OBJAŚNIENIE SYMBOLI I OZNACZEŃ

10
Ostrzeżenie dotyczące promieniowania laserowego emitowanego
przez urządzenie. Nie należy patrzeć na wiązke lasera, gdyż jest to
niebezpiecznedlawzroku.
Oznaczeniemateriału,zktóregowykonanejestopakowanie–tektura
falista
Segreguj odpady – oznakowanie wskazujące potrzebę segregacji
odpadów.
Oznaczeniepojemnika,doktóregopowinnientraćkarton–PAPIER.
5 BUDOWA
7
6
123
19
4
5
8
18
9
10
12
11
13

11
1. Regulatorprędkościskokowej(1–6)
2. Włącznik
3. Blokadawłącznika
4. Uchwyt
5. Przewódzasilający
6. Kanałwydmuchuwiórów
7. Podstawa
8. Regulatorwahańbrzeszczotu
9. Brzeszczot
10. Blokadawahańbrzeszczotu
11. Blokadaosłonypyłowej
12. Osłonaprzeciwpyłowa
13. Gniazdobrzeszczotu
14. Śrubyimbusowe
15. Złącze do rury odkurzacza
odprowadzającejwióry
16. Prowadnicarównoległa
17. Kluczimbusowy
18. Laserprowadzący
19. Włącznik/wyłączniklasera
20. Szczotkiwęglowe
17
15
16
Widokodspodu
14
9
20

12
Ilość Element
1Wyrzynarkazlaserem
1Brzeszczotdodrewna
1Złączedoruryodkurzaczaodprowadzającejwióry
1Kluczimbusowy
1Prowadnicarównoległa
2Szczotkawęglowa
1Instrukcjaobsługi
Otwórzopakowanieiostrożniewyjmij urządzenie. Sprawdź,czyzestawjestkompletnyibez uszkodzeń.
Upewnijsię,żeczęściztworzywsztucznychniesąpęknięteaprzewódsieciowyniejestuszkodzony.Jeśli
stwierdzisz,żebrakujeczęści,bądźsąuszkodzone,nieużywajurządzenia,leczskontaktujsięzesprzedawcą.
Zachowajopakowanielubzutylizujzgodniezlokalnymiprzepisami.
Uwaga! Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części
opakowania (torby plastikowe, kartony, styropian itp.). Niebezpieczeństwo uduszenia!
Poniższeczęścipowinnyznajdowaćsięwzestawie:
7.1 Montaż/demontaż brzeszczotu
1. Upewnijsię,żeurządzeniejestodłączoneodźródłazasilania.
2. Wybierzbrzeszczotwzależnościodprzecinanegomateriału.
3. Podnieśosłonęztworzywasztucznego.
4. Naciśnijiprzekręćkciukiemjednejrękigniazdobrzeszczotuwkierunkuzgodnymzruchemwskazówek
zegaraadrugąrękąwłóżbrzeszczot.
6 ZAWARTOŚĆ ZESTAWU
7 UŻYTKOWANIE

13
5. Brzeszczotmusibyćskierowanyprzeciwnieniżurządzenie.
6. Zwolnijgniazdobrzeszczotu,abypowróciłosamoczynniedopoprzedniegopołożenia.
7. Sprawdźpoprawnośćzamocowaniabrzeszczotuprzezpociągnięciego.
Uwaga! Ryzyko skaleczenia o zęby brzeszczotu! Zachowaj ostrożność.
Abywyciągnąćbrzeszczotpostępujemywtejsamejkolejnościcoopisanepowyżejleczzamiastwkładania
brzesczotuwyjmujemygo.
7.2 Włączanie/wyłączanie urządzenia
1. Podłączwtyczkędogniazdazasilaniaoparametrachzgodnychzopisanyminatabliczceznamionowej.
2. Abyuruchomićurządzenienależynacisnąćwłącznik.
3. Abywyłączyćurządzeniepuszczamywłącznik.
Uwaga! Po wyłączeniu urządzenia, brzeszczot wciąż porusza się siłą bezwładności. Zachowaj
ostrożność. Ryzyko skaleczenia!
7.3 Blokada włącznika
Abyzablokowaćwłączniknależygonacisnąćanastępniewcisnąćprzyciskblokadywłącznika.
Abyodblokowaćwłączniknależyponowniegoprzycisnąć.

14
7.4 Regulator prędkości skokowej
Możliwejestregulowanieprędkościskokówbrzeszczotu.Możemytozrobićwzakresie1–6przekręcając
regulatorprędkościskokowej.

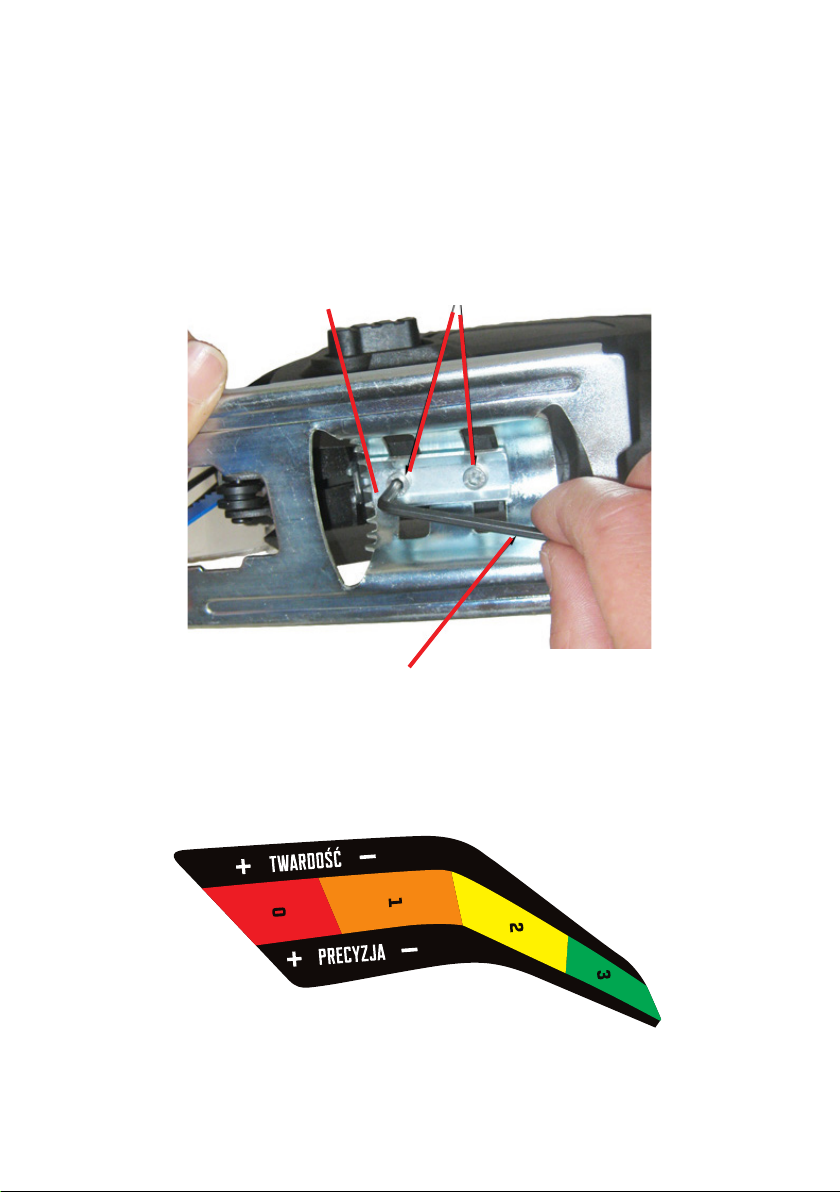

7.5 Regulacja kąta ustawienia stopy prowadnicy
Abywyregulowaćkątustawieniastopyprowadnicynależyodkręcićkluczemimbusowym(wzestawie)dwie
śrubyimbusoweznajdującesięnaspodzieurządzenia.
Wyrzynarkęzlaseremmożnaustawićpodkątem45,30,15i0stopni.Postawaposiadaząbkowanie,które
umożliwiazablokowanie jej. W związku ztym podczas regulacji należy nieznacznie przesunąć jądotyłu,
ustawićoczekiwanykątanastępniezpowrotemprzesunąćjądoprzodu,abyzablokować.Następnienależy
przykręcićśrubyimbusowe.
Kluczimbusowy
Śrubyimbusowe
Ząbkowanie
7.6 Regulacja wahań brzeszczotu
Możliwajestregulacjawahańbrzeszczotuwzakresie0–3.Napozycji„0”brzeszczotniebędziewykonywał
dodatkowychwahańdoprzoduumożliwiającychłatwiejszecięcie.Napozycji„3”wahaniabędąnajwiększe.
Regulację wahań brzeszczotu dokonujemy w zależności od twardości przecinanego materiału. Materiały
miękkiemożemyciąćbardziejagresywnieustawiającregulatorwahańbrzeszczotunapozycję„3”.

15
7.7 Porady dotyczące cięcia
UWAGA! Do zestawu dołączony jest brzeszczot do cięcia drewna. Nie można go używać do innych
materiałów.
Brzeszczoty do tworzyw sztucznych i metalu nie są dołączone do zestawu.
Cięciemetaluzajmujedużowięcejczasuniżcięciedrewna.Dometaluużywajodpowiednichbrzeszczotów
(niedołączonedozestawu).Przedrozpoczęciemwyrzynaniaposmarujlinięcięciacienkąwarstwąoleju.

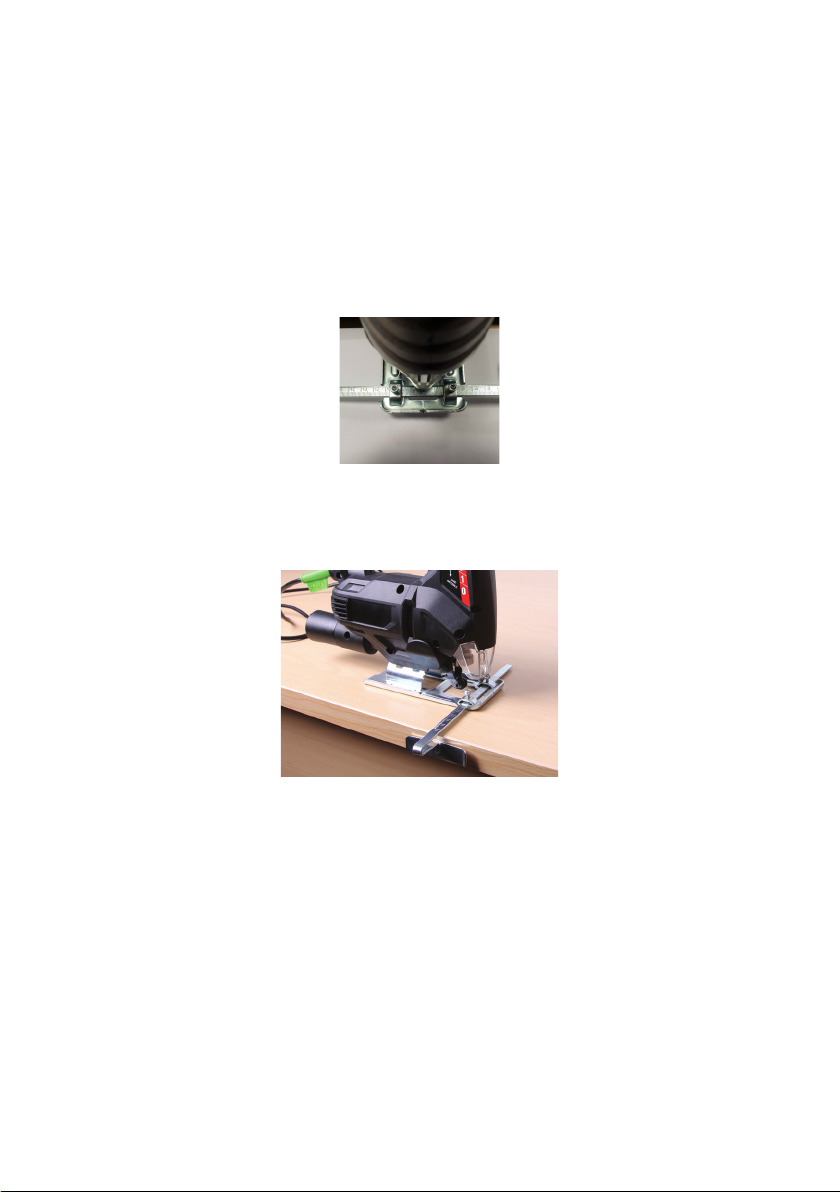

7.8 Montaż prowadnicy równoległej.
OSTRZEŻENIE! Przed montażem lub montażem akcesoriów upewnić się, że narzędzie jest wyłączone i
odłączoneodprądu.
1. Przy powtarzalnym, równym cięciu na szerokość do 150mm można użyć prowadnicy równoległej z
centymetrowąpodziałką.Zapewnionawykonanieszybkiego,równegoiczystegocięcia.
2. Prowadnicę równoległą montuje się w otworach prostokątnych z boku podstawy z ogranicznikiem
skierowanym do dołu. Przesunąć prowadnicę na pożądaną pozycję wyznaczającą odpowiednią
szerokość cięcia jak na powyższym zdjęciu. Dokręcić zabezpieczające śruby imbusowe kluczem
imbusowym dołączonym do zestawu w celu zabezpieczenia prowadnicy w miejscu. Na poniższym
zdjęciuprzedstawionejestprawidłoweużytkowanieprowadnicyrównoległej.
7.9 Montaż/demontaż złącza do rury odkurzacza odprawdazającej wióry
Złączedoruryodkurzacza–adapter-doodsysaniawiórówułatwiautrzymanieczystościwmiejscupracy,
dziękiumożliwieniuużytkownikowipodłączniaelektonarzędziadoodkurzacza.
Adapter do odsysania wiórów należy połączyć z odkurzaczem, który odporny jest na pyły powstające
podczasobrabianiaróżnychmateriałów.
Złączedoodsysaniawiórów(15)należynałożyćnakanałwydmuchuwiórów(6).Należyumieścićzłącze(15)
wtakisposób,abyjegowypustkiweszływotworynakanalewydmuchuwiórów(6),anastępnieprzekręcić
złącze (15) zgodnie z ruchem wskazówek zegara (patrząc od tyłu elektronarzędzia) do momentu jego
zablokowania. Po nałożeniu złącza należy podłączyć rurę zasysającą odkurzacza, który jest odporny na
pyłypowstającepodczasróżnychmateriałów.Należyupewnićsię,iżodkurzaczjestwłączonyabyzapewnić
pochłonięciewióróworazpyłupodczaspracyelektronarzędzia.
Abyzdemontowaćzłącze(15),należynajpierwodłączyćodniegoruręodkurzacza,anastępnieprzekręcić
jeprzeciwniedoruchuwskazówekzegara(patrzącodtyłu elektronarzędzia)i zdjąćzkanałuwydmuchu
wiórów(6).

16
Właściwe i regularne czyszczenie zapewnia bezpieczeństwo użytkowania oraz przedłuża żywotność
urządzenia.
Ostrzeżenie! Wyłącz urządzenie i pozostaw do ostygnięcia przed wykonaniem czyszczenia
ikonserwacjiwceluuniknięciaoparzenia.
Urządzenia zabezpieczające, szczeliny wentylacyjne i obudowa silnika powinny być w miarę możliwości
zawszewolneodpyłuizanieczyszczeń.
Urządzeniewycieraćsuchąściereczkąlubprzedmuchaćsprężonympowietrzemoniskimciśnieniu.
Zalecasięczyszczenieurządzeniabezpośredniopokażdorazowymużyciu.
Należyuważać,abydownętrzaurządzenianiedostałasięwoda.Niezanurzaćurządzeniaanijegoczęściw
wodzieiinnychpłynach.
Częścitnącemusząbyćostreiutrzymywanewczystości.Prawidłowokonserwowaneelementytnące,które
sąodpowiednionaostrzonelepiejprzywierajądopowierzchniizapewniająlepsząkontrolęcięcia.
Uwaga!
Nie stosować do czyszczenia żadnych środków chemicznych, alkalicznych, ściernych lub
dezynfekujących, gdyż mogą szkodliwie wpływać na powierzchnię urządzenia
Urządzenieniezawieraczęściserwisowanychprzezużytkownika.Nienaprawiajurządzeniasamodzielnie.
Zawszezlecajnaprawęfachowcowi.
Jeżeliprzewódzasilającyjestuszkodzony,musizostaćwymienionyprzezproducenta,serwistechnicznylub
wykwalikowanąosobę.
a) Urządzenienależyczyścićzgodniezopisem.Zalecanejestprzechowywanieurządzeniaworyginalnym
opakowaniu.
b) Zawszeprzechowujurządzeniewsuchymwentylowanymmiejscu,niedostępnymdladzieci.
c) Chronićurządzenieprzedwibracjamiiwstrząsamipodczastransportu.
Materiałyzopakowanianależyzabezpieczyćprzeddziećmi,gdyżstanowiąźródłozagrożenia.
Utylizacjiopakowanianależydokonaćzgodniezprzepisamilokalnymi.
Właściwa utylizacja urządzenia:
1. Zgodniez dyrektywąWEEE2012/19/UE symbolemprzekreślonego kołowegokontenera na
odpadyoznaczasięwszelkieurządzeniaelektryczneielektronicznepodlegająceselektywnej
zbiórce.
2. Pozakończeniuużytkowanianiewolnousuwaćniniejszegoprodukturazemzodpadamikomunalnymi,
lecznależygooddaćdopunktuzbiórkiirecyklinguurządzeńelektrycznychielektronicznych.
3. Składnikiniebezpieczneznajdującesięwsprzęcieelektronicznymielektrycznymwpływająnegatywnie
naśrodowiskoizdrowieludzi.
4. Zastosowanewurządzeniutworzywanadająsiędopowtórnegoużyciazgodniezichoznaczeniem.Dzięki
8 CZYSZCZENIE I PIELĘGNACJA
9 NAPRAWA
10 PRZECHOWYWANIE I TRANSPORT
11 UTYLIZACJA

17
Wcelureklamacjiproduktunależy dostarczyć urządzenie do Punktu Obsługi Klienta w dowolnym sklepie
sieci Biedronka.
Wszystkiepytaniaiproblemyzwiązanezfunkcjonowaniemwyrobu,zgłoszeniemreklamacjimożnakierować
naponiższyadrese-mail:
• [email protected]
• lubkontaktowaćsiętelefonicznie: [phone]
Informacjeostatusienaprawymożnauzyskaćkontaktującsięzserwisem.
SerwisgwarancyjnyipogwarancyjnyurządzeńprowadzirmaQUADRA-NETSp.zo.o.
• tel.61/8534444
• tel.kom.664448800
• email:[email protected]
• www:www.quadra-net.pl
Twojaopiniajestdlanasważna.Oceńnaszproduktpodadresem:www.vershold.com/opinie
Producent (Gwarant):
VERSHOLDPOLANDSp.zo.o.
ul.ŻwirkiiWigury16A,
02-092Warszawa,Polska
WyprodukowanowChinach
12 GWARANCJA
powtórnemuużyciu,wykorzystaniu materiałówlub innymformomwykorzystania zużytychurządzeń
wnosząPaństwoistotnywkładwochronęnaszegośrodowiska.
5. Informacjiowłaściwympunkcieusuwaniazużytychurządzeńelektrycznychielektronicznychudzieli
Państwuadministracjagminnalubsprzedawcaurządzenia.

18
Ogólne warunki gwarancji
1. Gwarant niniejszego produktu gwarantuje, że w okresie 36 miesięcy od daty zakupu produktu,
potwierdzonej prawidłowo wypełnioną kartą gwarancyjną, produkt będzie,wedle uznania Gwaranta,
podlegał:
a) bezpłatnejnaprawieprzezGwaranta,zzastrzeżeniem,żezdemontowane,uszkodzonelubwadliwe
częściproduktuwceluzapewnieniabezpieczeństwaKlientastająsięwłasnościąGwaranta,
b) wymianieproduktunanowywmiejscuzakupuproduktu,wzwiązkuzczymuszkodzonylubwadliwy
produktstajesięwłasnościąGwaranta,
c) zwrotowiwzamianzazwrotcenyzazakupionyprodukt,wzwiązkuzczymuszkodzonylubwadliwy
produktstajesięwłasnościąGwaranta.
2. Zaproduktuszkodzonyuważasiętakiprodukt,któryniespełniafunkcjiokreślonychwinstrukcjiobsługi,
aprzyczynątegostanujestwewnętrznawłaściwośćurządzenia.
3. UprawnionydogwarancjijestzobowiązanydostarczyćurządzeniedoPunktuObsługiKlientawdanym
sklepiewcelureklamacjisprzętu.Przyrealizacjiuprawnieńztytuługwarancjinależyokazaćprawidłowo
wypełnionąkartęgwarancyjnąlubparagon/fakturęzakupuorazwskazaćmożliwiedokładnyopiswady
urządzenia,wszczególnościzewnętrzneobjawywadyurządzenia.
4. Kartagwarancyjnabezpieczątki,datysprzedaży,podpisusprzedawcyjestnieważna.
5. Gwarancjanieobejmujeproduktówzuszkodzeniamimechanicznyminiepowstałymizwinyproducenta
lub dystrybutora, a w szczególności z powodu wadliwego użytkowania lub wynikłymiw następstwie
działaniasiływyższej.
6. Gwarancją nie są objęte produkty, w których usunięta została plomba zabezpieczająca, chyba, że
dokonałtegouprawnionypracownikserwisu.
7. Punktnaprawczydołożywszelkichstarań,abydokonaćnaprawywterminie21dni.Termintenmożeulec
przedłużeniudo1miesiącawprzypadkuzaistnieniapotrzebyzakupuczęścizapasowych,któryminie
dysponujeaktualniepunktnaprawczy.
8. Zalecasięreklamowaniesprzętukompletnegocelemusprawnieniadziałańserwisowych.
9. Niniejsza gwarancja na sprzedanytowar konsumpcyjny niewyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej zgodnie z
postanowieniamiKodeksuCywilnegozdnia23kwietnia1964roku(Dz.U.2014.121).
10. Terytorialnyzasięgochronygwarancyjnej:terytoriumRzeczpospolitejPolskiej.
Karta gwarancyjna
1. Stempel .................................................................................
2. Datasprzedaży ..........................................................................
3. Podpis ..................................................................................
4. Nazwasprzętu ..........................................................................
5. Modelsprzętu ...........................................................................
6. Nrseryjnylubnrpartii....................................................................

19
13 DEKLARACJA ZGODNOŚCI

20
