Nobles scout 3 User manual

Model Part No.:
1071116
TwinMax™ Technology
TennantTrue® Parts
www.nobles.com
Scout 3
Manual Push Sweeper
Barredora manual de empuje
Balayeuse autotractèe manuelle
9009653
Rev. 03 (09-2014)
Operator and Parts Manual
Manual de funcionamiento y lista de componentes
Manuel de fonctionnement et liste des pièces
EN
ES
FR
TM

EN English
2Nobles Scout 3 (09-2014)
Introduction
This manual is furnished with each new model. It
provides necessary operation and maintenance
instructions and replacement parts information.
Read all instructions before using
this machine.
Intended Use
This manual push sweeper is intended for commercial
use, for example in buildings, warehouses, parking lots
and sidewalks. It is designed for indoor and outdoor use
and suitable for picking up dry, nonflammable dust and
debris on dry hard floor and carpet surfaces. It is not
suitable for wet surfaces or for picking up flammable or
hazardous materials.
General Information
This machine will provide excellent service. However,
the best results will be obtained at minimum costs if:
The machine is operated with reasonable care.
The machine is maintained regularly - per the
machine maintenance instructions provided.
The machine is maintained with manufacturer-
supplied or equivalent parts.
Protect the Environment
Please dispose of packaging materials and
used machine components in an
environmentally safe way according to local
waste disposal regulations.
Always remember to recycle.

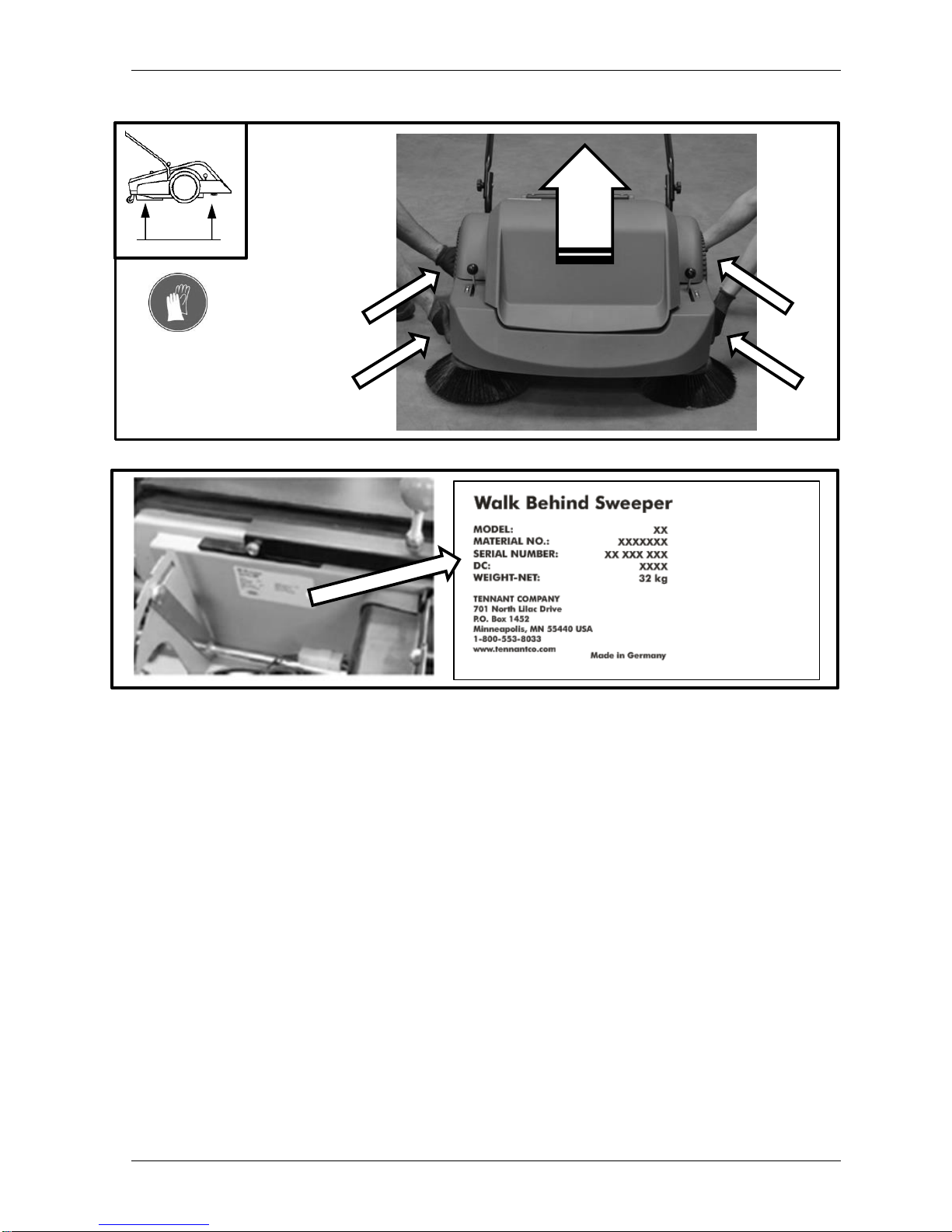

Machine Data
Please fill out at time of installation for future reference.
Model No. - __________________________________
Serial No. - __________________________________
Installation Date - _____________________________
Technical Specifications
Model
Scout 3
Length
1092 mm / 43 in
Width
760 mm / 30 in
Height
416 mm / 16,5 in
Weight
30 kg / 66 lb
Sweeping Path Width
900 mm / 35 in
Main Brush Width
500 mm / 20 in
Side Brush Diameter
320 mm / 13 in
Hopper Capacity
50 L / 53 qt
Productivity Rate (Net)
1740 m²/hr / 18750 ft²/hr
Tennant Company
PO Box 1452, Minneapolis, MN 55440 USA
Phone: [phone] or [phone]
www.tennantco.com
Original Instructions. Copyright © 2012 TENNANT Company.
All rights reserved. Printed in Germany.
Specifications and parts are subject to change without notice.
IMPORTANT SAFETY INSTRUCTIONS
This symbol warns the operator of hazards and
unsafe practices which could result in severe
personal injury or death.
WARNING - To reduce the risk of fire or Injury:
1. Use only as described in this manual.
2. Operators shall be adequately instructed on the
use of this machine.
3. This machine is not intended for use by persons
(including children) with reduced physical, sensory
or mental capabilities, or lack of experience and
knowledge.
4. Do not use on wet surfaces. This machine is for dry
use only.
5. Do not pick up any type of liquid, hazardous dust or
toxic materials.
6. Do not pick up anything that is burning or smoking,
such as cigarettes, matches, or hot ashes.
7. Do not pick up objects such as cords, strings and
wires that may entangle brush.
8. Do not use machine if not in proper operating
condition.
9. Wear a dust mask, protective glasses and gloves in
dusty environments.
10. Wear heavy gloves when removing sharp objects
from hopper.
11. Use caution when lifting full hopper to avoid back
strain.
12. Dispose of debris in an environmentally safe way.
13. Do not allow to be used as a toy. Close attention is
necessary when used by or near children.
14. Keep hair, loose clothing, fingers, and all parts of
body away from openings and moving parts.
15. Do not operate machine without hopper in place.
Empty hopper of debris after each use.
16. Do not modify machine from its original design.
17. Keep children and unauthorized persons away
from machine when in use.
18. Not do use machine to transport people or objects.
19. Do not wheel up or down stairs.
20. Use assistance when lifting machine.
21. Use only manufacturer-supplied or equivalent
replacement parts.
22. Do not expose machine to rain or moisture. Store
indoors.
SAVE THESE INSTRUCTIONS

Español ES
Nobles Scout 3 (09-2014) 3
Introducción
Este manual se incluye en todos los modelos nuevos.
Proporciona las instrucciones necesarias para su
utilización y mantenimiento, así como información
sobre los repuestos.
Lea todas las instrucciones antes
de utilizar esta máquina.
Uso previsto
Este cortacésped manual está pensado para su uso
comercial en edificios, almacenes, aparcamientos y
aceras, entre otros. Está diseñado para interior y
exterior y además recoge el polvo y los restos de
suciedad secos y no inflamables de los suelos secos y
alfombras. No es apropiado para superficies mojadas o
para recoger materiales inflamables o peligrosos.
Información general
Esta máquina ofrece un funcionamiento excelente. Sin
embargo, los resultados serán óptimos a un coste
mínimo si:
Maneja la máquina con un cuidado razonable.
Realiza las operaciones de mantenimiento con
regularidad, de acuerdo con las instrucciones adjuntas.
Las operaciones de mantenimiento de la máquina se
realizan con piezas suministradas por el fabricante o
equivalentes.
Proteja el medio ambiente
Deseche el material de embalaje y los
componentes usados de la máquina de forma
segura para el medio ambiente, de acuerdo
con las normas locales sobre desecho de
residuos.
No olvide reciclar.
Datos de la máquina
Rellene esta ficha cuando realice la instalación, para utilizarla
como referencia en el futuro.
Número de modelo - ____________________________
Número de serie - ______________________________
Fecha de instalación - ___________________________
Especificaciones técnicas
Modelo
Scout 3
Longitud
1092 mm / 43
Anchura
760 mm / 30''
Altura
416 mm / 16,5''
Peso
30 kg / 66 lb
Anchura de la pista de barrido
900 mm / 35''
Anchura del cepillo principal
500 mm / 20''
Diámetro del cepillo lateral
320 mm / 13''
Capacidad de la caja colectora
50 L / 53 cuartos
Productividad media (neta)
1740 m²/hr / 18.750 pies²/hr
Tennant Company
PO Box 1452, Minneapolis, MN 55440 USA
Teléfono: 001-800-553-8033 o 001-763- 513-2850
www.tennantco.com
Instrucciones originales. Copyright © 2012 TENNANT Company.
Todos los derechos reservados. Impreso en Alemania.
Las características técnicas y las piezas están sujetas a modificaciones
sin previo aviso.
MEDIDAS DE SEGURIDAD
Este símbolo advierte al operario de los riesgos y
hábitos peligrosos que podrían causar lesiones
corporales graves o mortales.
ADVERTENCIA: para reducir el riesgo de
incendios o lesiones:
1. Utilice la máquina únicamente tal y como se
describe en este manual.
2. Los operarios deben recibir una instrucción
adecuada con respecto al uso de esta máquina.
3. Esta máquina no está pensada para su uso por
personas (incluyendo niños) con discapacidades
físicas, sensoriales o mentales, o con falta de
experiencia y conocimientos.
4. No utilice la máquina sobre superficies mojadas.
La máquina debe usarse siempre en seco.
5. No recoja ningún tipo de líquido, polvo peligroso o
materiales tóxicos.
6. No recoja restos ardiendo o humeantes como
cigarrillos, cerillas o cenizas calientes.
7. No recoja objetos como cuerdas, hilos o cables
que pudieran enredar el cepillo.
8. No utilice la máquina si no está en buenas
condiciones de funcionamiento.
9. En ambientes con mucho polvo, protéjase con una
mascarilla contra el polvo, gafas y guantes.
10. Protéjase con guantes cuando retire objetos
punzantes del filtro.
11. Sea precavido cuando levante la caja colectora
llena para evitar dolores de espalda.
12. Deshágase de los restos y desechos de forma
respetuosa con el medio ambiente.
13. No permita que la máquina se utilice como un
juguete. Preste especial atención cuando la máquina
se esté utilizando en la proximidad de niños.
14. Mantenga las partes del cuerpo, como el cabello
o los dedos y prendas sueltas alejadas de los
orificios y piezas móviles.
15. No utilizar la máquina sin estar la caja colectora
instalada. Vacíe de desechos la caja colectora
después de cada uso.
16. No modifique el diseño original de la máquina.
17. Mantenga a los niños y a las personas no autorizadas
alejados de la máquina mientras esté en uso.
18. No utilice la máquina para transportar personas u
objetos.
19. No baje ni suba escaleras utilizando las ruedas de
la máquina.
20. Pida ayuda para levantar la máquina.
21. Utilice únicamente repuestos suministrados o
aprobados por el fabricante.
22. No exponga la máquina a la lluvia o humedad.
Guárdela en un lugar cerrado.
GUARDE ESTAS INSTRUCCIONES

FR Français
4Nobles Scout 3 (09-2014)
Introduction
Ce manuel accompagne chaque nouveau modèle. Il
fournit les instructions nécessaires au fonctionnement
et à l’entretien, ainsi que les informations relatives au
remplacement des pièces.
Lisez toutes les instructions
avant d’utiliser cette machine.
Utilisation prévue
Cette balayeuse autotractée manuelle est destinée à un
usage commercial (par exemple, dans les bâtiments,
entrepôts, parcs de stationnement et trottoirs). Elle peut
être utilisée à l’intérieur et à l’extérieur, et permet de
ramasser la poussière sèche et non-inflammable, ainsi
que les déchets sur sol dur et sec et les surfaces des
moquettes. Elle ne peut pas être utilisée sur des
surfaces humides ou pour le ramassage de matériaux
inflammables ou toxiques.
Informations générales
Cette machine fournit d’excellents services. Toutefois,
vous obtiendrez les meilleurs résultats, à moindre coût, si :
La machine doit être manipulée avec précaution.
La machine fait l’objet d’un entretien régulier
conformément aux instructions d’entretien de
ce manuel.
L’entretien de la machine s’effectue avec les pièces
fournies par le fabricant ou des pièces équivalentes.
Protection de l’environnement
Pour éliminer les matériaux d’emballage et
les composants usagés de la machine en
respectant l’environnement, respectez les
réglementations locales en vigueur concernant
la mise au rebut des déchets.
Pensez toujours à recycler.
Données de la machine
À remplir au moment de l’installation pour s’y référer
ultérieurement.
N° de modèle - _________________________________
N° de série - ___________________________________
Date d’installation - _____________________________
Caractéristiques techniques
Modèle
Scout 3
Longueur
1092 mm / 45 in
Largeur
760 mm / 30 in
Hauteur
416 mm / 16,5 in
Poids
30 kg / 66 lb
Largeur de la trace de balayage
900 mm / 35 in
Largeur de la brosse principale
500 mm / 20 in
Diamètre de la brosse latérale
320 mm / 13 in
Capacité du bac à déchets
50 L / 53 qt
Taux de rendement (net)
1 740 m²/h / 18 750 ft²/h
Tennant Company
PO Box 1452, Minneapolis, MN 55440 États-Unis d’Amérique
Téléphone : [phone] ou [phone]
www.tennantco.com
Instructions d’origine. Copyright © 2012 TENNANT Company.
Tous droits réservés. Imprimé en Allemagne.
Les caractéristiques et les pièces sont susceptibles d’être modifiées
sans avis préalable.
CONSIGNES DE SÉCURITÉ
IMPORTANTES
Ce symbole avertit l’opérateur de situations à
risque ou de pratiques dangereuses pouvant
provoquer des blessures graves, voire mortelles.
AVERTISSEMENT - Afin de réduire le risque
d’incendie ou de blessure :
1. Utilisez la machine uniquement tel qu’indiqué dans
ce manuel.
2. Les opérateurs devront avoir reçu une formation
adéquate pour l’utilisation de cette machine.
3. Cette machine ne doit pas être utilisée par des
(y compris des enfants) présentant des capacités
physiques, sensorielles ou mentales limitées, ou ne
possédant pas l’expérience et les connaissances
requises.
4. N’utilisez pas la machine sur des surfaces humides.
Cette machine ne doit être utilisée que dans des
environnements secs.
5. Ne ramassez aucun type de liquide, poussières
dangereuses ou matériaux toxiques.
6. Ne ramassez aucun objet incandescent ou générant
de la fumée (tel que des cigarettes, allumettes ou
cendres chaudes).
7. Ne ramassez pas d’objets susceptibles de se coincer
dans la brosse (tel que des cordes, ficelles ou fils).
8. N’utilisez pas la machine si elle n’est pas en bon
état de fonctionnement.
9. Portez un masque antipoussière, des lunettes
protectrices et des gants dans les environnements
poussiéreux.
10. Portez des gants renforcés pour ramasser les
objets tranchants des bacs à déchets.
11. Lors du levage des bacs à déchets pleins, faites
attention à ne pas vous faire un tour de reins.
12. Mettez les déchets au rebut de façon respectueuse
de l’environnement.
13. Ne laissez personne utiliser la machine pour
s’amuser. Faites particulièrement attention lorsque
la machine est utilisée par ou à proximité d’enfants.
14. Éloignez des ouvertures et des pièces mobiles les
cheveux, les vêtements amples, les doigts ou toute
autre partie du corps.
15. N’utilisez pas la machinesans bac à déchets en place.
Videz les déchets du bac après chaque utilisation.
16. Ne modifiez pas la conception d’origine de la machine.
17. Maintenezles enfants et les personnes non autorisées
à l’écart de la machine pendant son utilisation.
18. N’utilisez pas la machine pour transporter des
personnes ou des objets.
19. Ne faites pas rouler la machine dans les escaliers.
20. Faites-vous aider lors du levage de la machine.
21. Utilisez uniquement des pièces de rechange
fournies par le fabricant ou équivalentes.
22. N’exposez pas la machine à la pluie ou à
l’humidité. Entreposez-la à l’intérieur.
CONSERVEZ CES INSTRUCTIONS

Nobles Scout 3 (09-2014) 5

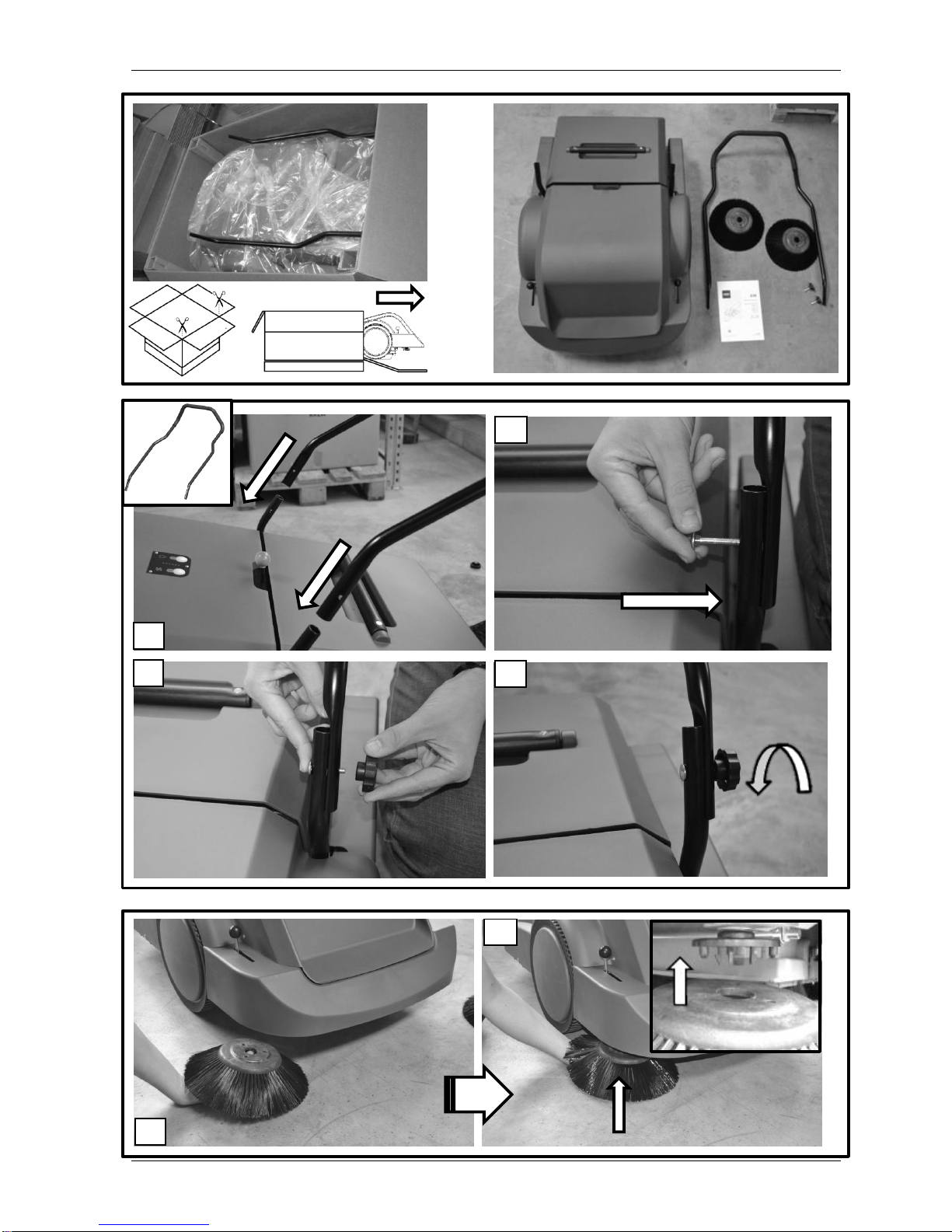

1
2
3
4
1
2

6Nobles Scout 3 (09-2014)

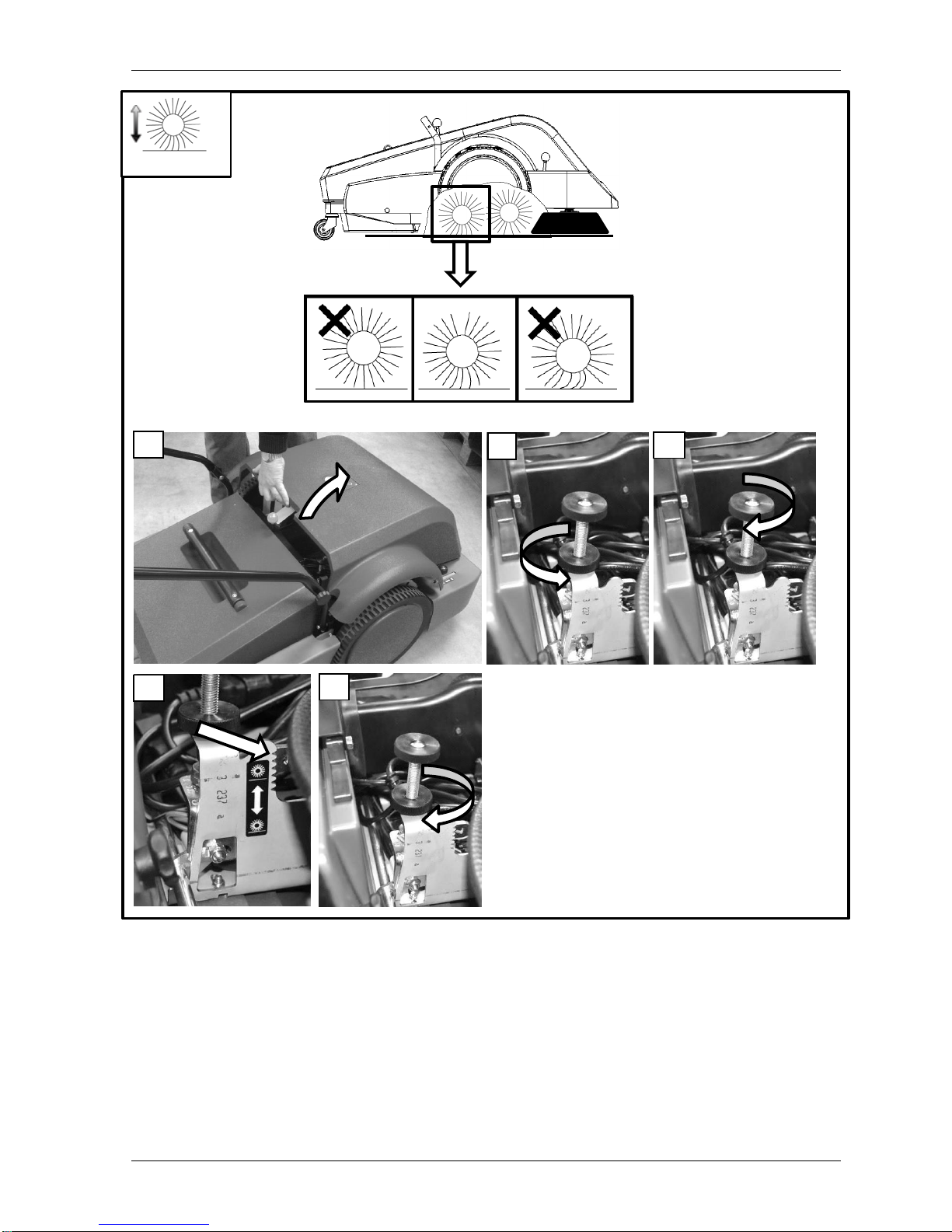

2
3
4
5
1


Nobles Scout 3 (09-2014) 7

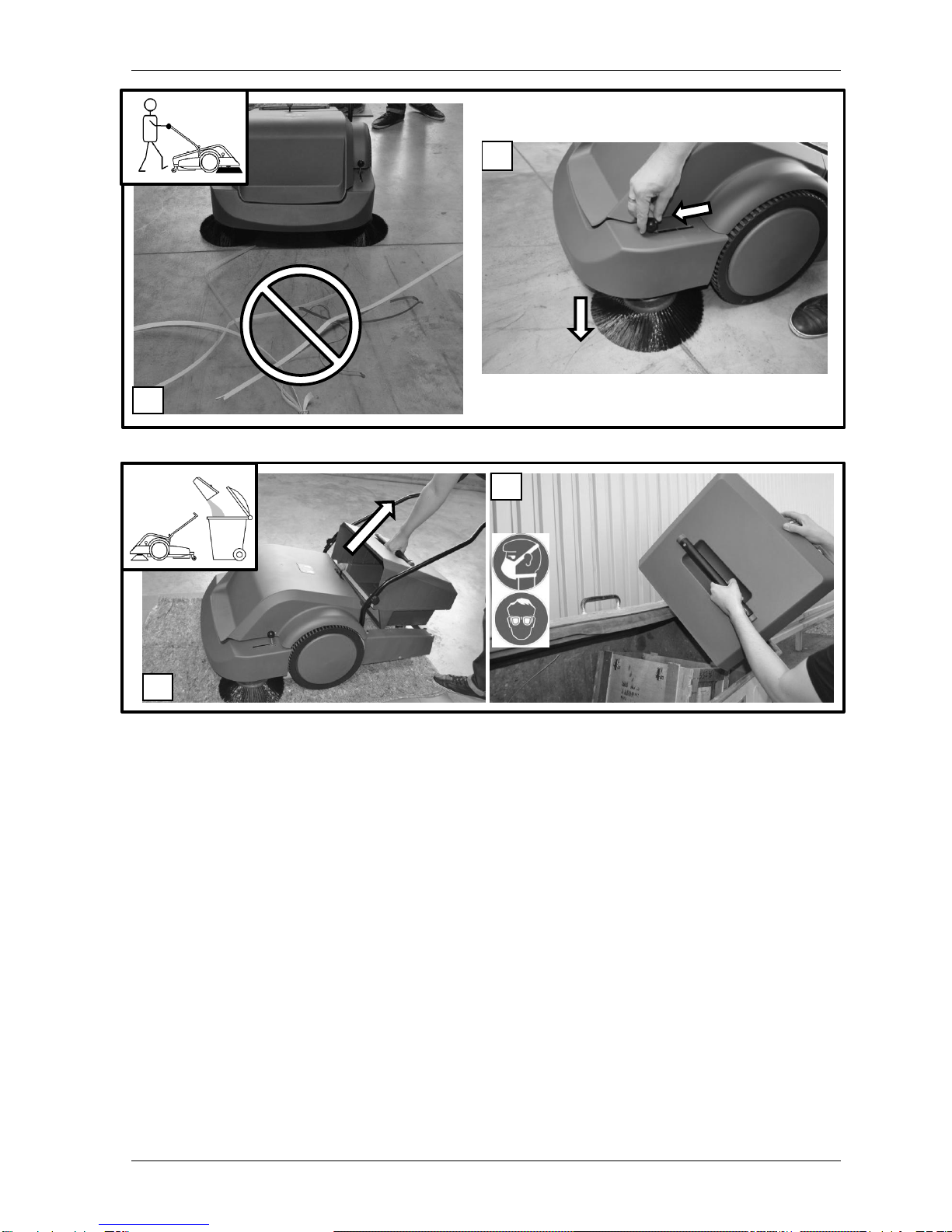

1
2
1
2

8Nobles Scout 3 (09-2014)


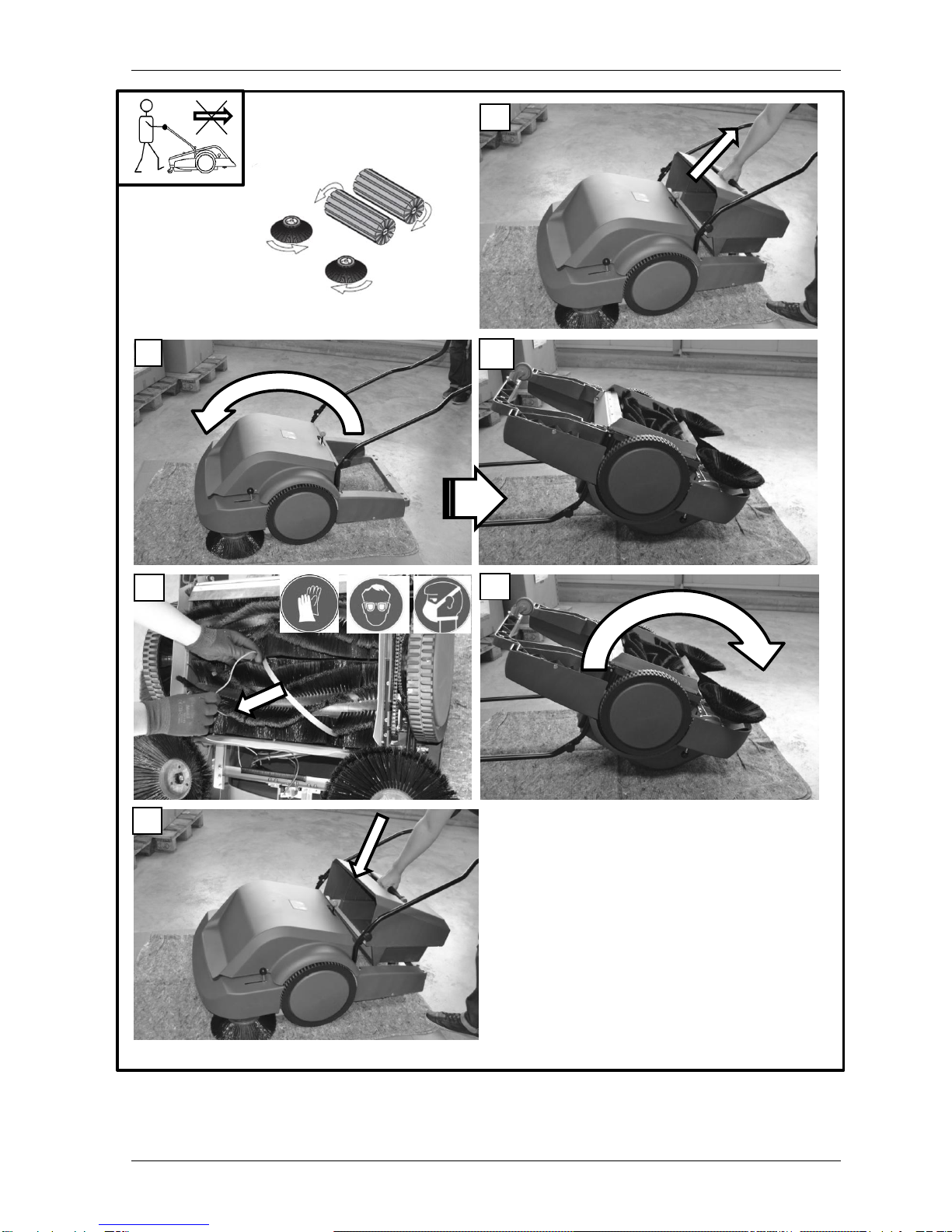

1



2
3
4
5
6

Nobles Scout 3 (09-2014) 9
A
B
C
3

3
1
2


4

10 Nobles Scout 3 (09-2014)
2

1
3


Nobles Scout 3 (09-2014) 11

Part List
12 Nobles Scout 3 (09-2014)

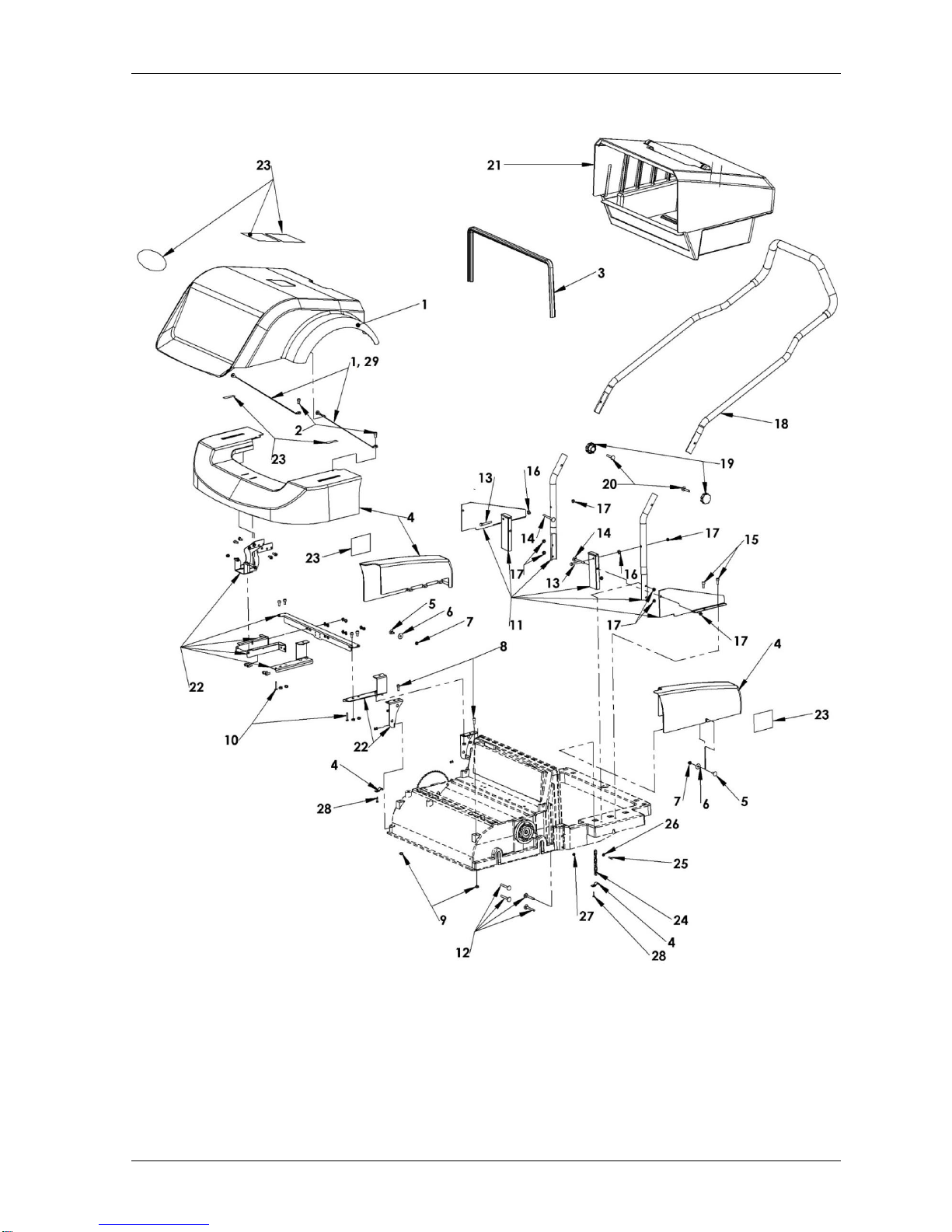

Fig. 1 –Cover and Handle Group

Parts List
Nobles Scout 3 (09-2014) 13
Fig. 1 –Cover and Handle Group
Ref. Part No. Describtion Qty.
s19010109
Front Cover Kit,NG (Includes Front Cover Qty 1, Cable Qty 2, Warning Lable Qty 1
& Mounting Hardware)
1
p2 N/A Screw, Soc, M6x1x12 2
39010009 
Seal Kit ( Incudes Hopper Seal Qty 1, Fan Seal Qty1, Edging Qty 2, Battery Strap
Qty 1, Strap Bracket Qty1)
1
s49010110
Shroud Kit, HG( Including Front Shroud Qty 1, lh Rear Cover Qty 1, rh Rear Cover
Qty 1, Clamp Qty 2 & Mounting Hardware)
1
p5 N/A Bolt, Carriage M6x1x16 2
p6 N/A Washer, Flat, M6 x 20 2
p7 N/A Nut, Hex, Lock, M6x1, NL 2
p8 N/A Screw, Soc, M6x1x16 2
p9 N/A Nut, Hex, Lock, M6x1, NL 2
p10 N/A Screw, Pan, 5x30 TCUT 2
s11 9010113
Handle Bracket Kit (Includes lh Handle Bracket Qty 1, rh Handle Bracket Qty 1,
Square Tube Qty 2, lh Support Qty 1,rh Support Qty 1 & Mounting Hardware)
1
p12 N/A Bolt, Carriage, M6x1x50 4
p13 N/A Screw, Hex, M6x1x45 2
p14 N/A Bolt, Carriage, M6x1x60 2
p15 N/A Screw, Soc, M6x1x16 4
p16 N/A Nut, Hex, Jam, M8x1.25 2
p17 N/A Nut, Hex, Lock, M6x1, NL 12
18 9009993 Handle, Kit (Includes Soft Grip) 1
s19 9009994 Handle Knob Kit 1
p20 N/A Bolt, Carriage, M6x1x35 2
21 9010013 Hopper, Kit , NG 1
22 9010125
Shroud Mounting Kit (Includes Hinge Qty 1, Switch Actuator Qty 1, Brackets Qty 5
& Mounting Hardware)
1
23 9010102 
Label Kit ( Includes Logo Nobles Qty 1, Logo Scout Qty 2, Label Warning NA Qty 1,
Label Warning EU Qty 1, Label Side Brush Qty 2, Label Main Brush Qty 1, Label
Shaker Qty 1)
1
s24 9009647 Strap Kit, Static (Includes Static Chain & Mounting Hardware) 1
p25 N/A Screw, Hex, M4x0,75x16 1
p26 N/A Washer, Flat M4 1
p27 N/A Nut, Hex, Lock M4 1
p28 N/A Screw, Pan, 3,5x13 TCUT 2
29 9013559 Cover Cable Kit (Includes cables Qty 2 and mounting hardware) 1
sASSEMBLY
pINCLUDED IN ASSEMBLY

RECOMMENDED STOCK ITEM
N/A Not Available Separately. Local Purchase.

Parts List
14 Nobles Scout 3 (09-2014)

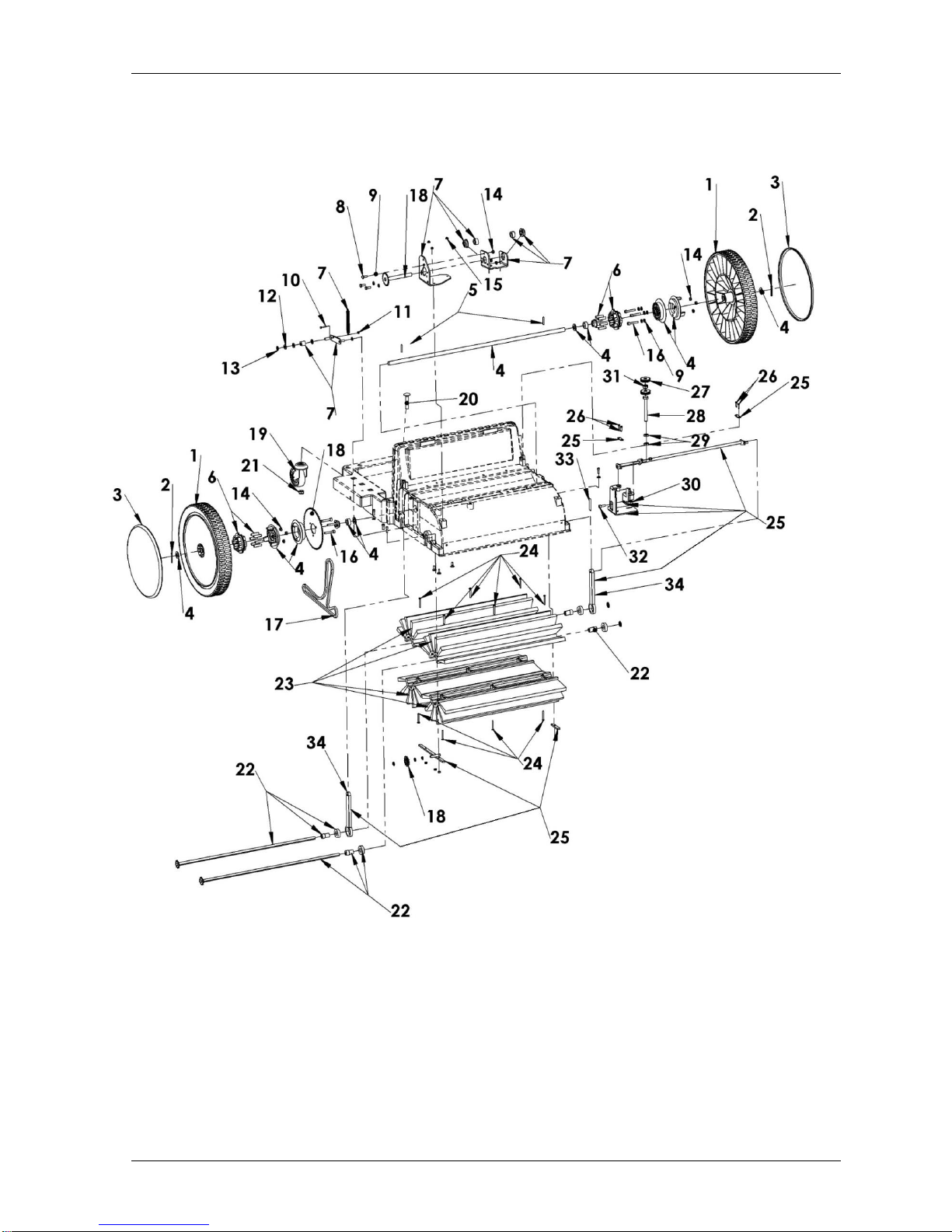

Fig. 2 –Main Brush and Wheel Group

Parts List
Nobles Scout 3 (09-2014) 15
Fig. 2 –Main Brush and Wheel Group
Ref. Part No. Describtion Qty.
s19010018 Wheel Kit (Includes Wheel Qty 1, Bearings Qty 2 & Mounting Hardware) 2
p2 N/A Cotter pin 3,2x40 2
39010020 Hub Cap Kit, NG (Includes Qty 2) 1
s49010024
Drive Axle Kit ( Including Shaft Qty 1, Bearings Qty 2, Driver Outside Qty 2, Driver
Inside Qty 2, Felt Washer Qty 4 & Mounting Hardware)
1
p5 N/A Cylinder pin Ø4x30 2
69010112 Wheel Bearing Kit 1
s79010117
Main Brush Chain Tensioner Kit (Includes Axle Bracket Qty 1, Tensioning Arm Qty
1, Spring Qty 1, Chain Roller Qty 1 & Mounting Hardware)
1
p8 N/A Screw, Hex, M6x1x16 3
p9 N/A Washer, Flat, M6 9
p10 N/A Screw, Hex, M4x0.7x20 1
p11 N/A Nut, Hex, Lock, M4x0.7, NL 1
p12 N/A Washer, Flat, M8 3
p13 N/A Retainment Ring D=8 1
p14 N/A Nut, Hex, Lock, M6x1, NL 9
p15 N/A Nut, Hex, Lock, M5x0.8, NL 5
p16 N/A Screw, Soc, M6x1x35 6
17 9010022 Main Brush Chain 1
18 9010023
Spocket Kit (Includes Sprocket Axle Qty 1, Drive Sprocket Qty 1 , Deflection
Sprocket Qty 1 & Mounting Hardware)
1
s19 9010021 Caster Kit (Includes Mounting Hardware) 1
p20 N/A Bolt, Carriage, M10x1.5x55 1
p21 N/A Nut, Hex, Lock, M10x1.5, NL 1
22 9010111
Main Brush Axle Kit ( Includes Axle Qty 1, Bushing Qty 2, Bearing Qty 2, Square 8
Retainment Ring Qty 1
2
s23 9009995 Main Brush Kit (Includes Brush Half Shell Qty 2 & Mounting Hardware) 2
p24 N/A Screw, Pan, 3.9x38, TCUT 12
s25 9010119
Main Brush Adjustment Kit (Includes Adjustment Axle Qty 1, Fixing Brackets Qty 2,
Charger Mounting Bracket Qty 1, Pointer Qty 1, Main Brush Lever Qty 2 &
Mounting Hardware)
1
p26 N/A Screw, Pan, 3.5x13, TCUT 4
s27 9010011 
Knob Kit (Includes Black Balls M8 Qty 2, Yellow Balls M8 Qty 1, Knurled Screw
M10 Qty 2 & Mounting Material)
1
p28 N/A Screw, Hex, M10x1.5x90 1
p29 N/A Nut, Hex, Jam, M10x1.5 2
p30 N/A Nut, Hex, Lock, M10x1.5, NL 1
p31 N/A Nut, Hex, Std, M10x1.5 1
p32 N/A Screw, Soc, M6x1x20 1
33 9010102 
Label Kit (Includes Logo Nobles Qty 1, Logo Scout Qty 2, Label Warning NA Qty 1,
Label Warning EU Qty 1, Label Side Brush Qty 2, Label Main Brush Qty 1, Label
Shaker Qty 1)
1
34 9013459 Adjustment Link Kit (Includes Brush Adjuster Lever Qty 2) 1
sASSEMBLY
pINCLUDED IN ASSEMBLY

RECOMMENDED STOCK ITEM
N/A Not Available Separately. Local Purchase.

Parts List
16 Nobles Scout 3 (09-2014)

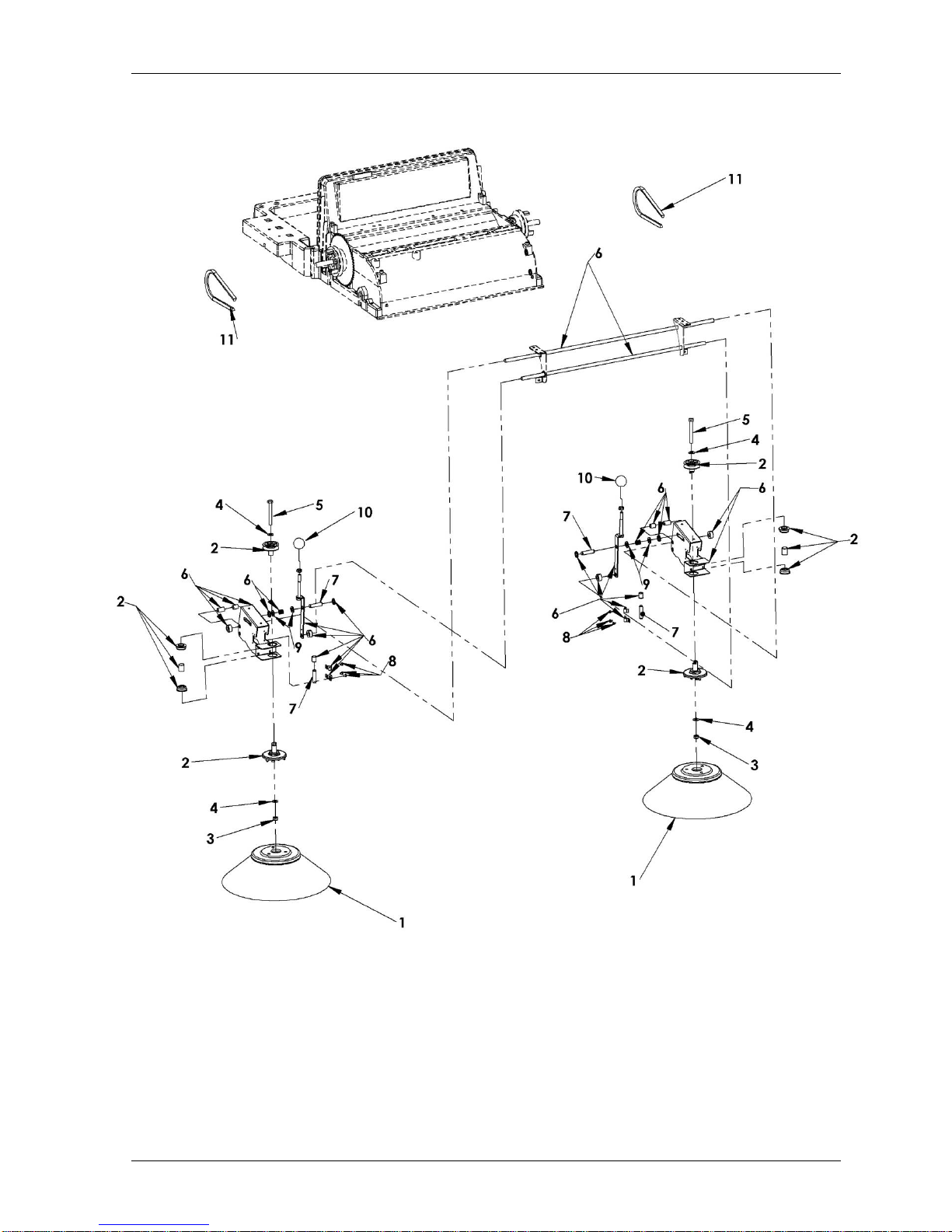

Fig. 3 –Side Brush Group

Parts List
Nobles Scout 3 (09-2014) 17
Fig. 3 –Side Brush Group
Ref. Part No. Describtion Qty.
19009997 Side Brush Pack Qty 1 2
s29010121 
Side Brush Pulley Kit (Includes Pulley Kit Qty 1, Bearings Qty 2, Bushing Qty 1&
Mounting Hardware)
2
p3 N/A Nut, Hex, Lock, M8x1.25, NL 2
p4 N/A Washer, Flat, M8 4
p5 N/A Screw, Hex, M8x1.25x70 2
s69010026
Side Brush Lift Kit (Includes Adjustment Lever Qty 2, rh Bracket Qty 1, lh Bracket
Qty 1, Bearings Qty 4, Spring Qty 2, Axle 1 Qty 1, Axle 2 Qty 2 & Mounting
Hardware)
1
p7 N/A Cylinder Pin 10x40 4
p8 N/A Screw, Pan, 3.9x6.5 TCUT 6
p9 N/A Washer, Flat, M10 4
10 9010011 
Knob Kit (Includes Black Balls M8 Qty 2, Yellow Balls M8 Qty 1, Knurled Screw
M10 Qty 2 & Mounting Material)
1
11 9010025 Belt, Side Brush 2
sASSEMBLY
pINCLUDED IN ASSEMBLY

RECOMMENDED STOCK ITEM
N/A Not Available Separately. Local Purchase.
