NORTH STATES TODDLEROO 6170 User manual

INSTRUCTIONS FOR
MAGNETIC LOCK SET 6170
Tools suggested: Phillips screwdriver and pencil (not provided).
Important: Please keep for further reference.
For helpful tips and instructions, please visit our website: www.northstatesind.com or contact our Customer Care department via
email: [e-mail] l Phone [phone] or Toll Free: [phone]
Parts included:
X16
A
X4 B
C
D
X1 E
F
G
A. Screw
B. Catch
C. Latch Body
D. Training Sticker
E. Magnetic Key
F. Key Holder
G. Latch Alignment Tool
CAUTION: This product will not necessarily prevent all accidents and is only a deterrent. It is not a substitute for proper
adult supervision. Stop using when child becomes old enough to defeat it. Regularly check for wear and correct
positioning. DO NOT use product if damaged or broken. FOR INDOOR HOME USE ONLY.
WARNING: Adult installation required. Do not use this product to guard against toxic and dangerous substances or
objects. These dangerous items should always be kept "high-up" or placed in an area completely inaccessible to the child.
Keep small parts away from child during assembly. This product contains magnets. Swallowed magnets stick together
across intestines, causing serious infections and death. Seek immediate medical attention if magnets are swallowed. Any
damage to the property during installation or removal of this product is the sole responsibility of the end user.

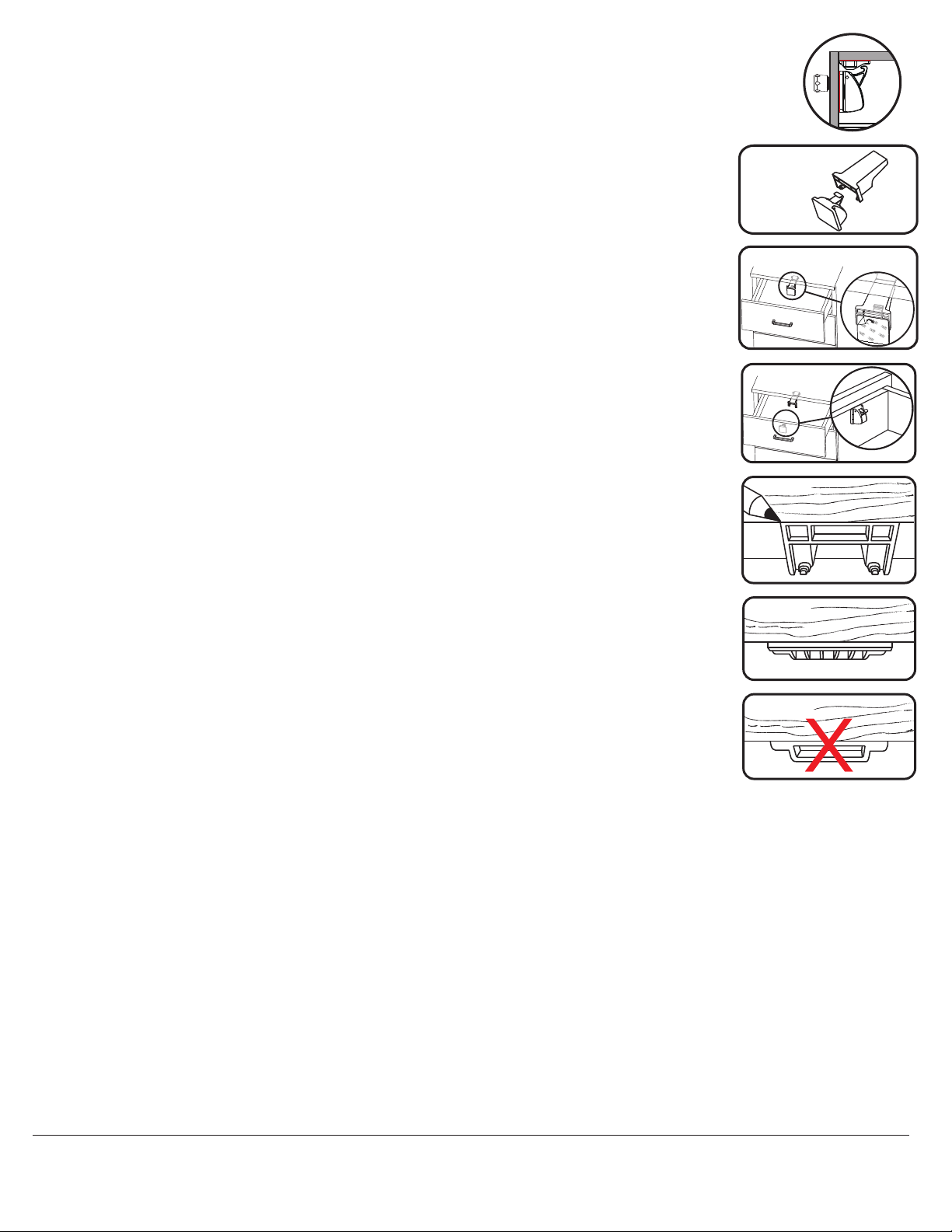

Installation
Pre-determine the location. Prior to installation, examine the insides of all drawers and
cabinets where magnetic locks will be installed. You may need to remove contents to
create room. Be sure that you select a common location away from any screws or
seams in the drawer box or inside the cabinet. In addition, select a location that is in
close proximity to knob or handle to create a one handed unlock & open operation.
Prior to installation, test magnetic latch with magnetic key to ensure that the latch
functions properly. The lever on the latch body should move freely, if not, enable lever
on latch body by lifting up firmly on the lever so it moves freely (Figure 1).
Note: The magnetic lock may not work if the drawer is too thick.
Insert latch body into latch alignment tool (Figure 2). Be sure lever on the latch body is
facing up. Remove the adhesive backing on the alignment tool and latch body. Adhere
to the pre-determined location inside the top of the drawer or cabinet that was
determined in step 1 (Figure 3).
Shut the drawer or cabinet so the latch body will align and transfer to the inside of the
drawer or cabinet. Open drawer or cabinet to verify adhesive on latch body has stuck
to the inside of the drawer or cabinet. Note: Do not apply pressure to the latch body at
this time as you may need to adjust positioning in later steps.

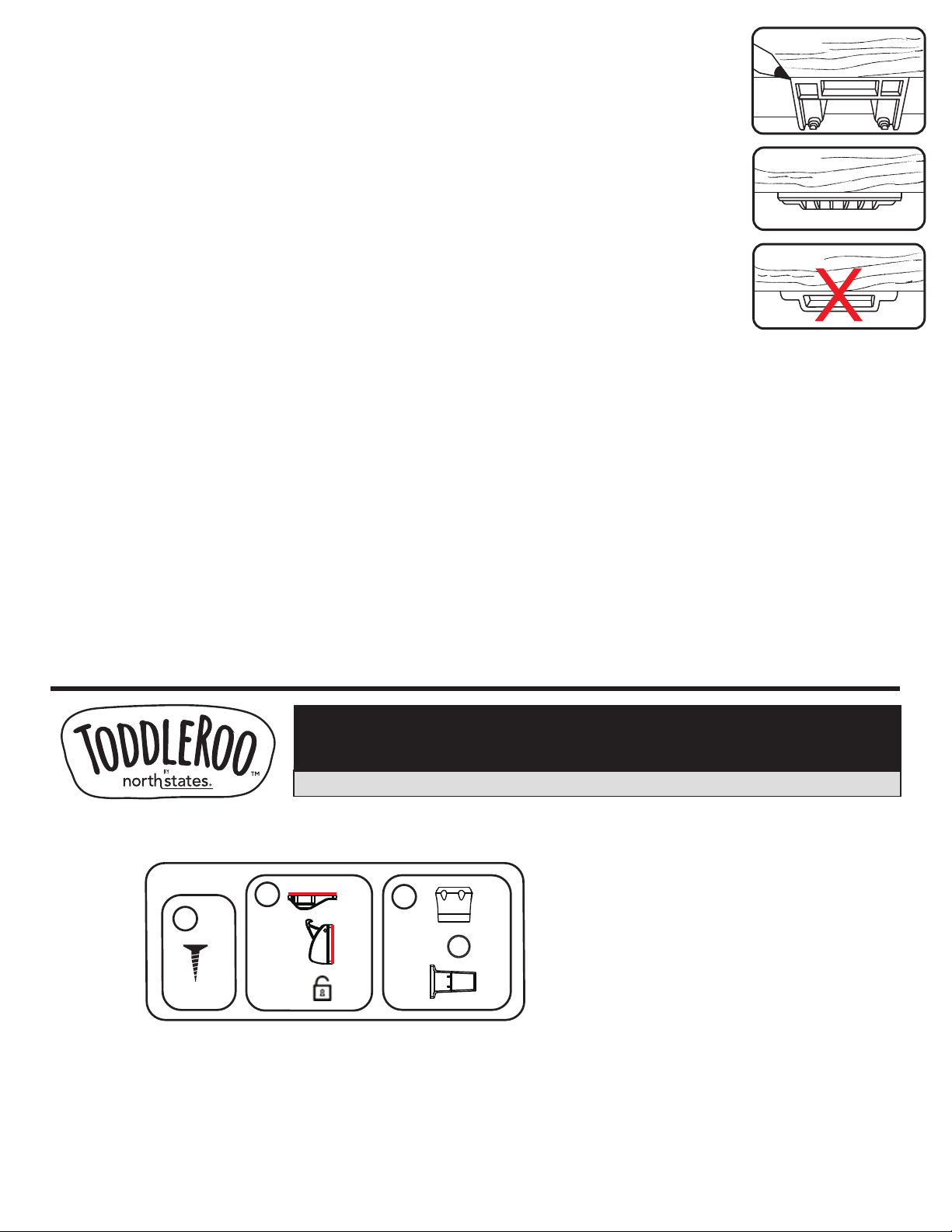

Mark with a pencil the location of the alignment tool on the inside top of the
drawer/cabinet (Figure 5). Once location is marked remove the alignment tool (keep
alignment tool to reuse for other installations). Remove backing from the adhesive on
the catch, and place it so the adhesive will secure to the inside top of the
drawer/cabinet with the angled ridged edge facing out (Figure 6). Press up to secure.
Note: Do not install catch with the rectangular cut out facing outwards (Figure 7).
Test the latch by closing drawer or cabinet and use the magnetic key to gain access. If
the latch body does not engage the catch, adjust the latch body up or down until latch
engages.
Once proper alignment is established, apply pressure to secure the latch body in place.
For best results allow 24 hours for adhesive to set prior to use. For additional safety we
recommend securing the latch body and catch with the screws provided using a #1
Phillips head screwdriver. Note: For better access during screw installation it may be
helpful to remove drawers.
(Optional) Place training stickers on the outside of drawers and cabinets so they align
with the latch body. This will help train you or your guests on where to place magnetic
key to gain access.
Magnetic key comes with a key holder for easy storage. Determine a convenient location
where you would like to store the key out of reach of children. Remove adhesive backing
and secure key holder in place. To store key, insert key into key holder and rotate
clockwise until secure.
Note: The magnetic key is a very strong magnet, do not store near cell phones,
computers or credit cards etc.
Step 2:
Step 1:
Figure 3
Figure 2
Figure 1
Step 3:
Step 4:
Step 5:
Step 6:
Step 7:
Figure 4
Figure 5
Figure 6
Figure 7

Operation
Troubleshooting
Removal Tip
To use: Ensure the lever in the latch body is not in the disabled position (pressed all the way down). It should be able
to move up and down freely. Close drawer/cabinet, test to be sure it is locked and won’t open.
To unlock: Place magnetic key at the front of the drawer/cabinet where the latch body is installed (use locator dots to
ensure proper location). If it doesn’t unlock, try moving the key, as you may not be holding the key at the correct
location.
To disable the lock: The magnetic lock can be disabled for frequent access to cabinets and drawers. Simply press
lever in latch body down until you hear it “click”. This will allow drawer/ cabinet to open freely. Re-enable the latch by
lifting up on lever in the latch body so it moves freely.
If you are having trouble getting latch to work properly, make sure there are no pads adhered to cabinet or drawer as
these may cause problems with latch/catch alignment.
Easily remove product by applying heat (hairdryer) for about one minute. Gently pull product away from surface.

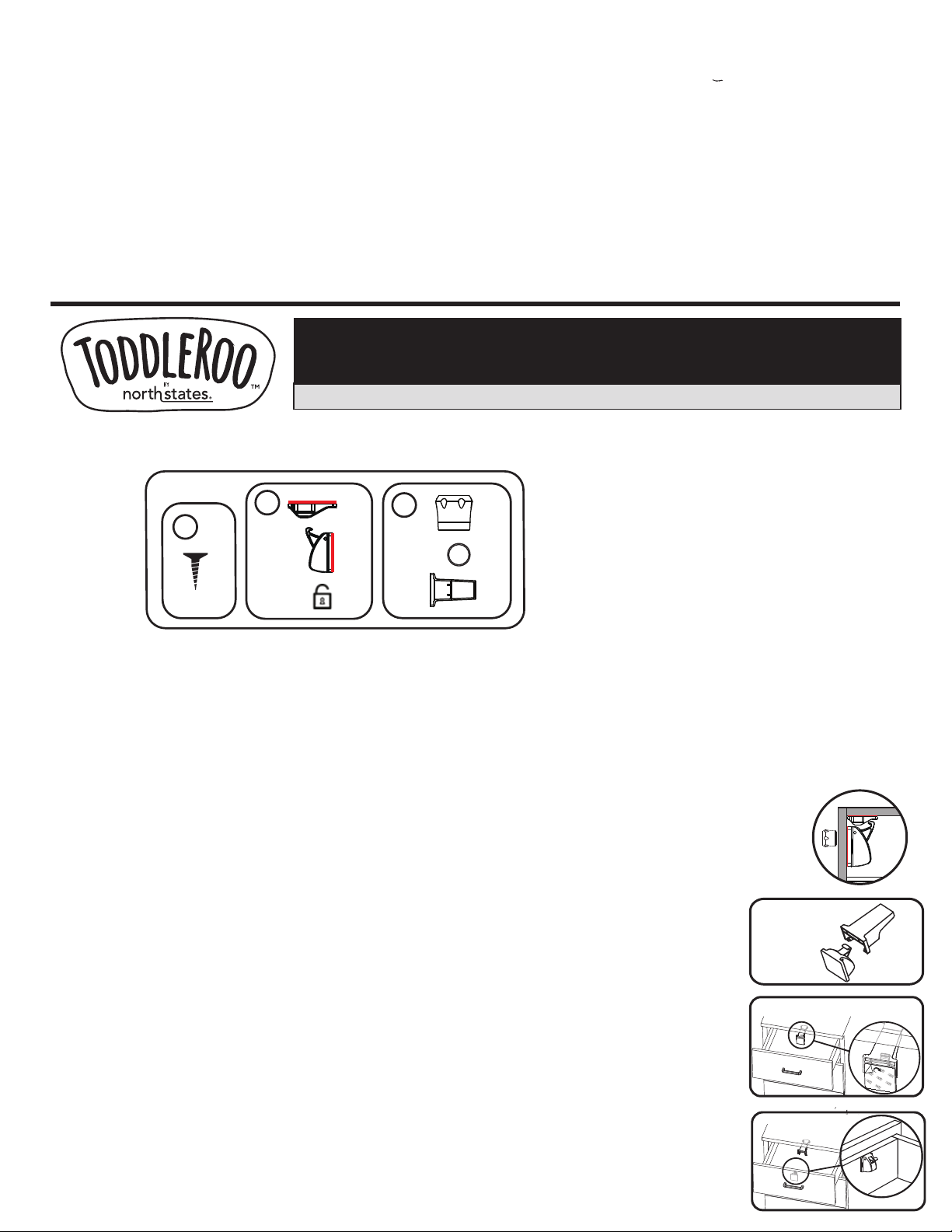

INSTRUCCIONES PARA EL JUEGO DE
CERRADURAS MAGNÉTICAS 6170
Herramientas sugeridas: Destornillador Phillips y lápiz (no se incluyen).
Importante: Guarde para futura referencia.
Para obtener útiles consejos e instrucciones, visite nuestro sitio Web: www.northstatesind.com o comuníquese con nuestro departamento de
Atención al cliente al correo electrónico: [e-mail] Teléfono [phone] o al número gratuito: [phone]
Partes incluidas:
X16
A
X4 B
C
D
X1 E
F
G
A. Tornillo
B. Traba
C. Cuerpo del pestillo
D. Etiqueta de entrenamiento
E. Llave magnética
F. Llavero
G. Herramienta para alinear el
pestillo
PRECAUCIÓN: Este producto no necesariamente evitará todos los accidentes y solo es una medida disuasoria. No es un
sustituto de la adecuada supervisión por adultos. Deje de usarlo cuando el niño llegue a estar lo suficientemente grande para
vencerlo. Revise regularmente por uso y posición correcta. NO use el producto si está dañado o quebrado. SOLO PARA USO
EN EL INTERIOR DE LA CASA.
ADVERTENCIA: Se necesita que un adulto lo instale. No use este producto como protección contra sustancias u objetos
tóxicos y peligrosos. Estos artículos peligrosos siempre se deben mantener “a gran altura” o colocarse en un área
completamente inaccesible al niño. Mantenga alejadas de los niños las partes pequeñas cuando lo arme. Este producto
contiene imanes. Los imanes tragados se unen en los intestinos provocando serias infecciones y la muerte. Busque atención
médica inmediata si se llegan a tragar los imanes. Cualquier daño ocasionado a la propiedad durante la instalación de este
producto es la exclusiva responsabilidad del usuario final.
Instalación
Predetermine la ubicación. Antes de la instalación, examine el interior de las gavetas y de
los armarios en donde se instalarán las cerraduras magnéticas. Es posible que tenga que
sacar el contenido para hacer espacio. Asegúrese de seleccionar un lugar común lejos de
algún tornillo o uniones en la gaveta o dentro del armario. Además, seleccione un lugar
que esté cerca del picaporte o manija para crear una operación de quitar llave y abrir con
una mano. Antes de la instalación, pruebe el pestillo magnético con la llave magnética
para asegurarse de que este funciona correctamente. La palanca en el cuerpo del pestillo
se debe mover con libertad; si no lo hace, habilite la palanca en el cuerpo del pestillo
elevándolo con firmeza sobre la palanca para que se mueva con libertad (Figura 1).
Nota: Es posible que la cerradura magnética no funcione si la gaveta es muy gruesa.
Inserte el cuerpo del pestillo en la herramienta para alinear el pestillo (Figura 2).
Asegúrese de que la palanca en el cuerpo del pestillo vea hacia arriba. Quite el reverso
adhesivo en la herramienta para alinear y en el cuerpo del pestillo. Adhiéralo al lugar
predeterminado dentro de la parte superior de la gaveta o armario que se determinó en el
Paso 1 (Figura 3).
Cierre la gaveta o armario de modo que el cuerpo del pestillo se alineará y se transferirá al
interior de la gaveta o armario. Abra la gaveta o el armario para verificar que el adhesivo
en el cuerpo del pestillo se haya pegado en el interior de la gaveta o el armario. Nota: No
aplique presión al cuerpo del pestillo en este momento ya que es posible que deba ajustar
la posición en algún paso posterior.
Marque con un lápiz la ubicación de la herramienta para alinear en la parte superior de
adentro de la gaveta/armario (Figura 5). Después de que se marque la ubicación, quite la
herramienta para alinear (guarde la herramienta para alinear para volver a usarla en otras
instalaciones). Quite el reverso del adhesivo en la traba y colóquela de modo que el
Paso 2:
Paso 1:
Figura 3
Figura 2
Figura 1
Figura 4
adhesivo se asegurará a la parte superior interna de la gaveta/armario con el borde
elevado del ángulo hacia afuera (Figura 6). Presione para asegurarlo.secure to the inside
top of the drawer/cabinet with the angled ridged edge facing out (Figure 6). Press up to
secure.
Nota: No instale la traba con el corte rectangular viendo hacia afuera (Figura 7).
Pruebe el pestillo cerrando la gaveta o armario y use la llave magnética para poder abrir.
Si el cuerpo del pestillo no encaja en la traba, ajuste el cuerpo del pestillo hacia arriba o
hacia abajo hasta que encaje.
Cuando estén alineados, aplique presión para fijar en su lugar el cuerpo del pestillo. Para
obtener un buen resultado, deje pasar 24 horas para que el adhesivo se fije antes del uso.
Para más seguridad, recomendamos asegurar el cuerpo del pestillo y la traba con los
tornillos que se incluyen usando un destornillador #1 Phillips. Nota: Para tener mejor
acceso durante la instalación de los tornillos, puede ser útil quitar las gavetas.
(Opcional) Coloque las etiquetas de entrenamiento en la parte exterior de las gavetas y de
los armarios para que queden alineadas con el cuerpo del pestillo. Esto ayudará a que
usted o sus huéspedes practiquen en dónde colocar la llave magnética para poder abrir.
La llave magnética viene con un llavero para poder guardarla fácilmente. Elija un lugar
conveniente en donde le gustaría guardar la llave fuera del alcance de los niños. Retire el
reverso adhesivo y fije el llavero en su lugar. Para guardar la llave, inserte la llave en el
llavero y gírela a la derecha hasta que se asegure.
Nota: La llave magnética es un imán muy potente, no la almacene cerca de teléfonos
celulares, computadoras ni tarjetas de crédito, etc.
Paso 3:
Paso 4:

INSTRUCTIONS POUR L’ENSEMBLE DE
SERRURES MAGNÉTIQUES 6170
Outils suggérés : Tournevis cruciforme et crayon (non fournis).
Important : Veuillez conserver les présentes instructions pour toute référence ultérieure.
Pour des conseils et des instructions utiles, veuillez consulter notre site Web : www.northstatesind.com ou communiquez avec notre service
clientèle par courriel : [e-mail] Téléphone [phone] ou sans frais : [phone]
X16
A
X4 B
C
D
X1 E
F
Predetermine la ubicación. Antes de la instalación, examine el interior de las gavetas y de
los armarios en donde se instalarán las cerraduras magnéticas. Es posible que tenga que
sacar el contenido para hacer espacio. Asegúrese de seleccionar un lugar común lejos de
algún tornillo o uniones en la gaveta o dentro del armario. Además, seleccione un lugar
que esté cerca del picaporte o manija para crear una operación de quitar llave y abrir con
una mano. Antes de la instalación, pruebe el pestillo magnético con la llave magnética
para asegurarse de que este funciona correctamente. La palanca en el cuerpo del pestillo
se debe mover con libertad; si no lo hace, habilite la palanca en el cuerpo del pestillo
elevándolo con firmeza sobre la palanca para que se mueva con libertad (Figura 1).
Nota: Es posible que la cerradura magnética no funcione si la gaveta es muy gruesa.
Inserte el cuerpo del pestillo en la herramienta para alinear el pestillo (Figura 2).
Asegúrese de que la palanca en el cuerpo del pestillo vea hacia arriba. Quite el reverso
adhesivo en la herramienta para alinear y en el cuerpo del pestillo. Adhiéralo al lugar
predeterminado dentro de la parte superior de la gaveta o armario que se determinó en el
Paso 1 (Figura 3).
Cierre la gaveta o armario de modo que el cuerpo del pestillo se alineará y se transferirá al
interior de la gaveta o armario. Abra la gaveta o el armario para verificar que el adhesivo
en el cuerpo del pestillo se haya pegado en el interior de la gaveta o el armario. Nota: No
aplique presión al cuerpo del pestillo en este momento ya que es posible que deba ajustar
la posición en algún paso posterior.
Marque con un lápiz la ubicación de la herramienta para alinear en la parte superior de
adentro de la gaveta/armario (Figura 5). Después de que se marque la ubicación, quite la
herramienta para alinear (guarde la herramienta para alinear para volver a usarla en otras
instalaciones). Quite el reverso del adhesivo en la traba y colóquela de modo que el
Figure 5
Figura 6
Figura 7
adhesivo se asegurará a la parte superior interna de la gaveta/armario con el borde
elevado del ángulo hacia afuera (Figura 6). Presione para asegurarlo.secure to the inside
top of the drawer/cabinet with the angled ridged edge facing out (Figure 6). Press up to
secure.
Nota: No instale la traba con el corte rectangular viendo hacia afuera (Figura 7).
Pruebe el pestillo cerrando la gaveta o armario y use la llave magnética para poder abrir.
Si el cuerpo del pestillo no encaja en la traba, ajuste el cuerpo del pestillo hacia arriba o
hacia abajo hasta que encaje.
Cuando estén alineados, aplique presión para fijar en su lugar el cuerpo del pestillo. Para
obtener un buen resultado, deje pasar 24 horas para que el adhesivo se fije antes del uso.
Para más seguridad, recomendamos asegurar el cuerpo del pestillo y la traba con los
tornillos que se incluyen usando un destornillador #1 Phillips. Nota: Para tener mejor
acceso durante la instalación de los tornillos, puede ser útil quitar las gavetas.
(Opcional) Coloque las etiquetas de entrenamiento en la parte exterior de las gavetas y de
los armarios para que queden alineadas con el cuerpo del pestillo. Esto ayudará a que
usted o sus huéspedes practiquen en dónde colocar la llave magnética para poder abrir.
La llave magnética viene con un llavero para poder guardarla fácilmente. Elija un lugar
conveniente en donde le gustaría guardar la llave fuera del alcance de los niños. Retire el
reverso adhesivo y fije el llavero en su lugar. Para guardar la llave, inserte la llave en el
llavero y gírela a la derecha hasta que se asegure.
Nota: La llave magnética es un imán muy potente, no la almacene cerca de teléfonos
celulares, computadoras ni tarjetas de crédito, etc.
Paso 5:
Paso 6:
Paso 7:
Funcionamiento
Solución de problemas
Consejo cuando lo quiera quitar
Para usar: Asegúrese de que la palanca en el cuerpo del pestillo no esté en la posición deshabilitada (presionada hasta
abajo). Se debería poder mover hacia arriba y hacia abajo libremente. Cierre la gaveta/armario, pruebe para asegurarse de
que está con llave y no se abrirá.
Para abrir: Coloque la llave magnética en el frente de la gaveta/armario en donde se instaló el cuerpo del pestillo (use los
puntos de localización para asegurar la ubicación correcta). Si no abre, trate de mover la llave, ya que es posible que no
esté sosteniendo la llave en el lugar correcto.
Para deshabilitar la cerradura: la cerradura magnética puede deshabilitarse para tener acceso frecuente a los armarios y
gavetas. Simplemente presione la palanca en el cuerpo del pestillo hasta que escuche un “clic”. Esto permitirá que la
gaveta/el armario se abra libremente. Vuelva a habilitar el pestillo elevándolo sobre la palanca en el cuerpo del pestillo
para que se mueva con libertad.
Si tiene problemas para que el pestillo funcione adecuadamente, asegúrese de que no haya recubrimientos adheridos al
armario o gaveta ya que estos pueden provocar problemas con la alineación del pestillo/traba.
Quite fácilmente el producto aplicando calor (secadora de cabello) durante aproximadamente un minuto. Quite
suavemente el producto de la superficie.
Pièces incluses :
A. Vis
B. Loquet
C. Corps du loquet
D. Autocollant de formation
E. Clé magnétique
F. Porte-clé
G. Outil d’alignement du loquet
AVERTISSEMENT : Installation par un adulte requise. N’utilisez pas ce produit pour vous protéger contre les substances
ou objets toxiques et dangereux. Ces objets dangereux doivent toujours être conservés « en hauteur » ou placés dans un
endroit totalement inaccessible pour l’enfant. Maintenez les petites pièces à l’écart de l’enfant pendant l’assemblage. Ce
produit contient des aimants. Les aimants avalés collent ensemble dans les intestins, causant des infections graves et la
mort. Consultez immédiatement un médecin si des aimants sont avalés. L’utilisateur final est entièrement responsable de
tout dommage matériel causé durant l’installation ou le retrait de ce produit.
MISE EN GARDE : Ce produit ne préviendra pas nécessairement tous les accidents et n’aura qu’un effet dissuasif. Ce
produit ne remplace pas la surveillance appropriée par un adulte. Cessez de l’utiliser quand l’enfant devient assez âgé
pour en comprendre le fonctionnement. Vérifiez régulièrement l’usure et le positionnement correct. N’utilisez PAS le
produit s’il est endommagé ou cassé. POUR USAGE DOMESTIQUE INTÉRIEUR SEULEMENT.

Installation
Déterminez l’emplacement à l’avance. Avant l’installation, examinez l’intérieur
de tous les tiroirs et armoires où des serrures magnétiques seront installées.
Vous devrez peut-être retirer des éléments pour faire de la place dans les tiroirs
et armoires. Veillez à sélectionner un emplacement commun à l’écart de toute
vis ou couture dans le cadre du tiroir ou à l’intérieur de l’armoire. En outre,
sélectionnez un emplacement à proximité immédiate du bouton ou de la
poignée pour permettre une opération de déverrouillage et d’ouverture d’une
seule main. Avant l’installation, testez le loquet magnétique avec la clé
magnétique pour vous assurer que le loquet fonctionne correctement. Le levier
sur le corps du loquet doit se déplacer librement; si ce n’est pas le cas, activez
le levier sur le corps du loquet en le soulevant fermement afin qu’il se déplace
librement (figure 1).
Remarque : La serrure magnétique peut ne pas fonctionner si le tiroir est trop épais.
Insérez le corps du loquet dans l’outil d’alignement du loquet (figure 2).
Assurez-vous que le levier sur le corps du loquet est orienté vers le haut.
Retirez le support adhésif sur l’outil d’alignement et le corps du loquet.
Respectez l’emplacement déterminé à l’avance à l’intérieur de la partie
supérieure du tiroir ou de l’armoire qui a été choisi à l’étape 1 (figure 3).
Fermez le tiroir ou l’armoire de manière à ce que le corps du loquet s’aligne et
bascule à l’intérieur du tiroir ou de l’armoire. Ouvrez le tiroir ou l’armoire pour vérifier
que l’adhésif sur le corps du loquet est collé à l’intérieur du tiroir ou de l’armoire.
Remarque : N’exercez pas de pression sur le corps du loquet pour le moment, car
vous devrez peut-être ajuster le positionnement lors des étapes ultérieures.
Marquez avec un crayon l’emplacement de l’outil d’alignement à l’intérieur de la
partie supérieure du tiroir/de l’armoire (figure 5). Une fois l’emplacement
marqué, retirez l’outil d’alignement (conservez l’outil d’alignement pour pouvoir
le réutiliser lors d’autres installations). Enlevez le support de l’adhésif du loquet
et placez-le de façon à ce que l’adhésif se colle correctement à l’intérieur de la
partie supérieure du tiroir/de l’armoire avec le bord strié incliné vers l’extérieur
(figure 6). Appuyez vers le haut pour sécuriser.
Remarque : N’installez pas le loquet avec la découpe rectangulaire orientée
vers l’extérieur (figure 7).
Testez le loquet en fermant le tiroir ou l’armoire et utilisez la clé magnétique
pour l’ouvrir. Si le loquet ne s’enclenche pas dans le corps du loquet, réglez le
corps du loquet vers le haut ou vers le bas jusqu’à ce que le loquet s’enclenche.
Une fois l’alignement approprié établi, exercez une pression pour fixer
correctement le corps du loquet. Pour de meilleurs résultats, attendez 24
heures pour que l’adhésif soit correctement fixé avant l’utilisation. Pour plus de
sécurité, nous recommandons de fixer le corps du loquet et le loquet avec les
vis fournies à l’aide d’un tournevis cruciforme n° 1. Remarque : Pour faciliter la
fixation des vis, il peut être utile d’enlever les tiroirs.
(Facultatif) Placez des autocollants de formation à l’extérieur des tiroirs et des
armoires de manière à ce qu’ils soient au même niveau que le corps du loquet.
Cela vous aidera, vous ou vos invités, à savoir où placer la clé magnétique pour
ouvrir le tiroir/l’armoire.
La clé magnétique est livrée avec un porte-clé pour un rangement facile.
Déterminez un endroit pratique où vous souhaitez ranger la clé hors de portée des enfants. Retirez le
support adhésif et fixez correctement le porte-clé. Pour ranger la clé, insérez-la dans le porte-clé et
tournez dans le sens des aiguilles d’une montre jusqu’à ce qu’elle soit correctement fixée.
Remarque : La clé magnétique est un aimant très puissant, ne la rangez pas près des téléphones
cellulaires, des ordinateurs ou des cartes de crédit, etc.
Étape 2:
Étape 1:
Figure 3
Figure 2
Figure 1
Figure 4
Figure 5
Figure 6
Figure 7
Étape 3:
Étape 4:
Étape 5:
Étape 6:
Étape 7:
Utilisation : Assurez-vous que le levier du corps du loquet n’est pas en position désactivée (enfoncé à fond). Il doit pouvoir se
déplacer de haut en bas librement. Fermez le tiroir/l’armoire, testez pour être sûr qu’il/elle est verrouillé(e) et ne s’ouvrira pas.
Déverrouillage : Placez la clé magnétique à l’avant du tiroir/de l’armoire où est fixé le corps du loquet (utilisez des points de
repérage pour être sûr de l’emplacement). Si le déverrouillage ne fonctionne pas, essayez de déplacer la clé, car vous ne tenez
peut-être pas la clé au bon endroit.
Désactivation de la serrure : La serrure magnétique peut être désactivée pour un accès fréquent aux armoires et aux tiroirs.
Appuyez simplement sur le levier dans le corps du loquet jusqu’à ce que vous entendiez un « clic ». Cela permettra d’ouvrir
librement le tiroir/l’armoire. Réactivez le loquet en soulevant le levier du corps du loquet pour qu’il se déplace librement.
Si le loquet ne fonctionne pas correctement, vérifiez qu’aucun patin n’est collé à l’armoire ou au tiroir, car ces derniers peuvent
causer des problèmes d’alignement du loquet.
Retirez facilement le produit en appliquant de la chaleur (sèche-cheveux) pendant environ une minute. Retirez délicatement le
produit de la surface.
Fonctionnement
Dépannage
Conseils pour retirer l’ensemble de serrures
Distributed in the USA by / Distribuido en EE. UU. por / Distribué aux États-Unis par
North States Industries, Inc. I 5455 Highway 169 N, Plymouth, MN 55442 I www.northstatesind.com
Made in China / Hecho en China / Fabriqué en Chine
Rev 04/19
