nosted Igland 42S User manual

Igland
42S 52S

1
NO
Produkt No.
IG095226
IG095464
IG091442
IG143160
IG153065
IG143210
IG143170
IG090378
IG159337
IG022150
IG022151
Ekstrautstyr
(42S) Radio fjernbetjening, 1 funksjon, hydr LH (krever motstandsfri retur)
(52S) Radio fjernbetjening, 1 funksjon, hydr LH (krever motstandsfri retur)
Turtallsregulering av traktor, av/på (kun sammen med radiostyring)
(42S) Toppblokk komplett for høyt inntrekkspunkt
(52S) Toppblokk komplett for høyt inntrekkspunkt
Redskapsdel for Lyng Triangel hurtigkobling
Redskapsdel for HMV hurtigkobling
Oljefordelingsventil ved oljemengde større enn 55 l/min
Toppgitter
Oljekanneholder
Motorsagholder
Finn mer informasjon på
www.nosted.com
Reproduksjon av tekst eller illustrasjoner
uten tillatelse er forbudt
Revidert
Publisert
P/N
Adresse
Nettside
Email
Telefon
Fax
11.05.2023
20.02.2023
IG390418
Doneheia 17, 4516 Mandal
nosted.com/igland
[email protected]
[phone]
[phone]
Produkt No.
IG308030
IG300904
Igland vinsjer
Igland 42S
Igland 52S
Innholdsfortegnelse Side
Sikkerhetsinstruksjoner 2-3
Hovedkomponenter 4
Tekniske spesifikasjoner 5
Før bruk 6
Montering 6
Vedlikehold 7
Generell bruk av vinsj 8
Betjening av vinsj 8

2
NO
Sikkerhetsinstruksjoner
Før Bruk
• Les hele bruksanvisningen til vinsjen og aktuelt
ekstrautstyr før du bruker maskinen.
• Forsikre deg om at kun kvalifiserte og opplærte
personer bruker utstyret.
• Gjør deg kjent med kontrollene og funksjonene
til vinsjen.
Personlig Sikkerhet
• Bruk alltid passende sikkerhetsutstyr, som
hansker, vernebriller og vernesko.
• Hold barn og uautoriserte personer borte fra
arbeidsområdet.
• Oppretthold en sikker avstand fra bevegelige
deler under drift.
• Vær forsiktig når du arbeider under ekstreme
værforhold, som kraftig regn, snø eller sterk
vind, da det kan øke risikoen for ulykker.
• Unngå skjerf og andre løse plagg som kan hekte
seg i PTO-aksel og annet utstyr.
Lagring og Parkering
• Oppbevar vinsjen på et tørt og sikkert sted.
• Unngå at barn klatrer og leker ved vinsjen når
den er parkert.
• Parker vinsjen på et fast og jevnt underlag når
den er lagret eller ikke i bruk.
Beredskap for Nødsituasjoner
• Ha en førstehjelpsutstyr, brannslukningsapparat
og nødnumre lett tilgjengelig i tilfelle en ulykke
eller nødssituasjon.
Vedlikehold og Håndtering av Utstyr
• Bruk kun ståltau med tilstrekkelig styrke. Ståltau
av lav kvalitet kan gi alvorlige skader ved brudd.
• Hvis det er synlige skader, bytt ståltauet
umiddelbart.
• Inspiser vinsjen og dens komponenter
regelmessig for tegn på slitasje, skade, eller løse
deler og skruer.
• Smør vinsjen regelmessig som anbefalt av
produsenten.
• Før en oversikt over alt vedlikehold og
reparasjoner utført på vinsjen.
• Bytt ut slitte eller skadede deler med
komponenter godkjent av produsenten.

3
NO
Sikker Drift
• Bruk aldri vinsjen til løft eller andre oppgaver
den ikke er konstruert for. Vinsjen skal kun
brukes til trekking av tømmer.
• Unngå å stå nedenfor tømmer og traktor ved
vinsjing i skrått terreng.
• Unngå spontan rykking og napping når du
bruker vinsjen.
• Vær forsiktig når du trekker tung last, da det kan
forskyve eller vippe traktoren.
• Ikke trekk med enn 30 grader sideveis. Skrått
trekk medfører større veltefare.
• Forsikre deg om at traktoren er i god stand og
utfør regelmessige vedlikeholdssjekker.
• Ikke overbelast vinsjens nominelle kapasitet eller
traktorens slepekapasitet.
• Stå aldri mellom vinsjet tømmer og traktor når
du trekker.
• Sørg for at alle tilskuere er på sikker avstand fra
traktoren og vinsjen under bruk.
• Hold god avstand fra tømmer som trekkes inn.
Stubber eller andre hindringer kan vippe
tømmeret opp eller sideveis.
• Ikke berør ståltau, trinse eller andre
komponenter som er i bevegelse eller spenn.
• Hold avstand fra PTO-aksel og andre bevegelige
deler som medfører fare for klem eller hekting.

4
NO
No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Hovedkomponenter
Gitter
Betjeningsspak
Betjeningssnor
Toppdeksel
Mutter for kløtsj-justering
Toppstagfeste
Nedre trepunktsfester
Parkeringsbein
PTO-tapp
Kjedestrammer
Subbebrems
Krok til snarekjetting
Kjettingører for sleping av
tømmer
Inntrekksblokk
Lunnepanne
1
2
3
4
5
6
7
8
9
10
11
12
13
15
14

5
NO
Tekniske spesifikasjoner
Igland 42S
Generelle spesifikasjoner
Tromler
Høyde /bredde / dybde
Vekt (uten ståltau)
Utveksling
Kløtsj
Brems
Tilkobling til traktor
Høyde på PTO-tapp
Viktige begrensninger
Anbefalt traktorstørrelse
Maksimal trekkraft (tom trommel)
Maksimal trekkraft (full trommel)
Bremsekraft (tom trommel)
Bremsekraft (full trommel)
Teoretisk ståltaukapasitet
Anbefalt ståltau
Anbefalt maksimal last
Anbefalt maksimalt inntrekkslast
Inntrekkshastighet ved 540 r/min
Igland 52S
Generelle spesifikasjoner
Tromler
Høyde /bredde / dybde
Vekt (uten ståltau)
Utveksling
Kløtsj
Brems
Tilkobling til traktor
Høyde på PTO-tapp
Viktige begrensninger
Traktor størrelse
Maksimal trekkraft (tom trommel)
Maksimal trekkraft (full trommel)
Bremsekraft (tom trommel)
Bremsekraft (full trommel)
Teoretisk ståltau-kapasitet
Anbefalt ståltau
Maksimal last
Maksimal inntrekkslast
Vinsjhastighet ved 540 r/min
1
131 / 144 / 50 cm
235 kg
1:5.18
Utskiftbare klosser
Bremsebånd
3-point hitch (standard)
52 cm
30–52 kW (40–70 hk)
42 kN (4.2 tonn)
15 kN
52,5 kN
18,75 kN
77 m, 10 mm
50 m, 10 mm
3.4 m3
1.4 m3
0.67–1.71 m/s
1
151,5 / 170 / 55 cm
290 kg
1:6
Utskiftbare klosser
Bremsebånd
3-point hitch (standard)
57 cm
45–67 kW (60–90 hk)
52 kN (5.2 tonn)
20 kN
65 kN
25 kN
83 m, 11 mm
50 m, 11 mm
3.8 m3
1.8 m3
0.63–1.62 m/s

6
NO
Følg sikkerhetsregler for å begrense og forhindre
ulykker.
Vinsjen må kun brukes til sitt rette formål.
Les instruksjoner nøye.
Før bruk
Sjekk for visuell skade eller slitasje.
All skade må repareres og vinsjen skal stoppes i
bruk frem til dette er gjort.
Sjekkliste
• God sikt rundt arbeidsområde
• Deksler, vern og komponenter er i orden
• Skader som kan påvirke bruken må repareres
• Sjekk hydraulikkslanger og koblinger
(ekstrautstyr)
• Smør maskinen som angitt
• Kontroller at vinsjen ikke trekker inn med spaken
i øvre posisjon
• Kontroller riktig funksjon på radiostyring
(ekstrautstyr)
• Alle bevegelige deler er rene nok til bruk

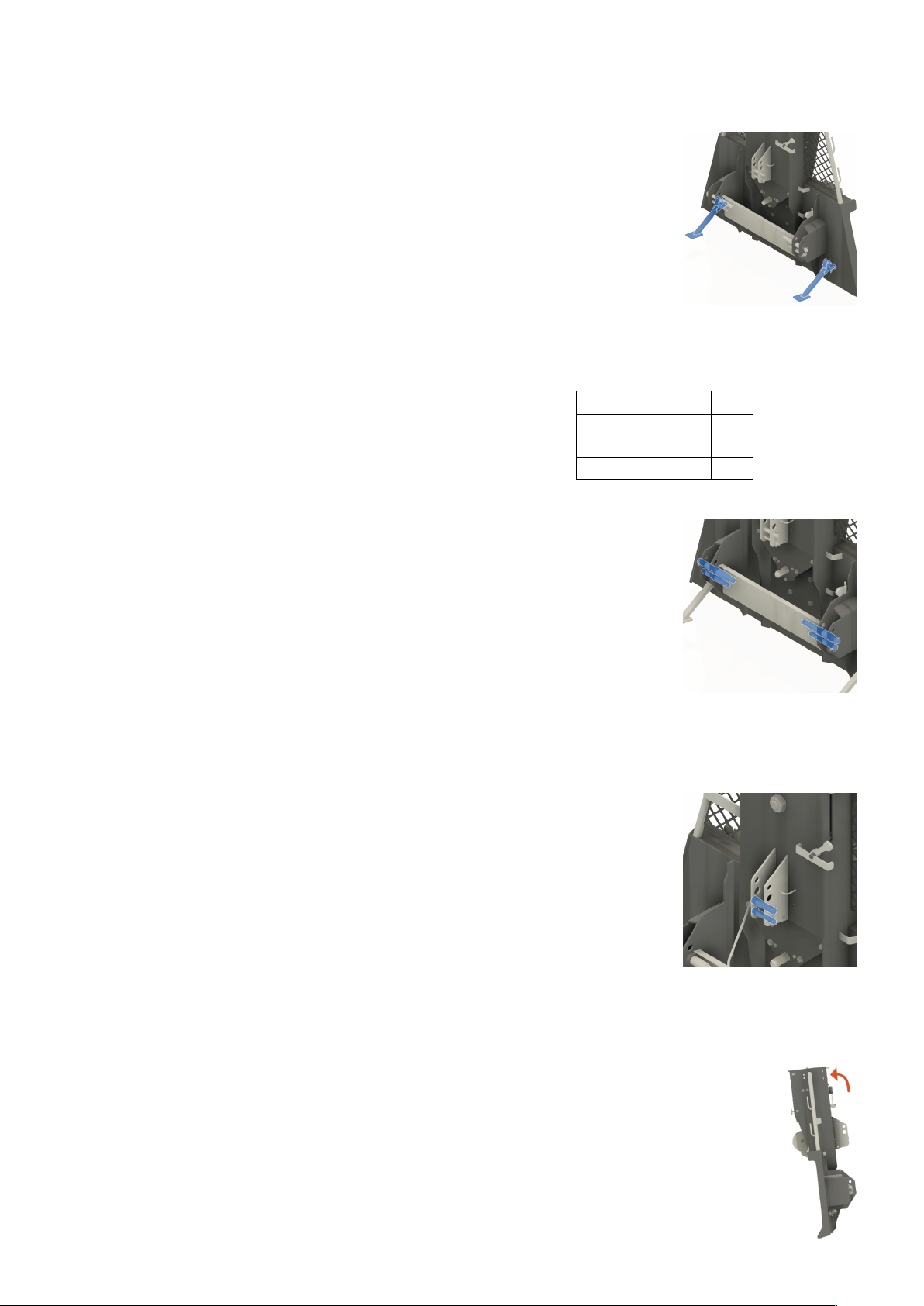

Montering
Sett parkeringsbein i parkeringsposisjon, og sett
vinsjen på et plant og fast underlag.
Montere vinsjen på traktor
Velg passende kategori på trepunkt.
Koble på trekkarmer.
Koble på toppstag. Velg det hullet som gir minst
mulig vinkel mellom vinsj og toppstag.
Juster toppstaget så vinsjen heller 10-20 grader
bakover. Pass på så vinsjen ikke kolliderer med
traktorhytta når den løftes.
Kategori 42 52
1✓ ✓
2✓ ✓
3✓

7
NO

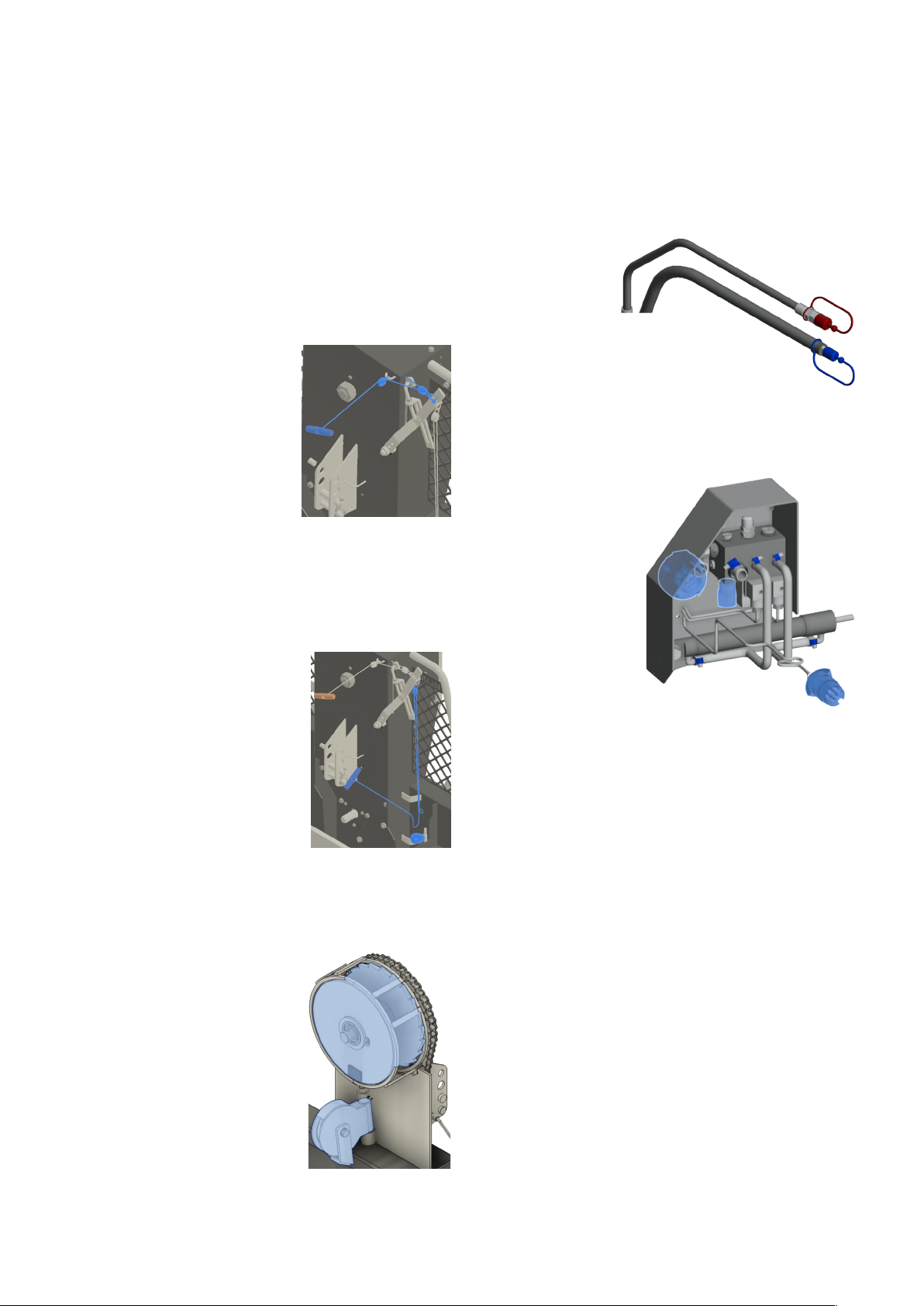

Kutt PTO-akselen til egnet lengde før montering.
Korrekt lengde er 20mm kortere enn avstanden
mellom tapp på vinsj og traktor, målt horisontalt.
Akselen kuttes I henhold til produsentens
instruksjoner.
Tau for frikobling av brems
Tre tauet gjennom trinsa ved lokket og trinsa på
oversiden av spaken.
Ta av lokket og fest tauet
gjennom hullet på hjørnet.
Feste tauet til kløtsj
Tre tauet gjennom trinsa på vinsjens chassis.
Tre det deretter gjennom
trinsa på betjeningsspaken,
og fest det i pinnen til den
nedre trinsa.
Feste ståltauet til trommel
Tre ståltauet opp gjennom trinsen. Før tauet inn i
bunnen av trommelen, og fest med umbrako-
skrue.
Hold ståltauet stramt
når det rulles inn.
Tilkobling av hydraulikk (ekstrautstyr)
Koble trykkslangen (ISO-kobling/rød hette) til ett
av traktorens uttak. Returslangen (åpen
kobling/blå hette) kobles til tank eller returlinje på
traktoren.
Returlinjen må være motstandsfri.
Tilkobling av radio
Koble støpselet fra vinsjen til traktoren, og koble
radioen til kontakten på vinsjen.

8
NO

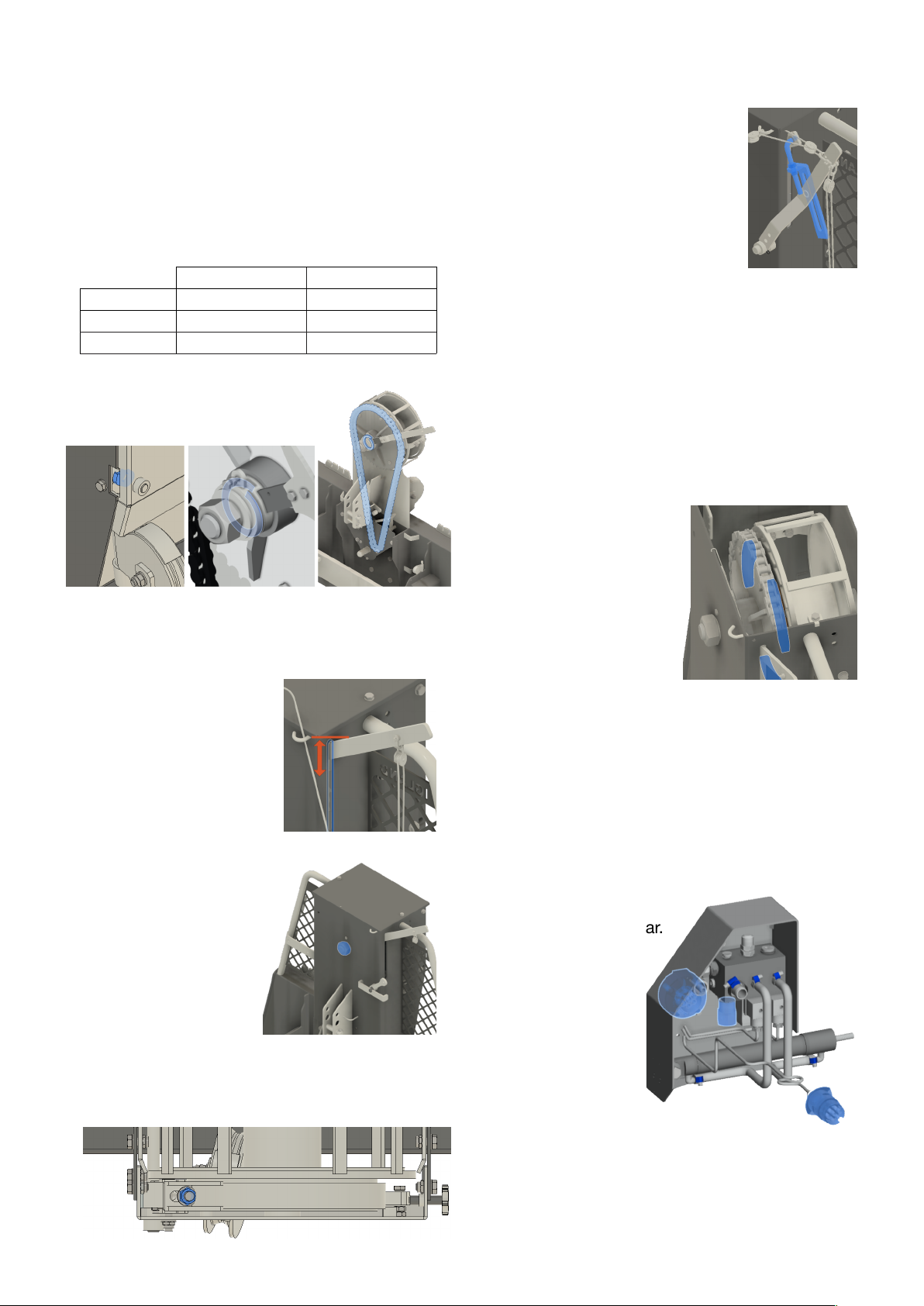

Vedlikehold
Sett PTO i fri og stopp motoren før du
gjennomfører vedlikehold på vinsjen. PTO-aksel
vedlikeholdes i henhold til produsentens
instruksjoner.
Smøring
Unngå oljesøl på kløtsjen.
Ta av toppdekselet for å komme
til kjedet og nålelageret.
Inspeksjon av kløtsjen
Sjekk dødgang på betjeningsspaken.
Normal dødgang
er 5-10 cm.
Justering av kløtsjen
Vri på mutteren og
kontroller dødgang
på nytt.
Justering av brems
Ta av lokket og skru på mutteren
Overlapp mellom kløtsj og brems
Reguler overlapp mellom
kløtsj og brems ved å justere
lengden på staget
Kjede
Kontroller kjedet for slakk, og fjern eventuell slakk
ved å stramme eller korte inn kjedet.
Kjedelås festes med lukket side i fartsretningen.
Stram kjedet etter første gangs bruk.
Kontroll av kløtsj-klosser
Fjern toppdekselet, og mål tykkelse på kløtsj-
belegget.
Bytt klosser dersom
belegget er mindre enn
2 mm tykt.
Bytte av kløtsj-klosser
Løsne mutteren for justering av kløtsj. Fjern de
gamle klossene ved å løsne to skruer på hver
kloss, og monter nye. Inspiser og juster
kløtsj
i
henhold til instruksjonen.
Justering av trykk
Trykket justeres ved å løsne mutteren og skru på
trykkregulatoren.
Trykket skal være 40 bar.
Arbeidstimer Smøremiddel
Kjede 20 Tykk olje
Nålelager 20 Tykk olje
Kam 20 Fett

9
NO

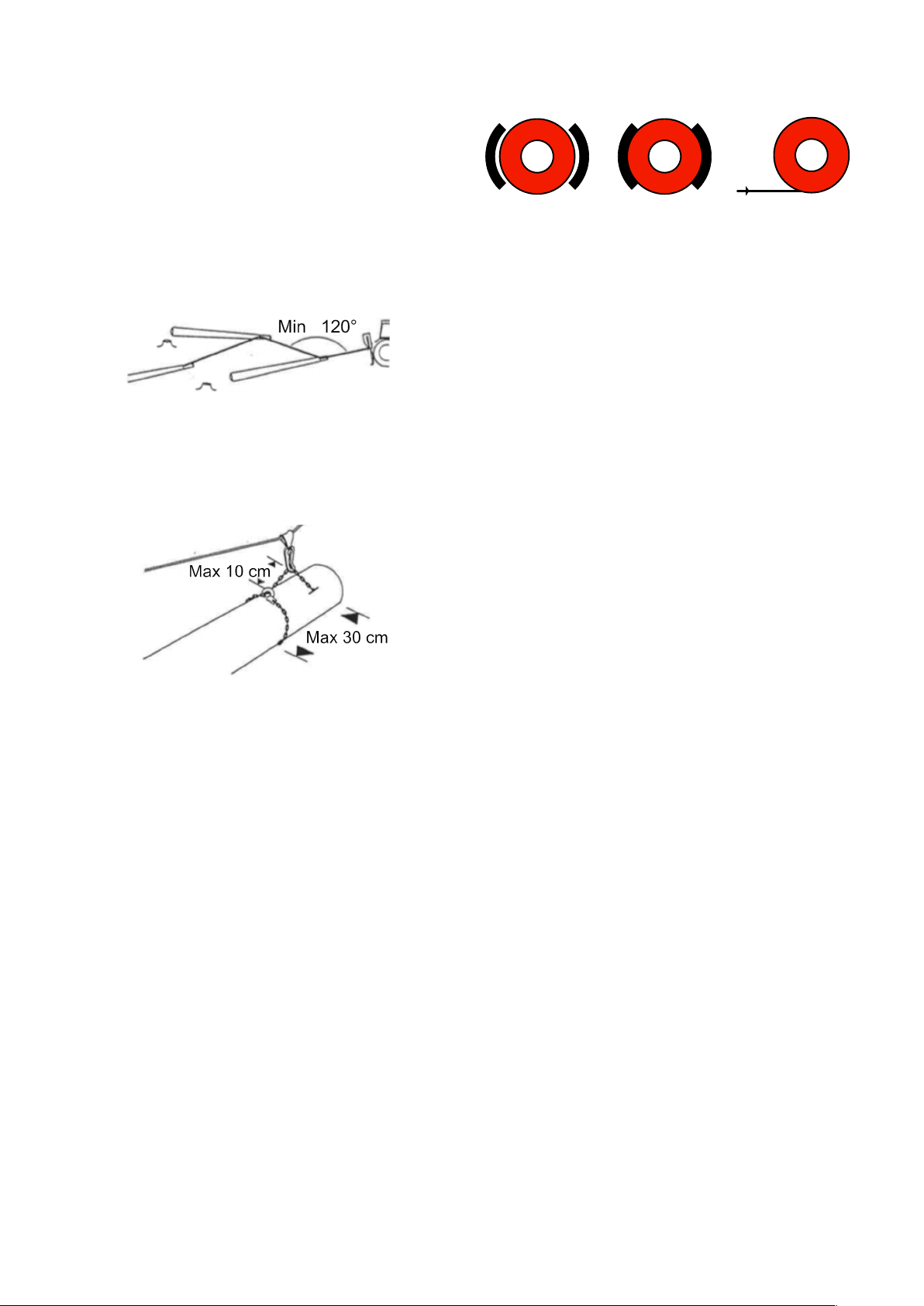

Generell bruk av vinsj
Rygg traktoren så nært tømmeret som mulig.
Maksimal vinkel for inntrekk er 30 grader til hver
side.
Mindre tømmer kan festes I fiskebein-mønster.
Unngå skarpe vinkler på vaieren.
Unngå brå bevegelser, siden tømmeret kan
reagere tregt.
Fest tømmeret inntil 30 cm fra enden.
Maksimalt 10 cm kjetting mellom snarekrok og
glider.
Betjening av vinsj
Vær klar over vinsjens begrensninger.
Slakk subbebremsen hvis ståltauet er for tungt å
trekke ut. Stram subbebremsen hvis trommelen
spinner. Slipp lasten sakte for å unngå at kabelen
tvinnes.
Senk vinsjen så lunnepanna står på bakken og
benytt parkeringsbrems på traktoren.
Se egen manual til radio for fjernstyring.
InntrekkFri brems Brems
Grønt tau Hvit tau

10
EN
Product No.
IG095226
IG095464
IG091442
IG143160
IG153065
IG143210
IG143170
IG090378
IG159337
IG022150
IG022151
Optional equipment
(42S) Radio remote control, 1 function, incl. hydraulic LH
(52S) Radio remote control, 1 function, incl. hydraulic LH
RPM control of tractor, on/off (only available together with radio)
(42S) Top pulley for spooling point
(52S) Top pulley for spooling point
Adapter for Lyng Triangel (A-frame)
Adapter for HMV
Oil distribution valve for tractor with oil capacity exceeding 55 l/min
Top grid height / width - 78 / 90 cm
Oil can holder
Chainsaw holder
Find more information at
www.nosted.com/en
Reproduction of text or illustrations
without permission is prohibited
Revised
Published
P/N
Address
Website
Email
Phone
Fax
11.05.2023
20.02.2023
IG390418
Doneheia 17, 4516 Mandal
nosted.com/en/igland
[email protected]
[phone]
[phone]
Product No.
IG308030
IG300904
Igland winches
Igland 42S
Igland 52S
Table of contents Page
Safety instructions 11-12
Main components 13
Technical specifications 14
Before use 15
Assembly 15
Maintenance 16
Logging operations 17
Operating instructions 17

11
EN
Safety instructions
Before Use
• Read the entire user manual and relevant
additional equipment before using the machine.
• Ensure that only qualified and trained individuals
use the equipment.
• Become familiar with the controls and functions
of the winch.
Personal Safety
• Always wear appropriate safety equipment, such
as gloves, safety goggles, and protective
footwear.
• Keep children and unauthorized persons away
from the work area.
• Maintain a safe distance from moving parts
during operation.
• Be cautious when working under extreme
weather conditions, such as heavy rain, snow, or
strong winds, as these can increase the risk of
accidents.
• Avoid scarves and other loose garments that
could get caught in the PTO shaft and other
equipment.
Storage and Parking
• Store the winch in a dry and secure location.
• Prevent children from climbing and playing
around the winch when it is parked.
• Park the winch on a solid and even surface when
it is stored or not in use.
Emergency Preparedness
• Have first aid supplies, a fire extinguisher, and
emergency numbers easily accessible in case of
an accident or emergency situation.
Maintenance and Handling of Equipment
• Use only wire ropes with sufficient strength. Low-
quality wire ropes can cause serious injuries in
case of breakage.
• If there are visible damages, replace the wire
rope immediately.
• Inspect the winch and its components regularly
for signs of wear, damage, or loose parts and
screws.
• Lubricate the winch regularly as recommended
by the manufacturer.
• Maintain a record of all maintenance and repairs
performed on the winch.
• Replace worn or damaged parts with
components approved by the manufacturer.

12
EN
Safe Operation
• Never use the winch for lifting or other tasks it is
not designed for. The winch should only be used
for pulling timber.
• Avoid standing below timber and tractor while
winching on sloping terrain.
• Avoid sudden jerking and tugging when using
the winch.
• Be cautious when pulling heavy loads, as it can
shift or tip the tractor.
• Do not pull at more than 30 degrees sideways.
Angled pulling increases the risk of tipping.
• Ensure that the tractor is in good condition and
perform regular maintenance checks.
• Do not overload the winch's rated capacity or
the tractor's towing capacity.
• Never stand between the winched timber and
tractor while pulling.
• Make sure all spectators are at a safe distance
from the tractor and winch during use.
• Maintain a safe distance from timber being
pulled in. Stumps or other obstacles can cause
timber to tip up or sideways.
• Do not touch wire rope, pulley, or other
components that are in motion or under tension.
• Stay clear of the PTO shaft and other moving
parts that pose a risk of pinching or snagging.

13
EN
No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Part
Protection screen
Control lever
Control cord
Top cover
Clutch adjustment nut
Top link attachment
Lower link attachment
Support leg
PTO input shaft
Chain tensioner
Friction brake
Holder for choker chain
Notches for log attachment
Pulley
Butt plate
1
2
3
4
5
6
7
8
9
10
11
12
13
15
14

14
EN
Technical specifications
Igland 42S
General specifications
Number of drums
Height /width / depth
Weight (without steel rope)
Gear ratio
Clutch
Brake type
Attachment type
PTO input, distance from ground
Important limitations
Tractor size
Max traction clutch (empty drum)
Max traction clutch (full drum)
Braking force (empty drum)
Braking force (full drum)
Wire rope, theoretical capacity
Recommended steel rope length
Recommended max total load
Recommended max in-haul load
Winching speed at 540 rpm
Igland 52S
General specifications
Number of drums
Height /width / depth
Weight (without steel rope)
Gear ratio
Clutch
Brake
Attachment type
PTO input, distance from ground
Important limitations
Tractor size
Max traction clutch (empty drum)
Max traction clutch (full drum)
Braking force (empty drum)
Braking force (full drum)
Wire rope, theoretical capacity
Recommended steel rope length
Recommended max total load
Recommended max in-haul load
Winching speed at 540 rpm
1
131 / 144 / 50 cm
235 kg
1:5.18
Interchangeable friction pads
Band brake
3-point hitch (standard)
52 cm
30–52 kW (40–70 hp)
42 kN (4.2 metric tons)
15 kN
52,5 kN
18,75 kN
77 m, 10 mm
50 m, 10 mm
3.4 m3
1.4 m3
0.67–1.71 m/s
1
151,5 / 170 / 55 cm
290 kg
1:6
Interchangeable friction pads
Band brake
3-point hitch (standard)
57 cm
45–67 kW (60–90 hp)
52 kN (5,2 metric tons)
20 kN
65 kN
25 kN
83 m, 11 mm
50 m, 11 mm
3.8 m3
1.8 m3
0.63–1.62 m/s

15
EN
Follow appropriate safety rules to manage risks
and minimize the chance of accidents.
The winch must only be used for its intended
purpose.
Read the instructions carefully.
Before use
Before using the winch, check for visual damage.
Any damaged components must be replaced and
operation should be halted immediately if any
safety hazard becomes apparent.
Checklist
• Clear visibility over work area
• All guards and components are in order
• Cracks and other damage that could affect
operations must be repaired immediately
• Inspect hydraulic hoses and connections for
leaks (optional equipment)
• Lubricate the machine per the schedule outline
as recommended by the manufacturer
• Check for any wire movement when control
levers are in top position
• Check remote controls for correct response
(optional equipment)
• Ensure that moving parts are not obstructed by
debris.
Assembly
Attach the support legs and make sure the winch
is on a level surface.
Mounting winch on tractor
Choose appropriate hitch pins for linkage.
Attach lower links.
Attach top link.
Use attachment holes that give the smallest
angle between top link and winch.
Adjust length of top link to give winch 10 - 20
degree backward tilt in operating position.
Ensure the winch does not collide
with cab when being raised.
Category 42 52
1✓ ✓
2✓ ✓
3✓

16
EN
Cut shaft and guard to correct length before
mounting. Correct length is full length of PTO
minus 20 mm.
Follow manufacturer’s instructions for cutting PTO
shaft and guard to length.
Attach rope for releasing brake
Thread the rope through the pulley by the corner
of the frame, and through the pulley on top of the
lever. Remove the top cover and secure the rope
through the hole on the corner
Attach rope for clutch
Thread the rope through the small pulley on the
frame, then through the pulley on the underside of
the lever. Attach it through the hole above the first
pulley.
Attach wire rope
Thread the wire rope through the pulley. Attach it
to the drum with the hex socket screw
Keep the wire rope
tensioned while hauling in.
Hydraulic connection (optional equipment)
Connect the pressure hose (ISO/red cap) to one
of the tractor’s outputs. Connect the return hose
(open connector/blue cap) to the oil tank or a
return line on the tractor.
The return line must be without any resistance.
Radio connection
Connect the plug from the winch to the tractor,
and connect the radio to the socket on the winch.

17
EN
Maintenance
Set PTO in neutral and stop engine before doing
any maintenance. Check PTO manufacturer’s
product instructions for maintenance.
Lubrication
Do not spill oil on the clutch.
To access chain and needle bearing,
remove top cover.
Clutch inspection
Check control lever play.
Normal lever play is
between 5-10 cm.
Clutch adjustment
Reel out cable about 3 meters. Remove top cover
and adjust clutch.
Verify by checking control
lever play again before
re-attaching the top plate.
Brake adjustment
Remove the top cover and turn the nut.
Clutch and brake overlap
Adjust the overlap between
clutch and brake by adjusting
the nuts on the threaded rod.
Drive chain
Check drive chain tension. Take up excessive
slack. Fit joining link with closed end in direction
of travel. Make sure to tighten chain tensioner
after first day of use.
Renewing clutch friction pads
Reel out cable about 3 meters. Remove top
cover. Measure clutch friction pad thickness.
If less than 2 mm,
replace pads.
Replacing clutch friction pads
Loosen the clutch adjustment nut. Detach old
clutch friction pads with two screws, and attach
new ones. Inspect and adjust the clutch
according to maintenance manual.
Pressure adjustment
Adjust the pressure by loosening the nut and
turning the relief valve.
The pressure must be 40 bar.
Hours of use Lubricant
Chain 20 Thick oil
Needle bearing 20 Thick oil
Cam lobe 20 Grease

18
EN
Logging operations
Back tractor as close as possible to logs.
Do not haul in from the sides further than 30
degrees on each side of the tractor, at a
maximum of 60 degrees.
Small logs may be hitched in a herringbone
pattern, beginning at the end of the cable.
Avoid sharp angles between each log.
Avoid quick movements as your load may have a
delayed reaction.
Choke logs up to 30 cm from their edges.
Maximum 10 cm of excessive chain between
the glider and hook.
Operating instructions
Be aware of your winch’s capacity limitations.
Tighten the friction brake if the drum spins.
Slacken if the wire rope is too heavy to pull out.
Release load slowly to prevent snarls.
Lower butt plate until it’s resting on the ground
and apply the brakes to park the tractor.
See radio manual for further instructions.
Haul inFree reel Brake
Green rope White rope

Nøsted & AS
Jåbekk
Doneheia 17
4516 Mandal
Norway
www.nosted.com
