Novara N207 User manual

INSTRUCTION MANUAL - GUIDE D’INSTALLATION
N207
10 / 2016
2 PEOPLE REQUIRED
2 PERSONNES REQUIS
It is mandatory to have a wall stud on each side of the
shower unit to securely fasten the rail to the walls.
Il est indispensable d'avoir une ossature murale sur
chaque côté de la douche pour xer la barre de roulement.

Product specications are subject to change without notice • Des changements peuvent être apportés au produit sans préavis.
Please keep this manual and product code number for future reference
and for ordering replacement parts if necessary.
Veuillez conserver ce manuel et le code de produit pour des références futures,
et au besoin, la commande de pièces de rechange.
INSTRUCTIONS GÉNÉRALES
• Lire attentivement et complètement le manuel
• d’installation avant de procéder.
• Il est recommandé de porter des lunettes de sécurité en
tout temps lors de l’installation.
INSTALLATION SUR LES TUILES EN CÉRAMIQUE
• Si votre porte de douche doit être installée sur une bordure
en céramique, le jambage doit reposer complètement sur
cette dernière.
• Le calfeutrage doit être appliqué sur le côté extérieur
de la douche où le panneau xe rencontre la bordure
en céramique.
NOTE
• Calfeutrage: aucun scellant n’est nécessaire à l’intérieur
• de la douche.
• Certains modèles sont dotés de joints d’étanchéité clairs.
L’ENTRETIEN DE VOTRE DOUCHE
• Ne jamais utiliser de poudre ou de tampon à récurer, ni
d’instrument tranchant sur les parties en métal ou en verre.
De temps à autre, il suft de nettoyer la porte avec une
solution d’eau et un détergent doux pour conserver l’aspect
neuf des panneaux de verre et du cadre en aluminium.
• Nous recommandons de passer une raclette de douche
sur les panneaux de verre après chaque utilisation.
En Fr
GENERAL INSTRUCTIONS
• Read this manual carefully and completely
before proceeding.
• It is recommended that you wear safety
glasses at all times during the installation.
INSTALLATION OVER CERAMIC TILES
• If your shower door is to be installed over
ceramic tiles, the tiles should lay com-
pletely under the wall jamb.
• Silicone should be used to seal the gap
where the ceramic tiles meet the xed panel.
NOTICE
• Caulking: no sealant is required inside the
shower, unless otherwise stated.
• Some models are equipped with clear
sealing gaskets.
CARE FOR YOUR SHOWER DOOR
• Never use scouring powder pads or sharp
instruments on metal pieces or glass pan-
els. An occasional wiping down with a mild
soap diluted in water is all that is needed
to keep the panels and aluminum parts
looking new.
• We recommend wiping the glass panels
with a squeegee after each use.

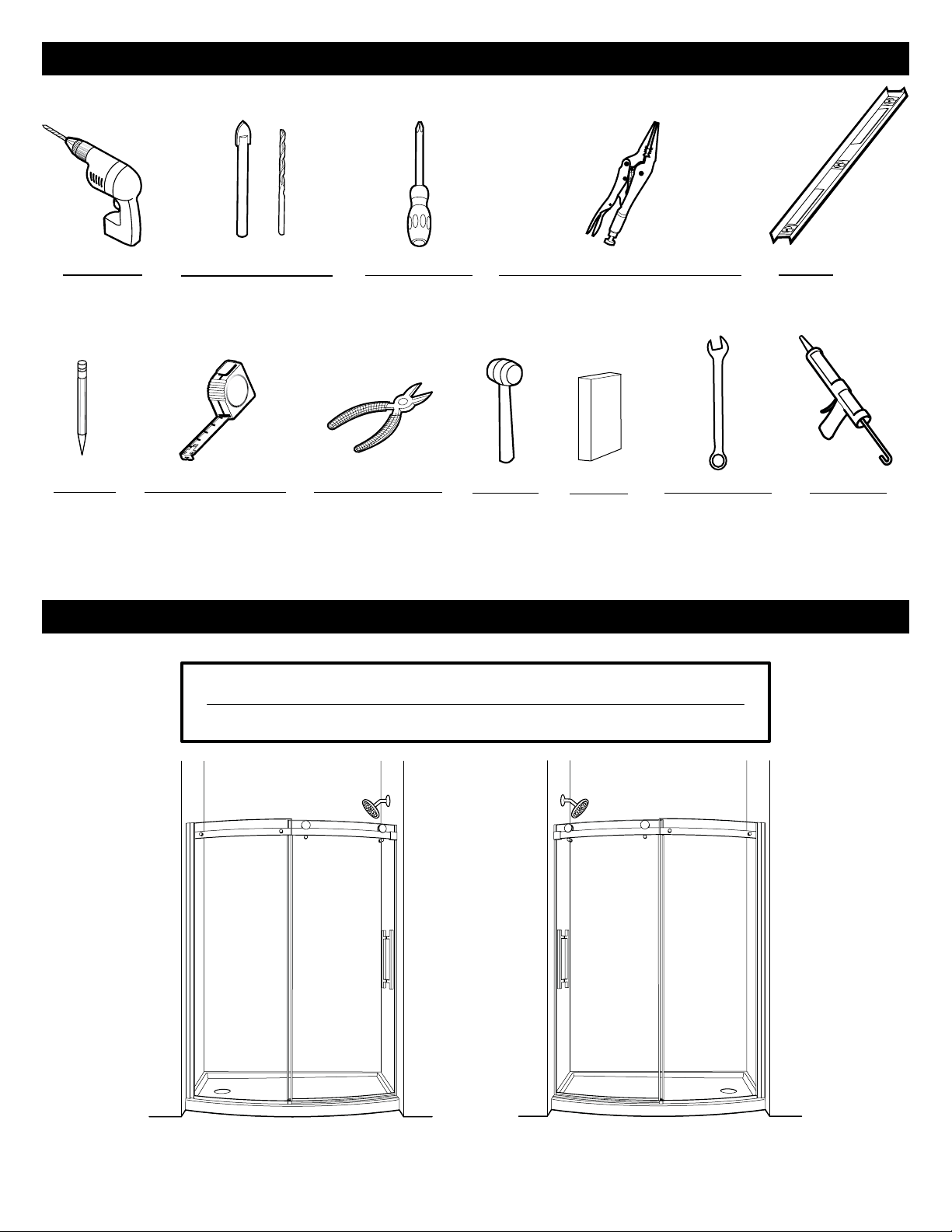

POSSIBLE CONFIGURATIONS / CONFIGURATIONS POSSIBLES
*Use a ¼"drill bit when drilling into ceramic tiles
*Utiliser une mèche de ¼" pour percer des tuiles en céramique.
TAPE MEASURE
RUBAN À MESURER
DRILL
PERCEUSE
1/4" & 1/8" DRILL BITS
MÈCHE 1/4" & 1/8"
*
TOOLS REQUIRED / OUTILS REQUIS
SILICONE
SCELLANT
MALLET
MAILLET
PENCIL
CRAYON
SCREWDRIVER
TOURNEVIS
LEVEL
NIVEAU
CUTTING PLIERS
PINCE COUPANTE
POSSIBLE CONFIGURATIONS / CONFIGURATIONS POSSIBLES
LONG NOSE LOCKING PLIERS (X2)
PINCE SERRE ÉTAU (X2)
WRENCH
CLÉ À FOURCHE
BLOCK
BLOC
Recommended installation conguration according to shower head position.
Conguration d'installation recommandée en fonction de la position de la tête de douche.
* This conguration illustrated in this manual.
* Cette conguration est illustrée dans ce manuel.
*

PARTS LISTING / LISTE DES PIÈCES
5/16"
8 mm
5/16"
8 mm
N202
1
2
3
4
11
9
18
68
10
19
7
15
14
16
13
5
17
12

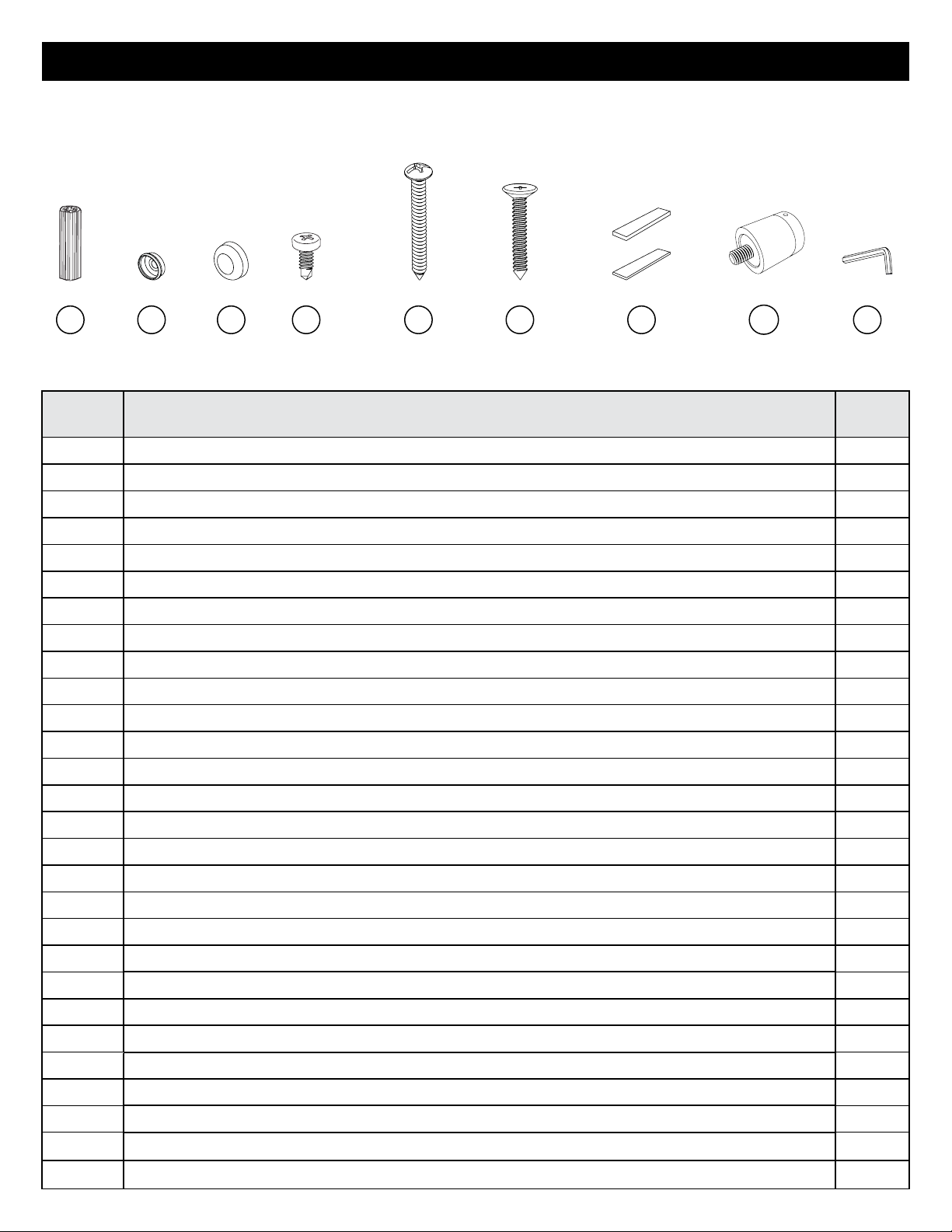

PARTS LISTING / LISTE DES PIÈCES
ITEM PARTS - PIÈCES QTY
1Wall jamb / Jambage 1
2Expander / Extenseur 1
3Expander gasket / Joint de l’extenseur 1
4 U-channel / Prolé en «U» 1
5Mid gasket for xed panel (3/8" / 10mm) / Joint latéral pour panneau xe (3/8" / 10mm) 1
6Mid gasket for door panel (5/16" / 8mm) / Joint latéral pour le panneau de porte (5/16" / 8mm) 1
7Door closing gasket (N201) / Joint fermeture de porte 1
8Bottom door gasket / Joint inférieur de porte 1
9Aluminum threshold / Seuil de rétention 1
10 Door panel / Panneau de porte 1
11 Fixed panel / Panneau xe 1
12 Rollers / Roulettes 2
13 Running rail / Barre de roulement 1
14 Fixed panel wall mount bracket / Support mural pour panneau xe 1
15 Door panel wall mount bracket / Support mural pour panneau de porte 1
16 Glass fastener / Fixation de verre 2
17 Anti-jump / Anti-saut 2
18 Bottom guide / Guide inférieur 1
19 Door handle / Poignée de porte 1
20 Wall plug / Cheville 8
21 Screw cap / Capuchon couvre-vis 3
22 Back screw cap / L’arrière du capuchon couvre-vis 3
23 Pan self-drilling screw #8 ¼"/ Vis pan auto-perçante #8 ¼" 3
24 Pan screw #8 1-¼"/ Vis pan #8 1-¼" 5
25 Flat head screw #8 1-¼"/ Vis à tête plate #8 1-¼" 4
26 Clear setting block (2 x 1/16" & 2 x ⅛" ) / Bloc à niveau transparent (2 x 1/16" & 2 x ⅛") 4
27 Stopper (provided only for 48 model) / Butoir (seulement fournis avec le modèle 48) 1
28 Hex key 3mm / Clé hexagonale 3mm 1
24
22
21 23 26 27 20 25 28
*
*

6
Hold eccentric nut in place with
wrench while tightening the small nut.
Tenir l'écrou excentrique en place avec
la clé tout en serrant le petit écrou .
12 INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
10
8
Door handle holes
Trous de poignée de porte
Roller holes
Trous des roulettes
10
8
3/8"
45°
3/8"
10
8
TOP VIEW
VUE DU HAUT
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
Trim if necessary
Couper si nécessaire
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
TOP VIEW
VUE DU HAUT
A
B3/8"
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
10mm
10mm
10mm
10mm
8
3/8"
Eccentric nut for roller adjustment. (Raises
and lowers the roller.) Minimum spacing
should be oriented towards the bottom as
shown. Adjustments can be made after the
door installation.
Écrou excentrique pour l'ajustement des
roulettes. (Lève et baisse la roulette .) L'espace
minimum devrait être orienté vers le bas tel
qu'illustré. Ajustements peuvent être effectués
après l'installation de la porte.
MIN
MAX

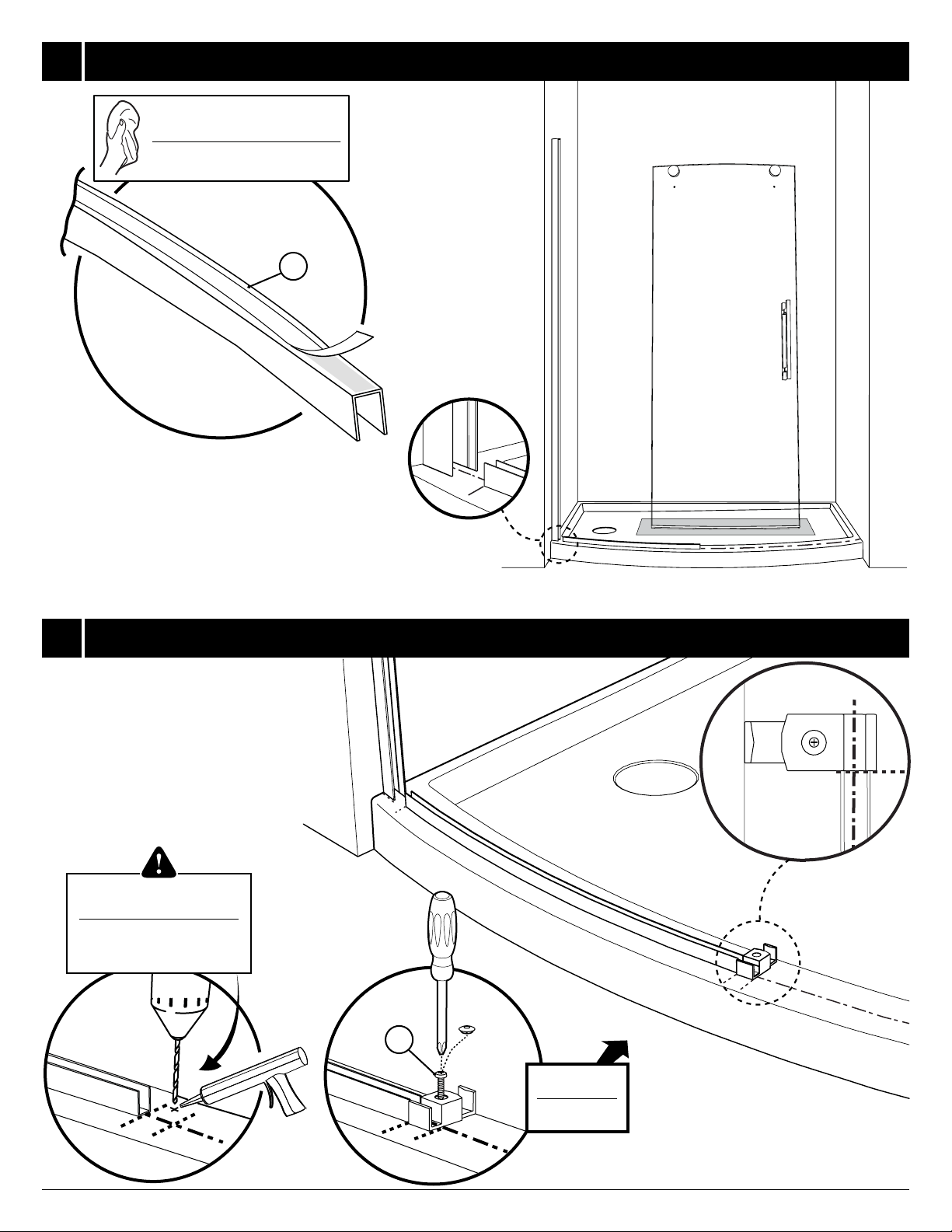

CUT AND INSTALL THE BOTTOM DOOR GASKET ONTO THE DOOR
COUPER ET INSTALLER LE JOINT INFÉRIEUR SUR LE PANNEAU DE PORTE
INSTALL THE ROLLERS ONTO THE DOOR
INSTALLER LES ROULETTES SUR LA PORTE
1
2

7
19
18
The bottom guide can hang off the base as
long as it can be well fastened and is towards
the inside of the shower.
Le guide inférieur peut dépasser la base en
autant qu’il puisse être bien xé et vers l’intérieur
de la douche.
SIDE VIEW / VUE LATÉRALE
Edge of base threshold
(inside shower side)
Côté intérieur de la douche
(Bord du seuil de base)
TOP VIEW
VUE DU HAUT
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
THE INSTALLATION SHOWN IS BASED ON
PLUMB FINISHED WALLS AND A LEVELLED
BASE. IF THESE CONDITIONS ARE NOT MET,
PLEASE ADJUST ACCORDINGLY.
L’INSTALLATION ILLUSTRÉE EST BASÉE SUR
DES MURS FINIS D’APLOMB ET UNE BASE DE
DOUCHE NIVELÉE. SI CES CONDITIONS NE
SONT PAS PRÉSENTES, VEUILLEZ AJUSTER
EN CONSÉQUENCE.
Do not install the bottom
guide (18) in this step.
Ne pas installer le guide
inférieur (18) dans cette étape.
Place door inside shower on
cardboard or a towel to protect it.
Placer la porte à l'intérieur de
la douche sur un carton ou une
serviette pour la protéger.
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
3

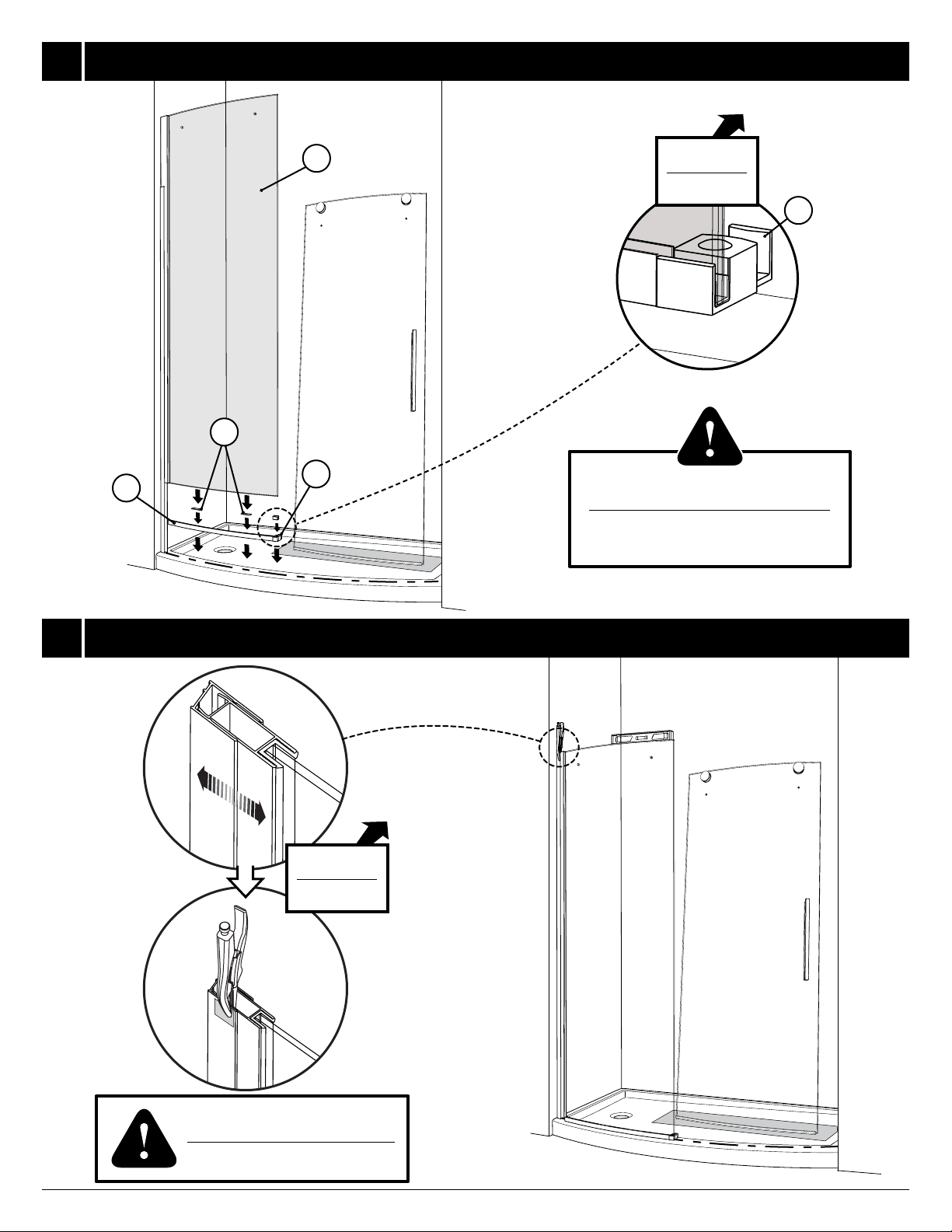

4MARK THE CENTER LINE FOR THE FIXED PANEL ON THE BASE USING THE BOTTOM GUIDE FOR PLACEMENT REFERENCE
MARQUER LA LIGNE DU CENTRE POUR LE PANNEAU FIXE SUR LA BASE EN UTILISANT LE GUIDE INFÉRIEUR COMME RÉFÉRENCE

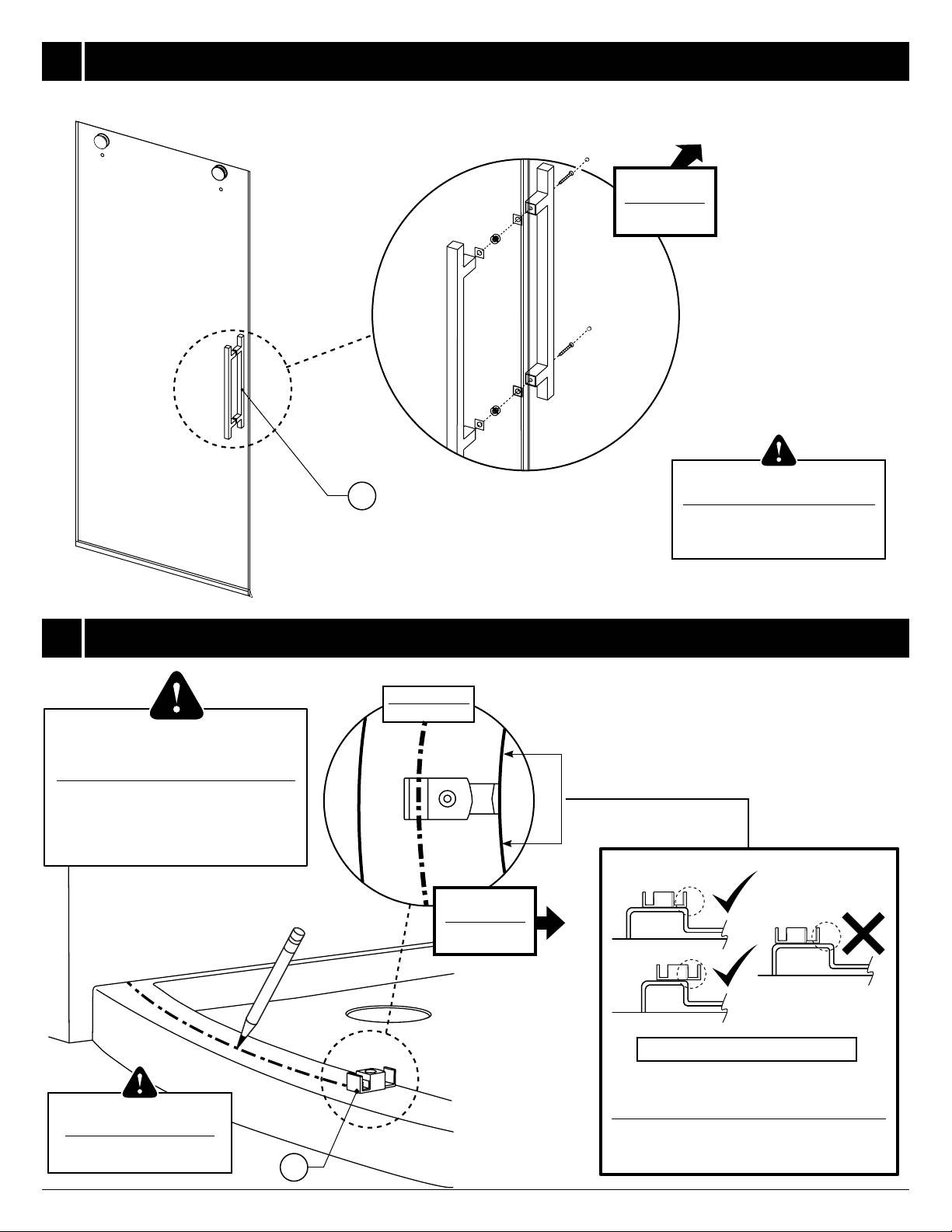

INSTALL THE HANDLE ONTO THE DOOR
INSTALLER LA POIGNÉE SUR LA PORTE

8
TOP VIEW
VUE DU HAUT

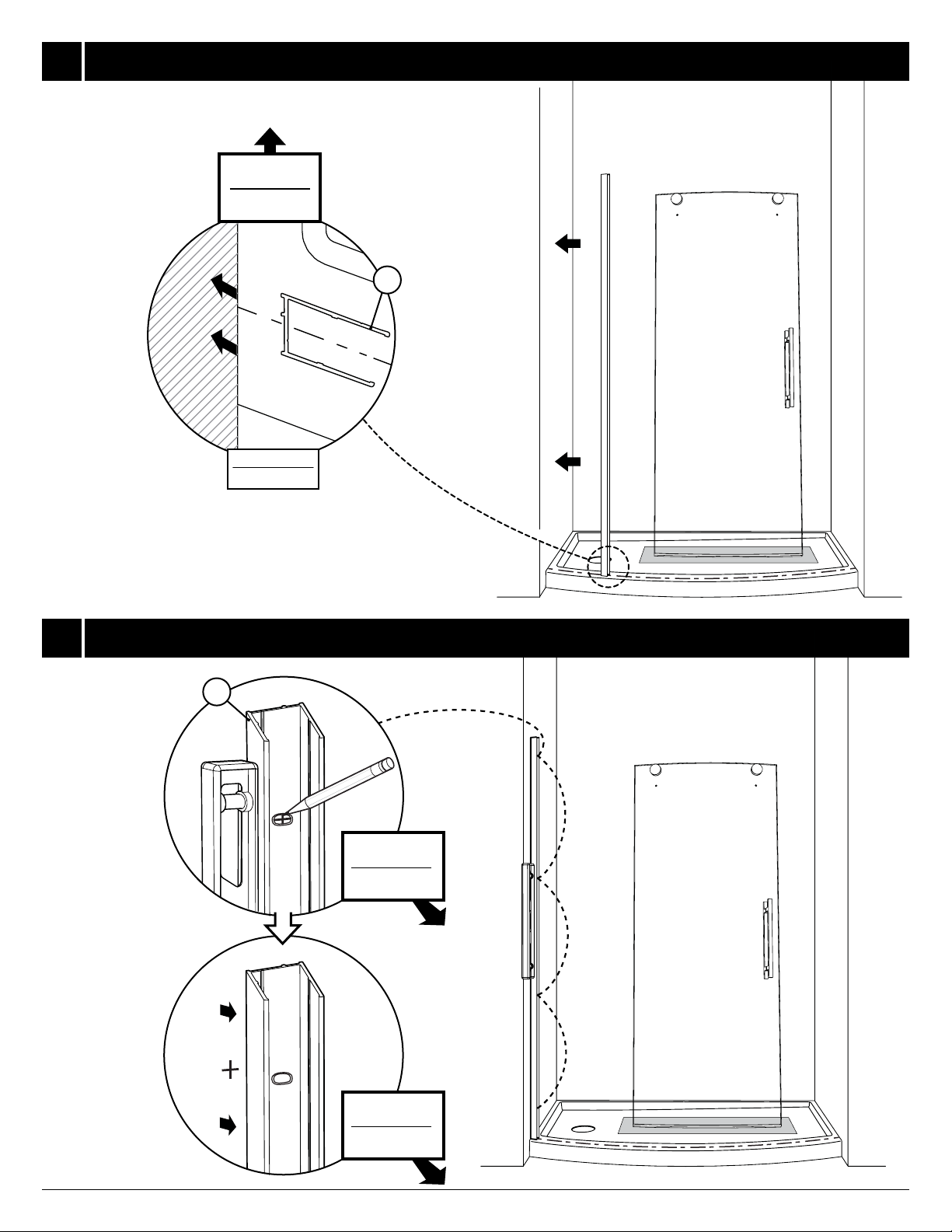

PLACE THE WALL JAMB ON THE CENTER LINE
PLACER LE JAMBAGE SUR LA LIGNE DU CENTRE

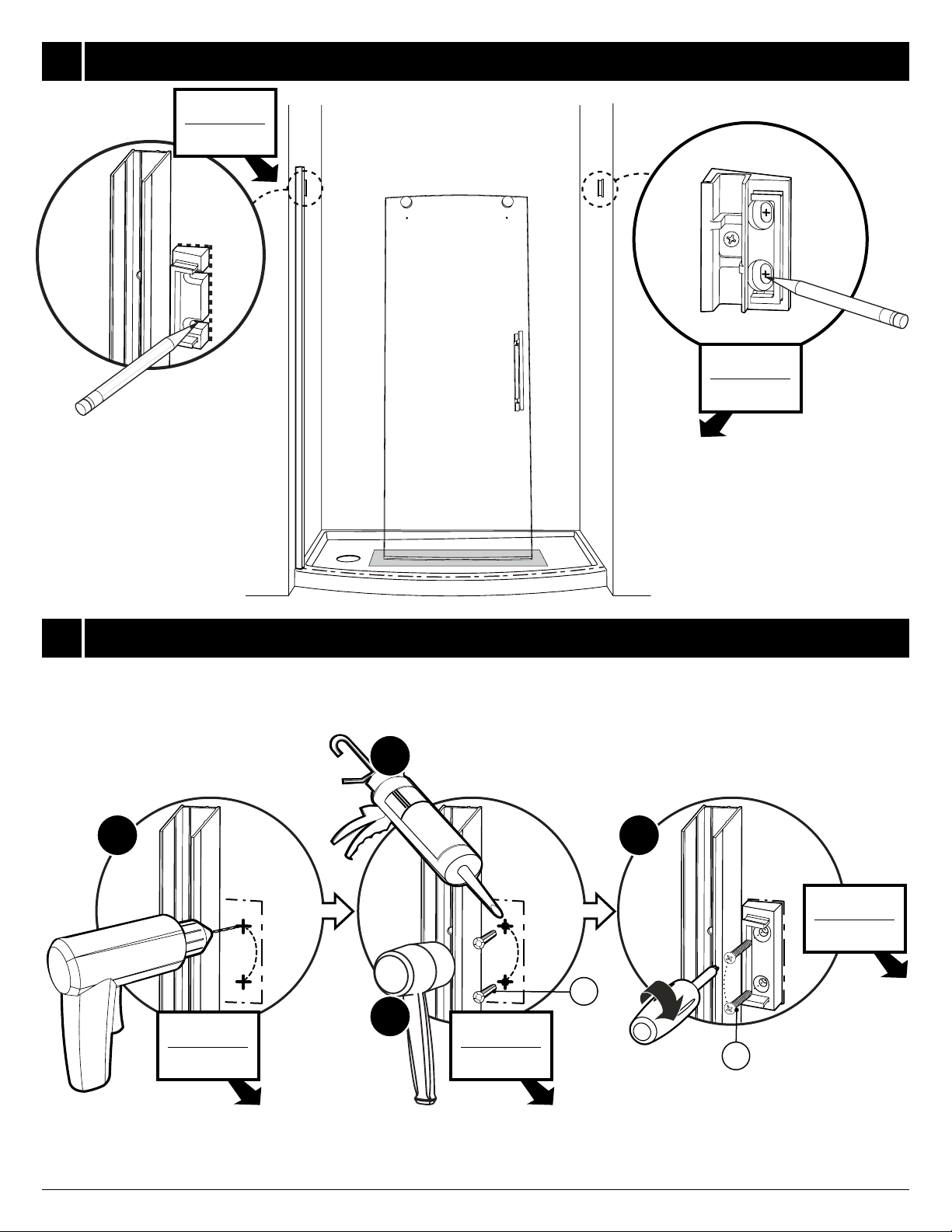

LEVEL AND MARK THE WALL JAMB HOLES
NIVELER ET MARQUER LES TROUS DU JAMBAGE
5
6
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
1
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
1

9

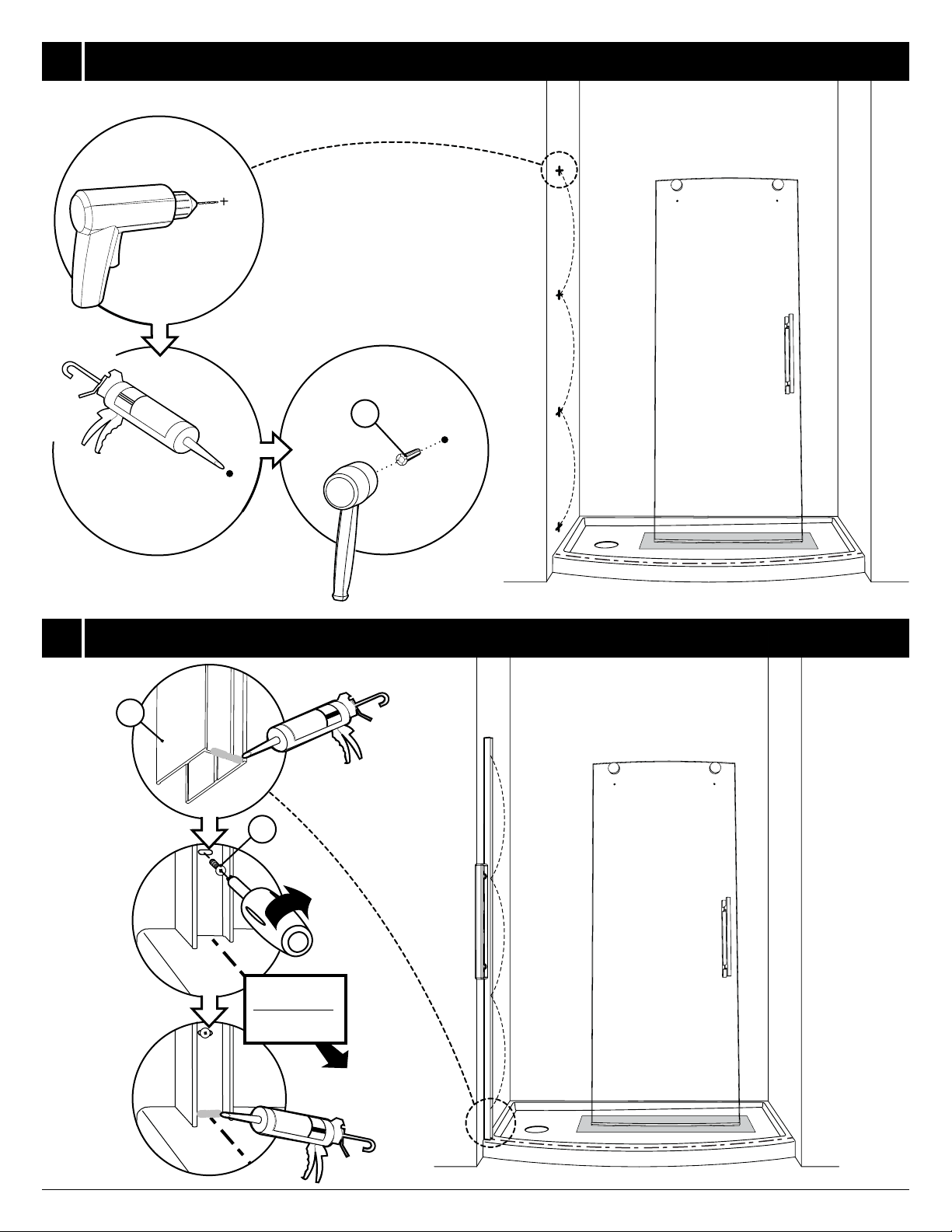

DRILL, APPLY SILICONE & INSERT WALL PLUGS
PERCER, APPLIQUER DU SILICONE & INSÉRER LES CHEVILLES
INSTALL THE WALL JAMB
INSTALLER LE JAMBAGE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
25
20
7
8
1

10

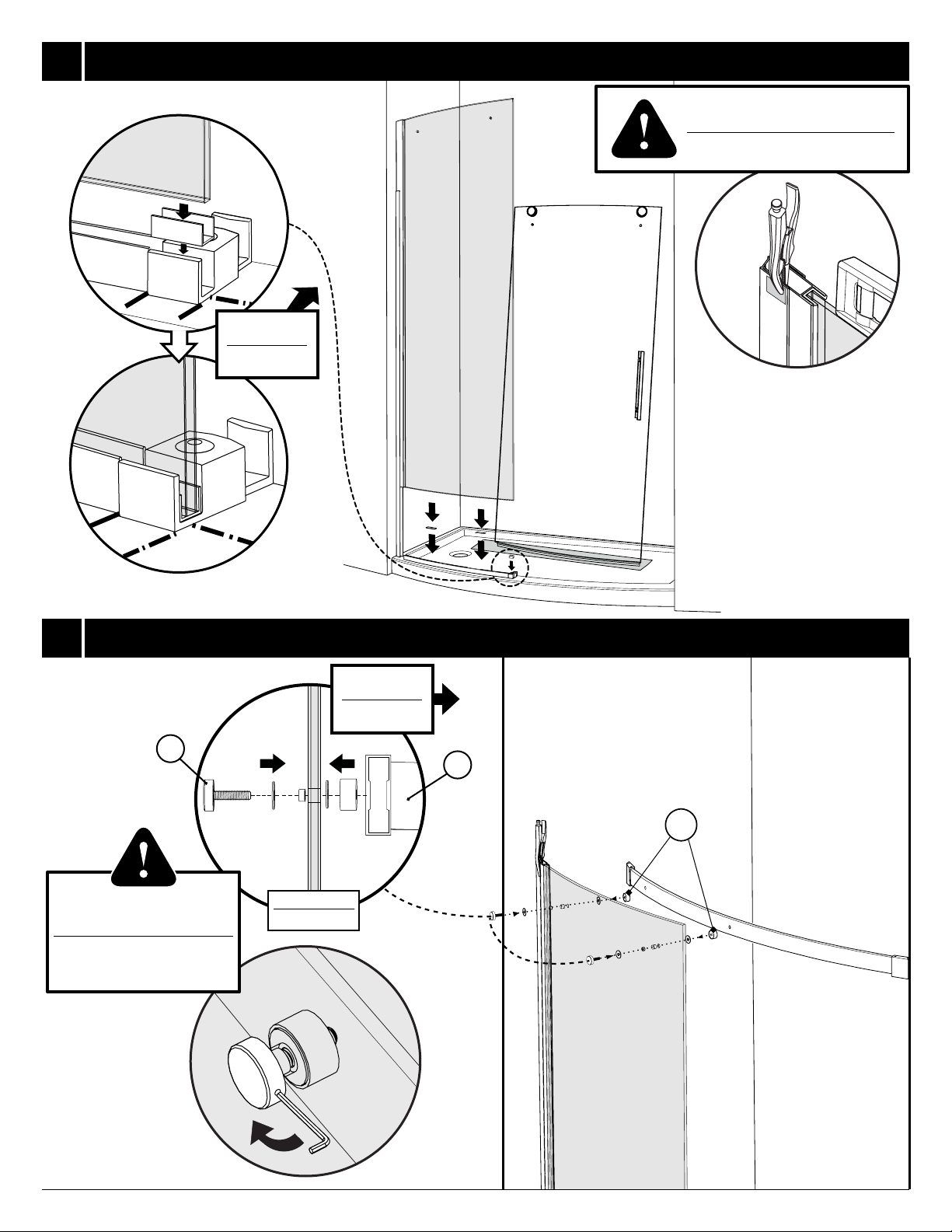

PLACE THE BOTTOM GUIDE, U-CHANNEL & CLEAR
SETTING BLOCKS UNDER THE FIXED PANEL.
PLACER LE GUIDE DU BAS, LE PROFILÉ EN «U» ET
LES BLOCS À NIVEAU TRANSPARENTS SOUS LE
PANNEAU FIXE.
COVER THE TEETH OF THE PLIERS
TO AVOID SCRATCHING THE METAL.
COUVRIR LES DENTS DE LA PINCE
POUR NE PAS RAYER LE MÉTAL.
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
9
10
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
4
11
18
26
18
PLACE THE FIXED PANEL ONTO THE BASE
PLACER LE PANNEAU FIXE SUR LA BASE
LEVEL AND ADJUST THE PANEL
NIVELER ET AJUSTER LE PANNEAU

11
Install on xed panel side
Installer sur le côté du
panneau xe INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
15
13
Install on door panel side.
Installer sur le côté du
panneau de porte.
14
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
Glass fastener holes
(xed panel side).
Trous des xations de verre
(côté du panneau xe).
After sliding the brackets onto the rail, slightly
tighten the set screws to prevent the brackets
from sliding. Do not tighten the set screws too
much, as they will damage the rail.
Après avoir inséré les supports sur le rail, serrer
les vis de réglage légèrement pour empêcher le
glissement des supports. Ne pas trop serrer les vis de
réglage, car ils peuvent endommager le rail.
16
ENSURE THE GASKETS ARE
BETWEEN THE GLASS AND THE
FASTENERS ON EACH SIDE.
ASSURER QUE LES JOINTS
SONT ENTRE LE VERRE ET LES
FIXATIONS DE CHAQUE CÔTÉ.
11
12
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
SIDE VIEW
VUE LATÉRALE
16

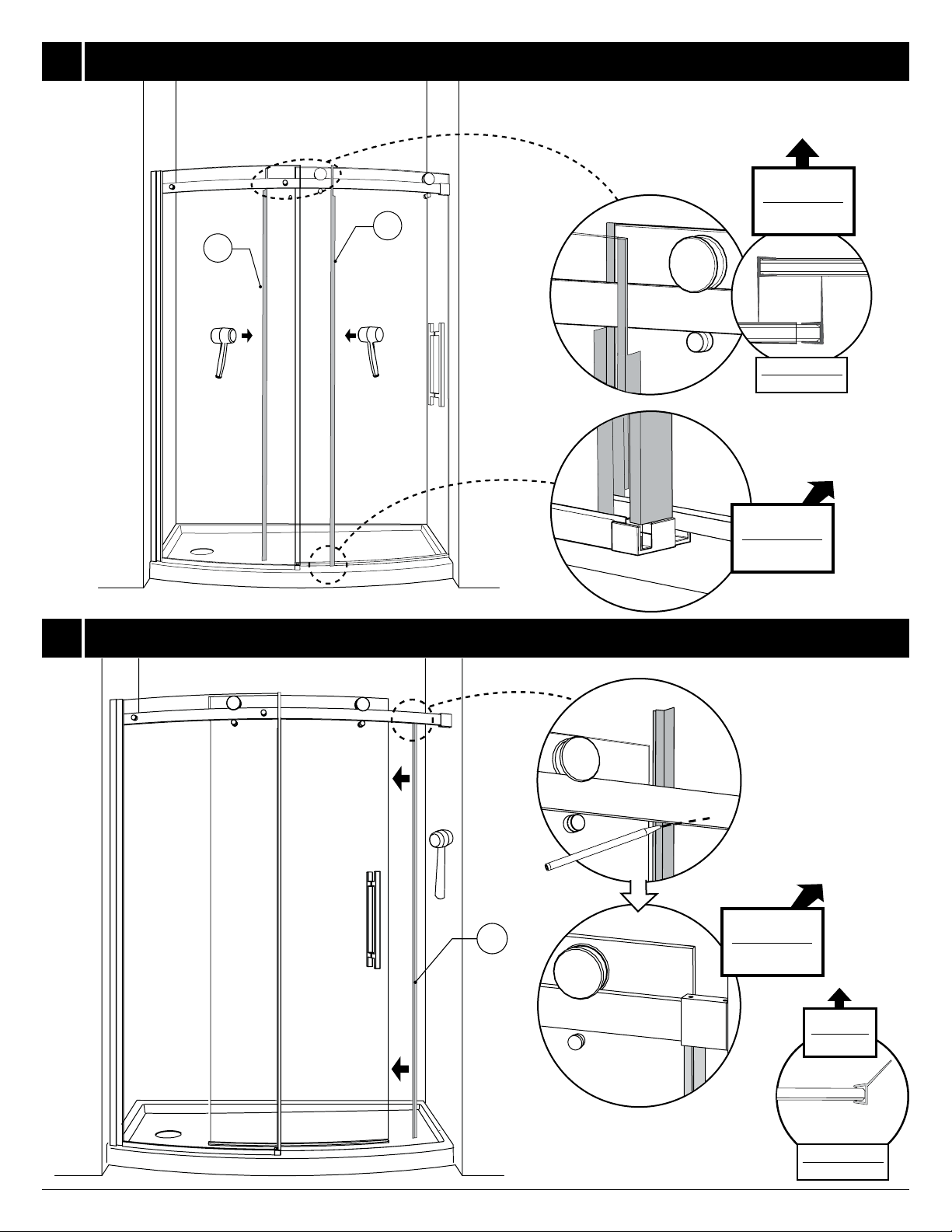

PLACE THE BRACKETS ONTO THE RUNNING RAIL
PLACER LES SUPPORTS SUR LA BARRE DE ROULEMENT
INSTALL THE RUNNING RAIL ONTO THE FIXED PANEL
INSTALLER LA BARRE DE ROULEMENT SUR LE PANNEAU FIXE

12
TOP VIEW
VUE DU HAUT
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
TOP VIEW
VUE DU HAUT
13
18

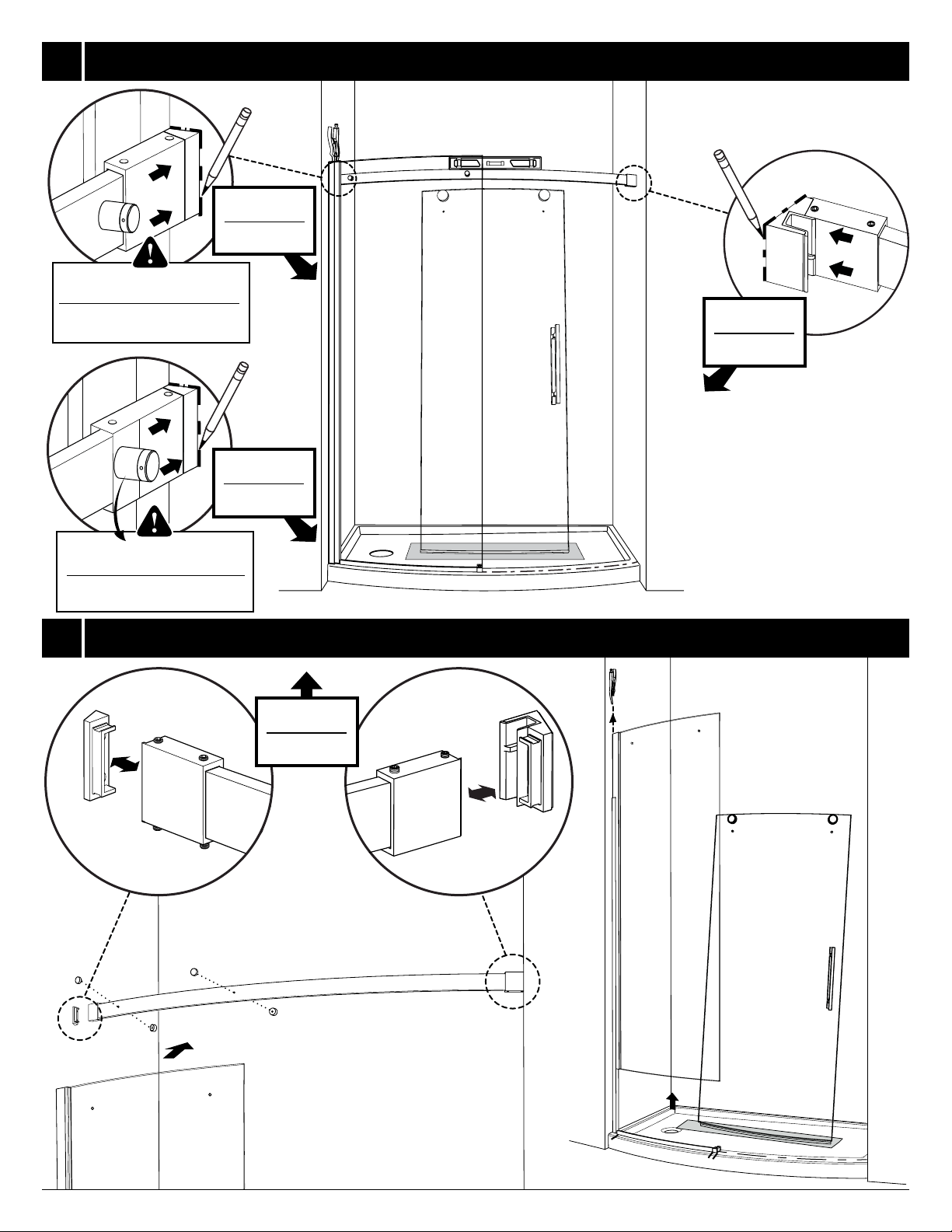

PUSH THE BRACKETS AGAINST THE WALL
POUSSER LES SUPPORTS CONTRE LE MUR
LEVEL THE RUNNING RAIL AND MARK THE U-CHANNEL AND CENTER GUIDE AS SHOWN BELOW
NIVELER LA BARRE DE ROULEMENT ET MARQUER LE PROFILÉ EN «U» ET LE GUIDE INFÉRIEUR TELLES QU'ILLUSTRÉES
Stopper provided for xed panel
side wall bracket only for 48 model
Butoir support mural, côté
panneau xe pour modèle 48 seulement
27
Fixed panel wall mount
bracket for 60 model
Support mural pour
panneau xe pour modèle 60
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
14

13
15
16
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

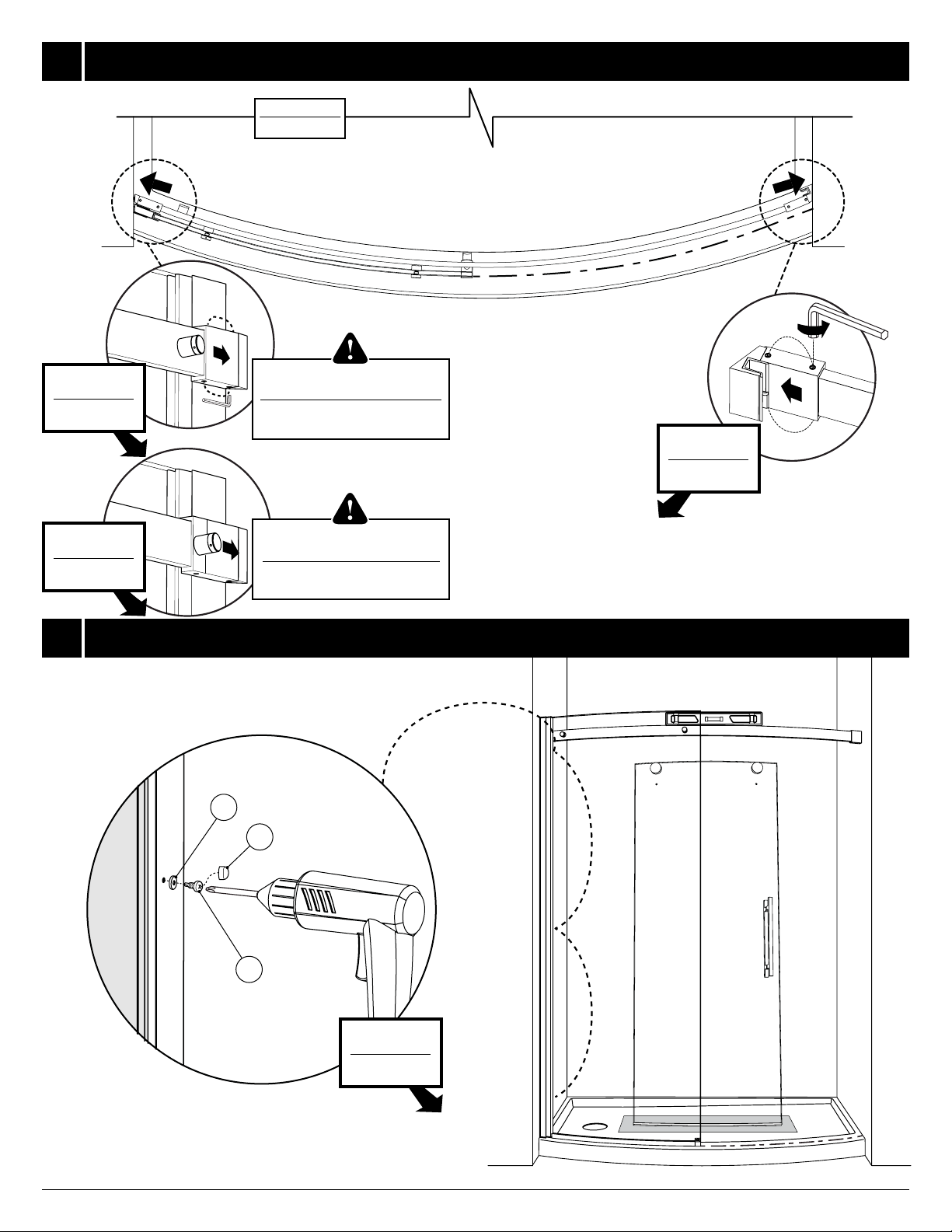

LEVEL THE RUNNING RAIL AND MARK THEBRACKETS AS SHOWN BELOW
NIVELER LA BARRE DE ROULEMENT ET MARQUER LES SUPPORTS TELLES QU'ILLUSTRÉES
REMOVE THE BACK PLATES FROM THE BRACKETS
RETIRER LES PLAQUETTES MURAUX DES SUPPORTS
Fixed panel wall
mount bracket for 48 model
Support mural pour
panneau xe pour modèle 48
Fixed panel wall
mount bracket for 60 model
Support mural pour
panneau xe pour 60 modèle
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

14
B
A D
C
25
20
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
17
18
MARK THE BACK PLATE HOLES
MARQUER LES TROUS DE LA PLAQUETTE MURALE
INSTALL THE BACK PLATES ON THE WALL
INSTALLER LES PLAQUETTES MURAUX SUR LE MUR

15
Wipe the base with a clean cloth
before installing the U-channel.
Essuyer la base avec un chiffon propre
avant d’installer le prolé en «U».
Ceramic tile installation: use
a bit for ceramic tile.
Installation pour carreaux en
céramique: utiliser une mèche
pour tuile en céramique.
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
19
20
4
24
INSTALL THE U-CHANNEL
INSTALLER LE PROFILÉ EN «U»
INSTALL THE BOTTOM GUIDE
INSTALLER LE GUIDE INFÉRIEUR

16
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INSTALL THE FIXED PANEL & CLAMP THE EXPANDER
INSTALLER LE PANNEAU FIXE ET FIXER L'EXTENSEUR
INSTALL THE RUNNING RAIL
INSTALLER LA BARRE DE ROULEMENT
16
ENSURE THE GASKETS ARE
BETWEEN THE GLASS AND THE
FASTENERS ON EACH SIDE.
ASSURER QUE LES JOINTS
SONT ENTRE LE VERRE ET LES
FIXATIONS DE CHAQUE CÔTÉ.
21
22
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
SIDE VIEW
VUE LATÉRALE
16
13
COVER THE TEETH OF THE PLIERS
TO AVOID SCRATCHING THE METAL.
COUVRIR LES DENTS DE LA PINCE
POUR NE PAS RAYER LE MÉTAL.

17
22
21
23
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
TOP VIEW
VUE DU HAUT
23
24
INSTALL THE BRACKETS ON THEIR BACK PLATE
INSTALLER LES SUPPORT SUR LES PLAQUETTES MURAUX
SECURE THE EXPANDER
SÉCURISER L'EXTENSEUR
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
Fixed panel wall
mount bracket for 60 model
Support mural pour
panneau xe pour 60 modèle
Fixed panel wall
mount bracket for 48 model
Support mural pour
panneau xe pour modèle 48

18
GASKETS
JOINTS
14
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
12
10
13
18
25
26
INSTALL THE DOOR
INSTALLER LA PORTE
INSTALL THE ANTI-JUMPS
INSTALLER LES ANTI-SAUTS

19
5
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
TOP VIEW
VUE DU HAUT
Gasket should line up as indicated.
Trim excess if necessary.
Joint doit être aligné comme indiqué.
Couper l'excédent si nécessaire.
5
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
TOP VIEW
VUE DU HAUT
Gasket should line up as indicated.
Trim excess if necessary.
Joint doit être aligné comme indiqué.
Couper l'excédent si nécessaire.
5
5
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
27
28
MARK AND CUT THE MID GASKET FOR THE FIXED PANEL
MARQUER ET COUPER LE JOINT LATÉRAL POUR LE PANNEAU FIXE
MARK AND CUT THE MID GASKET FOR THE DOOR PANEL
MARQUER ET COUPER LE JOINT LATÉRAL POUR LE PANNEAU DE PORTE

20
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
TOP VIEW
VUE DU HAUT
7
5
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
TOP VIEW
VUE DU HAUT
5
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
29
30
INSTALL THE MID GASKETS FOR THE DOOR AND FIXED PANEL
INSTALLER LES JOINTS LATÉRAUX POUR LE PANNEAU FIXE ET LA PORTE
MARK AND CUT THE DOOR CLOSING GASKET FOR THE DOOR PANEL
MARQUER ET COUPER LE JOINT FERMETURE DE LA PORTE POUR LE PANNEAU DE PORTE
