Novus NHDC-5VE-5101 User manual

NHDC-5VE-5101
NHDC-5H-5101
User’s manual

NHDC-5VE-5101, NHDC-5H-5101 User's manual version 1.0
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
2
DIRECTIVES AND PRELIMINARY INFORMATION
THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES:
Information
The device, as an element of a professional CCTV system used for supervision and control, is not
intended for self-installation in households by people without specialist knowledge.
Obligation to consult the Manufacturer before performing an activity not provided for in the
operating manual or other documents:
Before performing an action that is not provided for in the User’s manual, other documents attached to
the Product or does not result from the normal purpose of the Product, please contact the Manufacturer
under the pain of excluding the Producer's liability for the consequences of such an action.
DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIMENT AND OF THE
COUNCIL of 26 February 2014 on the harmonization of the laws of the Member States
relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p. 79–106, with changes)
DIRECTIVE 2012/19/EU OF THE EUROPEAN PARLIAMENT AND OF THE
COUNCIL of 4 July 2012 on waste electrical and electronic equipment (WEEE) (OJ L
197, 24.7.2012, p. 38–71,with changes)
DIRECTIVE 2011/65/EU OF THE EUROPEAN PARLIAMENT AND OF THE
COUNCIL of 8 June 2011 on the restriction of the use of certain hazardous substances in
electrical and electronic equipment (OJ L 174, 1.7.2011, p. 88–110, with changes)
Pictures in this publication showing camera views can be simulations. Actual camera
images may vary depending on the type, model, settings, observation area, or
environmental conditions.

NHDC-5VE-5101, NHDC-5H-5101 User's manual version 1.0
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
3
IMPORTANT SAFEGUARDS AND WARNINGS
WARNING!
THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER
DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH
THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
WARNING!
USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER-
SERVICEABLE PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE PERSONNEL
MAY OPEN THE UNIT INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY
QUALIFIED SERVICE PERSONNEL AND SHOULD CONFORM TO ALL LOCAL
REGULATIONS
1. Prior to undertaking any action please consult the following manual and read all the safety and
operating instructions before starting the device.
2. Please keep this manual for the lifespan of the device in case referring to the contents of this manual
is necessary;
3. All the safety precautions referred to in this manual should be strictly followed, as they have a direct
influence on user’s safety and durability and reliability of the device;
4. All actions conducted by the servicemen and users must be accomplished in accordance with the
user’s manual;
5. The device should be disconnected from power sources during maintenance procedures;
6. Usage of additional devices and components neither provided nor recommended by the producer is
forbidden;
7. Mounting the device in places where proper ventilation cannot be provided (e. g. closed lockers etc.)
is not recommended since it may lead to heat build-up and damaging the device itself as a
consequence;
8. Mounting the camera on unstable surface or using not recommended mounts is forbidden.
Improperly mounted camera may cause a fatal accident or may be seriously damaged itself. The
camera must be mounted by qualified personnel with proper authorization, in accordance with this
user’s manual.
9. Device should be supplied only from a power sources whose parameters are in accordance with
those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to
supply the camera from a power sources with unknown parameters, unstable or not meeting
producer’s requirements;
Due to the product being constantly enhanced and optimized, certain parameters and functions
described in the manual in question may change without further notice.
We strongly suggest visiting the www.novuscctv.com/en website in order to access the newest manual

NHDC-5VE-5101, NHDC-5H-5101 User's manual version 1.0
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
4
GENERAL INFORMATION
1. Technical specification
Image Sensor CMOS sensor 1/2.9” SMARTSENS
Operang mode AHD 1080p, TVI 1080p, CVI 1080p, analog 960H, AHD 4MPX, AHD 5MPX, TVI
4MPX, TVI 5MPX, CVI 4MPX
Number of Eecve Pixels 2592 (H) x 1944 (V)
Resoluon 5MPX
Min. Illuminaon 0 lx (IR on) - B/W mode
S/N Rao > 52 dB (AGC o)
Electronic Shuer auto: 1/50 s ~ 1/100000 s
Wide Dynamic Range (WDR) yes
Digital Noise Reducon (DNR) 2D
LENS
Lens Type xed focal, f=3.6 mm/F2.0
DAY/NIGHT
Switching Type mechanical IR cut lter
Switching Mode auto, manual
Visible Light Sensor yes
OTHER FUNCTIONS
OSD languages: English, others
Image Processing Defecve Pixel Correcon (DPC), sharpening
Remote control Yes (COAX protocol)
IR LED
LED Number NHDC-5VE-5101: 18
NHDC-5H-5101: 24
Range NHDC-5VE-5101: 15m
NHDC-5H-5101: 20m
Smart IR yes (soware support)
INTERFACES
Video Output BNC, 1.0 Vp-p, 75 Ohm
INSTALLATION PARAMETERS
Degree of Protecon IP 66 (details in the user’s manual on page 7)
Power Supply 12 VDC
Power Consumpon NHDC-5VE-5101: 2.5 W, 5.5 W (IR on)
NHDC-5H-5101: 2.5 W, 5.6 W (IR on)
Operang Temperature -30°C ~ 40°C
Humidity max. 90%, relave (non-condensing)

NHDC-5VE-5101, NHDC-5H-5101 User's manual version 1.0
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
5
GENERAL INFORMATION

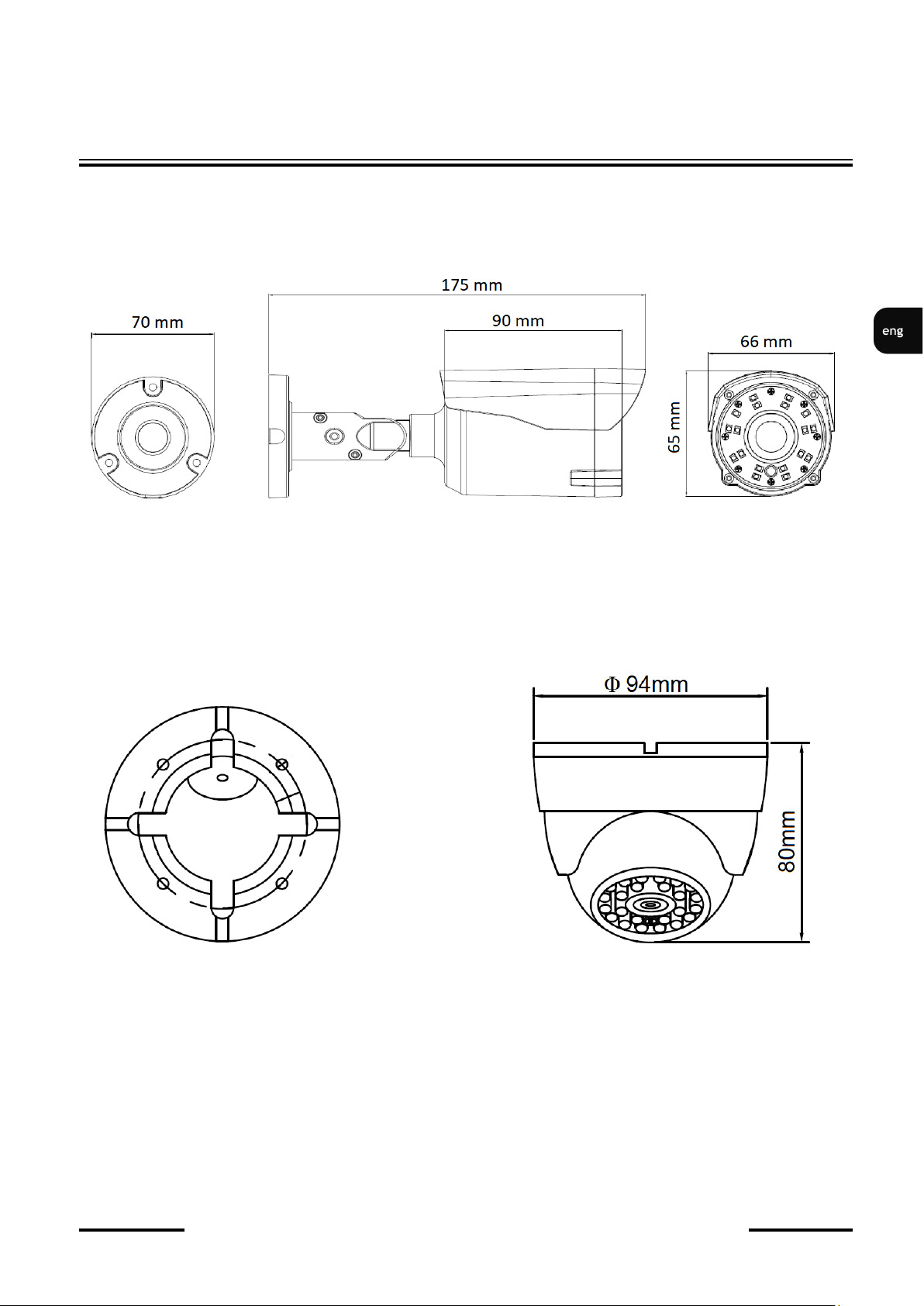

2. Camera dimensions
NHDC-5H-5101: aluminium, white, fully cable managed wall mount bracket in-set included. Weight:
0.5 kg.
NHDC-5VE-5101: aluminium, white. Weight: 0.4 kg

NHDC-5VE-5101, NHDC-5H-5101 User's manual version 1.0
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
6
3. Contents of the package
After opening, make sure that the package contains the following items:
• Camera
• Bag with mounting accessories
• User manual
If any of the items has been damaged in transit or is missing, pack the contents back into the original
packaging and contact the supplier.
Before starting the device, you should familiarize yourself with the description and role of individual
inputs, outputs and control elements that are equipped with cameras.
Caution:
If the device was brought from a room with a lower temperature, wait until it reaches the
temperature of the room in which it is to work. Do not switch the device on immediately after
bringing to a cooler place. The condensation of water vapor in the air can cause short circuits and
consequently damage the device.
GENERAL INFORMATION

NHDC-5VE-5101, NHDC-5H-5101 User's manual version 1.0
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
7
4. Mounting
4.1. Bullet cameras - NHDC-5H-5101
• Referring to the location of the holes in the foot of the camera or using the mounting template,
mark the points for future mounting holes and the signal cable
• Drill mounting holes and a hole for the signal cable.
• Fix the camera foot using the enclosed pegs and screws, and connect the wires.
• Loosen the lock screws and adjust the position of the camera.
• After completing the adjustment, screw and tighten the lock screws.
4.2. Vandal proof cameras - NHDC-5VE-5101
• Loosen the Allen screw locking the base.
• Remove the camera cover, take the camera out of the base.
• Referring to the location of the holes in the base of the camera or using the mounting template,
mark the points for future mounting holes and the cable gland.
• Drill mounting holes and a hole for the signal cable.
• Secure the base with the included dowels and screws, and connect the wires.
• Place the camera on the base, put on the cover and pre-tighten the base locking screw.
• Adjust the position of the camera, and then tighten the base locking screw until it stops.
The declared degree of protection applies to camera housing, and does not take into account the
possibility of moisture penetrating through the connectors and connecting cables. Protecting the
connectors and cables against moisture is the responsibility of the installer. The manufacturer is
not liable for damages resulting from failure to fulfill the above-mentioned obligation.
5. Electrical connections
The camera should be powered by a stabilized power supply with parameters compatible with the
camera power supply. For the output of the video signal, use a coaxial cable with an impedance of 75Ω,
terminated with a BNC plug.
INSTALLATION AND ELECTRICAL CONNECTIONS
- BNC socket, video signal output
- 12VDC power socket

NHDC-5VE-5101, NHDC-5H-5101 User's manual version 1.0
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
8
6. Settings - camera’s menu
6.1. Access to the menu
Access to the camera menu is possible from the recorder menu:
• with the use of the PTZ menu: then entering the menu and confirming changes is done by
pressing the "Iris +" button and navigating the menu is possible using the directional buttons, or
• using the UTC remote control menu

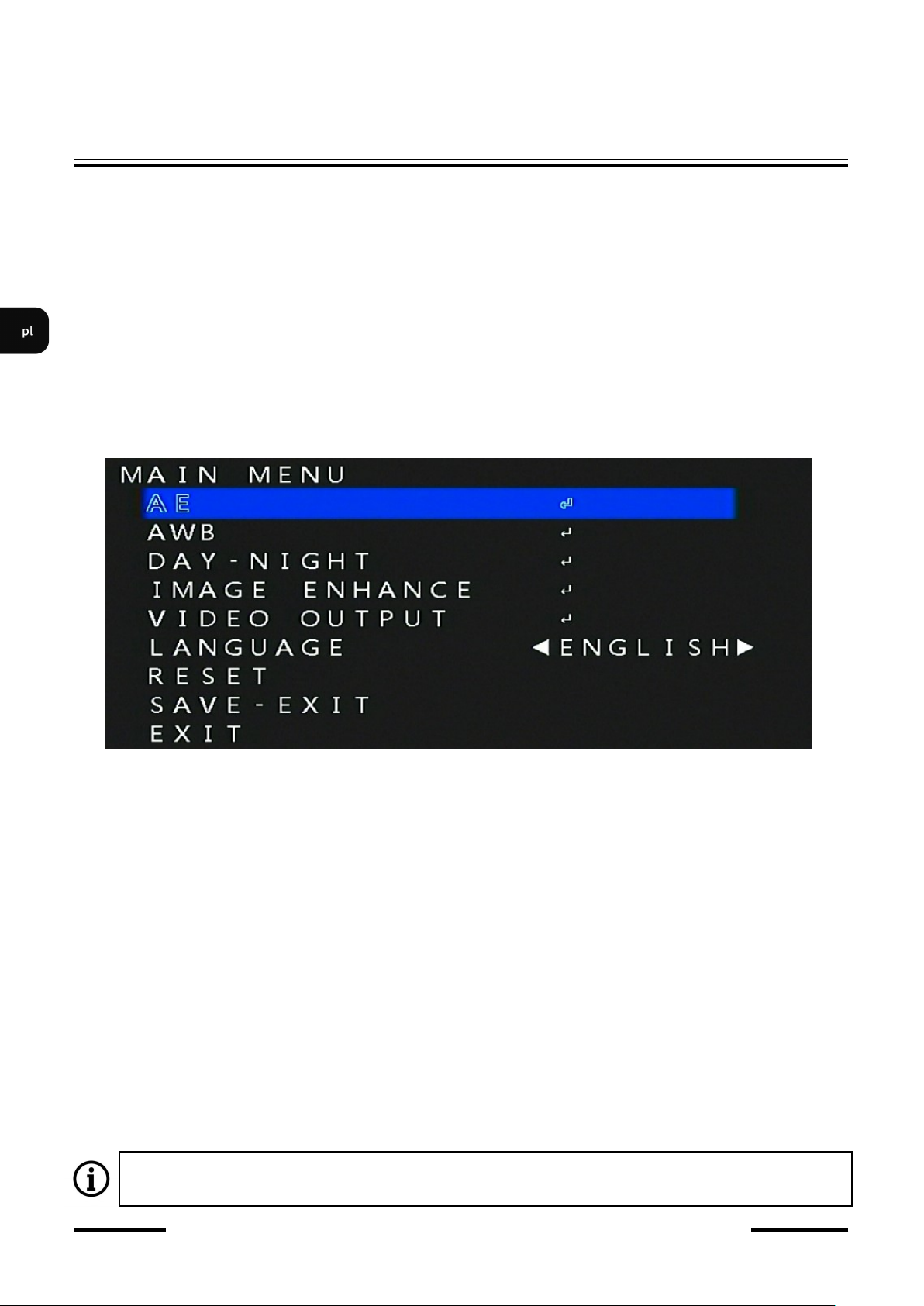

6.2. Camera’s menu
The menu is divided into several sections where user can configure various options.
AE - exposure settings menu. You can set the image brightness, exposure type, and enable BLC (Back
Light Compensation).
AWB - white balance settings menu. The possible settings are ATW (automatic white balance) and
MWB (manual color level adjustment).
DAY/NIGHT - camera mode settings menu. Possible settings are AUTO (automatic day/night
switching), COLOR (color operation), B/W (black and white operation with IR illuminator on).
IMAGE ENHANCE - image settings menu. You can set the contrast, sharpness, color saturation and
enable 2D noise reduction mechanisms with wide dynamic range function DWDR. MIRROR opction
allow to use different mirroring function.
VIDEO OUTPUT - menu for selecting the camera work standard (AHD, TVI, CVI and CVBS) and
resolutions (5MP, 4MP, 1080P).
LANGUAGE - menu language change menu. The default language is English.
RESET - option to restore factory settings.
SETTINGS
After restoring the factory settings, save the changes using the SAVE&EXIT option

NHDC-5VE-5101, NHDC-5H-5101 User's manual version 1.0
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
9
SAVE&EXIT - saves the changes and exits the menu.
EXIT - closes the menu without saving changes.
SETTINGS
Closing the menu with the EXIT option does not cancel the previously introduced changes.
These changes remain in effect until a reset is performed or the camera is powered off and on.

30.07.2021 PF, MK v1.0
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
431 Pulawska St., 02-801 Warsaw, Poland
tel.: [phone], [email protected]
www.novuscctv.com

NHDC-5VE-5101
NHDC-5H-5101
Instrukcja obsługi

NHDC-5VE-5101, NHDC-5H-5101 Instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
2
DYREKTYWY I INFORMACJE WSTĘPNE
PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH:
Informacja
Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru
ikontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby
nie posiadające specjalistycznej wiedzy.
Obowiązek konsultowania się z Producentem przed wykonaniem czynności nieprzewidzianej
instrukcją obsługi albo innymi dokumentami:
Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi,
innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu,
należy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności,
skontaktować się z Producentem.
Zamieszczone w niniejszej publikacji zdjęcia przedstawiające obrazy z kamer mogą być
symulacjami. Rzeczywiste obrazy z kamer mogą się różnić, w zależności od typu, modelu,
ustawień, obszaru obserwacji lub warunków zewnętrznych.
DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26
lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących
się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, str. 79—106, z
późniejszymi zmianami) - zwana Dyrektywą EMC
DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2012/19/UE z dnia 4
lipca 2012 r. w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) Dz.U. L
96 z 29.3.2014, str. 79—106, z późniejszymi zmianami) – zwana Dyrektywą WEEE
DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2011/65/UE z dnia 8
czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji
w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110, z
późniejszymi zmianami) - zwana Dyrektywą RoHS

NHDC-5VE-5101, NHDC-5H-5101 Instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
3
WARUNKI BEZPIECZEŃSTWA
UWAGA!
ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ
EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED
PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA.
UWAGA!
NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE
NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH
PRACOWNIKÓW SERWISU.
1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą
instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa;
2. Zalecamy zachowanie instrukcji na czas eksploatacji kamery, na wypadek konieczności odniesienia
się do zawartych w niej treści;
3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają one
bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność urządzenia;
4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane
zgodnie z opisem zawartym w instrukcji;
5. W czasie czynności konserwatorskich urządzenie musi być odłączone od zasilania;
6. Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych
inie zalecanych przez producenta;
7. Nie należy instalować tego urządzenia w miejscu, gdzie nie można zapewnić właściwej wentylacji
(np. zamknięte szafki, itp.), co powoduje zatrzymanie się ciepła i w konsekwencji może
doprowadzić do uszkodzenia;
8. Nie wolno umieszczać kamery na niestabilnych powierzchniach. Kamera musi być instalowany
przez wykwalifikowany personel o odpowiednich uprawnieniach według zaleceń podanych
wniniejszej instrukcji;
9. Urządzenie może być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez
producenta w danych technicznych serwera wideo. Dlatego też, zabrania się zasilania kamery
ze źródeł o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez
producenta parametrach
Ponieważ produkt jest stale ulepszany i optymalizowany niektóre parametry i funkcje opisane w załączonej
instrukcji mogły ulec zmianie.
Prosimy o zapoznanie się z najnowszą instrukcją obsługi znajdującą się na stronie www.novuscctv.com
Instrukcja obsługi znajdującą się na stronie www.novuscctv.com jest zawsze najbardziej aktualną wersją.

NHDC-5VE-5101, NHDC-5H-5101 Instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
4
INFORMACJE OGÓLNE
1. Dane techniczne
OBRAZ
Przetwornik obrazu matryca CMOS 1/2.9” SMARTSENS
Tryb pracy AHD 1080p, TVI 1080p, CVI 1080p, analog 960H, AHD 4MPX, AHD 5MPX, TVI
4MPX, TVI 5MPX, CVI 4MPX
Liczba efektywnych pikseli 2592 (H) x 1944 (V)
Rozdzielczość 5MPX
Czułość 0 lx (IR wł.) - tryb czarno-biały
Stosunek sygnału do szumu > 52 dB (wyłączona ARW)
Elektroniczna migawka automatyczna: 1/50 s ~ 1/100000 s
Szeroki zakres dynamiki (WDR) tak
Cyfrowa redukcja szumu (DNR) 2D
OBIEKTYW
Typ obiektywu stałoogniskowy, f=3.6 mm/F2.0
DZIEŃ/NOC
Rodzaj przełączania mechaniczny ltr podczerwieni
Tryb przełączania automatyczny, manualny
Czujnik światła widzialnego tak
POZOSTAŁE FUNKCJE
Menu ekranowe języki: angielski, inne
Obróbka obrazu korekcja uszkodzonych pikseli (DPC), wyostrzanie
Zdalne sterowanie tak (protokół COAX)
OŚWIETLACZ IR
Liczba LED NHDC-5VE-5101: 18
NHDC-5H-5101: 24
Zasięg NHDC-5VE-5101: 15m
NHDC-5H-5101: 20m
Smart IR tak (wsparcie programowe)
INTERFEJSY
Wyjście wideo BNC, 1.0 Vp-p, 75 Ohm
PARAMETRY INSTALACYJNE
Klasa szczelności IP 66 (szczegóły w instrukcji obsługi na stronie 7)
Zasilanie 12 VDC
Pobór mocy NHDC-5VE-5101: 2.5 W, 5.5 W (IR wł.)
NHDC-5H-5101: 2.5 W, 5.6 W (IR wł.)
Temperatura pracy -30°C ~ 40°C
Wilgotność maksymalnie 90%, względna (bez kondensacji)

NHDC-5VE-5101, NHDC-5H-5101 Instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
5
INFORMACJE OGÓLNE
2. Wymiary kamer
NHDC-5H-5101: obudowa aluminiowa, w kolorze białym, uchwyt ścienny z przepustem kablowym
w zestawie. Masa: 0.5 kg.
NHDC-5VE-5101: obudowa aluminiowa, w kolorze białym. Masa: 0.4 kg

NHDC-5VE-5101, NHDC-5H-5101 Instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
6
3. Zawartość opakowania
Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy:
• Kamera
• Torebka z akcesoriami montażowymi
• Instrukcja obsługi.
Jeżeli którykolwiek z elementów został uszkodzony w transporcie lub brakuje go, należy spakować
zawartość z powrotem do oryginalnego opakowania i skontaktować się z dostawcą.
Przed uruchomieniem urządzenia należy zapoznać się z opisem i rolą poszczególnych wejść, wyjść
oraz elementów regulacyjnych, w które wyposażone są kamery.
Uwaga:
Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać aż
osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia
bezpośrednio po przyniesieniu z chłodniejszego miejsca. Kondensacja zawartej w powietrzu pary
wodnej może spowodować zwarcia i w konsekwencji uszkodzenie urządzenia.
INFORMACJE OGÓLNE

NHDC-5VE-5101, NHDC-5H-5101 Instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
7
4. Instalacja
4.1. Kamery w obudowie - NHDC-5H-5101
• Wzorując się na położeniu otworów w stopie kamery lub korzystając z szablonu montażowego,
zaznaczyć punkty pod przyszłe otwory mocujące i przepust kablowy.
• Wywiercić otwory montażowe i otwór pod kabel sygnałowy.
• Zamocować stopę kamery przy użyciu załączonych kołków i wkrętów, oraz podłączyć przewody.
• Poluzować śruby mocujące stopę i dokonać regulacji położenia kamery.
• Po zakończeniu regulacji dokręcić do oporu śruby mocujące stopę.
4.2. Kamery w obudowie wandaloodpornej - NHDC-5VE-5101
• Poluzować śrubę imbusową blokującą podstawę.
• Zdjąć osłonę kamery, wyjąć kamerę z podstawy.
• Wzorując się na położeniu otworów w podstawie kamery lub korzystając z szablonu
montażowego, zaznaczyć punkty pod przyszłe otwory mocujące i przepust kablowy.
• Wywiercić otwory montażowe i otwór pod kabel sygnałowy.
• Zamocować podstawę przy użyciu załączonych kołków i wkrętów, oraz podłączyć przewody.
• Umieścić kamerę na podstawie, założyć osłonę i przykręcić wstępnie śrubę blokującą podstawę.
• Dokonać regulacji położenia kamery, a następnie dokręcić do oporu śrubę blokującą podstawę.
Deklarowana klasa szczelności kamery dotyczy jej obudowy i nie uwzględnia możliwości
wnikania wilgoci do wnętrza kamery przez złącza i przewody połączeniowe. Zabezpieczenie złącz
i przewodów przed wilgocią jest obowiązkiem osoby instalującej kamerę. Producent nie ponosi
odpowiedzialności za szkody powstałe w skutek niedopełnienia w/w obowiązku.
5. Połączenia elektryczne
Kamera powinna być zasilana przez zasilacz stabilizowany o parametrach zgodnych z zasilaniem
kamery. Do wyprowadzenia sygnału wideo należy używać kabla koncentrycznego o impedancji 75Ω
zakończonego wtykiem BNC.
INSTALACJA I POŁĄCZENIA ELEKTRYCZNE
- gniazdo BNC, wyjście sygnału wideo
- gniazdo zasilania 12VDC

NHDC-5VE-5101, NHDC-5H-5101 Instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
8
6. Ustawienia - menu kamer
6.1. Dostęp do menu
Dostęp do menu kamer jest możliwy z poziomu rejestratora:
• z wykorzystaniem menu PTZ: wtedy wejście do menu i zatwierdzanie zmian odbywa się po
naciśnięciu przycisku „Przysłona +” a poruszanie się po menu umożliwiają przyciski kierunkowe
lub
• z wykorzystaniem menu zdalnego sterowania UTC
6.2. Menu kamer
Menu podzielone jest na kilka części, w których można przeprowadzić konfigurację różnych opcji.
AE - menu ustawień ekspozycji . Możliwe jest ustawienie jasności obrazu, rodzaju ekspozycji, a także
włączenie funkcji BLC (Back Light Compensation).
AWB - menu ustawień balansu bieli. Możliwe ustawienia to ATW (automatyczny balans bieli) i MWB
(ręczna regulacja poziomu kolorów).
DAY/NIGHT - menu ustawień trybu pracy kamery. Możliwe ustawienia to AUTO (automatyczne
przełączanie dzień/noc), COLOR (praca w kolorze), B/W (praca w trybie czarno-białym z włączonym
oświetlaczem IR).
IMAGE ENHANCE - menu ustawień obrazu. Możliwe jest ustawienie kontrastu, ostrości, nasycenia
kolorów i włączenie mechanizmów redukcji szumów 2D, a także funkcji szerokiego zakresu dynamiki
DWDR. Opcja MIRROR pozwala na zastosowanie funkcji odbić lustrzanych.
VIDEO OUTPUT - menu wyboru standardu pracy kamery (AHD, TVI, CVI i CVBS) oraz
rozdzielczości (5MP, 4MP, 1080P)
LANGUAGE - menu zmiany języka menu. Domyślny jest język angielski.
RESET - opcja przywrócenia ustawień fabrycznych.
USTAWIENIA
Po przywróceniu ustawień domyślnych należy zapisać zmiany używając opcji SAVE&EXIT

NHDC-5VE-5101, NHDC-5H-5101 Instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
9
SAVE&EXIT - zapisuje wprowadzone zmiany i zamyka menu.
EXIT - zamyka menu bez zapisywania zmian.
USTAWIENIA
Zamknięcie menu opcją EXIT nie powoduje wycofania wprowadzonych wcześniej zmian.
Zmiany te obowiązują do momentu wykonania resetu lub wyłączenia i włączenia zasilania
kamery.

30.07.2021 PF, MK
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
ul. Puławska 431, 02-801 Warszawa, Polska
tel.: [phone], [email protected]
www.novuscctv.com/pl
