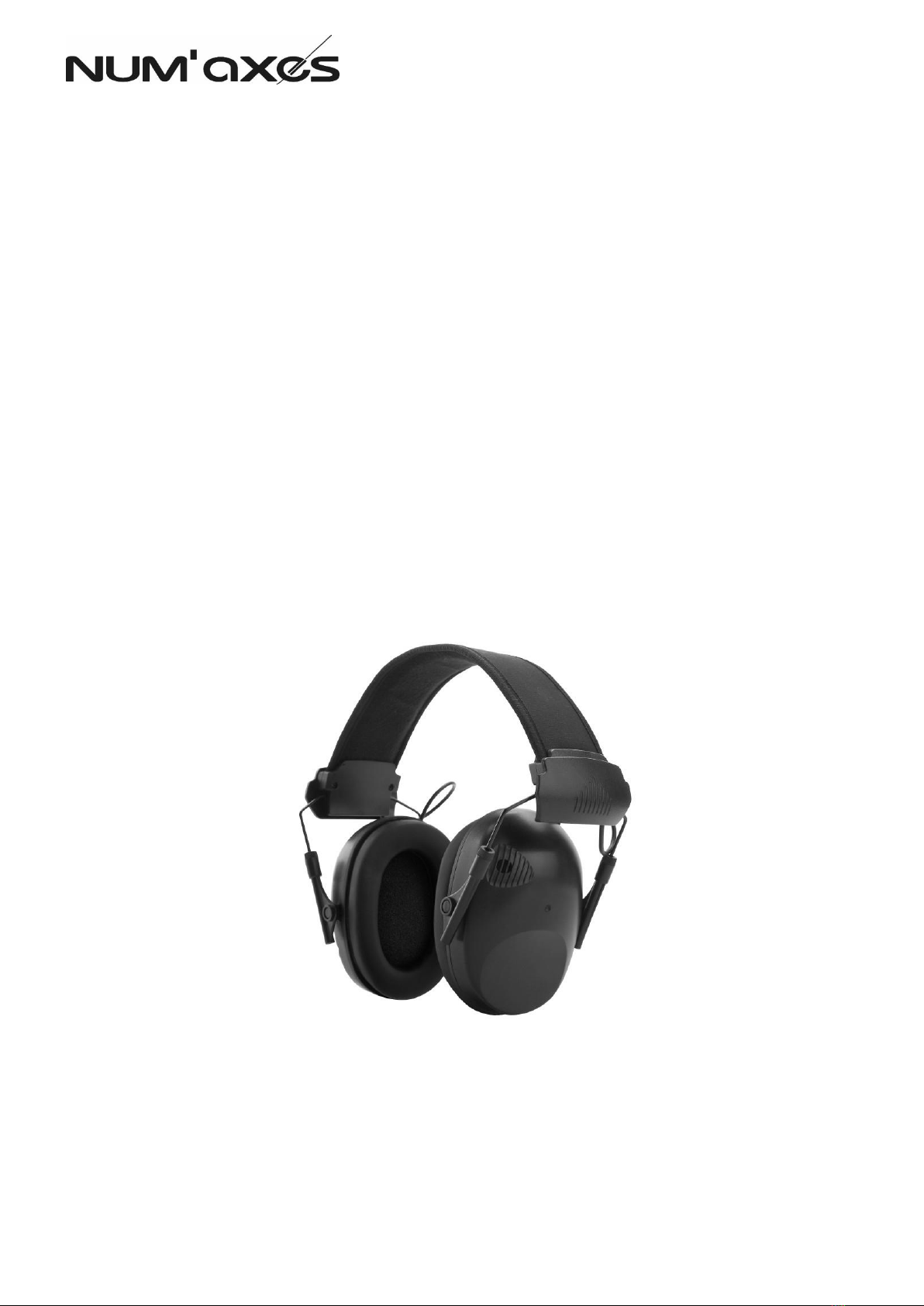

Num'axes CAS1034 User manual
CAS1034 – ind.A – Avril 2018 1/44
Casque anti-bruit électronique NUM’AXES
NUM’AXES electronic stereo hearing protection
Casco de protección auditiva electrónico NUM’AXES
Elektronischer Kapselgehörschützer NUM’AXES
Cuffia anti rumore elettronica NUM’AXES
Auscultadores de proteção auditiva antirruído
eletrónicos NUM’AXES
Guide d’utilisation/User’s guide/Guía de uso/
Benutzeranleitung/Guida per l’uso/Manual de utilização
Modèle/Model/Modelo/Modell/Modello/Modelo # CAS1034
Taille/Size/Tamaño/Größe/Dimensioni/Tamanho S & M
CAS1034 – ind.A – Avril 2018 2/44
DÉCLARATION DE CONFORMITÉ CE / EC DECLARATION OF CONFORMITY
Le fabricant ou son mandataire établi dans la Communauté :
The manufacturer or his authorized representative established in the Community:
NUM’AXES
déclare que l'EPI neuf décrit ci-après / declares that the new PPE described hereafter
casque anti-bruit électronique CAS1034 / electronic stereo hearing protection CAS1034
est conforme aux dispositions des Directives
89/686/CEE, 2014/30/UE, 2011/65/UE & 2015/863/UE
is in conformity with the provisions of Council Directives
89/686/EEC, 2014/30/EU, 2011/65/EU & 2015/863/EU
est identique à l'EPI ayant fait l'objet de l'attestation CE N° 601502-01
délivrée par l’organisme notifié PZT GmbH – Numéro de l’organisme notifié : 1974
Adresse de l’organisme notifié : An der Junkerei 48F – D-26389 Wilhelmshaven - GERMANY
is identical to the PPE which is the subject of EC certificate of conformity N° 601502-01
issued by the notified body PZT GmbH – Notified body number: 1974
Notified body address: An der Junkerei 48F – D-26389 Wilhelmshaven - GERMANY
selon les normes
EMC : EN 55032 : 2015 ; EN 55024 : 2010
PPE : EN 352-1 : 2002 ; EN 352-4 : 2001 + A1 : 2005 ; EN 352-8 : 2008
RoHS : IEC 62321-3-1 : 2013 ; IEC 62321-5 : 2013 ; IEC 62321-4 : 2013 ; IEC 62321-6 : 2015 ;
IEC 62321-7-1 : 2015 ; IEC 62321 : 2008 ANNEXE C
according to the standards
EMC: EN 55032: 2015; EN 55024: 2010
PPE: EN 352-1: 2002; EN 352-4: 2001 + A1: 2005; EN 352-8: 2008
RoHS: IEC 62321-3-1: 2013; IEC 62321-5: 2013; IEC 62321-4: 2013; IEC 62321-6: 2015;
IEC 62321-7-1: 2015; IEC 62321: 2008 ANNEX C
NUM’AXES
Z.A.C. des Aulnaies - 745 rue de la Bergeresse – BP 30157
45161 OLIVET CEDEX – FRANCE
Tél. +33 (0)2 38 63 64 40 / Fax +33 (0)2 38 63 31 00
Olivet, 04/2018 – M. Pascal GOUACHE – Président
CAS1034 – ind.A – Avril 2018 3/44
Français
TABLE DES MATIERES
Avertissements..................................................................................................................3
Composition du produit.....................................................................................................4
Présentation du produit.....................................................................................................4
Mise en place ou remplacement des piles ..........................................................................5
Mise en place du casque....................................................................................................6
Mise en marche/arrêt du casque .......................................................................................6
Réglage de l’amplification du son.......................................................................................6
Atténuation du bruit (selon la norme EN 352-1: 2002) .......................................................6
Niveau de pression acoustique (selon la norme EN 352-4: 2001 + A1 : 2005)......................7
Entrée audio (selon la norme EN 352-8: 2008) ...................................................................7
En cas de dysfonctionnement ............................................................................................7
Caractéristiques techniques du casque...............................................................................8
Garantie ............................................................................................................................8
Conditions de garantie.......................................................................................................8
Enregistrement de votre produit........................................................................................9
Accessoires........................................................................................................................9
Collecte et recyclage de votre appareil en fin de vie ...........................................................9
Nous vous remercions d’avoir choisi un produit de la gamme NUM’AXES. Avant d’utiliser votre produit,
lisez attentivement les explications de ce guide que vous conserverez pour toute référence ultérieure.
Avertissements
1. Faites attention de ne pas faire tomber votre casque car celui-ci contient des composants
électroniques sensibles aux chocs.
2. N’approchez pas votre casque d’objets émettant des ondes radio trop fortes car cela peut
endommager la qualité du son et risque d’empêcher le fonctionnement normal de votre produit.
3. Ne pas exposer le casque directement au soleil ou à de hautes températures.
4. N’insérez aucun corps étranger dans votre casque, cela pourrait l’endommager sérieusement.
5. Ne laissez entrer aucun liquide dans votre casque car cela endommagerait les composants de votre
produit.
6. Pour nettoyer votre casque, utilisez un chiffon doux imbibé d’une solution neutre.
7. Ce produit peut être sévèrement endommagé par certaines substances chimiques. N’utilisez aucun
CAS1034 – ind.A – Avril 2018 4/44
détergent.
8. Prenez soin de stocker votre casque dans un endroit sain et sec avant et après usage.
9. Assurez-vous que votre casque est bien réglé, ajusté, et maintenu selon les instructions de ce guide.
10. Votre casque doit être porté tout le temps dans les environnements bruyants.
11. Inspectez régulièrement votre casque afin de vérifier qu’il reste opérationnel.
12. Votre casque, et en particulier les coussinets peuvent se détériorer avec l’usage. Ils doivent être
examinés régulièrement de sorte à déceler les éventuelles fuites ou fissures.
13. L’application de protections hygiéniques sur les coussinets est susceptible de détériorer les
performances acoustiques de votre casque.
14. Si les recommandations de ce guide ne sont pas respectées, la protection fournie par votre casque
sera sévèrement altérée.
15. Ce casque possède une aptitude de restitution sonore dépendante du niveau extérieur. L’utilisateur
doit s’assurer de son parfait fonctionnement avant usage. Si des distorsions ou défaillances sont
détectées, vous devez vous référer aux conseils de ce guide pour les vérifications ou remplacement
des piles.
16. La performance peut se détériorer avec le niveau des piles. Dans le cadre d’une utilisation continue
du casque, l’autonomie des piles est d’environ 225 heures.
17. La restitution sonore de ce casque de protection peut excéder le niveau sonore extérieur.
18. L’utilisation de la fonction audio de divertissement du casque peut affecter l’audibilité des signaux
d’avertissement sur certains lieux de travail.
Composition du produit
1 casque anti-bruit électronique CAS1034
1 guide d’utilisation
Présentation du produit
Le casque anti-bruit électronique NUM’AXES CAS1034 est certifié conforme EN 352. Son certificat a
été délivré par l’organisme notifié PZT GmbH – Numéro de l’organisme notifié : 1974 – Adresse de
l’organisme notifié : An der Junkerei 48F – D-26389 Wilhelmshaven – GERMANY.
Le casque électronique CAS1034 permet d’atténuer les sons dangereux pour vos oreilles. Il se déclenche
à partir de 75 dB et réduit les sons dangereux en moyenne de 29 dB (SNR). La restitution sonore de ce
casque dépend par ailleurs du niveau sonore extérieur. Ce casque est équipé d’une fonction audio pour
le divertissement.
CAS1034 – ind.A – Avril 2018 5/44
Le serre-tête et les coussinets sont les parties du casque qui sont en contact avec l’utilisateur. Ils sont
composés d’ABS et de PU. Par ailleurs, la force du serre-tête n’est pas ajustable et les coussinets ne sont
pas remplaçables.
Mise en place ou remplacement des piles
Le logement de piles est situé à l’intérieur de la coque ne possédant pas le bouton ON/OFF de votre
casque. Soulevez la mousse se trouvant dans la coque et mettez en place 2 piles LR03 dans le logement
prévu à cet effet. Veillez à respecter la polarité indiquée dans le logement de pile.
Lorsque vos piles sont déchargées, la led rouge se trouvant sur la coque baisse d’intensité lumineuse.
Plus vos piles sont faibles, plus la led rouge baisse d’intensité. Il est alors temps de remplacer vos piles
usagées par des piles neuves. Veuillez suivre la procédure indiquée dans le paragraphe précédent.
Mise en marche/Arrêt
+ Réglage du son
Coque
Coussinets
Serre tête
2 Piles LR03
AAA
Microphone
Microphone
Mousse
Polarité +
Polarité -
CAS1034 – ind.A – Avril 2018 6/44
Mise en place du casque
Le serre-tête possède 2 réglages indépendants. Etirez le serre-tête puis ajuster le jusqu’à ce que les
coques soient correctement positionnées sur vos oreilles. Pour assurer une efficacité maximum, le serre-
tête doit être parfaitement réglé et les coussinets des coques doivent assurer une étanchéité parfaite sur
vos oreilles.
Conseil : Pensez à éteindre votre casque avant de l’enlever.
Mise en marche/arrêt du casque
Pour mettre en marche votre casque, il vous suffit de tourner le bouton situé sur la coque droite dans le
sens horaire. Un petit « clic » vous confirme que vous venez d’allumer votre casque. La led rouge située
sur la coque droite s’allume.
Pour arrêter votre casque, il vous suffit de tourner le bouton situé sur la coque de votre casque dans le
sens anti horaire. Un petit « clic » vous confirme que vous venez d’arrêter votre casque. La led rouge
située sur la coque droite s’éteint.
Réglage de l’amplification du son
Le réglage du son sur le casque se fait à l’aide du même bouton. Pour amplifier le son, après avoir mis
votre casque en marche, il vous suffit de continuer à tourner le bouton situé sur la coque droite dans le
sens horaire.
Atténuation du bruit (selon la norme EN 352-1: 2002)
En moyenne, le casque NUM’AXES atténue les sons dangereux pour votre oreille de 29 dB (SNR).
Atténuation sonore minimale (selon la norme EN 352-1: 2002)
SNR = 29 dB H = 33 dB M = 26 dB L = 18 dB
CAS1034 – ind.A – Avril 2018 7/44
Fréquence
[Hz]
Atténuation sonore
[dB]
Ecart-type
[dB]
APV
[dB]
63
18.1
5.2
12.9
125
14.2
2.6
11.6
250
18.9
2.3
16.6
500
25.6
2.3
23.3
1000
32.7
3.3
29.4
2000
35.0
4.3
30.7
4000
47.0
3.0
44.0
8000
39.8
3.7
36.1
Niveau de pression acoustique (selon la norme EN 352-4: 2001 + A1 : 2005)
H = 115 dB M = 106 dB L = 93 dB
Entrée audio (selon la norme EN 352-8: 2008)
Ce produit possède une entrée audio électrique. La valeur de la tension d’entrée jusqu’à laquelle le
produit limite le signal audio de divertissement à un niveau effectif de 82dB(A) à l’oreille est de
467 mV (4.4 dBm).
S’il n’est pas certain que la tension d’entrée ne dépasse pas la valeur maximale indiquée ci-dessus, le
produit ne doit pas être utilisé.
En cas de dysfonctionnement
Avant d’attribuer une panne au produit, prenez soin de relire ce guide et assurez-vous que le problème
n’est pas dû à des piles faibles ou à une erreur d’utilisation.
Si le problème persiste ou pour tout complément d’information sur votre produit, appelez le service
après-vente NUM’AXES au 02 38 63 64 40. Avec l’aide de nos techniciens, de nombreux problèmes
peuvent être résolus par téléphone.
Selon l’ampleur du dysfonctionnement, vous devrez peut-être retourner votre produit au service après-
vente NUM’AXES afin qu’il soit réparé et testé.
Ne retournez pas votre produit à votre distributeur.
Retournez-le à l’adresse suivante :
NUM’AXES
Z.A.C. des Aulnaies
745 rue de la Bergeresse
45161 OLIVET CEDEX
FRANCE
CAS1034 – ind.A – Avril 2018 8/44
Pour toutes réparations, le service après-vente NUM’AXES a impérativement besoin :
de votre produit complet
de la preuve d’achat (facture ou ticket de caisse)
Si vous omettez l’un de ces éléments, le service après-vente NUM’AXES vous facturera la réparation.
Une somme forfaitaire de 25 € TTC sera facturée en cas de retour SAV non justifié (par exemple piles
vides, ou mise dans le mauvais sens…).
Caractéristiques techniques du casque
Caractéristiques techniques du casque CAS1034
Réduction du bruit (en moyenne) : SNR
29 dB
Atténuation des sons nuisibles
à partir de 75 dB
Microphones
2 microphones haute fréquence
Type de pile
2 piles LR03 (AAA)
Autonomie des piles
Environ 225 heures
Dimensions du casque
H170 x l153 x p98 mm
Poids moyen
278 g
Applications
Chasse, jardinage, ball trap, bricolage, chantier…
Garantie
NUM’AXES garantit le produit contre les défauts de fabrication pendant les deux années qui suivent
l’acquisition.
Les frais de transport aller-retour du produit sont à la charge exclusive de l’acheteur.
Conditions de garantie
1. La garantie sera assurée uniquement si la preuve d’achat (facture ou ticket de caisse) est présentée
sans rature à NUM’AXES.
2. Cette garantie ne couvre aucun des points suivants :
les risques de transport directs ou indirects liés au retour du produit chez NUM’AXES.
l’endommagement du produit résultant :
de la négligence ou faute de l’utilisateur
d’une utilisation contraire aux instructions ou non prévue
de réparations faites par des réparateurs non agréés
la perte ou le vol.
3. Si le produit est reconnu défectueux, NUM’AXES le réparera ou l’échangera selon son choix.
4. NUM’AXES garantit le délai d’intervention de 48 heures (hors délais postaux).
5. NUM’AXES ne pourra être tenu pour responsable des dommages qui pourraient résulter d’une
mauvaise utilisation ou d’une panne du produit.
CAS1034 – ind.A – Avril 2018 9/44
EN 352
6. NUM’AXES se réserve le droit de modifier les caractéristiques de ses produits en vue d’y apporter
des améliorations techniques ou de respecter de nouvelles règlementations.
7. Les informations contenues dans ce guide peuvent faire l’objet de modifications sans préavis.
8. Photos et dessins non contractuels.
Enregistrement de votre produit
Vous pouvez enregistrer votre produit sur notre site web www.numaxes.com.
Accessoires
Vous pouvez vous procurer les accessoires (piles, accessoires...) à tout moment auprès de NUM’AXES
(www.numaxes.com) ou de votre distributeur.
Collecte et recyclage de votre appareil en fin de vie
Le pictogramme apposé sur votre produit signifie que l’équipement ne peut être mêlé aux ordures
ménagères. Il doit être remis à un point de collecte approprié pour le traitement, la valorisation et le
recyclage des déchets électroniques ou rapporté chez votre distributeur.
En adoptant cette démarche, vous faites un geste pour l’environnement, vous contribuez à la
préservation des ressources naturelles et à la protection de la santé humaine.
Pour plus d’informations sur les lieux de collecte des équipements usagés, vous pouvez contacter votre
mairie, le service de traitement des déchets ménagers ou nous retourner le produit.
Z.A.C. des Aulnaies
745 rue de la Bergeresse
45161 OLIVET CEDEX
FRANCE
Tél. +33 (0)2 38 63 64 40
Fax +33 (0)2 38 63 31 00
info@numaxes.com www.numaxes.com
CAS1034 – ind.A – Avril 2018 10/44
English
TABLE OF CONTENTS
Warning notice................................................................................................................10
Product composition .......................................................................................................11
Product presentation.......................................................................................................11
Inserting or removing batteries........................................................................................ 12
Putting on the headset .................................................................................................... 13
Turning the headset on and off ........................................................................................13
Adjusting the sound amplification....................................................................................13
Noise attenuation (according to the standard EN 352-1: 2002) .........................................13
Sound pressure level (according to the standard EN 352-4: 2001 + A1: 2005) .................... 14
Electrical audio input (according to the standard EN 352-8: 2008).....................................14
In case of malfunction .....................................................................................................14
Technical specifications of the headset.............................................................................15
Warranty.........................................................................................................................15
Warranty conditions ........................................................................................................15
Registering your product..................................................................................................15
Accessories......................................................................................................................16
Collection and recycling of your device at end-of-life........................................................16
Thank you for choosing a NUM’AXES product. Before using your product, carefully read the explanations
in this guide, and keep the guide for later reference.
Warning notice
1. Be careful not to drop your hearing protection headset since it contains electronic components
that are sensitive to shocks.
2. Keep your headset away from objects emitting strong radio waves, since this can degrade the
sound quality and risks preventing the normal operation of your product.
3. Do not expose the headset to direct sunlight or high temperatures.
4. Do not insert any foreign body into your headset, as this could seriously damage it.
5. Do not allow any liquid to enter your headset, since this would damage the components of your
CAS1034 – ind.A – Avril 2018 11/44
product.
6. To clean your headset, use a soft cloth soaked with a neutral solution.
7. This product may be adversely affected by certain chemical substances. Do not use detergents.
8. Take care to store your headset in a clean and dry location, before and after use.
9. Ensure that your headset is fitted, adjusted, and maintained in accordance with the instructions of
this guide.
10. Your headset must be worn at all times in noisy surroundings.
11. Inspect regularly your headset to verify that it remains operational.
12. Headset and in particular cushions, may deteriorate with use and should be examined at frequent
intervals for cracking and leakage, for example.
13. The fitting of hygiene covers to the cushions may affect the acoustic performance of the headset.
14. If the recommendations given in this guide are not adhered to, the protection afforded by your
headset will be severely impaired.
15. This headset is provided with level-dependent attenuation. The wearer should check correct
operation before use. If distortion or failure is detected, the wearer should refer to the
manufacturer advice for maintenance and replacement of the batteries.
16. Performance may deteriorate with battery usage. The typical period of continuous use that can be
expected from the headset battery is 225 hours.
17. The output of level-dependent circuit of this hearing protector may exceed the external sound
level.
18. The audibility of warning signals at a specific workplace may be impaired while using the
entertainment facility.
Product composition
1 electronic stereo hearing protection headset
1 user’s guide
Product presentation
The NUM’AXES electronic stereo hearing protection CAS1034 is in conformity with the standard EN
352. Its certificate was delivered by the notified body PZT GmbH – Notified body number: 1974 –
Notified body address: An der Junkerei 48F – D-26389 Wilhelmshaven – GERMANY.
The NUM’AXES CAS1034 headset attenuates loud noises that could otherwise damage your hearing. It is
triggered when the noise level reaches 75 dB and reduces these noises on average by 29 dB (SNR). This
earmuff provides level-dependent and entertainment audio facilities.
CAS1034 – ind.A – Avril 2018 12/44
ABS and PU are an aggregate of the headband & cushions’ materials. Also, the headband force is not
adjustable, and cushions are not replaceable.
Inserting or removing batteries
The battery housing is situated inside the cup not possessing the button ONE/OFF of your headset. Lift
the foam inside the headset cup and install 2 LR03 batteries. Observe the polarity indicated in the
battery housing.
Whenever batteries are low, the red led (that lies on the cup) intensity fades. The more your batteries
are getting low, the more the red light is going to fade. Then you need to replace the batteries. Please
follow the previous section’s procedure.
Headband
ON/OFF button +
sound adjustment
Cups
Cushions
Microphone
Microphone
2 LR03 AAA batteries
Foam
Polarity +
Polarity -
CAS1034 – ind.A – Avril 2018 13/44
Putting on the headset
The headband has two independent settings. Tighten the headband then adjust it until the cups are
correctly positioned on your ears. For maximum efficiency, the headband must be perfectly adjusted and
the ear pads must provide a perfect seal over your ears.
Tip: remember to slacken your headset before taking it off.
Turning the headset on and off
To turn your headset on, simply turn the button ON/OFF in a clockwise direction. A light "click" will tell
you that you have just turned the headset on. The red led situated on the right cup turns on.
To turn off your headset, turn the button in an anticlockwise direction. A light "click" will tell you that
you have just turned the headset cup off. The red led situated on the right cup turns off.
Adjusting the sound amplification
To amplify the sound, once your headset is turned on, simply continue turning the button on each cup in
a clockwise direction.
Noise attenuation (according to the standard EN 352-1: 2002)
On average, the NUM’AXES headset attenuates noises that are dangerous for your hearing by 29 dB.
Minimum Sound Attenuation (according to the standard EN 352-1: 2002)
SNR = 29 dB H = 33 dB M = 26 dB L = 18 dB
CAS1034 – ind.A – Avril 2018 14/44
Frequency
[Hz]
Sound attenuation
[dB]
Standard deviation
[dB]
APV
[dB]
63
18.1
5.2
12.9
125
14.2
2.6
11.6
250
18.9
2.3
16.6
500
25.6
2.3
23.3
1000
32.7
3.3
29.4
2000
35.0
4.3
30.7
4000
47.0
3.0
44.0
8000
39.8
3.7
36.1
Sound pressure level (according to the standard EN 352-4: 2001 + A1: 2005)
H = 115 dB M = 106 dB L = 93 dB
Electrical audio input (according to the standard EN 352-8: 2008)
This product has an electric audio input. The headset limits the entertainment audio signal to 82dB(A)
effective to the ear only if the audio input voltage is below 467 mV (4.4 dBm).
The product shall not to be used if it can’t be ensured that the input voltage doesn’t exceed the
maximum value stated above.
In case of malfunction
Before determining that there is a malfunction with the product, make sure you go through this guide
once again and ensure that the problem is not due to weak batteries or user error.
If the problem persists or for any further information on your product, call NUM’AXES after-sales on:
+33 (0)2 38 69 96 27. With the aid of our technicians, many problems can be resolved over the phone.
You can also contact us at export@numaxes.com.
Depending on the extent of the malfunction, you may need to return your product to NUM’AXES after-
sales to be repaired and tested.
Return your product to your distributor or to NUM’AXES Z.A.C. des Aulnaies 745 rue de la Bergeresse
45161 OLIVET CEDEX FRANCE.
For any repairs, the NUM’AXES after-sales service requires in every case:
your complete product
your proof of purchase (invoice or sales receipt)
If you fail to provide either of these items, NUM’AXES after-sales will charge you for the repair.
A flat-rate sum of €25 (incl. VAT) will be charged in the event of an unjustified return to after-sales (e.g.,
dead batteries, batteries wrongly inserted, etc.).
CAS1034 – ind.A – Avril 2018 15/44
Technical specifications of the headset
Technical specifications of the CAS1034 headset
Noise reduction (average): SNR
29 dB
Attenuation of dangerous noises
From 75 dB
Microphones
2 high-frequency microphones with wind noise filters
Battery type
2 x LR03 (AAA) batteries
Battery life
Around 225 hours
Headset dimensions
H170 x W153 x D98 mm
Weight
278 g
Applications
Hunting, gardening, clay-pigeon shooting, DIY, worksites, etc.
Warranty
NUM’AXES guarantees the product against all manufacturing defects for two years after purchase.
Return transport costs for the product shall be borne exclusively by the purchaser.
Warranty conditions
1. The warranty shall be effective only upon submission of an unadulterated proof of purchase (invoice
or sales receipt) to NUM’AXES.
2. This warranty does not cover the following points:
direct or indirect transport risks linked to the return of the product to NUM’AXES
product damage resulting from:
negligence or fault on the part of the user
usage contrary to instructions or not as intended for the product
repairs conducted by unapproved technicians
loss or theft.
3. If the product is found to be faulty, NUM’AXES shall either repair or exchange it as it deems fit.
4. NUM’AXES shall not be held liable for any damage that may result from incorrect use or product
failure.
5. NUM’AXES reserves the right to modify the specifications of its products with a view to making
technical improvements or complying with new regulations.
6. The information contained in this guide is subject to change without notice.
7. Photographs and illustrations are non-binding.
Registering your product
You can register your product on our website: www.numaxes.com.
CAS1034 – ind.A – Avril 2018 16/44
EN 352
Accessories
You can procure batteries and accessories at any time from NUM’AXES (www.numaxes.com) or your
distributor.
Collection and recycling of your device at end-of-life
The pictogram affixed to your product signifies that the equipment cannot be disposed of with the
household waste. It must be taken to an appropriate collection point for the processing, reuse and
recycling of electronic waste, or returned to your distributor.
By adopting this procedure, you are acting in an environmentally friendly way, and contributing to the
preservation of natural resources and the protection of human health.
For further information about collection points for used equipment, you can contact your town hall or
the household waste treatment service, or you can return the product to us.
export@numaxes.com www.numaxes.com
CAS1034 – ind.A – Avril 2018 17/44
Español
ÍNDICE
Advertencia ............................................................................................................. 17
Composición del producto..................................................................................... 18
Presentación del producto..................................................................................... 18
Colocación o extracción de las pilas .................................................................... 19
Colocación del casco ............................................................................................. 20
Encendido y apagado del casco............................................................................ 20
Ajuste de la amplificación del sonido ................................................................... 20
Atenuación del ruido (conforme a la norma EN 352-1: 2002)............................. 20
Nivel de presión acústica (conforme a la norma EN 352-4: 2001 + A1: 2005..... 21
Entrada de audio eléctrica (conforme a la norma EN 352-8: 2008)..................... 21
En caso de fallo de funcionamiento...................................................................... 21
Especificaciones técnicas del casco .................................................................... 22
Garantía ................................................................................................................... 22
Condiciones de la garantía .................................................................................... 22
Registro del producto............................................................................................. 23
Accesorios............................................................................................................... 23
Recogida y reciclaje del aparato al final de su vida útil ...................................... 23
Gracias por adquirir un producto NUM’AXES. Antes de utilizar el producto, lea detenidamente las
explicaciones de esta guía y consérvela para futuras consultas.
Advertencia
1. Tenga cuidado de no dejar caer el casco ya que contiene componentes electrónicos sensibles a los
golpes.
2. No acerque el casco a objetos que emitan fuertes ondas de radio ya que podría afectar a la calidad
CAS1034 – ind.A – Avril 2018 18/44
del sonido e impedir el funcionamiento normal del producto.
3. No exponga el casco directamente al sol ni a altas temperaturas.
4. No introduzca ningún cuerpo extraño en el casco ya que podría dañarlo seriamente.
5. No deje que ningún líquido entre en el casco porque podría dañar los componentes del producto.
6. Para limpiar el casco, utilice un paño suave impregnado con una solución neutra.
7. Este producto puede resultar seriamente dañado por algunas sustancias químicas. No utilice
detergentes.
8. Asegúrese de guardar el casco en un lugar limpio y seco, antes y después del uso.
9. Asegúrese de que el casco esté bien colocado y ajustado, y que se mantenga según las
instrucciones de esta guía.
10. El casco debe llevarse todo el tiempo en entornos ruidosos.
11. Revise periódicamente el casco para comprobar que siga estando operativo.
12. El casco y, en particular, las almohadillas, pueden deteriorarse con el uso, por lo que deben
examinarse periódicamente para detectar posibles fugas o fisuras.
13. La aplicación de protecciones higiénicas en las almohadillas podría deteriorar las prestaciones
acústicas del casco.
14. Si no se respetan las recomendaciones de esta guía, la protección que le ofrece el casco se verá
seriamente afectada.
15. Este casco posee una aptitud de restitución sonora dependiente del nivel exterior. El usuario debe
asegurarse de su correcto funcionamiento antes del uso. Si se detectan distorsiones o fallos, el
usuario debe consultar los consejos del fabricante con fines de mantenimiento o sustitución de las
pilas.
16. La eficacia puede deteriorarse debido al desgaste de las pilas. La autonomía de las pilas del casco
es de unas 225 horas en un contexto de uso continuado.
17. La restitución sonora de este casco de protección puede superar el nivel de sonido exterior.
18. El uso de la función de entretenimiento del casco puede afectar a la audición de las señales de
advertencia en algunos lugares de trabajo.
Composición del producto
1 casco de protección auditiva estéreo electrónico
1 guía de uso
Presentación del producto
El casco de protección auditiva estéreo electrónico NUM’AXES CAS1034 está conforme a la norma EN 352. Su
certificado ha sido concedido por el organismo notificado PZT GmbH – Número del organismo
notificado: 1974 – Dirección del organismo notificado: An der Junkerei 48F – D-26389 Wilhelmshaven –
ALEMANIA.
El casco NUM’AXES CAS1034 permite atenuar los sonidos peligrosos para la audición. Se activa cuando el
nivel acústico alcanza 75 dB y reduce los sonidos un promedio de 29 dB (SNR). La restitución sonora de
este casco depende además del nivel acústico exterior.
CAS1034 – ind.A – Avril 2018 19/44
La diadema y las almohadillas están hechas de ABS y PU. La diadema no se puede ajustar y las
almohadillas no se pueden reemplazar.
Colocación o extracción de las pilas
El emplazamiento de las pilas está situado dentro de la concha que no tiene el botón ON/OFF del casco.
Levante la espuma que se encuentra en el interior de la concha y coloque 2 pilas LR03 en el
emplazamiento previsto para este efecto. Respete la polaridad indicada en el emplazamiento de las
pilas.
Cuando la carga de las pilas está baja, el LED rojo situado en la concha se atenúa. Cuanto más baja esté
la carga de las pilas, menor será la intensidad del LED rojo. En tal caso, es preciso sustituir las pilas
usadas por pilas nuevas. Siga el procedimiento indicado en el apartado anterior.
Diadema
Botón ON/OFF +
ajuste del sonido
Conchas
Almohadillas
Micrófono
Micrófono
2 pilas LR03(AAA)
Espuma
Polaridad
+
Polaridad -
CAS1034 – ind.A – Avril 2018 20/44
Colocación del casco
La diadema tiene dos ajustes independientes. Estire la diadema y ajuste hasta que las conchas queden
bien colocadas sobre las orejas. Para obtener una eficacia máxima, la diadema debe estar perfectamente
ajustada y las almohadillas de las conchas deben ofrecer una estanqueidad perfecta para los oídos.
Consejo: afloje el casco antes de quitárselo.
Encendido y apagado del casco
Para encender el casco, gire el botón ON/OFF de la concha en el sentido horario. Un "clic" le confirma
que acaba de encender el casco. El LED rojo situado en la concha derecha se enciende.
Para apagar el casco, gire el botón en sentido antihorario. Un "clic" le confirma que acaba de apagar el
casco. El LED rojo situado en la concha derecha se apaga.
Ajuste de la amplificación del sonido
Para amplificar el sonido, tras haber encendido el casco, solo tiene que seguir girando el botón situado
en cada concha en sentido horario.
Atenuación del ruido (conforme a la norma EN 352-1: 2002)
De promedio, el casco NUM’AXES atenúa los sonidos peligrosos para la audición de 29 dB.
Atenuación acústica mínima (según la norma EN 352-1: 2002)
SNR = 29 dB H = 33 dB M = 26 dB L = 18 dB
Other manuals for CAS1034
1
Table of contents
Languages:
Other Num'axes Headphones manuals
