KULLANIM KILAVUZU –USER GUIDE
WAFFLE MAKİNELERİ – WAFFLE MAKER

1
İÇİNDEKİLER
A –GENEL BİLGİLER
Sayfa 2
A1 –ÜRÜN TANIMI
Sayfa 3
A2 –TEKNİK BİLGİLER
Sayfa 3
A3 –TAŞIMA ve SAKLAMA ŞARTLARI
Sayfa 4
A4 –PAKETİ AÇMA
Sayfa 4
B –KURULUM
Sayfa 5
C –GENEL UYARILAR
Sayfa 6
D –KULLANIM BİLGİLERİ
Sayfa 7
E –TEMİZLİK ve BAKIM BİLGİLERİ
Sayfa 10
F –SORUN GİDERME
Sayfa 11

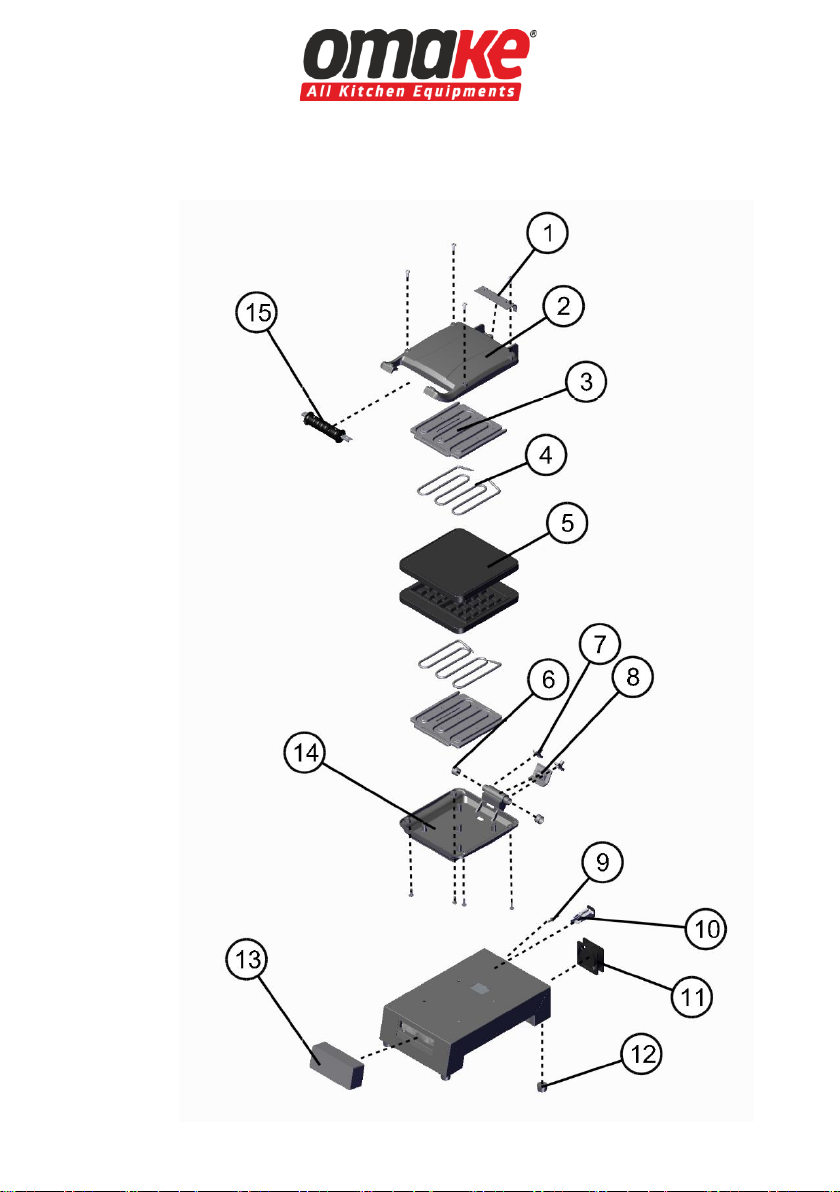

G –DEMONTE GÖRÜNÜŞ ve YEDEK PARÇA
Sayfa 12

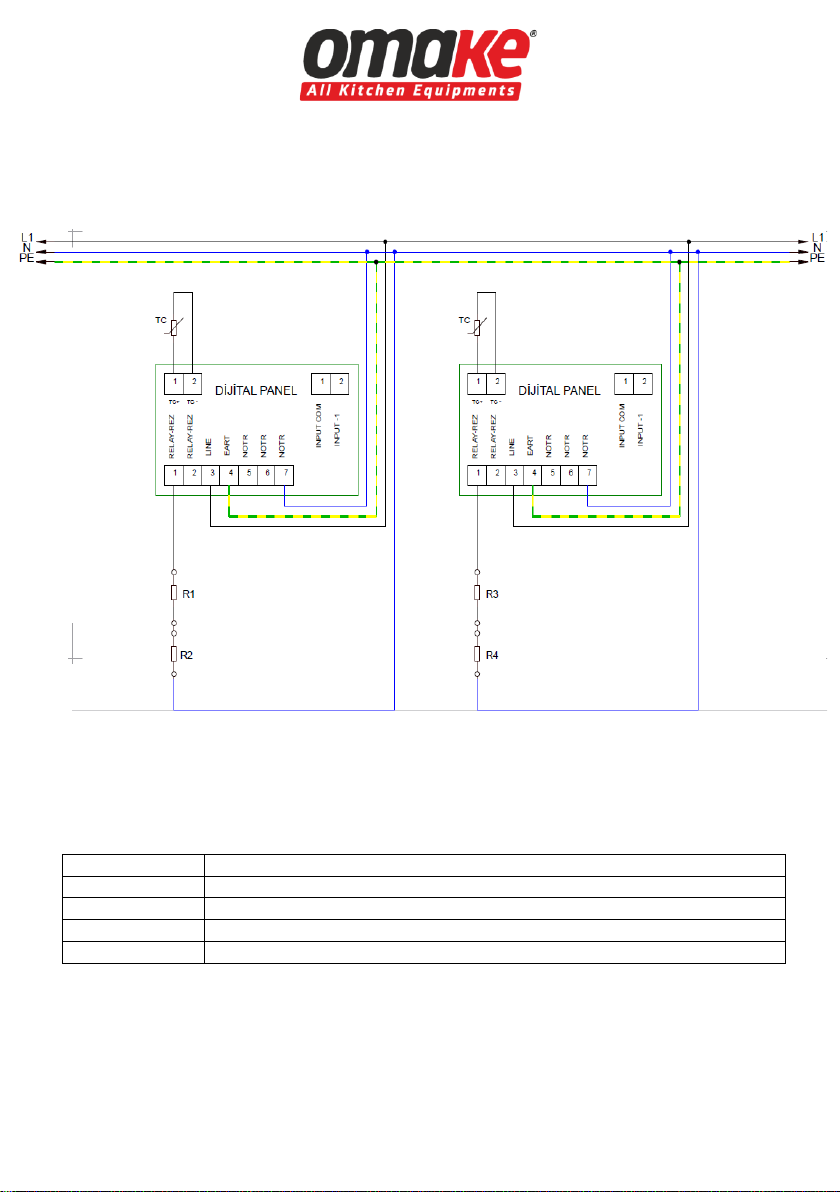

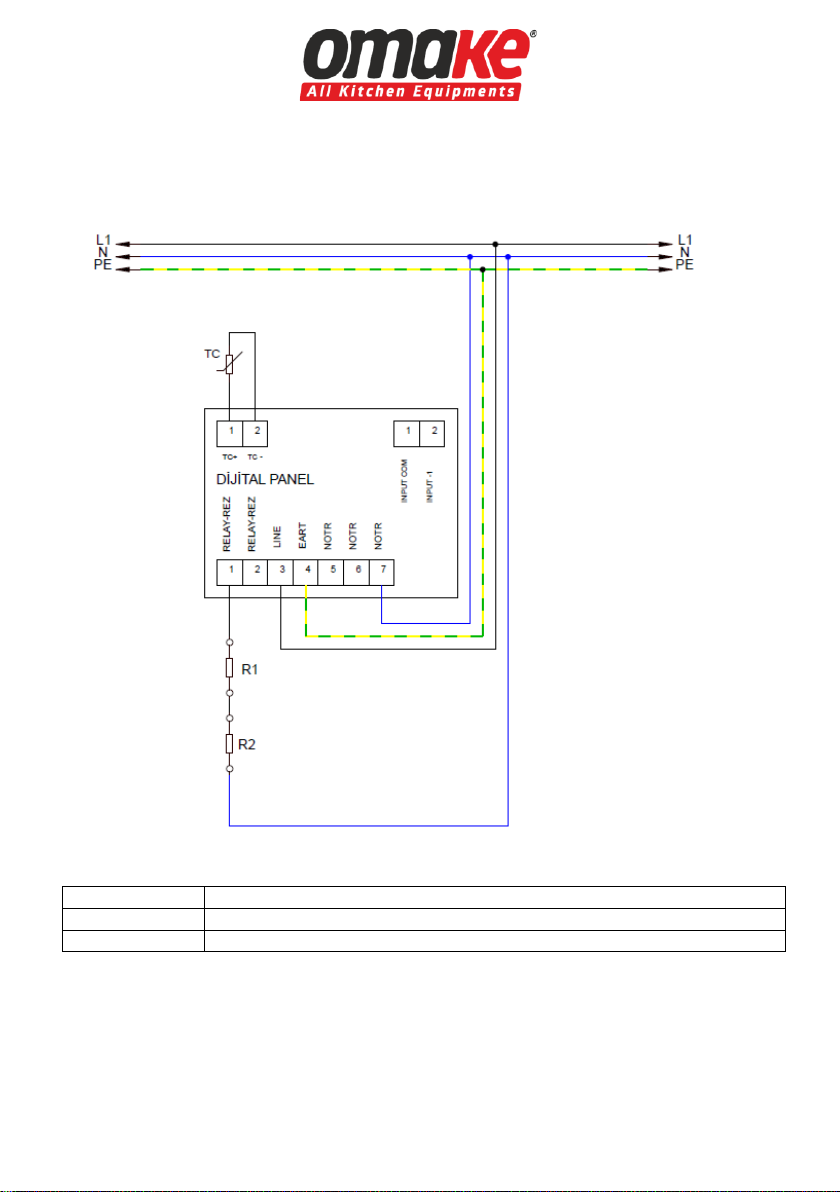

H –ELEKTRİK ŞEMASI
Sayfa 16
I –GARANTİ BELGESİ
Sayfa 18

2
A –GENEL BİLGİLER
BU KULLANIM KILAVUZUNDAKİ TÜM TALİMAT VE UYARILARI DİKKATLİCE
OKUYUNUZ. BU KILAVUZ ÜRÜNÜNÜZÜN GÜVENLİ KURULUMU, KULLANIMI VE
BAKIMI HAKKINDA ÖNEMLİ BİLGİLER VE CİHAZINIZDAN EN YARARLI BİÇİMDE
FAYDALANMANIZ İÇİN GEREKLİ UYARILAR İÇERMEKTEDİR.
BU KILAVUZU İLERDE GEREKLİ OLDUĞUNDA KULLANMAK ÜZERE GÜVENLİ VE
KOLAY ULAŞILABİLİR BİR YERDE SAKLAYINIZ.
ÜRETİCİ, BU KİTAPÇIĞIN ÇEVİRİ YA DA BASIMINDAN KAYNAKLANAN, CİHAZIN
HATALI KULLANIMINDAN DOĞACAK, İNSANA, ÇEVRESİNE VEYA DİĞER
MALZEMELERE GELECEK ZARARLARDAN SORUMLU TUTULAMAZ.
CİHAZA KASITLI OLARAK HASAR VERME, İHMAL, TALİMATLARA VE
YÖNETMELİKLERE UYMAMAKTAN DOLAYI OLUŞAN HASARLAR VEYA YANLIŞ
BAĞLANTILAR VE CİHAZA YETKİSİZ MÜDAHALE ÜRÜNÜN GARANTİSİNİ
GEÇERSİZ KILACAKTIR.
.

3
A1 –ÜRÜN TANIMI
Bu cihaz endüstriyel mutfaklarda kullanılmak üzere tasarlanmış ve profesyonel kullanıcılar
tarafından kullanılması tavsiye edilen bir waffle makinesidir.
A2 –TEKNİK BİLGİLER
Ürün Kodu
Ebatlar (mm)
Ağırlık
(kg)
Pak.Ölçü
(mm)
Beyan
Gerilimi
(V)
Kablo
Kesiti
(mm²)
Gücü
(KW)
Sigorta
(A)
Omk.WFL21.E15.0101.Z5F
450x270x270
13
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E15.0201.Z5F
450x270x270
13
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E15.0301.Z5F
450x270x270
13,5
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E15.0401.Z5F
450x270x270
13,5
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E15.0501.Z5F
450x270x270
14
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E15.0601.Z5F
450x270x270
13,5
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E15.0701.Z5F
450x270x270
14
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E15.0801.Z5F
450x270x270
13,5
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E15.0901.Z5F
450x270x270
15
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E15.1001.Z5F
450x270x270
14
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E15.1101.Z5F
450x270x270
14
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E15.1201.Z5F
450x270x270
13
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E15.1301.Z5F
450x270x270
13,5
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E15.1401.Z5F
450x270x270
13,5
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E15.1501.Z5F
450x270x270
14
480x290x300
230
3x1,5
2,5
1x16
Omk.WFL21.E25.0101.Z5F
450x560x270
27
480x580x300
230
3x2,5
5
1x32
Omk.WFL21.E25.0201.Z5F
450x560x270
26,5
480x580x300
230
3x2,5
5
1x32
Omk.WFL21.E25.0301.Z5F
450x560x270
27
480x580x300
230
3x2,5
5
1x32
Omk.WFL21.E25.0401.Z5F
450x560x270
27
480x580x300
230
3x2,5
5
1x32
Omk.WFL21.E25.0501.Z5F
450x560x270
28
480x580x300
230
3x2,5
5
1x32
Omk.WFL21.E25.0601.Z5F
450x560x270
27,5
480x580x300
230
3x2,5
5
1x32
Omk.WFL21.E25.0701.Z5F
450x560x270
27
480x580x300
230
3x2,5
5
1x32
Omk.WFL21.E25.0801.Z5F
450x560x270
27,5
480x580x300
230
3x2,5
5
1x32
Omk.WFL21.E25.0901.Z5F
450x560x270
29,5
480x580x300
230
3x2,5
5
1x32
Omk.WFL21.E25.1001.Z5F
450x560x270
28
480x580x300
230
3x2,5
5
1x32
Omk.WFL21.E25.1101.Z5F
450x560x270
28
480x580x300
230
3x2,5
5
1x32
Omk.WFL21.E25.1201.Z5F
450x560x270
26
480x580x300
230
3x2,5
5
1x32
Omk.WFL21.E25.1301.Z5F
450x560x270
28
480x580x300
230
3x2,5
5
1x32
Omk.WFL21.E25.1401.Z5F
450x560x270
27
480x580x300
230
3x2,5
5
1x32
Omk.WFL21.E25.1501.Z5F
450x560x270
28
480x580x300
230
3x2,5
5
1x32

4
A3 –TAŞIMA ve SAKLAMA ŞARTLARI
- Cihaz dik bir şekilde koli içerisine yerleştirilmelidir.
- Taşıma mesafesinin uzak olması durumunda yavaş hareket edilmeli, gerekirse sallantılara
karşı cihaz sabitlenmeli veya bir kişi tarafından dengesi korunmalıdır.
- Ürünü taşırken bir yere çarpmayınız ve düşürmeyiniz.
- Ürün ilk çalıştırmadan önce depolanacak ise orijinal ambalajı açılmadan saklanmalıdır.
- Cihaz kullanımdan sonra saklanacak ise, temizlenip ambalajlanarak korunmalıdır.
A4 –PAKETİ AÇMA
- Cihaz, kullanılan ülkedeki yönetmeliklere göre açılmalı ve ambalajlarının imhası
yapılmalıdır. Gıda ile temas eden parçalar paslanmaz çeliktir. Tüm plastik parçalar,
malzemenin sembolü ile işaretlidir.
- Cihazın parçalarının eksiksiz geldiğini ve nakliye esnasında herhangi bir hasara uğrayıp
uğramadığını kontrol ediniz.
- Cihazın kurulumdan sonra ambalaj malzemelerini lütfen güvenlik ve çevre koşullarına
gereken önemi göstererek çöpe atınız. Atık ambalajların yeniden kullanımı için özelliklerine
göre (folyo, karton, strafor) ilgili geri dönüşüm kutularına atınız. Herhangi bir elektrikli
donanımı çöpe atarken kablosunu keserek kullanılmaz hale getiriniz.

5
B –KURULUM
- Kurulum, talimatlara göre yetkili bir teknisyen tarafından yapılmalıdır. Firmamız, yanlış
kurulumdan dolayı insanlara, hayvanlara veya eşyalara gelebilecek zararlardan sorumlu
tutulamaz.
- Cihazın arızalanması durumunda cihazı kapatınız. Cihaza sadece üreticitarafından
yetkilendirilmiş bir servis merkezi hizmet vermelidir. Orijinal yedek parçaisteyiniz
- Cihazın konulacağı zemin düz olmalı ve cihazın terazi düzleminde çalışması
sağlanmalıdır. Ürünün devrilme risklerine karşı gerekli önlemleri alınız.
- Cihaz yürürlükte olan yasalara ve kurallara uygun olarak ve sadece yetkili elektrik
teknisyeni tarafından ana elektrik şebekesine bağlanmalıdır.
- Ana şebekeden gelen gücün cihazın ön tarafına yerleştirilmiş olan anma etiketinde
belirtilen gücü karşılayacağından emin olunuz.
- Cihazın topraklama bağlantısı, standartlara ve güvenlik kurallarına uygun olarak
yapılmalıdır.
- Cihazın topraklaması, elektrik tesisatının en yakın panodaki topraklama hattına
bağlanmalıdır.
- Cihaz elektrik bağlantısı, ana sigorta ve kaçak akım sigortası yürürlükteki yönetmeliklere
ve kurallara göre yapılmalıdır.
- Elektriksel gürültünün fazla olduğu yerlerde besleme hattı üzerinde izolasyon trafosu ve hat
filtresi kullanılmalıdır.
- Birden çok elektronik cihaz kullanılıyorsa her cihaz için ayrı besleme hattı çekilmelidir.
- Cihazın besleme hattına hiçbir kumanda devresi bağlanmamalıdır.
- Sensör ve giriş sinyallerini cihaza taşıyan kablolar, besleme, kumanda, anahtarlamalı
olarak çalışan endüktif yük kablolarından olabildiğince uzak ve ayrı olarak taşınmalı ve
etkilenmesi önlenmelidir.
- Cihazın içerisine sıvı akması ve iletkenlik yapacak metal parçaların girmemesi için gerekli
önlemler alınmalıdır. Aksi takdirde yangın çıkması ve elektrik çarpması gibi kazalar
meydana gelebilir.
- Bu cihazın konumlandırılacağı yer, duvar, mutfak mobilyası, dekoratif kaplama vb ise,
bunların yanmaz malzemeden yapılması veya uygun bir yanmaz ısı yalıtım malzemesi ile
kaplanması ve aradaki mesafenin en az 5 cm aksi halde 20 cm olması gerekmektedir. Cihaz
davlumbaz altında çalıştırılmalıdır.

6
C –GENEL UYARILAR
- Bu cihaz yürürlükteki yönetmeliklere uygun olarak tesis edilmeli ve yalnız iyi
havalandırılmış bir yerde kullanılmalıdır. Cihazın tesisi için ve kullanımdan önce
talimatlara başvurun.
- Cihaz endüstriyel kullanım amaçlı yapılmış olup sadece cihazla ilgili eğitim almış
elemanlar tarafından kullanılmalıdır.
- Uygun koruyucu ekipmanlar kullanmadan cihaza müdahalede bulunmayınız.
- Cihazın uzun ömürlü olması için kesinlikle uzun süre boşta çalıştırmayınız. Cihaz
kullanılmadığı durumlarda mutlaka kapalı konuma getirilmelidir. Uzun süreli
kullanımlarda ise her 2 saatte bir en az 10 dakika cihaz kapatılarak dinlendirilmelidir.
- Cihazın çalıştığı alanda yanabilen her türlü katı sıvı malzemeler (elbise, alkol ve
türevleri, Petro-kimya ürünleri, ahşap ve plastik malzemeler, perdeler vs.) kesinlikle
bulundurulmamalıdır.
- Cihazın kullanıldığı alanda herhangi bir sebeple çıkan, yangın, alev parlaması gibi
durumlarda hızlı bir şekilde (varsa) gaz vanalarını ve elektrik şalterlerini kapatarak
yangın söndürücü kullanınız. Alevi söndürmek için asla su kullanmayınız.
- Topraklama bağlantısı olmamasından kaynaklanan hasarlar garanti kapsamına
alınmayacaktır.
- Cihazda orijinal olmayan yedek parça kullandırtmayınız. Firmamızdan temin edilmeyen
yedek parçaların cihaza takılması durumunda, cihaz garanti kapsamı dışında kalır.

7
D –KULLANIM BİLGİLERİ
Şekil 1 –Dokunmatik Uyarılar
Dokunmatik buton ile ilgili aşağıdaki uyarılara dikkat edilmelidir:
•Cihaza enerji verildiğinde ON/OFF butonunun ışığı yanıncaya kadar hiçbir butona
dokunulmamalıdır.
•Dokunma şekli ile ilgili yukarıdaki şekil 1’ de bilgiler verilmiştir.

8
Şekil 2 – Cihaz Kullanımı
Cihazı açmak için butonuna basılı tutulur. Kapalı konumda iken buton
üzerindeki led kırmızı olarak yanık durumdadır. Cihaz açıldığında yeşil
led yanar.
Cihazı kapatmak için butonuna basılı tutulur.
Cihaz açık konumda iken butonuna basılarak süre başlatılır.
Cihaz süresi geriye doğru sayarken butonuna basılarak süre durdurulur.
ZAMAN
Cihaz açık konumda iken timer ekranı yanındaki butonları
yardımıyla istenilen süre ayarlanır.
SICAKLIK
Cihaz açık konumda iken sıcaklık ekranı yanındaki butonları
yardımıyla istenilen sıcaklık ayarlanır. Ayarlanan sıcaklık değerinden 5
saniye sonra anlık sıcaklık görülebilir.

9
-Cihazın Kullanımı:
Cihaz açık konumda iken start butonuna basılı tutularak R2(10A) röle çıkışı aktif edilir.
Röle çıkış süresi zamanlayıcı ekranından ayarlanan süre kadardır. Stop butonuna
basılarak süre durdurulur. Sıcaklık ekranından ayarlanan set derecesine göre R1(30A)
röle çıkışı aktif olur. Set derecesine ulaştığında R1 rölesi çıkış vermeyi bırakır.
Cihazı ilk çalıştırdığınızda izolasyon malzemesi ve ısıtıcı elemanlardan kaynaklanan bir koku
ve duman oluşabilir. Bu nedenle kullanıma başlamadan önce tüm termostatları maksimum
dereceye getirip cihazı 30 dakika boşta çalıştırınız. 30 dakika sonra cihazı soğumaya
bırakınız.
Gıda ile temas edecek yüzeylerin temiz olduğundan emin olunuz.
Waffle için hazırlanan harcı, kalıptan taşmayacak miktarda dökünüz. Spatula ile kalıp
üzerine harcı yayınız. Üst kapağı harç üzerine kapatınız ve pişiriniz.
-Servis Menüsü;
-Cihaz kapalı konumda iken butonuna 5 saniye boyunca butona basılı tutarak
servis menüsüne giriş sağlanır.
-Servis menüsünde iken sıcaklık ekranı yanındaki butonlar yardımı ile
parametreler arası geçiş sağlanır. Zaman ekranı yanındaki butonlar yardımı
ile parametre değer aralığı ayarlanır.
-Parametre menüsündeki değişikliği kaydetmeden çıkmak için butonuna, kaydederek
çıkmak için butonuna basılı tutulur.
Parametre
Açıklama
Min Değer
Max Değer
Birim
Fabrika Ayarı
Hysteresis
PCB sıcaklığı
Sıcaklık Gösterim Birimi
Termocupl Tipi Seçimi
Maksimum Ayarlanacak
Set Sıcaklığı
Maksimum
Ayarlanacak
Zaman
Dakika

10
Tablo 1: Servis Parametreleri
-Cihaz Hata Kodları;
Faz Okuma Hatası: Cihazın enerji bağlantısını kontrol ediniz.
Termocupl Okuma Hatası: Termocuplu kontrol ediniz.
Termocupl Bağlantı Hatası: Termocupl bağlantılarını kontrol ediniz.
Röle Kartı Sıcaklık Hatası: Röle kartı sıcaklığının düşürülmesi gerekmektedir.
E –TEMİZLİK ve BAKIM
Her Kullanımdan Sonra Yapılması Gerekenler;
✓Cihazın temizliğini yaparken fişin prizde olmadığından veya şalterin kapalı olduğundan
emin olunuz.
✓Her kullanımdan sonra cihaz yüzeyini temizleyiniz.
✓Her kullanımdan sonra tabla yüzeyinde biriken hamur kalıntılarını temizleyiniz.
✓Cihazın temizliğinde asit ve türevi malzemeler kullanmayınız.
✓Cihazın temizliğini yaparken basınçlı su ve buhar kullanmayınız.
✓Cihazın dış paslanmaz yüzeyini bulaşık teli gibi malzemeyi çizebilecek temizleyiciler ile
temizlemeyiniz.
Periyodik Olarak Yapılması Gerekenler;
✓Bakım sadece eğitimli kişiler tarafından yapılmalıdır.
✓Cihazın periyodik bakımın her 15 günde bir yapınız.
✓Kullanım sıklığına göre waffle tablalarının yapışmazlık özelliğini kaybedip kaybetmediğini
kontrol ediniz. Aksi halde teflon malzemesinden kaynaklı sağlığa zararlı kimyasallar gıdaya ve
dolayısıyla insan sağlığına zarar verecektir.
✓Kullanım sıklığına göre, cihazın elektriksel bakımı elektrik bağlantısı kesildikten sonra kuru
hava püskürterek yapılmalıdır.

11
✓Güvenlik fonksiyonlarından herhangi biri çalışmıyor ise, cihazı kullanmayınız ve yetkili
servislerimizle irtibata geçiniz.
F –SORUN GİDERME
SORUN
NEDENİ
NASIL GİDERİLECEĞİ
CİHAZ ÇALIŞMIYOR
- Cihaza elektrik gelmiyor
olabilir.
- Sigorta açık olmayabilir.
- Elektrik bağlantısını kontrol
ediniz.
- Sigortanın açık olup
olmadığını kontrol ediniz.
İYİ PİŞİRMİYOR
- Sıcaklık ayarı yanlış olabilir.
- Sıcaklık ayarını kontrol ediniz.
CİHAZ DURDU
- Cihaz, voltaj düşüklüğü
nedeni ile durabilir.
- Voltajı kontrol ediniz.

12
G –DEMONTE GÖRÜNÜŞ ve YEDEK PARÇA
TEKLİ

13
G –DEMONTE GÖRÜNÜŞ ve YEDEK PARÇA
ÇİFTLİ

14
DİJİTAL KARE WAFFLE MAKİNELERİ
NO
PARÇA ADI
P.KODU
1
WFL21 ÜST KAPAK GÖVDESİ KABLO KAPAĞI
Omk.YPC01.WFL21.022
2
WFL21 ÜST KAPAK GÖVDESİ
Omk.YPC01.WFL21.020
3
WFL21-WFL51 REZİSTANS BAĞLANTI PLAKASI
Omk.YPC01.WFL21.017
4
WFL21 REZİSTANSI 115V 1250W
Omk.YPC50.ELK01.023
5

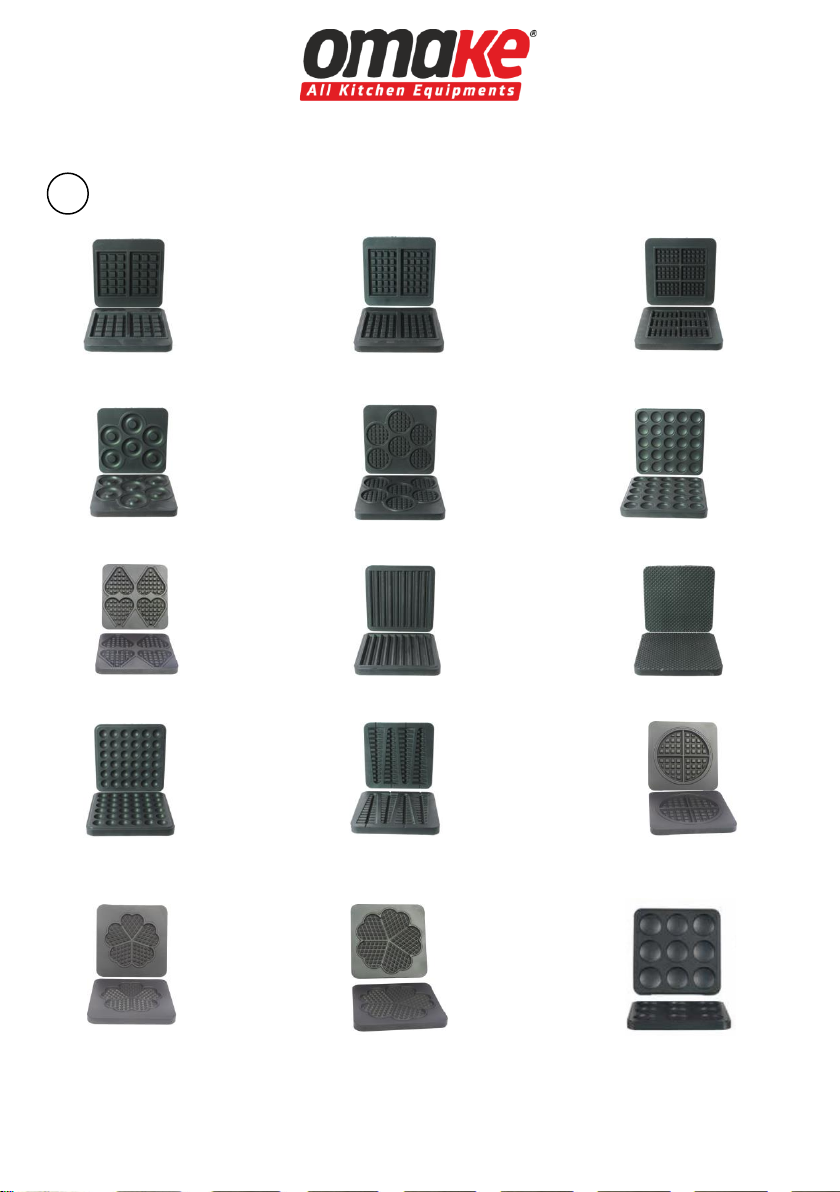

KALIPLAR
-
6
WFL21 KAPAK MENTEŞESİ BURCU
Omk.YPC01.WFL21.018
7
WFL21 ÜST KAPAK KELEPÇESİ
Omk.YPC01.WFL21.023
8
WFL21 ALT ANA GÖVDE KABLO KAPAĞI
Omk.YPC01.WFL21.021
9
TERMOKUPL J TİPİ 1 MT
Omk.YPC50.ELK07.002
10
ENERJİ GİRİŞ KLEMENSİ TOPRAKLI 2 PİNLİ
Omk.YPC50.ELK06.001
11
KARE HAVALANDIRMA FANI 80X80X25mm 230 V 50-60 Hz
Omk.YPC50.ELK13.002
12
SABİT AYAK-KISA 30x19 mm
Omk.YPC01.PLS05.001
13
TIMERLI SICAKLIK KONTROL KARTI
Omk.YPC03.DIG01.002
14
WFL21 ALT ANA GÖVDE
Omk.YPC01.WFL21.019
15
WFL21-WFL51 KULP TAKIMI
Omk.YPC01.PLS04.005

15
5
Omk.YPC01.WFL21.024 Omk.YPC01.WFL21.025 Omk.YPC01.WFL21.026
Omk.YPC01.WFL21.027 Omk.YPC01.WFL21.028 Omk.YPC01.WFL21.029
Omk.YPC01.WFL21.030 Omk.YPC01.WFL21.031 Omk.YPC01.WFL21.032
Omk.YPC01.WFL21.033 Omk.YPC01.WFL21.034 Omk.YPC01.WFL21.035
Omk.YPC01.WFL21.036 Omk.YPC01.WFL21.037 Omk.YPC01.WFL21.038

16
H –ELEKTRİK ŞEMASI
TEKLİ
TC
TERMOKUPL (J TİPİ)
R1
ÜST REZİSTANS
R2
ALT REZİSTANS

17
H –ELEKTRİK ŞEMASI
ÇİFTLİ
TC
TERMOKUPL (J TİPİ)
R1
SAĞ ÜST REZİSTANS
R2
SAĞ ALT REZİSTANS
R3
SOL ÜST REZİSTANS
R4
SOL ALT REZİSTANS

18
I –GARANTİ BELGESİ
ÜRETİCİ/İTHALATÇI FİRMA ÜNVANI:
ADRESİ:
TLF –FAX:
KAŞE – İMZA:
SATICI FİRMA ÜNVANI:
ADRESİ:
TLF –FAX:
KAŞE – İMZA:
FATURA TARİHİ – NO
CİNSİ
MARKA
ÜRÜN ADI
ÜRÜN MODELİ
SERİ NO
ÜRÜN TESLİM TARİHİ ve YERİ
GARANTİ SÜRESİ
(Fatura tarihinden itibaren 2 YIL)
AZAMİ TAMİR SÜRESİ
20 iş günü
Firma garanti şartları hususları aşağıdaki gibidir;
❖Bütün parçaları dâhil olmak üzere malın tamamı garanti süresince garanti kapsamı altındadır.
❖Garanti süresi bittikten sonra da mevzuat gereği, kullanım ömrü süresince bakım, onarım ve yedek
parça temini hizmetlerini üretici veya ithalatçının sunması zorunludur.
❖Garanti uygulaması sırasında değiştirilen malın garanti süresi, satın alınan malın kalan garanti süresi
ile sınırlıdır.
❖Tüketicinin malı kullanma kılavuzunda yer alan hususlara aykırı olarak kullanmasından kaynaklanan
arızalar garanti kapsamı dışındadır.
❖Arızalarda kullanım hatasının bulunup bulunmadığının, yetkili servis istasyonları, yetkili servis
istasyonunun mevcut olmaması halinde sırasıyla; malın satıcısı, ithalatçısı veya üreticisinden birisi
tarafından mala ilişkin azami tamir süresi içerisinde düzenlenen raporla belirlenmesi ve bu raporun bir
nüshasının tüketiciye verilmesi zorunludur.
❖Tüketiciler, bu rapora ilişkin olarak bilirkişi tarafından tespit yapılması talebiyle uyuşmazlığın parasal
değerini dikkate alarak tüketici hakem heyetine veya tüketici mahkemesine başvurabilir.
❖Ürünü taşıma esnasında meydana gelebilecek hasarlar garanti kapsamı dışındadır.
❖Yanlış güç kaynağı bağlantısı, yangın, sel, kaza veya doğal afetlerden kaynaklanan ürün hasarları
garanti kapsamı dışındadır.
❖Yetkili servis personeli dışında yapılan her türlü müdahalen oluşan arızalar garanti kapsamı
dışındadır.
