OMAL S.p.A HERCULES User manual

1.3 • BALL VALVES > HERCULES
213
OMAL S.p.A.
HERCULES
HERCULES

1.3.3 • BALL VALVES > HERCULES - MANUAL
234
OMAL S.p.A.
HERCULES
MANUALE MANUAL

1.3.3 • BALL VALVES > HERCULES - MANUAL
235
OMAL S.p.A.
HERCULES
FEATURES & BENEFITS
1
Tenuta in "MASTERAMMIDE"*
Seat in "MASTERAMMIDE"*
Minor usura rispetto a tenute non modicate
Less wear comparing with not modify seat
Elevata resistenza alla sollecitazione
High resistance to stress
2
Sfera in acciaio inossidabile con rivestimento in Cromo Duro da 40µm
Stainless steel ball, coated with 40µm Hard Chrome
Maggior tenuta nel tempo grazie alla bassa usura della sfera
Longer seal life due to the low wear of the ball
3
Supporto stelo in "MASTERAMMIDE"*
"MASTERAMMIDE"* stem bush
Si ha un perfetto allineamento dell'albero sul corpo e si evitano oscilla-
zioni con alte pressioni
It grants a perfect alignment of the shaft on the body and prevents oscilla-
tions with high pressure
Nessuna possibilità di grippaggio
No seizing
4
O-ring in elastomero con durezza di 90 Shore A
Elastomer O-Ring with a hardness of 90 Shore A
Nessun deperimento dovuto ad azionamenti estremamente veloci
No deterioration with quick operations
4
O-ring a bassa permeabilità “Rapid Gas Decompression”
Low-permeability O-ring "Rapid Gas Decompression"
Buona resistenza alla decompressione esplosiva
Good resistance to explosive decompression
5
Stelo in 17-4 PH H900
Stem in 17-4 PH H900
Maggior resistenza meccanica di circa 5 volte rispetto ad un classico
316 S.S.
Increased mechanical strenght about 5 times more compared to a stan-
dard 316 S.S.
5
Rullatura stelo
Shaft rolling
Minor usura delle guarnizioni grazie alla bassa rugosità (0,4 micron Ra)
dello stelo che facilita lo scorrimento
Less wear of the seals due to the low roughness (0,4 micron Ra) which
facilitate the sliding of the shaft
Certicato PED
PED Certicate
Piena conformità alle norme di sicurezza europee per i dispositivi in
pressione (per DN > di 25)
Full compliance with European safety standards for pressure equipment
(for DN> 25)
*Blend di tecnopolimeri e di cariche aramidiche
*Blend of polymers and aramid ller

1.3.3 • BALL VALVES > HERCULES - MANUAL
236
OMAL S.p.A.
Hercules
MAnuAle
Manual
AltA Pressione
HigH Pressure
AcciAio cArbonio
Carbon steel
CARATTERISTICHE GENERALI:
• Estremità filettate EN ISO 228 o NPT
• Temperatura di utilizzo: -20°C +100°C con O-ring in NBR
• -20°C +130°C con O-ring in FKM (a richiesta)
• Pressione di utilizzo: PN500/7000 psi DN6, DN8, DN10, DN15
• PN400/6000 psi DN20 e DN25
• PN320/4500 psi DN32, DN40, DN50
• Fluido intercettato: fluidi liquidi e gassosi, di qualsiasi genere purchè
compatibili con i materiali costruttivi.
GENERAL FEATURES:
• Threaded ends EN ISO 228 or NPT
• Working temperature: -20°C +100°C with NBR O-ring
• -20°C +130°C with FKM O-ring (on request)
• Working pressure: DN6, DN8, DN10, DN15 PN500/7000 psi
• DN20 e DN25 PN400/6000 psi
• DN32, DN40, DN50 PN320/4500 psi
• Fluid range: Different fluids, liquid and gaseous, compatible with the
constructive materials
ESECUZIONI SPECIALI A RICHIESTA:
• Per altre applicazioni consultare il nostro ufficio commerciale
SPECIAL EXECUTION ON REQUEST:
• For other applications, please contact our sales department
CERTIFICAZIONI:
• Conforme alla Direttiva Europea 2014/68/UE PED. CERTIFICATIONS: • In compliance with European Directive 2014/68/EU PED.

1.3.3 • BALL VALVES > HERCULES - MANUAL
237
OMAL S.p.A.
HERCULES
Body Carbon Steel Masterammide + NBR Masterammide + FKM (on request)
-20°C -10°C 0°C
0
10
20
30
40
50
60
70
80
90
100
10°C 20°C 30°C 40°C 50°C 60°C 70°C 80°C 90°C 100°C 110°C 120°C 130°C130°C 140°C
%PN
PRESSIONE FLUIDO IN PERCENTUALE DEL PN VALVOLA
FLUID PRESSURE RATING OF PN VALVE
DN6, DN8, DN10, DN15 PN500/7000 psi
DN20 e DN25 PN400/6000 psi
DN32, DN40, DN50 PN320/4500 psi
MATERIALI MATERIALS
1Corpo Body ≤DN25: 1.0737 (11SMnPb37); ≥DN32: 1.0577 (S355J2) Zincato Galvanized
2Sfera Ball A217 CA15 / A479 tp. 410 / A182 F6A + Hard chromium plated
3 O-ring NBR (FKM on request)
4Bussola inferiore Lower bush MASTERAMMIDE blend di tecnopolimeri e di cariche aramidiche - Blend of polymers and aramid filler
5Bussola superiore Upper bush MASTERAMMIDE blend di tecnopolimeri e di cariche aramidiche - Blend of polymers and aramid filler
6Stelo Stem A564 Tp 630 (17-4 PH)
7 O-ring NBR (FKM on request)
8Manicotto Ends ≤DN25: 1.0737 (11SMnPb37); ≥DN32: 1.0577 (S355J2)
9Seggio Seats MASTERAMMIDE blend di tecnopolimeri e di cariche aramidiche - Blend of polymers and aramid filler
10* Fermo Holder screw X5CrNiMo1713 - 316 S.S.
11* Leva Lever EN AB 46100 - AL SI 11 CU (FE) Verniciata Painted
12* Vite Screw A2 - 70
* Componenti del kit leva Kit lever components
PORTATA FLOW RATE KV m3/h
PN Size DN 6
1/8"
DN8
1/4"
DN 10
3/8"
DN 15
1/2"
DN 20
3/4"
DN 25
1"
DN 32
1"1/4
DN 40
1"1/2
DN 50
2"
KV m3/h 5,2 11 20 60 100 130 170 280
Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar
Kv is the coefficient, expressed in m3/h (with water at 15°C) causing a pressure loss of 1 bar.
Diagramma pressione/temperatura Pressure/temperature diagram

1.3.3 • BALL VALVES > HERCULES - MANUAL
238
OMAL S.p.A.

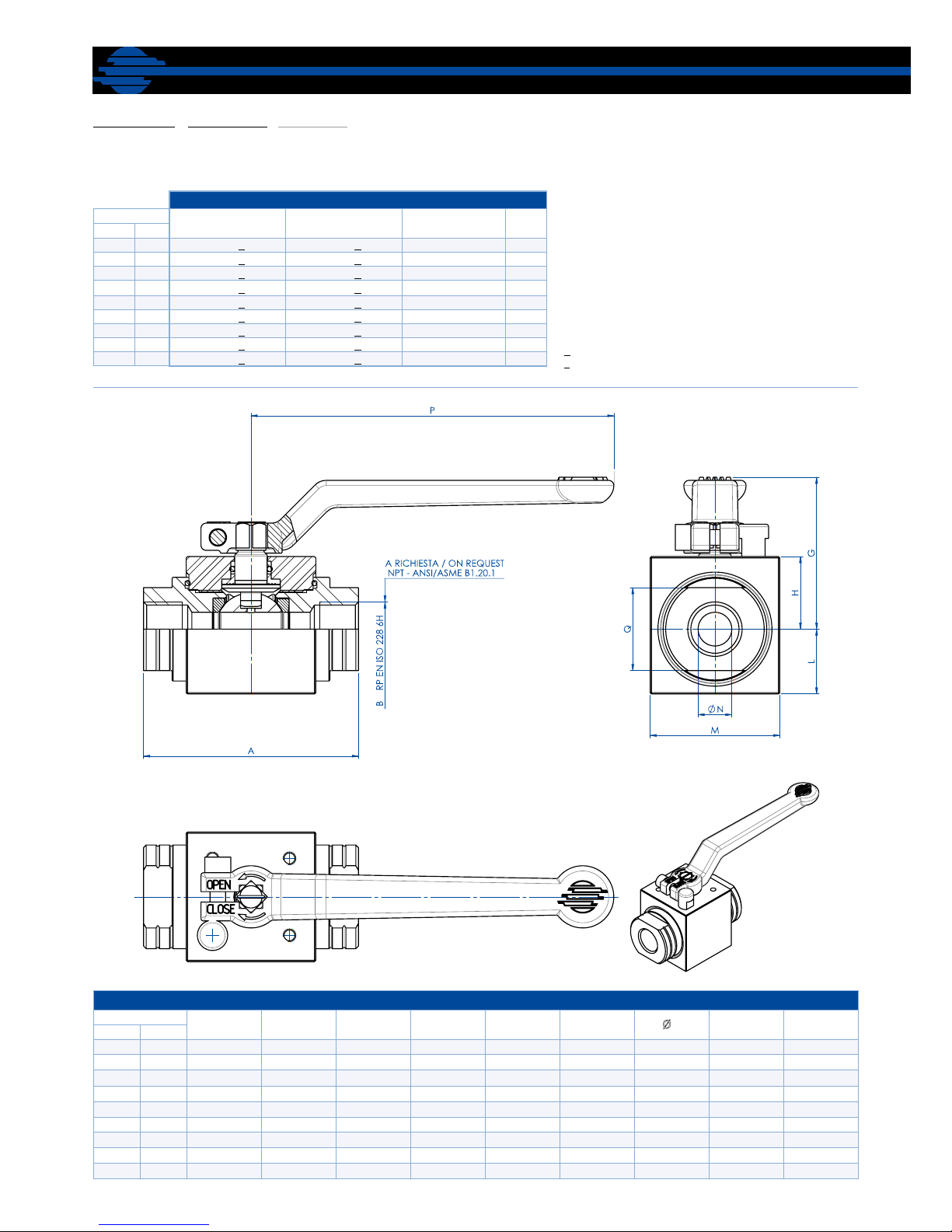

DIMENSIONI DIMENSIONS
MISURA SIZE A B G H L M
Ø
N P Ch.Q
DN [mm] [inch]
DN 6 1/8" 69 1/8" 43,1 17 13 30 6 103,5 19
DN 8 1/4" 69 1/4" 43,1 17 13 30 6 103,5 19
DN 10 3/8" 72 3/8" 55,8 25,3 19,7 45 9 140 24
DN 15 1/2" 83 1/2" 58,6 28 25 50 13 140 32
DN 20 3/4" 95 3/4" 67,3 31 27,5 55 19 212 37
DN 25 1" 113 1" 71,3 35 32,5 65 25 212 45
DN 32 1"1/4 111 1"1/4 83,6 42 38 80 32 315 55
DN 40 1"1/2 130 1"1/2 87,6 46 44 90 38 315 65
DN 50 2" 140 2" 102,7 61 59 120 51 315 80
HERCULES - MANUALE MANUAL
ACCIAIO CARBONIO CARBON STEEL
CON LEVA WITH LEVER
CON LEVA WITH LEVER
MISURA SIZE Con leva - ISO228
With lever - ISO228
Con leva - NPT
With lever - NPT
Kit leva
Lever kit Kg
DN [mm] [inch]
DN 6 1/8" LHM5AAAAA01 LHM5AAAAA41 KLVVH501 0,35
DN 8 1/4" LHM5AAAAA02 LHM5AAAAA42 KLVVH501 0,34
DN 10 3/8" LHM5AAAAA03 LHM5AAAAA43 KLVVH503 0,82
DN 15 1/2" LHM5AAAAA04 LHM5AAAAA44 KLVVH503 1,16
DN 20 3/4" LHM5AAAAA05 LHM5AAAAA45 KLVVH505 1,57
DN 25 1" LHM5AAAAA06 LHM5AAAAA46 KLVVH505 2,41
DN 32 1" 1/4 LHM6AAAAA07 LHM6AAAAA47 KLVVH507 3,55
DN 40 1" 1/2 LHM6AAAAA08 LHM6AAAAA48 KLVVH507 5,39
DN 50 2" LHM6AAAAA09 LHM6AAAAA49 KLVVH509 10,15 A= Versione standard con O-ring in NBR. Standard line with NBR O-ring.
V= Con O-ring in FKM a richiesta. With FKM O-ring on request.

1.3.4 • BALL VALVES > HERCULES CERTIFICATES
240
OMAL S.p.A.
SIL
Certificazione di conformità alla norma IEC 61508, del livello di sicurezza funzionale del prodotto destinato
ad essere integrato in sistemi con un livello di integrità funzionale fino a SIL 3.
Certification of compliance to the IEC 61508 requirements, of the functional safety level provided by the product
intended to be integrated in systems with required safety integrity level up to SIL 3.
ATEX
Dichiarazione che il Sistema di Qualità applicato per la progettazione, fabbricazione, ispezione finale e la
prova di valvole industriali è in accordo con i requisiti della Direttiva ATEX per apparecchiature destinate
all’impiego in ambienti con atmosfera potenzialmente esplosiva.
Declaration that the Quality Management System operated by OMAL for the design, manufacture, final inspection
and tests of industrial valves is in compliance with the Directive ATEX for equipment intended to be used in
potentially explosive atmospheres.
PED
Certificazione del Sistema di Qualità applicato per la progettazione, fabbricazione, ispezione finale e la prova
di valvole industriali in accordo con i requisiti della Direttiva PED.
OMAL operated Quality Management System Certificate for the design, manufacture, final inspection and tests of
industrial valves in accordance with PED Directives.

1.3.4 • BALL VALVES > HERCULES CERTIFICATES
241
OMAL S.p.A.
HERCULES
UKR
Certificazione di conformità del prodotto ai regolamenti tecnici applicabili in Ucraina.
Certification of compliance of the product with the Technical Regulations applicable in Ukraine.
EAC - EAC “EX”
Certificazione di conformità del prodotto ai regolamenti tecnici applicabili nell’unione doganale EuroAsec (Russia, Kazakhstan, Bielorussia, Armenia).
Certification of the compliance of the product with the Technical Regulations applicable in the EuroAsec Customs Union (Russia, Kazakhstan, Belarus, Armenia).
