Omnicom LLS-Ex 5 User manual

ООО «Омникомм Технологии»
Россия, 127055 г. Москва,
ул. Бутырский вал, 68/70, стр.1
8 800 100-24-42,
[phone]
[email protected]
www.omnicomm.ru
Паспорт
Passport Made in Russia
Omnicomm
68/70 Building 1. Butyrski Val str.
127055. Moscow, Russia
[phone]
[email protected]
www.omnicomm-world.com
Датчик уровня
топлива
LLS-Ex 5
Сделано в России
Fuel level sensor

RU
1
Электронная версия
Содержание
2Общие сведения
3Технические характеристики
5Электрические искробезопасные параметры
5Комплектность
6Указания по монтажу
7Подготовка топливного бака к установке
8Подготовка датчика
9Настройка датчика с помощью программы
Omnicomm Congurator
13 Монтаж и подключение
15 Тарирование топливного бака
16 Пломбирование
17 Транспортирование и хранение
18 Гарантии изготовителя
18 Сведения о рекламации
18 Утилизация
20 Первичная поверка
20 Свидетельство о приемке

RU
2Электронная версия
Общие сведения
Датчики уровня топлива Omnicomm LLS-Ex 5 предназначены для
измерения уровня в топливных баках транспортных средств и
стационарных топливохранилищах.
Датчик уровня топлива Omnicomm LLS-Ex 5 устанавливается
на специальных видах техники или на стационарных
топливных хранилищах и баках, к которым предъявляются
требования взрывозащиты оборудования, и имеет маркировку
взрывозащиты «0Ех ia IIB T6 Ga X» и соответствует требованиям
технического регламента таможенного союза ТР ТС 012/2011.
Информационный обмен с изделием осуществляется по
интерфейсу RS-485 или RS-232.
Калибровка датчика автоматически корректируется при
изменении диэлектрической проницаемости топлива,
вызванном изменением состава или свойств топлива.
Виды топлива, в которых работает датчик: бензины, летнее
и зимнее дизельное топливо и другие жидкие светлые
нефтепродукты.
Доступны различные исполнения Omnicomm LLS-Ex 5 в
зависимости от длины измерительной части: 700 мм, 1000 мм,
1500 мм, 2000 мм, 2500 мм, 3000 мм, 4000 мм, 5000 мм, 6000 мм.
Измерительная часть более 3000 мм составная.
Датчик уровня топлива Omnicomm LLS-Ex 5 устанавливается
только совместно с блоком искрозащиты БИС-MX производства
компании Omnicomm.

RU
3
Электронная версия
Датчики Omnicomm LLS-Ex 5, применяемые в сферах,
подлежащих государственному метрологическому контролю
и надзору в соответствии со ст. 13 Закона РФ «Об обеспечении
единства измерений», подлежат обязательной поверке.
Отметка о первичной поверке заносится в паспорт на изделие
организацией, имеющей аккредитацию в сфере обеспечения
единства измерений.
Регистрационный номер утверждения типа 76691-19.
Межповерочный интервал изделий составляет 2 года.
Технические характеристики
Таблица 1.
Характеристика Значение
Диапазон измерений уровня в
зависимости от исполнения
0…700, 1000, 1500, 2000,
2500, 3000, 4000, 5000,
6000 мм
Длина REF-канала:
- для датчиков длиной 700, 1000 мм
- для датчиков длиной 1500 мм
- для датчиков длиной 2000, 2500 мм
- для датчиков длиной 3000 мм
- для датчиков длиной 4000 мм
- для датчиков длиной 5000 мм
- для датчиков длиной 6000 мм
200 мм
700 мм
1000 мм
1500 мм
2000 мм
2500 мм
3000 мм
Предел допускаемой основной
приведённой погрешности
измерения уровня
±0,5 %*
Интерфейс выдачи измеренных
значений
RS-232, RS-485

RU
4Электронная версия
Характеристика Значение
Режим работы Продолжительный
Программируемая скорость передачи
интерфейса
1200, 2400, 4800, 7200, 9600,
14 400, 19 200, 38 400, 57 600,
115 200 бит/с
Протокол выдачи измеренных
значений (автоопределение
протокола)
LLS, Modbus
Напряжение питания (БИС-МХ) 8 ... 50 В
Ток потребления, не более 60 мА
Потребляемая мощность, не более 0,4 Вт
Степень защиты корпуса IP69K
Электрическая прочность
гальванической изоляции, не менее
5000 В
Температура окружающей среды От - 40 до +80 °С
Предельные температуры - 60 и +85 °С
Диапазон изменения цифрового кода,
соответствующего максимальному
значению измеряемого уровня
1...4095
Диапазон изменения цифрового кода,
соответствующего минимальному
значению измеряемого уровня
0...4094
Диапазон измерения температуры От - 40 до + 80 °С
Период измерения 1 с
Интервал автоматической выдачи От 1 до 255 с
Габаритные размеры 87,3 × 83,5 × (21+длина
измерительной части) мм
Масса, не более 2 кг

RU
5
Электронная версия
Характеристика Значение
Средняя наработка на отказ датчиков 100 000 часов
Средний срок службы 12 лет
* Заявленная точность обеспечивается при работе с топливом, для
которого проводилась калибровка, или при использовании функции
автоподстройки при заполнении бака до полного
Электрические искробезопасные параметры
Таблица 2.
Наименование параметра Значение
Максимальное входное напряжение Ui 6,95 В
Максимальный входной ток Ii 0,46 А
Максимальная внутренняя емкость Сi 10 мкФ
Максимальная внутренняя индуктивность Li 50 мкГн
Температура окружающей среды От - 40 до + 60 °С
Комплектность
Таблица 3.
№ Наименование Количество, шт
1 Датчик уровня топлива 1
2 Кожух-пломба 1
3 Комплект монтажных частей 1
4 Перчатки 1
5 Герметик 1*
6 Паспорт 1
* Поставляется в количестве 1 шт. на коробку.

RU
6Электронная версия
Таблица 4. Комплект монтажных частей
№ Наименование Количество, шт
1 Прокладка 1
2 Заклепка гаечная М5 закрытого типа 4
3Штифт 2
4 Болт М5х20 4
5 Шайба 5,3 мм 4
6 Гровер-шайба 5,1 мм 4
7 Саморезы кровельные 4,8х29 4
8 Центрирующая перегородка-фиксатор 1
9 Пломба-стяжка 1
Указания по монтажу
Работы по монтажу необходимо проводить с использованием
исправного инструмента и соблюдая технику безопасности.
Перечень и порядок выполнения всех необходимых работ
по монтажу изделия:
1. Подготовка топливного бака к установке
2. Подготовка датчика
3. Настройка датчика с помощью программы Omnicomm
Congurator
4. Монтаж и подключение
5. Тарирование топливного бака
6. Пломбирование

RU
7
Электронная версия
Подготовка топливного бака к установке
1. Выберите место установки датчика Omnicomm LLS-Ex 5 с
учетом следующих требований:
• Место установки должно быть максимально приближено
к геометрическому центру бака и являться самым глубоким
местом в баке (Рисунок 1)
• Установленный датчик не должен касаться ребер жесткости
и дополнительного оборудования внутри бака
Установка двух датчиков в один топливный бак позволяет
значительно уменьшить зависимость уровня топлива от угла
наклона ТС (Рисунок 2).
2. Для соблюдения техники безопасности произведите
выпаривание бака

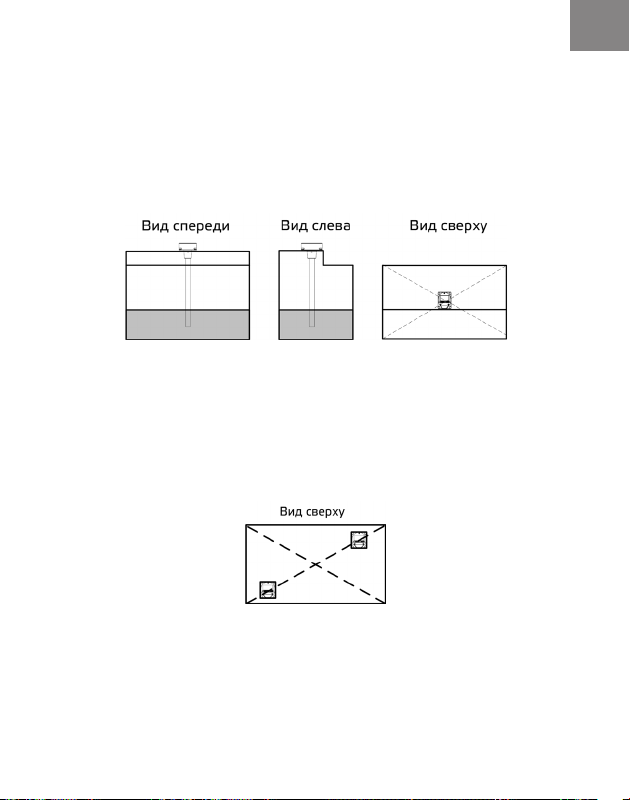

Рисунок 1. Выбор места установки датчика Omnicomm LLS-Ex 5
Рисунок 2. Место установки двух датчиков Omnicomm LLS-Ex 5

RU
8Электронная версия
3. Просверлите центральное отверстие и четыре крепежных
отверстия согласно руководству пользователя
Подготовка датчика
1. Отрежьте измерительную часть датчика, учитывая следующие
рекомендации:
• Длина измерительной части должна быть на 20 мм меньше
глубины бака
• REF-канал должен быть короче измерительной части датчика
не менее чем на 100 мм. В случае если разница меньше
100 мм, произведите обрезку REF-канала согласно рисунку 3.
2. Установите центрирующую перегородку в измерительную
часть датчика на глубине 1 см.

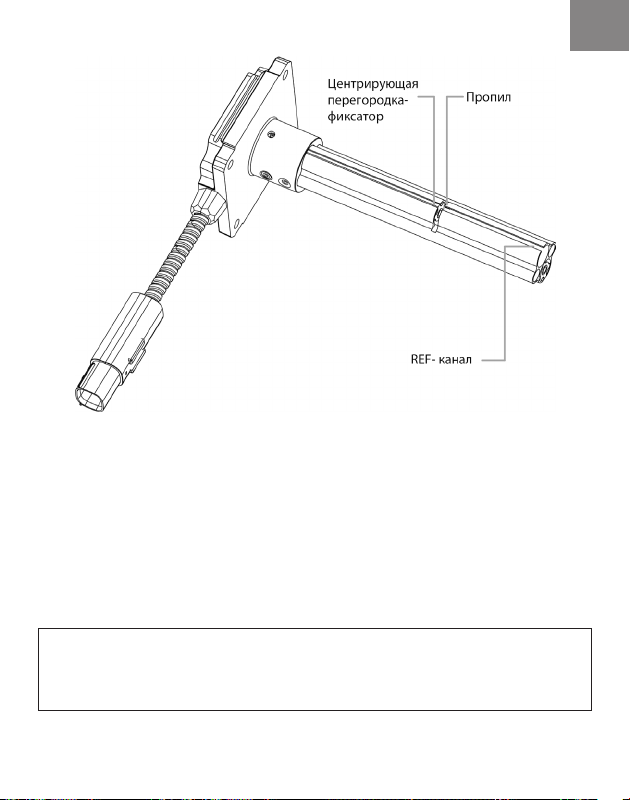

Обрезка REF-канала (только при разнице длин REF-канала и
измерительной части менее 100 мм):
1. Установить в REF-канале центрирующую перегородку в
непосредственной близости от места среза
2. Осуществить пропил отрезным кругом (диаметром не более
125 мм) согласно рисунку:

RU
9
Электронная версия
3. Удалите отрезок стержня REF-канала
Стержень REF-канала короче основного измерительного стержня
и расположен справа при вгляде на корпус датчика со стороны
разъема.
Настройка датчика с помощью программы Omnicomm
Congurator
Обновление встроенного программного обеспечения
производится только при подключении по интерфейсу RS-485.
Рисунок 3. Обрезка REF-канала

RU
10 Электронная версия
Подключите датчик через БИС-МХ к ПК с помощью устройства
настройки Omnicomm UNU-USB согласно руководству
пользователя.
Калибровка «Пустой/Полный»
Настройку производите в том топливе, в котором данный датчик
уровня топлива Omnicomm LLS-Ex 5 будет работать.
1. Залейте топливо в ёмкость для калибровки
2. Погрузите датчик Omnicomm LLS-Ex 5 в топливо на всю длину
измерительной части
3. Дождитесь появления синего индикатора «Стабилизирован».
Нажмите кнопку «Полный», будет зафиксировано значение,
соответствующее полному баку
4. Извлеките датчик Omnicomm LLS-Ex 5 из емкости и дайте
топливу стечь из измерительной части в течение 1 минуты.
Нажмите кнопку «Пустой», будет зафиксировано значение,
соответствующее пустому баку
5. Нажмите кнопку «Записать в устройство»
Общие настройки
«Автоподстройка» – включите для автоматической
корректировки измерений при изменении диэлектрической
проницаемости топлива. При включении автоподстройки также
будут отражены изменения уровня вызванные температурным
расширением топлива, т.е. уровень будет показан с учетом
текущей температуры.

RU
11
Электронная версия
«Сетевой адрес» (от 1 до 254) – установите сетевой адрес
датчика уровня топлива Omnicomm LLS-Ex 5. При подключении
нескольких датчиков к одному внешнему устройству их сетевые
адреса должны быть уникальными.
«Минимальный уровень» (от 0 до 4094) – выберите минимальное
показание датчика. Значение по умолчанию – 0.
«Максимальный уровень» (от 1 до 4095) – выберите
максимальное показание датчика.
Значение по умолчанию – 4095.
«Фильтрация» – установите параметры фильтрации выходного
сигнала:
• «Нет» – фильтрация не производится. Используется в случаях,
когда фильтрация осуществляется внешним устройством
• «Минимальная» – фильтрация используется в случаях
установки изделия в стационарных ёмкостях и малоподвижной
технике
Для выполнения автоматической корректировки калибровочных
значений датчика Omnicomm LLS-Ex 5 необходимо при
эксплуатации ТС производить полную заправку топливного бака.
При полной заправке топливного бака максимальная длина
непогруженной в топливо измерительной части не должна
превышать 10 см от фланца датчика.
При эксплуатации ТС с недостаточным уровнем топлива в баке
автоподстройка не может быть выполнена.

RU
12 Электронная версия
• «Средняя» – фильтрация используется в случаях работы ТС
в нормальных дорожных условиях
• «Максимальная» – фильтрация используется в случаях работы
ТС в тяжелых дорожных условиях
«Скорость подключения» – выберите скорость, на которой
будет осуществляться обмен данными с внешним устройством.
(Значение по умолчанию – 19200 бит/сек).
«Автоматическая выдача данных» – выберите:
• «Выключена» – самостоятельная выдача данных (без запроса)
не производится
• «Включена» – самостоятельная выдача данных в бинарном
формате
«Интервал выдачи данных» (от 1 до 255 секунд) – установите
интервал автоматической выдачи данных.
Режим автоматической выдачи данных может быть использован
только при подключении к одному интерфейсу не более одного
датчика Omnicomm LLS-Ex 5 и только по протоколу LLS.
«Компенсировать температурное расширение топлива» –
установите галочку для отключения учета изменения уровня
топлива из-за колебаний температуры (при включенном
параметре «Автоподстройка»).
«Порог алгоритма компенсации» – установите разницу
показаний датчика, при достижении которой возобновится
срабатывание автоподстройки. Значение по умолчанию – 200.

RU
13
Электронная версия
«Функция Modbus» – выберите функцию протокола Modbus.
Значение по умолчанию – «0x03». Возможные значения:
• «0x03» – чтение holding-регистров
• «0x04» – чтение input-регистров
«Уровень» – установите адрес регистра с уровнем топлива.
Значение по умолчанию – 40001. Возможные значения:
• от 40001 до 49999 – для функции Modbus «0x03»
• от 30001 до 39999 – для функции Modbus «0x04»
«Температура» – установите адрес регистра с температурой
датчика. Значение по умолчанию – 40002. Возможные значения:
• от 40001 до 49999 – для функции Modbus «0x03»
• от 30001 до 39999 – для функции Modbus «0x04»
Монтаж и подключение
Наденьте на измерительную часть датчика Omnicomm LLS-Ex 5
прокладку для места крепления.
Установите датчик Omnicomm LLS-Ex 5 в бак и закрепите:
• при креплении болтами, предварительно наденьте шайбу и
гровер
• допускается крепление с использованием саморезов на
пластиковые баки с толщиной стенок не менее 3 мм
Подключение датчика Omnicomm LLS-Ex 5 производите согласно
схеме (Рисунок 4).

RU
14 Электронная версия
Соединение изделия и блока БИС-MX осуществляется
кабелем КТЗ-MX-* (где * - длина кабеля, например, КТЗ-MX-10)
производства Omnicomm. Использование других монтажных
кабелей, а также наращивание или урезание штатных кабелей
недопустимо.
Рисунок 4. Схема подключения Omnicomm LLS-Ex 5 к внешнему устройству

RU
15
Электронная версия

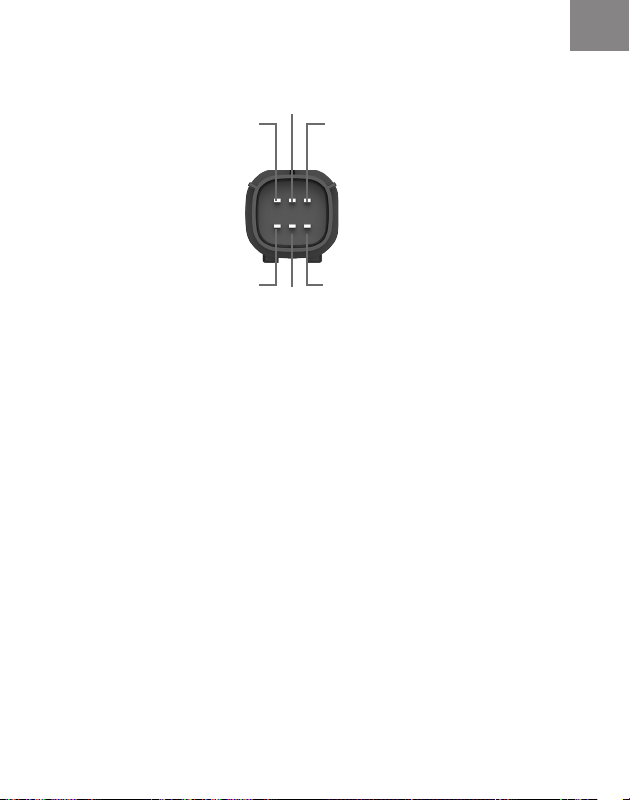

Распиновка разъема датчика:
Рисунок 5. Разъем датчика Omnicomm LLS-Ex 5
RS-485 A
RS-485 B
+Uпит
Общий
Не используется
Не используется
Тарирование топливного бака
Тарирование топливного бака необходимо для установки
соответствия цифрового кода, выдаваемого датчиком
Omnicomm LLS-Ex 5, объему топлива в конкретном топливном
баке.
Тарировка топливного бака представляет собой заправку
топлива в бак – от пустого до полного, с определенным шагом
заправки, и фиксацию показаний датчика Omnicomm LLS-Ex 5
в тарировочной таблице. Рекомендуется проводить не менее 20
шагов. Имеется возможность тарировки бака методом слива.

RU
16 Электронная версия
Пломбирование
Установите кожух-пломбу на корпус датчика:
• Установите в пазы кожуха-пломбы штифты и задвиньте до
упора (Рисунок 6)
Установите пломбу-стяжку на разъем Omnicomm:
• Соедините разъем Omnicomm LLS-Ex 5 и разъем монтажного
кабеля до характерного щелчка
• Проденьте гибкий элемент пломбы через разъемы
• Проденьте гибкий элемент пломбы-стяжки в отверстие
корпуса пломбы (Рисунок 7)

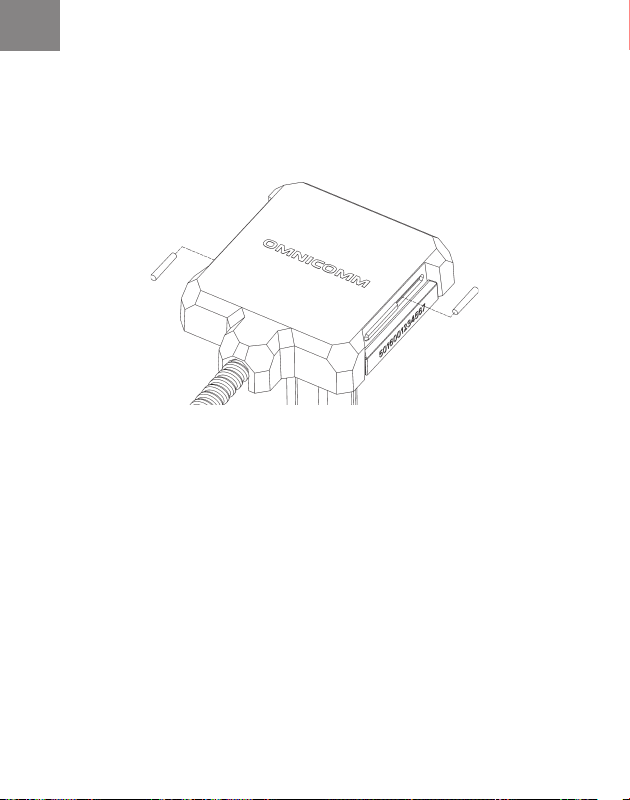

Рисунок 6. Установка кожуха-пломбы

RU
17
Электронная версия
• Затяните соединение
• Отрежьте выступающий участок гибкого элемента пломбы
Транспортирование и хранение
Датчики Omnicomm LLS-Ex 5 могут перевозиться в закрытом
транспорте любого типа и на любое расстояние.
Перевозка датчиков может осуществляться в транспортной таре
при температуре окружающего воздуха от минус 60
до плюс85°С, с соблюдением мер защиты от ударов и вибраций.
Срок хранения датчиков Omnicomm LLS-Ex 5 не должен
превышать 5 лет с даты производства.
Условия хранения изделия в транспортной таре на складе
потребителя должны соответствовать условиям 1
по ГОСТ15150. Допускается хранение изделий по условиям 2 по
ГОСТ15150 на срок не более 6 мес. Воздух помещения
не должен содержать агрессивных паров и газов.

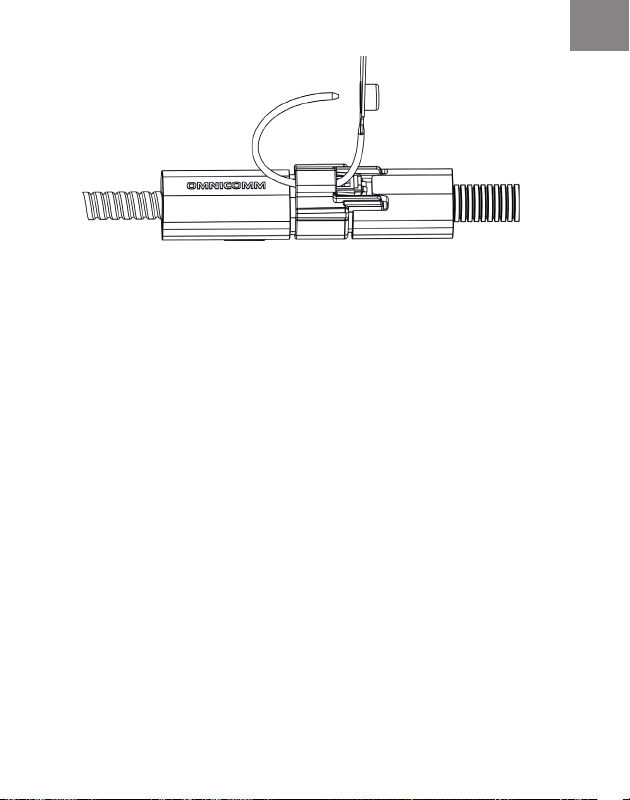

Рисунок 7. Установка пломбы-стяжки

RU
18 Электронная версия
Гарантии изготовителя
Гарантийный срок для Российской Федерации и стран
СНГ не ограничен при соблюдении потребителем условий
транспортировки, хранения, монтажа и эксплуатации,
установленных эксплуатационной документацией.
Сведения о рекламации
На датчик уровня топлива Omnicomm LLS-Ex 5, вышедший из
строя ранее гарантийного срока, предъявляется рекламация.
Рекламационные акты направляются по адресу:
ООО «Омникомм Технологии»
Россия, 127055 г. Москва,
ул. Бутырский вал, д. 68/70, стр.1
8 800 100-24-42, [phone]
[email protected]
Утилизация
Перед утилизацией демонтировать датчик уровня топлива
Omnicomm LLS-Ex 5 и слить остатки топлива.
Обрезать соединительный кабель датчика уровня топлива
Omnicomm LLS-Ex 5.

RU
19
Электронная версия
Датчики уровня топлива Omnicomm LLS-Ex 5 не содержат
вредных веществ, обладающих опасными свойствами
(токсичностью, взрывоопасностью, пожароопасностью, высокой
реакционной способностью) или способных представлять
непосредственную или потенциальную опасность для
окружающей природной среды и здоровья человека.
Измерительная часть (профиль и измерительный стержень)
и провода соединительного кабеля датчика утилизируется путем
вторичной переработки как лом цветных металлов.
Корпус датчика уровня топлива Omnicomm LLS-Ex 5 со
встроенными компонентами утилизируется как твердые
бытовые отходы. Утилизация производится в соответствии с
установленным на предприятии порядком, составленным в
соответствии с законами РФ №96-Ф3 «Об охране атмосферного
воздуха», №89-Ф3 «Об отходах производства и потребления»,
№52-Ф3 «Об санитарно-эпидемиологическом благополучии
населения».
Датчик Omnicomm LLS-Ex 5 содержит цветные металлы в
следующих количествах: медь меньше 10 г. и не содержит
драгоценных металлов.
