oneConcept 10028969 User manual

Vogelschreck-Sprinkler
10028969 10028970

2
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befol-
gen Sie diese um möglichen technischen Schäden vorzubeugen.
Allgemeine Hinweise
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße auf dieses Gerät.
• Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör.
• Lassen Sie Reparaturen nur von qualizierten Fachkräften durchführen. Eine Reparatur
ist dann erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, das heißt
wenn Gegenstände darauf gefallen sind, wenn es nicht ordnungsgemäß funktioniert oder
fallengelassen wurde. Versuchen Sie nicht das Gerät selbst zu reparieren. Für Schäden
durch unqualizierte Wartung oder Reparatur-Versuche ist der Hersteller nicht haftbar und
die Gewährleistung verfällt.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Schützen Sie das Gerät vor extremen Temperatutren.
• Das Gerät muss vor starken mechanischen Beanspruchungen geschützt werden. Schütteln
und werfen Sie es nicht.
• Bestimmte Lacke oder aggressive Pegemittel könnten die Geräteoberäche angreifen.
Reinigen Sie das Gerät gegebenenfalls mit einem trockenen Tuch.
• Halten Sie Kinder von Verpackungsmaterial fern. Es besteht Erstickungsgefahr.
• Das Gerät ist kein Spielzeug. Lassen Sie Kinder nicht damit spielen.
• Blockieren Sie keine Geräteönungen.
• Bewahren Sie diese Bedienungsanleitung auf.
Spezielle Hinweise zu diesem Gerät
• Defekte Sprinkler bergen das Risiko, an Ihrem Eigentum Wasserschäden zu verursachen.
Verringern Sie Ihr Risiko durch Begrenzung der Wassermenge, welche zum Gerät iesst
(önen Sie das Schlauchventil höchstens um eine dreiviertel Drehung), nutzen Sie Schläu-
che von guter Qualität und stellen Sie sicher, dass sich der Wasserdruck innerhalb der
gewöhnlichen Betriebswerte des Gerätes bendet.
• Das Gerät ist mit Wasserdrücken zwischen 30 und 80 psi (2 - 5,5 bar) zu betreiben. Falls
der Wasserdruck 80 psi (5,5 bar) überschreitet, installieren Sie ein Druck-reduzierventil
am Wasserhahn. Ein teilweises Önen des Hanhs ändert NICHT den Wasserdruck.
• Benutzen Sie die Trittäche am Schlauchanschluß wenn Sie den Pfosten in den Boden
drücken. Drücken Sie ihn nicht am Sensorgehäuse nach unten und belasten Sie dieses
auch nicht.
• Stellen Sie immer erst das Wasser Ab, bevor Sie die Verbindung zum Gerät oder zum

3
Schlauch trennen und aktivieren Sie das Gerät per Hand, um den Druck im Schlauch zu
reduzieren.
• Bringen Sie das Gerät ins Haus und entfernen Sie die Batterie vor dem ersten Frost, um
einen Frostschaden zu vermeiden.
• Staub, Schmutz oder Kalkablagerungen auf der weißen Linse schränken die Empndlichkeit
ein. Halten Sie die Linse durch vorsichtiges Abwischen mit einem feuchten Tuch sauber.
• Das „Auge“ aus dem Stickerset kann angeklebt werden, um kleine Vögel zu erschrecken.
• Um eine Fehlauslösung zu vermeiden, richten Sie das Gerät nicht auf ießendes Wasser,
windige Gebiete und sich bewegende Fahrzeuge.

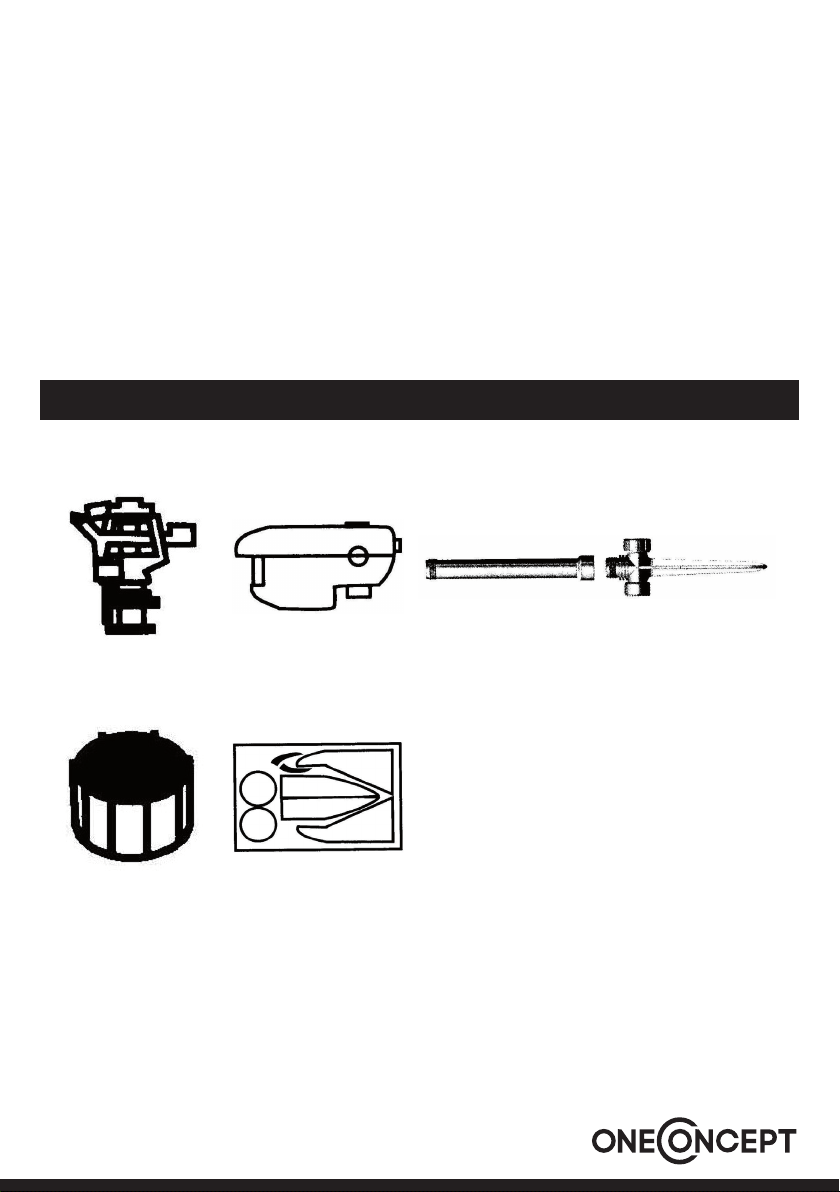

Übersicht
Überprüfen Sie den Inhalt des Kartons auf seine Vollständigkeit:
Sprinkler Sensorgehäuse Pock (Ober- und Unterteil)
Durchusskappe Aufkleberset Bedienungsanleitung

4
Kaskadierbar:

5

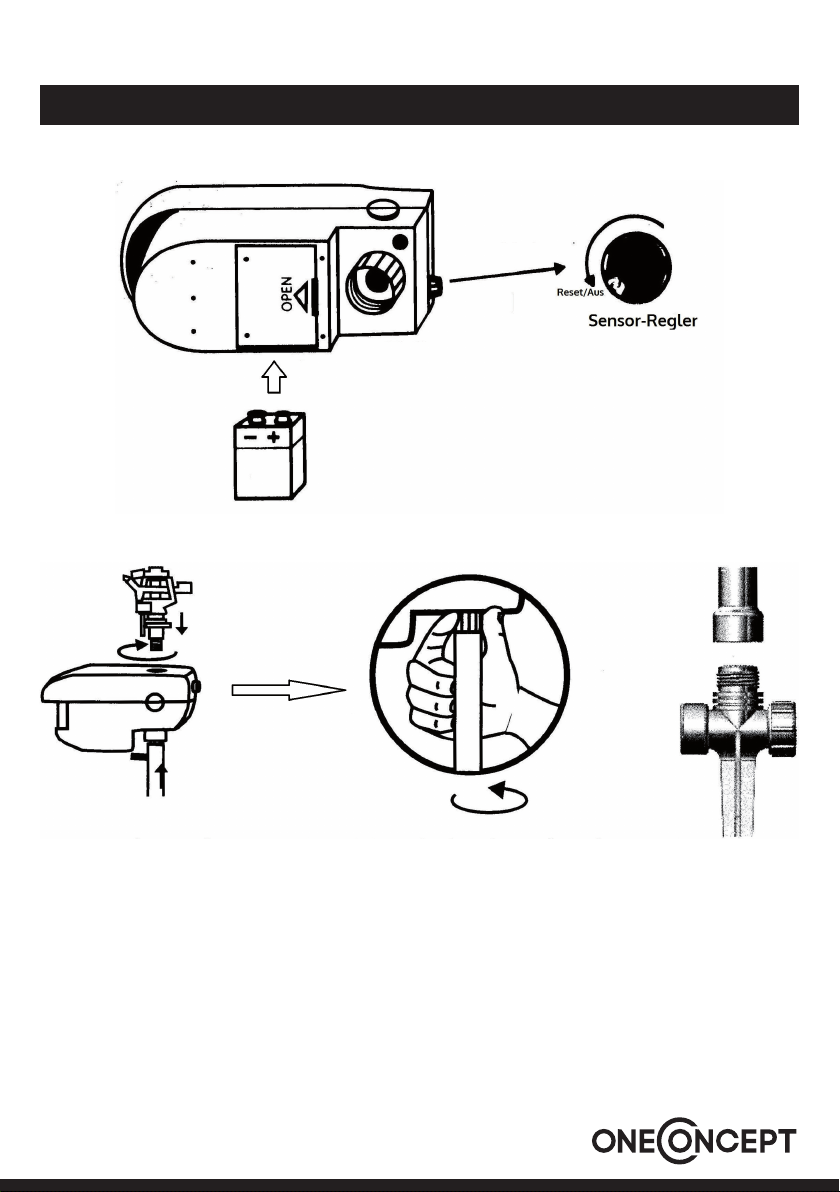

Montage und erste Inbetriebnahme
• Önen Sie das Batteriefach auf der Unterseite des Sensorgehäuses (in Pfeilrichtung schie-
ben) und legen Sie eine 9V-Batterie ein:
• Setzen Sie die beiden Pockteile zusammen und montieren Sie den Sprinkler und den
Pock am Sensorgehäuse. Ziehen Sie die Verbindungen nur per Hand an:
• Befestigen Sie den Wasserschlauch und positionieren Sie das Gerät an der gewünschten
Stelle. Drücken Sie den Pock in den Boden, ohne dabei auf das Sensorgehäuse oder den
Sprinklerkopf zu drücken. Nutzen Sie einen Blumenkübel mit Kies oder Erde, falls der Bo-
den an der entsprechenden Stelle zu fest ist und der Pock sich nicht hineinstecken lässt.
• Richten Sie das Gerät auf die zu schützende Stelle und stellen Sie die Empndlichkeit mit
dem Regler an der Rückseite des Sensorgehäuses ein. Stellen Sie den Empndlichkeits-
regler hoch genug ein, um das Zieltier zu bemerken, wenn es sich in Reichweite des Was-
serstrahls (10 Meter) bendet.
(nur Modell 10028969)

6
Hinweise zur Entsorgung
Elektroaltgeräte: Be ndet sich die diese Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese
Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informie-
ren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen
und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme
Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen
vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Ver-
brauch von Rohsto en zu verringern.
Konformitätserklärung
Hersteller: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Deutschland
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2011/65/EU (RoHS)
• Stellen Sie den Ausstoßwinkel des Sprinklerkopfs mittels der Anschläge am Spriklerkopf
ein (der Ausstoßwinkel ist der Bereich zwischen den Anschlägen).
• Stellen Sie die Reichweite des Wasserstrahls mittels Drehung der Wasserde ektorscheibe
ein (auf der Oberseite des Sprinklerkopfs).

7
Dear Customer,
Congratulations on purchasing this product. Please read and follow these instructions, in order
to avoid damaging the item. We do not cover any damages that may arise from improper use
of the item or the disregard of the safety instructions.
Warning
• Read all instructions before using.
• Do not immerse device in water or other liquids.
• Do not expose the appliance to extreme temperatures. The appliance shall be used in
moderate climates.
• Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any
repairs or servicing should be done by qualied personell only.
• Only qualied persons may perform technical work on the product. The product may not
be opened or changed. The components cannot be serviced by the user.
• The appliance is not a toy. Do not let children play with it. Never let children insert foreign
objects into the appliance.
• Never clean the surface of the device with solvents, paint thinners, cleansers or other che-
mical products. Instead, use a soft, dry cloth or soft brush.
• Save these instructions.
t
• Malfunctioning sprinklers carry an inherent risk of causing water damage to your property.
• Mitigate your risks by limiting the amount of water available to the unit (open valve 3/4
turn), employing good quality hoses and ensuring your water pressure is within the normal
operating range of the unit.
• Intended to operate between 30 and 80 psi (2-5.5 Bar). Install a pressure-reducing valve
on tap if your water pressure exceeds 80 psi.
• Opening your tap part way does NOT change the water pressure.
• When pushing the stake into the ground, use the footstep at the hose connection point. Do
not push down or apply weight on the sensor housing.
• Before disconnecting the unit or the hose, always turn water o and activate the unit with
your hand to reduce line pressure in the hose.
• To prevent damage from freezing water, take the device inside and remove the battery
before the rst winter frost.
• Dust, dirt or hard water build-up on the white lens will limit sensitivity.
• Keep the lens clean by wiping gently with a damp cloth.
• To minimize false triggering, avoid pointing at moving water, windy areas and moving
vehicles.

8

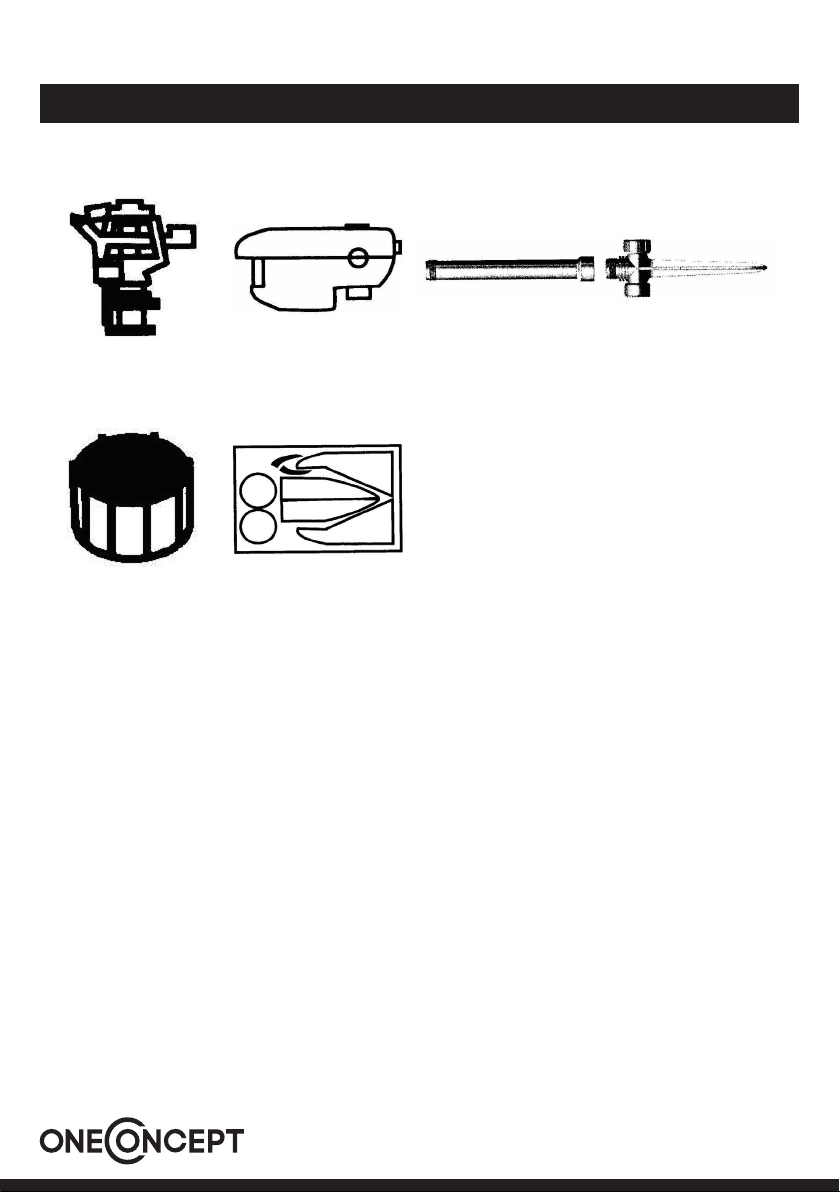

Overview
Your package includes:
Sprinkler Sensor housing Stake (top part & bottom part)
Flow through cap Decal sheet Instruction manual

9

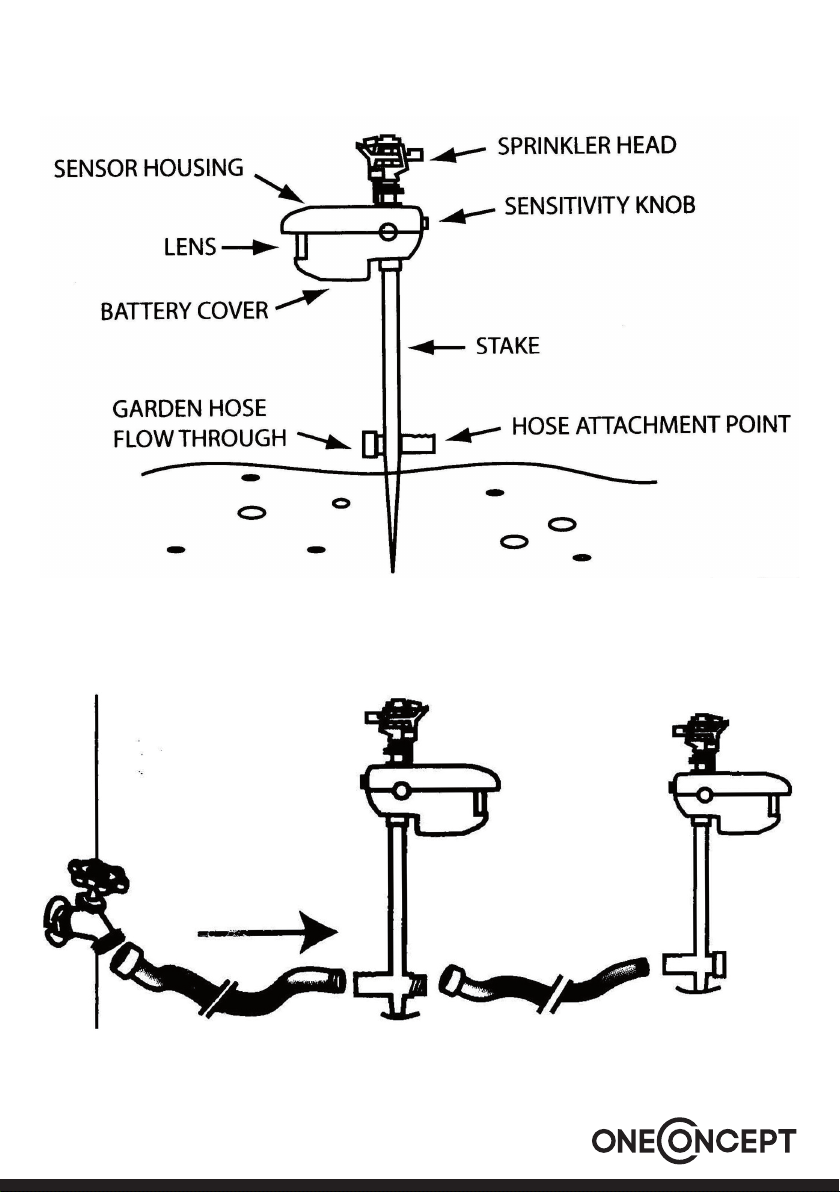

Multiple connections:

10
Monting and Initial Use
• Open battery cover and install 9-Volt battery:
• Assemble stake and attach sprinkler head and stake to housing:
• Connect the water hose and position the device pointing at the desired area. Push the sta-
ke into the ground without pressing on the sensor housing or the sprinkler. Use a ower pot
(or similar) lled with sand or gravel, if the ground is too hard or unsuitable for the stake.
• Point the device to the desired area. Set the sensor sesitivity with the knob on the back of
the sensor housing.
• Position stem tabs to adjust sprinkler travel (Position the stem tabs so the metal wire clip
travels between these tabs and faces the area to be sprayed).
• Adjust the distance of water spray by turning the knob on the sprinkler top.
(Model 10028969 only)

11
Environment Concerns
According to the European waste regulation 2002/96/EG this symbol on the
product or on its packaging indicates that this product may not be treated
as household waste. Instead it should be taken to the appropriate collection
point for the recycling of electrical and electronic equipment. By ensuring
this product is disposed of correctly, you will hep prevent potential negative
consequences for the environment and human health, which could otherwise
be caused by inappropriate waste handling of this product. For more detailled
information about recycling of this product, please contact your local council
or your household waste disposial service.
Declaration of Conformity
Manufacturer: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European directives:
2014/30/EU (EMC)
2011/65/EU (RoHS)
