2.1 Sortierung des Materials
Die Antenne besteht z.T. aus bereits vormontierten Bauteilen.
Alle Teile der Antenne sind beschriftet.
Zur Beschleunigung und Vereinfachung des Aufbaus ist es zweckmäßig, das Material nach den
zugehörigen Frequenzbereichen zu sortieren.

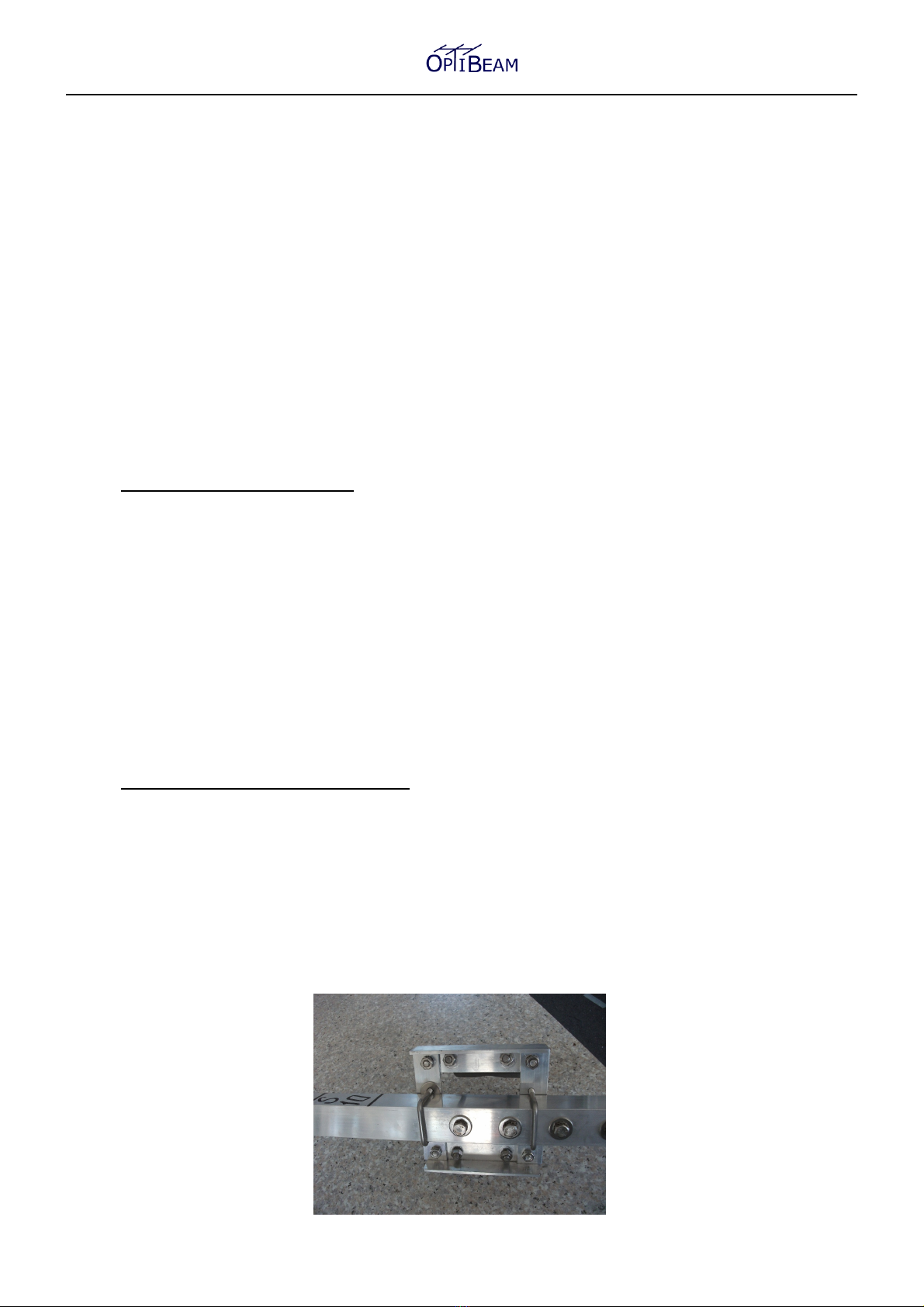

2.2 Zusammensetzung Boom
Der Vierkant-Boom besteht aus zwei Teilen, die durch zwei bereits vormontierte Kopplungs-stücke
und je Kopplungsstück vier Schrauben miteinander verbunden werden.
Die Schrauben sind erst dann endgültig fest anzuziehen, wenn die Boomsegmente schlüssig
aneinander liegen.
2.3 Elementaufbau

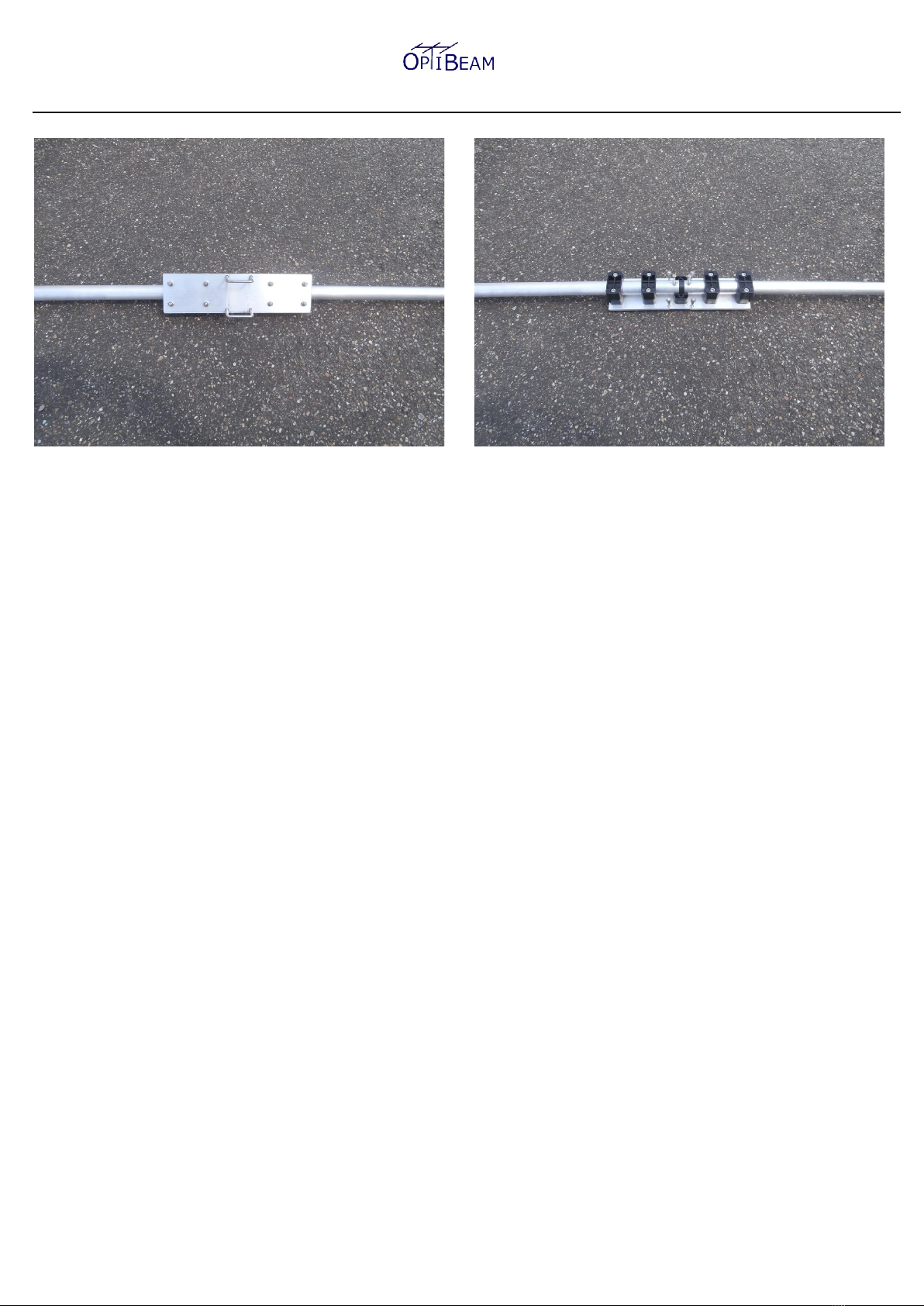

Als Elementhalterungen dienen viereckige Plattformen, auf denen zur isolierten Element-aufnahme
2 Rohrhalterungen (Strahler = 4, s.u.) angebracht sind (sh. Photo auf Bildseite).
Entsprechend den Elementen sind 2 Plattformen mit 25mm (S20 / R20), 2 Plattformen mit 20mm
(S15 / R15) und 2 Plattformen mit 16mm (S10 / D10) Rohrhalterungen vorhanden.
Die Plattformen der Strahlerelemente sind etwas länger. Auf ihnen sind zur mechanischen Unter-
stützung der durch einen Isolator unterbrochenen Elementmitte jeweils 2 Rohrhalterungen links-
und rechtsseitig sowie eine halbe Rohrhalterung (Halbschalenstück) in der Mitte angebracht.
Die Element-Mittelteile sind genau zentriert auf den Element-Plattformen zu befestigen
(Orientierung = schwarzer Mittelstrich bei Parasitärelement bzw. Isolator-Mittelstück bei Strahler,
das dann genau im vormontierten Halbschalenstück sitzen muß). Hierzu müssen die Element-
Mittelteile in die lose verschraubten Rohrhalterungen eingeschoben (lediglich bei Strahler-
Mittelteilen eine Seite Rohrhalterungen öffnen) und die Rohrhalterungen anschließend wieder fest
verschraubt werden. Die Schrauben der mit Isolatoren unterbrochenen Strahler-Mittelteile müssen
senkrecht nach oben zeigen.

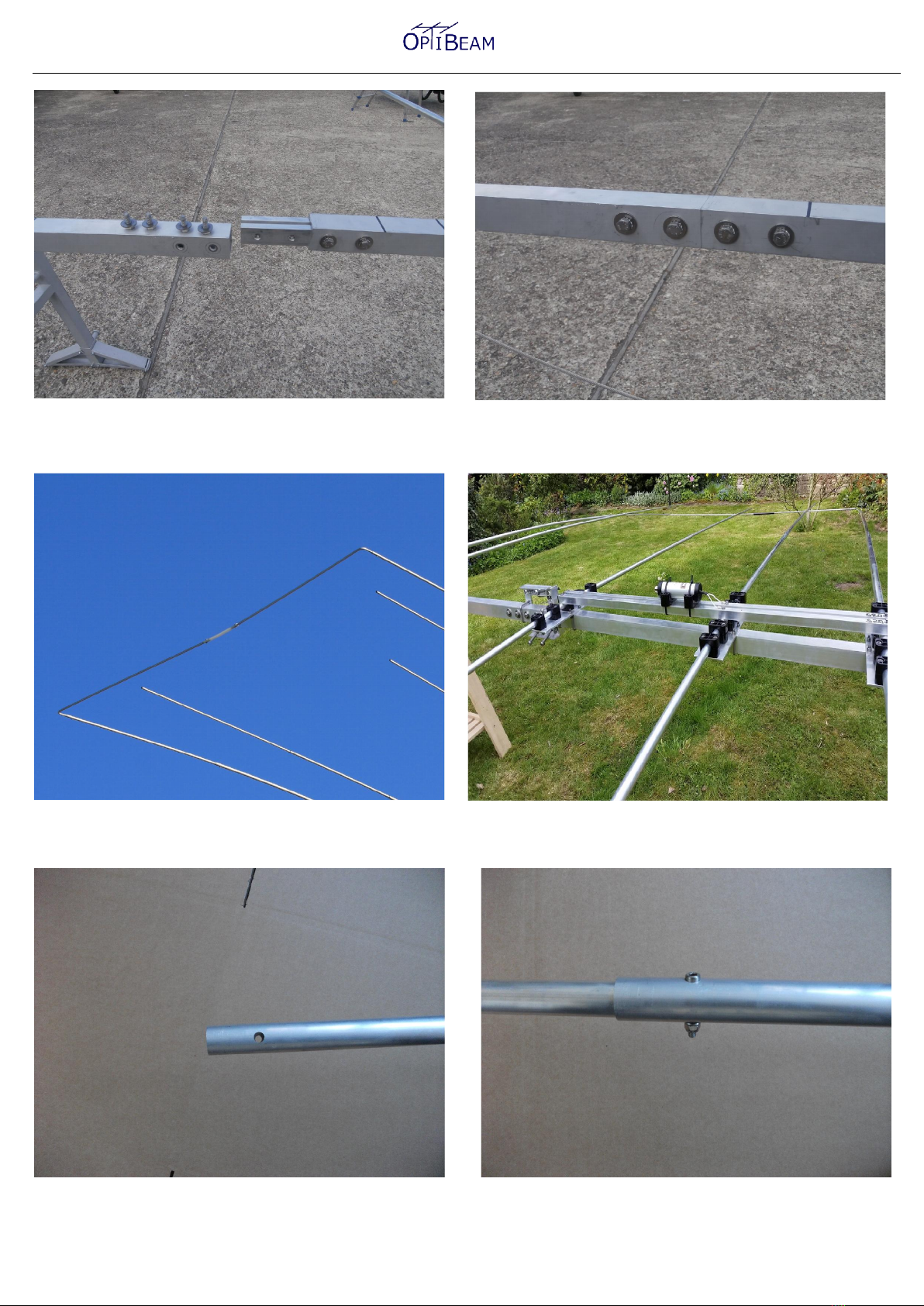

Anschließend sind die weiteren Elementsektionen zusammenzufügen. Dabei sind die
Folgesegmente in das vorherige Segment einzuschieben, und zwar mit der Seite, die zwei
gleichgroße Lochbohrungen aufweist. Die Rohre sind soweit einzuschieben, bis Deckungs-
gleichheit der Löcher beider Segmentteile gegeben ist (bei den 12mm-Außenrohren der
Strahlerelemente und den 12mm-Außenrohren von R20 ist das mittlere Loch zu nehmen).
Dann sind die entsprechenden V2A-Schrauben (25er Rohr = längste Schraube / 20er Rohr =
mittlere Schraube / 16er Rohr = kürzeste Schraube) von der vergrößerten Öffnungsseite des
Vorsegments durchzuschieben. Auf der Gegenseite werden die Scheiben und selbstsichernden
Muttern aufgesetzt und gut festgezogen (Schraubenköpfe gegen Verdrehen mit beigefügtem
Imbusschlüssel festhalten, Schraubenköpfe senken sich in das vergrößerte Loch, sh. Photo
Bildseite). Daraus resultiert eine hochstabile Verbindung, bei der gleichzeitig Klappergeräusche
innerhalb der Segmentübergänge unterbunden werden.

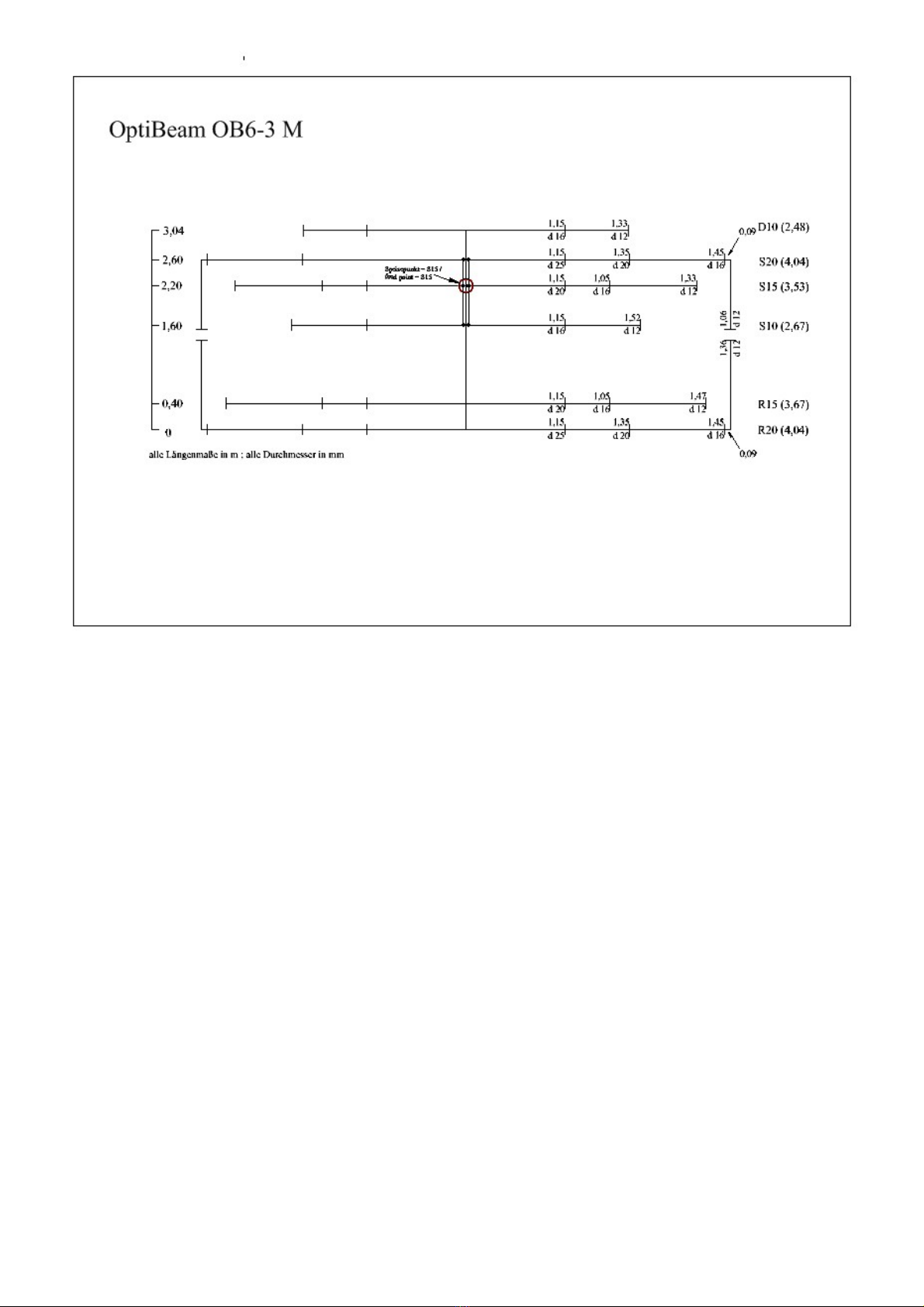

Durch diese Montage ergeben sich automatisch die in der Skizze aufgeführten Längen der
Einzelsegmente sowie der Elementhälften.
Bei der Elementmontage ist darauf zu achten, daß alle Schraubenköpfe nach oben zeigen.
Das gilt auch für die Schrauben in den Abstandsisolatoren der gebogenen 12mm-Außenrohre des
Es ist dabei zu berücksichtigen, daß die Elemente später unter dem Boom hängen, so daß sich
also die Schraubenköpfe auf der selben Elementseite befinden müssen wie die Plattformen.

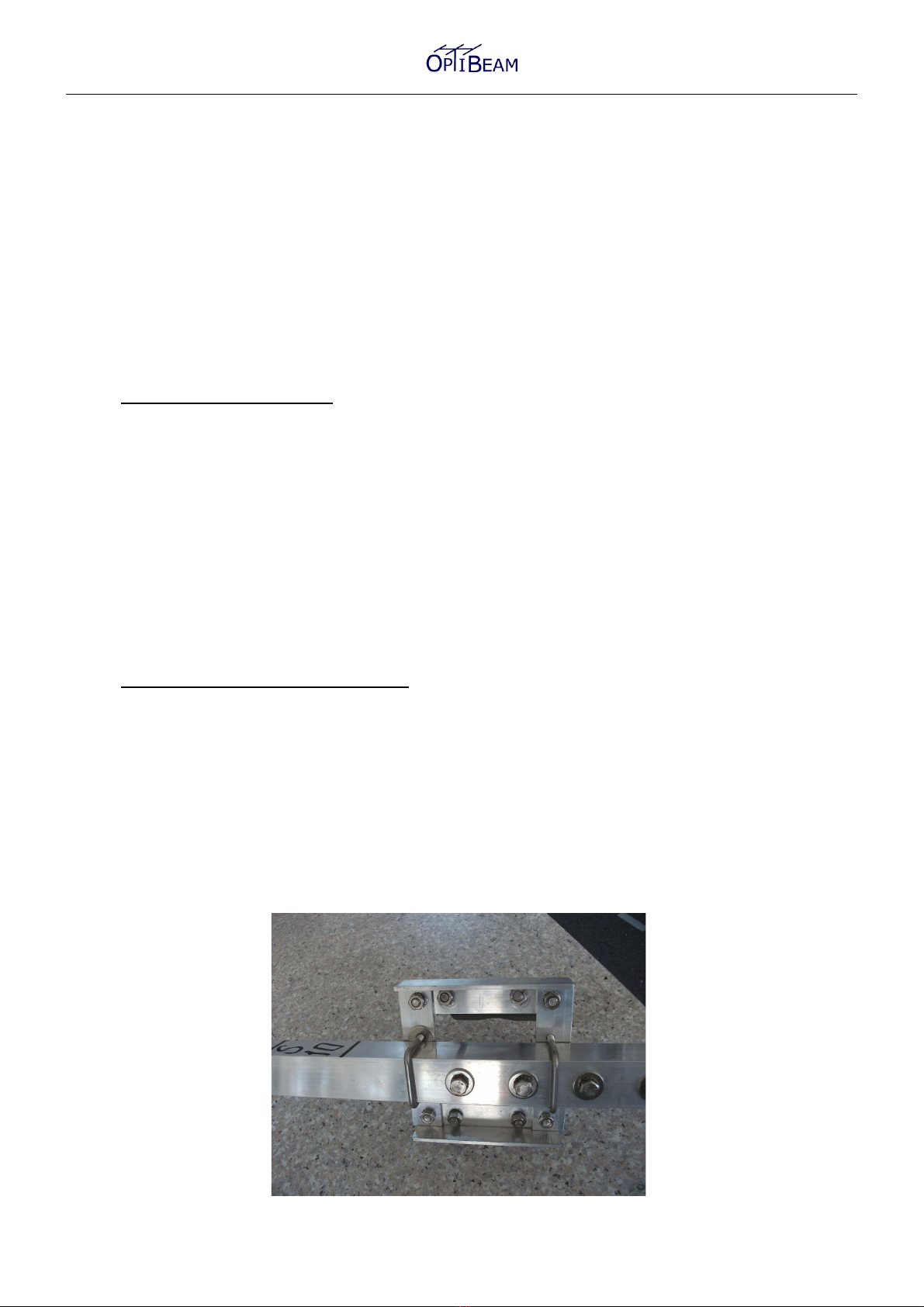

2.4 Elementbefestigung am Boom
Die Element-Plattformen mit den darauf installierten Elementen werden an der Unterseite des
Vierkant-Booms an den gekennzeichneten Stellen montiert, wobei die Verbindungsschrauben des
Booms waagerecht verlaufen.
Aufgrund des Vierkant-Booms erübrigt sich ein vertikales Ausrichten der Elemente.
