Oriental motor PAVR2-20K User manual

取扱説明書
PAVR2-20K
HP-5061
外部速度設定器
•適用リード線
AWG22 ～ 16
(0.3 ～ 1.25 mm2)
10 mm
© Copyright ORIENTAL MOTOR CO., LTD. 2015
• 配線は確実に接続してください。火災・感電の原因になります。
安全上のご注意
ここに示した注意事項は、製品を安全に正しくお使いいただき、お客様や他の人々への危害や
損傷を未然に防止するためのものです。内容をよく理解してからお使いください。
この警告事項に反した取り扱いをすると、死亡または重症を負う場合がある
内容を示しています。
警告
外部速度設定器を分解・改造しないでください。感電・けがの原因になります。
この注意事項に反した取り扱いをすると、傷害を負うまたは物的損害が
発生する場合がある内容を示しています。
注意
取り付け
接続
外形図（単位mm）
L∗
37.4
16.4
45
40
32.4
適用板厚:1.5 ～ 3.0
1
2
3
製品の性能、仕様および外観は改良のため予告なく変更することがありますのでご了承ください。
適用製品
有害物質：RoHS指令（2011/65/EU）の規制値を超える物質は含有していません。 ∗L:22.7から板厚(1.5 ～ 3.0)を
引いた値になります。
AI 0,14-8 ［AWG26(0.14 mm2)]∗
AI 0,25-10［AWG24(0.25 mm2)]∗
AI 0,34-10［AWG22(0.34 mm2)]∗
AI 0,5-10 ［AWG20(0.5 mm2)]∗
AI 0,75-10［AWG18(0.75 mm2)]∗
AI 1-10 ［AWG18(1.0 mm2)]∗
AI 1,5-10 ［AWG16(1.5 mm2)]∗
∗ メーカーの仕様です。
接続するリード線径がAWG24、26の場合は
圧着端子をご使用ください。
メーカー：フエニックス・コンタクト株式会社
品 番：
• 適用圧着端子
∗ AXHシリーズ、BLHシリーズの場合、付属している入出力信号ケーブルの線径がAWG26です。
「接続」に記載している圧着端子:AI 0,14-8を使って接続してください。
お買い上げいただき、ありがとうございます。
この取扱説明書をよくお読みのうえ、正しくお使いください。
製品の取り扱いは、適切な資格、知識を有する人が行なってください。
• 爆発性雰囲気、引火性ガスの雰囲気、腐食性の雰囲気、水のかかる場所、
可燃物のそばでは使用しないでください。火災・感電・けがの原因になります。
接続や適用リード線径は、接続する製品のドライバやコントローラによって異なります。
接続する際には、必ず適用製品の取扱説明書もお読みください。
適用板厚:1.5 ～ 3.0 mm
取付穴加工寸法図 単位:mm
取り付け、取り外し、および配線時に過度な力を加えないでください。破損の原因になります。
重要
0
38－0.4
35±0.3
4×R2以下
設置条件
外部速度設定器は平滑な板に設置してください。
周囲温度が適用製品と異なる場合があります。適用製品の仕様をご確認ください。
BLE2シリーズ
BLHシリーズ∗
BLFシリーズ
BLEシリーズ
AXHシリーズ∗
BXⅡシリーズ DSCシリーズ
BXシリーズ
MSCシリーズ TMシリーズ ES01/ES02
MSS・Wシリーズ MSC-1 EMRシリーズ
使用条件 保存条件
0 ～ +50 ℃（凍結しないこと） −20 ～ +70 ℃（凍結しないこと）
85%以下（結露しないこと）
海抜 1000 m以下 海抜 3000 m以下
周囲湿度
周囲温度
標 高
雰囲気 腐食性ガス、塵埃のないこと
放射性物質、磁場、真空などの特殊環境での使用は不可
1
3
20.05 W
B curve
0～20 kΩ
リード線
マイナスドライバ
外部速度設定器

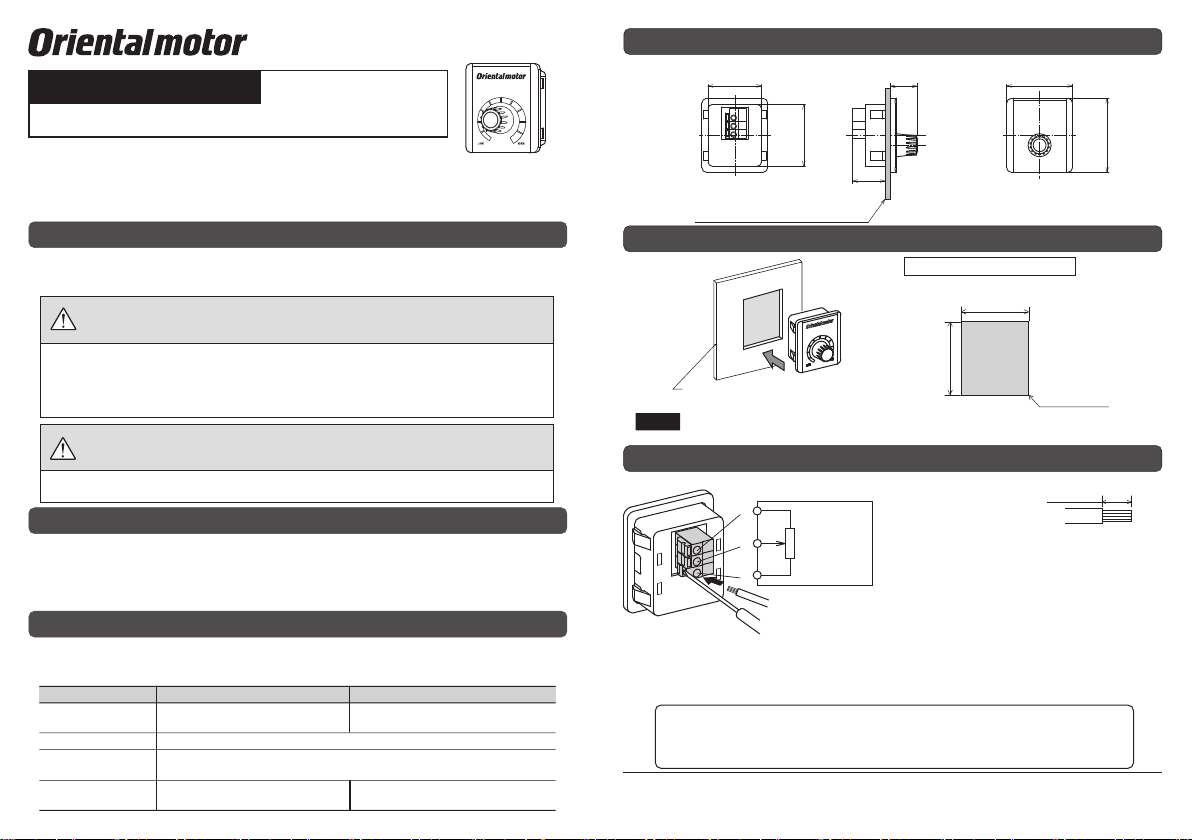

OPERATING MANUAL
PAVR2-20K
HP-5061
External speedpotentiometer
•Securely connect about the wiring of the product. Failure to do so may result
in fire or electric shock.
•Do not use the product in explosive or corrosive environments, in the
presence of flammable gases, locations subjected to splashing water, or near
combustibles. Doing so may result in fire, electric shock or injury.
Operation conditions Storage conditions
Safety precautions
The precautions described below are intended to prevent danger or injury to
the user and other personnel through safe, correct use of the product.
Use the product only after carefully reading and fully understanding these instructions.
Handling the product without observing the instructions
that accompany a “Warning”symbol may result in serious
injury or death.
Warning
0 to +50 °C [+32 to +122 °F]
(non-freezing) −20 to +70 °C [−4 to +158 °F] (non-freezing)
85% or less (non-condensing)
No corrosive gas, dust.Cannot be used in radioactive materials,
magnetic field, vacuum or other special environment
Up to 1000 m (3300 ft.)
above sea level Up to 3000 m (10000 ft.) above sea level
Ambient humidity
Ambient
temperature
Altitude
Do not disassemble or modify the external speed potentiometer.
Doing so may result in electric shock, injury or equipment damage.
Handling the product without observing the instructions
that accompany a “Caution” symbol may result in injury or
property damage.
Caution
Surrounding
atmosphere
Installation conditions
Install the external speed potentiometer to a flat plate.
The ambient temperature of this product may be different from that of the applicable
product. Check the specifications of the applicable product.
Applicable product
Hazardous substances: The products do not contain the substances exceeding
the restriction values of RoHS Directive (2011/65/EU).
∗ For the AXH and BLH Series, the wire diameter of the supplied I/O signal cable is
AWG26.Connect using the crimp terminal "AI 0,14-8" described in "Connection."
Thank you for purchasing an Oriental Motor product.
Use the product correctly after thoroughly reading this operating manual.
Only qualified and educated personnel should work with the product.
Characteristics, specifications and dimensions are subject to change without notice.
ORIENTALMOTOR CO.,LTD.
© Copyright ORIENTAL MOTOR CO., LTD. 2015
∗L: This value represents the value
22.7(0.89)minus the board
thickness [1.5 to 3.0(0.06 to 0.12)].
Use crimp terminals when the connected
wire diameter is AWG24 or AWG26.
Connection method and the applicable wire diameter vary depending on
the driver or controller of the connected product.
Be sure to read the operating manual of the applicable product as
well before connection.
Do not apply an excessive power when installing, removing and wiring
the product. Doing so may result in damage to the product.
37.4
(1.47)
16.4
(0.65)
45
(1.77)
40
(1.57)
Applicable board thickness:
1.5 to 3.0 (0.06 to 0.12)
Dimensions Unit = mm (in.)
Installation
Connection
Mounting hole dimensions
Unit: mm (in.)
Applicable board thickness:
1.5 to 3.0 (0.06to 0.12)
0
38-0.4
(1.5-0.016)
35±0.3
(1.38±0.012)
4×R2 max.
0
Note
10 mm
(0.39 in.)
AI 0,14-8 ［AWG26(0.14 mm2)]
∗
AI 0,25-10［AWG24(0.25 mm2)]
∗
AI 0,34-10［AWG22(0.34 mm2)]
∗
AI 0,5-10 ［AWG20(0.5 mm2)]
∗
AI 0,75-10［AWG18(0.75 mm2)]
∗
AI 1-10 ［AWG18(1.0 mm2)]
∗
AI 1,5-10 ［AWG16(1.5 mm2)]
∗
∗
This is specifications of the manufacturer.
Manufacturer :
PHOENIX CONTACT GmbH & Co. KG
Model：
• Applicable crimp terminal
•Applicable lead wire
Lead wire
Screwdriver
BLE2 Series
BLH Series∗
BLF Series
BLE Series
AXH Series∗
BXⅡSeries DSC Series
BX Series
MSC Series TM Series ES01/ES02
MSS・W Series EMR Series
MSC-1
AWG22 to 16
(0.3 to 1.25 mm2)
1
3
20.05 W
B curve
0to 20 kΩ
External speed
potentiometer
L∗
1
2
3
32.4
(1.28)
