Oriental motor AM2-XA1 User manual

この注意事項に反した取り扱いをすると、傷害を負うまたは物的損害が発生する場合が
ある内容を示しています。
取 扱 説 明 書 お買い上げいただきありがとうございます。
この取扱説明書には、製品の取り扱いかたや安全上の注意事項を示しています。
• 取扱説明書をよくお読みになり、製品を安全にお使いください。
• お読みになったあとは、いつでも見られるところに必ず保管してください。
温度スイッチ
ヒーター用：AM2-XB1
ファン用：AM2-XA1,AM2-WA1
• 爆発性雰囲気、引火性ガスの雰囲気、腐食性の雰囲気、水のかかる場所、可燃物のそば
では使用しないでください。
•設置、接続、運転・操作、点検の作業は、適切な資格、知識を有する人が行なってください。
•通電状態で移動、設置、接続、点検の作業をしないでください。電源を切ってから作業して
ください。
•接続図にもとづき、確実に接続してください。
•製品を分解・改造しないでください。
内部の点検や修理は、お買い上げになった支店または営業所に連絡してください。
•製品の仕様値を超えて使用しないでください。
•当社のファンまたはヒーターと組み合わせて使用してください。
•接続される機器の取扱いにしたがって安全対策を施してください。
•製品を廃棄するときは、できるだけ分解し、産業廃棄物として処理してください。
ここに示した注意事項は、製品を安全に正しくお使いいただき、お客様や他の人々への
危害や損傷を未然に防止するためのものです。内容をよく理解してから本文をお読みくだ
さい。警告、注意事項に反した取扱いをすると、火災・感電・けが・装置破損の原因になり
ます。
ファンがONになる温度を40 °C（104 °F）に
設定、筐体内の温度が上昇してファンが
動作する場合
ヒーターがOFFになる温度を10 °Cに設定、
筐体内の温度が低下してヒーターが動作
する場合
安全上のご注意
製品の取り扱いは、適切な資格、知識を有する人が行なってください。
お使いになる前に、「安全上のご注意」をよくお読みのうえ、正しくお使いください。
この製品は、一般的な産業機器への組み込み用として設計されています。その他の用途には
使用しないでください。この警告を無視した結果生じた損害の補償については、当社は一切その
責任を負いませんので、あらかじめご了承ください。
［動作のイメージ］
この警告事項に反した取り扱いをすると、死亡または重傷を負う場合がある内容を示して
います。
設 置
正常に動作しない場合は、この項をご覧になり、1→2の順にご確認ください。
1. 接点の動作
室温で温度設定ダイヤルを回転させて接点の状態を確認します。
ファン用
接点ON「0」°C （「32」°F）→ 接点OFF「60」°C （「140」°F）に回転させます。
正常であれば接点はOFFになります。
ヒーター用
接点OFF「0」°C → 接点ON「60」°C に回転させます。
正常であれば接点はONになります。
ダイヤルを、どの温度設定に変化させても接点ONまたは接点OFF状態が継続される
ときは、お客様ご相談センターにお問合せください。
2. 動作温度
設定温度に対する誤差は±5 °C（±9 °F）です。
設定温度、雰囲気温度をご確認ください。
故障の診断と処置
■設置場所
• 屋内に設置された筐体内
• 使用周囲温度：
- 35～+80 °C（ - 31～+176 °F）、凍結しないこと
• 使用周囲湿度： 95%以下、結露しないこと
• 爆発性雰囲気、有害なガス（硫化ガスなど）、および液体のないところ
• 直射日光が当たらないところ
• 塵埃や鉄粉などの少ないところ
• 水（雨や水滴）、油（油滴）、およびその他の液体がかからないところ
• 連続的な振動や過度の衝撃が加わらないところ
• 電磁ノイズ（溶接機、動力機器など）が少ないところ
• 放射性物質や磁場がなく、真空でないところ
製品は35 mmのDINレールに取り付けてください。
■設置方法
• ファン • ヒーター
•製品を落とさないでください。落下の衝撃で製品が破損する原因になります。
•スリット部の通風を妨げるような取り付けはしないでください。
•製品の内部に異物が混入しないようにしてください。
重要
規格・CEマーキング
この製品はUL、VDEの認証を取得しています。
この製品は、低電圧指令、EMC指令、およびRoHS指令にもとづいてCEマーキングを貼付
しています。
• 設置条件: 過電圧カテゴリーⅡ、汚損度 2、クラスⅡ機器（適用規格 EN規格）
適用規格
UL 60730-1
UL 60730-2-9
CSA E60730-1
CSA E60730-2-9
EN 60730-1
EN 60730-2-9
UL
VDE
認証機関 当社製品名
製造者: STEGO Elektrotechnik GmbH
AM2-XA1
AM2-XB1
Type STS 011
Model No. 01116.0-00
AM2-WA1 Type STS 011
Model No. 01116.9-00
Type STO 011
Model No. 01115.0-00
製造者製品名
仕 様
機 種
当社製品名
温度設定範囲
温度設定誤差
復帰温度
（ディファレンシャル）
接点形式
ダイヤル 色
表示（単位）
作動時ON/復帰時OFF 作動時OFF/復帰時ON
+32～+140 °F 0～+60 °C0～+60 °C
±9 °F
°F
±5 °C±5 °C
°C °C
動作温度
–7.2 °F±5.4 °F
動作温度
–4 °C±3 °C
動作温度
–4 °C±3 °C
バイメタル
AM2-XA1 AM2-WA1 AM2-XB1
ファン用（A接点）
青
ヒーター用（B接点）
赤
•この取扱説明書の一部または全部を無断で転載、複製することは、禁止されています。
•製品の性能、仕様および外観は改良のため予告なく変更することがありますのでご了承
ください。
• は、日本その他の国におけるオリエンタルモーター株式会社の登録
商標または商標です。
 Copyright ORIENTAL MOTOR CO., LTD. 2013
20 °C
30 °C
40 °C
ファンON
ファンOFF 時間
設定温度 設定温度
時間
0 °C
10 °C
20 °C
ヒーターOFF
ヒーターON
•2台以上のファンまたはヒーターを接続するときは、端子台で中継してください。
複数台分のリード線を直接温度スイッチに接続しないでください。
•使用周囲温度が70 °C（158 °F）以上の環境で使用するときは、耐熱ケーブルで
配線してください。
接 続
ファンまたはヒーターと電源の間に、温度スイッチを接続してください。
温度スイッチの端子台は箱型（ソルダレス）端子です。単線または棒端子を使って接続
してください。
適用電線サイズ：
AWG18～13 （0.75～2.5 mm2）
被覆剥き長さ：
5 mm
端子台のねじ締付トルク：
1 N∙m以下 電源
ファンまたは
ヒーター
1台目
2台目
復帰温度
4 °C 復帰温度
4 °C
HF-3150-5
警告
注意
2017年8月制作

Handling the product without observing the instructions that accompany a "Caution"
symbol may result in injury or property damage.

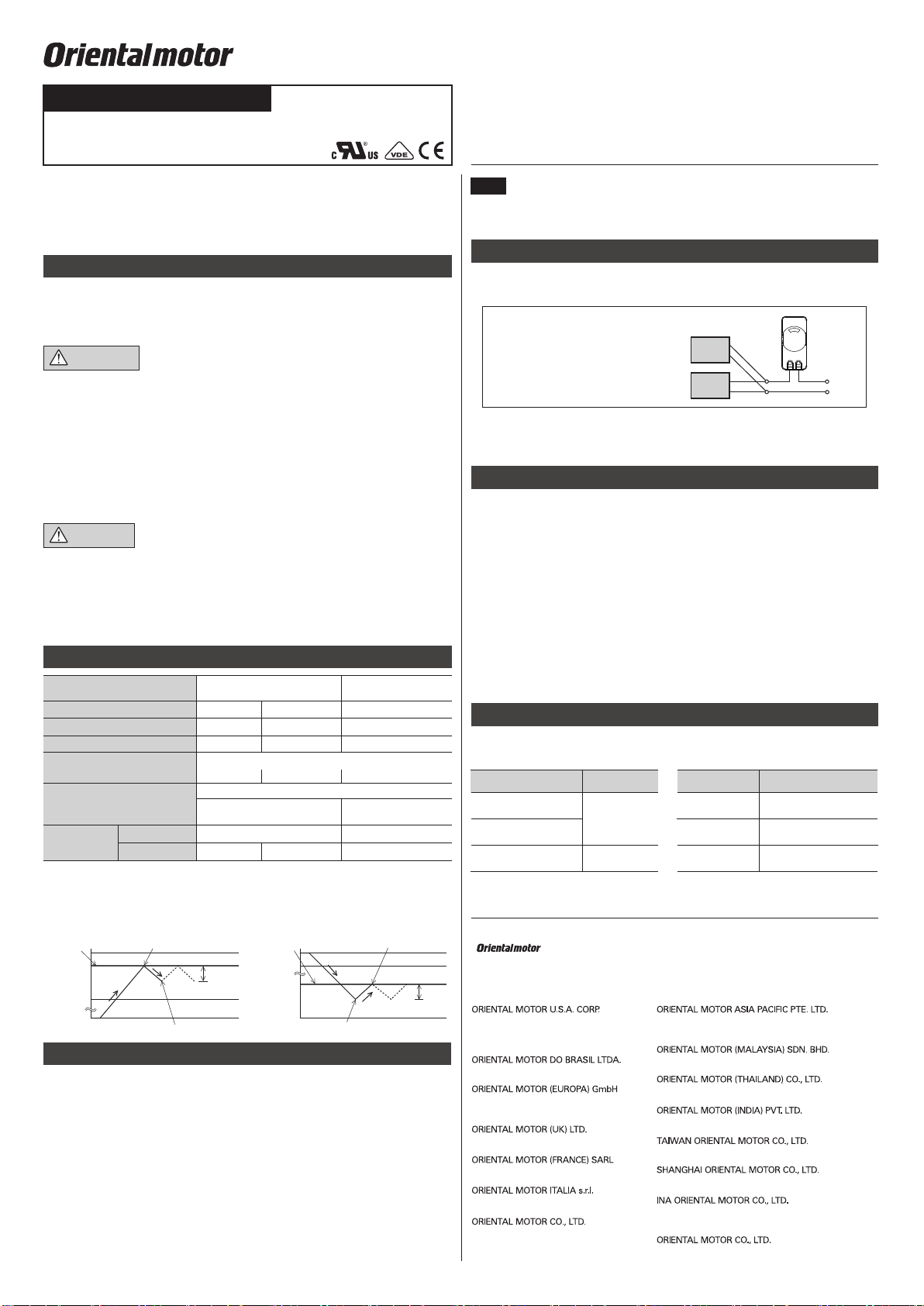

OPERATING MANUAL Thank you for purchasing an Oriental Motor product.
This Operating Manual describes product handling procedures and safety precautions.
•Please read it thoroughly to ensure safe operation.
•Always keep the manual where it is readily available.
Thermostat for fan AM2-XA1, AM2-WA1
Thermostat for heater AM2-XB1
HF-3150-5
• Do not use the product in explosive or corrosive environments, in the presence of
flammable gases, locations subjected to splashing water, or near combustibles.
•Only qualified and educated personnel should be allowed to perform installation,
connection, operation and inspection of the product.
•Do not transport, install, connect or inspect the product while the power is supplied.
Always turn the power off before carrying out these operations.
•Connect the product securely according to the wiring diagram.
•Do not disassemble or modify the product.
Refer all such internal inspections and repairs to the branch or sales office from
which you purchased the product.
•Do not use the product beyond its specifications.
•Use this product in combination with fans or heaters of Oriental Motor.
•Provide safety measures according to the instructions of the connected device.
•To dispose of the product, disassemble it into parts and components as much as
possible and dispose of individual parts/components as industrial waste.
The precautions described below are intended to ensure the safe and correct use of
the product, and to prevent the customer and others from exposure to the risk of injury.
Use the product only after carefully reading and fully understanding these instructions.
Handling the product without observing the instructions that accompany a "Warning"
or "Caution" symbol may result in fire, electric shock, injury or equipment damage.
The temperature at which the fan turns ON
is set to 40 °C (104 °F), and the temperature
inside the enclosure rises and the fan
operates:
The temperature at which the heater turns
OFF is set to 10 °C, and the temperature
inside the enclosure drops and the heater
operates:
Warning
Caution
Safety precautions
Only qualified and educated personnel should work with the product.
Use the product correctly after thoroughly reading the section "Safety precautions".
The product described in this manual has been designed and manufactured to be
incorporated in general industrial equipment. Do not use for any other purpose.
Oriental Motor Co., Ltd. is not responsible for any damage caused through failure to
observe this warning.
Operation flow (image)
Handling the product without observing the instructions that accompany a "Warning"
symbol may result in serious injury or death.
Installation
If the product does not operate normally, refer to this section, and check in the order
of 1→2.
1. Operation of contact
Check the condition of the contact by rotating the temperature-setting dial at room
temperature.
• Thermostat for fan: Turn the setting dial from "contact ON (0 °C [32 °F])" to "contact
OFF (60 °C [140 °F])". If the product is normal, the contact will be OFF.
• Thermostat for heater: Turn the setting dial from "contact OFF (0 °C)" to "contact
ON (60 °C)". If the product is normal, the contact will be ON. If the contact "ON"
state or contact "OFF" state is continued when the setting dial is set to any of the
temperature, contact your nearest Oriental Motor sales office.
2. Operating temperature
The temperature difference against the setting temperature of this product is ±5 °C
(±9 °F). Check the setting temperature and ambient temperature.
Troubleshooting and remedial actions
■Location for installation
•Indoors
•Operating ambient temperature: –35 to +80 °C (–31 to +176 °F) (non-freezing)
•Operating ambient humidity: 95% or less (non-condensing)
•Area that is free of explosive atmosphere or toxic gas (such as sulfuric gas) or liquid
•Area not exposed to direct sun
•Area free of excessive amount of dust, iron particles or the like
•Area not subject to splashing water (rain, water droplets), oil (oil droplets) or other
liquids
•Area not subject to continuous vibration or excessive shocks
•Area free of excessive electromagnetic noise (from welders, power machinery, etc.)
•Area free of radioactive materials, magnetic fields or vacuum
Mount the product to a 35 mm (1.38 in.) width DIN rail.
■Method of installation
•Fan •Heater
•Do not drop the product. Dropping impact may cause damage to the product.
•Do not install the product in such a way that the ventilation at the slit is blocked.
•Do not let foreign objects enter the inside of the product.
Note
Standards and CE Marking
This product is recognized by UL and certified by VDE.
This product is affixed the CE Marking under the Low Voltage Directive,
EMC Directive, and RoHS Directive.
Overvoltage categoryⅡ, Pollution degree 2, ClassⅡequipment（For EN standards）
• Installation conditions
Applicable standards Certification
body Oriental Motor
model name
Manufacturer: STEGO Elektrotechnik GmbH
AM2-XA1
AM2-WA1
Type STS 011
Model No. 01116.0-00
Type STS 011
Model No. 01116.9-00
Manufacturer
model name
AM2-XB1 Type STO 011
Model No. 01115.0-00
Specification
Model
Oriental Motor model name
Temperature setting range
Switch temperature difference
Reset (differential)
Type of Sensor
Color
Display unit
Setting dial
ON when activated,
OFF when recovered
OFF when activated,
ON when recovered
0 to +60 °C 0 to +60 °C
+32 to +140 °F
±9 °F
°F
±5 °C
°C °C
±5 °C
Operating temperature
–4 °C±3 °C
Thermo bimetal
AM2-XA1 AM2-WA1 AM2-XB1
Thermostat for fan
(Normally open)
Blue
Thermostat for heater
(Normally closed)
Red
–7.2 °F±5.4 °F –4 °C±3 °C
UL 60730-1
UL 60730-2-9
CSA E60730-1
CSA E60730-2-9
EN 60730-1
EN 60730-2-9
UL
VDE
Published in August 2017
 Copyright ORIENTAL MOTOR CO., LTD. 2013
•Unauthorized reproduction or copying of all or part of this Operating Manual is prohibited.
•Characteristics, specifications and dimensions are subject to change without notice.
•is registered trademarks or trademarks of Oriental Motor Co., Ltd., in
Japan and other countries.
20 °C
30 °C
40 °C
Fan ON
Fan OFF Time
Operation Operation
Time
0 °C
10 °C
20 °C
Heater OFF
Heater ON
•If connecting two or more fans (or heaters), use a terminal block for relay.
Do not connect lead wires from multiple units directly to the thermostat.
•When using the product in the environment where the operating ambient
temperature is 70 °C (158 °F) or more, use a heat-resistant cable for connection.
Connection
Connect the thermostat between the fan (or heater) and power supply.
The terminals of the thermostat are the solderless type. Connect using the solid wire
or rod terminal.
Applicable wire:
AWG18 to 13 (0.75 to 2.5 mm2)
Strip Length：
5 mm (0.2 in.)
Screw-tightening torque of terminal block:
1 N∙m (142 oz-in) or less Power
supply
Fan or heater
1st
2nd
Reset
4 °C Reset
4 °C
