(1) Instruções
1. Obrigado por ter adquirido este produto Orima. Leia atentamente este
manual de instruções antes de começar a usar o aparelho.
2. A instalação deve ser realizada por um técnico qualificado.
3. O fabricante não se responsabiliza por qualquer dano ou prejuízo
causado como resultado do não seguimento das instruções de
instalação contidas neste manual.
O exaustor tem de ser usado numa corrente de 220/240v, 50Hz.
(2) Composição
1. O exaustor foi concebido com materiais de alta qualidade e possui um
design aerodinâmico.
2. Está equipado com um motor eléctrico de grande potência, baixo ruído e
força centrífuga. Produz uma sucção forte a baixo ruído e possui um filtro
de gordura antiaderente e fácil de limpar.
3. Possui um painel de controlo do circuito de baixa tensão isolado, entrada
12vDC. Deste modo as luzes são mais seguras.
4. Com a construção especial do tubo de exaustão e o design do colector de
óleo, as partículas soltas são absorvidas imediatamente.
2

(3). Instalação dos diferentes tipos de exaustores
1 - Exaustor de chaminé

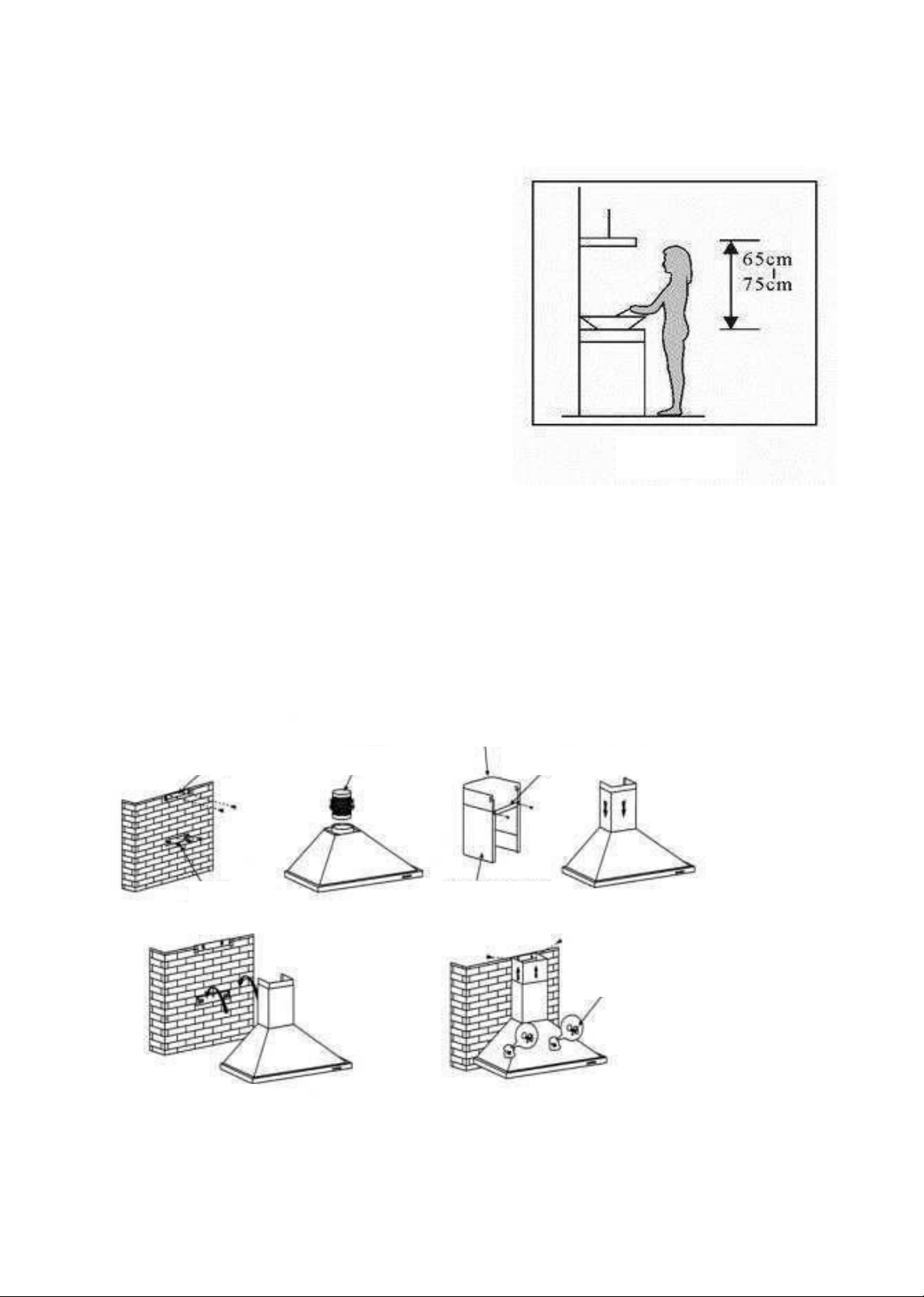

3.1 O exaustor deve ser instalado a uma
distância de 65-75cm (26-30 polegadas) da
placa para melhores resultados. Veja fig.1.
3.2 Instale o suporte correctamente, pois a
altura da instalação é fixa e tem de ser
nivelada. A posição do suporte da chaminé
interior é o local onde vai ficar a chaminé.
3.3 Fixe o suporte da chaminé exterior e
certifique-se de que pode ajustar livremente a
altura da chaminé interior, assim como fixar o
tubo extensível. Depois, instale o tubo
extensível e a chaminé do exaustor. Veja fig.3.
3.4 Coloque o exaustor no suporte. Veja fig.4.
3.5 Ajuste a altura da chaminé interior para a posição do suporte da chaminé
e fixe-a com parafusos. Depois de ajustar a posição, fixe o corpo do exaustor
com parafusos de segurança. Veja fig.5.
Nota: As duas aberturas de ventilação de segurança estão posicionadas à
volta da estrutura, com um diâmetro de 6mm.
Suporte da chaminé interior Tubo extensível
Chaminé interior
Suporte da chaminé exterior
Chaminé exterior
Fig.3
Fig.5
Fig.4
Fig.2
Parafusos de segurança
Gancho
Fig. 1
3

(3). Instalação
2 - Exaustor de chaminé com estrutura de
vidro

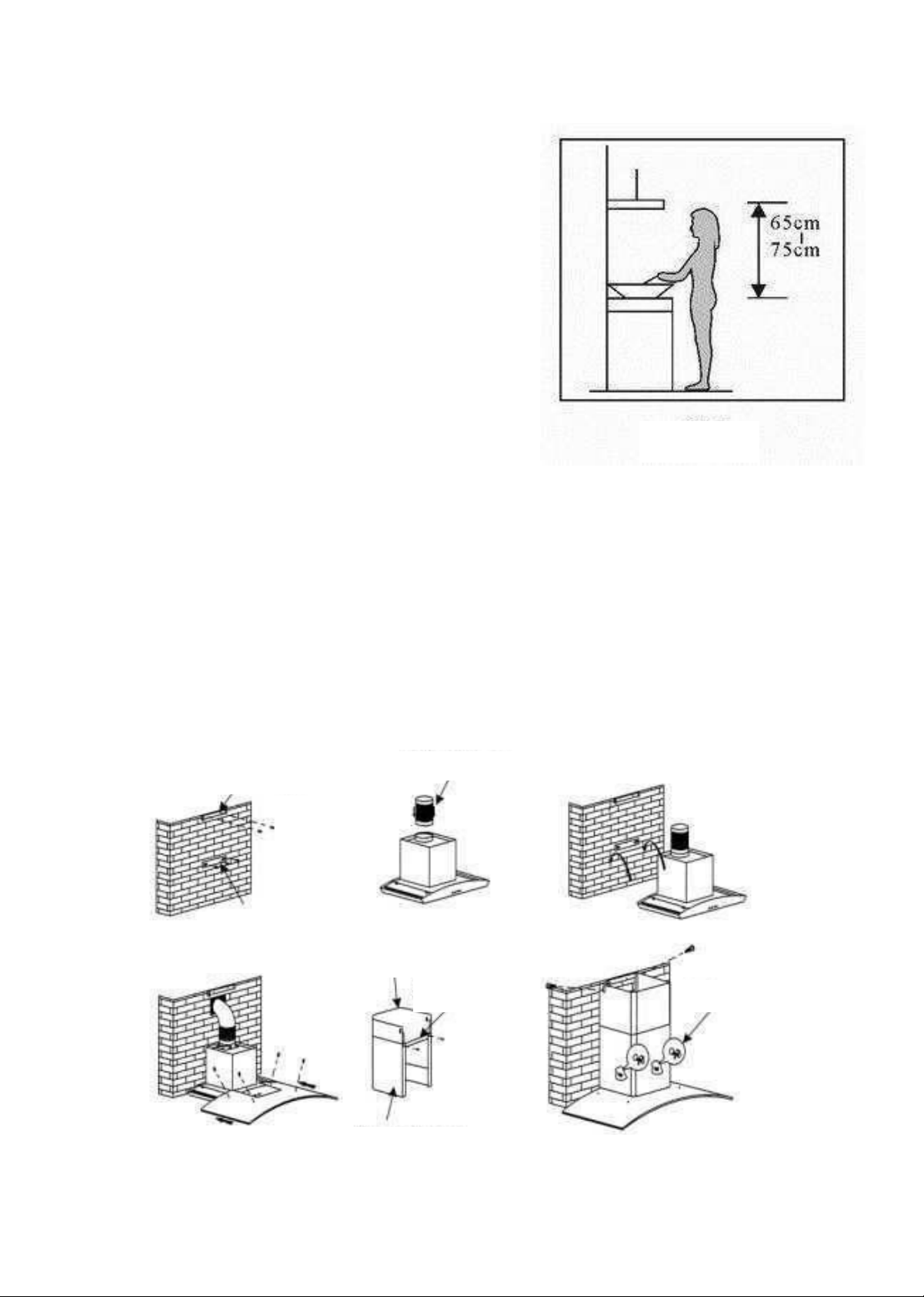

3.1 O exaustor deve ser instalado a uma
distância de 65-75cm (26-30 polegadas) da
placa para melhores resultados. Veja fig.1.
3.2 Instale o suporte correctamente, pois a
altura da instalação é fixa e tem de ser
nivelada. A posição do suporte da chaminé
interior é o local onde vai ficar a chaminé.
3.3 Fixe o tubo extensível de acordo com a
posição pretendida e em seguida coloque o
exaustor no suporte. Veja fig.3.
3.4 Coloque o vidro no exaustor de acordo
com a posição da estrutura do exaustor. Utilize
os parafusos para fixar o vidro, e também para levar o tubo extensível para o
exterior. Ajuste também a altura da chaminé interior para a posição do
suporte da chaminé interior e fixe-a com parafusos. Deve certificar-se de que
a chaminé interior pode ser ajustada livremente. Veja fig .4.
3.5 Una as duas chaminés ao corpo do exaustor, e ajuste a altura da
chaminé interior e fixe a chaminé interior ao suporte da chaminé exterior com
parafusos. Finalmente fixe o corpo do exaustor com parafusos de segurança.
Veja fig.5.
Nota: As duas aberturas de ventilação de segurança estão posicionadas à
volta da estrutura, com um diâmetro de 6mm.
Suporte da chaminé interior Tubo extensível
Chaminé interior
Suporte da
chaminé exterior
Chaminé exterior
Parafusos de segurança
Fig.2
Gancho Fig.3
Fig.4 Fig.5
Fig. 1
4

(3). Instalação
3 - Exaustor de Ilha
3.1 Seleccione a posição de instalação com precisão, fixe a estrutura
suspensa na posição adequada e verifique a firmeza e suavidade da
instalação. Veja a fig.1.
3.2 Ajuste à altura apropriada, junte o suporte, e instale na estrutura de
suspensão. Veja a fig.2.
3.3 Fixe a chaminé interior à estrutura de suspensão, coloque a chaminé
exterior na posição adequada e insira o gancho no suporte para fixar
temporariamente a chaminé exterior. Veja a fig.3.
3.4 Fixe a saída de ar na ventilação do corpo do exaustor e ligue o tubo
extensível com a saída de ar. Veja a fig.4.
3.5 Prolongue a mangueira para fora da chaminé extensível e fixe o exaustor
no suporte. Veja fig.5.
3.6 Retire o gancho e mova a chaminé exterior para baixo até tocar no corpo
do exaustor. Preste atenção, para não danificar o vidro. Veja a fig.6.
Chaminé interior
Chaminé exterior
Gancho
Suporte de suspensão
Estrutura de suspensão
Tubo extensível
Saída de ar
Fig.4 Fig.5 Fig.6
Fig.2 Fig.3
Fig.1
5

(3). Instalação
4 - Exaustor Tradicional
**2ª forma de instalação**

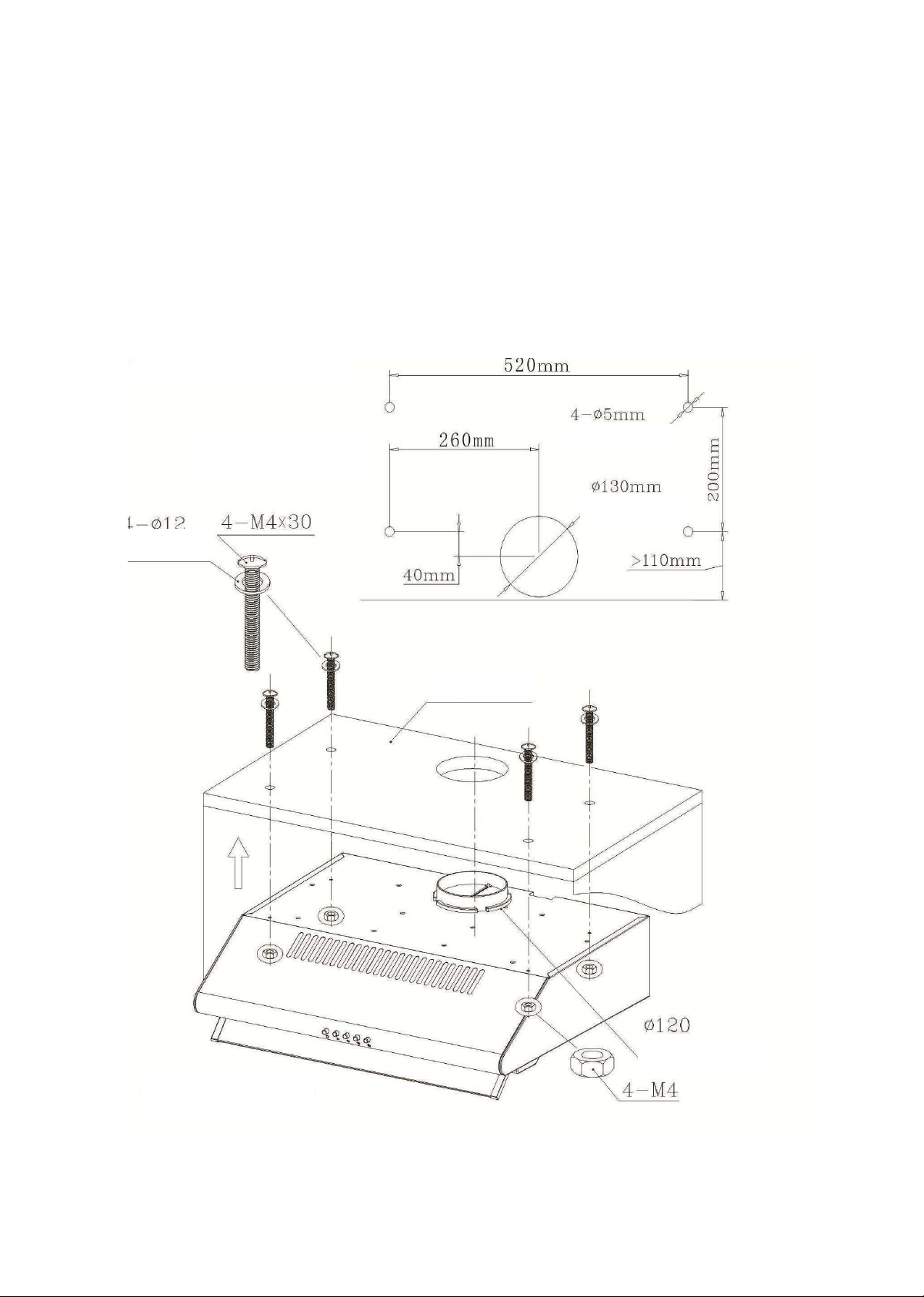

3.1 Faça 4 furos de Φ5mm e Φ130mm na parte inferior do móvel.
3.2 Fixe a saída de ar na abertura no topo do exaustor.
3.3 Abra os filtros, mantenha o exaustor nivelado, insira os parafusos e as
buchas de borracha, aperte os parafusos.
3.4 Fixe os filtros.
Diagrama do
tamanho da broca
Furo
Furo
Armário
Saída de ar
Diagrama de
instalação
Anilha
7

(3). Instalação
5 - Exaustor Tradicional
**1ª forma de instalação**
3.1 Instale à distância de 65-75cm da superfície da placa, faça 4 furos de
Φ8mm e 40mm de profundidade.
3.2 Insira 4 buchas de borracha.
3.3 Fixe a saída de ar na abertura no topo do exaustor.
3.4 Abra os filtros, mantenha o exaustor nivelado e aperte os parafusos.
3.5 Fixe os filtros.
Diagrama do
tamanho da broca
Superfície da placa
Furo
Bucha
Parede
Saída de ar
Diagrama de instalação
8

(3). Instalação
5 - Exaustor Tradicional
**2ª forma de instalação**
3.1 Faça 4 furos de Φ5mm e Φ130mm na parte inferior do móvel.
3.2 Fixe a saída de ar na abertura no topo do exaustor.
3.3 Abra os filtros, mantenha o exaustor nivelado, insira os parafusos e as
buchas de borracha, aperte os parafusos.
3.4 Fixe os filtros.
Diagrama do
tamanho da broca
Diagrama de
instalação
Furo
Furo
Anilha
Armário
Saída de ar
9

(3). Instalação
6 - Exaustor de Gaveta
3.1 Faça 4 furos de Φ5mm e Φ130mm na parte inferior do móvel.
3.2 Fixe a saída de ar na abertura no topo do exaustor.
3.3 Abra os filtros, mantenha o exaustor nivelado, insira os parafusos e as
buchas de borracha, aperte os parafusos.
3.4 Fixe os filtros.
Diagrama do
tamanho da broca
Diagrama de instalação
Anilha
Furo
Furo
Armário
Saída de ar
10
460mm
99mm
46.5mm
160mm
230mm
150mm

(4). Ventilação
Produto dois
Produto um
Interior
Exterior
Interior
Exterior
Botão da placa de ventilação
Ventilador
Botão da placa
de ventilação
Ventilador
Modo um: Rode o regulador para
fora, instale a tomada, abra o
exaustor. Os vapores vão ser
puxados para a saída exterior
Modo dois: Rode o regulador
para o interior, instale a tomada,
abra o exaustor. Os vapores vão
ser expelidos para o ventilador
interior.
11

---Atenção: Não instalar os parafusos ou dispositivos de fixação de acordo
com estas instruções pode resultar em perigos eléctricos.
(5) INSTRUÇÕES DE INSTALAÇÃO
1. Antes da instalação, certifique-se de que a área está limpa para evitar a
aspiração de lascas de madeira partida e de pó.
2. Não compartilhe o mesmo tubo de ventilação de ar com outro aparelho,
como tubo de gás, tubo aquecedor e tubo de vento quente.
3. A dobra do tubo de ventilação deve ser ≥120°, paralelo ou acima do ponto
de partida e deve ser ligado à parede externa.
4. Após a instalação, certifique-se de que o extractor está bem nivelado para
evitar a acumulação de sujidade.
Certo Errado
Fig.5
12

(6) AVISOS DE SEGURANÇA
•Nunca deixe as crianças trabalhar com o exaustor Orima.
•O exaustor foi concebido apenas para uso doméstico, não é adequado
para churrascos, assados e outros fins comerciais.
•O exaustor e o filtro devem ser limpos regularmente para manter o bom
funcionamento.
•Limpe o exaustor de acordo com as instruções no manual para evitar
acidentes.
•Atenção à chama do seu fogão a gás.
•Mantenha uma boa convecção na cozinha.
•Antes de ligar este aparelho, verifique se o cabo de alimentação não está
danificado. Se o cabo de alimentação estiver danificado, deve ser
substituído pelo fabricante, representante autorizado ou pessoa
qualificada para evitar acidentes.
•Deve haver uma ventilação adequada da cozinha quando o exaustor for
usado simultaneamente com outros aparelhos a gás ou outros
combustíveis.
•O ar não deve ser expelido para uma conduta utilizada para a exaustão
de fumos de aparelhos a gás ou de outros combustíveis.
•As instruções sobre a exaustão devem ser respeitadas.
•O aparelho não deve ser utilizado por pessoas (incluindo crianças) com
capacidades físicas, mentais ou sensoriais reduzidas ou com falta de
conhecimento e experiência sem a devida supervisão e instrução sobre
como usar o equipamento em segurança.
•As crianças devem ser supervisionadas para garantir que não brincam
com o aparelho.
•Não coloque produtos inflamáveis sob o exaustor.
•O exaustor não deve ser instalado sobre uma placa com mais de quatro
queimadores.
•Quando o exaustor e outros aparelhos são fornecidos com energia que
não a electricidade e estão simultaneamente em funcionamento, a
pressão negativa na divisão não deve exceder 4 Pa (4 x 10-5 bar).
•Atenção: as partes acessíveis podem tornar-se quentes quando utilizadas
com utensílios de cozinha.
Risco de choque eléctrico
• Ligue este aparelho apenas numa tomada correctamente aterrada. Se tiver
dúvidas peça ajuda a uma pessoa qualificada.
• Não seguir estas instruções pode resultar em morte, incêndio ou choque
eléctrico.
13

15

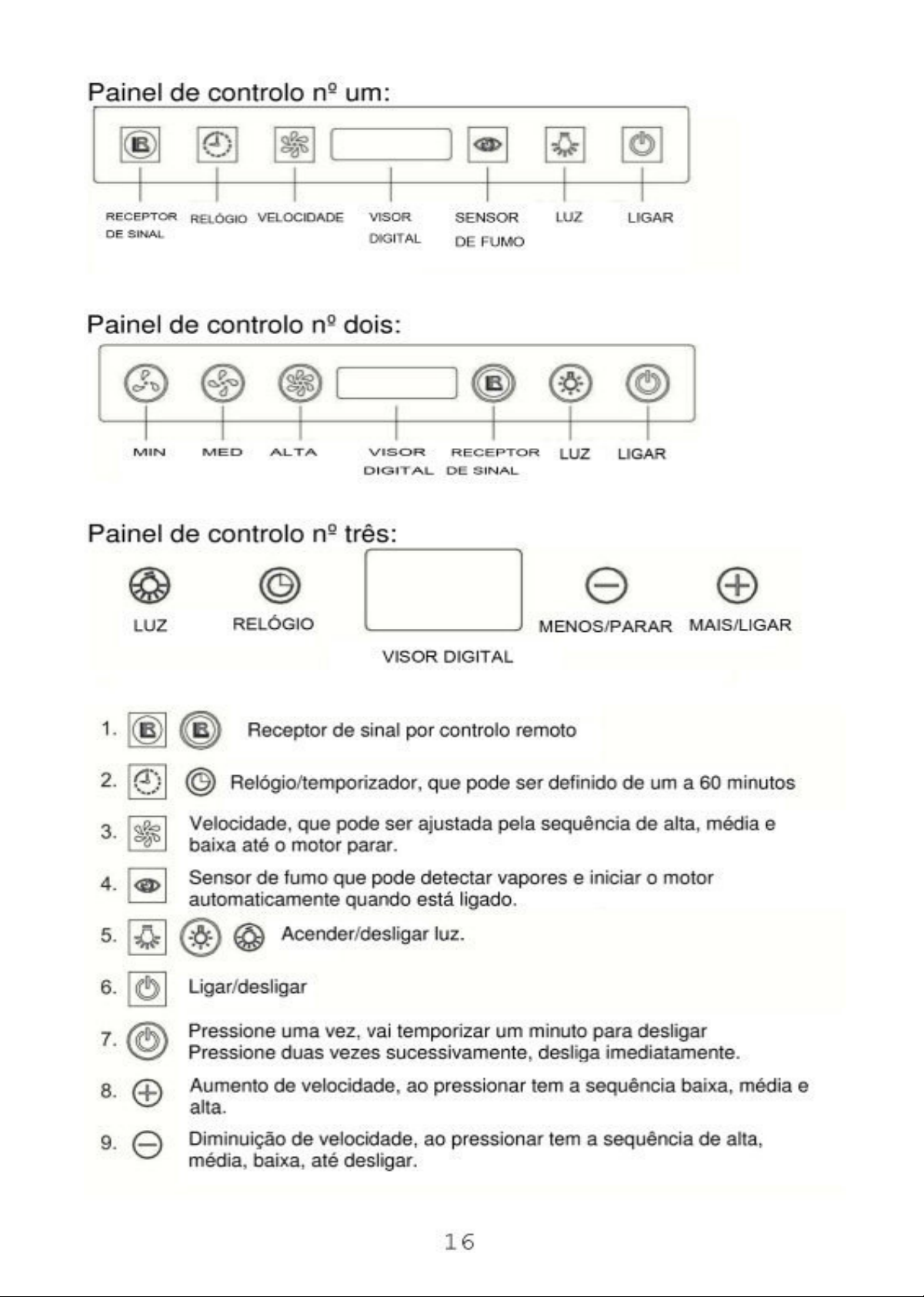

(8) MANUTENÇÃO
8.1 A limpeza dos filtros de carbono
A malha do filtro é de aço de alta densidade. Não aplique detergente
corrosivo. Mantendo este filtro limpo vai manter o aparelho a funcionar
correctamente. Siga rigorosamente as orientações abaixo.
Método 1: Coloque a malha em água limpa a 40-50°C, coloque o detergente
e deixe de molho durante 2-3 minutos. Use luvas e limpe com uma escova
macia. Não aplique demasiada pressão, pois como a malha é delicada pode
danificar facilmente.
Método 2: Se for aconselhado, pode colocar na máquina de lavar louça e
regular a temperatura para os 60 graus.
8.2 Instruções de limpeza do exaustor
A. Para proteger a estrutura principal da corrosão durante um longo
período de tempo, o exaustor deve ser limpo com água quente e
detergente não corrosivo a cada dois meses.
B. Não utilize detergentes abrasivos para não danificar o exaustor.
C. Mantenha o motor e outras componentes livres de água, para evitar
danos no aparelho.
D. Antes de limpar o aparelho, desligue a ficha da tomada.
E. O filtro de carbono não deve ser exposto ao calor.
F. Não rasgue ou abra a barra fixa em torno do filtro de carbono.
G. Se a tomada ou o cabo estiver danificado, contacte um técnico
especializado para o substituir.
Filtros de malha para gorduras Filtros de malha para gorduras
Filtros de malha para
gorduras
Filtros de malha para
gorduras
17

(9). Anomalias e soluções
Anomalia Motivo Solução
A luz acende, mas o
motor não trabalha
Filtro bloqueado Livrar-se do bloqueio
Condensador danificado. Substituir o
condensador
Rolamento do motor danificado Substituir o motor
Motor desligado ou mau cheiro do
motor
Substituir o motor
A luz não funciona, o
motor não trabalha
Além do mencionado acima, verifique o seguinte:
Lâmpada fundida Substituir lâmpada
Cabo de alimentação solta-se Ligar os fios conforme o
diagrama eléctrico
Fuga de óleo
Válvula de sentido único e a
entrada de ar não estão
hermeticamente fechados
Tombar a válvula de
sentido único e lacrar com
cola
Fuga da ligação em forma de
U e tampa
Tombar a peça em forma
de U e selar com sabão ou
pintura
Vibração Filtros danificadas Substituir os filtros
O motor não está bem ligado Fixar bem o motor
O exaustor não está bem
colocado
Fixar bem o exaustor
Exaustão insuficiente A distância entre o exaustor e
a placa de gás é muito longa
Reajustar a distância
Muita ventilação ao abrir as
portas ou janelas
Escolher um novo lugar
O exaustor inclina-se O parafuso de fixação não foi
suficientemente apertado
Apertar o parafuso de
suspensão e nivelar o
exaustor
O parafuso de suspensão não
foi suficientemente apertado
Apertar o parafuso de
suspensão e nivelar o
exaustor
18

(10). Garantia
A garantia abrange os defeitos e qualidade do produto por dois anos após a
data de compra. Se ocorrer qualquer problema com o manuseamento
correcto, entre em contacto com o departamento técnico para activar a
garantia.
Esta garantia não abrange os seguintes pontos:
O filtro de rede e lâmpadas.
Uso comercial.
Alteração da data de fabrico na placa.
Danos ocorridos após 24 meses da data de compra.
Danos causados ao exaustor pelo uso de produtos de limpeza abrasivos.
Sujidade nas peças led, peças de vidro e similares
Instalação incorrecta, uso indevido, abuso ou negligência.
Instalação incorrecta a energia insuficiente ou inadequada.
Danos causados por objectos estranhos.
Assistências realizadas por serviços não autorizados ou substituição de
peças de outro fabricante.
Eliminação correcta deste produto
Esta marca indica que este produto não deve ser descartado
junto com outros resíduos domésticos em toda a CE. Para evitar
possíveis danos ao meio ambiente ou à saúde humana
causados pela eliminação incontrolada de resíduos, recicle-o
responsavelmente para promover a reutilização sustentável dos
recursos materiais. Para retornar o aparelho utilizado, por favor
use a sistemas de recolha ou contacte o revendedor onde o
produto foi comprado. Eles podem levar este produto para a
reciclagem segura do ambiente.
19
