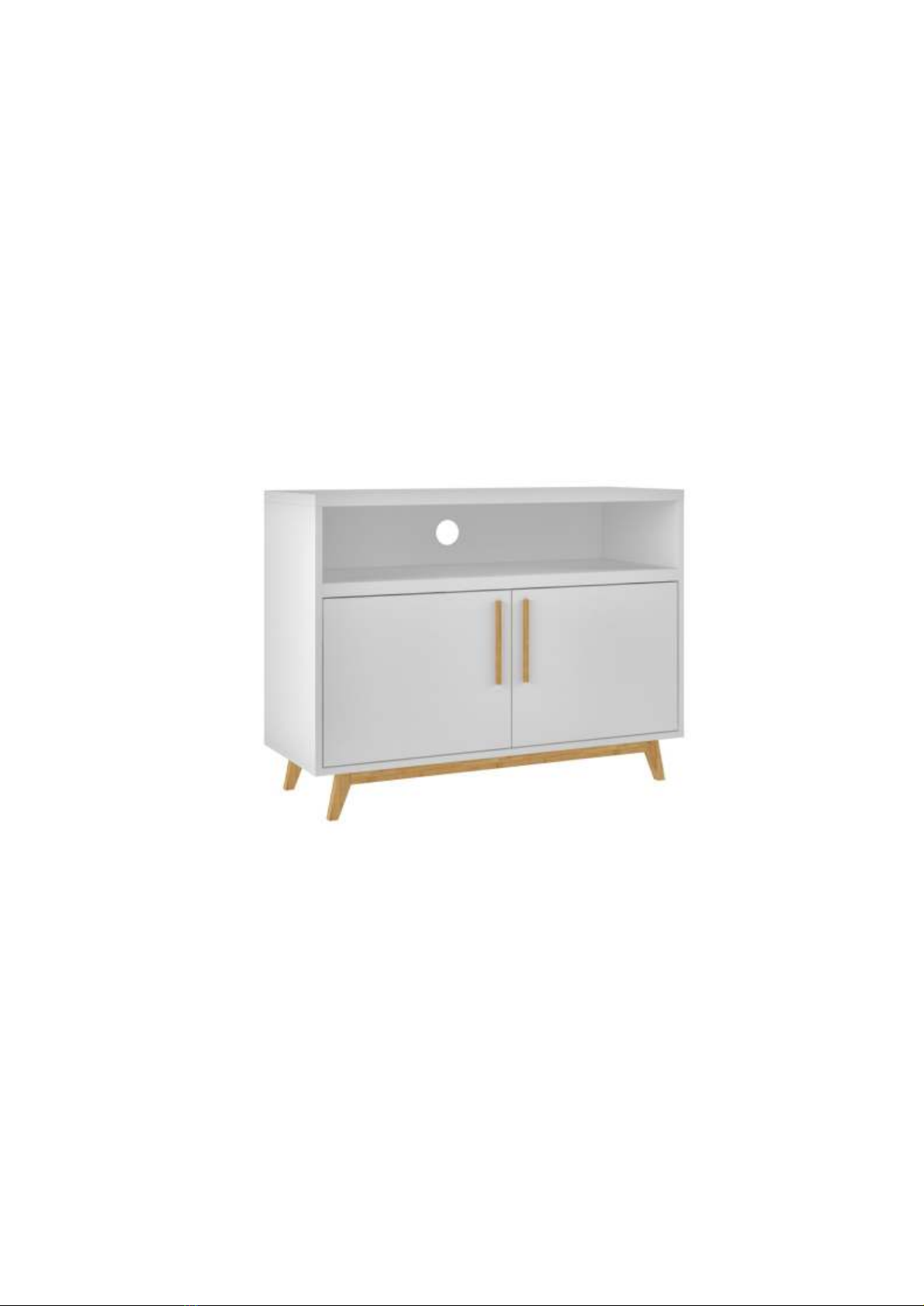

Out & Out Dakota HOMMY 02 User manual

1
COD BR: HOMMY 02
MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE

2

Leia atentamente este manual e siga os passos indicados para que o produto não perca
a garantia e também para uma perfeita montagem.
Read this manual and follow the steps in order to keep the guarantee and also for the
perfect fit.
Lea este manual y siga los pasos para que el producto no pierda la garantía y también
para el ajuste perfecto.
V : 7/19
8
Acessórios incluídos na caixa
Hardware included in box
Accesorios incluidos en la caja
7
6
3

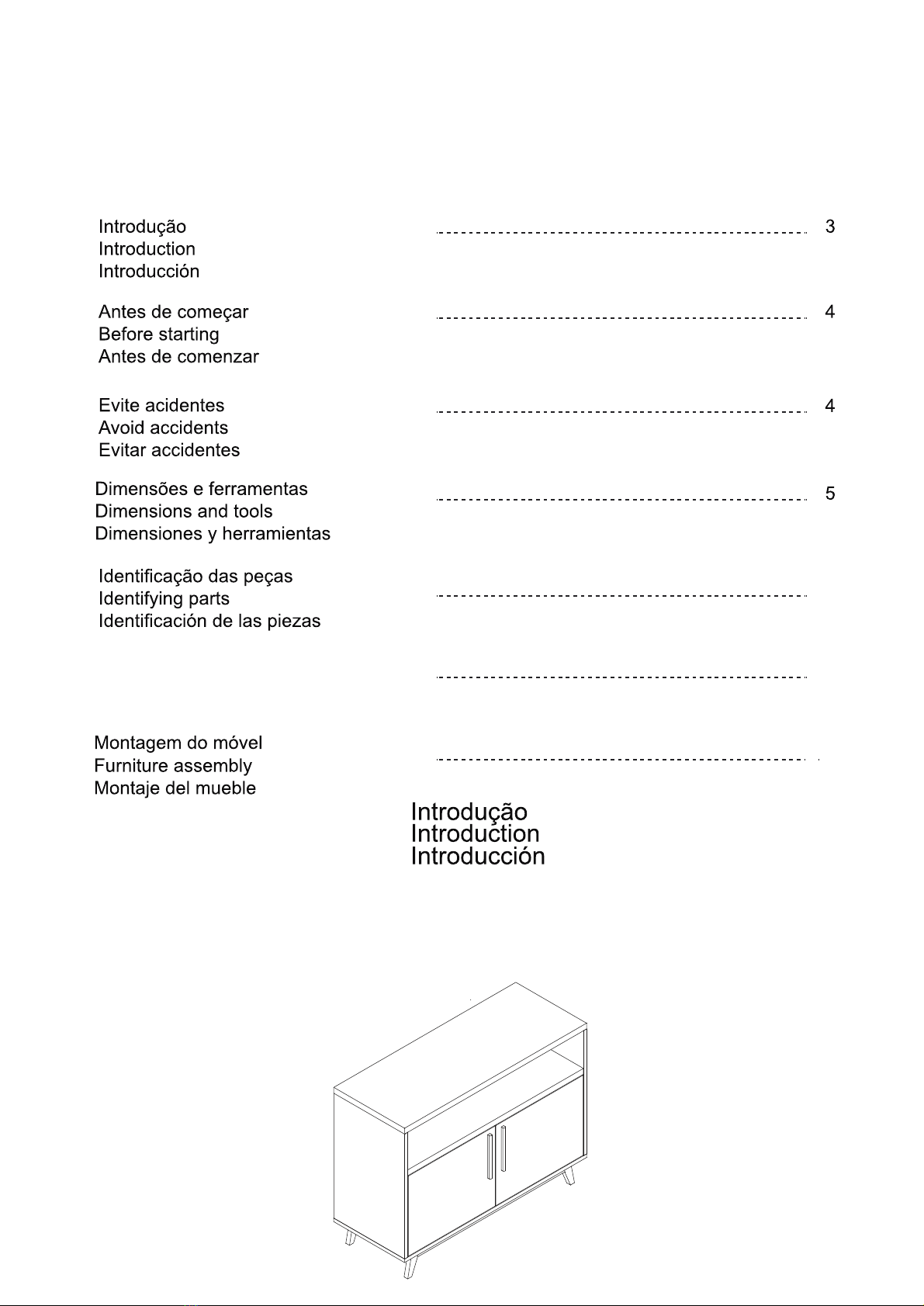

Sumário
Resumen
Summary

Solicitamos observar atentamente as orientações de montagem como: fixação do produto na parede,
colocação de cola em locais específicos necessários, o peso suportado pelo produto, etc...
We request you to carefully observe the assembly instructions as: fixing the product on the wall, adding
glue in needed and specifics places, product weight limit, etc.
Pedimos que lea atentamente las instrucciones, principalmente las informaciones de fijación del
producto en la pared, colocación de pegamento en local específico y necesario, el peso soportado por
el producto etc...
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.
X

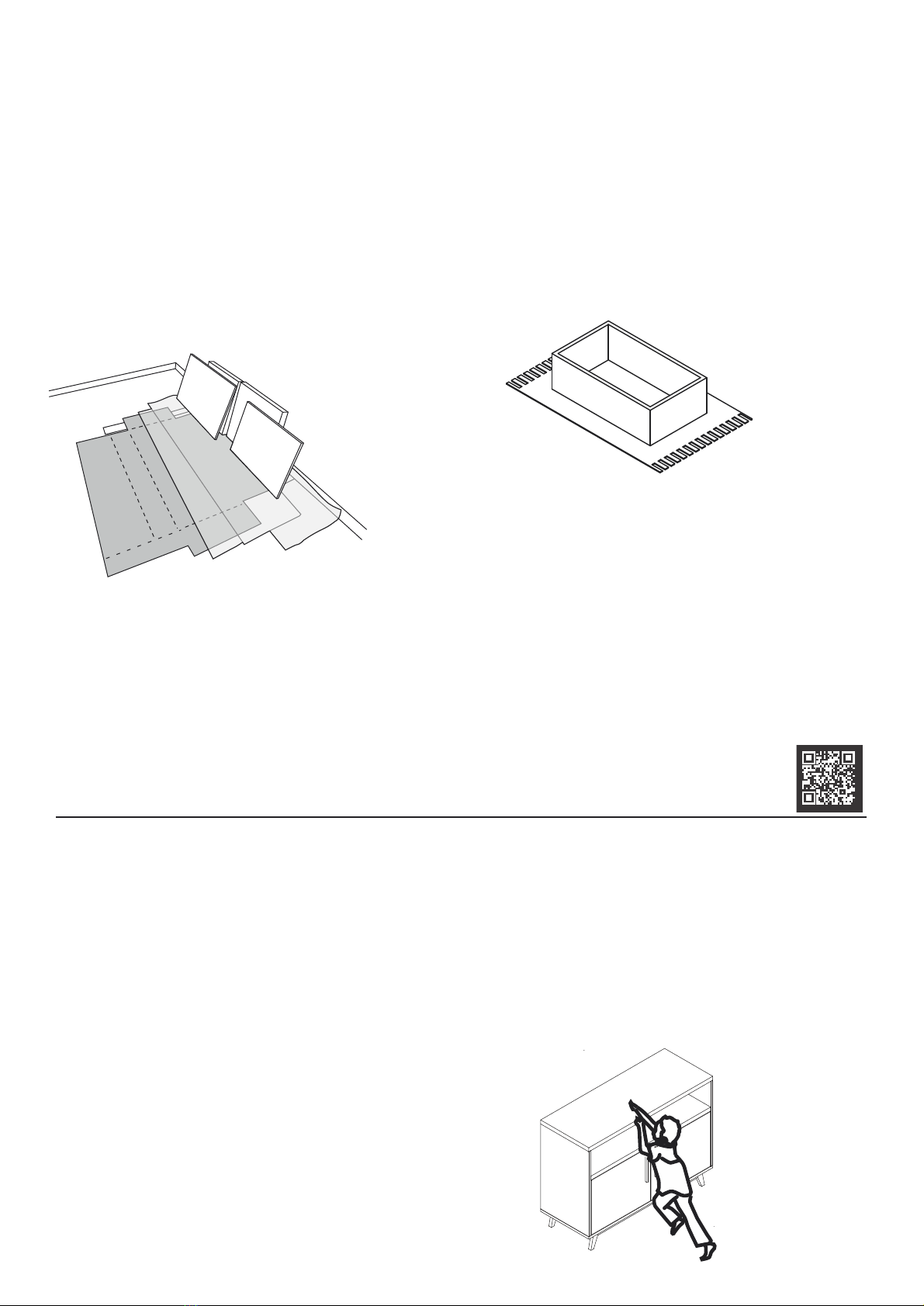

Utilize o papelão da própria embalagem
para separar e apoiar as peças retiradas
das caixas.
Use the cardboard of the packaging to
separate and support the parts removed
from the boxes.
Utilice el cartón de la embalaje para
separary apoyan las piezaz desmontadas
de las cajas.
4
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
en las piezas durante el proceso de montaje.
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.
Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area in
good condition to start the work.
Evite acidentes
Prevenir accidentes
Avoid accidents

Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos.
Slightly dampened cloth and after a dry cloth, do not use chemicals or abrasives.
Solamente utilizar un paño húmedo y después un paño seco, no utilice productos químicos o abrasivos.
Limpeza
Cleanig
Limpieza
UTILIZE ALCOOL APENAS PARA REMOVER O NUMERO DAS PEÇAS
USE ALCOHOL ONLY TO REMOVE PART NUMBERS
UTILICE ALCOHOL SOLAMENTE PARA ELIMINAR EL NUMERO DE LAS PIEZAS
5

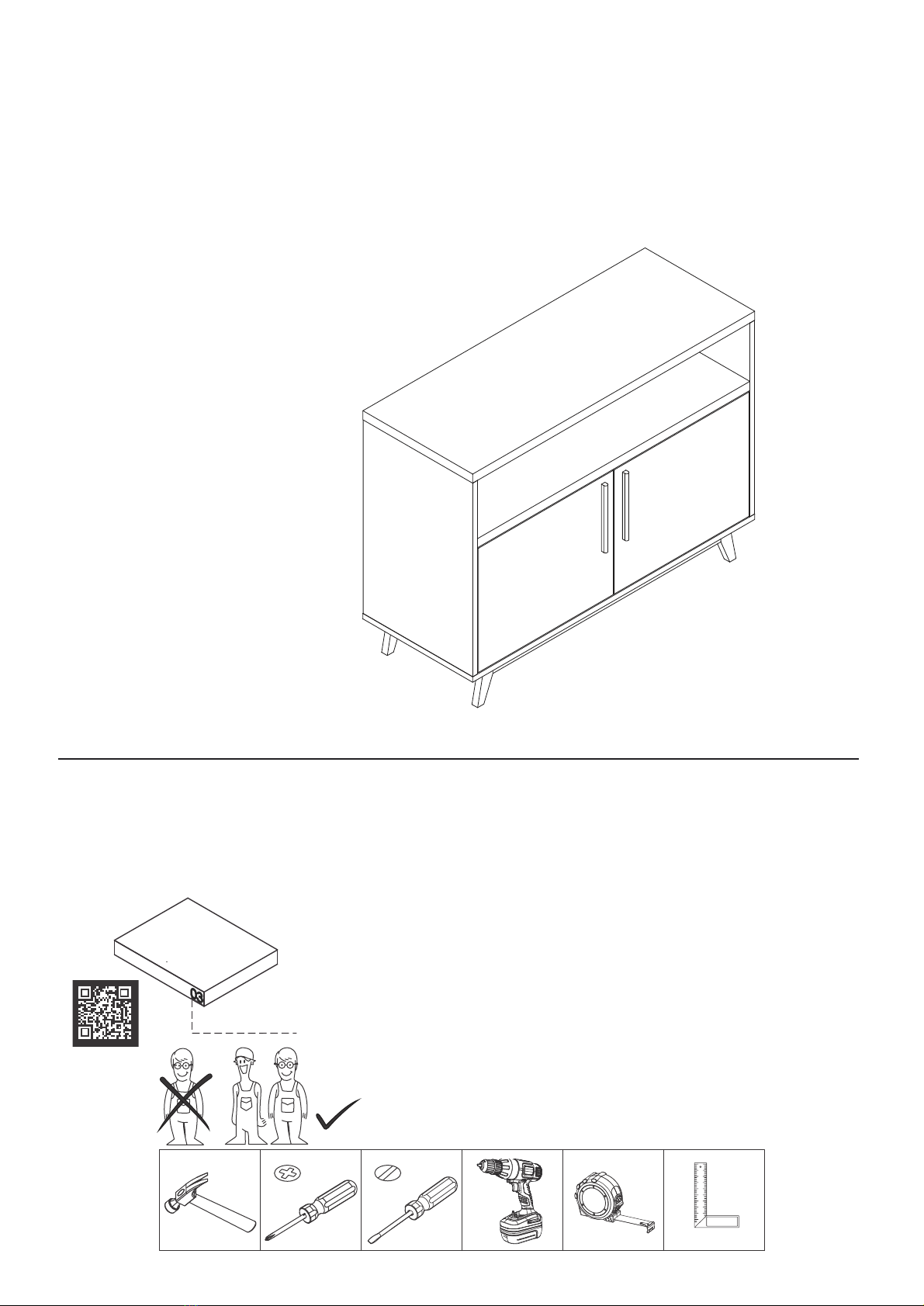

Dimensões e ferramentas
Dimensions and tools
Dimensiones y herramientas
Dimensões:
Dimensiones:
L: 902 A: 675 P: 351 mm
Dimensions:
W: 35.51 H: 26.57 D: 13.81 inches
L: 902 A: 675 P: 351 mm
Para facilitar a montagem, utilize uma parafusadeira elétrica.
To improve assembly, use an eletronic screwdriver.
Para facilitar el armado, utilice un destornillador eléctrico.

01
02
03 04
05
06 07
08
09
10
11
PORTA DIREITA
PORTA ESQUERDA
RIGHT DOOR
LEFT DOOR
PUERTA DERECHA
PUERTA IZQUIERDA

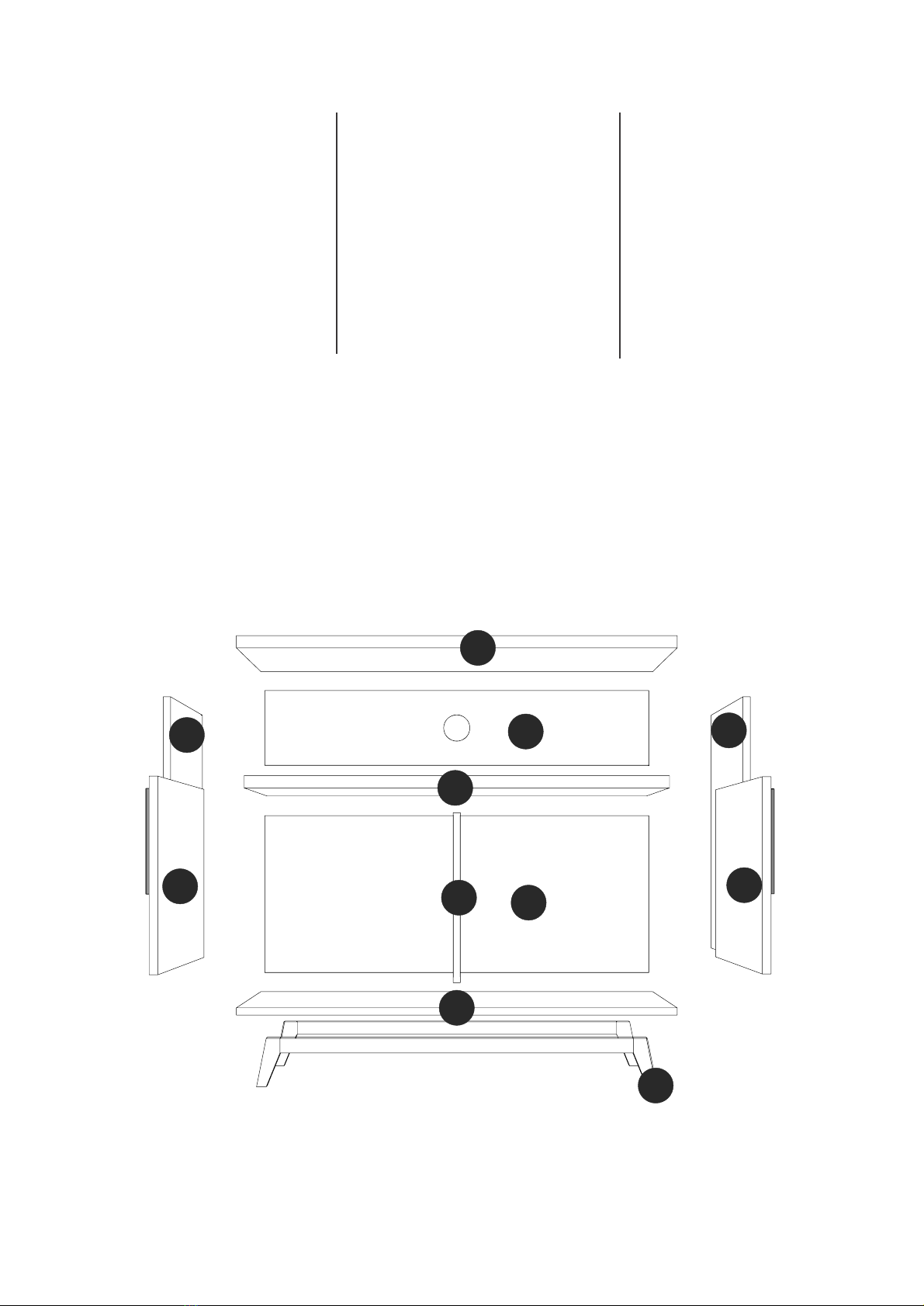

COD BR: HOMMY 02
6
PEÇA DESCRIÇÃO QUANT. PIEZA DESCRIPCIóN CANTIDAD
PART DESCRIPTION QTY
BASE
TAMPO
LATERAL ESQUERDA
LATERAL DIREITA
1
1
1
1
002
003
004
001
PRATELEIRA
DIVISÓRIA
1
1
1
1
006
007
008
005
COSTA MENOR
COSTA MAIOR
PÉS
1
2
1
010
011
009
BASE
TOP
LEFT SIDE
RIGHT SIDE
1
1
1
1
SHELF
PARTITION
1
1
1
1
LOWER BACK
LONGER BACK
FEET
1
2
1
BASE
TAPA
LATERAL IZQUIERDA
LATERAL DERECHA
1
1
1
1
REPISA
PARTICIÓN
1
1
1
1
REVÉS MENOR
REVÉS MAYOR
PIES
1
2
1
002
003
004
001
006
007
008
005
010
011
009
002
003
004
001
006
007
008
005
010
011
009

EF 000381 x 4
Garantia (exclusivo para o Brasil/exclusivo de Brasil/exclusive to Brazil):
A garantia dos produtos fabricados pela BRV Móveis, abrange eventuais defeitos-vícios de fabricação, no prazo
estabelecido pelo código de Defesa do Consumidor, em seu artigo 26.II. o qual prevê a garantia de 90 (noventa) dias.
8x30
3,5X14 CC
4X50 CC
5X40
EF 000043 X 4
EF 000025 X 4
TAPA FUROS x 14
STICKER x 14
TAPAS PLÁSTICAS x 14
GIZ x 1
CHALK x 1
TIZA x 1
PUXADOR x 2
HANDLE x 2
MANIJA x 2
7
ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
EF 000033 x 16
EF 000132 x 6
EF 000106 x 16
EF 000094 X 10
EF 000216 X 10

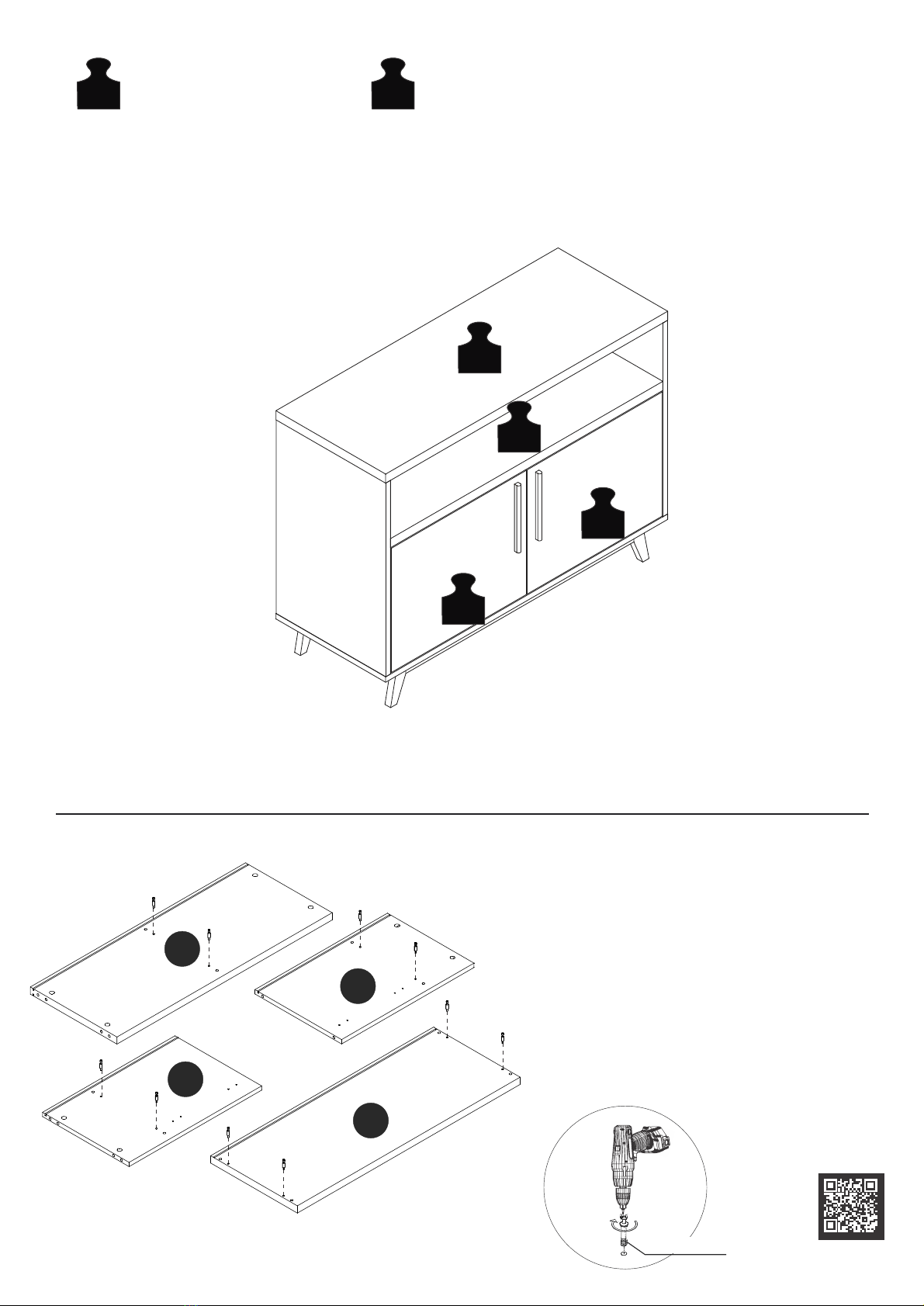

Fixe a ferragem EF 000094 nas peças 02, 03, 04 e 05.
Fix hardware EF 000094 in pieces 02, 03, 04 and 05.
Fije el herraje EF 000094 en las piezas 02, 03, 04 y 05.
EF 000094
PASSO 1 / STEP 1 / PASO 1
8
A= 12KG - 26.45LB B= 6KG - 13.22LB
A
A
B
B
02
04
03
05

Insira a ferragem EF 000033 nas peças 03 e 04. Fixe a ferragem
EF 000025 utilizando a ferragem EF 000106.
Insert hardware EF 000033 into pieces 03 and 04. Attach
hardware EF 000025 using hardware EF 000106.
Añade el herraje EF 000033 en las piezas 03 y 04. Fije el herraje
EF 000025 utilizando el herraje EF 000106.
06
07
Fixe a ferragem EF 000043 nas peças 06 e 07 utilizando a ferragem
EF 000106. Fixe o puxador usando a ferragem EF 000381.
EF 000106. Attach the handle using hardware EF 000381.
Fije el herraje EF 000043 en las piezas 06 y 07 utilizando el herraje
EF 000106. Fije la manija utilizando el herraje EF 000381.
Attach hardware EF 000043 on pieces 06 and 07 using hardware
EF 000381
Puxador
Handle
Manija
Insira a ferragem EF 000033 nas peças 05 e 08.
Insert hardware EF 000033 in pieces 05 and 08.
Añade el herraje EF 000033 en las piezas 05 y 08.
PASSO 3 / STEP 3 / PASO 3
PASSO 2 / STEP 2 / PASO 2
PASSO 4 / STEP 4/ PASO 4
9
04
03
05
08

Por favor, observe a posição da ferragem EF 000025.
Please, note hardware EF 000025 position.
Por favor, observe la posición del herraje EF 000025.
EF 000025

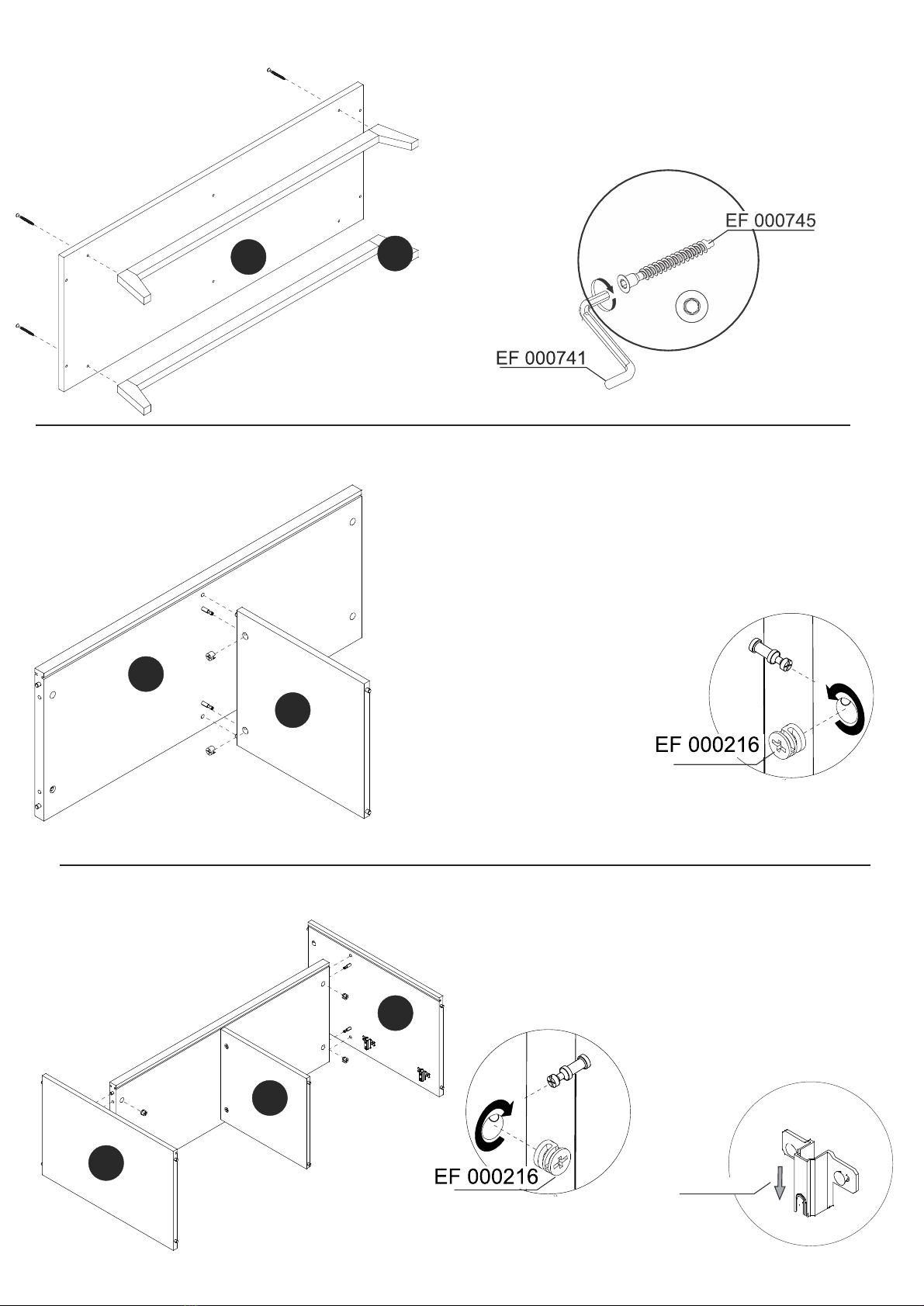

Fixe as peças 11 à peça 01 utilizando a ferragem EF 000745 e EF 000741.
Fix pieces 11 to piece 01 using hardware EF 000745 and EF 000741.
Junte las piezas 01 y 11 utilizando los herrajes EF 000745 y EF 000741.
Conecte as peças 05 e 08, insira a ferragem EF 000216 e gire para apertar.
Connect pieces 05 and 08 insert hardware EF 000216 and turn to tighten.
Junte las piezas 05 y 08 añade el herraje EF 000216 y gire para apretar.
Conecte a parte montada no passo anterior e as peças 03 e 04,
insira a ferragem EF 000216 e gire para apertar.
Connect the part assembled in the previous step and pieces 03
and 04, insert hardware EF 000216 and turn to tighten.
Junte la parte armada en el paso anterior y las piezas 03 y 04,
añade el herraje EF 000216 y gire para apretar.
PASSO 5 / STEP 5 / PASO 5
PASSO 6 / STEP 6 / PASO 6
PASSO 7 / STEP 7 / PASO 7
10
01 11
05
08
08
04
03

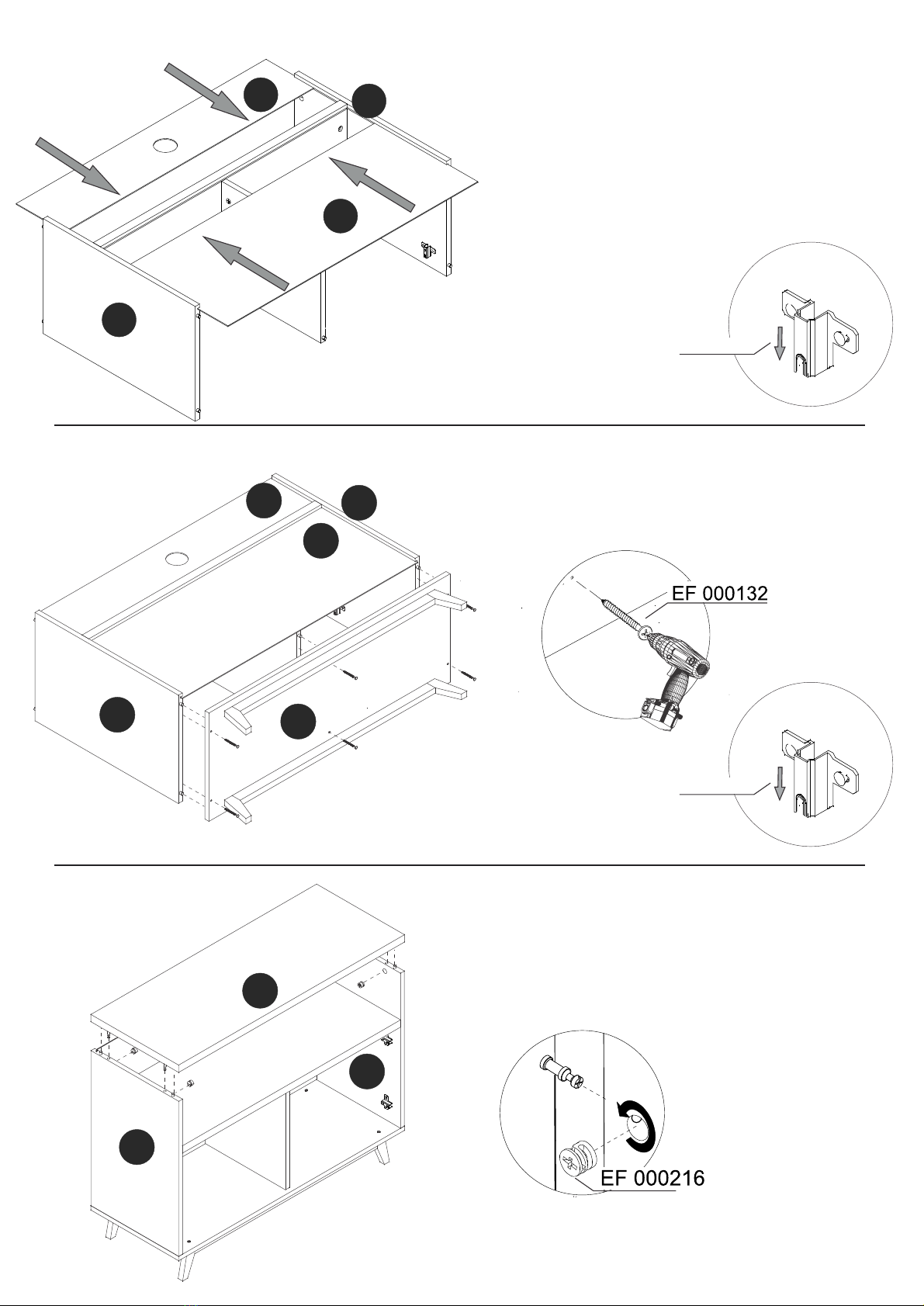

Encaixe as peças 09 e 10 entre os espaços especificos nas peças 03 e 04.
Fit pieces 09 and 10 in the specific spaces in pieces 03 and 04.
Fije las piezas 09 y 10 entre los espacios especificos en las piezas 03 y 04.
Por favor, observe a posição da ferragem EF 000025.
Please, note hardware EF 000025 position.
Por favor, observe la posición del herraje EF 000025.
EF 000025
Por favor, observe a posição da ferragem EF 000025.
Please, note hardware EF 000025 position.
Por favor, observe la posición del herraje EF 000025.
EF 000025
Gire o móvel para conectar a peça 02 à parte montada no passo
anterior, insira a ferragem EF 000216 e gire para apertar.
Turn the furniture to connect piece 02 to the part assembled in the
previous step insert hardware EF 000216 and turn to tighten.
Vire el mueble para juntar la pieza 02 a la parte armada en el paso
anterior, añade el herraje EF 000216 y gire para apretar.
Conecte as partes montadas nos passos 5 e 8 utilizando a
ferragem EF 000132.
Connect the parts assembled in the steps 5 and 8 using hardware
EF 000132.
Junte las partes armadas en los pasos 5 y 8 utilizando el herraje
EF 000132.
PASSO 8 / STEP 8 / PASO 8
PASSO 9 / STEP 9 / PASO 9
11
PASSO 10 / STEP 10 / PASO 10
02
04
09
10
04
10
09
04
03
03
03
01

06
06
06
07
07
07

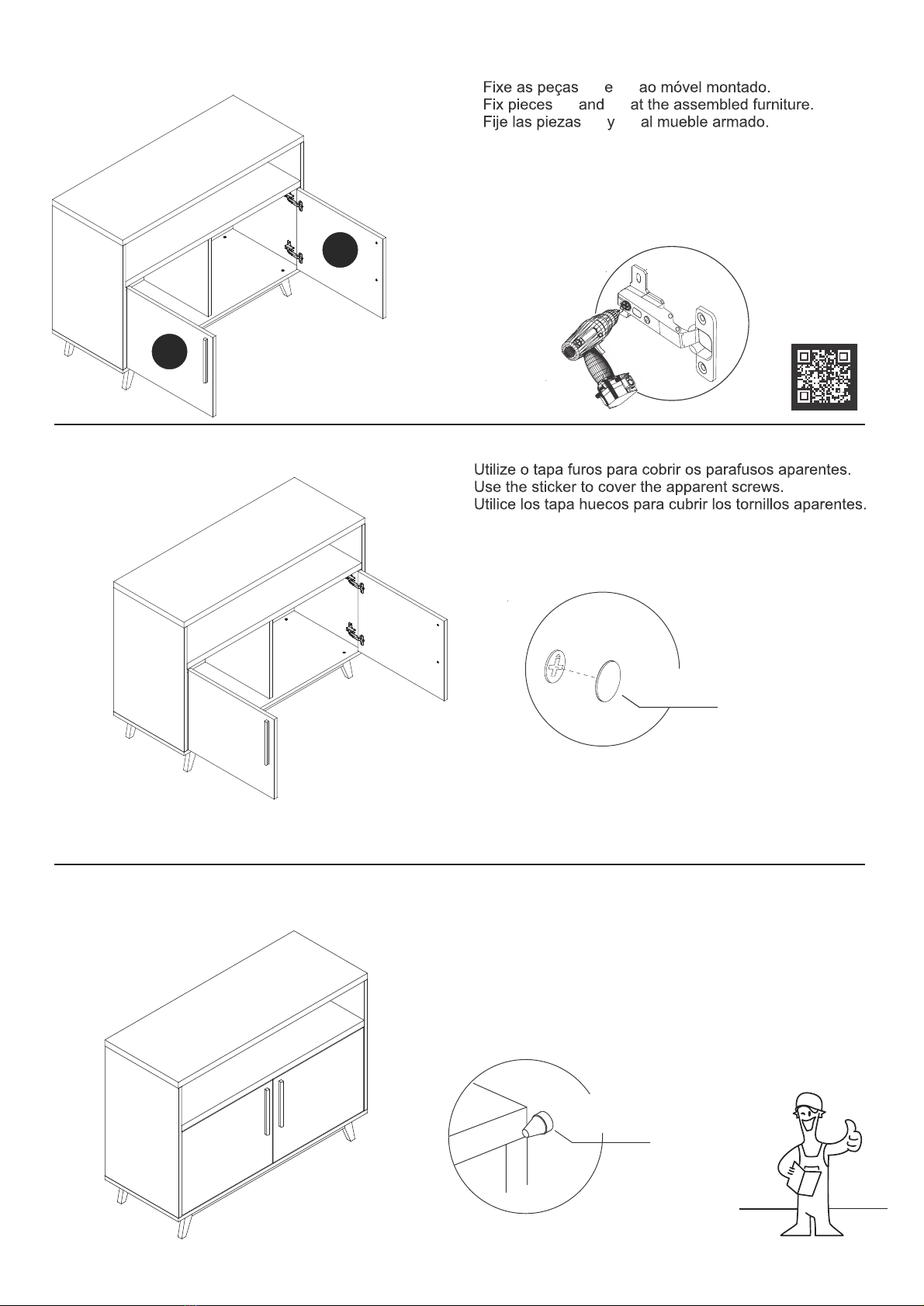

Tapa furos
Sticker
Tapas Plasticas
Giz
Chalk
Tiza
Use o giz para dar o acabamento final ao produto.
Use the chalk to give the final finish on the product.
Utilice la tiza para dar el acabado final al producto.
PASSO 13 / STEP 13 / PASO 13
PASSO 11 / STEP 11 / PASO 11
PASSO 12 / STEP 12 / PASO 12
12
06
07
