2
• Panasonic Air-to-Water Heatpump is a split system consisting
only of an indoor unit and an outdoor unit. This system designed for
combination with Panasonic Tank Unit. In case of non-Panasonic
Tank Unit is being used with Panasonic Air-to-Water Heatpump
System, Panasonic cannot guarantee neither good operation nor
reliability of the system.
• This manual describes how to operate the Heatpump system
between indoor and outdoor units only.
•
Other operation such as water tank, radiator and underfloor system,
please refer to respective manufacturer operation manuals.
SAFETY PRECAUTIONS
Thank you for purchasing
Panasonic Product
TABLE OF CONTENTS
TABLE OF CONTENTS
SAFETY PRECAUTIONS
2~3
CONTROL PANEL
4~6
INDOOR UNIT
7
TROUBLESHOOTING
8
INFORMATION
9
NOTE
NOTE
The illustrations in this manual are for
explanation purposes only and may
differ from the actual unit. It is subjected
to change without notice for future
improvement.
OPERATION CONDITION
OPERATION CONDITION
Water outlet
Temperature (°C) Indoor
HEATING Max. 55
Min. 25
Ambient
Temperature (°C) Outdoor
HEATING Max. 35
Min. -20
NOTICE : When the outdoor temperature
is out of the above temperature
range, the heating capacity will
drop significantly and outdoor
unit might stop for protection
control.
To prevent personal injury, injury to others, or property damage, please
comply with the following.
Incorrect operation due to failure to follow instructions below may cause
harm or damage, the seriousness of which is classified as below:
WARNING
WARNING
This sign warns of death or serious injury.

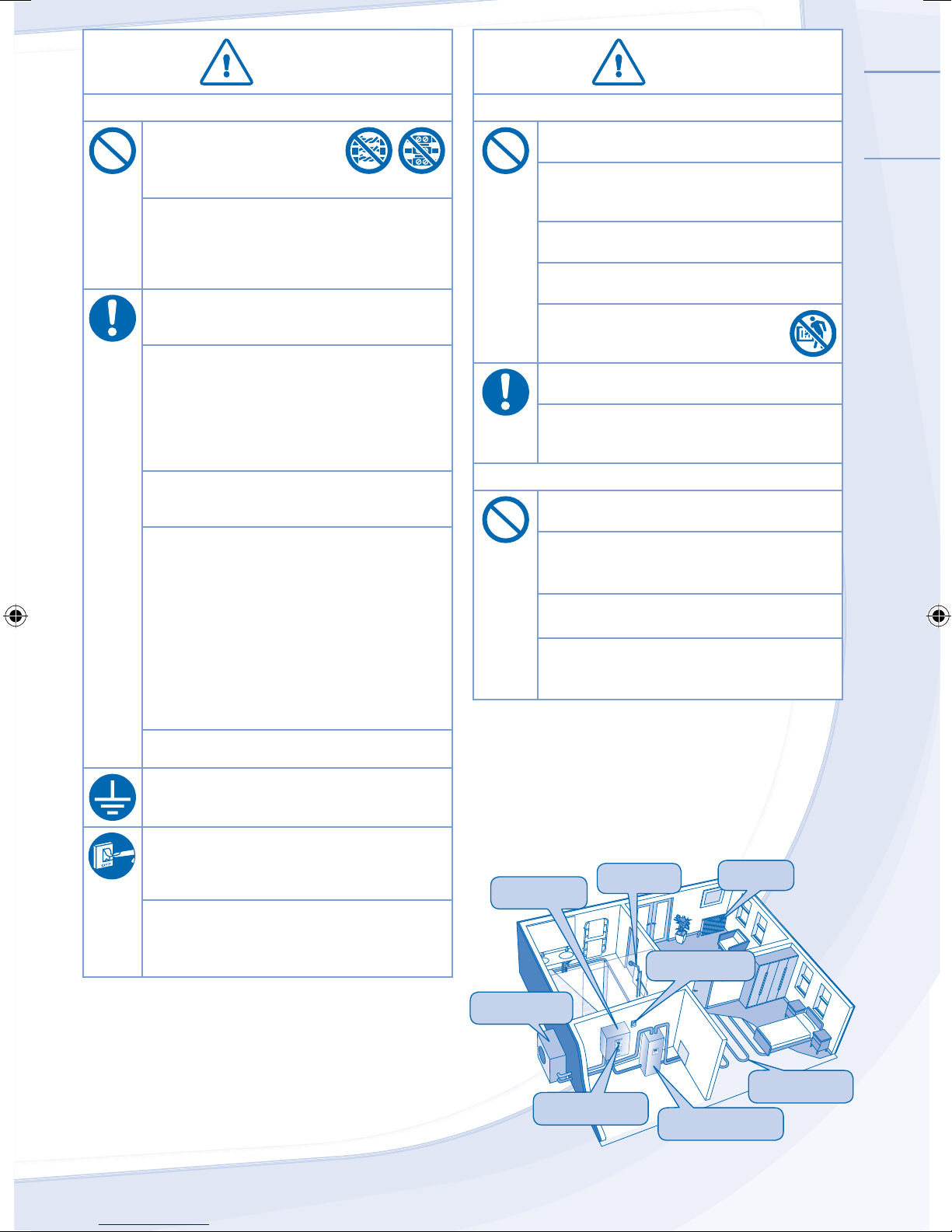

CAUTION
CAUTION
This sign warns of injury or damage to
property.
The instructions to be followed are classified by the following symbols:
This symbol denotes an action that is
PROHIBITED.
These symbols denote an actions that
is COMPULSORY.
WARNING
WARNING

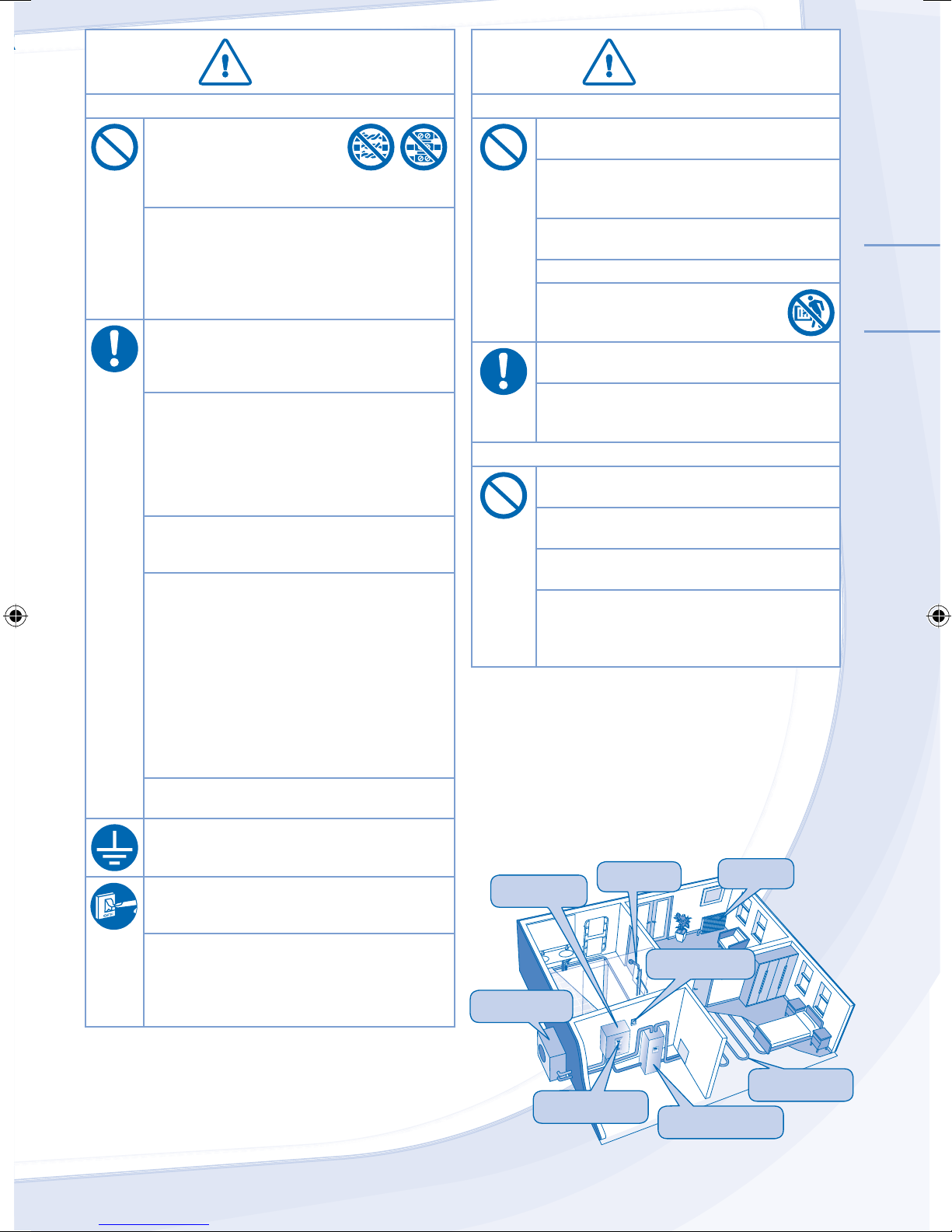

INDOOR UNIT AND OUTDOOR UNIT
This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not
play with the appliance.
Please consult authorized dealer or specialist to clean
the internal parts, repair, install, remove and reinstall the
unit. Improper installation and handling will cause leakage,
electric shock or fire.
Do not install the unit in a potentially explosive or flammable
atmosphere. Failure to do so could result in fire.
Do not insert your fingers or other objects into the
indoor or outdoor unit, rotating parts may cause
injury.
Do not touch the outdoor unit during lightning, it may cause
electric shock.
Do not sit or step on the unit, you may fall down
accidentally.
Do not install the indoor unit at outdoor. This is designed for
indoor installation only.
F568056_YS0311-0.indb 2F568056_YS0311-0.indb 2 07-Jun-11 7:23:24 PM07-Jun-11 7:23:24 PM

ENGLISH
3
CAUTION
CAUTION
INDOOR UNIT AND OUTDOOR UNIT
Do not wash the indoor unit with water,
benzene, thinner or scouring powder.
Do not install the unit close to any combustible
equipment or at bathroom. Otherwise, it may
cause electric shock or fire.
Do not touch the water discharge pipe at the
indoor unit during operation.
Do not place anything on top or beneath of the
unit.
Do not touch the sharp aluminium fin,
sharp parts may cause injury.
Ensure drainage pipe is connected properly.
Otherwise, leakage may occur.
After long period of use, make sure the
installation rack does not deteriorate to prevent
the unit from falling down.
CONTROL PANEL
Do not let the control panel get wet. Otherwise,
it may cause electric shock or fire.
Do not press the buttons on the control panel
with hard, pointed objects. Otherwise, it may
damage the unit.
Do not wash the control panel with water,
benzene, thinner or scouring powder.
Do
not inspect or service the control panel by
not inspect or service the control panel by
yourself. Please consult authorized dealer.
yourself. Please consult authorized dealer.
Otherwise, it may cause injury if mishandling.
WARNING
WARNING
POWER SUPPLY
Do not use modified cord,
joint cord, extension cord or
unspecified cord to prevent
overheating and fire.
To prevent overheating, fire or electric shock:
• Do not share the same power outlet with other
equipment.
• Do not operate with wet hands.
• Do not over bend the power supply cord.
If the supply cord is damage, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
This unit is equipped with Residue Current Circuit
Breaker (RCCB). It is strongly recommended to
check the operation of the RCCB after installation
and periodically after servicing or maintenance by
authorized dealer to ensure it is in good working
order. Otherwise, it may cause electrical shock or
fire in case of malfunction.
It is strongly recommended to install Residual
Current Device (RCD) on-site to prevent electric
shock or fire.
Stop using the product when any abnormality/
failure occurs and disconnect the power plug or
turn off the power switch and breaker.
(Risk of smoke/fire/electric shock)
Examples of abnormality/failure
• The RCCB switches off by itself.
• Burning smell, abnormal noise or vibration
sound is observed when the unit is in use.
• Hot water keeps on coming off the unit.
Contact immediately your local dealer for
maintenance/repair.
It is recommended to wear gloves during servicing
or maintenance in order to avoid hazard.
This equipment must be earthed to prevent
electrical shock or fire.
Prevent electric shock by switching off the power
supply when:
- Before cleaning or servicing.
- Extended non-use.
This appliance is for multiple uses. All power
supply circuits must be turn off before access to
any of the terminals in the indoor unit, to avoid
electrical shock, burn or fatal injury.
/
/
Floor Heating
Panel
Control Panel
Power Supply
Water Tank Unit
Indoor Unit
Outdoor Unit
Shower
F568056_YS0311-0.indb 3F568056_YS0311-0.indb 3 07-Jun-11 7:23:29 PM07-Jun-11 7:23:29 PM

4
CONTROL PANEL
• Some functions described in this manual may not be applicable to your unit.
• Consult your nearest authorized dealer for further information.
• For normal operation, the
ERROR
RESET
and
PUMPDW
buttons are not in use.
Notes:
• The current day and time need to be set when:
- The power is turned on for the first time.
- After a long time has elapsed since the power was last
turned on.
• The current time that has been set will be the standard
time for all the Timer operations.

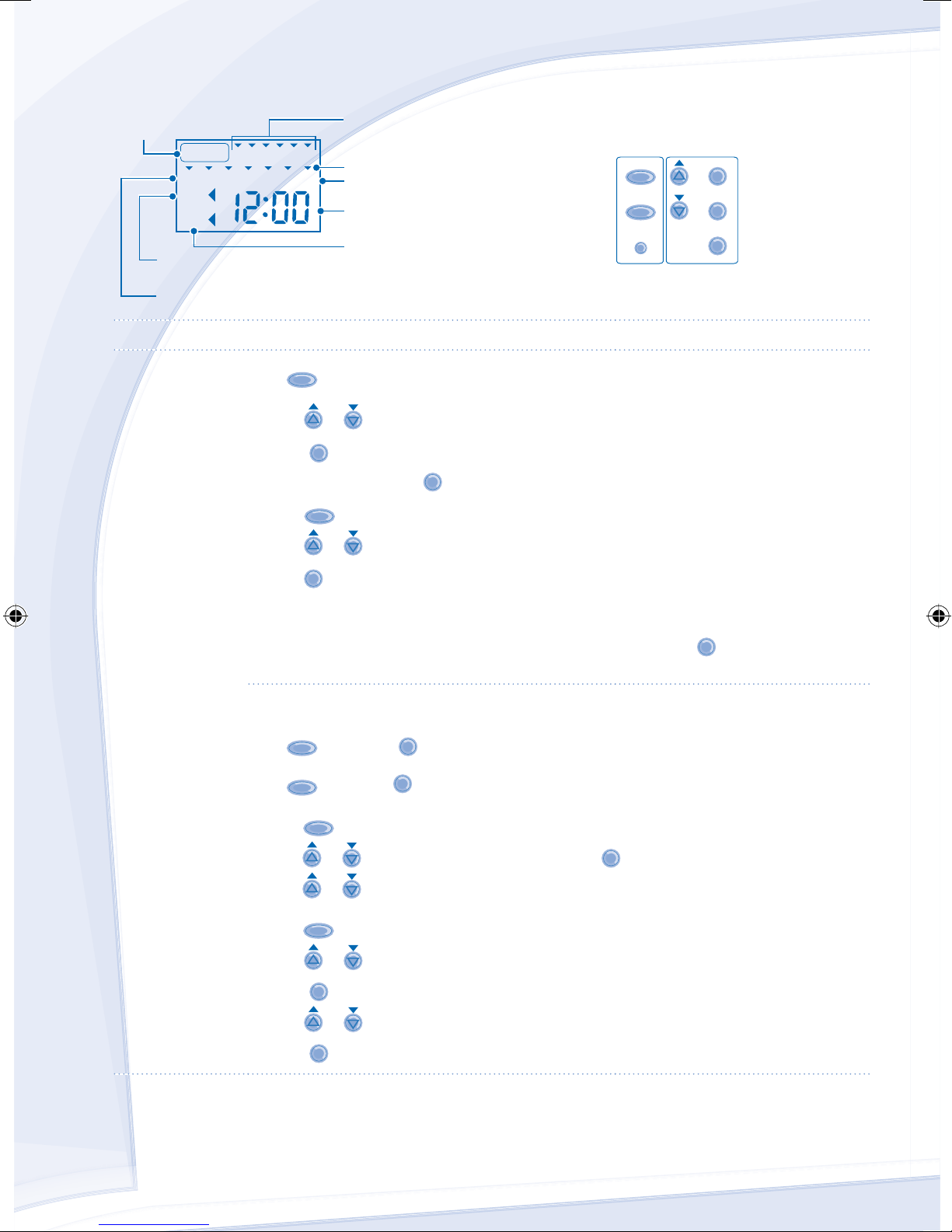

1. Press
CLOCK
.
2. Press or to set current day.
3. Press
SET
to confirm.
4. Repeat steps 2 and 3 to set the current time.
CONTROL PANEL PREPARATION
Setting Current Day and Time

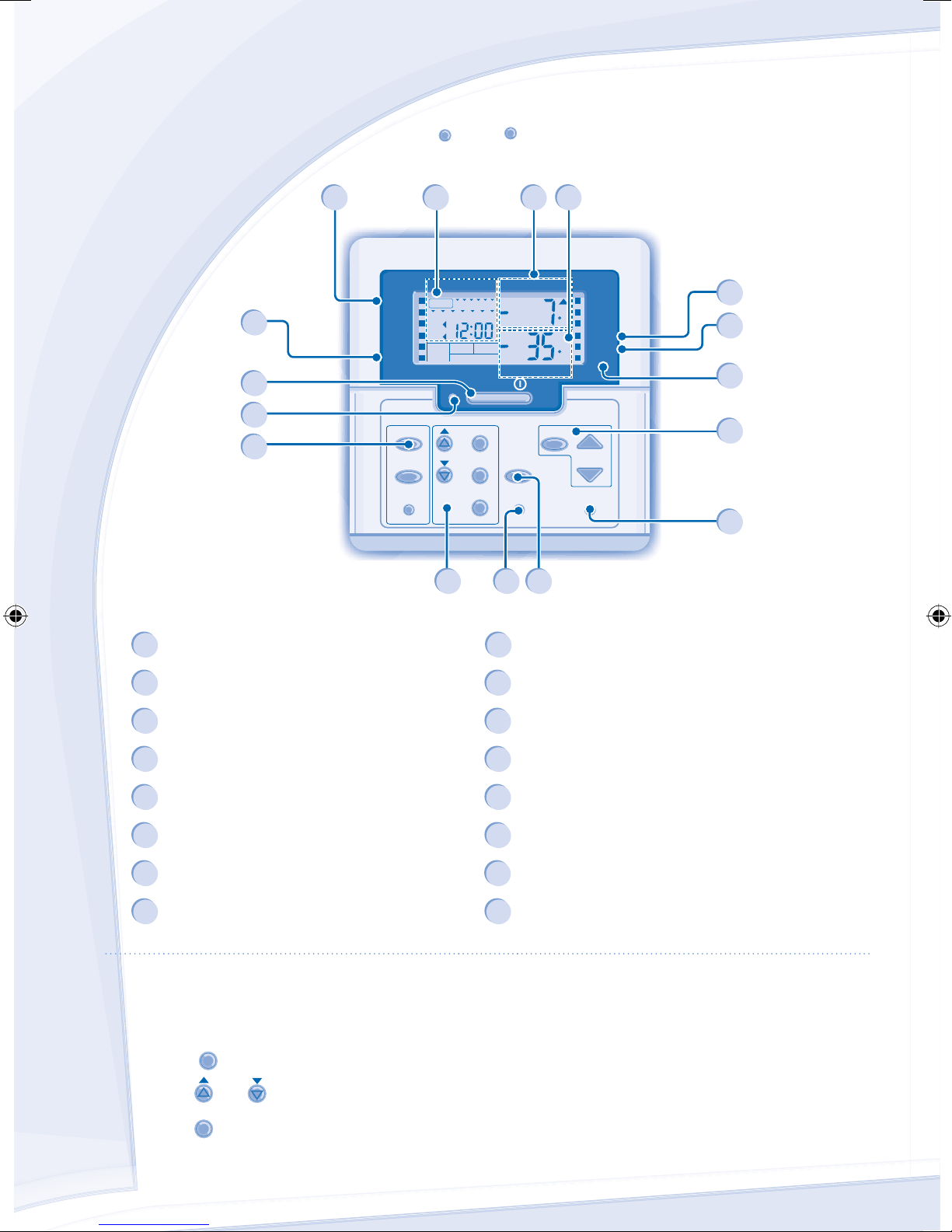

1OFF/ON Button 9System Pumpdown Mode OFF/ON Indicator
2Operation LED 10 System Status Check Mode OFF/ON Indicator
3Timer Setting Group Buttons 11 System Setting Mode OFF/ON Indicator
4System Setting Mode Buttons 12 Water Outlet Temperature Display
5Error Reset Button 13 Outdoor Ambient Temperature Display
6Quiet Operation Button 14 Timer/Clock Setting Display
7System Pumpdown Mode Button 15 Heat Mode OFF/ON Indicator
8System Status Check Mode Buttons 16 Quiet Operation OFF/ON Indicator
MODE
OPERATION
QUIET
TANK
ACTUAL
BOOSTER
TIMER OUTDOOR
HEAT
SETTING
STATUS
PUMPDW
WATER OUTLET
C
C
SET
SELECT
CANCEL ERROR
RESET
SETTING STATUS
SEARCH
PUMPDWCLOCK
CHECK
OFF/ON
QUIET
OFF/ON
TIMER
QUIET
TIMER
1
MON TUE WEDTHU FRI SAT SUN
23456
ON
OFF
16
1
14
9
8
11
10
13
7
12
6
3
2
15
4 5
F568056_YS0311-0.indb 4F568056_YS0311-0.indb 4 07-Jun-11 7:23:35 PM07-Jun-11 7:23:35 PM

ENGLISH
5
BASIC OPERATION
ADVANCE OPERATION
OFF /ON
TO TURN ON OR OFF THE UNIT
• When unit is ON, operation LED is lit and the actual temperature for water outlet and outdoor ambient are shown on the
control panel display.
• The outdoor unit will provide heating capacity to the indoor unit.
QUIET
TO ENJOY QUIET ENVIRONMENT
• This operation reduces outdoor unit noise. In this condition, it may cause decrease in heating capacity.
STATUS
SEARCH
CHECK
SYSTEM STATUS CHECK MODE
1. Press
CHECK
for 5 seconds to enter STATUS mode.
2. Press or to check the Water Inlet Temperature, Compressor Running Frequency or Error History.
• Press
C
AN
C
E
L
to exit STATUS mode.
• Once STATUS mode is entered, “STATUS” indicator is ON.
• STATUS mode cannot be activated when the “SETTING” indicator is ON.
• It is strongly recommended to contact the nearest authorized dealer to change the water temperature range.
• Using the control panel could set the temperature range for water outlet temperature and outdoor ambient temperature.
1. Press
SET
for 5 seconds to enter “SETTING” mode.
“SETTING” indicator is ON.
SYSTEM SETTING MODE
SET
SELECT
CANCEL
SETTING
OPERATION
ACTUAL
BOOSTER
TIMER OUTDOOR
SETTING
STATUS
PUMPDW
WATER OUTLET
C
ON
HEAT
QUIET
Temperature display
SETTING indicator
Parameter *
2. Press or to choose a parameter.
3. After selecting the desired parameter,
press
SELECT
to enter the parameter.
4. Press or to set the desired temperature.
5. Press
SET
again to confirm the setting.
• Repeat steps 2 to 5 to set other parameters.
Operation
Mode Parameter * Description
HEAT Low outdoor ambient set temperature (-15°C ~ 15°C).
Water
Temperature
Outdoor
Temperature
HEAT High outdoor ambient set temperature (-15°C ~ 15°C).
HEAT
Water outlet set temperature at low outdoor ambient
temperature (25°C ~ 55°C).
HEAT
Water outlet set temperature at high outdoor ambient
temperature (25°C ~ 55°C).
HEAT
OFF
Heating OFF selection (YES/NO)
Set temperature for turning OFF heating operation (-20°C ~ -5°C).
WATER TEMPERATURE THERMO SHIFT SETTING
1. Press
SET
within 5 seconds.
• Repeat steps 3 to 5 to set the desired shift temperature (-5°C ~ 5°C).
Notes:
• Press
C
AN
C
E
L
or wait 30 seconds to exit “SETTING” mode.
• The setting temperature will be stored in the system once confirm.
• “SETTING” mode cannot be activated when the “PUMPDW” and “STATUS” indicator is ON.
F568056_YS0311-0.indb 5F568056_YS0311-0.indb 5 07-Jun-11 7:23:41 PM07-Jun-11 7:23:41 PM

6
Timer Display
TIMER
1
MON TUE WEDTHU FRI SAT SUN
2 3 4 5 6
ON
OFF
Lights up if Timer
operation is selected
Day to be selected
ON Timer
To automatically switch “ON” the unit
6 different programs can be set in a day (1 ~ 6)
Indicates the selected day
Indicates the next timer operation day
Time to be selected (10 minutes step)
OFF Timer
To automatically switch “OFF” the unit
SET
SELECT
CANCEL
SETTING
CLOCK
OFF/ON
TIMER
Function Step
Enter timer mode Press
TIMER
.
Set day & time 1.
Press or to select your desired day.
2. Press
SELECT
to confirm
3. “1” will be blinking, press
SELECT
to set program 1.
4. Press
OFF/ON
to select ON or OFF timer.
5. Press or to select your desired time.
6. Press
SET
to confirm program 1. The selected day will be highlighted with ▼.
• After 2 seconds, the display will move to the next program.
7. Repeat steps 4 to 7 to set programs 2 to 6.
• During timer setup, if no button is pressed within 30 seconds, or if the
SET
button is pressed the
setting at that moment is confirmed and timer setup is ended.
Add/Modify timer Repeat the steps above.
Disable timer Press
TIMER
, then press
CANCEL
.
Enable timer Press
TIMER
, then press
SET
.
Check timer 1. Press
TIMER
.
2. Press or until your desired day is shown, press
SELECT
to confirm your selection.
3. Press or to check the set programs.
Cancel timer 1. Press
TIMER
.
2. Press or until your desired day is shown.
3. Press
SELECT
to enter program setting.
4. Press or until your desired program is shown.
5. Press
CANCEL
to cancel the program.
WEEKLY TIMER SETTING
Notes:
• You can set the Timer for each day of the week (Monday to Sunday) with 6 programs per day.
• When the unit is switched on by the ON TIMER, it will use the previously set temperature to control the water outlet temperature.
• Same timer program cannot be set in the same day.
• You may also select collective days with same timer setting.
• Promotes energy saving by allowing you to set up to 6 programs in any given day.
F568056_YS0311-0.indb 6F568056_YS0311-0.indb 6 07-Jun-11 7:23:47 PM07-Jun-11 7:23:47 PM

ENGLISH
7
0.2
0.40
0.30.1
MPa
TIMER OUTDOOR
HEAT
SETTING
STATUS
PUMPDW
QUIET
WATEROUTLET
C
C
OFF/ON
TIMER
1
MONTUEWEDTHU FRI SAT SUN
SOLAR REMOTE
NOTAVAILABLE
2 3 4 56
ON
OFF
INDOOR UNIT
CAUTION
• Switch off the power supply before cleaning.

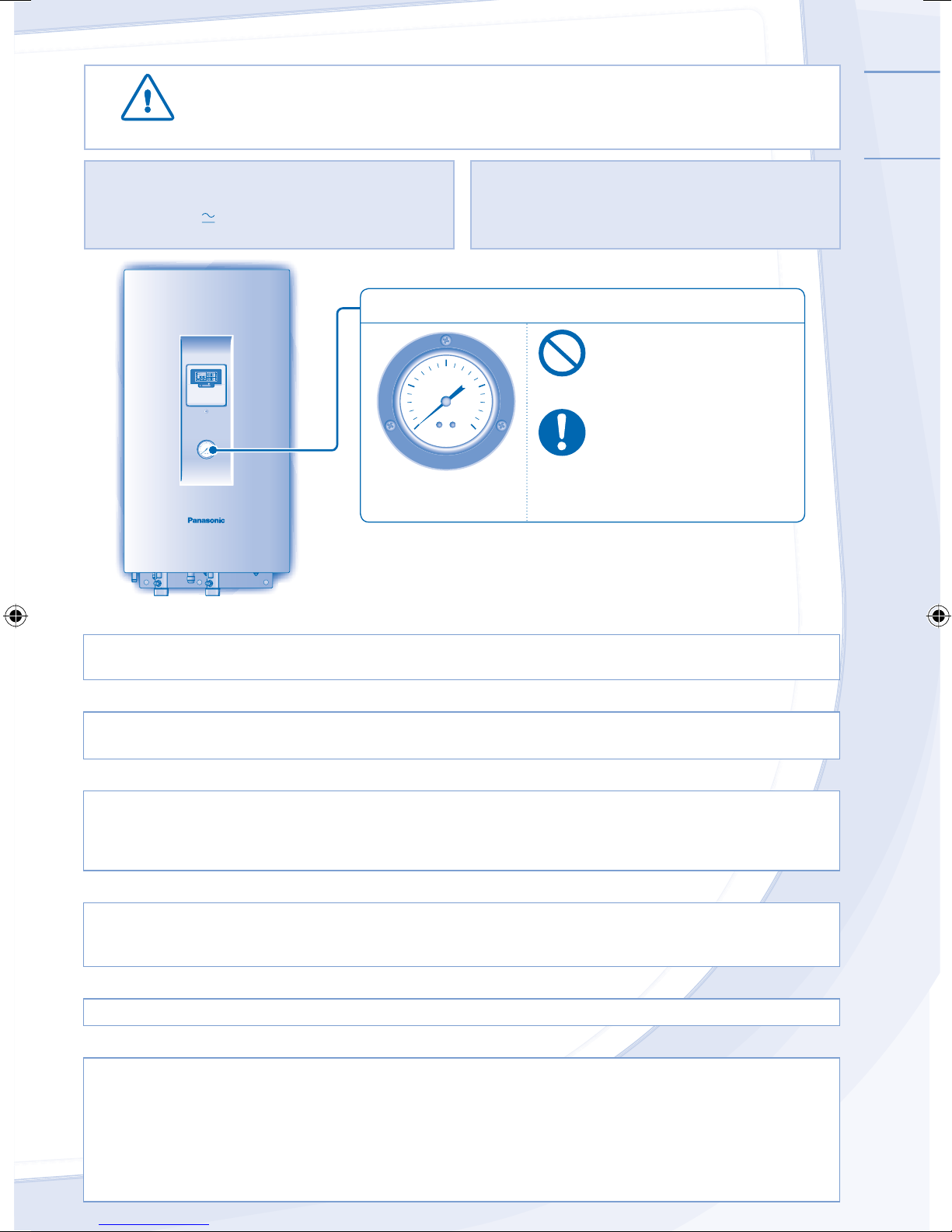

WATER PRESSURE GAUGE
WATER PRESSURE GAUGE
0.2
0.40
0.30.1
MPa
• Do not press or hit the glass
cover with hard, pointed
objects. This may damage the
unit.
• Ensure that the water
pressure is between 0.05 to
0.2 MPa (0.1 MPa = 1 bar).
• In case the water pressure is
out of the above range, please
consult authorized dealer.
CLEANING INSTRUCTIONS
CLEANING INSTRUCTIONS
HINT
HINT
• Do not use benzene, thinner or scouring powder.
• Use only soap ( pH7) or neutral household detergent.
• Do not use water hotter than 40°C.
• To ensure optimal performance of the unit, cleaning
maintenance has to be carried out at regular intervals.
Please consult authorized dealer.
INDOOR UNIT & CONTROL PANEL
• Do not splash water directly.
• Wipe the unit gently with a soft, dry cloth.
EXTERNAL FILTER
• Please clean the external filter at least once a year. Fail to do so might cause filter clogged, consequent system
breakdown. Please consult authorized dealer.
OUTDOOR UNIT
• Do not obstruct the air inlet and air outlet vents, it may cause low performance or breakdown. Please remove obstacles to
assure the ventilation.
• During winter, please clean and remove the snow near outdoor unit so that the snow does no cover the air inlet and air
outlet vents.
INSPECTION
• In order to ensure optimal performance of the unit, seasonal inspections on the unit, external filter and field wiring have to
be carried out at regular intervals. This maintenance should be carried out by authorized dealer.
• Clear any obstruction at the air inlet and air outlet vents of outdoor unit.
FOR EXTENDED NON-USE
• Turn off the power supply.
NON SERVICEABLE CRITERIAS
NON SERVICEABLE CRITERIAS
TURN OFF POWER SUPPLY then please consult authorized dealer under the following conditions:
• Abnormal noise during operation.
• Water/foreign particles have entered the control panel.
• Water leaks from Indoor unit.
• Circuit breaker switches off frequently.
• Power cord becomes unnaturally warm.
F568056_YS0311-0.indb 7F568056_YS0311-0.indb 7 07-Jun-11 7:23:54 PM07-Jun-11 7:23:54 PM

8
TROUBLESHOOTING
The following symptoms do not indicate malfunction.
The following symptoms do not indicate malfunction.
SYMPTOM
SYMPTOM
CAUSE
CAUSE
Water flowing sound during operation. ►• Refrigerant flow inside the unit.
Operation is delayed a few minutes after restart. ►• The delay is a protection to the unit’s compressor.
Outdoor unit emits water/steam. ►• Condensation or evaporation occurs on pipes.
Outdoor unit emits steam during heating mode. ►• This is due to defrost operation happens at the heat
exchanger.
Outdoor unit does not operate. ►• When the outdoor temperature is out of the operation
condition range, the heatpump system enter protection
control.
Air-to-Water Heatpump system operation will turn off. ►• If indoor unit water inlet temperature is lower than 20°C.
Please set the heater of tank more than 20°C.
System difficult to heat-up. ►• When heating is operated by indoor unit together with
floor heating or panel heater simultaneously, there
may be case where warm water temperature is getting
lower and cause floor heating or panel heater heat-up is
weaken.
• When outdoor air temperature is low, it may be difficult to
get warm.
• Is the snow pile blocking the discharge outlet or intake
inlet of outdoor unit.
• When water outlet set temperature is low, it may be
difficult to get warm.
System cannot get warm instantly. ►• Due to the nature of the heatpump system, it may take
some time to heat-up the water if the unit is operated
from cold-start.
Operation starts after power resumes. ►• Auto restart is in function and operates under.
Check the following before calling for servicing.
Check the following before calling for servicing.
SYMPTOM
SYMPTOM
CHECK
CHECK
Heating operation is not working efficiently. ►• Set the temperature correctly.
• Is the panel heater valve closed.
• Clear any obstruction at the air inlet and air outlet vents
of outdoor unit.
Noisy during operation. ►• Check if the unit has been installed at an incline or the
cover is not closed properly.
The unit does not work. ►• Check if the circuit breaker is tripped.
Operation LED is no lit or control panel display
is blank.
►• Is the power supply off or power failure.
The operation LED blinks and error code appear on control panel display.
The operation LED blinks and error code appear on control panel display.
TIMER
TIMER
1
MON TUE WEDTHU FRI SAT SUN
2 3 4 5 6
ON
OFF
• Turn the unit off and reveal the error code to authorized dealer.
• Timer operation cancel when error code occur.
F568056_YS0311-0.indb 8F568056_YS0311-0.indb 8 07-Jun-11 7:23:59 PM07-Jun-11 7:23:59 PM

ENGLISH
9
Information for Users on Collection and Disposal of Old Equipment
These symbols on the products, packaging, and/or accompanying documents mean that used electrical and
electronic products should not be mixed with general household waste.
For proper treatment, recovery and recycling of old products, please take them to applicable collection points,
in accordance with your national legislation and the Directives 2002/96/EC and 2006/66/EC.
By disposing of these products correctly, you will help to save valuable resources and prevent any potential
negative effects on human health and the environment which could otherwise arise from inappropriate waste
handling.
For more information about collection and recycling of old products, please contact your local municipality,
your waste disposal service or the point of sale where you purchased the items.
Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.
For business users in the European Union
If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further
information.
[Information on Disposal in other Countries outside the European Union]
These symbols are only valid in the European Union. If you wish to discard these items, please contact your
local authorities or dealer and ask for the correct method of disposal.
INFORMATION
F568056_YS0311-0.indb 9F568056_YS0311-0.indb 9 07-Jun-11 7:24:05 PM07-Jun-11 7:24:05 PM

10
• Panasonics Luft-till-Vatten-Värmepump är ett split-system
som består av endast en inomhusenhet och en utomhusenhet.
Det här systemet är tillverkat för att användas med Panasonics
ackumulatortank. Om du använder Panasonics Luft-till-Vatten-
Värmepump med en ackumulatortank från en annan tillverkare än
Panasonic, kan Panasonic varken garantera god prestanda eller
tillförlitlig drift.
• I denna manual beskrivs hur du använder värmepumpsystemet
mellan inomhus- och utomhusenheterna enbart.
• För annan användning av t.ex. vattentank, värmeelement och
golvvärmesystem, se bruksanvisningen från respektive tillverkare.
SÄKERHETSFÖRESKRIFTER
Tack för ditt inköp av
Panasonic -produkt
INNEHÅLLSFÖRTECKNING
INNEHÅLLSFÖRTECKNING
SÄKERHETSFÖRESKRIFTER
10~11
KONTROLLPANEL
12~14
INOMHUSDEL
15
PROBLEMLÖSNING
16
INFORMATION
17
OBS
OBS
Bilderna i denna skötselanvisning
är endast illustrativa och kan därför
skilja sig från den faktiska modellen.
Förändringar kan göras utan
föregående meddelande angående
framtida förbättringar.
TILLÅTNA
TILLÅTNA
DRIFTSFÖRHÅLLANDEN
DRIFTSFÖRHÅLLANDEN
Vattenutloppstemperatur
(°C) Inomhus
VÄRME Max. 55
Min. 25
Omgivningstemperatur
(°C) Utomhus
VÄRME Max. 35
Min. -20
MÄRK : Då utomhustemperaturen är
utanför temperaturområdet
ovan, sjunker
uppvärmningskapaciteten
avsevärt och utomhusenheten
kan stoppa för skyddskontroll.
För att undvika skada på dig själv, skada på andra, eller skada på
egendom, var god iaktta följande.
Felaktig användning orsakad av att skötselanvisningen inte följts kan leda
till skador, nedan klassas deras allvar:
VARNING
VARNING
Denna symbol varnar för dödsfara eller
allvarliga skador.
FÖRSIKTIGHET
FÖRSIKTIGHET
Denna symbol varnar för personskada eller
skada på egendom.
Instruktioner klassificeras med följande symboler:
Denna symbol betecknar en handling
som är FÖRBJUDEN.
Denna symbol betecknar ett
handhavande som MÅSTE UTFÖRAS.
VARNING
VARNING
INOMHUS- OCH UTOMHUSENHET
INOMHUS- OCH UTOMHUSENHET
Denna apparat är inte avsedd att användas av personer
(inklusive barn) med reducerad fysiska, sensoriska eller
mentala färdigheter, eller brist på erfarenhet och kunskap,
ifall de inte övervakats eller instruerats om användandet av
apparaten av en person som ansvarar för deras säkerhet.
Barn bör övervakas för att se till att de inte leker med
apparaten.
Var god konsultera auktoriserad återförsäljare eller specialist
för att rengöra de inre delarna, reparera, installera, avlägsna
och återinstallera enheten. Felaktig installation och hantering
orsakar läckage, elchock eller eldsvåda.
Installera inte enheten i en potentiellt explosiv eller
lättantändlig miljö. Underlåtenhet i detta kan resultera i skada
till följd av eldsvåda.
För inte in dina fingrar eller andra föremål i
inomhus- eller utomhusenheten, eftersom
roterande delar kan orsaka personskada.
Rör inte utomhusenheten under blixtoväder, då det kan
orsaka elstöt.
Sitt inte och ställ dig inte på enheten, eftersom du
då kan trilla och skada dig.
Installera inte inomhusenheten utomhus. Den är endast
utformad för installation inomhus.
F568056_YS0311-0.indb 10F568056_YS0311-0.indb 10 07-Jun-11 7:24:10 PM07-Jun-11 7:24:10 PM

SVENSKA
11
/
/
FÖRSIKTIGHET
FÖRSIKTIGHET
INOMHUS- OCH UTOMHUSENHET
INOMHUS- OCH UTOMHUSENHET
Tvätta inte inomhusenheten med vatten,
bensen, thinner eller skurpulver.
Installera inte enheten nära någon antändbar
utrustning eller i våtrum. Det finns i så fall risk
för elstöt eller eldsvåda.
Rör inte utgående varmvattenrör vid
inomhusenheten under användning.
Ställ ingenting ovanpå eller under enheten.
Rör inte den vassa aluminiumflänsen,
eftersom vassa delar kan orsaka
personskada.
Se till så att dräneringsslangen är korrekt
ansluten. Annars kan läckage uppstå.
Efter en längre tids användning, se till så att
monteringskonsolen inte är försvagad för att
undvika att enheten faller ner.
KONTROLLPANEL
Låt inte kontrollpanelen bli våt. Det finns i så fall
risk för elstöt eller eldsvåda.
Tryck inte på knapparna på kontrollpanelen med
hårda, spetsiga föremål. Det kan i så fall orsaka
skada på enheten.
Tvätta inte kontrollpanelen med vatten, bensen,
thinner eller skurningspulver.
Utför inte kontroll eller service av kontrollpanelen
själv. Var god rådfråga auktoriserad återförsäljare.
Detta kan annars orsaka personskada, om det
görs på fel sätt.
VARNING
VARNING
STRÖMFÖRSÖRJNING
Använd inte modifierad sladd,
förgreningssladd,
förlängningssladd eller
ospecificerad sladd för att undvika
överhettning och eldsvåda.
För att förhindra överhettning, eldsvåda eller
elchock:
• Dela inte det använda uttaget med annan
utrustning.
• Manövrera inte enheten med våta händer.
• Böj inte elsladden för mycket.
Om elkabeln är skadad måste den bytas av
tillverkaren eller auktoriserad serviceverkstad eller
motsvarande behörig person för att undvika skador.
Denna enhet är utrustad med Jordfelsskydd
(RCCB). Du rekommenderas starkt att kontrollera
RCCB:ns drift efter installationen och med
jämna mellanrum efter service eller underhåll av
auktoriserad återförsäljare för att försäkra dig om
att den är i gott skick. Annars kan den orsaka elstöt
eller eldsvåda, ifall fel uppstår på den.
Du rekommenderas starkt att installera den med
Restströmenhet (RCD) på platsen för att förhindra
elstöt eller brand.
Sluta använda produkten om något onormalt/fel
uppträder och koppla ur strömkontakten eller stäng
av med strömväxlaren och brytaren.
(Risk för rök/eld/elstöt)
Exempel på vad som är onormalt/fel
• RCCB:n stängs av av sig själv.
• Bränd lukt, onormala störljud eller vibrationsljud
kan observeras då enheten är i drift.
• Varmt vatten fortsätter komma från enheten.
Kontakta omedelbart din lokala återförsäljare för
underhåll/reparation.
Det rekommenderas att man har på sig handskar
under service och underhåll för att undvika skada.
Utrustningen måste jordas för att förhindra elstötar
och brand.
Undvik elstöt genom att stänga av
strömförsörjningen då:
- Före rengöring eller service.
- Längre tid utan användning.
Denna apparat är till för flera användare. Alla
strömförsörjningskretsar måste vara avstängda
innan något av uttagen på inomhusenheten
används för att undvika elektrisk stöt, brand eller
dödlig skada.
Golvupp-värmning
Panel
Kontroll-panel
Strömför-sörjning
Vatten-tankenhet
Inom-husdel
Utom-husdelen
Dusch
F568056_YS0311-0.indb 11F568056_YS0311-0.indb 11 07-Jun-11 7:24:15 PM07-Jun-11 7:24:15 PM

12
KONTROLLPANEL
• En del av funktionerna som beskrivs i denna manual kanske inte finns tillgängliga på din enhet.
• Rådfråga din närmaste auktoriserade återförsäljare för mer information.
• Under normal användning används inte knapparna
ERROR
RESET
eller
PUMPDW
.
Noteringar:
• Den aktuella dagen och tiden behöver ställas in då:
- Strömmen sätts på första gången.
- En lång tid gått sedan strömmen senast sattes på.
• Den aktuella tiden som har ställts in blir standardtid för
alla Timerfunktioner.
1. Tryck på
CLOCK
.
2. Tryck på eller för att ställa in aktuell dag.
3. Tryck på
SET
för att bekräfta.
4. Upprepa steg 2 och 3 för att ställa in aktuell tid.
KONTROLLPANELFÖRBEREDELSE
Ställa in Aktuell Dag och Tid
1Knappen OFF/ON 9Systemutpumpningsläge OFF/ON-indikator
2Driftlampa 10 Kontrollera Systemstatusläge OFF/ON-indikator
3Timerinställningsgruppknappar 11 Systeminställningsläge OFF/ON-indikator
4Lägesknappar 12 Display för Utgående vattentemperatur
5Knappen Felåterställning 13 Display för Utetemperaturen
6Knappen Tyst Drift 14 Timer/Klockinställningsdisplay
7Utpumpningsknapp 15 Värmeläge OFF/ON-indikator
8Knappar för kontroll av systemstatus 16 Tyst Drift OFF/ON-indikator
MODE
OPERATION
QUIET
TANK
ACTUAL
BOOSTER
TIMER OUTDOOR
HEAT
SETTING
STATUS
PUMPDW
WATER OUTLET
C
C
SET
SELECT
CANCEL ERROR
RESET
SETTING STATUS
SEARCH
PUMPDWCLOCK
CHECK
OFF/ON
QUIET
OFF/ON
TIMER
QUIET
TIMER
1
MON TUE WEDTHU FRI SAT SUN
23456
ON
OFF
16
1
14
9
8
11
10
13
7
12
6
3
2
15
4 5
F568056_YS0311-0.indb 12F568056_YS0311-0.indb 12 07-Jun-11 7:24:21 PM07-Jun-11 7:24:21 PM

SVENSKA
13
GRUNDLÄGGANDE ANVÄNDNING
AVANCERAD ANVÄNDNING
OFF /ON
SÄTTA PÅ OCH STÄNGA AV ENHETEN
• Då enheten är på (ON), är driftlampan tänd och den faktiska temperaturen för vattenutloppet och utomhusomgivningen
visas på kontrollpaneldisplayen.
• Utomhusenheten förser inomhusenheten med värmningskapacitet.
QUIET
FÖR ATT FÅ EN TYST OMGIVNING
• Denna funktion reducerar utomhusenhetens störljud. I detta läge kan uppvärmningskapaciteten minskas.
STATUS
SEARCH
CHECK
KONTROLLERA SYSTEMSTATUSLÄGE
1. Tryck in
CHECK
i 5 sekunder för att gå till läget STATUS.
2. Tryck på eller för att kontrollera Vatteninloppstemperaturen, Kompressordriftsfrekvensen eller Felhistorian.
• Tryck på
C
AN
C
E
L
för att gå ur läget STATUS.
• Då läget STATUS aktiverats, är “STATUS”-indikatorn på (ON).
• Läget STATUS kan inte aktiveras när indikatorn “SETTING” lyser.
• Du rekommenderas starkt att kontakta närmaste auktoriserade återförsäljare för att ändra vattentemperaturområdet.
• Med kontrollpanelen kan du ställa in temperaturområdet för vattenutloppstemperaturen och den omgivande
utomhustemperaturen.
1. Tryck in
SET
i 5 sekunder för att gå till läget SETTING.
“SETTING”-indikatorn är på (ON).
SYSTEMINSTÄLLNINGSLÄGE
SET
SELECT
CANCEL
SETTING
OPERATION
ACTUAL
BOOSTER
TIMER OUTDOOR
SETTING
STATUS
PUMPDW
WATER OUTLET
C
ON
HEAT
QUIET
Temperaturdisplay
SETTING-indikator
Parameter *
2. Tryck på eller för att välja en parameter.
3. Efter att du valt önskad parameter, tryck på
SELECT
för att
gå till parametern.
4. Tryck på eller för att ställa in den önskade temperaturen.
5. Tryck på
SET
igen för att bekräfta inställningen.
• Repetera steg 2 till 5 för att ställa in andra parametrar.
Driftsläge Parameter * Beskrivning
HEAT Låg utomhustemperatur inställd (-15°C ~ 15°C).
Vattentemperatur
Utomhustemperatur
HEAT Hög utomhustemperatur inställd (-15°C ~ 15°C).
HEAT
Vattenutloppstemperaturen inställd vid låg omgivande
utomhustemperatur (25°C ~ 55°C).
HEAT
Vattenutloppstemperaturen inställd vid hög omgivande
utomhustemperatur (25°C ~ 55°C).
HEAT
OFF
Valet värmning OFF (AV) (YES / NO (JA / NEJ))
Inställd temperatur för ställande av värmardriften till OFF (-20°C ~ -5°C).
VATTENTEMPERATUR TERMOVÄXLINGSINSTÄLLNING
1. Tryck på
SET
inom 5 sekunder.
• Upprepa steg 3 till 5 för att ställa in önskad växlingstemperatur (-5°C ~ 5°C).
Noteringar:
• Tryck på
C
AN
C
E
L
eller vänta i 30 sekunder för att gå ur läget SETTING.
• Inställningstemperaturen kommer att lagras i systemet efter att den bekräftats.
• Läget “SETTING” kan inte aktiveras då “PUMPDW” -och “STATUS” -indikatorn är på (ON).
F568056_YS0311-0.indb 13F568056_YS0311-0.indb 13 07-Jun-11 7:24:27 PM07-Jun-11 7:24:27 PM

14
Timerdisplay
TIMER
1
MON TUE WEDTHU FRI SAT SUN
2 3 4 5 6
ON
OFF
Tänds om Timer-
drift väljs
Dag att välja
Timer PÅ (ON)
För att automatiskt växla enheten till ”ON”
6 olika program kan ställas in på en dag (1 - 6)
Indikerar den valda dagen
Indikerar dag för nästa timer-drift
Tid att välja (10 minuters-steg)
Timer AV (OFF)
För att automatiskt växla enheten till ”OFF”
SET
SELECT
CANCEL
SETTING
CLOCK
OFF/ON
TIMER
Funktion Steg
Gå till timerläge Tryck på
TIMER
.
Ställ in dag & tid 1.
Tryck på eller för att välja din önskade dag.
2. Tryck på
SELECT
för att bekräfta.
3. ”1” blinkar, tryck på
SELECT
för att ställa in program 1.
4. Tryck på
OFF/ON
för att välja ON eller OFF för timern.
5. Tryck på eller för att välja din önskade tid.
6. Tryck på
SET
för att bekräfta program 1. Den valda dagen markeras med ▼.
• Efter 2 sekunder flyttar displayen till nästa program.
7. Upprepa steg 4 till 7 för att ställa in program 2 till 6.
• Under timerinställningen, om ingen knapp trycks ner inom 30 sekunder, eller om knappen
SET
trycks ner, bekräftas inställningen vid det ögonblicket och timerinställningen avslutas.
Lägg till/Ändra timer Upprepa stegen ovan.
Inaktivera timer Tryck på
TIMER
, och tryck sedan på
CANCEL
.
Aktivera timer Tryck på
TIMER
, och tryck sedan på
SET
.
Kontrollera timer 1. Tryck på
TIMER
.
2. Tryck på eller tills din önskade dag visas, tryck på
SELECT
för att bekräfta ditt val.
3. Tryck på eller för att kontrollera de inställda programmen.
Ta bort timer 1. Tryck på
TIMER
.
2. Tryck på eller tills din önskade dag visas.
3. Tryck på
SELECT
för att gå till programinställning.
4. Tryck på eller tills ditt önskade program visas.
5. Tryck på
CANCEL
för att ta bort programmet.
VECKOVIS TIMERINSTÄLLNING
Noteringar:
• Du kan ställa in Timern för varje dag i veckan (Måndag till Söndag) med 6 program per dag.
• När enheten sätts på med Timer ON, används den tidigare inställda temperaturen för att kontrollera vattenutloppstemperaturen.
• Samma timerprogram kan inte ställas in samma dag.
• Du kan även välja samlade dagar med samma timerinställning.
• Gynnar energisparande genom att du kan ställa in upp till 6 program på en angiven dag.
F568056_YS0311-0.indb 14F568056_YS0311-0.indb 14 07-Jun-11 7:24:34 PM07-Jun-11 7:24:34 PM

SVENSKA
15
0.2
0.40
0.30.1
MPa
TIMER OUTDOOR
HEAT
SETTING
STATUS
PUMPDW
QUIET
WATEROUTLET
C
C
OFF/ON
TIMER
1
MONTUEWEDTHU FRI SAT SUN
SOLAR REMOTE
NOTAVAILABLE
2 3 4 56
ON
OFF
INOMHUSDEL
FÖRSIKTIGHET
• Slå ifrån strömmen innan rengöring.
VATTENTRYCKSMÄTARE
VATTENTRYCKSMÄTARE
0.2
0.40
0.30.1
MPa
• Tryck inte och slå inte på
glaslocket med hårda,
spetsiga föremål. Detta kan
skada enheten.
• Se till så att vattentrycket är
mellan 0,05 till 0,2 MPa
(0,1 MPa = 1 bar).
• Ifall vattentrycket är utanför
området ovan, var god
rådfråga auktoriserad
återförsäljare.
RENGÖRINGSINSTRUKTIONER
RENGÖRINGSINSTRUKTIONER
RÅD
RÅD
• Använd inte bensol, thinner eller skurpulver.
• Använd endast tvål ( pH7) eller neutrala
hushållsrengöringsmedel.
• Använd inte varmare vatten än 40°C.
• För att säkra optimal prestanda hos enheten, måste
rengöringsunderhåll utföras med jämna mellanrum. På
en smutsig enhet kan tekniska fel uppstå och du kan få
felkoden ”H99”. Var god rådfråga auktoriserad
återförsäljare.
INOMHUSDEL & KONTROLLPANELEN
• Stänk inte vatten direkt på enheten.
• Torka försiktigt med en torr, mjuk trasa.
EXTERNT FILTER
• Rengör det externa filtret minst en gång per år. Om du inte gör det kan det resultera i att filtret täpps igen, och att enheten
därigenom får driftstopp. Var god rådfråga auktoriserad återförsäljare.
UTOMHUSDELEN
• Hindra inte luftintag eller luftutlopp, då detta kan resultera i lägre prestanda eller sönderkörning. Var god avlägsna hinder
för att säkra ventileringen.
• Under vintern, var god rengör från och avlägsna snö nära utomhusenheten så att luftintag och luftutlopp inte täcks av snö.
INSPEKTION
• För att säkra optimal prestanda hos enheten, måste säsongsundersökningar på enheten, det externa filtret och
fältkabeldragningen utföras med jämna mellanrum. Detta underhåll bör utföras av en auktoriserad återförsäljare.
• Avlägsna eventuella hinder i luftintaget och luftutloppet på utomhusenheten.
OM VÄRMEPUMPEN INTE SKA ANVÄVDAS UNDER LÄNGRE TID
• Slå ifrån strömmen.
ICKE FUNKTIONSDUGLIGA KRITERIER
ICKE FUNKTIONSDUGLIGA KRITERIER
STÄNG AV STRÖMTILLFÖRSELN och rådfråga sedan auktoriserad återförsäljare under följande omständigheter:
• Onormala ljud vid drift.
• Vatten/främmande partiklar har kommit in i kontrollpanelen.
• Vattenläcka från inomhusenheten.
• Jordfelsbrytare eller säkring löser ut.
• Elkabeln överhettas.
F568056_YS0311-0.indb 15F568056_YS0311-0.indb 15 07-Jun-11 7:24:40 PM07-Jun-11 7:24:40 PM

16
PROBLEMLÖSNING
Följande symptom är ej tecken på tekniska fel.
Följande symptom är ej tecken på tekniska fel.
SYMPTOM
SYMPTOM
ORSAK
ORSAK
Låter som rinnande vatten under drift. ►• Flöde av köldmedium inuti enheten.
Driften fördröjs några minuter efter återstart. ►• Fördröjningen utgör ett skydd för enhetens kompressor.
Utomhusdelen avger vatten/ånga. ►• Kondensering eller avdunstning sker på rören.
Utomhusenheten släpper ut ånga i uppvärmningsläget. ►• Detta beror på avfrostningsfunktionen i värmeväxlaren.
Utomhusenheten fungerar inte. ►• Då utomhustemperaturen är utanför tillåtna
driftförhållanden, aktiveras värmepumpsystemets
säkerhetsfunktion.
Stängs Luft-till-Vatten värmepumpssystemet av. ►• Om temperaturen på inloppsvattnet till inomhusenheten
är lägre än 20°C. Ställ in temperaturen för tankens
värmare till minst 20°C.
Systemet har svårt med uppvärmningen. ►• Då uppvärmningen görs av inomhusenheten tillsammans
med golvvärme eller radiatorer samtidigt, kan det
förekomma att varmvattentemperaturen blir lägre
vilket ger upphov till att golvvärmen eller radiatorernas
uppvärmningsförmåga försvagas.
• Då lufttemperaturen utomhus är låg, kan uppvärmningen
försvåras.
• Blockeras utloppet eller inloppet på utomhusenheten av
en snöhög?
• Då utgående vattentemperatur är lågt inställd, kan
uppvärmningen försvåras.
Systemet blir inte varmt med en gång. ►• På grund av värmepumpsystemets utformning, kan det
ta lite tid att värma upp vattnet om enheten används från
kallstart.
Driften startar efter att strömmen satts på igen. ►• Automatisk återstart är igång och aktiveras.
Kontrollera följande innan du ringer för att få hjälp.
Kontrollera följande innan du ringer för att få hjälp.
SYMPTOM
SYMPTOM
KONTROLLERA
KONTROLLERA
Uppvärmningen fungerar inte effektivt. ►• Ställ in temperaturen korrekt.
• Är radiatorventilerna stängda?
• Ta bort eventuella hinder vid utomhusenhetens luftintag
och luftutlopp.
Det hörs oljud under drift. ►• Kontrollera ifall enheten har installerats med en lutning
eller om locket inte är stängt ordentligt.
Enheten fungerar inte. ►• Kontrollera ifall strömbrytaren är frånslagen.
Driftlampan tänds inte eller
kontrollpaneldisplayen är släckt.
►• Är strömmen av eller är det strömavbrott?
Driftlampan blinkar och felkod visas på kontrollpaneldisplayen.
Driftlampan blinkar och felkod visas på kontrollpaneldisplayen.
TIMER
TIMER
1
MON TUE WEDTHU FRI SAT SUN
2 3 4 5 6
ON
OFF
• Stäng av enheten och meddela felkoden till auktoriserad återförsäljare.
• Avbrott av timerdrift då felkod uppstår.
F568056_YS0311-0.indb 16F568056_YS0311-0.indb 16 07-Jun-11 7:24:46 PM07-Jun-11 7:24:46 PM

SVENSKA
17
Information för Användare om Insamling och Avyttring av Gammal Utrustning
Dessa symboler på produkterna, förpackningen, och/eller medföljande dokument betyder att använda
elektriska och elektroniska produkter inte får blandas med vanligt hushållsavfall.
För riktig behandling, återställande behandling och återvinning av gamla produkter, var god ta dem till
tillämpliga insamlingsplatser, enligt för dig gällande nationell lagstiftning och Direktiven 2002/96/EC och
2006/66/EC.
Genom att avyttra dessa produkter på rätt sätt, hjälper du till att spara värdefulla tillgångar och förhindra
möjliga negativa effekter på människors hälsa och miljön som annars kan uppkomma av oriktig
avfallshantering.
För mer information om insamling och återvinning av gamla produkter, var god kontakta din lokala kommun,
ditt avfallshanteringsföretag eller försäljningsplatsen där du inhandlade varorna.
Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.
För affärsanvändare inom den Europeiska Unionen
Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för
ytterligare information.
[Information om avfallshantering i länder utanför den Europeiska unionen]
Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god
kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.
INFORMATION
F568056_YS0311-0.indb 17F568056_YS0311-0.indb 17 07-Jun-11 7:24:51 PM07-Jun-11 7:24:51 PM

18
• Panasonic luft-til-vann-varmepumpe er et delt system bestående
av bare en innendørsenhet og en utendørsenhet. Dette systemet er
utviklet for å kunne kombineres med Panasonics tankenhet. Hvis en
annen tankenhet enn Panasonics brukes sammen med Panasonic
luft-til-vann-varmepumesystem, kan ikke Panasonic garantere for
systemets driftssikkerhet eller at systemet fungerer optimalt.
• Denne brukerveiledningen beskriver hvordan du skal bruke
varmepumpesystemet mellom innendørs-og utendørsenheten.
• Annen operasjon, slik som vanntank, radiator og undergulvsystem,
vennligst se den respektive produsentens brukerhåndbøker.
SIKKERHETSFORANSTALTNINGER
Takk for at du har kjøpt
Panasonic Product
INNHOLDSFORTEGNELSE
INNHOLDSFORTEGNELSE
SIKKERHETSFORANSTALTNINGER
18~19
BETJENINGSPANEL
20~22
INNVENDIG ENHET
23
FEILSØKING
24
INFORMASJON
25
MERKNAD
MERKNAD
Illustrasjonene i denne veiledningen
er kun ment som eksempler, og kan
variere i forhold til den reelle enheten.
Spesifikasjoner og utseende kan
endres uten foregående varsel for
fremtidige forbedringer.
BRUKSBETINGELSER
BRUKSBETINGELSER
Vannutløpstemperatur
(°C) Innendørs
OPPVARMING Maksimalt 55
Minimum 25
Omgivelsestemperatur
(°C) Utvendig
OPPVARMING Maksimalt 35
Minimum -20
NOTICE : Når utetemperaturen er utenfor
temperaturområdet ovenfor, vil
oppvarmingskapasiteten falle
betydelig, og utendørsenheten
kan stoppe for
beskyttelseskontroll.
For å forhindre personskader eller skade på eiendom, må du følge
påfølgende.
Feil bruk på grunn av at instruksjonene ikke følges, kan føre til skade eller
ødeleggelser. Alvorligheten av dette klassifiseres som følger:
ADVARSEL
ADVARSEL
Dette skiltet advarer om fare for død eller
alvorlig personskade.
FORSIKTIG
FORSIKTIG
Dette skiltet advarer om fare for personskade
eller skade på eiendom.
Instruksjonene som må følges, klassifiseres av følgende symboler:
Dette symbolet angir en handling som
er FORBUDT.
Dette symbolet angir at en handling er
PÅBUDT.
ADVARSEL
ADVARSEL
INNENDØRS- OG UTENDØRSENHET
INNENDØRS- OG UTENDØRSENHET
Dette apparatet er ikke ment brukt av personer (inkludert
barn) med reduserte fysiske, sanselige eller mentale evner.
De med manglende erfaring eller kunnskap skal motta
instruksjoner og overvåkes av en sikkerhetsansvarlig når de
bruker apparatet. Barn burde føres oppsyn med slik at de
ikke leker med apparatet.
Konsulter en autorisert forhandler eller spesialist for rengjøre
de interne deleme. eller for å reparere, montere, fjerne og
remontere enheten. Feilaktig installasjon og håndtering vil
medføre lekkasje, elektrisk støt eller brann.
Ikke monter enheten i atmosfærer som potensielt kan være
eksplosive eller brennbare. Dette kan føre til brann.
Ikke stikk fingre eller andre objekter inn i
innendørsenheten eller utendørsenheten, da
roterende deler kan forårsake skade.
Ikke ta på den utvendige enheten når det lyner og tordner,
da det kan gi støt.
Ikke sitt eller tråkk på enheten, da du kan falle ned
ved et uhell.
Ikke installer innendørsenheten utendørs. Denne er kun
konstruert for innendørs installering.
F568056_YS0311-0.indb 18F568056_YS0311-0.indb 18 07-Jun-11 7:24:56 PM07-Jun-11 7:24:56 PM

NORSK
19
R
FORSIKTIG
FORSIKTIG
INNENDØRS- OG UTENDØRSENHET
INNENDØRS- OG UTENDØRSENHET
Ikke rengjør den innvendige enheten med vann,
benzen, løsemidler eller skuremiddel.
Ikke installer enheten nært brennbart utstyr eller
ved badeværelse. Den kan forårsake elektrisk
støt eller brann.
Ikke rør vanntømmerøret på innendørsenheten
under drift.
Ikke plasser noe oppå eller under enheten.
Rør ikke den skarpe
aluminiumsfinnen. Skarpe deler kan
forårsake skade.
Kontroller at avløpsrøret er korrekt montert.
Hvis ikke kan det oppstå lekkasje.
Etter en lengre tids bruk, må du kontrollere
at monteringsstativet ikke er forringet, slik at
enheten ikke faller ned.
BETJENINGSPANEL
Betjeningspanelet må ikke bli vått. Det kan
forårsake elektrisk støt eller brann.
Ikke trykk knappene på betjeningspanelet med
harde, spisse objekter. Det kan skade enheten.
Ikke vask betjeningspanelet med vann, benzen,
tynner eller skurepulver.
Ikke undersøk eller forsøk på reparasjoner
av betjeningspanelet selv. Ta kontakt med
en autorisert forhandler. Det kan forårsake
personskade hvis det håndteres feil.
ADVARSEL
ADVARSEL
STRØMFORSYNING
Ikke bruk modifiserte
ledninger, fellesledninger,
forlengelsesledninger eller
uspesifiserte ledninger for å
unngå overoppheting og brann.
For å unngå overoppfarming, brann eller elektrisk
støt:
• Ikke del samme strømkontakten med annet
utstyr.
• Ikke ha våte hender ved betjening.
• Bøy ikke strømledningen.
Hvis strømledningen er skadet, må den erstattes
av produsenten, forhandleren eller tilsvarende
kvalifisert personell for å unngå en potensiell
farlig situasjon.
Denne enheten er utstyrt med reststrømbryter
(RCCB). Det anbefales på det sterkeste å
kontrollere funksjonen til RCCB etter installasjon
og periodisk etter service eller vedlikehold av
autorisert forhandler for å sikre at den er i god
stand. Den kan forårsake elektrisk støt eller
brann ved funksjonsfeil.
Det anbefales sterkt å la installere en
reststrømbryter (RDC) på stedet for å unngå
elektrisk støt eller brann.
Stopp å bruke dette produktet når det oppstår
avvik/feil og koble frå strømpluggen eler slå av
nettbryteren og bryteren.
(Fare for røyk/brann/elektrisk støt)
Eksempler på avvik/feil.
• RCCB kobler seg ut av seg selv.
•
Legger merke til brannlukt, unormal støy eller
vibrasjon når enheten er i bruk.
• Det kommer varmt vann ut av enheten.
Kontakt din lokale forhandler med en gang for
vedlikehold/reparasjon.
Det anbefales å bruke hansker under service
eller vedlikehold for å unngå farlige situasjoner.
Utstyret må jordet for å forhindre elektrisk støt
eller brann.
Unngå støt ved å slå av enheten:
- Før renhold og vedlikehold.
- Enheten ikke skal benyttes i en lengre periode.
Dette apparatet er for flere bruk. Alle
strømforsyningskretser må være slått
av før tilgang til noen av terminalene i
innendørsenheten, for å unngå elektriske støt,
forbrenninger eller fatale skader.
/
/
Gulvvarme
Betjeningspanel Vanntankenhet
Panel
Strømforsyning
Dusj
Utvendig Enhet
Innvendig Enhet
F568056_YS0311-0.indb 19F568056_YS0311-0.indb 19 07-Jun-11 7:25:01 PM07-Jun-11 7:25:01 PM

20
BETJENINGSPANEL
• Noen funksjoner beskrevet i denne håndboken gjelder ikke nødvendigvis din enhet.
• Kontakt din nærmeste autoriserte forhandler for ytterligere informasjon.
• For normal drift er ikke knappene
ERROR
RESET
og
PUMPDW
i bruk.
Merknader:
• Gjeldende dag og klokkeslett må settes når:
- Strømmen slås på for første gang.
- Etter at det har gått lang tid siden siste gang strømmen
var slått på.
• Gjeldende klokkeslett som er blitt satt vil bli standardtid
for alle timerfunksjoner.
1. Trykk
CLOCK
.
2. Trykk eller for å sette dagens dato.
3. Trykk
SET
for å bekrefte.
4. Gjenta trinn 2 og 3 for å stille riktig
klokkeslett.
KONTROLLPANEL KLARGJØRING
Stille dag og klokkeslett
1AV/PÅ-knapp 9Indikator, systemnedpumpingsmodus PÅ/AV
2Strømdiode 10 Indikator, systemstatuskontrollmodus PÅ/AV
3Gruppeknapper for Timerinnstilling 11 Indikator, systeminnstillingsmodus PÅ/AV
4Modusknapper for systeminnstilling 12 Display for vannutløpstemperatur
5Tilbakestillingsknapp for feil 13 Display for utetemperatur
6Stille drift-knapp 14 Display for innstilling av timer/klokke
7Modusknapp for systemnedpumping 15 Indikator, varmemodus PÅ/AV
8Modusknapper for systemstatuskontroll 16 Indikator, stille drift PÅ/AV
MODE
OPERATION
QUIET
TANK
ACTUAL
BOOSTER
TIMER OUTDOOR
HEAT
SETTING
STATUS
PUMPDW
WATER OUTLET
C
C
SET
SELECT
CANCEL ERROR
RESET
SETTING STATUS
SEARCH
PUMPDWCLOCK
CHECK
OFF/ON
QUIET
OFF/ON
TIMER
QUIET
TIMER
1
MON TUE WEDTHU FRI SAT SUN
23456
ON
OFF
16
1
14
9
8
11
10
13
7
12
6
3
2
15
4 5
F568056_YS0311-0.indb 20F568056_YS0311-0.indb 20 07-Jun-11 7:25:07 PM07-Jun-11 7:25:07 PM
