Panasonic EYFLB1A User manual

* 图 : 充电式冲击起子
* 그림 : 충전 임팩트 드라이버
* Pictured: Cordless impact driver
使用本产品之前，请先详细阅读说明书，并妥加保管，以便日后使用。
기기를 사용하시기 전에 반드시 본 설명서를 끝까지 읽어보시고 , 본 설명서는 잘 보관해두십시오 .
Before operating this unit, please read these instructions completely and save this manual for future use.
充电式冲击起子／扳手
충전 임팩트 드라이버 & 렌치
Cordless Impact Driver/Cordless Impact Wrench
使用说明书
사용설명서
Operating Instructions
Model No : EYFLB1A /
EYFLB2A / EYFLB2Q
EYFLB3A / EYFLB3J

- 2 -
功能说明
기능 설명
FUNCTIONAL DESCRIPTION
(E)(F)
(G)
EYFLB2Q
EYFLB3J
(A)
(B)
(C)
(D)
(H)
(I)
索引 /색인 / Index
简体中文 : 页次 4
한국어: 페이지 10
English : Page 17
EYFLB1A
EYFLB2A
EYFLB3A

- 3 -
(A) 6.35 mm 六角快速连结夹头 (EYFLB1A, EYFLB2A, EYFLB3A)/
 转接头(EYFLB2Q, EYFLB3J/ 销钉型 )
(B)正 / 反转扳手
(C)对准标记
(D)控制面板
(E)LED 照明灯开 / 关按钮
(F)电池指示灯
(G)过热告警灯
(H)变速控制触发器
(I)LED 照明灯
(A) 6.35 mm 헥스 퀵 연결 처크 (EYFLB1A, EYFLB2A, EYFLB3A)/
스퀘어 드라이브 (EYFLB2Q, EYFLB3J/ 핀 타입 )
(B)포워드 / 리버스 레버
(C)정렬선 표시
(D)제어판
(E)LED 라이트 ON/OFF 버튼
(F)배터리 표시 램프
(G)과열 경고 램프
(H)속도조절 트리거
(I)LED 라이트
(A) 6.35 mm (1/4") hex quick connect chuck (EYFLB1A, EYFLB2A, EYFLB3A)/
square drive (EYFLB2Q, EYFLB3J/Pin type)
(B) Forward/Reverse lever
(C) Alignment marks
(D) Control panel
(E) LED light on/off button
(F) Battery indication lamp
(G) Overheat warning lamp
(H) Variable speed control trigger
(I) LED light

- 4 -
I .预期用途
本工具是一种充电式冲击起子/扳手，可用于
拧紧螺栓、螺母和螺钉。
使用之前，请先阅读“安全注意事项”手册
及下列规则。
II .附加的安全规则
1 ) 如果长时间使用本工具，请戴上耳套。
2) 切记本工具经常处于工作状态，因为它不必
把插头插到插座上。
3) 对墙壁、地板等进行钻孔或锁紧螺钉时，可
能会钻到“活”电线。切勿触摸夹头或工具
前面的金属部件。只能握住工具的塑料手
柄，以免钻到“活”电线时发生电震。
4) 主开关仍在开启状态时，不可操作正/反转
扳手。这个动作会使电池持续放电，而且可
能对本装置造成损伤。
5) 在进行充电时，充电器可能会变得稍微热
些。这是正常的现象。
不要长时间对电池进行充电。
6) 储存或携带工具时，应将正/反转扳手回复
到中心位置(开关锁定)。
7) 在变速控制开关使用中(速度控制模式)，不
可用力拉紧工具，否则起子会停止。
记号 意义
V电压(伏特)
直流电
n0空载转速
… min-1 每分钟的转速或往复次数
Ah 充电池包的电容值
使用前，请先阅读使用说明书。
只限在室内使用。
III .组装
装上或卸下钻头
附注∶
• 装上或卸下钻头时，请务必先卸下充电池
包，或将正/反转扳手置于中心位置（开
关锁定）。
1. 捏住快速连接夹头的环，把它从工具套中拔
出。
2. 把钻头插入夹头里。松开环。
3. 当松开环时，它会返回到原始位置。
4.
拉一下钻头，确认它不松动。
5. 要卸下钻头时，按照相同的方法拉回到钻头
座。
注意∶
• 如果环没有返回到原始位置，或者往上拉的
时候钻头有松动，说明钻头没有安装好。在
使用前，务必要确认钻头安装正确。
EYFLB1A/EYFLB2A/EYFLB3A
12 mm 9 mm – 9.5 mm 6.35 mm
装上套筒
• 卸下套筒的胶圈，销钉。
胶圈
销钉
沟纹
1将套筒安装到工具上。
2插入销钉(注意对准套筒针孔和工具)。
3套上胶圈而滑动到沟纹上。
附注∶
销钉必须固定好以免脱落，胶圈才能装得
上。

- 5 -
卸下套筒
1卸下胶圈。
2卸下销钉。
3从工具上拆下套筒。
附注∶
当向/从工具的转接头上装上或拆下套筒
时，应保持工具温度高于冰点(0°C)。在装
上和拆下套筒时，不得过于用力。
装上或卸下充电池包
1. 装上充电池包
 对齐对准标记，装上充电池包。
• 滑动充电池包直至锁紧。
对准标记
2. 取出充电池包
从跟前向上推动按钮，释放充电池包。
按钮
IV .操作
[主机]
开关和正/反转扳手操作
正转 反转
开关锁定
注意∶
在钻头完全停止前不要操作正/反转扳
手，以防止损坏设备。
正转开关操作
1. 将扳手推到正转位置。
2. 轻轻压下触发器开关，慢慢开动工具。
3. 在用于拧得很紧的螺钉时，触发器被压下的
量越大，转速越快。触发器被释放时，制动
器就马上起动，而钻头立即停止下来。
4. 使用后，将开关置于中心位置(开关锁定)。
反转开关操作
1. 将扳手推到反转位置。在使用前要检查转
动的方向。
2. 轻轻压下触发器开关，慢慢开动工具。
3. 使用后，将开关置于中心位置(开关锁
定)。
注意∶
• 为了避免工具表面过度升温，不要更换
两个或更多的充电池包来连续操作工
具。在更换到另一个充电池包之前，工
具需要时间来冷却。

- 6 -

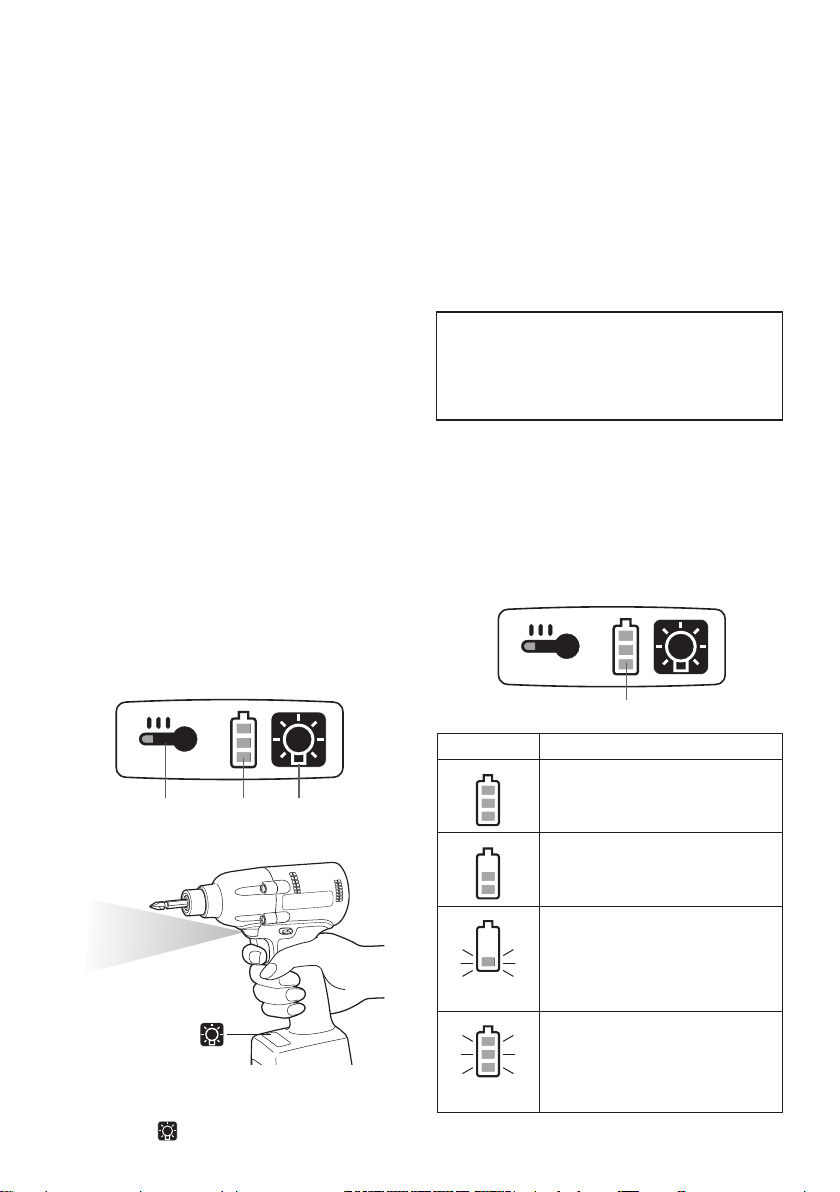

控制面板
(3) (2) (1)
(1) LED照明灯
使用LED照明灯之前，务必拉一次电源开关。
按下 LED照明灯“开”按钮。
照明灯亮的时候电流很低，因此在使用过程中
不会对工具的性能或者充电池包的电容量产生
不利影响。
注意∶
• 内置的LED照明灯是用于短时间的照
明，以便于小区域内的操作。
•
由于其亮度有限，所以不要把它当作手
电筒的替代品。
• 当工具5分钟未使用时，LED照明灯熄
灭。
注意∶不要对着光柱看。
如果不按照此处规定的程序正确地使用各种控制
或者调节或者性能，可能会受到有害辐射。
(2) 电池指示灯
• 用电池指示灯检查电池所剩电量。
• 电池寿命会随环境温度和电池特点有细微变
化，指示灯只用于显示电池的大致剩余使用
时间。
充电器指示灯
指示 电池状态
已经充足电
剩余电量约40%或更少
闪烁
剩余电量约20%或更少（表
明需要对电池充电）。
充电池包需要尽快充电。
闪烁
无电
充电池包需要充电。
（此时工具的电源自动切断
功能将启动。）

电源自动切断功能
• 电源自动切断功能设计用于防止当电池电压
不足时造成拧紧扭矩损失。一旦启动电源自
动切断功能，在完成对充电池包充电（或更
换新电池）之前，即使压下触发器，工具也
将不能工作。
充电器指示灯
指示
闪烁
附注∶
• 当启用电源自动切断功能时，电池指示
灯上3格全部闪烁。
• 当电池指示灯开始闪烁时，充电池包应
立即充电（或更换新电池）。
• 在电源自动切断功能启动后，确保将这
个充电池包充满电。否则可能导致电源
自动切断功能无法关闭。

- 7 -
(3) 过热告警灯
闪烁
过热时，过热保护功能停止工具运行，保护充
电池包。激活此功能时，控制面板上的过热告
警灯闪烁。
• 如果过热保护功能启动，要使工具完全冷却
（至少30分钟）。过热告警灯熄灭时，工具
回复到可用状态。
• 使用时避免让过热保护功能频繁启动。
螺栓拧紧时间和扭矩间的关系
拧紧扭矩随螺栓拧紧时间而变化，如下图所
示。（图中为参考数值。实际性能视具体拧紧
条件而不同。）
EYFLB1
拧紧时间( 秒 )
N·m (kgf-cm)
50
拧紧扭矩
0 0.5 1 1.5 2 2.5 3
40
30
20
10
0
EYFLB2
拧紧时间( 秒 )
N·m (kgf-cm)
100
拧紧扭矩
0 0.5 1 1.5 2 2.5 3
80
60
40
20
0
EYFLB3
拧紧时间( 秒 )
N·m (kgf-cm)
100
拧紧扭矩
0 0.5 1 1.5 2 2.5 3
80
60
40
20
0
120
测量条件
• 温度：室温（20°C）
影响螺栓拧紧扭矩的因素
螺栓拧紧扭矩随以下因素变化：
1) 拧紧时间
拧紧时间越长，扭矩越强。但是过度拧紧
并无效用，而且会减少工具的使用寿命。
2) 螺栓
• 螺栓直径：拧紧扭矩通常随螺栓直径的
增加而增大。
• 扭矩系数（由螺栓生产商注明）、等级、
长度等。
3) 充电池包电量状态
• 拧紧扭矩在放电时降低。
• 拧紧扭矩在电池电量快结束时迅速降低。
 （在电池电量用完时，本产品的电源自动
切断功能将启动）。
N·m
(kgf-cm)
拧紧扭矩
每次充电螺栓紧固数量（根）
刚充电之后
电量结束时
4) 其他
• 钻头和套筒条件：材料、游隙量等。
• 使用万向接头或套筒转接器。
• 用户：工具作用在螺栓上的方式、握持
工具时所用的力、打开工具开关的方式
等。

- 8 -
• 被拧紧物体的条件：材料、支持面平整
度。
[充电池包]
如何更适切使用充电池包
锂离子电池包(EYFB30)
• 为延长电池寿命，锂离子电池使用以后应在
未充电的情况下存放。
• 为充电池包充电时，确保电池充电器接头处
无灰尘、水等异物。如果接头处有异物，应
在为充电池包充电之前清洁接头。
 使用期间，充电池包寿命可能受到灰尘、水等
异物的影响。
• 充电池包不使用时，请避免放在其它金属物
的近旁，诸如纸张夹、硬币、钥匙、钉子、
螺钉，或其它小金属件错误显示将被关闭。
等，因为金属物会导致电池接头相连起来。
 电池接头彼此接近时，会导致火花、烫伤或
火灾。
• 使用充电池包时，请务必确认工作场地通风
良好。
• 将充电池包从主体拆下后，立即将充电池包
盖放回原位，以免灰尘或污物污染电池电极
造成短路。
充电池包的寿命
充电式电池有一定的寿命。即使刚充电后，操
作时间却变得极短，就要换新的充电池包。
环保和资源回收
警惕∶
如果您的国家有相关规定，则务必将充电
池包送到政府机关指定的回收地点。
[充电器]
充电
充电前，请阅读Panasonic充电器充电池包的
使用手册。
对充电池进行充电前
当充电EYFB30时：
在5°C到40°C的环境温度进行充电。
如果充电池包的温度低于5°C时，不能进行充
电。如果对温度低于5°C的充电池包进行充电
时，则先必须从充电器上取下充电池包，并将
它放置在5°C以上的温度环境中一个小时，然
后才可以对充电池包进行充电。
V. 维护
只能使用柔软的干布来擦拭本装置。不要使用
湿布、稀释剂、汽油或其它挥发性溶剂来清
洁。
VI .附件
充电器
• EY0L82
充电池包
• EYFB30
• EYFB31
电池保护罩
• EYFA02-H

- 9 -
VII .规格
主体
型号 EYFLB1 EYFLB2 EYFLB3
A A Q A J
马达 10.8 V 直流电
夹头尺寸 单钻头 9 – 9.5 mm 9 – 9.5 mm □9.5 mm 9 – 9.5 mm □12.7 mm
双钻头 12 mm 12 mm 12 mm
空载转速 0 – 2300 min-1 (rpm)
每分钟冲击速度 0 – 4000 min-1 (ipm) 0 – 3600 min-1 (ipm) 0 – 3000 min-1 (ipm)
最大扭矩 40 N·m
(408 kgf-cm)
90 N·m
(918 kgf-cm)
120 N·m
(1224 kgf-cm)
全长 158 mm 164 mm 158 mm 164 mm
重量（含充电池:
EYFB30)1.3 kg1.35 kg
充电池包（出厂时不含）
型号 EYFB30
蓄电池 锂离子电池
电压 10.8 V DC (3.6 V/6 cells)
充电器（出厂时不含）
型号 EY0L82
额定值 参看充电器底部的额定值标牌。
重量 0.93 kg
[锂离子电池包]
型号 EY0L82
充电时间 EYFB30
可用:35分钟
满充电:45分钟
EYFB31
可用:30分钟
满充电:35分钟
注：本图表可能包括了尚未在您所在地区供应的型号。请查阅最新的产品综合目录。
遥控器（出厂时不含）
型号 EYFA30
电压 3 V DC
尺寸 54 mm × 86 mm × 10 mm
重量（含充电池) 大约 29 g
[中国限定]
执行标准 电动工具：GB3883.1，GB3883.2
原产地 电动工具：日本

- 10 -
I .제품 용도
본 기기는 충전 임팩트 드라이버/렌치로 볼
트, 너트 및 나사를 조이는 용도로 사용할
수 있습니다.
사용하시기 전에 아래의 내용과 “안전지
침”을 읽어보십시오.
II . 기타 안전규칙
1 ) 본 기기를 장시간 사용할 경우 청력 보호
구를 착용하십시오.
2) 본 기기는 콘센트에 꽂지 않아도 사용할
수 있기 때문에 언제라도 작동될 수 있다
는 점에 유의하십시오.
3) 벽이나 바닥에 나사를 조일 때 활선이 노
출될 수 있습니다. 본 기기의 전면에 있
는 금속부분이나 헥스 퀵 처크를 절대로
만지지 마십시오. 활선을 나사로 조일 경
우 전기쇼크의 위험이 있으니 반드시 플
라스틱 핸들을 잡고 기기를 사용하십시
오.
4) 메인 스위치가 눌러져 있는 동안에는 포
워드/리버스 레버를 작동시키지 마십시
오. 배터리가 빠르게 방전되고 기기가 손
상될 수 있습니다.
5) 충전되는 동안 충전기가 약간 뜨거워질
수 있습니다. 이는 정상입니다.
배터리를 장시간 충전하지 마십시오.
6) 기기를 보관하거나 운반하는 동안에는 포
워드/리버스 레버를 중앙위치에 놓아두십
시오(스위치 잠금).
7) 모터를 정지시키기 위해 속도조절 트리거
를 (속도조절 모드에서) 중간에 두지 마
십시오. 기기에 무리가 갑니다.
기호 의미
V볼트
직류
n0무부하 속도
… min-1 분당 회전 수 또는 왕복운동 수
Ah 배터리 팩의 전기 용량
사용하시기 전에 사용 설명서를
읽어보십시오.
실내 전용.
III .조립
비트 부착 및 제거
중요:
• 비트를 부착하거나 제거할 때에는 배터
리 팩을 기기에서 분리해두거나 포워
드/리버스 레버를 중앙위치에 두십시오
(스위치 잠금).
1. 퀵 연결 처크의 칼라를 잡고 기기에서 빼
냅니다.
2. 비트를 처크에 삽입합니다. 칼라를 해제
합니다.
3. 칼라가 해제된 원래 위치로 복귀합니다.
4. 비트가 빠지지 않도록 단단히 밀어 넣습
니다.
5. 비트를 제거하려면 같은 방식으로 칼라를
잡아 당깁니다.
주의:
• 칼라가 원래 위치로 복귀하지 않거나
비트를 잡아당겼을 때 빠지면 비트가
제대로 부착되지 않은 것입니다. 사용하
기 전에 비트가 제대로 부착되었는지를
확인하십시오.
EYFLB1A/EYFLB2A/EYFLB3A
12 mm
(15/32")
9 mm – 9.5 mm
(23/64" – 3/8")
6.35 mm
(1/4")

- 11 -
소켓 부착
• 소켓의 고무 고리와 핀을 빼십시오.
고무 고리
핀
홈
1소켓을 기기에 부착합니다.
2핀을 끼웁니다. (소켓과 기기의 핀 구멍
위치를 일렬로 잘 맞추면서)
3고무 고리를 홈의 제자리에 밀어 넣어 부
착합니다.
중요:
핀이 빠지지 않도록 고무 고리를 단단히
부착하십시오.
소켓 제거
1고무 고리를 뺍니다.
2핀을 뺍니다.
3기기에서 소켓을 뺍니다.
중요:
소켓을 본체의 스퀘어 드라이브에 부착
하거나 제거할 때에는 응결점(0°C) 이상
으로 본체 온도를 유지하십시오. 소켓을
부착하거나 제거할 때 과도한 힘을 가하
지 마십시오.
배터리 팩 삽입 및 제거
1. 배터리 팩 연결:
정렬선 표시에 맞춰 배터리 팩을 삽입합
니다.
• 제 위치에 단단히 고정될 때까지 배터
리 팩을 밀어 넣습니다.
정렬선 표시
2. 배터리 팩 제거:
전면의 버튼을 밀어 올려 배터리 팩을 제
거합니다.
버튼
IV .작동
[본체]
스위치와 포워드/리버스
레버 작동
포워드 리버스
스위치 잠금
주의:
손상의 위험이 있으니 비트가 완전히
멈추기 전에는 포워드/리버스 레버를 작
동시키지 마십시오.

- 12 -
포워드 회전 스위치 작동
1. 레버를 포워드 회전 쪽으로 밀어주십시
오.
2. 트리거 스위치를 가볍게 눌러 기기를 서
서히 작동시킵니다.
3. 트리거를 강하게 누를수록 나사를 효과
적으로 조이기 위해 속도가 증가합니다.
트리거가 해제되면 브레이크가 작동하여
비트가 즉시 멈추게 됩니다.
4. 사용 후에는 레버를 중앙위치에 두십시
오(스위치 잠금).
리버스 회전 스위치 작동
1. 레버를 리버스 회전 쪽으로 밀어주십시오.
사용 전에 회전방향을 확인하십시오.
2. 트리거 스위치를 가볍게 눌러 기기를 서서히
작동시킵니다.
3. 사용 후에는 레버를 중앙위치에 두십시
오(스위치 잠금).
주의:
• 기기 표면이 과열될 수 있으니 배터리
팩을 두 개 이상 사용하여 연속으로
기기를 계속 작동하지 마십시오. 연속
사용시는 배터리 교체 후 일정시간 기
기를 식힌 후 사용하십시오.
제어판
(3) (2) (1)
(1) LED 라이트
LED 라이트를 사용하기 전에 항상 전원 스
위치를 한번 당겨 주십시오.
LED 라이트 버튼을 누릅니다.
LED 라이트는 전류를 별로 소모하지 않기
때문에 기기 작동이나 배터리 용량에 지장
을 주지 않습니다.
주의:
• 내장된 LED 라이트의 용도는 협소한
작업공간을 잠깐 비추기 위한 것입니
다.
• 내장된 LED 라이트는 조도가 낮기 때
문에 일반 전등 대신으로 사용할 수
없습니다.
•
5분 동안 기기를 사용하지 않으면 LED
라이트가 꺼집니다.
주의: 라이트에서 나오는 빛을 계속 응시
하지 마십시오.
본 설명서에 명시되지 않은 제어기의 사용, 절
차의 수행 또는 조정은 위험한 방사선 노출을
초래할 수 있습니다.
(2) 배터리 표시 램프
• 배터리 표시 램프를 사용하여 배터리 잔량
을 확인합니다.
• 배터리 수명은 주변 온도와 배터리 특성에
따라 약간씩 다릅니다. 램프는 배터리 잔
여 수명을 개략적으로 표시하도록 설계되
었습니다.
배터리 표시 램프
표시기 배터리 상태
완전 충전
잔량 약 40% 이하
깜박임
잔량 약 20% 이하(배터리 충
전이 필요함을 표시)
배터리 팩을 곧 충전해야 합
니다.
깜박임
잔량 없음
배터리 팩을 충전해야 합니다.
(기기의 자동 전원 OFF 기능이
이 단계에서 활성화됩니다.)

- 13 -
자동 전원 OFF 기능
• 자동 전원 OFF 기능은 배터리 전압 감소
로 인한 조임 토크의 손실을 방지하기 위
해 설계되었습니다. 이 기능이 활성화되면
트리거가 눌러져 있는 경우에도 배터리 팩
이 충전(또는 새 것으로 교체)될 때까지 기
기가 작동하지 않습니다.
배터리 표시 램프
표시기
깜박임
중요:
• 자동 전원 OFF 기능이 활성화되면 배
터리 표시 램프의 막대 3개 모두가 깜
박입니다.
• 배터리 표시 램프가 깜박이기 시작하
면 배터리 팩을 즉시 충전(또는 새 것
으로 교체)해야 합니다.
• 자동 전원 OFF 기능이 활성화된 후에
는 반드시 해당 배터리 팩을 완전히
충전하십시오. 완전히 충전하지 않으
면 자동 전원 OFF 기능이 제대로 비
활성화되지 않을 수 있습니다.
(3) 과열 경고 램프
깜박임
과열 방지 기능은 과열 현상 발생 시 배터리
팩을 보호하기 위해 기기의 작동을 멈춥니
다. 이 기능이 활성화되면 제어판에 있는 과
열 경고 램프가 깜박입니다.
• 과열 방지 기능이 활성화되면, 기기를 완
전히 식히십시오(최소 30분 이상). 과열 경
고 램프가 꺼져야 기기 사용이 가능하게
됩니다.
• 과열 방지 기능이 반복해서 활성화될 정도
로 기기를 무리하게 사용치 마십시오.
볼트 조임 시간과 토크간의
상관관계
조임 토크는 다음 그림에 나타나 있는 것처
럼 볼트 조임 시간에 따라 달라집니다.
(그림은 참조 값입니다. 실제 성능은 조임
조건에 따라 달라집니다.)
EYFLB1
조임 시간 (초)
N·m (kgf-cm)
50
조임
토크
0 0.5 1 1.5 2 2.5 3
40
30
20
10
0
EYFLB2
조임 시간 (초)
N·m (kgf-cm)
100
조임
토크
0 0.5 1 1.5 2 2.5 3
80
60
40
20
0
EYFLB3
조임 시간 (초)
N·m (kgf-cm)
100
조임
토크
0 0.5 1 1.5 2 2.5 3
80
60
40
20
0
120
측정 조건
• 온도: 실온(20°C)

- 14 -
볼트 조임 토크에 영향을 미치는
요인
볼트 조임 토크는 아래 설명된 요인에 따라
달라집니다.
1) 조임 시간
조임 시간이 길어지면 조임 토크가 증
가합니다 . 그러나 지나치게 조여질 경우
오히려 기기의 수명만 단축됩니다 .
2) 볼트
• 볼트 직경: 조임 토크는 일반적으로
볼트 직경에 비례하여 증가합니다.
• 토크계수(볼트 제조업체에서 지정), 등
급, 길이 등
3) 배터리 팩 충전 상태
• 배터리가 방전되면 조임 토크가 감소합
니다.
• 배터리가 충전 완료 시점에 다가갈수록
조임 토크가 빠르게 감소합니다.
(일단 배터리 충전이 다 소모되면 제품
의 자동 전원 OFF 기능이 작동됩니다.)
N·m
(kgf-cm)
조임
토크
충전 시마다 조여진 볼트 수 ( 볼트 )
충전 직후
충전 완료 시점
4) 기타
• 비트 및 소켓 상태: 재질, 사용 정도 등
• 범용 조인트 또는 소켓 어댑터의 사용
• 사용자: 기기가 볼트에 작용하는 방식,
기기를 잡고 있는 장력, 기기 스위치
가 체결되는 방식
• 조임 대상 물체의 상태: 재질, 시팅 표
면 마감
[배터리 팩]
배터리 팩의 적절한 사용
리튬이온 배터리 팩 (EYFB30)
• 배터리 수명을 최대화하기 위해 리튬이온
배터리 팩을 사용한 후에는 충전하지 않고
보관하십시오.
• 배터리 팩 충전 시에는 배터리 충전기의
단자에 먼지나 물과 같은 이물질이 없는지
확인합니다. 단자에 이물질이 있으면 배터
리 팩을 충전하기 전에 먼저 단자를 깨끗
이 청소하십시오.
배터리 팩 단자의 수명은 작동 중 먼지나 물
과 같은 이물질에 영향을 받을 수 있습니다.
• 배터리 팩을 사용하지 않을 때에는 클립,
동전, 열쇠, 못, 나사, 기타 서로 연결될 수
있는 금속성 물체로부터 멀리 두십시오.
배터리 터미널을 단락(쇼트)시킬 경우 불꽃이
튀거나 화상, 화재를 일으킬 수 있습니다.
• 배터리 팩 작동 시에는 작업장의 환기가
잘 되어야 합니다.
• 기기 본체에서 배터리 팩을 제거한 경우에
는 배터리 팩 커버를 즉시 교체하여 먼지
나 이물질이 배터리 단자를 오염시켜 단락
을 일으키는 것을 방지하십시오.
배터리 팩 수명
충전식 배터리는 수명이 제한되어 있습니다.
재충전 후 작동시간이 급격히 짧아졌다면 새
배터리 팩으로 교체하십시오.
배터리 재생
주의:
환경보호와 자원 재활용을 위하여 해당
국가에 공식적으로 지정된 장소가 있다
면 이곳에 폐기 처분해 주십시오.

- 15 -
[배터리 충전기]
충전
충전하기 전에 Panasonic 배터리 팩용 배터
리 충전기의 사용 설명서를 읽어보십시오.
배터리 충전 전 주의사항
EYFB30 충전 시:
5°C~40°C 온도에서 배터리를 충전하십시오.
5°C 미만 온도에서는 배터리 팩을 충전할 수
없습니다. 배터리 팩의 온도가 5°C 미만이면
우선 배터리 팩을 충전기에서 제거한 후 온
도가 5°C 이상인 따뜻한 장소에 1시간 동안
놓아 두십시오. 그런 후에 배터리 팩을 다시
충전합니다.
V. 유지보수
부드러운 마른 천을 이용하여 기기를 닦아주
십시오. 젖은 천, 신나, 벤진, 기타 휘발성 용
제를 이용하여 세척하지 마십시오.
VI .부속품
충전기
• EY0L82
배터리 팩
• EYFB30
• EYFB31
배터리 프로텍터
• EYFA02-H

- 16 -
VII .사양
본체
모델 EYFLB1 EYFLB2 EYFLB3
A A Q A J
모터 10.8 V DC
처크 크기 싱글-엔
디드
9 – 9.5 mm 9 – 9.5 mm □9.5 mm 9 – 9.5 mm □12.7 mm
더블-엔
디드
12 mm 12 mm 12 mm
무부하 속도 0 – 2300 min-1 (rpm)
분당 임팩트 0 – 4000 min-1 (ipm) 0 – 3600 min-1 (ipm) 0 – 3000 min-1 (ipm)
최대 토크 40 N·m
(408 kgf-cm)
90 N·m
(918 kgf-cm)
120 N·m
(1224 kgf-cm)
전체 길이 158 mm 164 mm 158 mm 164 mm
중량 (배터리 팩
EYFB30포함) 1.3 kg1.35 kg
배터리 팩 (출하시 포함되어 있지 않음)
모델 EYFB30 EYFB31
축전지 리튬이온 배터리
배터리 전압 10.8 V DC (3.6 V/6 개) 10.8 V DC (3.6 V/3 개)
배터리 충전기 (출하시 포함되어 있지 않음)
모델 EY0L82
정격 충전기 바닥 명판의 정격표기 참조.
중량 0.93 kg
[리튬이온 배터리 팩]
모델 EY0L82
충전시간 EYFB30
실용 충전: 35분
완전 충전: 45분
EYFB31
실용 충전: 30분
완전 충전: 35분
중요 :
본 표에는 해당 지역에서 구입할 수 없는 모델이 있을 수 있습니다 . 최신 종합 카
탈로그를 참조하십시오 .
리모컨 (출하시 포함되어 있지 않음)
모델 EYFA30
배터리 전압 3 V DC
치수 54 mm × 86 mm × 10 mm
중량 (배터리 포함) 약 29 g

- 17 -
I .INTENDED USE
This tool is a Cordless Impact Driver/Wrench
and can be used to tighten bolts, nuts, and
screws.
Read “the Safety Instructions” booklet
and the following before using.
II . ADDITIONAL SAFETY
RULES
1 ) Wear ear protectors when using the
tool for extended periods.
2) Be aware that this tool is always in an
operating condition, since it does not have
to be plugged into an electrical outlet.
3) When screwing or driving into walls, floors,
etc., “live” electrical wires may be encoun-
tered. DO NOT TOUCH THE HEX QUICK
CHUCK OR ANY FRONT METAL PARTS
OF THE TOOL! Hold the tool only by the
plastic handle to prevent electric shock in
case you screw or drive into a “live” wire.
4) Do NOT operate the Forward/Reverse
lever when the main switch is on. The bat-
tery will discharge rapidly and damage to
the unit may occur.
5) During charging, the charger may become
slightly warm. This is normal.
Do NOT charge the battery for a long period.
6) When storing or carrying the tool, set the
Forward/Reverse lever to the center posi-
tion (switch lock).
7) Do not strain the tool by holding the speed
control trigger halfway (speed control
mode) so that the motor stops.
Symbol Meaning
VVolts
Direct current
n0No load speed
… min-1 Revolutions or reciprocations
per minutes
Ah Electrical capacity of battery
pack
Read the operating
instructions before use.
For indoor use only.
III .ASSEMBLY
Attaching or Removing Bit
NOTE:
• When attaching or removing a bit, dis-
connect battery pack from tool or place
the Forward/Reverse lever in the center
position (switch lock).
1. Hold the collar of quick connect chuck and
pull it out from the tool.
2. Insert the bit into the chuck. Release the
collar.
3. The collar will return to its original position
when it is released.
4.
Pull the bit to make sure it does not come out.
5. To remove the bit, pull out the collar in the
same way.
CAUTION:
• If the collar does not return to its original
position or the bit comes out when pulled
on, the bit has not been properly attached.
Make sure the bit is properly attached
before use.
EYFLB1A/EYFLB2A/EYFLB3A
12 mm
(15/32")
9 mm – 9.5 mm
(23/64" – 3/8")
6.35 mm
(1/4")

- 18 -
Attaching Socket
• Remove the socket’s rubber ring and pin.
rubber ring
pin
groove
1Attach the socket to the tool.
2Insert the pin. (Taking care to align the pin
holes on the socket and tool.)
3Attach the rubber ring by sliding it into place
over the groove.
NOTE:
Be sure to attach the rubber ring to prevent
the pin from falling out.
Removing Socket
1Remove the rubber ring.
2Remove the pin.
3Remove the socket from the tool.
NOTE:
Keep the temperature of the tool above
the freezing point (0°C/32°F) when
attaching sockets to or detaching them
from the square drive on the tool. Do not
use excessive force when attaching or
detaching sockets.
Attaching or Removing Bat-
tery Pack
1. To connect the battery pack:
Line up the alignment marks and attach
the battery pack.
• Slide the battery pack until it locks into
position.
Alignment
marks
2. To remove the battery pack:
Push up on the button from the front to re-
lease the battery pack.
Button
IV .OPERATION
[Main Body]
Switch and Forward/Reverse
Lever Operation
Forward Reverse
Switch lock
CAUTION:
To prevent damage, do not operate
Forward/Reverse lever until the bit comes
to a complete stop.

- 19 -
Forward Rotation Switch
Operation
1. Push the lever for forward rotation.
2. Depress the trigger switch slightly to start
the tool slowly.
3. The speed increases with the amount of
depression of the trigger for efficient tight-
ening of screws. The brake operates and
the bit stops immediately when the trigger
is released.
4. After use, set the lever to its center posi-
tion (switch lock).
Reverse Rotation Switch
Operation
1. Push the lever for reverse rotation. Check the
direction of rotation before use.
2. Depress the trigger switch slightly to start
the tool slowly.
3. After use, set the lever to its center posi-
tion (switch lock).
CAUTION:
• To eliminate excessive temperature
increase of the tool surface, do not
operate the tool continuously using two
or more battery packs. Tool needs cool
off time before switching to another
pack.
Control Panel
(3) (2) (1)
(1) LED light
Before the use of LED light, always pull the
power switch once.
Press the LED light on button.
The light illuminates with very low current, and
it does not adversely affect the performance of
the tool during use or its battery capacity.
CAUTION:
• The built-in LED light is designed to illu-
minate the small work area temporarily.
• Do not use it as a substitute for a regu-
lar flashlight, since it does not have
enough brightness.
• LED light turns off when the tool has
not been used for 5 minutes.
Caution : DO NOT STARE INTO BEAM.
Use of controls or adjustments or performance
of procedures other than those specied herein
may result in hazardous radiation exposure.
(2) The battery indication lamp
• Use the battery indication lamp to check
how much power is left in the battery.
• Battery life varies slightly with ambient tem-
perature and battery characteristics. The
lamp is designed to provide a rough indica-
tion of remaining battery life.
Battery indication lamp
Indicator Battery status
Fully charged
Approx. 40% or less
remaining
Flashing
Flashing Approx. 20% or
less remaining (indicates
need to recharge battery)
The battery pack will need
to be charged soon.
Flashing
No charge
The battery pack needs to
be charged.
(The tool’s automatic
power-off function will
activate at this stage.)

- 20 -
Automatic power-off function
• The automatic power-off function is designed
to prevent a loss of tightening torque due to
reduced battery voltage. Once it has been
activated, the tool will not operate until the bat-
tery pack has been charged (or replaced with
a fresh unit), even if the trigger is depressed.
Battery indication lamp
Indicator
Flashing
NOTE:
• All 3 bars on the battery indication lamp
will flash when the automatic power-off
function is activated.
• When the battery indication lamp begins
flashing, the battery pack should be
charged (or replaced with a fresh unit)
immediately.
• Be sure to fully charge the battery pack
after activation of the automatic power-
off function. Failure to do so may prevent
the automatic power-off function from
being properly deactivated.
(3) Overheat warning lamp
Flashing
The overheating protection feature halts tool
operation to protect the battery pack in the
event of overheating. The overheat warning
lamp on the control panel ashes when this
feature is active.
• If the overheating protection feature activates,
allow the tool to cool thoroughly (at least 30
minutes). The tool is ready for use when the
overheat warning lamp goes out.
• Avoid using the tool in a way that causes the
overheating protection feature to activate
repeatedly.
Relationship between bolt
tightening time and torque
Tightening torque varies with bolt tightening
time as illustrated in the following figures.
(Figures show reference values. Actual perfor-
mance varies with tightening conditions.)
EYFLB1
Tightening time (Sec.)
N·m (kgf-cm)
50
Tightening torque
0 0.5 1 1.5 2 2.5 3
40
30
20
10
0
EYFLB2
Tightening time (Sec.)
N·m (kgf-cm)
100
Tightening torque
0 0.5 1 1.5 2 2.5 3
80
60
40
20
0
EYFLB3
Tightening time (Sec.)
N·m (kgf-cm)
100
Tightening torque
0 0.5 1 1.5 2 2.5 3
80
60
40
20
0
120
Measurement conditions
• Temperature:
Room temperature (20°C/68°F)
