Room Air Conditioner
Indoor Outdoor
ModelCS-VC75KE ModelCU-VC75KE
CS-VC95KE CU-VC95KE
CS-VC125KE CU-VC125KE
OPERATING INSTRUCTIONS
Before using your air-conditioner, please
read this operating instructions carefully
and keep it for future reference.
ENGLISH / PORTUGUÊS...... P. 1–P. 28
DEUTSCH /
FRANÇAIS......... P. 29 – P. 56
NEDERLAND /
ITALIANO ...... P. 57 – P. 84
GREEK
/ ESPAÑOL ............... P. 85 – P. 113
RUSSIAN
................................ P. 114 – P. 144

1
CONTENTS
índice
:FEATURES....................................................................... 3
: CARACTERÍSTICAS
:SAFETY PRECAUTIONS........................................... 4 – 6
●Installation Precautions
●Operation Precautions
: RECOMENDAÇÕES DE SEGURANÇA
● Recomendações de Instalação
● Recomendações de Funcionamento
:NAME OF EACH PART ........................................... 7 – 10
●Indoor Unit
■When the front panel is opened
●Outdoor Unit
●Accessories
●Remote Control
■When the remote control is opened
■How to use the remote control
■When the back cover is opened
: DESCRIÇÃO DAS PEÇAS
● Unidade Interior
■ Quando o painel frontal está aberto
● Unidade Exterior
● Acessórios
● Controlo Remoto
■ Quando o Controlo Remoto está aberto
■ Como utilizar o Controlo Remoto
■ Quando a tampa traseira está aberta
:PREPARATION BEFORE OPERATION ............... 11 – 12
●Indoor unit
●Remote Control
■Inserting batteries
■Setting the clock
■About the batteries
: PREPARAÇÃO ANTES DE UTILIZAR
● Unidade Interior
● Controlo Remoto
■ Instalar as pilhas
■ Acertar o relógio
■ Sobre as pilhas
:HOW TO OPERATE............................................... 13 – 14
●Automatic • Cooling • Soft Dry • Fan
■Operation details
●Adjusting Airflow Direction and Fan Speed
■Operation details
: COMO UTILIZAR O APARELHO
●Automático • Arrefecimento • Desumidificação
Suave • Ventilação
■ Detalhes de funcionamento
● Regular a direcção do fluxo de ar e a velocidade do
ventilador
■ Detalhes de funcionamento
:SETTING THE TIMER............................................ 15 – 16
●Recommended Setting of Timer
: PROGRAMAR O TEMPORIZADOR
● Programação recomendada do temporizador
1
Before use
Antes de
utilizar
2
How to use
Como utilizar

2
ENGLISH
PORTUGUÊS
:CONVENIENCE OPERATION ............................... 17 – 18
●Sleep Mode
■Operation details
●Economy or Powerful Mode
■Operation details
: UTILIZAÇÃO PRÁTICA
● Modo Sleep
■ Detalhes de funcionamento
● Modo Económico ou Potente
■ Detalhes de funcionamento
:CARE AND MAINTENANCE ................................. 19 – 22
●Cleaning the Indoor Unit and Remote Control
●Cleaning the Air Filter
●Cleaning the Front Panel
■Removing the front panel
■Fixing the front panel
■Cleaning the front panel
●Replacing the Air Purifying Filters
■Removing the air purifying filters
■Reinstalling the air purifying filters
●Pre-season Inspection
●When the Air Conditioner is Not Used for an Extended
Period of Time
●Recommended Inspection
: CUIDADOS E MANUTENÇÃO
● Limpeza da Unidade Interior e do
Controlo Remoto
● Limpeza do Filtro de Ar
● Limpeza do Painel Frontal
■ Remoção do painel frontal
■ Instalação do painel frontal
■ Limpeza do painel frontal
● Substituição dos Filtros de Purificação do Ar
■ Remoção dos filtros de purificação do ar
■ Instalação dos filtros de purificação do ar
● IInspecção Pré-temporada
● Quando o Ar Condicionado não é utilizado
por um período de tempo prolongado
● Inspecção recomendada
:TROUBLESHOOTING ........................................... 23 – 24
●Normal Operation
●Abnormal Operation
●Call the Dealer Immediately
DETECÇÃO DE AVARIAS
● Funcionamento Normal
● Funcionamento Anormal
● Contactar o Serviço de Assistência imediatamente
:HELPFUL INFORMATIONS........................................... 25
: INFORMAÇÕES ÚTEIS
:ENERGY SAVING AND OPERATION HINTS............... 26
: SUGESTÕES PARA POUPAR ENERGIA E OBTER
UM FUNCIONAMENTO MAIS EFICAZ
3
If necessary
Se necessário

3
Note:
Before using your air-conditioner, please read
this operating instructions carefully and keep it
for future reference.
Nota:
Antes de usar o seu aparelho de ar
condicionado, leia estas instruções de uso com
muita atenção e tenha-as à mão para futuras
consultas.
Thank you for purchasing a Panasonic Room
Air Conditioner.
Obrigado por ter adquirido o nosso Aparelho de
Ar Condicionado Panasonic.
FEATURES
CARACTERÍSTICAS
●ENVIROMENTAL FRIENDLY
Zero ozone depleting potential and low global
warming potential by using R410A refrigerant.
● NÃO PREJUDICIAL PARA O MEIO AMBIENTE
Potencial zero de esgotamento do ozono e baixo
potencial de aquecimento global graças ao uso
do refrigerante R410A.
● BLUE COATED CONDENSER AT OUTDOOR UNIT
This is the most advanced anti-rust coating.
● CONDENSADOR DA UNIDADE EXTERIOR
REVESTIDO DE AZUL.
É o revestimento anti-óxido mais avançado.
●SELF-ILLUMINATING BUTTON
For your convenience to operate in the dark.
(Refer page 9)
● BOTÃO AUTO-ILUMINÃVEL
Para facilitar a sua manipulação na escuridão.
(Pág. 9)
●AUTOMATIC OPERATION
Selects the optimum mode. (Refer page 13)
● OPERAÇÃO AUTOMÁTICA
Mede a cada momento a temperatura do ar de
entrada para seleccionar o modo de funcionamento
óptimo.
(Pág. 13)
●SLEEP MODE
Prevent the room from getting too hot or too cold
while you are sleeping. (Refer page 17)
● MODO SLEEP
Evita que a temperatura do quarto aqueça ou
arrefeça demasiado enquanto dorme. (Pág. 17)
●ECONOMY MODE
To reduce electrical power consumption.
(Refer page 18)
● MODO ECONÓMICO
Reduz o consumo de energia eléctrica. (Pág. 18)
●POWERFUL MODE
Reaches the desired room temperature quickly.
(Refer page 18)
● MODO POTENTE
Atinge rapidamente a temperatura pretendida da sala.
(Pág. 18)
●REMOVABLE FRONT PANEL
For quick and easy cleaning (washable).
(Refer page 20)
● PAINEL FRONTAL AMOVÍVEL
Para uma limpeza mais rápida e fácil (lavável).
(Pág. 20)
●CATECHIN AIR PURIFYING FILTER.
Filter that can trap dust, tabacco smoke and tiny
particles in the room. It can also prevent the growth of
bacteria and viruses trapped in this filter.
(Refer page 21)
● FILTRO PURIFICADOR DO AR "CATECHIN"
Este filtro pode reter poeiras, fumo de tabaco e
partculas minsculas em suspenso no ar da
sala. Previne tambm o desenvolvimento de
bactrias e viroses retidas por este filtro.(Pág. 21)
●DEODORIZING FILTER
Used to remove unpleasant odours and deodorize the
air in the room.
(Refer page 21)
● FILTRO DESODORIZANTE
Anula odores indesejveis e desodoriza o ar da sala.
(Pág. 21)
●AUTO RESTART CONTROL
Automatically restart the unit after power failure.
(Refer page 25)
● REARME AUTOMÁTICO DA OPERAÇÃO
A unidade volta a funcionar automaticamente,
após um corte de energia. (Pág. 25)

4
ENGLISH
PORTUGUÊS
■Do not install, remove and reinstall the unit yourself.
Improper installation will cause leakage, electric shock or fire. Please consult an authorized dealer or specialist for
the installation work.
■
Não instale, não remova nem reinstale a unidade.
A instalação inadequada poderá causar fugas, choques eléctricos ou risco de incêndio. É favor consultar um
representante autorizado, ou um técnico especializado para proceder a estes trabalhos.
SAFETY PRECAUTIONS
RECOMENDAÇÕES DE SEGURANÇA
Before operating, please read the following “Safety Precautions” carefully.
Antes de pôr em funcionamento este aparelho, leia atentamente as seguintes Recomendações de
Segurança.
To prevent personal injury, injury to others and property damage, the following instructions must be followed.
Para evitar danos pessoais, de terceiros ou danos materiais, deve seguir as seguintes instruções.
■Incorrect operation due to failure to follow instructions will cause harm or damage, the seriousness of which is classified
as follows :
Para evitar danos pessoais, de terceiros ou danos materiais, deve seguir as seguintes instruções.
■The instructions to be followed are classified by the following symbols :
As instruções que deve seguir estão classificadas conforme os símbolos seguintes:
!Warning / PERIGO
!Caution / CUIDADO
This symbol (with a white background) denotes
an action that is PROHIBITED.
Este símbolo (com um fundo branco) significa
uma acção PROÍBIDA.
OFF
These symbols (with a black background)
denote actions that are COMPULSORY.
Estes símbolos (com um fundo negro)
significam acções OBRIGATÓRIAS.
!Warning / PERIGO
This sign warns of death or serious injury.
Este sinal significa perigo de morte ou de
ferimentos graves.
!Caution / CUIDADO
This sign warns of damage to property.
Este sinal significa perigo de danificar o aparelho
■This room air conditioner must be earthed.
Este aparelho de ar condicionado deve ser ligado a
uma tomada com ligação à terra.
Improper grounding could cause electric
shock.
A ligação inadequada poderá causar risco
de choque eléctrico
■Do not install the unit in a place where there may
be explosive gas leaks.
Não instale a unidade num local onde possam
ocorrer fugas de gás explosivo
Gas leaks near the unit could cause fires.
As fugas de gás próximo do aparelho
poderão causar risco de incêndio.
■Ensure that the drainage piping is connected
properly.
Certifique-se de que a tubagem de drenagem
está devidamente ligada.
Otherwise, water will leak out.
Caso contrário, poderá ocorrer uma
fuga de água.
●Installation Precautions / Recomendações de Instalação

5
Do not share outlet.
Não ligue outros aparelhos à
mesma tomada.
POWER
ECONOMY POWERFUL
SLEEP TIMER
!Warning / PERIGO
This sign warns of death or
serious injury.
Este sinal significa perigo de morte
ou de ferimentos graves.
Do not insert plug to operate
the unit. Do not pull out plug
to stop the unit.
Não ligue nem desligue o
aparelho inserindo e
retirando a ficha da tomada.
Plug in properly.
Ligue a ficha devidamente.
Do not operate with wet
hands.
Não ponha o aparelho em
funcionamento com as mãos
molhadas.
● Operation Precautions / Recomendações de Funcionamento
Use specified power cord.
Utilize o cabo de alimentação
especificado.
Do not damage or modify
the power cord.
Não danifique, nem altere, o
cabo de alimentação.
If abnormal condition (burnt smell, etc) occurs, switch off
and unplug the power supply.
Se ocorrer uma situação de funcionamento anormal
(cheiro a queimado, etc.), desligue o aparelho e retire a
ficha da tomada.
OFF
Do not repair by yourself.
Não tente reparar o aparelho.
Do not exposed directly to cool air
for a long period.
Não se exponha directamente ao
ar frio durante um período
prolongado de tempo.
Do not insert finger or other objects into the indoor or
outdoor units.
Não introduza os dedos, nem outros objectos, nas
unidades interior ou exterior.

6
ENGLISH
PORTUGUÊS
POWER
ECONOMY POWERFUL
SLEEP TIMER
Do not wash the unit with water.
Não lave o aparelho com água.
Do not use for other purpose such as preservation or etc.
Não utilize o aparelho para outros fins, como por exemplo,
preservação de alimentos, etc.
Do not use any combustible equipment at
airflow direction.
Não utilize qualquer equipamento combustível
na direcção do fluxo de ar do aparelho.
Do not sit or place anything on the outdoor unit.
Não se sente nem coloque nenhum objecto em cima
da unidade exterior.
Ventilate the room regularly.
Ventile regularmente a sala.
Pay attention as to whether the installation rack is
damaged due to long period of usage.
Verifique se a grelha de instalação está danificada,
de forma a detectar possíveis danos causados pela
utilização prolongada.
!Caution / Cuidado
This sign warns of injury.
Esta indicación muestra la posibilidad
de causar daño o avería solamente
en la propiedad.
Do not pull the cord to disconnect the plug.
Não puxe o cabo de alimentação para retirar a ficha
da tomada.
Switch off the power supply if the unit is not
used for a long period.
Desligue a alimentação eléctrica do
aparelho, caso não tencione utilizá-lo por
um período de tempo prolongado.
OFF
Switch off the power supply before cleaning it.
Desligue o aparelho antes de o limpar.

7
NAME OF EACH PART
DESCRÍÇÃO DAS PEÇAS

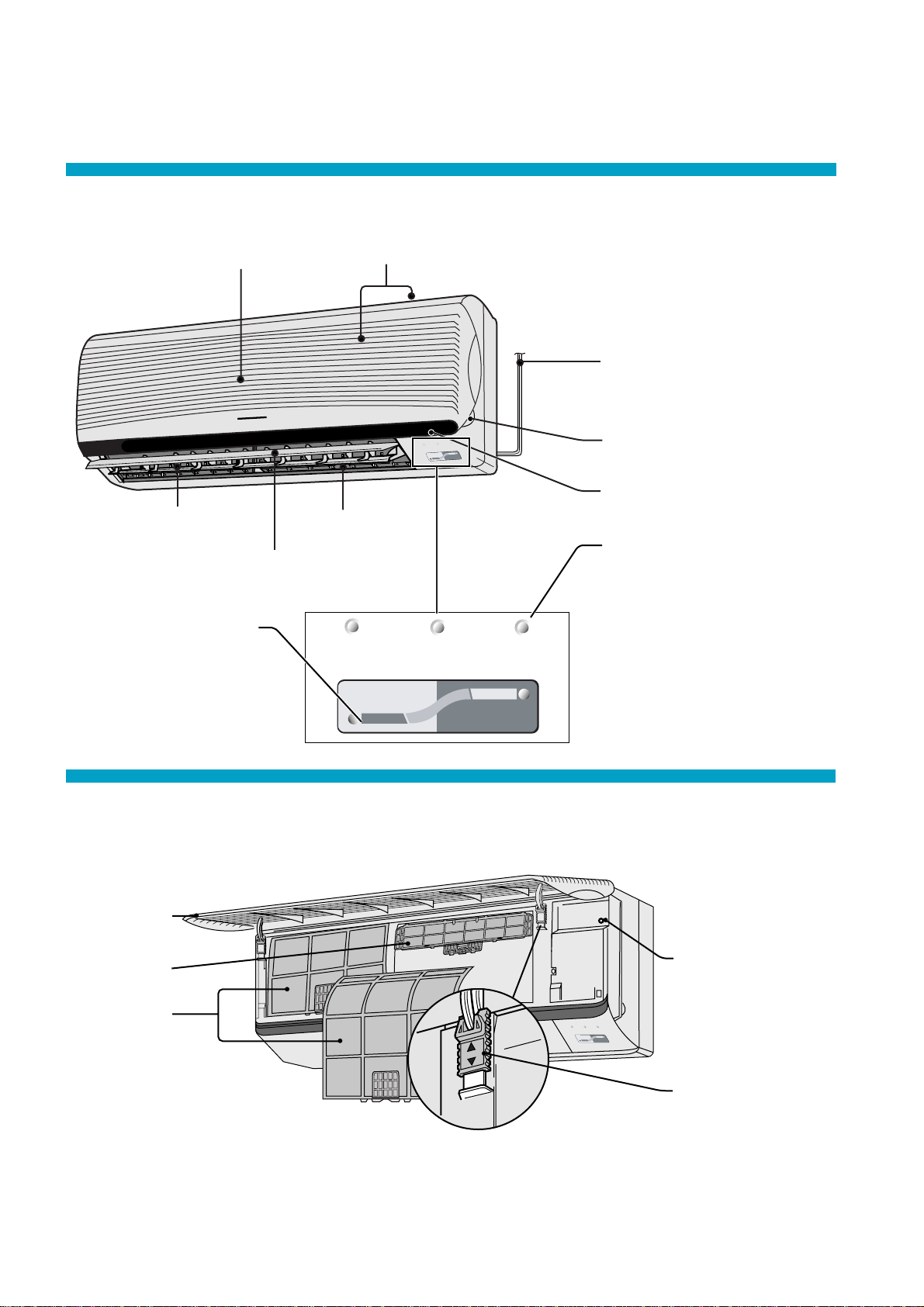

●Indoor Unit / Unidade Interior
Air Intake Vent
Entrada de Ar
Power Supply Cord
Cabo de Alimentação
Panel Opener
Abertura do Painel
Signal Receptor
Receptor de Sinal
Operation Indicators
●POWER : Green
●SLEEP : Orange
●TIMER : Orange
Indicadores de Operação
● APOWER : Verde
(Alimentação)
● SLEEP : Laranja
(Dormir)
● TIMER : Laranja
(Temporizador)
Air Outlet Vent
Saída de Ar
Vertical Airflow Direction Louver
Deflector para Fluxo de Ar
Vertical
Horizontal Airflow Direction
Louver (Manually adjusted)
Deflector para Fluxo de Ar
Horizontal (ajustável
manualmente)
Economy/Powerful Indicators
Economy - Green
Powerful - Orange
Indicadores de Modo
Económico/Potente
Económico - Verde
Potente - Laranja
POWER
ECONOMY POWERFUL
SLEEP TIMER
POWER
ECONOMY POWERFUL
SLEEP TIMER
Front Panel
Painel Frontal
■When the front panel is opened
Quando o painel frontal está aberto
Front Panel
Painel Frontal
Air Filters
Filtros de Ar
Auto Operation Button
Botão de Operação
Automática
Tab for Front Panel
Patilha para o Painel Frontal
POWER
ECONOMY POWERFUL
SLEEP TIMER
Air Purifying Filter
Filtro Purificador do Ar

8
ENGLISH
PORTUGUÊS
●Accessories / Acessórios

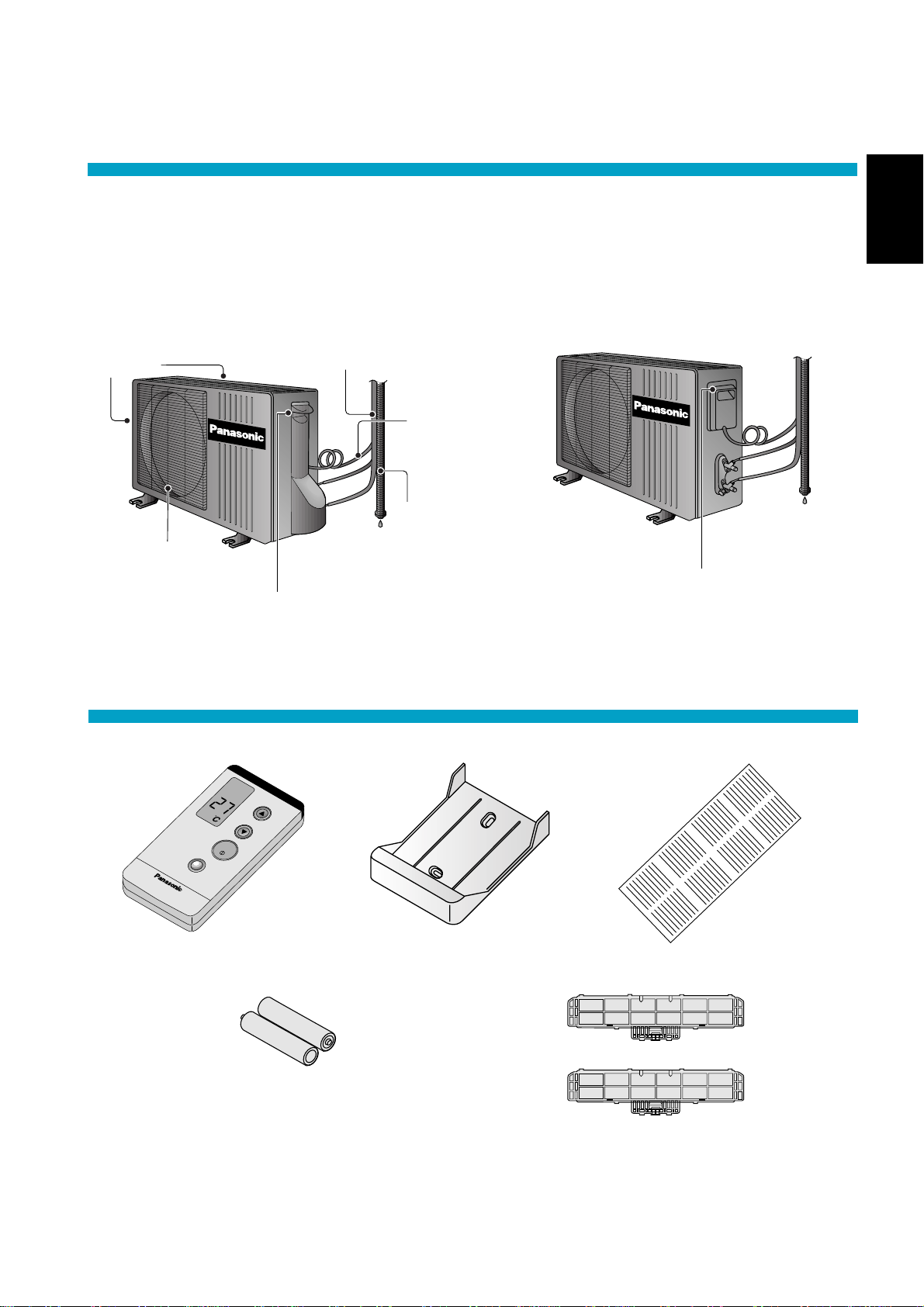

●Outdoor Unit / Unidade Exterior
Remote Control Indication Sticker
Etiqueta Bilingue do Controlo Remoto
Remote Control Holder
Soporte do controlo remoto
Remote Control
Controlo Remoto
POWERFUL
TEMP
OFF/ON
COOL
AUTO
Two RO3 dry-cell batteries or
equivalent
Duas pilhas secas RO3
ou equivalentes
Air Purifying Filters
(Catechin Air Purifying Filters and
Deodorizing Filters)
Filtros Purificador Do Ar
(Filtros Purificador do Ar "Catechin" e
Filtros Desodorizante)
CU-VC75KE , CU-VC95KE
Connecting cable
Cabo de Ligação
Piping
Tubagem
Air Intake Vents
Entrada de Ar
Air Outlet Vents
Saida de Ar
(Side)
(Lado)
(Rear)
(Parte de Trás)
Ground Terminal
(Inside Cover)
Terminal de Terra
(Cobertura Interior)
Drain Hose
Mangueira de
Dreno
Ground Terminal
(Inside Cover)
Terminal a tierra
(Cobertura interior)
CU-VC125KE

9
AIR SWING
TIMER
CLOCK
1
2
3
FAN
COOL LO
HI
DRY
AUTO
AUTO
ON
AUTO FAN
AIR
SWING
AM PM
OFF
AM PM
MODE
ECONOMY
FAN SPEED
AUTO
MANUAL
ON OFF
SET
CANCEL
SLEEP
Room Temperature
Setting Button
(self-illuminating Button)
Botão de Regulação da
TemperaturaAmbiente
(botão auto-iluminãvel)
OFF/ON Button
(self-illuminating Button)
Botão ON/OFF
(botão auto-iluminãvel)
Powerful Mode Operation Button
Botão de Operação do Modo Potente
Operation Display
Visor de Operação
Signal Transmitter
Emissor de Infravermelhos
■When the remote control cover is opened
Quando o controlo remoto está aberto
Timer Set Button
Botão de Programação do Temporizador
ON-TIMER Button
Botão para Ligar o Temporizador
OFF-TIMER Button
Botão para Desligar o Temporizador
Timer Cancellation Button
Botão de Cancelamento do Temporizador
Sleep Mode Operation Button
Botão de Operação do Modo Sleep
Manual Airflow Direction Selection Button
Botão de Selecção Manual da
Direcção do Fluxo de Ar
Time-Setting Button
Botão de Acerto da Hora
Operation Display
Visar de Operação
Economy Mode
Operation Button
Botão de Operação do Modo
Económico
Clock Button
Botão do Relógio
Auto Airflow Direction Button
Botão de Selecção Automática da
Direcção do Fluxo de Ar
Operation Mode Selection Button
Botão de Selecção do Modo de Operação

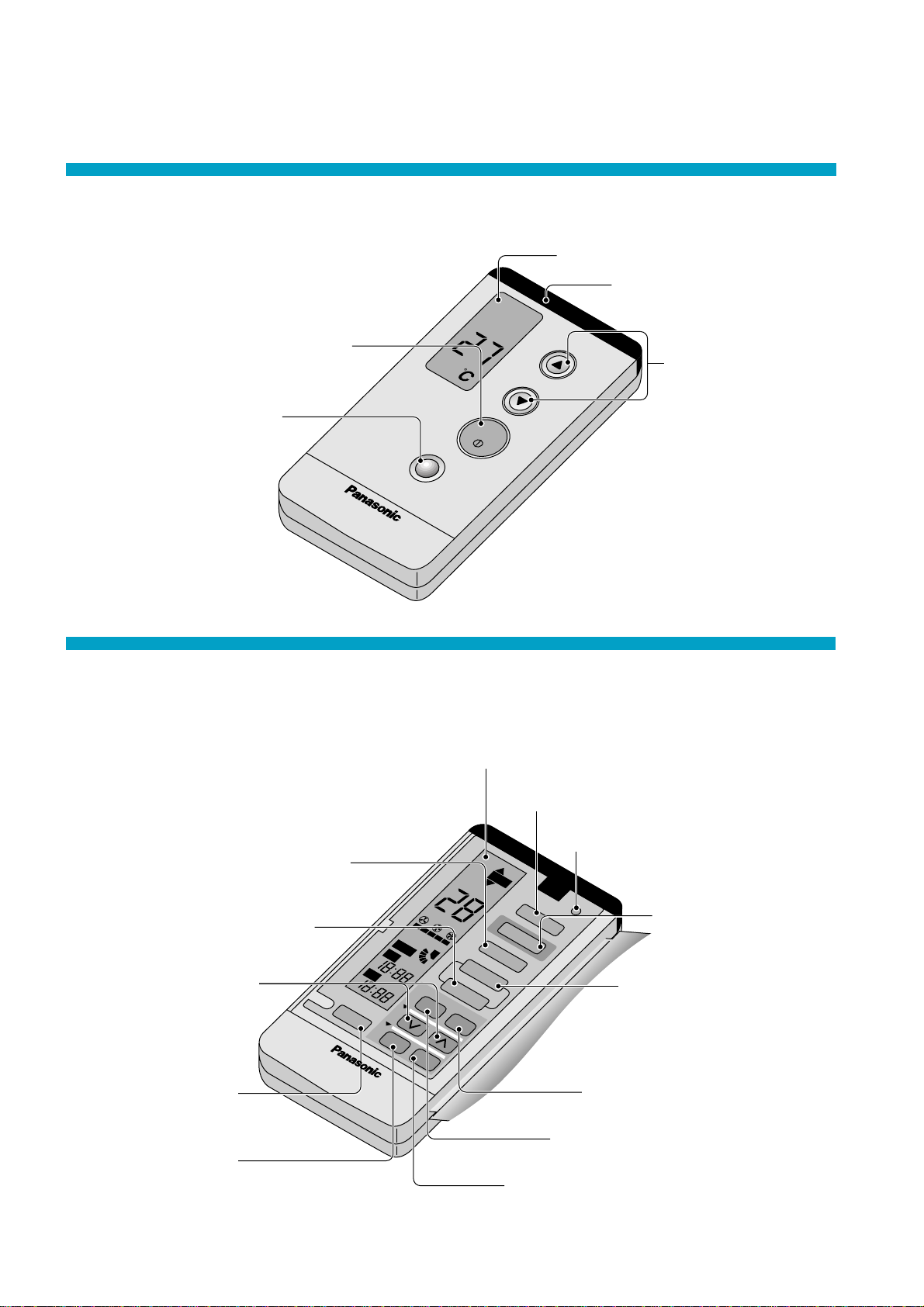

●Remote Control / Controlo Remoto
Fan Speed Selection Button
Botão de Selecção da Velocidade do Ventilador
POWERFUL
TEMP
OFF/ON
COOL
AUTO

10
ENGLISH
PORTUGUÊS
■When the back cover is opened
Quando a tampa traseira está aberta
■How to use the remote control
Como utilizar o controlo remoto
• Maximum distance : 10 m
• Make sure it is not obstructed.
• Distãncia máxima: 10 m
• Certifique-se de que não existe
nenhum obstáculo entre o comando
e o receptor de infravermelhos.
OPEN
Notes / Notas
• Do not throw or drop
• Do not get it wet
• Certain type of flourescent lamps may affect
signal reception. Consult your dealer.
• Não deixe cair nem atire ao chão o controlo
remoto.
• Não molhe o controlo remoto.
• Alguns tipos de lâmpadas fluorescentes
poderão afectar a recepção do sinal. Consulte
o seu revendedor.
Signal receptor
• Signal received sound.
One short beep or one long beep.
Receptor de sinais
• Som de recepÁ o do sinal
Um Bip curto ou longo
Reset points
• short to clear the
memory
Pontos de Reinício
• Feche para limpar
a memória
• Aim at the signal receptor.
• Aponte o controlo remoto para o receptor de infravermelhos.
POWER
ECONOMY POWERFUL
SLEEP TIMER

11
PREPARATION BEFORE OPERATION
PREPARAÇÃO ANTES DE UTÍLIZAR
!Warning / ATENÇÃO
■Ensure the power plug is securely inserted.
A loose plug may cause a fire or an electric shock.
■
Certifique-se de que a tomada está devidamente
ligada.
Uma tomada mal ligada poderá causar risco de
incêndio ou de choque eléctrico.
5
Insert the air filters
Inserte los filtros de aire
4
Insert the air purifying filters
Inserte los filtros purificadores
de aire.
6
Close the front panel
Feche o painel frontal
■Notes / Notas
DBT: Dry Bulb Temp
Temperatura de bolbo seco
WBT: Wet Bulb Temp
Temperatura de bolbo húmido
Maximum Temperature
Temperatura Máxima
Minimum Temperature
Temperatura Mínima
DBT
32
16
WBT
23
11
DBT
43
16
WBT
26
11
Indoor
Interior
Outdoor
exterior
(Unit in °C)
(Unidade em C°)
Use under the following conditions
Utilizar nas seguintes condições
●Indoor Unit
Unidade Interior
1Connect the power
supply cord to an
independent power
supply.
Ligue o cabo de
alimentaçáo a uma
fonte de alimentaçáo
independente.
3Remove the air filters
Remova os filtros de ar
2Open the front panel
Abra o painel frontal
POWER
ECONOMY POWERFUL
SLEEP TIMER
• If the unit is not going to be used for an extended period
of time, turn off the main Power supply. If it is left at the
ON position, approximately 2.5 W of electricity will be
used even if the indoor unit has been turned off with the
remote control.
• If operation is stopped, then restart immediately, the unit
will resume operation only after 3 minutes.
• Caso não tencione utilizar o aparelho por um período de
tempo prolongado, apagar la fuente de alimentaciÛn .
Caso o deixe na posição ON, irá consumir cerca de 2,5
W, mesmo que a unidade interior tenha sido desligada
com o controlo remoto.
• Caso interrompa o seu funcionamento e depois o ligue
imediatamente, o aparelho só retomará o funcionamento
passados 3 minutos.

ENGLISH
PORTUGUÊS
12

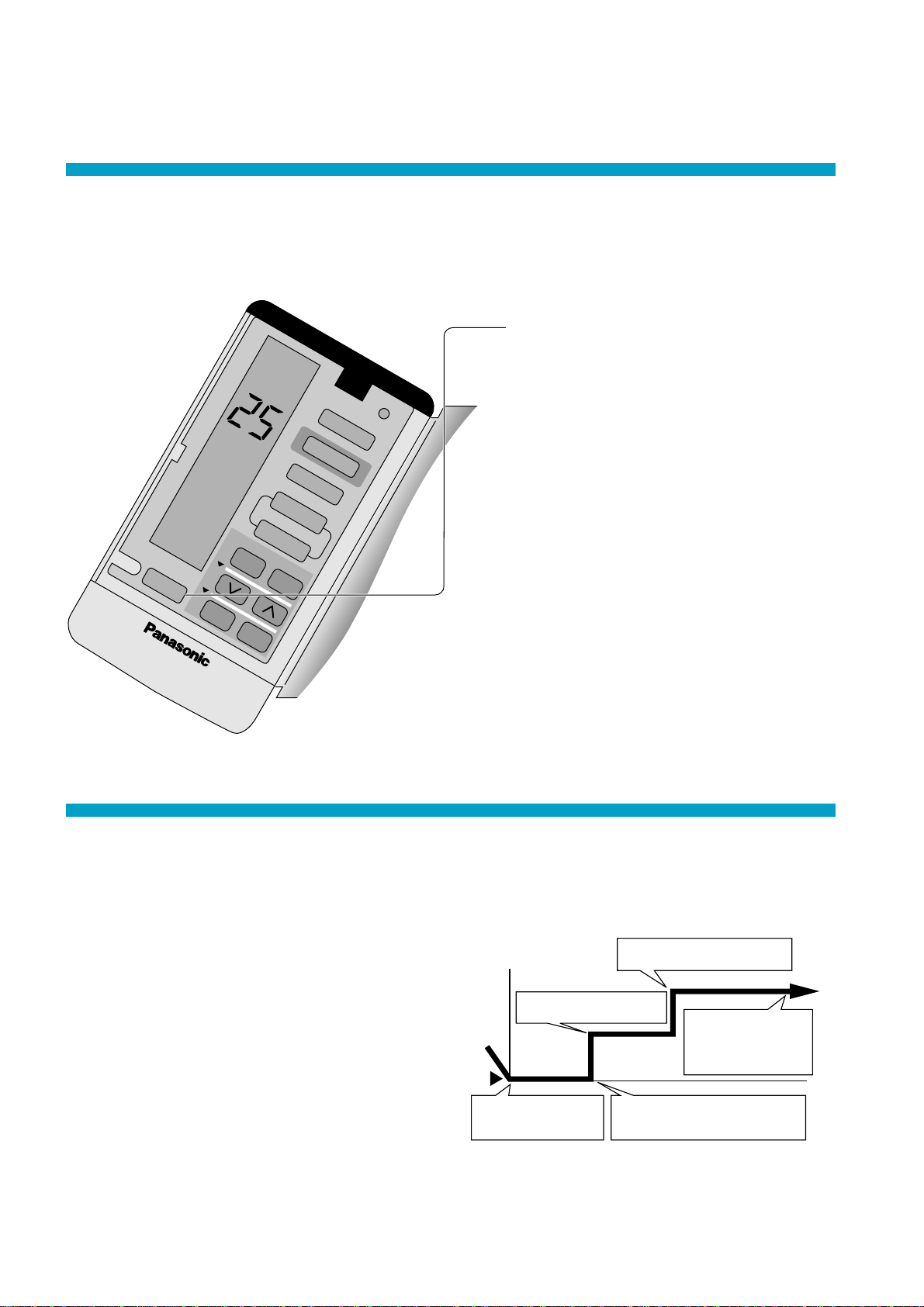

1Press the clock button
Prima o botão do relógio.
2Press to set the current time
Prima para acertar a hora actual.
Press continuously for fast forwarding.
Mantenha premido para avançar
rapidamente.
Press continuously for fast reversing.
Mantenha premido para retroceder
rapidamente.
3Press the clock button
Prima o botão do
relógio.
• Can be used for approximately one year.
Observe the following when replacing the batteries
• Replace with new batteries of the same type .
• Do not use rechargeable batteries (Ni-Cd).
• Remove the batteries if the unit is not going to
be used for a long period.
• Podem ser utilizadas durante cerca de um ano.
Siga as seguintes indicações, ao substituir as
pilhas.
• Substitua as pilhas antigas por outras novas do
mesmo tipo.
• Não utilize pilhas recarregáveis (Ni-Cd).
• Remova as pilhas, caso não tencione utilizar o
aparelho por um período de tempo prolongado.
←lights up
Acende-se
PM
PM
1
OPEN
Slide the cover to open
Empurre a tampa, para abrir.
2Be sure the directions are correct
Certifique-se de que a polaridade está
correcta.
• Open the remote control
cover and confirm the
display 12:00 PM
is flashing.
• Abra a tampa do controlo
remoto e certifique-se de
que a indicação 12:00PM
está a piscar.
PM
■Setting the clock
Acertar o relógio
■About the batteries / Sobre as pilhas
*Set the current time (Clock) immediately to prevent battery exhaustion.
*
Acerte a hora actual (Relógio) imediatamente, para evitar desgaste das pilhas.
←flashes
Pisca
←lights up
Acende-se
←lights up
Acende-se
●Remote Control / Controlo Remoto
■Inserting batteries
Instalar as pilhas
AIR SWING
TIMER
CLOCK
1
2
3
COOL
PM
MODE
ECONOMY
FAN SPEED
AUTO
MANUAL
ON OFF
SET
CANCEL
SLEEP
OPEN

13
AIR SWING
TIMER
CLOCK
1
2
3
COOL
MODE
ECONOMY
FAN SPEED
AUTO
MANUAL
ON OFF
CANCEL
SLEEP
SET
POWERFUL
OFF/ON
COOL
TEMP
HOWTO OPERATE
COMO UTILIZAR O APARELHO
●Automatic, Cooling, Soft Dry, Fan
Automático, Arrefecimento, Desumidificação Suave,Ventilação
1Press to select the desired operation mode
When pressed, the display changes in this order.
Prima para seleccionar o modo de operação
pretendido.
Quando premido, o visor muda na seguinte sequência
2Press to start the operation
POWER indicator LED (Green) on indoor unit will light up.
Press once more to stop operation.
Prima para iniciar a operação.
A luz indicadora POWER (verde) da unidade interior
acende-se.
Prima novamente para parar a operação.
3Press to select room temperature
Prima para seleccionar a temperatura ambiente.
• aAutomatic Operation / Operação Automática
Display / Visor
- Operation with 2°C higher than standard temperature.
Operação com uma temperatura 2°C acima da
temperatura normal.
- Operation with standard temperature.
Operação com temperatura normal.
- Operation with 2°C lower than standard temperature.
Operação com uma temperatura 2°C abaixo da
temperatura normal.
•Cooling, Soft Dry operation
Enfriado, la operación de secado suave
Press to increase temperature by 1°C.
Prima para aumentar a temperatura em 1°C
Press to decrease temperature by 1°C.
Prima para reduzir a temperatura em 1°C
– The temperature can be set between 16°C and 30°C.
– A temperatura pode ser regulada entre os 16°C e os 30°C
– Recommended temperature / Temperatura recomendada:
For Cooling / Para Arrefecimento: 26°C - 28°C
For Soft Dry /
Para Desumidificação Suave: 1°C - 2°C
lower than room temperature.
1°C - 2°C abaixo da temperatura ambiente.
Display
Visor
Close the Cover
Feche a tampa
a
FAN
DRY
COOL
HI
AUTO
AUTO
LO
AUTO
a – Automatic Operation / Operação Automática
• Once the Automatic Operation is selected, the indoor
temperature sensor operates automatically to select the
desired operation mode with Cooling or Soft Dry.
• After the operation mode have been selected, the mode
does not change.
• Temperature is not displayed on remote control during
Auto mode operation
• Caso seleccione este modo, o sensor de temperatura
interior será activado automaticamente, hora a hora, para
seleccionar o modo óptimo de operação.
• Depois de seleccionar o modo de funcionamento, o
referido modo não se modifica.
• La temperatura no aparece en el mando a distancia
durante el modo de funcionamiento Automático.
– Soft Dry Operation / Operação Desumidificação Suave
• A very gentle Cooling Operation. Consisting primarily of
dehumidifying. It does not lower the room temperature.
• During Soft Dry operation, the indoor fan operates at Low fan
speed.
• Uma operação de arrefecimento muito suave. Consiste,
principalmente, na desumidificação. Não reduz a temperatura
ambiente.
• Durante o funcionamento de Secagem Suave, o ventilador do
interior funcionará a baixa velocidade.
■Operation details / Detalhes de Funcionamento
COOLING
Arrefecimento
SOFT DRY
Desum. Suave
25°C
22°C
Operation
Operação
Standard temperature
Temp. Standard
TEMPERATURE
Temp.
23°C
Cooling Operation / Função de arrefecimento
• To set room temperature to your preference of cooling comfort.
• Para ajustar a temperatura ao seu gosto e para o seu confort.
Setting
temperature
Temperatura
Programada
Soft Dry operation with 10 mins.
ON and 6 mins. OFF alternately.
Fluxo de aire mui frio acendido
durante 10 minutos e apagado
durante 6 minutos, alternativamente.
Switch to Soft Dry when setting temperature is reached.
Muda para a operação Desumidificação Suave quando a
temperatura programada é atingida.
Cooling
Operation
Operação de
Arrefecimento
DRYCOOL
COOL DRY

ENGLISH
PORTUGUÊS
14
●Adjusting Airflow Direction And Fan Speed
Regular a Direcção do Fluxo de Ar e aVelocidade do
Ventilador
■Operation details / Detalhes de Funcionamento
– Air Circulation Operation
• When the room temperature reaches the setting temperature,
operation commences at Low airflow volume. It stops when the
room temperature drops to 2°C below the setting temperature.
(It is useful when using a heater).
Automatic Airflow Volume
• The speed of the Indoor fan is adjusted automatically according
to the operation. The Indoor fan stops occasionally during
cooling operation.
- Operação de Circulação do Ar
• Quando a temperatura ambiente atinge a temperatura
programada, a operação inicia-se com um fluxo de ar baixo e
pára quando a temperatura ambiente desce 2°C abaixo da
temperatura programada (é útil quando utiliza um aquecedor).
Volume do Fluxo de Ar Automático
• A velocidade do ventilador interno é regulado automaticamente,
de acordo com a operação. O ventilador interno pára
temporariamente durante a operação de arrefecimento.
*Five stages of adjustments can be made in
this range.
*
Pode efectuar 5 fases de regulação, dentro
desta gama.
Louver adjustment range
Gama de regulação do deflector
Press to select Fan speed
• The display changes in this order
Prima para seleccionar a velocidade do
ventilador
• O visor muda na seguinte sequência:
Automatic Low Medium High
Automático Baixo Médio Alta
Selecting Vertical Airflow Direction
Press AUTO,
Para seleccionar a Direcção de Fluxo de Ar Vertical
Prima AUTO.
• The louver swing up and down
automatically.
• To stop this operation, press
MANUAL button.
• O deflector oscila
automaticamente.
• Para parar, prima
o botão
MANUAL .
Press MANUAL
• Manual selection of Vertical Airflow Direction
Louver.
• The display changes in this order,
Prima MANUAL
• Selecção manual da direcção de Fluxo de Ar
Vertical
• O visor muda na seguinte sequência:
Horizontal Airflow Direction
• Adjust it manually.
Direcção de Fluxo de Ar Horizontal
• Regule-a manualmente.
POWER
ECONOMY POWERFUL
SLEEP TIMER
POWER
ECONOMY POWERFUL
SLEEP TIMER
AIR SWING
TIMER
CLOCK
1
2
3
COOL
AUTO FAN
MODE
ECONOMY
FAN SPEED
AUTO
MANUAL
ON OFF
SET
CANCEL
SLEEP
Air Circulation
Circulação de Ar
POWER
ECONOMY POWERFUL
SLEEP TIMER
Cooling
Soft Dry
Arrefec.
Desumid
Suave
FAN
FAN

15
AIR SWING
TIMER
CLOCK
1
2
3
COOL
ON
AM
MODE
ECONOMY
FAN SPEED
AUTO
MANUAL
ON OFF
SET
CANCEL
SLEEP
SETTINGTHETIMER
PROGRAMAR O TEMPORIZADOR
4To set the OFF-TIMER
Press the OFF-TIMER then follow
steps 2 and 3 as above.
Para acertar o OFF-TIMER.
Prima OFF-TIMER e depois siga os
passos 2 e 3 acima.
3Press SET Prima SET.
Lights up
Acende-se →
*The timer indicator (orange) on
the indoor unit will light up.
* O indicador do temporizador
(laranja) da unidade interior
acende-se.
1Press ON-TIMER
Prima ON-TIMER.
Flashes
Pisca →
Example: Set the ON-TIMER to 7:00AM
(Exemplo: Acertar o ON-TIMER para as 7:00)
2Press to set the time
Prima para acertar o temporizador.
Increase by 10 minutes
Aumenta 10 minutos
Decrease by 10 minutes
Reduz 10 minutos
*Press continuously for quick setting.
* Prima continuamente para atingir
rapidamente a hora pretendida.
Ensure that the current time is correct before setting the timer. The timer cannot be set if the time display is flashing.
Certifique-se de que a hora actual está certa antes de programar o temporizador. O temporizador não poderá ser
programado se o visor estiver a piscar.
AMON
■Timer Cancellation Button
(To cancel the Timer)
Press the ON-TIMER or OFF-TIMER then press CANCEL.
*The timer indicator on the indoor unit will go off.
Botão de cancelamento do temporizador.
(Para cancelar o temporizador)
Prima ON-TIMER ou OFF-TIMER e depois prima CANCEL.
* O indicador do temporizador, na unidade interior,
apaga-se.
■To change the setting time, follow the above steps.
Para alterar a hora programada, siga os passos
acima.
Timer details / Detalhes doTemporizador
• Quando a função ON-TIMER está programada, a
operação inicia-se antes da hora programada, de forma
a que a temperatura ambiente atinja a temperatura
programada à hora programada (máximo de 15 minutos).
• Após programar o temporizador, a operaçao iniciar-se-á
todos os dias à hora programada.
AMON
• When the ON-Timer is set, operation will start before
the actual set time. This is to allow the room
temperature to reach the setting temperature by the
setting time (maximum of 15 minutes in advance).
• Once the ON-Timer is set, operation will start at the
setting time everyday.

ENGLISH
PORTUGUÊS
16
●Recommended Setting ofTimer
Programação recomendada do temporizador
■When you sleep
• Set the time at which you will go to sleep with the
OFF-TIMER. This prevent wastage of electricity.
■
Quando se deita
• Programe a hora a que se deita com o OFF-TIMER.
Assim, evitará a perda de energia.
■When you wake up
• Set the time at which you will wake up with the
ON-TIMER. You can start the new day at a comfortable
temperature.
■
Quando se levanta
• Programe a hora a que se levanta como ON-TIMER.
Pode iniciar o dia com uma temperatura confortável.
Note:
(The above is an example of how you can used the
OFF-TIMER and ON-TIMER mode. However it is
recommended to use the sleep mode function for sleeping)
Notas:
(El anterior es un ejemplo de cûmo se puede usar el modo
OFF-TIMER y ON-TIMER. Sin embargo se recomienda
usar la funciûn modo para dormir a la hora de acostarse.)
■When going out
• Set the time at which you will go out with the
OFF-TIMER. Set the time at which you will come back
with the ON-TIMER.
• This will prevent the air conditioner from being left on
while you are out, and the temperature will be pleasant
when you return.
■
Quando sai
• Programe a hora a que vai sair com o OFF-TIMER e a
hora a que vai regressar com o ON-TIMER.
• Assim, evitará que o ar condicionado fique a trabalhar
enquanto está fora, e a temperatura estará agradável
quando regressar.
■When you return
• Set the time at which you will return with the ON-TIMER.
• This will make the temperature pleasant when you
return, and it will prevent the air conditioner from being
left on.
■
Quando regressa
• Programe a hora a que vai regressar com o
ON-TIMER.
• Assim, terá uma temperatura agradável quando
regressar e evitará que o ar condicionado fique a
funcionar enquanto está fora.
• A hora actual não poderá ser visualizada enquanto está
a programar o temporizador.
• Caso utilize os dois temporizadores, a luz indicadora do
Temporizador, na unidade interior, mantém-se acesa,
mesmo que a operação seja interrompida pelo
OFF-TIMER.
Timer details / Detalhes doTemporizador
• The current time is not displayed when the timers are
set.
• When both timers are used together, the TIMER LED
on the indoor unit remains lit even if the operation is
stopped by the OFF-TIMER.
Good Night!
Boa Noite !
RING...
RING...
Good Morning!
Boa Noite !
Not at Home
Férias
Bye
Adeus
Hi! I’m home
Olá!
Já cheguei

17
CONVENIENCE OPERATION
UTILIZAÇÃO PRÁTICA
■To set the sleep mode, press SLEEP.
*The sleep indicator on the indoor unit will
light up.
Para programar o modo Sleep, prima SLEEP.
* O indicador da função Sleep, na unidade
interior, acende-se.
■To cancel the sleep mode, press once more.
Para cancelar o modo Sleep, prima
novamente SLEEP.
AIR SWING
TIMER
CLOCK
1
2
3
COOL
MODE
ECONOMY
FAN SPEED
AUTO
MANUAL
ON OFF
SET
CANCEL
SLEEP
• When the room temperature reaches the setting
temperature, the airflow volume will automatically
change to low.
• Sleep Mode Operation time is 8 hours.
• When used together with the timer, the timer has priority.
• Cooling or Soft Dry Operation for sleep mode movement
will start to avoid overcooling.
• Quando a temperatura ambiente atingir a temperatura
programada, o volume do fluxo de ar passará
automaticamente para um nível inferior.
• O tempo de operação do Modo Sleep é de 8 horas.
• Quando utilizado em conjunto com o temporizador, o
temporizador tem prioridade.
• A Operação de Arrefecimento, ou de Desumidificação
Suave iniciarse-á durante o modo Sleep para evitar o
sobre-arrefecimento.
■Operation details
Detalhes de Funcionamento
This is to obtain a comfortable room temperature while sleeping.
Este modo permite atingir uma temperatura ambiente confortável enquanto dorme.
●Sleep Mode
Modo Sleep
Time / TEMPO
Approx. 0.5°C increase.
Aumenta 0,5°C aprox.
Setting temperature
Programação de temperatura
Temperature
TEMP.
Sleep Operation button is
pressed.
Tecla SLEEP é pressionada
Sleep shift operation starts.
Inicia-se o período de
funcionamento SLEEP
0-1 hour / hora
1 hour / hora
Approx. 0.5°C increase.
Aumenta 0,5°C aprox.
Approx. 8 hours after sleep shift
operation starts, stops
automatically.
Pára automaticamente aprox. 8
horas após ter iniciado o modo
SLEEP.

ENGLISH
PORTUGUÊS
18
AIR SWING
TIMER
CLOCK
1
2
3
COOL
MODE
ECONOMY
FAN SPEED
AUTO
MANUAL
ON OFF
SET
CANCEL
SLEEP
POWERFUL
OFF/ON
●Economy or Powerful Mode
Modo Potente ou Económico
■Operation details
Detalhes de funcionamento
Cover is closed
Tampa fechada
Economy operation
Operação Económica
Powerful operation
Operação Potente
Cooling/Soft Dry
Arrefecimento/
Desumidificação
Suave
Airflow volume
Volume de fluxo de ar
Super High
Super Alto
Airflow volume
Volume de fluxo de ar
Low (on and off)
Baixo (ligado e desligado)
Economy Mode
To save electrical power consumption.
However, please use this mode when the room have
reached your desired temperature.
• Press ECONOMY
*Economy indicator (Green) on indoor unit lights up.
• Press once more to cancel this operation.
Modo Económico
Para poupar energia.
No entanto, use este modo quando a sala atinja a
temperatura desejada.
• Prima ECONOMY.
* O indicador do modo Económico (verde) da unidade
interior acender-se-á.
• Prima novamente o botão para cancelar esta
operação.
Powerful Mode
To obtain the setting temperature quickly.
• Press POWERFUL
*Powerful indicator (Orange) on indoor unit lights up.
*Powerful mode will operate for 15 minutes only.
• To cancel this operation, press once more.
Modo Potente
PPara atingir rapidamente a temperatura pretendida.
• Prima POWERFUL.
* SO indicador do modo Potente (laranja) da unidade
interior acender-se-á.
* O modo Potente funciona apenas durante 15 minutos.
• Prima novamente o botão para cancelar esta
operação.
Temperature
Temperatura
3°C lower than set
temp.
3°C por debaixo da
temperatura ajustada
Temperature
Temperatura
0.5°C higher than set
temp.
0,5°C acima da temperatura
ajustada
*• The changes of the temperature and airflow volume are automatic.
• The remote control display remain unchanged.
• If sleep button or operation mode button is pressed, economy or powerful operation is cancelled.
• During -Air circulation operation, the powerful and economy operation are not available.
• During Economy mode, indoor fan operates on and off at Low speed.
*
• As alterações da temperatura e do volume de fluxo de ar são automáticas
• O visor do controlo remoto mantém-se inalterado.
• Caso o botão de Modo Sleep, ou de Modo de Operação, seja premido, a operação do modo económico ou do
modo potente será cancelada.
• Durante a operação de ventilação - circulação de ar, os modos económico e potente não estão disponíveis.
• Durante o modo Económico, o ventilador funciona a baixa velocidade, ligando e desligando.
Economy and Powerful operation cannot be selected simultaneously.
A operação do Modo Económico e do Modo Potente não pode ser seleccionada em simultâneo.
FAN
FAN

19
5Let it dry and reinstall it.
Be sure the “FRONT” mark is facing you.
Deixe secar os filtros e reinstale-os. Certifique-se de que a
indicação “FRONT” está virada para si.
*Damaged air filter.
Consult the nearest authorized dealer.
Part No.: CWD00240.
*
Filtros de ar danificados
Consulte o revendedor da sua área. Ref.: CWD00240
• Do not clean using benzene, thinner, scouring powder or cloths
soaked in caustic chemicals.
• Não limpe os filtros com benzina, solventes, pós abrasivos ou
substâncias químicas cáusticas.
2Remove dirt using a
vacuum cleaner.
Remova a sujidade
utilizando um aspirador.
3Wash back of the air filter
with water.
Lave a parte posterior
dos filtros de ar com
água.
CARE AND MAINTENANCE
CUIDADOS E MANUTENÇÃO
●Cleaning the Air Filter / Limpeza do Filtro de Ar
Switch OFF and unplug the power cord before cleaning
the air conditioner.
Desligue o aparelho e retire a ficha da tomada, antes
de proceder à limpeza do aparelho de ar condicionado.
! Caution / CUIDADO
4If badly soiled, wash it
with soap or a mild
household detergent.
Caso os filtros estejam
muito sujos, lave-os com
água e sabão ou com
uma solução suave de
detergente.
●Cleaning the Indoor Unit and Remote Control
Limpeza da Unidade Interior e do Controlo Remoto
• Wipe gently with a soft, dry cloth.
• Do not clean with water hotter than 40°C or with
polishing fluids.
• The front panel can be removed and cleaned with water.
• Limpe cuidadosamente, com um pano macio e seco.
• Não lave com água com temperatura superior a 40°C,
ou com líquidos de limpeza.
• O painel frontal pode ser removido e lavado com água.
1Open the front grille and remove the two air
filters. Hold the tab, lift up slightly then pull down.
Abra a grelha frontal e remova os dois filtros de
ar. Prima a patilha, empurre-a ligeiramente para
cima e depois puxe para baixo.
T
h
i
n
n
e
r
Benzene
POWER
ECONOMY POWERFUL
SLEEP TIMER
(Recommendation:- If the unit is operated in a dusty environment, clean the filters every two weeks, continuous use of this
dirty filters will reduce cooling efficiency)
Recomendação: Caso o aparelho seja utilizado num ambiente com pó, deve limpar os filtros quinzenalmente. A utilização
contínua de filtros sujos irá reduzir a eficácia de arrefecimento.
