Park Harbor FOXFIELD PHEL5101BLK User manual

WALL MOUNT
PHEL5101BLK
PHEL5102BLK
PHEL5110BLK
CARE AND MAI N TENANCE:
To clean, wipe with damp cloth.
Do not use abrasive cleaners or cleaners
that contain alcohol.
CAUTION:
Shut off main power supply before cleaning
product or changing light bulbs.
All glass is fragile. Use care when handling
glass shades and bulbs.
SOINS ET ENTRETIEN :
Pour nettoyer, essuyer avec un chiffon
humide. Ne pas utiliser de produits de
nettoyage abrasifs ou contenant de
l'alcool.
MISE EN GARDE :
Couper l'alimentation électrique
principale avant de nettoyer ce produit
ou de changer une ampoule. Pour
nettoyer, essuyer avec un chiffon
humide. Ne pas utiliser de produits de
nettoyage abrasifs ou contenant de
l'alcool.
CUIDADO Y MANTENIMIENTO:
Use un trapo húmedo para limpiar.
No utilice limpiadores abrasivos o
limpiadores que contengan alcohol.
PRECAUCIÓN:
Corte el suministro principal de
energía antes de limpiar el producto
o cambiar las bombillas. Use un
trapo húmedo para limpiar. No utilice
limpiadores abrasivos o limpiadores
que contengan alcohol.
SAVE THIS MANUAL: RETAIN FOR
CONSU MER’S USE. READ THESE
INSTRUCTIONS COMPLETELY BEFORE
INSTALLING THE PRODUCT: FOR
PRODUCT OR INSTALLATIO
QUESTIONS PLEASE CALL CUSTO MER.
SERVICE AT 1 ‐800‐221‐3379.
GUARDE ESTE MANUAL: CONS ÉRVELO
PARA USO DEL CONSUMIDOR. LEA ESTAS
INSTRUCCIONES POR COMPLETO ANTES DE
INSTALAR EL PRODUCTO: SI TIENE
PREGUNTAS SOBRE EL PRODUCTO O LA
INSTALACI ÓN LLAME AL SERVICIO A A
CLIENTES AL 1 ‐800‐221‐3379.
1
CONSERVEZ CE MANUEL : METTEZ ‐LE À LA
DISPOSITION DES CONSOMMATEURS. LISEZ
COMPL ÈTEMENT CES INSTRUCTIONS AVANT
D'INSTALLER LE PRODUIT : POUR TOUTE
QUESTION CONCERNANT LE PRODUIT OU
SON INSTALLATION, VEUILLEZ APPELER LE
SERVICE À LA CLIENT ÈLE AU 1 ‐800‐221‐3379.
P A R K H A R B O R L IG H T IN G .C O M
ⓒ2018 Ferguson Enterprises, Inc. 00000 Jan/2018
Outils et matériaux recommandés / Herramientas y materiales recomendados
A B C D E
(A) Wire Connectors (3pcs)
(A) Capuchons de connexion (3)
(A) Conectores de cable (3 pzas) (B) Tornillos de caja tomacorrientes (2 pzas)
(D) Ground Screw (1pc)
(D) Vis de borne de terre (1)
(D) Tornillo a tierra (1 pza)
Recommended Tools and Accessories
(B) Outlet Box Screws (2pcs)
(B) Vis pour la boîte à prises (2)
(E) Mounting plate (1pc)
(E) Plaque de montage (1)
(E) Placa de montaje (1 pza)
borgnes (2)
Écrous
F
(C) Mounting Screws (2pcs)
(C) Vis de fixation (2)
(C) Tornillos de montaje (2 pzas)
(F) Cap Nuts (2pcs)
(F) ÿécrous borgnes (2)
(F) Tuercas de sombrerete (2 pzas)
FOXFIELD

Installation

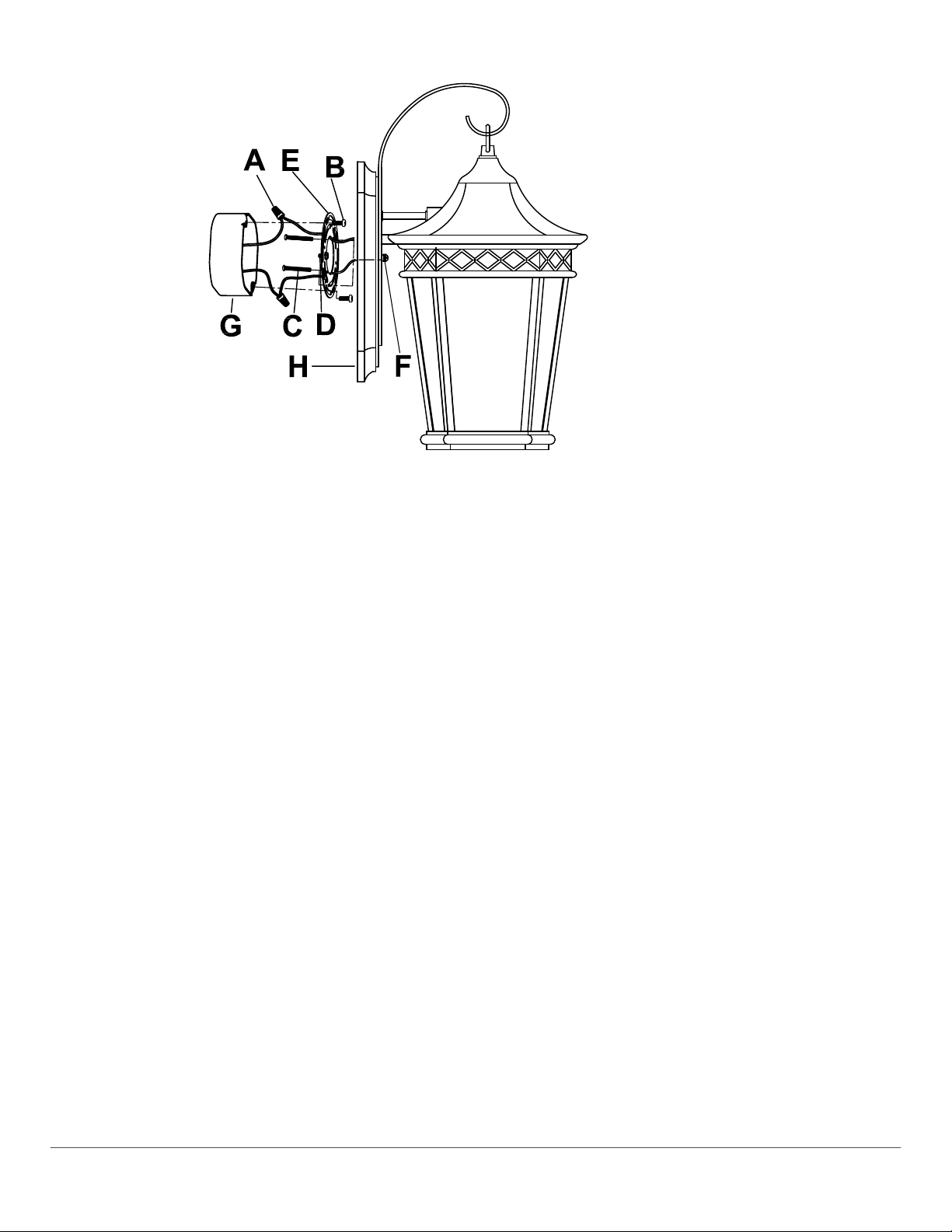

1.Shut off the power at the circuit breaker and remove
old fixture, including the crossbar.
2.Carefully unpack your new fixture and lay out all
the parts on a clear area. Take care not to lose any
small parts necessary for installation.
3.Thread the 2 Mounting Screws (C) to the
Mounting plate (E).
(You can adjust the length of the screws if necessary.)
4.Attach the Mounting plate(E)to the Outlet Box (G)
(not supplied) by using 2 Outlet Box Screws (B).
5.Now connect the electrical wires as follows:
Connect the black wire from the fixture to the black
house (hot) wire. Connect the white wire from the fixture
to the white (neutral) house wire. Make sure all wire
nuts are secured. You may wrap the connections with
electrical tape. If your outlet has a ground wire
(green or bare copper), connect fixture ’s ground
wire to it. Otherwise, connect fixture ’s ground
wire directly to the mounting plate using the green screw
provided. Tuck the wire connections neatly into the
junction box.
6.Attach the Fixture (H) to the Mounting Plate by inserting
the 2 Mounting Screws (C),and then secure with the
2 Cap Nuts (F).
7.To prevent moisture from entering the outlet box and
causing a short, use clear caulking
(ie. Indoor/Outdoor Silicone Sealant) to outline the
outside of fixture backplate where it meets the wall
leaving a space at bottom to allow moisture a means to
escape.
Installation
1. Coupez le courant au niveau du disjoncteur et
retirez l'ancienne lampe, y compris la barre
transversale.
2. Déballez soigneusement votre nouvelle lampe
murale et étalez toutes les pièces sur une surface
dégagée. Faites attention à ne pas perdre les
petitespiècesnécessairespourl'installation.
3. Vissez les vis de fixation (C) sur la plaque de
montage (E). (Vous pouvez ajuster la longueur des
vissi nécessaire)
4. Fixez la plaque de montage (E) à la boîte à prises
(G) (non fournie) à l'aide de 2 vis pour la boîte à
prises(B).
5. Connectez ensuite les fils électriques comme
suit : Raccordez le fil noir du luminaire au fil noir
(phase) de la maison. Raccordez le fil blanc du
luminaire au fil blanc (neutre) de la maison. Veillez
à ce que tous les capuchons de connexion soient
bien serrés. Vous pouvez envelopper les
raccordements avec du ruban isolant. Si votre prise
possède un fil de mise à la terre (vert ou cuivre nu),
raccordez le fil de masse du luminaire à ce fil. Sinon,
raccordez le fil de masse du luminaire directement
sur la plaque de montage en utilisant la vis verte
fournie. Rentrez soigneusement les fils raccordés
dans le boîtier électrique.
6. Fixez le luminaire (H) à la plaque de montage en
insérant les vis de fixation (C), puis installez et
serrez les 2 écrous borgnes(F).
7. Pour empêcher l'humidité d'entrer dans la boîte
à prises et causer un court‐circuit, utilisez un
matériau d'étanchéité incolore (comme un produit
d'étanchéité en silicone pour intérieur/extérieur)
tout autour de la partie extérieure de la plaque de
support arrière, là où elle entre en contact avec le
mur, en laissant un espace en bas pour permettre à
l'humiditéde s'échapper.
2
Instalaci ón
1. Corte la energía desde el disyuntor y
quite el accesorio viejo con todo y la barra
transversal.
2. Desempaque cuidadosamente su nuevo
accesorio y extienda las partes en un área
libre. Ponga cuidado en no perder ninguna
de las partes pequeñas necesarias para la
instalación.
3. Enrosque los tornillos de montaje (C) a la
placa de montaje (E). (Puede ajustar la
longitud de los tornillos si es necesario).
4. Adjunte la placa de montaje (E) a la caja
tomacorrientes (G) (no incluida) usando 2
tornillos de caja tomacorrientes (B).
5. Conecte ahora los cables eléctricos como
sigue: Conecte el cable negro desde el
accesorio al cable (corriente) en la caja
negra. Conecte el cable blanco desde el
accesorio al cable blanco (neutral ) de la
caja blanca. Asegúrese de que todas las
tuercas del cable queden bien apretadas.
Usted puede envolver las conexiones con
cinta de aislar. Si el tomacorrientes lleva
un cable a tierra (verde o de cobre sin
revestimiento), conecte el cable a tierra del
accesorio. En caso contrario conecte el
cable a tierra del accesorio directamente a
la placa de montaje usando el tornillo
verde que se proporciona. Acomode las
conexiones del cable cuidadosamente
dentro de la caja de conexión.
6. Adjunte el accesorio (H) a la placa de
montaje insertando los tornillos de
montaje (C), y luego asegúrelos con las dos
tuercas de sombrerete (F).
7. Para evitar que la humedad se
introduzca en la caja tomacorriente
provocando un corto, use calafateo
transparente (es decir sellador para
interiores y exteriores de silicona) para
delinear la parte externa de la placa base
del accesorio, donde choca con el muro
dejando un espacio en la parte inferior,
para permitir que la humedad tenga un
medio de escape.
