Park Harbor FOXFIELD PHEL5104BLK User manual

GND
HANGING LANTERN
PHEL5104BLK
CARE AND MAI N TENANCE:
To clean, wipe with damp cloth.
Do not use abrasive cleaners or cleaners
that contain alcohol.
CAUTION:
Shut off main power supply before cleaning
product or changing light bulbs.
All glass is fragile. Use care when handling
glass shades and bulbs.
SOINS ET ENTRETIEN :
Pour nettoyer, essuyer avec un chiffon
humide. Ne pas utiliser de produits de
nettoyage abrasifs ou contenant de
l'alcool.
MISE EN GARDE :
Couper l'alimentation électrique
principale avant de nettoyer ce produit
ou de changer une ampoule. Pour
nettoyer, essuyer avec un chiffon
humide. Ne pas utiliser de produits de
nettoyage abrasifs ou contenant de
l'alcool.
CUIDADO Y MANTENIMIENTO:
Use un trapo húmedo para limpiar.
No utilice limpiadores abrasivos o
limpiadores que contengan alcohol.
PRECAUCIÓN:
Corte el suministro principal de
energía antes de limpiar el producto
o cambiar las bombillas. Use un
trapo húmedo para limpiar. No utilice
limpiadores abrasivos o limpiadores
que contengan alcohol.
SAVE THIS MANUAL: RETAIN FOR
CONSU MER’S USE. READ THESE
INSTRUCTIONS COMPLETELY BEFORE
INSTALLING THE PRODUCT: FOR
PRODUCT OR INSTALLATIO
QUESTIONS PLEASE CALL CUSTO MER.
SERVICE AT 1 ‐800‐221‐3379.
GUARDE ESTE MANUAL: CONS ÉRVELO
PARA USO DEL CONSUMIDOR. LEA ESTAS
INSTRUCCIONES POR COMPLETO ANTES DE
INSTALAR EL PRODUCTO: SI TIENE
PREGUNTAS SOBRE EL PRODUCTO O LA
INSTALACI ÓN LLAME AL SERVICIO A A
CLIENTES AL 1 ‐800‐221‐3379.
1
CONSERVEZ CE MANUEL : METTEZ ‐LE À LA
DISPOSITION DES CONSOMMATEURS. LISEZ
COMPL ÈTEMENT CES INSTRUCTIONS AVANT
D'INSTALLER LE PRODUIT : POUR TOUTE
QUESTION CONCERNANT LE PRODUIT OU
SON INSTALLATION, VEUILLEZ APPELER LE
SERVICE À LA CLIENT ÈLE AU 1 ‐800‐221‐3379.
P A R K H A R B O R L IG H T IN G .C O M
ⓒ2018 Ferguson Enterprises, Inc. 00000 Jan/2018
Outils et matériaux recommandés / Herramientas y materiales recomendados
B
C
L M
(D) Screws Collar Loop (E) Canopy (F) Screw Collar Ring (G) Wire Connector (3pcs)
(D) Vis de fixation (2)
(D) Tornillos de montaje (2 pzas)
(J) Chain (L) Screw Collar Loop (1pc) (M) Hex Nut (2pcs)
(J) Chaîne
(L) Anneau d'accouplement fileté (1)
(J) Cadena
(L) Tornillo collar lazo (1 pza)
Recommended Tools and Accessories
D E F
(B) Mounting Bracket (C) Short Machine Screws (2pcs)
N
(B) Support de fixation
(B) Abrazadera de montaje (C) Tornillos cortos maquinados (2 pzas)
(F) Bague d'accouplement filetée (G) Capuchons de connexion (3)
(E) Monture
(E) Marquesina
(F) Tornillo collar aro
(M) Écrous hexagonaux (2)
(M) Tuerca hexagonal (2 pzas)
G
J
(C) Vis de fixation courtes (2)
(G) Conectores de cable (3 pzas)
(N) Quick Link (1pc)
(N) Maillon de raccordrapide (1)
(N) Eslabón rápido (1 pza)
FOXFIELD

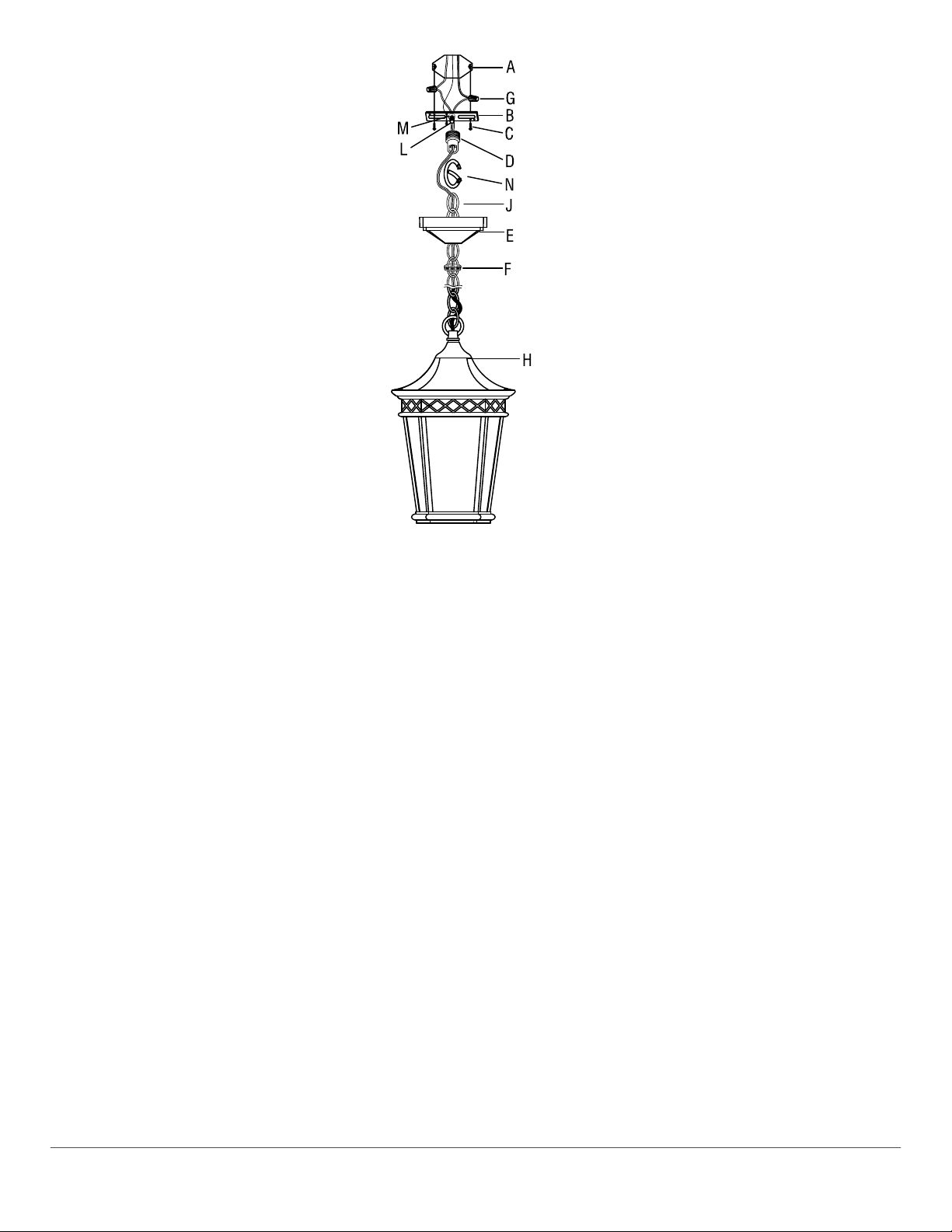

Installation
1. Shut off the power at the circuit breaker and remove
old fixture, including the crossba r.
2. Carefully unpack your new fixture and lay out all the
parts on a clear area. Take care not to lose any small
parts necessary for installation.
3. Attach the cross bar (B) to the outlet box (A) (not
supplied) using the 2 screws provided with the outlet
box (A).
4. CONNECTING THE WIRES
Now connect the electrical wires as follows:
Connect the black wire fro m the fixture to
supplied wire. Connect the white wire from the
fixture to the white supplie d wire. Make sure all
wire nuts are secured. You may wrap the connections
with electrical tape. If your outlet has a ground wire
(green or bare copper), connect fixture ’s ground wire
to it. Otherwise, connect fixture ’s ground wire directly
to the crossbar using the green screw provided. Tuck
the wire connections neatly into the ceiling junction
box.
5. Connect the screw collar Loop (D) with the chain ( J)
by the quuick link (N) .
6. Move up the canopy (E) to the ceiling and secured by
the screw collar ring (F) to the screw sollar loop (D).
Installation
1. Coupez le courantauniveau du disjoncteur et
retirezl'anciennelampe, y compris la barre
transversale.
2.Déballezsoigneusementvotrenouvellelampem
urale et étaleztoutes les pièces sur une
surfacedégagée. Faites attention à ne pas
perdre les petites pièces nécessaires pour
l'installation.
3. Fixez la barre transversale (B) à la boîte à
prises (A) (non fournie) à l'aide des 2 vis
fournies avec laboîte à prises (A).
4. BRANCHEMENTS: Connectez ensuite les fils
électriques comme suit: raccordez le fil noir du
luminaire au fil noir (phase) de la maison.
Raccordez le fil blanc du luminaireau fil blanc
(neutre) de la maison. Veillez à ce que tous les
capuchons de connexionsoient bien serrés.
Vouspouvezenvelopper les raccordementsavec
du rubanisolant. Si votreprisepossède un fil de
mise à la terre (vertoucuivrenu), raccordez le fil
de masse de la lampe à ce fil. Sinon, raccordez
le fil de masse du luminairedirectement à la
barre transversale en utilisant la vis verte
fournie. Rentrezsoigneusement les
filsraccordésdans le boîtierélectrique du
plafond.
Raccordezl'anneaud'accouplementfileté (D) à la
chaîne (J) à l'aide du maillon de raccordrapide
(N).
6. Faitesmonter la monture (E) vers le plafond
et fixez‐la envissant la
bagued'accouplementfiletée (F) sur
l'anneaud'accouplementfileté(D).
2
Instalaci ón
1. Corte la energía desde el disyuntor y quite el
accesorio viejo con todoy la barra.
2. Desempaque cuidadosamente su nuevo
accesorio y extienda las partes en un área libre.
Ponga cuidado en no perder ninguna de las
partes pequeñas necesarias parala instalación.
3. Adjunte la barra transversal (B) a la caja de
tomacorrientes (A) (no incluida) usando 2
tornillos que se proporcionan con la caja de
tomacorrientes(A).
4 . CONECTANDO LOS CABLES Ahora conecte
los cables eléctricos como sigue: Conecte el
cable negro desde el accesorio al cable
(corriente) que se suministra. Conecte el cable
blanco desde el accesorio al cable blanco que se
suministra. Revise que todos as tuercas de
cable estén aseguradas. Puede envolver las
conexiones con cinta de aislar. Si el
tomacorrientes lleva un cable a tierra (verde o
de cobre sin revestimiento), conecte el cable a
tierra del accesorio. En caso contrario conecte
el cable a tierra del accesorio directamente a la
barra transversal usando el tornillo verde que
se proporciona. Acomode las conexiones del
cable cuidadosamente dentro de la caja de
conexión del techo. 5 . Conecte el tornillo collar
lazo (D) con la cadena (J ) por el eslabón rápido
(N).
6. Mueva la marquesina (E) haciaarriba al techo
y asegúrela por el tornillo collar anillo (F) al
tornillo collar delazo(D).
P A R K H A R B O R L IG H T IN G .C O M
ⓒ2018 Ferguson Enterprises, Inc. 00000 Jan/2018
