Parker SPL004 User manual

Starlette-Plus
Date: 03.01.2017 - Rev. 23
CODE: 398H272864
SPL004
SPL006
SPL009
SPL012
SPL018
SPL024
SPL030
User manual
Manuel d’utilisation
Manual de uso
(60Hz)
Refrigeration Dryer

English 1/4
SPL004-030
1 Safety
1.1 Importance of the manual
• Keep it for the entire life of the machine.
• Read it before any operation.
• It is subject to changes: for updated information see the version on
the unit.
1.2 Warning signals
!Instruction for avoiding danger to persons
YInstruction for avoiding damage to the equipment.
ZThe presence of a skilled or authorized technician is required.
,ere are symbols whose meaning is given in the para. 8.1
1.3 Safety instructions
! Every unit is equipped with an electric disconnecting switch for
operating in safe conditions. Always use this device in order to eliminate
risks maintenance.
!e manual is intended for the end-user, only for operations per-
formable with closed panels: operations requiring opening with tools
must be carried out by skilled and qualied personnel.
YDo not exceed the design limits given on the data plate.
!Y It is the user’s responsibility to avoid loads dierent from the
internal static pressure. e unit must be appropriately protected when-
ever risks of seismic phenomena exist.
! e safety devices on the compressed air circuit must be provided
for by the user
e dimensioning of the safety devices of the air compressed circuit
must be according to the specications of the system and legislation in
force locally.
Only use the unit for professional work and for its intended purpose.
e user is responsible for analysing the application aspects for product
installation, and following all the applicable industrial and safety stand-
ards and regulations contained in the product instruction manual or
other documentation supplied with the unit.
Tampering or replacement of any parts by unauthorized personnel and/
or improper machine use exonerate the manufacturer from all responsi-
bility and invalidate the warranty.
e manufacturer declines and present or future liability for damage to
persons, things and the machine, due to negligence of the operators,
non-compliance with all the instructions given in this manual, and non-
application of current regulations regarding safety of the system.
e manufacturer declines any liability for damage due to alterations
and/or changes to the packing.
It is the responsibility of the user to ensure that the specications pro-
vided for the selection of the unit or components and/or options are
fully comprehensive for the correct or foreseeable use of the machine
itself or its components.
!IMPORTANT: e manufacturer reserves the right to modify this
manual at any time. e most comprehensive and updated information,
the user is advised to consult the manual supplied with the unit.
!CAUTION: Moving parts, hot parts and risk of electric shock: discon-
nect power before opening the cover.
1.4 Residual risks
e installation, start up, stopping and maintenance of the machine
must be performed in accordance with the information and instructions
given in the technical documentation supplied and always in such a way
to avoid the creation of a hazardous situation.
e risks that it has not been possible to eliminate in the design stage are
listed in the following table:
Part aected Residual
risk
Manner of
exposure
Precautions
heat exchanger
coil
small cuts contact avoid contact, wear protective
gloves
fan grille and fan lesions insertion of pointed
objects through the
grille while the fan is in
operation
do not poke objects of any
type through the fan grille or
place any objects on the grille
inside the unit:
compressor and
discharge pipe
burns contact avoid contact, wear protective
gloves
inside the unit:
metal parts and
electrical wires
intoxication,
electrical
shock, serious
burns
defects in the insulation
of the power supply lines
upstream of the electrical
panel; live metal parts
adequate electrical protection
of the power supply line; en-
sure metal parts are properly
connected to earth
outside the unit:
area surrounding
the unit
intoxication,
serious burns
re due to short circuit or
overheating of the supply
line upstream of the unit’s
electrical panel
ensure conductor cross-
sectional areas and the supply
line protection system con-
form to applicable regulations
8 Appendix
, ere are symbols whose meaning is given in the par. 8.1.
8.1 Legend

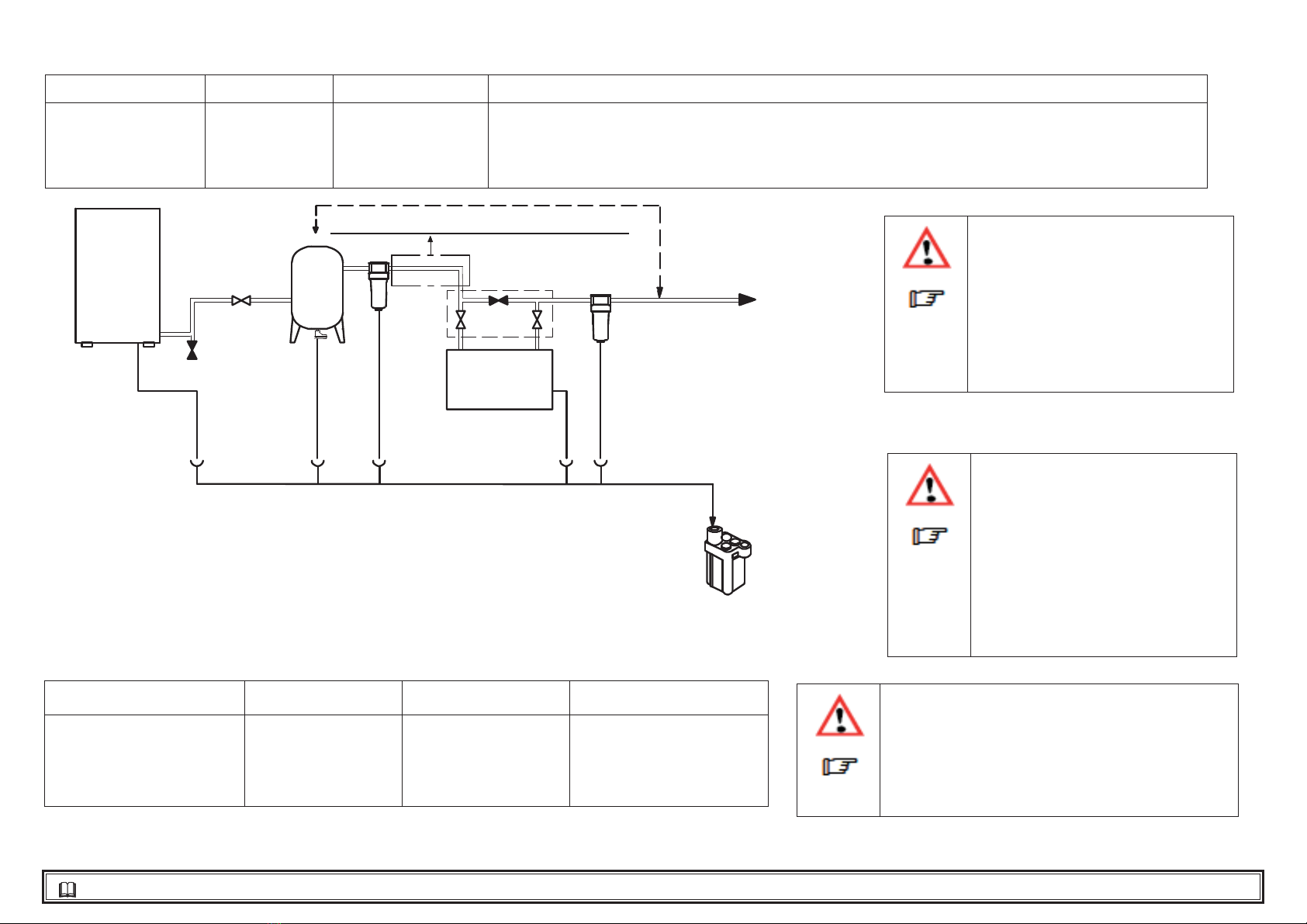

8.2 Installation diagram
8.3 Technical data
8.4 Spare parts list

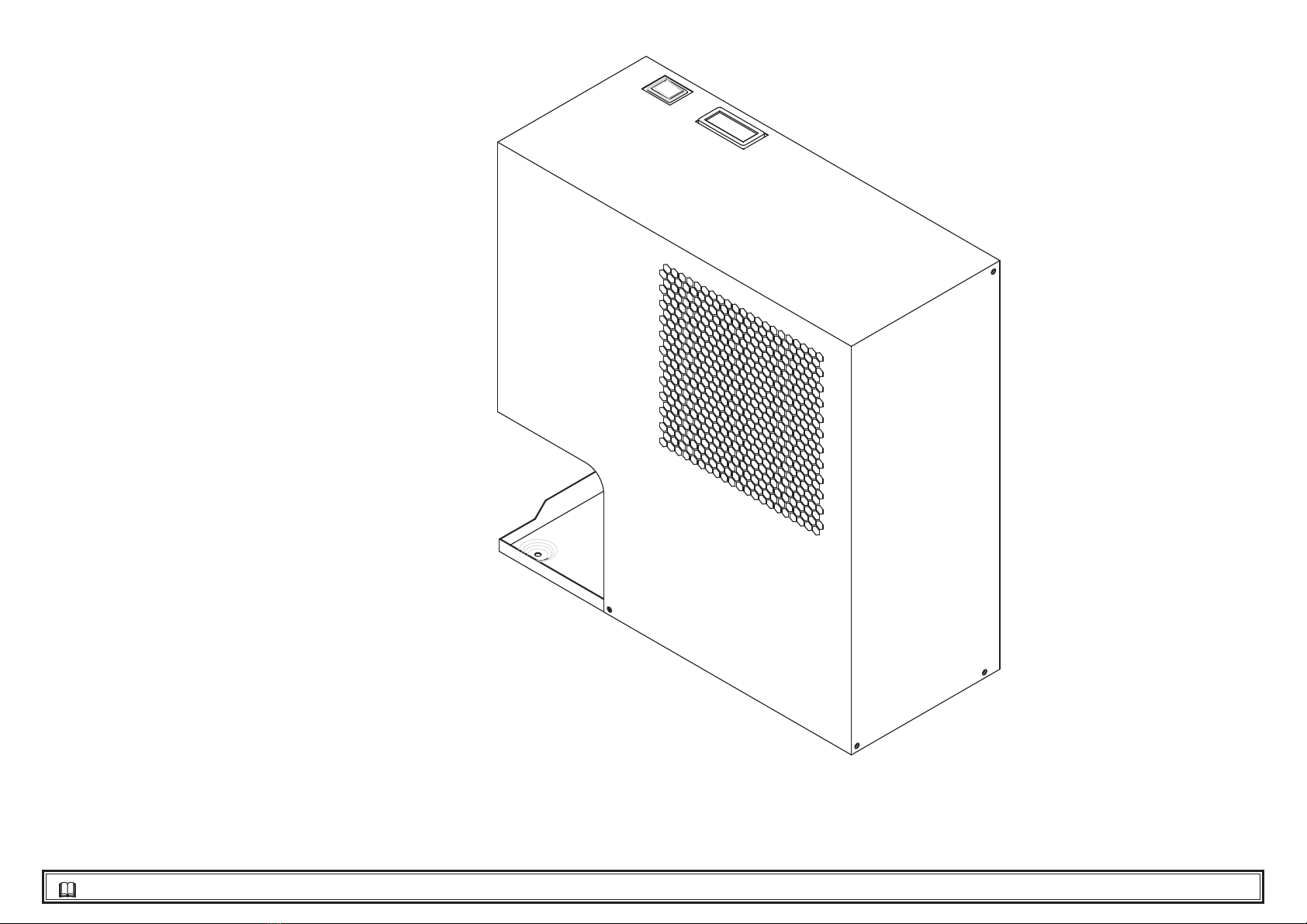

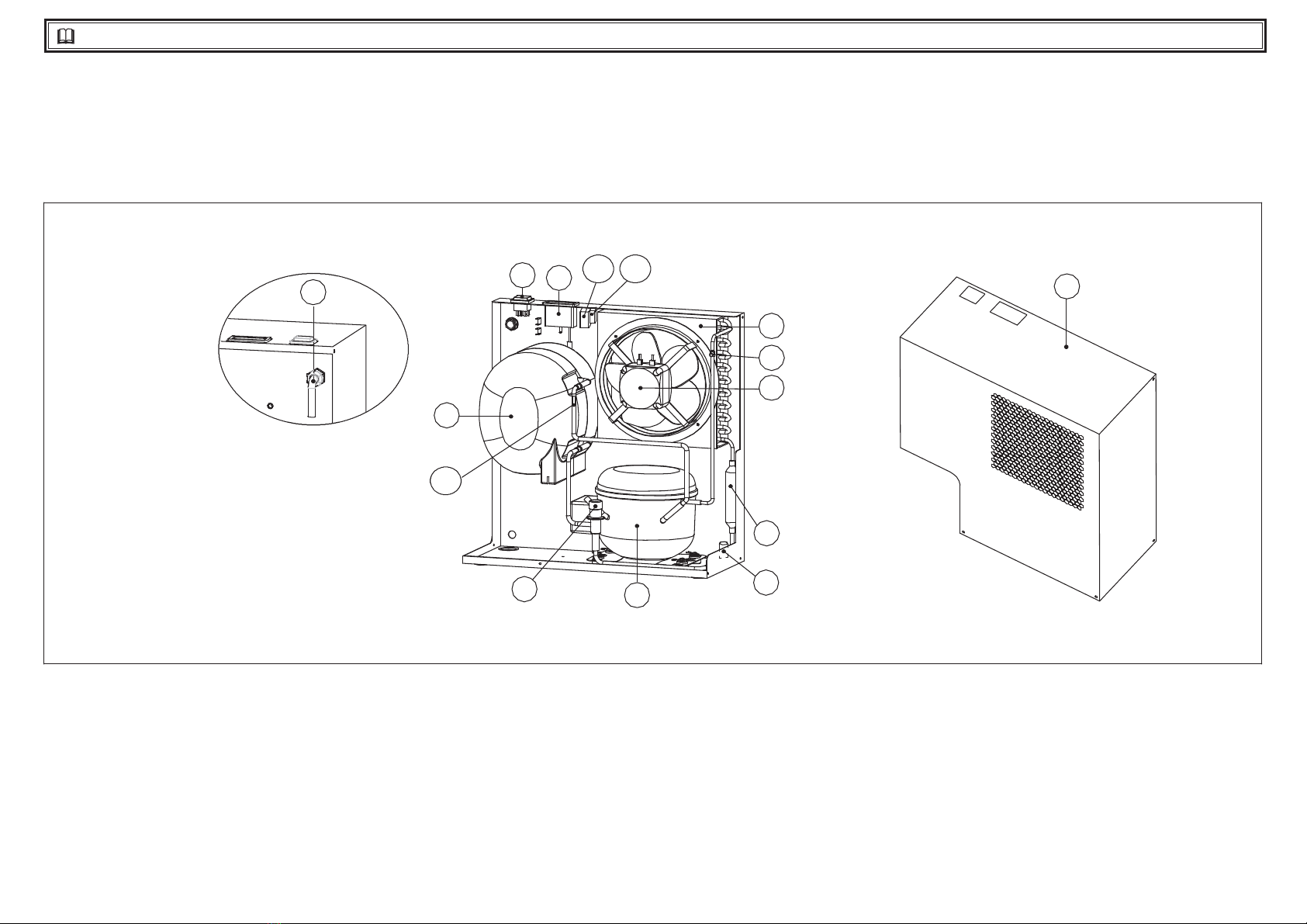

8.5 Exploded drawing
8.6 Dimensional drawings
8.7 Refrigerant circuit
8.8 Wiring diagram
Index
1 Safety
1.1 Importance of the manual
1.2 Warning signals
1.3 Safety instructions
1.4 Residual risks
2 Introduction
2.1 Transport
2.2 Handling
2.3 Inspection
2.4 Storage
3 Installation
3.1 Procedures
3.2 Operating space
3.3 Tips
3.4 Electrical connection
3.5 Condensate drain connection
4 Commissioning
4.1 Preliminary checks
4.2 Starting
4.3 Operation
4.4 Stop
5 Control
5.1 Option Free contact
6 Maintenance
6.1 General instructions
6.2 Refrigerant.
6.3 Preventive Maintenance Programme
6.4 Dismantling
7 Troubleshooting

English 2/4
SPL004-030
2 Introduction
is manual refers to refrigeration dryers designed to guarantee high
quality in the treatment of compressed air.
2.1 Transport
e packed unit must:
• remain upright;
• be protected against atmospheric agents;
• be protected against impacts.
2.2 Handling
Use a fork-li truck suitable for the weight to be lied, avoiding any type
of impact.
2.3 Inspection
a) All the units are assembled, wired, charged with refrigerant and oil
and tested under standard operating conditions in the factory;
b) on receiving the machine check its condition: immediately notify the
transport company in case of any damage;
c) unpack the unit as close as possible to the place of installation.
2.4 Storage
If several units have to stacked, follow the notes given on the packing.
Keep the unit packed in a clean place protected from damp and bad
weather.
3 Installation
3.1 Procedures
Install the dryer inside, in a clean area protected from direct atmospher-
ic agents (including sunlight).
YComply with the instructions given in par. 8.2 and 8.3.
All dryers must be tted with adequate pre-ltration near the dryer air
inlet. Seller is excluded any obligation of compensation or refund for any
direct or indirect damage caused by its absence
YPre-lter element (for 3 micron ltration or better) must be replaced
at least once a year, or sooner as per manufacturer recommendations.
YDo not invert the compressed air inlet and outlet connections and
observe the maximum tightening torque (N x m) as specied in par. 8.3.
3.2 Operating space
YLeave a space of 1.5 m around the unit.
3.3 Tips
To prevent damage to the internal parts of the dryer and air compres-
sor, avoid installations where the surrounding air contains solid and/or
gaseous pollutants (e.g. sulphur, ammonia, chlorine and installations in
marine environments).
e ducting of extracted air is not recommended for versions with axial
fans.
3.4 Electrical connection
Use approved cable in conformity with the local laws and regulations
(for minimum cable section, see par. 8.3).
Install a dierential thermal magnetic circuit breaker with contact open-
ing distance 3 mm ahead of the system (RCCB - IDn = 0.3A) (see the
relevant current local regulations).
e nominal current In of the magnetic circuit breaker must be equal to
the FLA with an intervention curve type D.
3.5 Condensate drain connection
 e dryer is supplied either with a oat drain, a timed drain or an elec-
tronic level sensing drain.
If a timed or electronic unloader is installed, use terminals CN (R1-S1)”
(see par. 8.8).
For timed and electronic drains: refer to separate manual supplied with
the dryer for specic details concerning the condensate drain.
YMake the connection to the draining system, avoiding connection
in a closed circuit shared by other pressurized discharge lines. Check the
correct ow of condensate discharges. Dispose of all the condensate in
conformity with current local environmental regulations.
4 Commissioning
4.1 Preliminary checks
Before commissioning the dryer, make sure:
• installation was carried out according that given in the section 3;
• the air inlet valves are closed and that there is no air ow through the
dryer;
• the power supply is correct.
4.2 Starting
a) Start the dryer before the air compressor by means of the main power
switch “14”; the power lamp will illuminate (green);
b) aer at least 5 minutes slowly open the air inlet valve and subse-
quently open the air outlet valve: the dryer is now performing its air
drying function.
4.3 Operation
a) Leave the dryer on during the entire period the air compressor is
working;
b) the dryer operates in automatic mode, therefore eld settings are not
required;
c) in the event of unforeseen excess air ows, by-pass to avoid overload-
ing the dryer.
4.4 Stop
a) Stop the dryer 2 minutes aer the air compressor stops or in any case
aer interruption of the air ow;
b) do not allow compressed air to ow through the dryer when the lat-
ter is not running;
c) switch o at the main power switch «14». e power light goes out
and the compressor stops.
5 Control

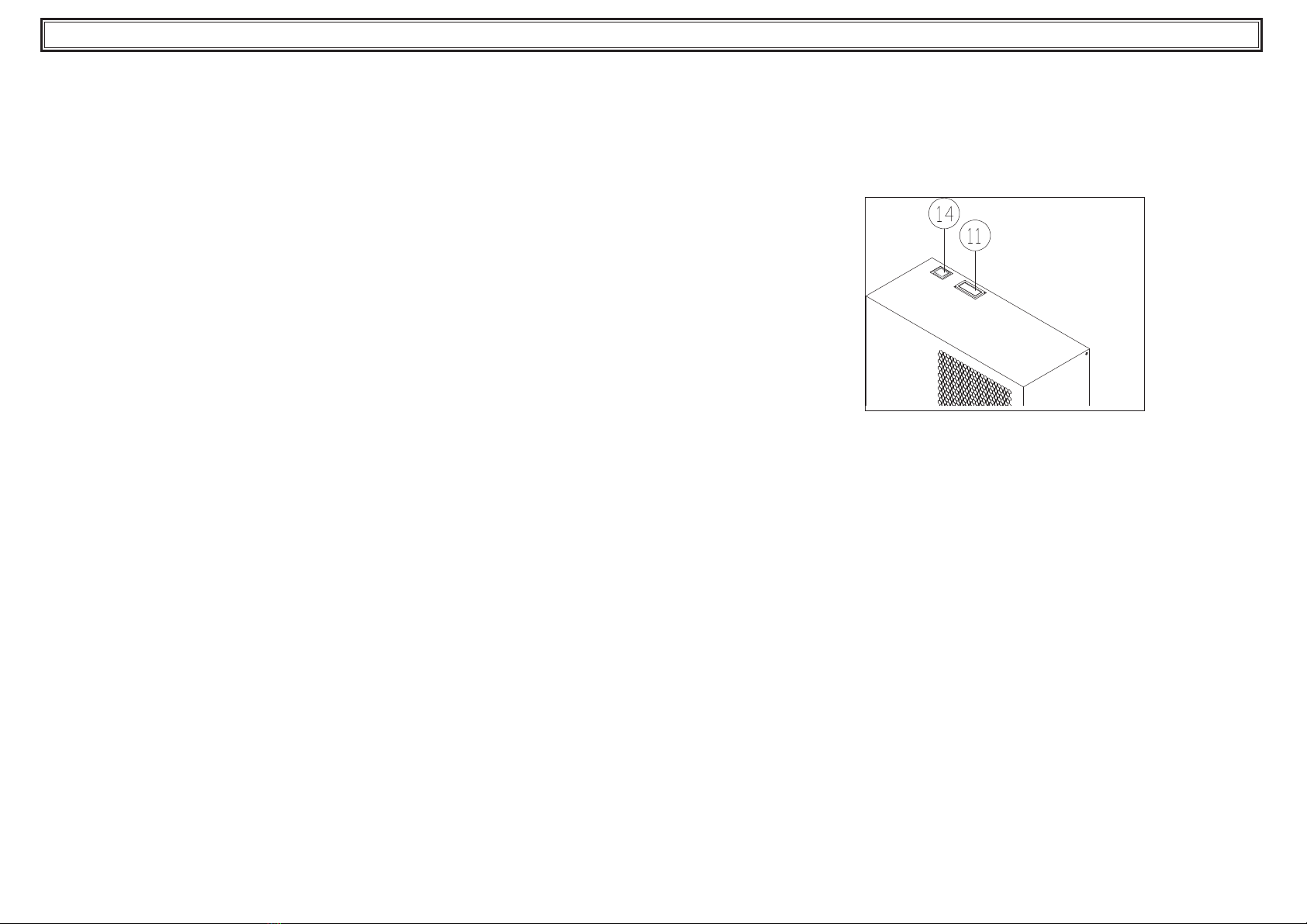

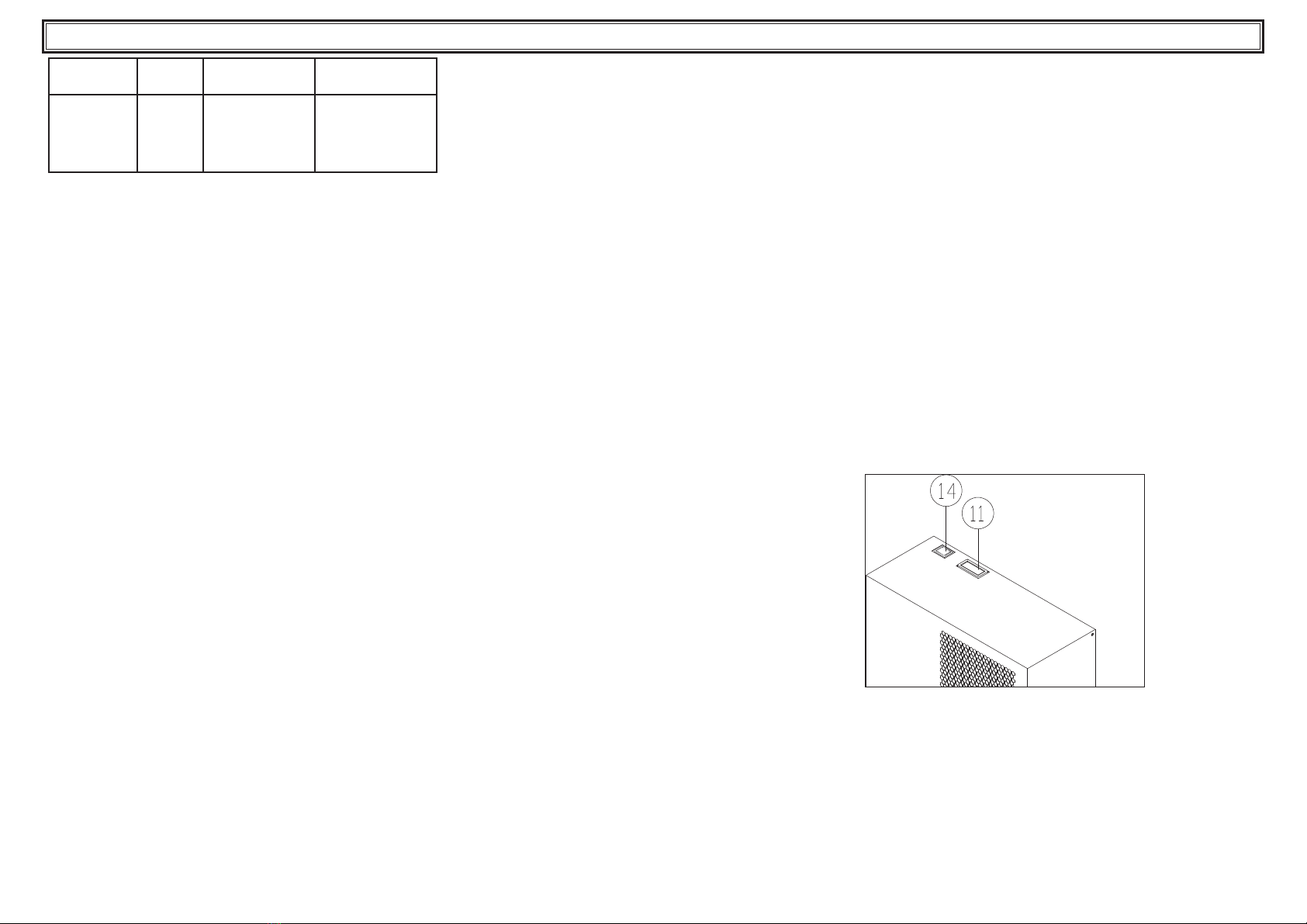

11: Dew point indicator
14: Main Power Switch
e dew point indicator can show one of three conditions:
blue: dew point too low
green: dew point ideal
red: dew point too high
5.1 Option Free contact
An adjustable thermostat (with free contacts) to signal high dew point
is optionally available. A timer allows the delay to the start of the dryer
of the alarm signal (10 minutes).

English 3/4
SPL004-030
6 Maintenance
a) e machine is designed and built to guarantee continuous opera-
tion; however, the life of its components depends on the maintenance
performed;
b) when requesting assistance or spare parts, identify the machine
(model and serial number) by reading the data plate located on the unit.
6.1 General instructions
!Before any maintenance, make sure:
• the pneumatic circuit is no longer pressurized;
• the dryer is disconnected from the main power supply
. YAlways use the Manufacturer’s original spare parts: otherwise the
Manufacturer is relieved of all liability regarding machine malfunction-
ing
YIn case of refrigerant leakage, contact qualied and authorized per-
sonnel.
Ye Schrader valve must only be used in case of machine malfunc-
tion: otherwise any damage caused by incorrect refrigerant charging will
not be covered by the warranty.
6.2 Refrigerant.
Charging: any damage caused by incorrect refrigerant replacement car-
ried out by unauthorized personnel will not be covered by the warranty.
Z
YAt normal temperature and pressure, the R134a refrigerant is a
colourless gas classied in SAFETY GROUP A1 - EN378 (group 2 uid
according to Directive PED 2014/68/EU)
GWP (Global Warming Potential) = 1430.
!In case of refrigerant leakage, ventilate the room.
6.3 Preventive Maintenance Programme
To guarantee lasting maximum dryer eciency and reliability
Maintenance
Activity Description
Maintenance Interval
(standard operating conditions)
Activity
Check Service
Daily Weekly 4 Months 12 Months
Check POWER ON indicator is lit.
Check control panel indicators.
Check condensate drain.
Clean condenser ns.
Check electrical absorption.
Depressurize the dryer. Complete
drain maintenance.
Depressurize the dryer. Replace pre-
and post-lter elements.
e following are available (see par. 8.4):
a) compressor kits;
b) fan kits;
c) automatic expansion valve kits;
d) individual spare parts.
6.4 Dismantling
e refrigerant and the lubricating oil contained in the circuit must be
recovered in conformity with current local environmental regulations.
%Recycling Disposal Z
structural work steel/epoxy-polyester resins
exchanger aluminium
pipes aluminium/copper
drain polyamide
exchanger insulation EPS (sintered polystyrene)
pipe insulation synthetic rubber
compressor steel/copper/aluminium/oil
condenser steel/copper/aluminium
refrigerant R134a
valves brass
electrical cables copper/PVC

English 4/4
SPL004-030
7 Troubleshooting
Yes
No
No
No
Yes
Yes
No
FAULT CAUSE REMEDY
Cooling air outlet too
high / High dew point
Overload protector
(SK/HT) tripped Compressor noisy
Excessive
current
consumption
High pressure drop on
air side
High refrigerant
discharge
pressure
Condenser dirty Ambient
temperature over
122°F (50°C)
Compressor
components
perished
Condenser dirty Heat exchanger fouled
with debris
Fan pressure switch (PV)
calibration
error or
damaged
Clean
condenser
Reduce
temperature
Repair or
replace
compressor
Clean
condenser Replace
pressure switch
Seek external as-
sistance
Ice formation on evapo-
rator (low evaporation
pressure)
By-pass air ow keep-
ing air inlet open. Open
condensate drain valve
manually.
Restart appliance checking
setting of expansion
valve.
Condenser
dirty
Fan does
not work
Replace
fan
Clean
condenser
Clean heat ex-
changer (blow com-
pressed air in opposite
direction to operating
air ow). Fit/renew
prelter
Fan does
not work
Compressor
winding insulation
partially perished
(compressor
too hot)
Repair
fan
Fan does not work
Excessive
thermal load (compressor
head too hot)
Reduce
compressed air
quantity or air
temperature
Repair
fan
Insucient
refrigerant: repair any
leaks and recharge the
circuit
Low current
consumption
Yes
No
No
No
No
No
No
No
No
No
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes

Français 1/4
SPL004-030
1 Sécurité
1.1 Importance de la notice
• La notice doit être conservée pendant toute la durée de vie de la
machine.
• Lire la notice avant toute opération ou intervention.
• La notice est sujette à modications : pour une information actuali-
sée, consulter la version à bord de la machine.
1.2 Signaux d’avertissement
!Instructions pour éviter de faire courir des risques aux per-
sonnes.
YInstructions à suivre pour éviter de faire subir des dégâts à
l’appareil.
ZLa présence d’un professionnel qualifié et agréé est exigée
,Sont présents des symboles dont la signication est donnée
au paragraphe 8.
1.3 Consignes de sécurité
!Toujours débrancher la machine du réseau d’alimentation élec-
trique pendant les interventions d’entretien.
!La notice s’adresse à l’utilisateur nal uniquement pour les opéra-
tions pouvant être eectuées panneaux fermés ; par contre, les opéra-
tions qui nécessitent l’ouverture avec des outils doivent être conées à
un professionnel expert et qualié.
YNe pas dépasser les limites dénies par le projet, qui sont indiquées
sur la plaque des caractéristiques.
!YIl incombe à l’utilisateur d’éviter des charges diérentes de la
pression statique interne. En cas de risque d’activité sismique, l’unité
doit être convenablement protégée.
!Les dispositifs de sécurité sur le circuit d’air sont à la charge de l’uti-
lisateur.
Le dimensionnement des dispositifs de sécurité du circuit de l’air com-
primé doit être réalisé en tenant compte des caractéristiques techniques
de l’installation et de la réglementation locale en vigueur.
N’utiliser l’unité que pour un usage professionnel et pour la destination
prévue par le constructeur.
Il incombe à l’utilisateur d’analyser tous les aspects de l’applica-
tion pour laquelle l’unité est installée, de suivre toutes les consignes
industrielles de sécurité appliquables et toutes les prescriptions
inhérentes au produit contenues dans le manuel d’utilisation et
dans tout autre documentation réalisée et fournie avec l’unité.
La modication ou l’adaptation ou le remplacement d’un composant
quelconque par une personne non autorisée et/ou l’usage impropre de
l’unité dégagent le constructeur de toute responsabilité et comportent
l’annulation de la garantie.
Le constructeur ne saurait être tenu pour responsable pour tous les
dommages matériels aux choses ou à l’unité et pour tous les dommages
physiques aux personnes dérivant d’une négligence des opérateurs, du
non-respect de toutes les instructions de la présente notice, de l’inap-
plication des normes en vigueur concernant la sécurité de l’installation.
La responsabilité du constructeur est dégagée pour tous les dommages
ou dégâts éventuels pouvant résulter de manipulations malveillantes et/
ou de modications de l’emballage.
L’utilisateur doit s’assurer que les conditions fournies pour la sélection de
l’unité ou de ses composants et/ou options sont parfaitement conformes
pour une utilisation correcte de cette même unité ou de ses composants.
! ATTENTION: Le fabricant se réserve le droit de modier sans
aucun préavis les informations contenues dans ce manuel. An de
disposer d’informations complètes et actualisées, il est recommandé
à l’utilisateur de consulter le manuel présent à bord de l’unité.
! ATTENTION: pièces mobiles, parties chaudes et risque de choc
électrique: débrancher l’alimentation avant d’ouvrir le capot.
1.4 Risques résiduels
L’installation, la mise en marche, l’arrêt et l’entretien de la machine
doivent être eectués conformément aux dispositions prévues par la
documentation technique du produit et, quoiqu’il en soit, de manière à
ne créer aucune situation de risque.
Les risques n’ayant pu être éliminés en phase de conception sont indi-
qués dans le tableau suivant.
partie
concernée
risque
résiduel
modalité précautions
batterie d’échange
thermique
petites
coupures
contact éviter tout contact, porter
des gants de protection
grille ventilateur et
ventilateur
lésions introduction d’objets
pointus à travers la grille
lors du fonctionnement
du ventilateur
n’introduire aucune sorte
d’objets dans la grille des
ventilateurs et ne poser
aucun objet sur les grilles
partie interne de
l’unité : compres-
seur et tuyau de
refoulement
brûlures contact éviter tout contact, porter
des gants de protection
partie interne de
l’unité : parties
métalliques et
câbles
électriques
intoxications,
brûlures
graves
incendie dû à un court-
circuit ou une surchaue
de la ligne d’alimentation
en amont du tableau
électrique de l’unité
section des câbles et
système de protection de
la ligne d’alimentation
électrique conformes aux
normes en vigueur
8. Appendice
,Sont présents des symboles dont la signication est donnée au
paragraphe 8.1.
8.1 Légende
8.2 Schéma d’installation
8.3 Caractéristiques techniques
8.4 Liste des pièces de rechange
8.5 Vues éclatées
8.6 Cotes
8.7 Circuits de uide frigorigène
8.8 Schéma électrique
Sommaire
1 Sécurité
1.1 Importance de la notice
1.2 Signaux d’avertissement
1.3 Consignes de sécurité
1.4 Risques résiduels
2 Introduction
2.1 Transport
2.2 Manutention
2.3 Inspection ou visite
2.4 Stockage
3 Installation
3.1 Procédure
3.2 Espace de travail
3.3 Recommandations
3.4 Raccordement électrique
3.5 Raccordement purgeur des condensats
4 Mise en service
4.1 Contrôles préliminaires
4.2 Mise en marche
4.3 Fonctionnement
4.4 Arrêt
5 Contrôle
5.1 Option free contact
6 Entretien
6.1 Recommandations générales
6.2 Réfrigérant
6.3 Programme d’entretien préventif
6.4 Mise au rebut
7 Dépannage

Français 2/4
SPL004-030
partie
concernée
risque
résiduel
modalité précautions
partie externe de
l’unité : zone
environnante de
l’unité
intoxications,
brûlures
graves
incendie dû à un court-
circuit ou une surchaue
de la ligne d’alimentation
en amont du tableau
électrique de l’unité
section des câbles et
système de protection de
la ligne d’alimentation
électrique conformes aux
normes en vigueur
2 Introduction
Cette notice traite des sécheurs frigoriques développés et mis au point
pour garantir une haute qualité de traitement de l’air comprimé.
2.1 Transport
L’unité emballée doit rester :
• en position verticale ;
• à l’abri des intempéries ;
• à l’abri des chocs.
2.2 Manutention
Utiliser un chariot élévateur d’une capacité susante à soulever le poids
de la machine. Éviter tous chocs pendant la manutention.
2.3 Inspection ou visite
a) En usine, toutes les unités sont assemblées, câblées, chargées avec
du réfrigérant et de l’huile et testées dans les conditions de travail
normales ;
b) après réception de la machine, l’examiner soigneusement pour
vérier son état : recourir contre le transporteur pour les dommages
éventuellement survenus au cours du transport ;
c) déballer l’unité le plus près possible de son lieu d’implantation..
2.4 Stockage
En cas d’empilage de plusieurs unités, suivre les instructions inscrites sur
l’emballage. Conserver l’unité dans son emballage en un lieu propre et à
l’abri de l’humidité et des intempéries.
3 Installation
3.1 Procédure
Installer le sécheur en un endroit propre et à l’abri des intempéries et du
rayonnement solaire.
YRespecter les indications des paragraphes 8.2 et 8.3.
Tous les sécheurs doivent être équipés d’une préltration adéquate située
à immédiate proximité de l’entrée du sécheur. Le revendeur se dégage
de toute responsabilité en cas de dommage direct ou indirect causé par
l’absence de ce préltre
YL’élément préltrant (ltration des particules de 3 microns mini-
mum) doit être remplacé une fois par an ou plus, selon les recomman-
dations du fabricant.
YNe pas intervertir l’arrivée (ou entrée) et la sortie de l’air comprimé
et respecter le couple maximum de serrage (N x m) lorsque cela est spé-
cié dans le paragraphe 8.3.
3.2 Espace de travail
YPrévoir un espace de dégagement de 1.5 m autour de l’unité.
3.3 Recommandations
Pour ne pas endommager les composants internes du sécheur et
du compresseur d’air, éviter des installations où l’air des zones envi-
ronnantes contient des contaminants : attention donc au soufre,
à l’ammoniac, au chlore et aux installations en milieu marin.
Pour les versions avec ventilateurs axiaux, il est déconseillé de canaliser
l’air épuisé.
3.4 Raccordement électrique
Utiliser un câble homologué aux sens des normes françaises en matière
d’électricité et de la réglementation locale (pour la section minimale du
câble, voir paragraphe 8.3).
Installer l’interrupteur magnéto-thermique diérentiel en amont de
l’installation (RCCB - IDn = 0.3A) avec une distance d’ouverture des
contacts 3 mm (voir réglementation locale en vigueur en la matière et
s’y conformer).
Le courant nominal «In» de ce disjoncteur magnéto-thermique doit
être égal à FLA et la courbe de déclenchement de type D.
3.5 Raccordement purgeur des condensats
Le séchoir est livré soit avec un drain otteur, à minuterie ou avec détec-
teur électronique de niveau.
En présence d’un purgeur temporisé ou électronique, utiliser les bornes
CN (R1-S1) (voir paragraphe 8.8).
Pour les drains dotés de minuteries ou électroniques : se reporter au
manuel individuel fourni pour le séchoir pour obtenir de plus amples
détails sur le drain de condensats.
YRéaliser le raccordement au système de décharge en évitant le
raccordement en circuit fermé en commun avec les autres circuits de
décharge pressurisés. Contrôler que les systèmes de décharge évacuent
régulièrement les condensats. Évacuer tous les condensats conformé-
ment à la législation antipollution en vigueur.
4 Mise en service
4.1 Contrôles préliminaires
Avant de mettre le sécheur en marche, s’assurer que :
• l’installation a été réalisée selon les dispositions du chapitre 3 ;
• les vannes d’entrée d’air sont fermées et qu’il ne circule pas d’air dans
le sécheur ;
• l’alimentation fournie est correcte ;
4.2 Mise en marche
a) Mettre en route le sécheur avant de démarrer le compresseur d’air
en actionnant l’interrupteur général «14»; la lampe de ligne s’allume
(verte);
b) après 5 minutes, ouvrir lentement les soupapes d’arrivée d’air, puis
de sortie d’air: le sécheur fonctionne à présent.
4.3 Fonctionnement
a) Laisser le sécheur en fonction pendant toute la période de fonc-
tionnement du compresseur d’air ;
b) le sécheur fonctionne en mode automatique et donc ne nécessite
aucun réglage in situ ;
c) en cas de débit d’air excessif imprévu, eectuer une dérivation pour
éviter de surcharger le séchoir ;
4.4 Arrêt
a) Fermare l’essiccatore 2 minuti dopo l’arresto del compressore d’aria
o comunque dopo l’interruzione del usso d’aria;
b) evitare che aria compressa uisca nell’essiccatore quando non è
funzionante;
c) togliere tensione tramite l’interruttore generale «14» , la lampada di
linea si spegne assieme al compressore.
5 Contrôle
11: Indicateur du point de rosée
14: Interrupteur général
L’indicateur du point de rosée peut signaler trois états :
bleu: point de rosée bas
vert: point de rosée optimal
rouge: point de rosée haut
5.1 Option free contact
Un thermostat réglable (à contacts libres) est installé sur le tableau pour
la signalisation de point de rosée haut. Une minuterie permet le retard
«au premier démarrage» de la signalisation d’alarme (de 10 minutes).

Français 3/4
SPL004-030
6 Entretien
a) La machine est conçue et construite pour garantir un fonction-
nement continu ; la durée de ses composants dépend cependant
directement de l’entretien eectué ;
b) en cas de demande d’assistance ou de pièces détachées, identier la
machine (modèle ou numéro de série) en lisant la plaque d’identi-
cation placée sur la carrosserie de l’unité.
6.1 Recommandations générales
!Avant toute opération d’entretien, s’assurer que :
• le circuit d’air comprimé n’est plus sous pression ;
• que le sécheur soit débranché du réseau d’alimentation électrique.
YUtiliser toujours des pièces de rechange d’origine ; dans le cas
contraire, le constructeur est dégagé de toute responsabilité pour le
mauvais fonctionnement de la machine.
YEn cas de fuite du réfrigérant, appeler un professionnel qualié et
agréé par le constructeur.
YLa vanne ou valve Schrader ne doit être utilisée qu’en cas d’anomalie
de fonctionnement de la machine : dans le cas contraire, les dommages
causés par une charge de réfrigérant incorrecte ne seront pas reconnus
au titre de la garantie.
6.2 Réfrigérant
Opération de charge : les dommages éventuels causés par une charge in-
correcte de réfrigérant eectuée par un personnel non habilité ne seront
pas reconnus au titre de la garantie. Z
YLe uide frigorigène R134a à température et pression normales est
un gaz incolore appartenant au SAFETY GROUP A1 - EN378 (uide
groupe 2 selon la directive PED 2014/68/EU);
GWP (Global Warming Potential) = 1430.
!En cas de fuite de réfrigérant, aérer le local.
6.3 Programme d’entretien préventif
Pour une ecacité et une abilité maximales durables du sécheur, eec-
tuer :
Description opération
d’entretien
Périodicité d’entretien
recommandée
(conditions de fonctionnement
standard)
Opération
contrôler service
Tous les jour Toutes les semaines Tous les 4 mois Tous les 12 mois
Contrôler que le témoin POWER
ON est allumé
Contrôler les indicateurs du tableau
des commandes.
Contrôler le purgeur des
condensats.
Nettoyer les ailettes du condenseur
Contrôler la consommation
électrique.
Dépressurisation de l’installation.
Eectuer l’entretien du purgeur.
Dépressurisation de l’installation.
Remplacer les éléments du
préltre et du post-ltre.
Sont disponibles (voir paragraphe 8.4) :
a) kits compresseur ;
b) kits ventilateur ;
c) kits vanne automatique d’expansion ;
d) pièces détachées.
6.4 Mise au rebut
Le uide frigorigène et le lubriant (huile) contenus dans le circuit de-
vront être récupérés selon la législation antipollution.
%Recyclage Élimination Z
charpenterie (ossature) acier/résines époxy-polyester
échangeur aluminium
tuyauteries aluminium/cuivre
purgeur polyamide
isolation échangeur EPS (polystyrène fritté)
isolation tuyauteries caoutchouc synthétique
compresseur acier/cuivre/aluminium/huile
condenseur acier/cuivre/aluminium
réfrigérant R134a
valves ou vannes laiton
câbles électriques cuivre/PVC

Français 4/4
SPL004-030
7 Dépannage
oui
non
non
non
oui
oui
non
PANNE CAUSE SOLUTION
Sortie d’air de
refroidissement élevé
/ Point de
rosée haut
Protection
thermique (SK/HT)
enclenché Compresseur bruyant
Absorption de
courant
excessive
Perte de charge élevée
côté air
Haute pression refoule-
ment réfrigérant
condenseur sale température
ambiante supé-
rieure à 50°C
composants com-
presseur
détériorés
condenseur sale échangeur encrassé
pressostat
ventilateur
(PV) déréglé
ou brisé.
nettoyer
condenseur
réduire tem-
pératurer
réparer ou rempla-
cer compresseur
nettoyer
condenseur remplacer le
pressostat
demander
l’assistance exté-
rieure
formation de givre dans
l’évaporateur (basse pres-
sion d’évaporation)
by-passer l’air en
maintenant ouverte
l’arrivée d’air. Ouvrir
manuellement l’évacuation
des condensats.
Remettre en marche en
vériant le tarage de la
soupape
d’expansion.
condenseur
sale
le ventilateur
ne fonctionne pas
réparer
ventilateur
nettoyer
condenseur
nettoyer l’échangeur
(souage à contre-cou-
rant). Monter/remplacer
le préltre
le ventilateur
ne fonctionne
pas
enroulement com-
presseur avec perte
partielle isolation
(compress. Chaud)
(compress. caldo)
réparer
ventilateur
le ventilateur ne fonctionne pas
charge thermique (tête
compresseur chaude)
réduire quantité
ou température air
comprimé
réparer
ventilateur
manque de
réfrigérant: réparer la
fuite éventuelle
et recharger
faible
absorption de
courant
oui
non
non
non
non
non
non
non
non
non
oui
oui
oui
oui
oui
oui
oui
oui
oui
oui

Español 1/4
SPL004-030
1 Seguridad
1.1 Importancia del manual
• Consérvelo durante toda la vida útil del equipo.
• Léalo antes de realizar cualquier operación.
• Puede sufrir modicaciones: para una información actualizada,
consulte la versión instalada en el equipo.
1.2 Señales de advertencia
!Instrucción para evitar peligros personales
YInstrucción para evitar que se dañe el equipo
ZSe requiere la intervención de un técnico experto y autori-
zado
,El signicado de los símbolos utilizados se indica en el apar-
tado 8.
1.3 Instrucciones de seguridad
!Antes de realizar cualquier operación de mantenimiento, desco-
necte siempre la máquina de la red eléctrica.
!El manual está destinado al usuario nal y sólo para las operaciones
que pueden realizarse con los paneles cerrados. Las operaciones que re-
quieren la apertura con herramientas deben ser efectuadas por personal
experto y calicado.
YNo supere los límites de proyecto que se indican en la placa de ca-
racterísticas.
!YEl usuario debe evitar cargas distintas de la presión estática
interna. En caso de riesgo de fenómenos sísmicos, es necesario proteger
adecuadamente la unidad..
!Los dispositivos de seguridad en el circuito de aire comprimido es-
tán a cargo del usuario.
Los dispositivos de seguridad del circuito del aire comprimido se di-
mensionan teniendo en cuenta las características técnicas del sistema y
las normas locales en vigor.
La unidad debe utilizarse exclusivamente para uso profesional y con el
objeto para el cual ha sido diseñada.
El usuario debe analizar todos los aspectos de la aplicación en que el
producto se ha instalado, seguir todas las normas industriales de segu-
ridad aplicables y todas las prescripciones relativas al producto descritas
en el manual de uso y en la documentación redactada que se adjunta a
la unidad.
La alteración o sustitución de cualquier componente por parte del per-
sonal no autorizado, así como el uso inadecuado de la unidad eximen
de toda responsabilidad al fabricante y provocan la anulación de la ga-
rantía.
El fabricante declina toda responsabilidad presente o futura por daños
personales o materiales derivados de negligencia del personal, incum-
plimiento de las instrucciones dadas en este manual o inobservancia de
las normativas vigentes sobre la seguridad de la instalación.
El fabricante no asume ninguna responsabilidad por daños debidos a
alteraciones y/o modicaciones del embalaje.
El usuario es responsable que las especicaciones suministradas para
seleccionar la unidad o sus componentes y/o opciones sean exhaustivas
para un uso correcto o razonablemente previsible de la misma unidad o
de los componentes.
! ATENCIÓN: El fabricante se reserva el derecho de modicar
sin previo aviso la información de este manual. Para que la informa-
ción resulte completa, se recomienda al usuario consultar el manual
a pie de máquina.
!PRECAUCIÓN: Partes móviles, parte calientes y el riesgo de descarga
eléctrica: desconecte la alimentación antes de abrir la tapadera.
1.4 Riesgos residuales:
Las operaciones de instalación, puesta en marcha, apagado y manteni-
miento del equipo deben realizarse de total conformidad con lo indica-
do en la documentación técnica del equipo y de manera tal que no se
genere ninguna situación de riesgo. Los riesgos que no han podido eli-
minarse con recursos técnicos de diseño se indican en la tabla siguiente
parte del
equipo
riesgo
residual
modo precauciones
batería de
intercambio
térmico
pequeñas
heridas
cortantes
contacto evitar el contacto, usar guan-
tes de protección
rejilla del
ventilador y
ventilador
lesiones introducción de objetos
puntiagudos en la rejilla
mientras el ventilador
está funcionando
no introducir ni apoyar
ningún objeto en la rejilla de
los ventiladores
interior del
equipo:
compresor y
tubo de salida
quemaduras contacto evitar el contacto, usar guan-
tes de protección
interior del
equipo: partes
metálicas y cables
eléctricos
intoxicación,
electrocución,
quemaduras
graves
defecto de aislamiento de
los cables de alimentación
que llegan al cuadro eléc-
trico del equipo; partes
metálicas en tensión
protección eléctrica adecuada
de la línea de alimentación;
conectar cuidadosamente a
tierra las partes metálicas
exterior del
equipo: zona
circundante
intoxicación,
quemaduras
graves
incendio por cortocircui-
to o sobrecalentamiento
de la línea de alimenta-
ción del cuadro eléctrico
del equipo
sección de los cables y sistema
de protección de la línea de
alimentación eléctrica confor-
mes a las normas vigentes
8. Apéndice
,El signicado de los símbolos utilizados se indica en el
apartado 8.1.
8.1 Leyenda
8.2 Esquema de instalación
8.3 Datos técnicos
8.4 Lista de repuestos
8.5 Dibujos de vista despiezada
8.6 Dibujos de dimensiones
8.7 Circuitos de refrigerante
8.8 Esquema eléctrico
Índice
1 Seguridad
1.1 Importancia del manual
1.2 Señales de advertencia
1.3 Instrucciones de seguridad
1.4 Riesgos residuales:
2 Introducción
2.1 Transporte
2.2 Traslado
2.3 Inspección
2.4 Almacenaje
3 Instalación
3.1 Modalidades
3.2 Espacio operativo
3.3 Consejos
3.4 Conexionado eléctrico
3.5 Conexión del drenaje de condensados
4 Puesta en servicio
4.1 Controles preliminares
4.2 Puesta en marcha
4.3 Funcionamiento
4.4 Parada
5 Control
5.1 Opción free contact
6 Mantenimiento
6.1 Advertencias generales
6.2 Refrigerante
6.3 Programa de mantenimiento preventivo
6.4 Desguace
7 Solución de problemas

Español 2/4
SPL004-030
2 Introducción
Este manual se reere a secadores frigorícos diseñados para garantizar
alta calidad del aire comprimido.
2.1 Transporte
El equipo embalado debe mantenerse:
• en posición vertical;
• protegido de los agentes atmosféricos;
• protegido de golpes.
2.2 Traslado
Utilice una carretilla elevadora con horquillas, adecuada para el peso del
equipo, y evite todo tipo de golpes.
2.3 Inspección
a) Los equipos salen de fábrica ensamblados, cableados, cargados
con refrigerante y aceite, y probados en las condiciones de trabajo
nominales.
b) Controle el equipo a su llegada y notique inmediatamente al
transportista si nota algún inconveniente.
c) Desembale el equipo lo más cerca posible del lugar de instalación.
2.4 Almacenaje
Si es necesario apilar varios equipos, respete las indicaciones impresas
en el embalaje. Conserve el equipo en un lugar limpio y protegido de la
humedad y la intemperie.
3 Instalación
3.1 Modalidades
IInstale el secador bajo cubierto, en un lugar limpio y protegido de los
agentes atmosféricos directos, incluida la luz solar..
YRespete las indicaciones dadas en los apartados 8.2 y 8.3.
Todos los secadores deben contar con una adecuada preltración insta-
lada cerca de la entrada de aire del secador. El vendedor no tendrá nin-
guna responsabilidad ni obligación de compensación por daño directo o
indirecto causado por la ausencia de preltración adecuada
YEl elemento de preltro (para ltración de 3 micrones o mejor)
debe ser sustituido al menos una vez al año o antes, según las recomen-
daciones del fabricante.
YNo intercambie la entrada y la salida de aire comprimido y respete
el par máximo de apriete (N x m) si está especicado en el apartado 8.3.
3.2 Espacio operativo
YDeje un espacio libre de 1.5 m todo alrededor del equipo.
3.3 Consejos
A n de proteger los componentes internos del secador y del compresor
de aire, no instale el equipo donde el aire circundante contenga contami-
nantes sólidos o gaseosos, en particular azufre, amoníaco y cloro. Evite
también la instalación en ambiente marino.
3.4 Conexionado eléctrico
Utilice un cable homologado con arreglo a las reglamentaciones locales
(para la sección mínima del cable, vea el apartado 8.3).
Instale un interruptor magnetotérmico diferencial aguas arriba del
equipo (RCCB - IDn = 0,3 A) con distancia 3 mm entre los contactos
cuando el interruptor está abierto (consulte las disposiciones locales al
respecto).
La corriente nominal “In” de dicho magnetotérmico debe ser igual a
FLA y la curva di intervención de tipo D.
3.5 Conexión del drenaje de condensados
El secador se suministra con drenaje por otador, por temporizador o
por detección electrónica de nivel.
En presencia de un dispositivo de drenaje temporizado o electrónico,
utilice los bornes CN (R1-S1) (vea el apartado 8.8).
En el caso de drenaje por temporizador o electrónico: consulte el ma-
nual aparte proporcionado con el secador para conocer detalles especí-
cos sobre el drenaje de condensado.
YPara conectar el equipo al sistema de drenaje, evite la conexión en
circuito cerrado en común con otras líneas de descarga presurizadas.
Compruebe que los condensados uyan correctamente. Deseche los
condensados con arreglo a las normas medioambientales vigentes.
4 Puesta en servicio
4.1 Controles preliminares
Antes de poner el secador en marcha, compruebe que:
• la instalación se haya realizado de acuerdo con lo indicado en el
capítulo 3;
• las válvulas de entrada de aire estén cerradas y no haya ujo de aire a
través del secador;
• la alimentación eléctrica tenga los valores apropiados;
4.2 Puesta en marcha
a) Ponga en marcha primero el secador y después el compresor de
aire, mediante el interruptor general “14”. La lámpara de línea se
enciende (verde).
b) Al cabo de cinco minutos o más, abra lentamente las válvulas de
entrada de aire y, después, la salida de aire. El secador comienza a
funcionar.
4.3 Funcionamiento
a) Deje el secador en marcha durante todo el tiempo de funciona-
miento del compresor de aire.
b) El secador funciona de modo automático, por lo cual no hace falta
realizar calibraciones antes de utilizarlo.
c) En el caso de ujos de aire excesivo imprevistos, desvíelos para
evitar sobrecargar la secadora.
4.4 Parada
a) Pare el secador dos minutos después de haber detenido el compre-
sor de aire o, en todo caso, después que se corte el ujo de aire.
b) Evite que entre aire comprimido en el secador cuando no está en
marcha;
c) Desconecte la tensión con el interruptor general «14» ; el piloto de
línea se apaga junto con el compresor.
5 Control
11: Indicador del punto de rocío
14: Interruptor general
El indicador del punto de rocío tiene tres posiciones:
azul: punto de rocío bajo
verde: punto de rocío correcto
rojo: punto de rocío alto
5.1 Opción free contact
Se instala en el cuadro un termostato regulable (con contactos limpios)
para la señalización del alto punto de rocío. Un temporizador permite el
retardo de la señalización de alarma (de 10 minutos) al primer arranque.

Español 3/4
SPL004-030
6 Mantenimiento
a) El equipo ha sido diseñado y realizado para funcionar de manera
continua. No obstante, la duración de sus componentes depende
directamente del mantenimiento que reciban.
b) Para solicitar asistencia o repuestos, comunique el modelo y el
número de serie indicados en la placa de datos que está aplicada en
el exterior del equipo.
6.1 Advertencias generales
!Antes de realizar cualquier operación de mantenimiento, comprue-
be que:
• el circuito neumático no esté a presión,
• el secador esté desconectado de la red eléctrica.
YEl uso de repuestos no originales exime al fabricante de toda res-
ponsabilidad por el mal funcionamiento del equipo.
YEn caso de pérdida de refrigerante, llame a un técnico experto y
autorizado.
YLa válvula Schrader debe utilizarse sólo en caso de funcionamiento
anómalo del equipo; de lo contrario, los daños causados por una carga
incorrecta de refrigerante no serán reconocidos en garantía.
6.2 Refrigerante
Operación de carga: los daños causados por una carga del refrigerante
incorrecta realizada por personal no autorizado no serán reconocidos
en garantía. Z
YEl uido refrigerante R134a, a temperatura y presión normales, es
un gas incoloro perteneciente al SAFETY GROUP A1 - EN378 (uido
del grupo 2 según la directiva PED 2014/68/EU);
GWP (Global Warming Potential) = 1430.
!En caso de fuga de refrigerante, airee el local.
6.3 Programa de mantenimiento preventivo
Per garantire nel tempo la massima ecienza ed adabilità
dell’essiccatore eseguire:
Acciones
de mantenimiento
Intervalo de tiempo
(condiciones de
funcionamiento estándar)
Acciones
comprobar actuar
Diarias Semanales 4 Meses 12 Meses
Comprobar que el indicador
POWER ON está encendido.
Comprobar todos los indicadores
del panel de control.
Comprobar el purgador.
Limpiar el condensador, rejilla y
conexiones.
Comprobar el consumo eléctrico.
Despresurizar la instalación.
Hacer mantenimiento integral del
purgador.
Despresurizar la instalación.
Sustituir todos los elementos
ltrantes de los ltros instalados.
Están disponibles (apartado 8.4):
a) kits compresor
b) kits ventilador
c) kits válvula de expansión automática
d) piezas de repuesto individuales
6.4 Desguace
El uido refrigerante y el aceite lubricante contenidos en el circuito de-
ben recogerse de conformidad con las normas locales.
%Reciclaje Desecho Z
estructura acero/resinas epoxi-poliéster
intercambiador alluminio
tuberías aluminio/cobre
drenaje condensados polyamide
aislamiento intercambiador EPS (poliestireno sinterizado)
aislamiento tuberías caucho sintético
compresor acero/cobre/aluminio/aceite
condensador acero/cobre/aluminio
refrigerante R134a
válvulas latón
cables eléctricos cobre/PVC

Español 4/4
SPL004-030
7 Solución de problemas
Sí
No
No
No
Sí
Sí
No
FALLO CAUSA SOLUCIÓN
Salida aire de enfria-
miento elevada / Punto
de rocío alto
Protector
térmico (SK/HT)
disparado Compresor ruidoso Consumo de corriente
excesivo
Pérdida de carga eleva-
da del lado del aire
Alta presión impulsión
refrigerante
condensador
sucio temperatura
ambiente a más
de 50_C
componentes com-
presor
deteriorados
condensador
sucio
intercambiador obs-
truido por suciedad
presostato del ventilador
(PV) mal regulado o
averiado
limpiar el
condensador
reducir
temperatura
reparar o sustituir
compresor
limpiar
condensa-
dor cambiar el
presostato
solicitar asistencia
externa
formación de hielo en el
evaporador (baja presión
de evaporación).
derivar el aire (by
pass) dejando abierta
la entrada de aire. Abrir
manualmente el drenaje de
condensados.
Reactivar y controlar el
tarado de la válvula de
expansión.
condensador
sucio
el ventilador
no
funciona
sustituir
ventilador
limpiar
condensador
limpiar el
intercambiador
(soplar en
contracorriente).
Instalar/sustituir el
preltro.
el ventilador no
funciona
bobinado del com-
presor con pérdida
parcial de
aislamiento (compre-
sor caliente)
reparar
ventilador
el ventilador no funciona
carga térmica excesiva (cabezal
del compresor caliente)
reducir cantidad
o temperatura aire
comprimido
reparar
ventilador
falta de refrigerante:
reparar la posible fuga
y recargar
bajo consumo
de corriente
Sí
No
No
No
No
No
No
No
No
No
Sí
Sí
Sí
Si
Sí
Sí
Sí
Sí
Sí
Sí

,. 1
SPL004-030
Appendice
Apéndice
Appendix

,8.1 Legend 2
SPL004-030
Simbol FR/ES/EN
Pois / Peso
Weight
Amb
Température Ambiente / Temperatura ambiente
Ambient temperature
Pendant le transport et le stockage
Durante transporte y almacenaje
During transport and stockage
Après l’installation / Después de la instalación
Aer installation
Pression maximum d’utilisation côté air
Presión máxima de trabajo lado aire
Air-side max. working pressure
In
Température entrée air comprimé
Temperatura entrada aire comprimido
Compressed air inlet temperature

Section minimale câble homologué pour le raccordement électri-
que.
Sección mínima cable homologado para conexionado Eléctrico
Minimum section validated cable for electrical connection.
Entrée air comprimé / Entrada aire comprimido
Compressed air inlet
Sortie air comprimé / Salida aire comprimido
Compressed air outlet
Valeurs de réglage / Valores de calibración
Calibration values
Raccordements / Couple de serrage (N x m)
Conexiones / Par de apriete (N x m)
Connections / Tightening torque (N x m)
Limite de l’appareil / Límite del equipo
Limit of equipmen
Niveau de pression sonore à 1 mètre de distance en champ libre
(selon norme ISO 3746).
Nivel de presión sonora (a 1 m de distancia en campo libre, según
norma ISO 3746)
Sound pressure level (1m distance in free eld - according to ISO
3746).
Simbol FR/ES/EN
Purge des condensats / Drenaje de condensados
Condensate drain
Entrée alimentation électrique
Entrada alimentación eléctrica
Electrical supply inlet
Sortie air de condensation / Salida aire de condensación
Condensation air outlet
Entrée air de condensation / Entrada aire de condensación
Condensation air inlet
1
MC
Compresseur / Compresor
C o m p r e s s o r
2Condenseur réfrigérant / Condensador refrigerante
Refrigerant condenser
3
EV
Électroventilateur / Electroventilador
Fan motor
5Évaporateur / Evaporador
Evaporator / Evaporador
6Câble alimentation électrique Cable alimentación eléctrica
Power cable
7
AEV
Soupape de détente automatique
Válvula de expansión automática
Expansion automatic valve
8Filtre réfrigérant / Filtro refrigerante
Refrigerant lter
11 Indicateur du point de rosée / Indicador del punto de rocío
Dew point indicator
12
PV
Pressostat ventilateur / Presostato ventilador
Fan pressure switch
13
HT
ermostat sécurité haute température
Termostato de seguridad alta temperatura
High temperature safety thermostat
14
QS
Interrupteur général / Interruptor general
Main power switch
15 Couvercle/ Tapadera
Cover
Simbol FR/ES/EN
CN
Alimentation du purgeur électronique
Alimentación del drenaje electrónico
Electronic condensate drain power supply
SK Protection thermique/ Protector térmico
Overload protector
KA Relais de démarrage / Relé de puesta en marcha
Starting relay
C
Condensateur de démarrage compresseur
Condensador de puesta en marcha compresor
Compressor starting capacitor
KA1 ermostat alarme / Termostato alarma
Alarm switch
KT Relais temporisé / Relé temporizado
Timed relay
T01
Capteur de température point de rosée
Sensor temperatura punto rocío
Dew point sensor
QF
Interrupteur magnéto-thermique diérentiel
Interruptor magnetotérmico diferencial
Residual-current automatic circuit breaker

,8.2 Installation diagram 3
SPL004-030
123 4
Compresseur d’air
Compresor de aire
Air compressor
Sécheur
Secador
Dryer
Groupe by-pass
Grupo by-pass
By-pass unit
Filtre (ltration des particules de 3 microns minimum) à proximité de l’orice d’admission d’air du sécheur
Filtro (ltración de 3 micrones o mejor) cerca de la entrada de aire de la sec adora
Filter (3 micron ltration or better) near dryer air inlet
Soupapes de sécurité, pour ne pas dépasser la
pression préétablie du sécheur
Válvulas de seguridad para no superar la presión
de diseño del secador
Safety valves for not exceeding dryer design
pressure
Tuyaux exibles pour raccordements de l’air si le
réseau est soumis à des vibrations
Tubos exibles para las conexiones de aire si la red
está expuesta a vibraciones
Hoses for air connections if the system undergoes
vibrations
567 8
Réservoir en position A ou B
Depósito en la posición A o B
Tank in position A or in B
Filtre en sortie
Filtro de salida
Outlet lter
Séparateur eau-huile
Separador agua-aceite
Oil-Water separator
Purgeur des condensats
Drenaje de condensados
Condensate drain
Amortisseurs hydrauliques appropriés si le réseau est soumis à des
pulsations
Amortiguadores si la red está expuesta a pulsaciones
Suitable dampers if the system undergoes pulsations
1
5
A
4
888
2
36
B
7
88
Necessary in galvanized or stainless steel pipes

,8.3 Technical data 4
SPL004-030
MODEL
Weight Refrigerant
R134a (Kg)
MIN.- MAX
Ambient Temperature
Amb Compressed
air inlet
Temperature
F.L.A.[A]
Minimum
section
validated
cable for
electrical
connection
Compressed
air inlet
air outlet
Connections
(tightenning
torque)
Sound
pressure
level
During
transport
and stockage
After
installation
(lb) (Kg) (oz) (Kg) (CO2)In
115V
±10%
1ph/60Hz
230V ±10%
1ph/60Hz Ø NPT [N x m] [dB (A)]
-
41.8 19 5.99 0.17 0.24
32-122° F
0-50°C
41-122°F
5-50°C
149°F
65°C
3.74
-
3G16AWG
NPT
(compatible)
1/2
50
50
SPL004
SPL006 -
SPL009
51.8 23.5 9.52 0.27 0.39 4.78 -
55
SPL012
SPL018 58.4 26.5 8.81 0.25 0.36 8.31 -NPT
(compatible)
3/4”
SPL024 68.3 31 9.52 0.35 0.50 10.23 -
SPL030 77.2 35 12.34 0.55 0.79 - 6.22
Calibration values Expansion automatic valve
AEV
Air - Side Max. Working Pressure Fan pressure Switch
12 PV
SPL004-006 35 PSIg (+ 1.5, - 0)
2.4 bar (+ 0.1, - 0) 232 PSIg
16bar
ON: 160 PSIg
OFF: 109 PSIg
ON: 11 bar
OFF: 7,5 bar
SPL009-030 32 PSIg (+ 1.5, - 0)
2.2 bar (+ 0.1, - 0)

,8.4 Spare parts list 5
SPL004-030
Component (8.5) - SPL004 SPL006 SPL009 SPL012 SPL018 SPL024 SPL030
a) Compressor kit (115/1Ph/60Hz) 1 / 8 on request 398H473197 398H473198 398H473199 -
(230/1Ph/60Hz) on request on request 398H473053
b) Fan kit (115/1Ph/60Hz) 3398H473056 398H473261 398H473262 -
(230/1Ph/60Hz) on request 398H474423
c) Automatic expansion valve kit 7 / 8 398H473055 398H473109
d) Electrical kit - On request On request On request 398H785241 On request
Spare parts
Refrigerant condenser 2 398H114800 398H114801 398H114802 398H114803 398H114804
Evaporator/Separator/Air-air-heat-exchanger 4 398H472157 398H472158 398H472159
Power cable 6 398H256347
Refrigerant filter 8 398H206214
Dewpoint indicator 11 398H354317
Fan pressure switch / kit 12 398H354376 398H785124
High temperature safety thermostat 13 398H473399
Main power switch 14 398H255132
Free contact (optional)
KA1 on request
KT on request
T01 on request
Condenser drain (115/1Ph/60Hz) 16 - CN
(230/1Ph/60Hz)
Cover 15 on request 398H137928 398H137931

,8.5 Exploded drawing 6
SPL004-030
2
3
8
13
1
7
4
11
14
615
12
KA1 KT
T01
