Parkside PMBA 20-Li A1 User manual

IAN <<IAN>>
Aku pásová pila 20 V
Překlad originálního provozního návodu
Akku-Bandsäge 20 V / Cordless Band Saw 20V
PMBA 20-Li A1
Akumulatorowa piła taśmowa 20 V
Tłumaczenie oryginalnej instrukcji obsługi
Akumulátorová pásová píla 20 V
Preklad originálneho návodu na obsluhu
IAN 401389_2204
Akku-Bandsäge 20 V
Originalbetriebsanleitung Cordless Band Saw 20V
Translation of the original instructions
Aku tračna pila 20 V
Prijevod originalnih uputa za uporabu Акумулаторен лентов трион 20 V
Превод на оригиналното ръководство за експлоатация
Ferăstrău panglică, cu
acumulator 20 V
Traducerea instrucţiunilor de utilizare originale
MD

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit
allen Funktionen des Gerätes vertraut.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.
Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z
wszystkimi funkcjami urządzenia.
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
MD
Înainte de a citi instrucţiunile, priviţi imaginile şi familiarizaţi-vă cu toate funcţiile aparatului.
Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
Prije nego što pročitate tekst, otvorite stranicu sa slikama i upoznajte se na osnovu toga sa svim
funkcijama uređaja.
Преди да прочетете отворете страницата с фигурите и след това се запознайте с всички функции
на уреда.
DE Originalbetriebsanleitung Seite 4GB Translation of the original instructions Page 18PL Tłumaczenie oryginalnej instrukcji obsługi Strona 30CZ Překlad originálního provozního návodu Strana 44RO/MD Traducerea instrucţiunilor de utilizare originale Pagina 56SK Preklad originálneho návodu na obsluhu Strana 69HR Prijevod originalnih uputa za uporabu Stranica 82BG Превод на оригиналното ръководство за експлоатация Страница 94

8
12
6
6
15
7
14
13
15
10
9
37
6
16 14 18 17
11
243

DE
4InhaltsverzeichnisEinleitung..........................................4Bestimmungsgemäße Verwendung.............4Lieferumfang/Zubehör.................................5Übersicht.......................................................5Funktionsbeschreibung.................................5Technische Daten......................................... 5Sicherheitshinweise..........................6Bedeutung der Sicherheitshinweise.............6Bildzeichen und Symbole............................7Allgemeine Sicherheitshinweise fürElektrowerkzeuge.........................................7Restrisiken...................................................10Vorbereitung..................................10Bedienteile..................................................10Zusatzhandgriff montieren unddemontieren...............................................11Bandsägeblatt tauschen............................11Ladezustand des Akkus prüfen................. 11Akku aufladen............................................11Betrieb............................................12Arbeitshinweise..........................................12Akku einsetzen und entnehmen................ 12Ein- und Ausschalten..................................12Transport........................................12Reinigung, Wartung undLagerung........................................12Reinigung....................................................13Wartung.....................................................13Lagerung....................................................13Fehlersuche....................................13Entsorgung/Umweltschutz..............14Zusätzliche Entsorgungshinweise fürDeutschland................................................14Entsorgungshinweise für Akkus.................14Service...........................................14Garantie.....................................................14Reparatur-Service.......................................15Service-Center............................................16Importeur....................................................16Ersatzteile und Zubehör..................16Original-EG-Konformitätserklärung...................17Explosionszeichnung....................111EinleitungHerzlichen Glückwunsch zum Kauf Ihrer neuenAkku-Bandsäge (nachfolgend Gerät oder Elek-trowerkzeug genannt).Sie haben sich damit für ein hochwertiges Ge-rät entschieden. Dieses Gerät wurde währendder Produktion auf Qualität geprüft und einerEndkontrolle unterzogen. Die FunktionsfähigkeitIhres Gerätes ist somit sichergestellt. Die Betriebsanleitung ist Bestandteil dieses Ge-räts. Sie enthält wichtige Hinweise für Sicher-heit, Gebrauch und Entsorgung. Lesen Sie dieBetriebsanleitung sorgfältig. Machen Sie sichmit den Bedienteilen und dem richtigen Ge-brauch des Gerätes vertraut. Benutzen Sie dasGerät nur wie beschrieben und für die angege-benen Einsatzbereiche. Bewahren Sie die Be-triebsanleitung gut auf und händigen Sie alleUnterlagen bei Weitergabe des Geräts an Drit-te mit aus.BestimmungsgemäßeVerwendungDas Gerät ist ausschließlich für folgende Ver-wendung bestimmt:• Bei fester Auflage: Trennschnitte in Kunst-stoff, Metall; Gehrungsschnitte bis 45°Betrieb ausschließlich in trockenen Räumen.Jede andere Verwendung, die in dieser Be-triebsanleitung nicht ausdrücklich zugelassenwird, kann eine ernsthafte Gefahr für den Be-nutzer darstellen und zu Schäden am Gerätführen. Der Bediener oder Nutzer des Gerätsist für Unfälle oder Schäden an anderen Men-schen oder deren Eigentum verantwortlich. DasGerät ist für den Einsatz im Heimwerkerbereichbestimmt. Es wurde nicht für den gewerblichenDauereinsatz konzipiert. Bei gewerblichem Ein-satz erlischt die Garantie. Der Hersteller haftetnicht für Schäden, die durch bestimmungswidri-ge Verwendung oder falsche Bedienung verur-sacht wurden.Das Gerät ist Teil der Serie X20VTEAMund kann mit Akkus der X20VTEAM

DE
5Serie betrieben werden. Akkus der SerieX20VTEAM dürfen nur mit Ladegeräten derSerie X20VTEAM geladen werden.Lieferumfang/ZubehörPacken Sie das Gerät aus und überprüfen Sieden Lieferumfang.Entsorgen Sie das Verpackungsmaterial ord-nungsgemäß.• Akku-Bandsäge 20 V• Innensechskantschlüssel• Aufbewahrungskoffer• OriginalbetriebsanleitungAkku und Ladegerät sind nicht im Lie-ferumfang enthalten.ÜbersichtDie Abbildungen des Geräts fin-den Sie auf der vorderen undhinteren Ausklappseite.1Zusatzhandgriff (isolierte Grifffläche)2Drehrad3Einschaltsperre4Ein-/Ausschalter5Handgriff (isolierte Grifffläche)6Führung (Bandsägeblatt)7Führungsplatte8Bandsägeblatt9Spannhebel10Richtungspfeil11Innensechskantschlüssel12LED-Arbeitslicht13Akku-Halter14Akku15Ladezustandsanzeige16Akku-Entriegelung17Akku-Ladegerät18Aufbewahrungskoffer19Innensechskantschraube20Abdeckung21Hintere Stützrolle22RolleFunktionsbeschreibungDie Bandsäge ist eine handgeführte Säge miteinem zu einem Ring geschlossenen, angetrie-benem Bandsägeblatt, ideal zum Schneidenvon Metall, Kunststoffrohren und Aluprofilen.Die Funktion der Bedienteile entnehmen Sie bit-te den nachfolgenden Beschreibungen.Technische DatenAkku-Bandsäge 20 V ...PMBA 20-Li A1Bemessungsspannung U ....................... 20V ⎓
Gewicht mit Akku (20V, 2Ah) ...............3,5kgLeerlaufdrehzahl n0 .................370–670 min−1Geschwindigkeit (Bandsägeblatt) 1,5–2,7 m/sSchnitttiefe .........................................≤ 63,5 mmBandsägeblatt.......................733,0 mm × 12,7 mm × 0,4 mmSchalldruckpegel (LpA) ...... 84,0 dB; KpA=3dBSchallleistungspegel (LWA) .................................–gemessen .......................95,0 dB; KWA=3dBVibration (ah) ......................................................– Handgriff ...............0,995 m/s²; K=1,5m/s²– Zusatzhandgriff .....1,112 m/s²; K=1,5m/s²Temperatur .............................................≤50 °C– Ladevorgang .................................4 – 40°C– Betrieb .......................................−20 – 50°C– Lagerung ........................................0 – 45°CAkku .............................................................Li-IonLidl Smart Akku Smart PAPS 204 A1/Smart PAPS 208 A1 ...........................................–Frequenzband ..............2400–2483,5 MHz–Sendeleistung ..................................≤ 20 dBmGehörschutz benutzen!Lärm- und Vibrationswerte wurden entspre-chend den in der Konformitätserklärung ge-nannten Normen und Bestimmungen ermittelt.Der angegebene Schwingungsgesamtwert undder angegebene Geräuschemmisionswert sindnach einem genormten Prüfverfahren gemes-sen worden und können zum Vergleich einesElektrowerkzeugs mit einem anderen verwen-det werden. Der angegebene Schwingungsge-samtwert und der angegebene Geräuschem-misionswert können auch zu einer vorläufigenEinschätzung der Belastung verwendet werden.

DE
6WARNUNG!Die Schwingungs- und Ge-räuschemissionen können während der tatsäch-lichen Benutzung des Elektrowerkzeugs vondem Angabewert abweichen, abhängig vonder Art und Weise, in der das Elektrowerkzeugverwendet wird. Es ist notwendig, Sicherheits-maßnahmen zum Schutz des Bedieners festzu-legen, die auf einer Abschätzung der Schwin-gungsbelastung während der tatsächlichen Be-nutzungsbedingungen beruhen (hierbei sindalle Anteile des Betriebszyklus zu berücksichti-gen, beispielsweise Zeiten, in denen das Elek-trowerkzeug abgeschaltet ist, und solche, in de-nen es zwar eingeschaltet ist, aber ohne Belas-tung läuft).LadezeitenDas Gerät ist Teil der Serie X20VTEAMund kann mit Akkus der X20VTEAMSerie betrieben werden. Akkus der SerieX20VTEAM dürfen nur mit Ladegeräten derSerie X20VTEAM geladen werden.Wir empfehlen Ihnen, dieses Gerät aus-schließlich mit folgenden Akkus zu betrei-ben: PAP 20 A1, PAP 20 A2, PAP 20 A3,PAP 20 B1, PAP 20 B3, Smart PAPS 204 A1,Smart PAPS 208 A1Wir empfehlen Ihnen, diese Akkus mit fol-genden Ladegeräten zu laden: PLG 20 A1,PLG 20 A2, PLG 20 A3, PLG 20 A4,PLG 20 C1, PLG 20 C3, PDSLG 20 A1,Smart PLGS 2012 A1Technische Daten von Akku und Ladegerät:Siehe separate Anleitung.Ladezeit (Min.)PAP20A1PAP20B1PAP20A2PAP20A3PAP20B3Smart PAPS204A1SmartPAPS208A1PLG20A1PLG20A4PLG20C16090120210PLG20A2456080165PLG20A3PLG20C3354560120PDSLG20A1354560120SmartPLGS2012A135404050SicherheitshinweiseDieser Abschnitt behandelt die grundlegendenSicherheitshinweise beim Gebrauch des Ge-räts.WARNUNG!Personen- und Sachschädendurch unsachgemäßen Umgang mit dem Akku.Beachten Sie die Sicherheitshinweise und Hin-weise zum Aufladen und der korrekten Verwen-dung in der Betriebsanleitung Ihres Akkus undLadegeräts der Serie X20VTEAM. Eine de-taillierte Beschreibung zum Ladevorgang undweitere Informationen finden Sie in dieser se-paraten Bedienungsanleitung.Bedeutung der Sicherheits-hinweiseGEFAHR!Wenn Sie diesen Sicherheitshin-weis nicht befolgen, tritt ein Unfall ein. Die Fol-ge ist schwere Körperverletzung oder Tod.WARNUNG!Wenn Sie diesen Sicher-heitshinweis nicht befolgen, tritt möglicherwei-se ein Unfall ein. Die Folge ist möglicherweiseschwere Körperverletzung oder Tod.VORSICHT!Wenn Sie diesen Sicherheits-hinweis nicht befolgen, tritt ein Unfall ein. DieFolge ist möglicherweise leichte oder mittel-schwere Körperverletzung.

DE
7HINWEIS!Wenn Sie diesen Sicherheitshinweisnicht befolgen, tritt ein Unfall ein. Die Folge istmöglicherweise ein Sachschaden.Bildzeichen und SymboleBildzeichen auf dem Gerät Das Gerät ist Teil der Serie X20VTEAMund kann mit Akkus der X20VTEAMSerie betrieben werden. Akkus der SerieX20VTEAM dürfen nur mit Ladegeräten derSerie X20VTEAM geladen werden.Achtung!Gebrauchsanweisung beachtenAugenschutz benutzenMaske benutzenRichtungspfeil (10)Elektrogeräte gehören nicht in denHausmüll.Allgemeine Sicherheits-hinweise für Elektro-werkzeugeWARNUNG!Lesen Sie alle Sicher-heitshinweise und Anweisungen. Ver-säumnisse bei der Einhaltung der Sicherheits-hinweise und Anweisungen können elektri-schen Schlag, Brand und/oder schwere Ver-letzungen verursachen. Bewahren Sie al-le Sicherheitshinweise und Anweisun-gen für die Zukunft auf.Der in den Sicherheitshinweisen verwende-te Begriff „Elektrowerkzeug“ bezieht sich aufnetzbetriebene Elektrowerkzeuge (mit Netzka-bel) und auf akkubetriebene Elektrowerkzeuge(ohne Netzkabel).1. ARBEITSPLATZSICHERHEITa) Halten Sie Ihren Arbeitsbereichsauber und gut beleuchtet. Unord-nung oder unbeleuchtete Arbeitsbereichekönnen zu Unfällen führen.b) Arbeiten Sie mit dem Elektrowerk-zeug nicht in explosionsgefährde-ter Umgebung, in der sich brennba-re Flüssigkeiten, Gase oder Stäu-be befinden. Elektrowerkzeuge erzeu-gen Funken, die den Staub oder die Dämp-fe entzünden können.c) Halten Sie Kinder und andere Per-sonen während der Benutzung desElektrowerkzeuges fern. Bei Ablen-kung können Sie die Kontrolle über das Ge-rät verlieren.2. ELEKTRISCHE SICHERHEITa) Der Anschlussstecker des Elektro-werkzeugs muss in die Steckdosepassen. Der Stecker darf in keinerWeise verändert werden. Verwen-den Sie keine Adapterstecker ge-meinsam mit schutzgeerdeten Elek-trowerkzeugen. Unveränderte Steckerund passende Steckdosen verringern dasRisiko eines elektrischen Schlages.b) Vermeiden Sie Körperkontakt mitgeerdeten Oberflächen wie vonRohren, Heizungen, Herden undKühlschränken. Es besteht ein erhöhtesRisiko durch elektrischen Schlag, wenn IhrKörper geerdet ist.c) Halten Sie das Elektrowerkzeugvon Regen oder Nässe fern. Das Ein-dringen von Wasser in ein Elektrowerkzeugerhöht das Risiko eines elektrischen Schla-ges.d) Zweckentfremden Sie die Kabelnicht, um das Elektrowerkzeug zutragen, aufzuhängen oder um denStecker aus der Steckdose zu zie-hen. Halten Sie die Kabel fern vonHitze, Öl, scharfen Kanten odersich bewegenden Geräteteilen. Be-schädigte oder verwickelte Kabel erhöhendas Risiko eines elektrischen Schlages.e) Wenn Sie mit dem Elektrowerk-zeug im Freien arbeiten, verwen-den Sie nur Verlängerungsleitun-gen, die auch für den Außenbe-

DE
8reich geeignet sind. Die Anwendung ei-ner für den Außenbereich geeigneten Ver-längerungsleitung verringert das Risiko ei-nes elektrischen Schlages.f) Wenn der Betrieb des Elektrowerk-zeuges in feuchter Umgebung nichtvermeidbar ist, verwenden Sie ei-nen Fehlerstromschutzschalter. DerEinsatz eines Fehlerstromschutzschalters ver-mindert das Risiko eines elektrischen Schla-ges.3. SICHERHEIT VON PERSONENa) Seien Sie aufmerksam, achten Siedarauf, was Sie tun, und gehen Siemit Vernunft an die Arbeit mit ei-nem Elektrowerkzeug. BenutzenSie kein Elektrowerkzeug, wennSie müde sind oder unter Einflussvon Drogen, Alkohol oder Medika-menten stehen. Ein Moment der Unacht-samkeit beim Gebrauch des Elektrowerk-zeugs kann zu ernsthaften Verletzungen füh-ren.b) Tragen Sie persönliche Schutzaus-rüstung und immer eine Schutzbril-le. Das Tragen persönlicher Schutzausrüs-tung, wie Staubmaske, rutschfeste Sicher-heitsschuhe, Schutzhelm oder Gehörschutz,je nach Art und Einsatz des Elektrowerk-zeugs, verringert das Risiko von Verletzun-gen.c) Vermeiden Sie eine unbeabsichtig-te Inbetriebnahme. VergewissernSie sich, dass das Elektrowerkzeugausgeschaltet ist, bevor Sie es andie Stromversorgung und/oderden Akku anschließen, es aufneh-men oder tragen. Wenn Sie beim Tra-gen des Elektrowerkzeugs den Finger amSchalter haben oder das Gerät eingeschal-tet an die Stromversorgung anschließen,kann dies zu Unfällen führen.d) Entfernen Sie Einstellwerkzeugeoder Schraubenschlüssel, bevor Siedas Elektrowerkzeug einschalten.Ein Werkzeug oder Schlüssel, der sich in ei-nem drehenden Geräteteil befindet, kannzu Verletzungen führen.e) Vermeiden Sie eine abnormale Kör-perhaltung. Sorgen Sie für einen si-cheren Stand und halten Sie jeder-zeit das Gleichgewicht. Dadurch kön-nen Sie das Elektrowerkzeug in unerwarte-ten Situationen besser kontrollieren.f) Tragen Sie geeignete Kleidung.Tragen Sie keine weite Kleidungoder Schmuck. Halten Sie Haare,Kleidung und Handschuhe fern vonsich bewegenden Teilen. Lockere Klei-dung, Schmuck oder lange Haare könnenvon sich bewegenden Teilen erfasst wer-den.g) Wenn Staubabsaug- und -auffang-einrichtungen montiert werdenkönnen, sind diese anzuschließenund richtig zu verwenden. Verwen-dung einer Staubabsaugung kann Gefähr-dungen durch Staub verringern.4. VERWENDUNG UND BEHANDLUNGDES ELEKTROWERKZEUGSa) Überlasten Sie das Gerät nicht. Ver-wenden Sie für Ihre Arbeit das da-für bestimmte Elektrowerkzeug.Mit dem passenden Elektrowerkzeug arbei-ten Sie besser und sicherer im angegebe-nen Leistungsbereich.b) Benutzen Sie kein Elektrowerk-zeug, dessen Schalter defekt ist. EinElektrowerkzeug, das sich nicht mehr ein-oder ausschalten lässt, ist gefährlich undmuss repariert werden.c) Ziehen Sie den Stecker aus derSteckdose und/oder entfernen Sieden Akku, bevor Sie Geräteeinstel-lungen vornehmen, Zubehörteilewechseln oder das Gerät wegle-gen. Diese Vorsichtsmaßnahme verhindertden unbeabsichtigten Start des Elektrowerk-zeugs.d) Bewahren Sie unbenutzte Elektro-werkzeuge außerhalb der Reich-weite von Kindern auf. Lassen SiePersonen das Gerät nicht benut-zen, die mit diesem nicht vertrautsind oder diese Anweisungen nichtgelesen haben. Elektrowerkzeuge sind

DE
9gefährlich, wenn sie von unerfahrenen Per-sonen benutzt werden.e) Pflegen Sie Elektrowerkzeuge mitSorgfalt. Kontrollieren Sie, ob be-wegliche Teile einwandfrei funktio-nieren und nicht klemmen, ob Tei-le gebrochen oder so beschädigtsind, dass die Funktion des Elektro-werkzeugs beeinträchtigt ist. Las-sen Sie beschädigte Teile vor demEinsatz des Geräts reparieren. VieleUnfälle haben ihre Ursache in schlecht ge-warteten Elektrowerkzeugen.f) Halten Sie Schneidwerkzeugescharf und sauber. Sorgfältig gepfleg-te Schneidwerkzeuge mit scharfen Schneid-kanten verklemmen sich weniger und sindleichter zu führen.g) Verwenden Sie Elektrowerkzeug,Zubehör, Einsatzwerkzeuge usw.entsprechend diesen Anweisungen.Berücksichtigen Sie dabei die Ar-beitsbedingungen und die auszu-führende Tätigkeit. Der Gebrauch vonElektrowerkzeugen für andere als die vor-gesehenen Anwendungen kann zu gefährli-chen Situationen führen.5. VERWENDUNG UND BEHANDLUNGDES AKKUWERKZEUGSa) Laden Sie die Akkus nur in Ladege-räten auf, die vom Hersteller emp-fohlen werden. Durch ein Ladegerät,das für eine bestimmte Art von Akkus geeig-net ist, besteht Brandgefahr, wenn es mit an-deren Akkus verwendet wird.b) Verwenden Sie nur die dafür vor-gesehenen Akkus in den Elektro-werkzeugen. Der Gebrauch von ande-ren Akkus kann zu Verletzungen und Brand-gefahr führen.c) Halten Sie den nicht benutzten Ak-ku fern von Büroklammern, Mün-zen, Schlüsseln, Nägeln, Schrau-ben oder anderen kleinen Metall-gegenständen, die eine Überbrü-ckung der Kontakte verursachenkönnten. Ein Kurzschluss zwischen denAkkukontakten kann Verbrennungen oderFeuer zur Folge haben.d) Bei falscher Anwendung kann Flüs-sigkeit aus dem Akku austreten.Vermeiden Sie den Kontakt damit.Bei zufälligem Kontakt mit Wasserabspülen. Wenn die Flüssigkeit indie Augen kommt, nehmen Sie zu-sätzlich ärztliche Hilfe in Anspruch.Austretende Akkuflüssigkeit kann zu Hautrei-zungen oder Verbrennungen führen.6. SERVICEa) Lassen Sie lhr Elektrowerkzeug nurvon qualifiziertem Fachpersonalund nur mit Original-Ersatzteilen re-parieren. Damit wird sichergestellt, dassdie Sicherheit des Elektrowerkzeugs erhal-ten bleibt.Sicherheitshinweise für Bandsägen• Halten Sie das Gerät an den isolier-ten Griffflächen, wenn Sie Arbeitenausführen, bei denen das Schneid-werkzeug in Kontakt mit verborge-nen Leitungen kommen könnte. DerKontakt der Schneidwerkzeuge mit einerspannungsführenden Leitung kann auch me-tallene Geräteteile unter Spannung setzenund zu einem elektrischen Schlag führen.• Befestigen und sichern Sie dasWerkstück mittels Zwingen oderauf andere Art und Weise an ei-ner stabilen Unterlage. Wenn Sie dasWerkstück nur mit der Hand oder gegen Ih-ren Körper halten, bleibt es labil, was zumVerlust der Kontrolle führen kann.• Halten Sie die Hände vom Sägebe-reich fern. Greifen Sie nicht unter dasWerkstück. Bei Kontakt mit dem Sägeblattbesteht Verletzungsgefahr.• Führen Sie das Elektrowerkzeugnur eingeschaltet gegen das Werk-stück. Es besteht sonst die Gefahr einesRückschlages, wenn sich das Einsatzwerk-zeug im Werkstück verhakt.• Schalten Sie nach Beendigungdes Arbeitsvorgangs das Elektro-werkzeug aus und ziehen Sie dasBandsägeblatt erst dann aus dem

DE
10Schnitt, wenn dieses zum Stillstandgekommen ist. So vermeiden Sie einenRückschlag und können das Elektrowerk-zeug sicher ablegen.• Verwenden Sie nur unbeschädigte,einwandfreie Bandsägeblätter. Ver-bogene oder unscharfe Bandsägeblätterkönnen brechen, den Schnitt negativ beein-flussen oder einen Rückschlag verursachen.• Halten Sie Schmiermittel oder Ölvom Bandsägeblatt fern. WischenSie überschüssiges Öl vor demSchneiden restlos ab. Das Bandsäge-blatt kann sonst rutschen.• Üben Sie keinen starken Druck aufdas Bandsägeblatt während desArbeitsvorgangs aus. Zu starker Druckkann zum Rutschen oder Brechen des Band-sägeblattes führen. Es besteht Verletzungs-gefahr.• Bremsen Sie das Bandsägeblattnach dem Ausschalten nicht durchseitliches Gegendrücken ab. DasBandsägeblatt kann beschädigt werden,brechen oder einen Rückschlag verursa-chen.• Fassen Sie das Bandsägeblatt nachdem Arbeiten nicht an, bevor esabgekühlt ist. Das Bandsägeblatt wirdbeim Arbeiten sehr heiß.• Halten Sie das Elektrowerkzeugbeim Arbeiten fest mit beiden Hän-den und sorgen Sie für einen siche-ren Stand. Das Elektrowerkzeug wird mitzwei Händen sicherer geführt.• Warten Sie, bis das Elektrowerk-zeug zum Stillstand gekommen ist,bevor Sie es ablegen. Das Einsatz-werkzeug kann sich verhaken und zum Ver-lust der Kontrolle über das Elektrowerkzeugführen.• Verwenden Sie ausschließlich Zu-behör, welches von PARKSIDE emp-fohlen wurde. Ungeeignetes Zubehörkann zu elektrischem Schlag oder Feuer füh-ren.RestrisikenAuch wenn Sie dieses Elektrowerkzeug vor-schriftsmäßig bedienen, bleiben immer Restrisi-ken bestehen. Folgende Gefahren können imZusammenhang mit der Bauweise und Ausfüh-rung dieses Elektrowerkzeugs auftreten:• Augenschäden, falls kein geeigneter Au-genschutz getragen wird.• Lungenschäden, falls kein geeigneter Atem-schutz getragen wird.• Gehörschäden, falls kein geeigneter Gehör-schutz getragen wird.• Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerätüber einen längeren Zeitraum verwendetwird oder nicht ordnungsgemäß geführtund gewartet wird.WARNUNG!Gefahr durch elektroma-gnetisches Feld, das während das Gerät im Be-trieb ist, erzeugt wird. Das Feld kann unter be-stimmten Umständen aktive oder passive me-dizinische Implantate beeinträchtigen. Um dieGefahr von ernsthaften oder tödlichen Verlet-zungen zu verringern, empfehlen wir Personenmit medizinischen Implantaten ihren Arzt undden Hersteller des medizinischen Implantats zukonsultieren, bevor das Gerät bedient wird.VorbereitungWARNUNG!Verletzungsgefahr durch un-gewollt anlaufendes Gerät. Setzen Sie den Ak-ku erst dann in das Gerät ein, wenn das Gerätvollständig für den Einsatz vorbereitet ist.BedienteileLernen Sie vor dem ersten Betrieb des Gerätsdie Bedienteile kennen.• Einschaltsperre (3)• Entsperren: Drücken• Sperren: Loslassen• Ein-/Ausschalter (4)• Einschalten: Drücken• Ausschalten: Loslassen• Drehrad (2)Drehzahl einstellen in 6 Stufen.

DE
11Zusatzhandgriff montierenund demontierenWARNUNG!Verletzungsgefahr durchVerlust der Kontrolle! Betreiben Sie das Gerätniemals freihändig ohne Zusatzhandgriff.Zusatzhandgriff montierenSie können den Zusatzhandgriff rechts undlinks am Gerät anbringen.1. Drehen Sie den Zusatzhandgriff (1) fest ineine der beiden Aufnahmen.Zusatzhandgriff demontieren1. Drehen Sie den Zusatzhandgriff (1) aus derAufnahme.Bandsägeblatt tauschenHinweise• Montieren Sie ausschließlich vomHersteller empfohlene Sägeblät-ter mit folgenden Abmessungen:733,0 mm × 12,7 mm × 0,4 mmNotwendige Werkzeuge• Innensechskantschlüssel (11)Bandsägeblatt demontieren (Abb.A)WARNUNG!Schnittverletzungen! TragenSie schnittfeste Handschuhe, wenn Sie mit demSägeblatt hantieren.1. Entnehmen Sie den Akku (14).2. Lösen Sie die Innensechskantschrauben(19) der Abdeckung (20).3. Öffnen Sie die Abdeckung (20).4. Drehen Sie den Spannhebel (9) ⭮ bis zumAnschlag (180°).5. Entfernen Sie das Bandsägeblatt (8). Begin-nen Sie bei den Rollen (22).Bandsägeblatt montieren (Abb.A)WARNUNG!Schnittverletzungen! TragenSie schnittfeste Handschuhe, wenn Sie mit demSägeblatt hantieren.1. Führen Sie das Bandsägeblatt (8) vollstän-dig in die Führungen (6) ein .2. Legen Sie das Bandsägeblatt (8) um dieRollen (22).3. Stellen Sie sicher, dass das Bandsägeblatt(8) in den Führungen (6) und auf der Stütz-rolle (21) aufliegt.4. Schließen Sie die Abdeckung (20).5. Befestigen Sie die Sie die Abdeckung (20)mit den Innensechskantschrauben (19).6. Drehen Sie den Spannhebel (9) ⭯ bis zumAnschlag (180°).7. Prüfen Sie das Bandsägeblatt (8) auf kor-rekten Sitz. Schalten Sie dazu das Gerätmehrfach kurz ein und aus.Ladezustand des Akkusprüfen1. Drücken Sie die Taste der Ladezu-standsanzeige (15) am Akku (14).✔Der Ladezustand des Akkus wird durchAufleuchten der entsprechenden LEDs ange-zeigt.rot, orange, grünAkku geladenrot, orangeAkku teilweise geladenrotAkku muss geladen werden2. Laden Sie den Akku (14) auf, wenn nurnoch die rote LED der Ladezustandsanzeige(15) leuchtet.Akku aufladenSiehe auch Betriebsanleitung des Ladegeräts.Hinweise• Lassen Sie einen erwärmten Akku vor demLaden abkühlen.• Setzen Sie den Akku nicht über längereZeit starker Sonneneinstrahlung aus und le-gen Sie ihn nicht auf Heizkörpern ab (max.50°C).Akku aufladen1. Schließen Sie das Akku-Ladegerät (17) aneine Steckdose an.2. Schieben Sie den Akku (14) in den Lade-schacht des Akku-Ladegerätes (17).3. Nach erfolgtem Ladevorgang trennen Siedas Akku-Ladegerät (17) vom Netz.4. Ziehen Sie den Akku (14) aus dem Akku-La-degerät (17).

DE
12BetriebArbeitshinweise• Schalten Sie das Gerät nur dann ein, wenndas Bandsägeblatt (8) das Werkstück nichtberührt.• Halten Sie das Gerät beim Arbeiten immeram Handgriff (5) und am Zusatzhandgriff(1).• Wählen Sie die geeignete Schnittpositionfür Ihr Werkstück, sodass möglichst vieleZähne des Bandsägeblatts (8) im Schnittsind (Abb.B).• Warten Sie, bis das Gerät seine volle Ge-schwindigkeit erreicht hat. Setzen Sie dasGerät mit der Führungsplatte (7) auf dasWerkstück.• Üben Sie nicht zu viel Druck in Schnittrich-tung aus. Lassen Sie das Gerät die Arbeitverrichten.• Schalten Sie nach Beendigung des Arbeits-vorgangs das Elektrowerkzeug aus und zie-hen Sie das Bandsägeblatt (8) erst dannaus dem Schnitt, wenn dieses zum Stillstandgekommen ist.• Fassen Sie das Bandsägeblatt (8) nachdem Arbeiten nicht an, bevor es abgekühltist.Akku einsetzen undentnehmenWARNUNG!Verletzungsgefahr durch un-gewollt anlaufendes Gerät. Setzen Sie den Ak-ku erst dann in das Gerät ein, wenn das Gerätvollständig für den Einsatz vorbereitet ist.HINWEIS!Beschädigungsgefahr! Falscher Ak-ku kann Gerät und Akku beschädigen.Akku einsetzen1. Schieben Sie den Akku (14) entlang derFührungsschiene in den Akku-Halter (13).✔Der Akku verriegelt hörbar.Akku entnehmen1. Drücken und halten Sie die Akku-Entriege-lung (16) am Akku (14).2. Ziehen Sie den Akku aus dem Akku-Halter(13).Ein- und AusschaltenEinschalten1. Setzen Sie den Akku (14) in das Gerät ein.2. Stellen Sie die Geschwindigkeit des Band-sägeblatts (8) mit dem Drehrad (2) ein.3. Drücken Sie die Einschaltsperre (3).4. Drücken und halten Sie den Ein-/Ausschal-ter (4).Das LED-Arbeitslicht (12) leuchtet.5. Lassen Sie die Einschaltsperre (3) los.6. Warten Sie, bis das Gerät seine volle Ge-schwindigkeit erreicht hat.Ausschalten1. Lassen Sie den Ein-/Ausschalter (4) los.2. Ziehen Sie das Bandsägeblatt (8) erst dannaus dem Schnitt, wenn dieses zum Stillstandgekommen ist.3. Entnehmen Sie den Akku aus dem Gerät,wenn Sie das Gerät unbeaufsichtigt lassenoder mit der Arbeit fertig sind.TransportHinweise zum Transport des Geräts:• Schalten Sie das Gerät aus und entfernenSie den Akku (14). Vergewissern Sie sich,dass alle sich bewegenden Teile zum voll-ständigen Stillstand gekommen sind.• Entfernen Sie das Einsatzwerkzeug.• Tragen Sie das Gerät immer am Handgriff(5).Reinigung, Wartungund LagerungWARNUNG!Elektrischer Schlag! Schüt-zen Sie sich bei Wartungs- und Reinigungsar-beiten. Schalten Sie das Gerät aus.Lassen Sie Instandsetzungsarbeiten und War-tungsarbeiten, die nicht in dieser Anleitung be-schrieben sind, von unserem Service-Centerdurchführen. Verwenden Sie nur Original-Er-satzteile.

DE
13ReinigungWARNUNG!Stromschlag Spritzen Siedas Gerät niemals mit Wasser ab.HINWEIS!Beschädigungsgefahr. ChemischeSubstanzen können die Kunststoffteile des Ge-rätes angreifen. Verwenden Sie keine Reini-gungs- bzw. Lösungsmittel.• Halten Sie Lüftungsschlitze, Motorgehäuseund Griffe des Gerätes sauber. VerwendenSie dazu ein feuchtes Tuch oder eine Bürste.WartungDas Gerät ist wartungsfrei.LagerungLagern Sie Gerät und Zubehör stets:• sauber• trocken• staubgeschützt• Im mitgelieferten Aufbewahrungskoffer (18)• außerhalb der Reichweite von KindernDie Lagertemperatur für den Akku und das Ge-rät beträgt zwischen 0 °C und 45 °C. Vermei-den Sie während der Lagerung extreme Kälteoder Hitze, damit der Akku nicht an Leistungverliert.Nehmen Sie den Akku vor einer längeren La-gerung (z.B. Überwinterung) aus dem Gerät(separate Bedienungsanleitung für Akku undLadegerät beachten).FehlersucheDie folgende Tabelle hilft Ihnen kleine Störungen zu beseitigen:ProblemMögliche UrsacheFehlerbehebungAkku (14) nicht eingesetztAkku einsetzen , S.12Ein-/Ausschalter (4) defektWenden Sie sich an das Ser-vice-Center.Akku (14) entladenAkku laden (siehe separate Be-dienungsanleitung für Akku undLadegerät)Gerät startet nichtMotor defektWenden Sie sich an das Ser-vice-Center.Interner WackelkontaktWenden Sie sich an das Ser-vice-Center.Gerät arbeitet mit Unterbrechun-genEin-/Ausschalter (4) defektWenden Sie sich an das Ser-vice-Center.Bandsägeblatt (8) für das zu be-arbeitende Werkstück ungeeig-netGeeignetes Bandsägeblatt (8)einsetzenBandsägeblatt (8) stumpfNeues Bandsägeblatt (8) einset-zenGeringe AkkuleistungAkku laden (siehe separate Be-dienungsanleitung für Akku undLadegerät)Geringe SägeleistungFalsche SägegeschwindigkeitSägegeschwindigkeit anpassen

DE
14ProblemMögliche UrsacheFehlerbehebungBandsägeblatt (8) für das zu be-arbeitende Werkstück ungeeig-netGeeignetes Bandsägeblatt (8)einsetzenZu viel Druck angewandtDruck verringernSägeblatt wird schnell stumpfSägegeschwindigkeit zu hochSägegeschwindigkeit verringernEntsorgung/UmweltschutzNehmen Sie den Akku aus dem Gerät und füh-ren Sie Gerät, Akku, Zubehör und Verpackungeiner umweltgerechten Wiederverwertung zu.Elektrogeräte gehören nicht in denHausmüll. Das Symbol der durchgestri-chenen Mülltonne bedeutet, dass die-ses Gerät am Ende der Nutzungszeitnicht über den Haushaltsmüll entsorgtwerden darf.• Für dieses Gerät gilt die Richtlinie2012/19/EU.• Geben Sie das Gerät an einer Verwertungs-stelle ab. Die verwendeten Kunststoff- undMetallteile können sortenrein getrennt wer-den und so einer Wiederverwertung zuge-führt werden. Fragen Sie hierzu unser Ser-vice-Center.• Wir entsorgen Ihre eingesendeten, defektenGeräte kostenlos.Zusätzliche Entsorgungs-hinweise für DeutschlandDas Gerät ist bei eingerichteten Sammelstellen,Wertstoffhöfen oder Entsorgungsbetrieben ab-zugeben. Zudem sind Vertreiber von Elektro-und Elektronikgeräten sowie Vertreiber von Le-bensmitteln zur Rücknahme verpflichtet. Kauf-land bietet Ihnen Rückgabemöglichkeiten direktin den Filialen und Märkten an. Rückgabe undEntsorgung sind für Sie kostenfrei.Beim Kauf eines Neugerätes haben Sie dasRecht, ein entsprechendes Altgerät unentgelt-lich zurückzugeben.Zusätzlich haben Sie die Möglichkeit, unab-hängig vom Kauf eines Neugerätes, unentgelt-lich (bis zu drei) Altgeräte abzugeben, die inkeiner Abmessung größer als 25cm sind.Bitte entnehmen Sie vor der Rückgabe Batteri-en oder Akkumulatoren, die nicht vom Altgerätumschlossen sind, sowie Lampen, die zerstö-rungsfrei entnommen werden können und füh-ren diese einer separaten SammlungEntsorgungshinweise fürAkkusDer Akku darf am Ende der Nutzungs-zeit nicht über den Haushaltsmüll ent-sorgt werden. Werfen Sie den Akkunicht ins Feuer (Explosionsgefahr) oderins Wasser. Beschädigte Akkus könnender Umwelt und ihrer Gesundheit scha-den, wenn giftige Dämpfe oder Flüssig-keiten austreten.Entsorgen Sie Akkus nach den lokalen Vor-schriften. Defekte oder verbrauchte Akkus müs-sen gemäß Richtlinie 2006/66/EG recyceltwerden. Geben Sie Akkus an einer Altbatterie-sammelstelle ab, wo sie einer umweltgerechtenWiederverwertung zugeführt werden. FragenSie hierzu Ihren lokalen Müllentsorger oderunser Service-Center. Entsorgen Sie Akkus imentladenen Zustand. Wir empfehlen die Polemit einem Klebestreifen zum Schutz vor einemKurzschluss abzudecken. Öffnen Sie den Akkunicht.ServiceGarantieSehr geehrte Kundin, sehr geehrter Kunde,Sie erhalten auf dieses Produkt 3Jahre Garan-tie ab Kaufdatum.Im Falle von Mängeln dieses Produkts stehenIhnen gegen den Verkäufer des Produkts ge-setzliche Rechte zu. Diese gesetzlichen Rechtewerden durch unsere im Folgenden dargestell-te Garantie nicht eingeschränkt.

DE
15GarantiebedingungenDie Garantiefrist beginnt mit dem Kaufdatum.Bitte bewahren Sie den Original-Kassenbongut auf. Diese Unterlage wird als Nachweis fürden Kauf benötigt.Tritt innerhalb von drei Jahren ab dem Kaufda-tum dieses Produkts ein Material- oder Fabri-kationsfehler auf, wird das Produkt von uns –nach unserer Wahl – für Sie kostenlos repariertoder ersetzt. Diese Garantieleistung setzt vor-aus, dass innerhalb der Drei-Jahres-Frist das de-fekte Produkt und der Kaufbeleg (Kassenbon)vorgelegt und schriftlich kurz beschrieben wird,worin der Mangel besteht und wann er aufge-treten ist.Wenn der Defekt von unserer Garantie ge-deckt ist, erhalten Sie das reparierte oder einneues Produkt zurück. Mit Reparatur oder Aus-tausch des Produkts beginnt kein neuer Garan-tiezeitraum.Garantiezeit und gesetzlicheMängelansprücheDie Garantiezeit wird durch die Gewährleis-tung nicht verlängert. Dies gilt auch für ersetzteund reparierte Teile. Eventuell schon beim Kaufvorhandene Schäden und Mängel müssen so-fort nach dem Auspacken gemeldet werden.Nach Ablauf der Garantiezeit anfallende Re-paraturen sind kostenpflichtig.GarantieumfangDas Produkt wurde nach strengen Qualitäts-richtlinien sorgfältig produziert und vor Anliefe-rung gewissenhaft geprüft.Die Garantieleistung gilt für Material- oder Fa-brikationsfehler. Diese Garantie erstreckt sichnicht auf Produktteile, die normaler Abnutzungausgesetzt sind und daher als Verschleißteileangesehen werden können oder für Beschädi-gungen an zerbrechlichen Teilen (z.B. Schal-ter).Diese Garantie verfällt, wenn das Produkt be-schädigt, nicht sachgemäß benutzt oder nichtgewartet wurde. Für eine sachgemäße Benut-zung des Produkts sind alle in der Betriebsan-leitung aufgeführten Anweisungen genau ein-zuhalten. Verwendungszwecke und Handlun-gen, von denen in der Betriebsanleitung abge-raten oder vor denen gewarnt wird, sind unbe-dingt zu vermeiden.Das Produkt ist lediglich für den privaten undnicht für den gewerblichen Gebrauch bestimmt.Bei missbräuchlicher und unsachgemäßer Be-handlung, Gewaltanwendung und bei Eingrif-fen, die nicht von unserer autorisierten Ser-vice-Niederlassung vorgenommen wurden, er-lischt die Garantie.Abwicklung im GarantiefallUm eine schnelle Bearbeitung Ihres Anliegenszu gewährleisten, folgen Sie bitte den folgen-den Hinweisen:• Bitte halten Sie für alle Anfragen denKassenbon und die Artikelnummer(IAN401389_2204) als Nachweis fürden Kauf bereit.• Die Artikelnummer entnehmen Sie bitte demTypenschild.• Sollten Funktionsfehler oder sonstige Män-gel auftreten, kontaktieren Sie zunächst dasnachfolgend benannte Service-Center te-lefonisch oder per E‑Mail. Sie erhaltendann weitere Informationen über die Ab-wicklung Ihrer Reklamation.• Ein als defekt erfasstes Produkt können Sie,nach Rücksprache mit unserem Service-Cen-ter unter Beifügung des Kaufbelegs (Kas-senbons) und der Angabe, worin der Man-gel besteht und wann er aufgetreten ist, fürSie portofrei an die Ihnen mitgeteilte Ser-vice-Anschrift übersenden. Um Annahme-probleme und Zusatzkosten zu vermeiden,benutzen Sie unbedingt nur die Adresse,die Ihnen mitgeteilt wird. Stellen Sie sicher,dass der Versand nicht unfrei, per Sperr-gut, Express oder sonstiger Sonderfracht er-folgt. Senden Sie das Produkt bitte inkl. allerbeim Kauf mitgelieferten Zubehörteile einund sorgen Sie für eine ausreichend sichereTransportverpackung.Reparatur-ServiceFür Reparaturen, die nicht der Garantieunterliegen, wenden Sie sich an das Ser-

DE
16vice-Center. Dort erhalten Sie gerne einen Kos-tenvoranschlag.• Wir können nur Geräte bearbeiten, die aus-reichend verpackt und frankiert eingesandtwurden.Hinweis: Bitte senden Sie Ihr Gerät gerei-nigt und mit Hinweis auf den Defekt an dievom Service-Center genannte Adresse.• Nicht angenommen werden unfrei ein-geschickte Geräte sowie Geräte, die perSperrgut, Express oder mit sonstiger Son-derfracht versendet wurden.• Wir entsorgen Ihre eingesendeten, defektenGeräte kostenlos.Service-Center
DE
Service DeutschlandTel.:08001528352 (Kostenfrei ausdem deutschen Fest- und Mobilfunk-netz)E-Mail:[e-mail] 401389_2204ImporteurBitte beachten Sie, dass die folgende Anschriftkeine Serviceanschrift ist. Kontaktieren Sie zu-nächst das oben genannte Service-Center.Grizzly Tools GmbH & Co. KGStockstädter Str. 20 63762 GroßostheimDEUTSCHLANDwww.grizzlytools.deErsatzteile und ZubehörErsatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop. Sollten bei Ih-rem Bestellvorgang Probleme auftreten, kontaktieren Sie uns über unseren Online-Shop. Bei weite-ren Fragen wenden Sie sich an das Service-Center, S.16.Pos.-Nr.BezeichnungBest.-Nr.1Zusatzhandgriff911100948Bandsägeblatt91110092

DE
17Original-EG-KonformitätserklärungProdukt: Akku-Bandsäge 20 VModell: PMBA 20-Li A1Seriennummer: 000001–095000Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechts-vorschriften der Union:2006/42/EG • 2014/30/EU • 2011/65/EU &(EU)2015/863 Produkt mit Akku SmartPAPS204 A1/SmartPAPS208 A1: 2014/53/EUDer oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkungder Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.Um die Konformität zu gewährleisten, wurden folgende harmonisierte Normen sowie nationaleNormen und Bestimmungen angewendet:EN 60745-1:2009/A11:2010 •EN 60745-2-20:2009 •EN IEC 63000:2018 EN IEC 55014-1:2021 •EN IEC 55014-2:2021 •EN 62471:2008 Produkt mit Akku SmartPAPS204 A1/SmartPAPS208 A1: EN 301 489-1 V2.2.3:2019 •EN 301 489-17 V3.2.4:2020 EN 300 328 V2.2.2:2019 •EN 50663:2017Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:Grizzly Tools GmbH & Co. KGStockstädter Str. 20 63762 GroßostheimDEUTSCHLAND03.11.2022Christian FrankDokumentationsbevollmächtigter

GB
18Table of ContentsIntroduction....................................18Proper use..................................................18Scope of delivery/accessories..................19Overview....................................................19Description of functions.............................19Technical data............................................19Safety information.........................20Meaning of the safety information...........20Pictograms and symbols............................20General Power Tool Safety Warnings......21Residual risks..............................................23Preparation....................................24Control elements........................................24Fitting and removing the auxiliaryhandle.........................................................24Changing the band saw blade.................24Checking the charge status of thebattery........................................................24Charging the battery.................................25Operation.......................................25Working instructions..................................25Inserting and removing the battery...........25Switching on and off..................................25Transport........................................26Cleaning, maintenance andstorage...........................................26Cleaning.....................................................26Maintenance..............................................26Storage.......................................................26Troubleshooting..............................26Disposal/environmentalprotection.......................................27Disposal instructions for rechargeablebatteries......................................................27Service...........................................27Guarantee..................................................27Repair service.............................................28Service Centre............................................29Importer......................................................29Spare parts and accessories............29Translation of the original ECdeclaration of conformity...............29Exploded view..............................111IntroductionCongratulations on purchasing your new cord-less bandsaw (hereafter referred to as deviceor power tool).You have chosen a high-quality device. Thisdevice was quality-tested and subjected to a fi-nal inspection during production, therefore en-suring proper functioning of your device. The instruction manual forms part of thisdevice. It contains important information onsafety, use and disposal. Read the instructionmanual carefully. Familiarise yourself with thecontrols and how to use the device correctly.Use the device only as described and for thestated fields of application. Store the instructionmanual carefully and ensure that all documentsare handed over in the event that the device ispassed on to another user.Proper useThis device is only intended for the followinguse:• With firm support: Separating cuts inplastic, metal; mitre cuts up to 45°Only operate in dry areas.Any other use that is not expressly permittedin this instruction manual may pose a serioushazard to the user and result in damage to thedevice. The operator or user of the machine isresponsible for any accidents or personal in-jury and/or material damage to third parties ortheir property. The machine is intended to beused by do-it-yourselfers. It was not designedfor heavy commercial use. The warranty is voidin the case of commercial use. The manufac-turer is not liable for damage caused by im-proper use or incorrect operation.The device is part of the X20VTEAMseries and can be operated with batteries ofthe X20VTEAM series. Batteries of theX20VTEAM series may only be chargedusing chargers of the X20VTEAM series.

GB

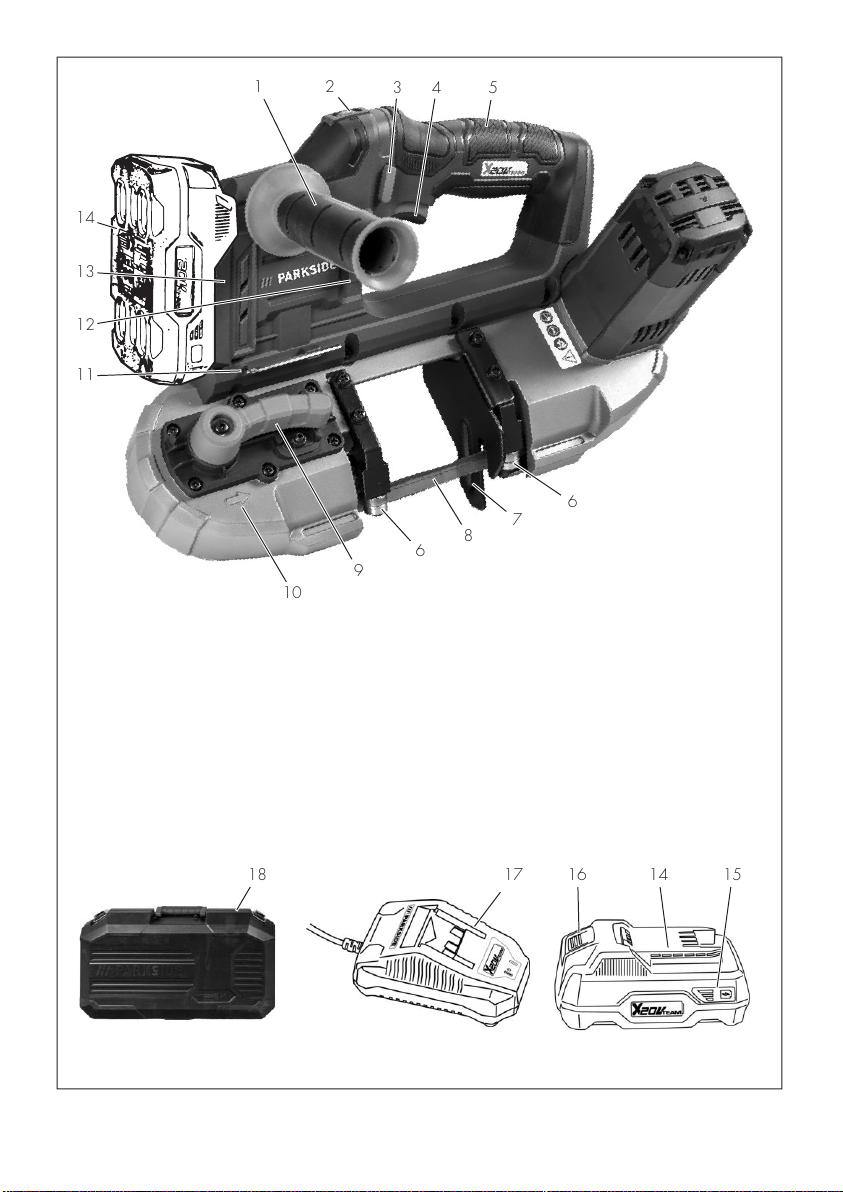

19Scope of delivery/accessoriesUnpack the device and check that everything ispresent.Dispose of the packaging material properly.• Cordless Band Saw 20V• Allen key• Storage case• Translation of the original instructionsBattery and charger are not included.OverviewThe illustrations for the devicecan be found on the front andback fold-out page.1Additional handle (Insulated gripping sur-face)2Rotary wheel3Switch lock4On/Off switch5Handle (Insulated gripping surface)6Guide (Band saw blade)7Guide plate8Band saw blade9Clamping lever10Direction arrow11Allen key12LED work light13Battery holder14Rechargeable battery15Charge level indicator16Battery release17Battery charger18Storage case19Hexagon socket screw20Cover21Rear support roller22RollDescription of functionsThe band saw is a hand-held saw with a driv-en band saw blade which is closed to form aring, ideal for cutting metal, plastic pipes andaluminium profiles.Please refer to the descriptions below for in-formation on how the operating elements work.Technical dataCordless Band Saw 20V....................................PMBA 20-Li A1Rated voltage U .....................................20V ⎓
Weight with battery (20V, 2Ah) ...........3.5kgNo-load rotation speed n0 .....370–670 min−1Speed (Band saw blade) .............1,5–2,7 m/sCutting depth ....................................≤ 63,5 mmBand saw blade.......................733,0 mm × 12,7 mm × 0,4 mmSound pressure level (LpA) .84.0 dB; KpA=3dBSound power level (LWA) ...................................–Measured ...................... 95.0 dB; KWA=3dBVibration (ah) ......................................................– Handle ...................0.995 m/s²; K=1.5m/s²– Additional handle .1.112 m/s²; K=1.5m/s²Temperature ...........................................≤50 °C– Charging ........................................4 – 40°C– Operation .................................−20 – 50°C– Storage ..........................................0 – 45°CRechargeable battery .................................Li-IonLidl Smart battery Smart PAPS 204 A1/Smart PAPS 208 A1 ...........................................–frequency band ............2400–2483.5 MHz–transmitted power ...........................≤ 20 dBmUse hearing protection!Levels of noise and vibration were determinedaccording to the standards and regulations inthe declaration of conformity.The specified total vibration value and thestated noise emission value have been meas-ured according to a standardised test methodand can be used to compare one power toolwith another. The specified total vibration valueand the stated specified noise emission valuecan also be used for a provisional assessmentof the load.WARNING!The vibration and noise emis-sions may deviate from the specified valuesduring actual use of the power tool, depend-ing on how the power tool is being used. Try tokeep the exposure to vibrations as low as pos-sible. An example of a measure to reduce vi-

GB
20bration exposure is limiting the working hours.All parts of the operating cycle have to be con-sidered while doing so (for example, timeswhen the power tool is switched off and timeswhen it is switched on but running without anyload).Charging timeThe device is part of the X20VTEAMseries and can be operated with batteries ofthe X20VTEAM series. Batteries of theX20VTEAM series may only be chargedusing chargers of the X20VTEAM series.We recommend that you operate this ap-pliance with the following batteries only:PAP 20 A1, PAP 20 A2, PAP 20 A3,PAP 20 B1, PAP 20 B3, Smart PAPS 204 A1,Smart PAPS 208 A1We recommend charging these batterieswith the following chargers: PLG 20 A1,PLG 20 A2, PLG 20 A3, PLG 20 A4,PLG 20 C1, PLG 20 C3, PDSLG 20 A1,Smart PLGS 2012 A1Rechargeable battery and charger technicaldata: See separate manual.Charging time(min.)PAP20A1PAP20B1PAP20A2PAP20A3PAP20B3Smart PAPS204A1SmartPAPS208A1PLG20A1PLG20A4PLG20C16090120210PLG20A2456080165PLG20A3PLG20C3354560120PDSLG20A1354560120SmartPLGS2012A135404050Safety informationThis section deals with the basic safety instruc-tions for using the device.WARNING!Injury and property dam-age due to improper handling of battery. Ob-serve the safety information and notes on char-ging and proper use as shown in the instructionmanual for your battery and charger from theseries X20VTEAM. A detailed descriptionof the charging process and further informationcan be found in these separate operating in-structions.Meaning of the safetyinformationDANGER!If you do not observe thissafety instruction, an accident will occur. Theresult of which is severe bodily injury or death.WARNING!If you do not observe thissafety instruction, an accident may occur. Theresult of which is likely severe bodily injury ordeath.CAUTION!If you do not observe thissafety instruction, an accident will occur. Theresult of which is likely minor or moderate bod-ily injury.NOTICE!If you do not observe this safety in-struction, an accident will occur. The result ofwhich is possible damage to property.Pictograms and symbolsSymbols on the device The device is part of the X20VTEAMseries and can be operated with batteries ofthe X20VTEAM series. Batteries of theX20VTEAM series may only be chargedusing chargers of the X20VTEAM series.Caution!
