Parkside SABRE SAW PFS 710 A1 User manual

IAN 71919
SÄBELSÄGE PFS 710 A1
SÄBELSÄGE
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
SCIE SABRE
Instructions d‘utilisation et consignes de sécurité
Traduction du mode d‘emploi d‘origine
SEGHETTO ELETTRICO
Indicazioni per l’uso e per la sicurezza
Traduzione delle istruzioni d’uso originali
SABRE SAW
Operation and Safety Notes
Translation of original operation manual

DE/AT / CH Bedienungs- und Sicherheitshinweise Seite 5
FR/CH Instructions d‘utilisation et consignes de sécurité Page 15
IT/CH Indicazioni per l’uso e per la sicurezza Pagina 25
GB Operation and Safety Notes Page 35
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l‘appareil.
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni
dell’apparecchio.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the
device.

A B
C
11
12
10
4
9
76
51
3
2
10
8

5DE/AT/CH
Inhaltsverzeichnis
Einleitung
Bestimmungsgemäßer Gebrauch.....................................................................................Seite 6
Ausstattung........................................................................................................................Seite 6
Lieferumfang......................................................................................................................Seite 6
Technische Daten..............................................................................................................Seite 6
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
1. Arbeitsplatz-Sicherheit..................................................................................................Seite 7
2. Elektrische Sicherheit....................................................................................................Seite 7
3. Sicherheit von Personen...............................................................................................Seite 8
4. Verwendung und Behandlung des Elektrowerkzeugs................................................Seite 8
5. Service...........................................................................................................................Seite 9
Gerätespezifische Sicherheitshinweise für Säbelsägen..................................................Seite 9
Originalzubehör/-zusatzgeräte......................................................................................Seite 10
Informationen zu Sägeblättern.........................................................................................Seite 10
Vor der Inbetriebnahme
Sägeblatt montieren/wechseln.......................................................................................Seite 10
Gerätegriff drehen ............................................................................................................Seite 10
Fußplatte verstellen ...........................................................................................................Seite 10
Hubzahlvorwahl................................................................................................................Seite 11
Inbetriebnahme
Ein- und ausschalten..........................................................................................................Seite 11
Säbelsäge sicher führen ...................................................................................................Seite 11
Arbeitshinweise zum Sägen .............................................................................................Seite 11
Wartung und Reinigung...................................................................................Seite 12
Service.............................................................................................................................Seite 12
Garantie.........................................................................................................................Seite 12
Entsorgung...................................................................................................................Seite 13
Konformitätserklärung/Hersteller ........................................................Seite 13

6 DE/AT/CH
Einleitung
Einleitung/Allgemeine Sicherheitshinweise für Elektrowerkzeuge
Säbelsäge PFS 710 A1
Einleitung
Machen Sie sich vor der ersten Inbetrieb-
nahme mit den Funktionen des Gerätes
vertraut und informieren Sie sich über den
richtigen Umgang mit Elektrowerkzeugen. Lesen Sie
die nachfolgende Bedienungsanleitung. Bewahren
Sie diese Anleitung auf. Händigen Sie alle Unterlagen
bei Weitergabe des Gerätes an Dritte aus.
Bestimmungsgemäßer
Gebrauch
Das Gerät ist mit festem Anschlag zum Sägen,
Ablängen und Anpassen von Holz, Kunststoff und
Baustoffen bestimmt. Die Säbelsäge eignet sich für
grobe Sägearbeiten, gerade und kurvige Schnitte
und trennt Flächen bündig ab. Beachten Sie die In-
formationen zu Sägeblättern und Arbeitshinweise zum
Sägen. Jede andere Verwendung oder Veränderung
der Maschine gilt als nicht bestimmungsgemäß und
birgt erhebliche Unfallgefahren.
Für aus bestimmungs-
w
idriger Verwendung entstandene Schäden übernimm t
der Hersteller keine Haftung. Das Gerät ist nicht für
den gewerblichen Einsatz bestimmt.
Ausstattung
1Stellrad Hubzahlvorwahl
2Feststellschalter
3EIN-/AUS-Schalter
4Handgriff
5Fußplatte
6Sägeblatt
7Schnellspannfutter
8Feststellhebel Fußplatte
9Abdeckung Kohlebürsten
10 Entriegelungstaste
11 Sägeblatt für Holz
12 Bi-Metall Sägeblatt
Lieferumfang
1 Säbelsäge PFS 710 A1
1 Sägeblatt Holz HCS 152mm
1 Sägeblatt Bi-Metall 156mm
1 Bedienungsanleitung
Technische Daten
Nennspannung: 230V∼ 50Hz
Nennaufnahme: 710W
Nennleerlaufhubzahl: n00–2800min-1

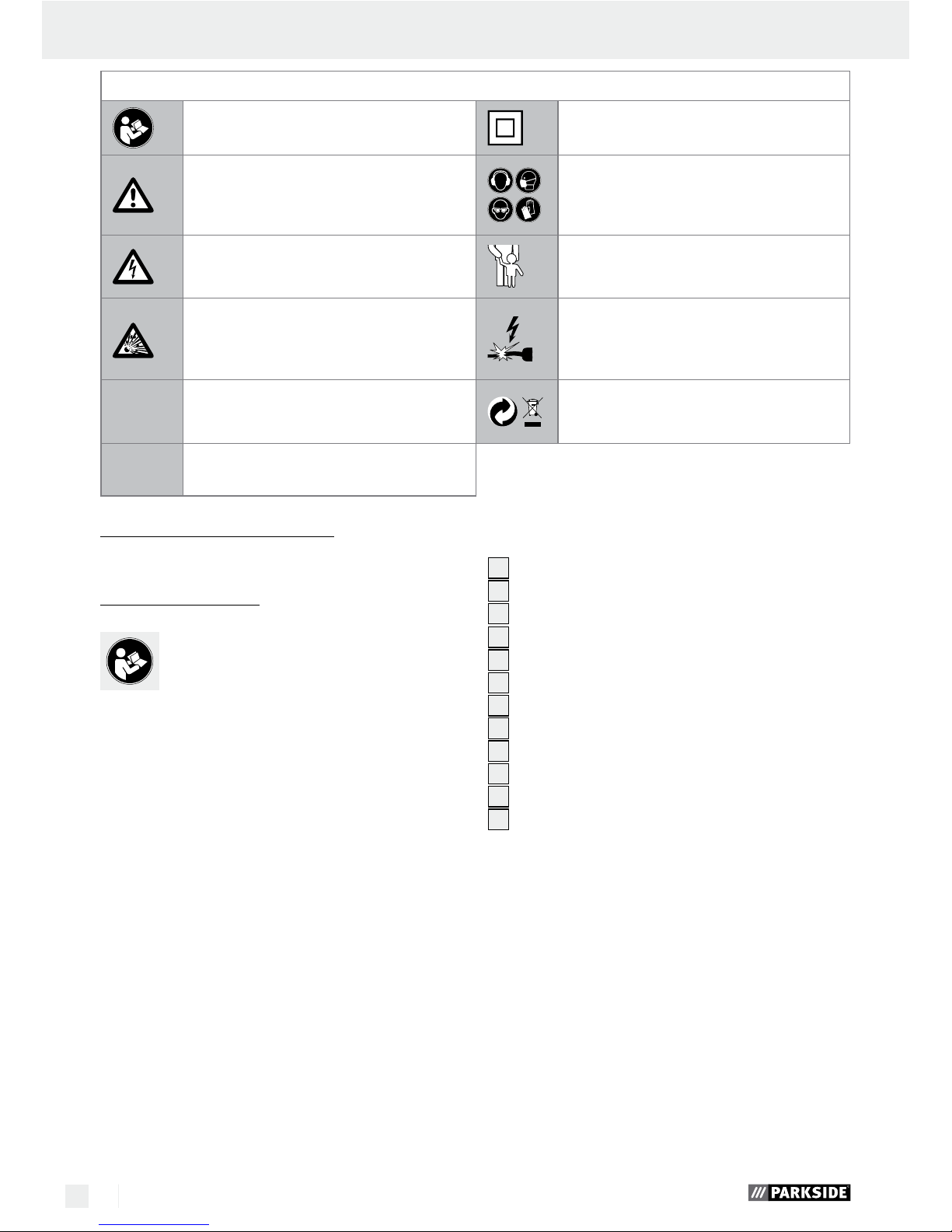

In dieser Bedienungsanleitung/am Gerät werden folgende Piktogramme verwendet:
Bedienungsanleitung lesen! Schutzklasse II
Warn- und Sicherheitshinweise
beachten!
Tragen Sie einen Gehörschutz, eine
Atem-/Staubschutzmaske, eine Schutz-
brille und Schutzhandschuhe.
Vorsicht vor elektrischem Schlag!
Lebensgefahr! Kinder vom Elektrowerkzeug fernhalten!
Explosionsgefahr! Lebensgefahr durch elektrischen
Schlag bei beschädigtem Netzkabel
oder -stecker
V~Volt (Wechselspannung) Entsorgen Sie Verpackung und Gerät
umweltgerecht!
WWatt (Wirkleistung)

7DE/AT/CH
Hublänge: 20mm
Schnittleistung max.: Holz 160mm
Aluminium 18mm
Metall 8mm
Sägeblattaufnahme: 1/2“
Schutzklasse: II/
Geräusch- und Vibrationsinformationen:
Messwert für Geräusch ermittelt entsprechend
EN 60745. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel: 88.27dB(A)
Schallleistungspegel: 99.27dB(A)
Unsicherheit K: 3dB
Gehörschutz tragen!
Bewertete Beschleunigung, typischerweise:
Hand-/Armvibration ah= 12,669m/s2
Unsicherheit K = 1,5m/s2
Der in diesen Anweisungen
angegebene Schwingungspegel ist entsprechend
einem in EN 60745 genormten Messverfahren
gemessen worden und kann für den Gerätevergleich
verwendet werden.
Der Schwingungspegel wird sich entsprechend dem
Einsatz des Elektrowerkzeugs verändern und kann
in manchen Fällen über dem in diesen Anweisungen
angegebenen Wert liegen. Die Schwingungsbela stung
könnte unterschätzt werden, wenn das Elektrowerk-
zeug regelmäßig in solcher Weise verwendet wird.
Hinweis: Für eine genaue Abschätzung der
Schwingungsbelastung während eines bestimmten
Arbeitszeitraumes sollten auch die Zeiten berück-
sichtigt werden, in denen das Gerät abgeschaltet
ist oder zwar läuft, aber nicht tatsächlich im Einsatz
ist. Dies kann die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich reduzieren.
Allgemeine
Sicherheitshinweise
für Elektrowerkzeuge
Lesen Sie alle Sicherheits-
hinweise und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerk
zeuge (mit Netzkabel) und auf akkube-
triebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber
und gut beleuchtet. Unordnung und unbeleuch-
tete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektro-
werkzeug nicht in explosions-
gefährdeter Umgebung, in
der sich brennbare Flüssigkeiten, Gase
oder Stäube befinden. Elektrowerkzeuge
erzeugen Funken, die den Staub oder die
Dämpfe entzünden können.
c) Halten Sie Kinder und andere
Personen während der Benut-
zung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle
über das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerk-
zeuges muss in die Steckdose passen.
Der Stecker darf in keiner Weise verän-
dert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.
Einleitung
Einleitung/Allgemeine Sicherheitshinweise für Elektrowerkzeuge

8 DE/AT/CH
b) Vermeiden Sie Körperkontakt mit ge-
erdeten Oberflächen, wie von Rohren,
Heizungen, Herden und Kühlschränken.
Es besteht ein erhöhtes Risiko durch elektrischen
Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Re-
gen oder Nässe fern. Das Eindringen von
Wasser in ein Elektrogerät erhöht das Risiko
eines elektrischen Schlages.
d) Zweckentfremden Sie das
Kabel nicht, um das Elektro-
werkzeug zu tragen, aufzu-
hängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie das
Kabel fern von Hitze, Öl, scharfen
Kanten oder sich bewegenden Gerä-
teteilen. Beschädigte oder verwickelte Kabel
erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug
im Freien arbeiten, verwenden Sie nur
Verlängerungskabel, die auch für den
Außenbereich zugelassen sind. Die
Anwendung eines für den Außenbereich
geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerk-
zeuges in feuchter Umgebung nicht
vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz
eines Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie
darauf, was Sie tun und gehen Sie mit
Vernunft an die Arbeit mit einem Elek-
trowerkzeug. Benutzen Sie kein Elektro-
werkzeug, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alko-
hol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit beim Gebrauch
des Elektrowerkzeuges kann zu ernsthaften
Verletzungen führen.
b) Tragen Sie persönliche Schutz-
ausrüstung und immer eine
Schutzbrille. Das Tragen persön-
licher Schutzausrüstung wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutzhelm oder
Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von
Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschal-
tet ist, bevor Sie es an die Stromver-
sorgung anschließen, es aufnehmen
oder tragen. Wenn Sie beim Tragen des
Elektrowerkzeuges den Finger am Schalter ha ben
oder das Gerät bereits eingeschaltet an die
Stromversorgung anschließen, kann dies zu
Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das
Elektrowerkzeug einschalten. Ein Werk-
zeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körper-
haltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das
Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen
Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Hand-
schuhe fern von sich bewegenden
Teilen. Lockere Kleidung, Schmuck oder lange
Haare können von sich bewegenden Teilen
erfasst werden.
g) Wenn Staubabsaug- und -auffangein-
richtungen montiert werden können,
vergewissern Sie sich, dass diese
angeschlossen sind und richtig ver-
wendet werden. Die Verwendung einer
Staubabsaugung kann Gefährdungen durch
Staub verringern.
4. Verwendung und Behandlung
des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Ver-
wenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
Allgemeine Sicherheitshinweise für Elektrowerkzeuge

9DE/AT/CH
passenden Elektrowerkzeug arbeiten Sie besser
und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug,
dessen Schalter defekt ist. Ein Elektrowerk-
zeug, das sich nicht mehr ein- oder ausschalten
lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steck-
dose, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln
oder das Gerät weglegen. Diese Vorsichts-
maßnahme verhindert den unbeabsichtigten
Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerk-
zeuge außerhalb der Reichweite von
Kindern auf. Lassen Sie Personen das
Gerät nicht benutzen, die mit diesem
nicht vertraut sind oder diese Anwei-
sungen nicht gelesen haben. Elektrowerk-
zeuge sind gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit
Sorgfalt. Kontrollieren Sie, ob beweg-
liche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen
oder so beschädigt sind, dass die Funk-
tion des Elektrowerkzeuges beeinträch-
tigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf
und sauber. Sorgfältig gepflegte Schneid-
werkzeuge mit scharfen Schneidkanten verklem-
men sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug,
Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeits-
bedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeu-
gen für andere als die vorgesehenen Anwen-
dungen kann zu gefährlichen Situationen führen.
5. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur
mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit
des Elektrowerkzeugs erhalten bleibt.
Gerätespezifische
Sicherheitshinweise
für Säbelsägen
Um Verletzungs- und Brandgefahr sowie
Gesundheitsgefährdungen zu vermeiden:
Schließen Sie, wenn Sie im Freien arbeiten,
das Gerät über einen Fehlerstrom (FI)-Schutz-
schalter mit maximal 30 mA Auslösestrom an.
Sichern Sie das Werkstück. Benutzen Sie
Spannvorrichtungen/Schraubstock, um das
Werkstück festzuhalten. Es ist damit sicherer
gehalten, als mit Ihrer Hand.
Stützen Sie auf keinen Fall die Hände neben
oder vor dem Gerät und der zu bearbeitenden
Fläche ab, da bei einem Abrutschen Verlet-
zungsgefahr besteht.
Ziehen Sie bei Gefahr sofort den Netzstecker
aus der Steckdose.
Führen Sie das Netzkabel immer nach hinten
vom Gerät weg.
BRANDGEFAHR DURCH FUNKENFLUG!
Wenn Sie Metalle sägen, entsteht Funkenflug.
Achten Sie deshalb unbedingt darauf, dass keine
Personen gefährdet werden und sich keine brenn-
baren Materialien in der Nähe des Arbeitsbe-
reiches befinden.
GIFTIGE DÄMPFE! Das
Bearbeiten von schädlichen/giftigen Stäuben
stellt eine Gesundheitsgefährdung für die
Bedienperson oder in der Nähe befindliche
Personen dar.
Tragen Sie Schutzbrille und Staub-
schutzmaske!
Asbesthaltiges Material darf nicht bearbeitet
werden. Asbest gilt als krebserregend.
Beachten Sie beim Sägen von Baustoffen die
gesetzlichen Bestimmungen und Empfehlungen
der Hersteller.
Bearbeiten Sie keine angefeuchteten Materialien
oder feuchte Flächen.
Führen Sie das Gerät nur eingeschaltet gegen
das zu bearbeitende Material.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
Allgemeine Sicherheitshinweise für Elektrowerkzeuge

10 DE/AT/CH
VORSICHT!Vermeiden Sie den Kontakt mit
festen Gegenständen, wenn das Gerät in Be-
trieb ist – Rückschlaggefahr!
Die Fußplatte 5muss immer am Werkstück
anliegen, wenn das Gerät in Betrieb ist.
Das Gerät immer ausschalten und auslaufen
lassen, bevor Sie es ablegen.
Verwenden Sie nur scharfe und einwandfreie
Sägeblätter. Wechseln Sie rissige, verbogene
oder unscharfe Sägeblätter sofort aus.
Das Gerät muss stets sauber, trocken und frei
von Öl oder Schmierfetten sein.
Originalzubehör/-zusatzgeräte
Benutzen Sie nur Zubehör, das in der
Gebrauchsanweisung angegeben ist.
Der Gebrauch anderer als in der Bedienungs-
anleitung empfohlener Einsatzwerkzeuge oder
anderen Zubehörs kann eine Verletzungsge-
fahr für Sie bedeuten.
Informationen zu Sägeblättern
Sie können jedes Sägeblatt verwenden, vorausge-
setzt, es ist mit der passenden Aufnahme - 1/2“
Universalschaft versehen. Es sind für jeden Einsatz-
zweck Ihrer Säbelsäge optimierte Sägeblätter in
verschiedenen Längen im Handel erhältlich.
Hinweis: TPI = teeth per inch = die Anzahl der
Zähne je 2,54 cm
Holzsägeblatt 11 :
Maße: 152x1,25 mm, 6 TPI
Beste Eignung: zum Sägen von Konstruktionsholz,
Span-, Platten- und Sperrholz, auch für Tauchschnitte.
Bi-Metallsägeblatt 12 :
Maße: 156mm, 18 TPI
Beste Eignung: zum Sägen von Blechen, Profilen
und Rohren – flexibel und bruchresistent.
Vor der Inbetriebnahme
Sägeblatt montieren/wechseln
Ziehen Sie vor allen Arbeiten
am Gerät den Netzstecker aus der Steckdose. An-
dernfalls droht Verletzungsgefahr.
Drehen Sie das Schnellspannfutter 7und
halten Sie es gedreht.
Drücken Sie das benötigte Sägeblatt bis zum
Anschlag in das Schnellspannfutter 7. Das
Sägeblatt rastet ein.
Lassen Sie das Schnellspannfutter 7los, es
muss in seine Ausgangsposition zurückkehren.
Das Sägeblatt ist nun verriegelt.
Gerätegriff drehen
VERLETZUNGSGEFAHR!
Ziehen Sie vor allen Arbeiten am Gerät den Netz-
stecker aus der Steckdose. Der Handgriff 4lässt
sich um 90° nach rechts oder nach links drehen.
Dadurch kann der EIN-/AUS-Schalter 3je nach
Arbeitsbedingung in eine günstigere Position ge-
bracht werden.
Drücken Sie die Entriegelungstaste
10
und dre hen
Sie den Handgriff 4nach rechts oder links.
Lassen Sie den Handgriff 4einrasten.
Fußplatte verstellen
VERLETZUNGSGEFAHR!
Ziehen Sie vor allen Arbeiten am Gerät den Netz-
stecker aus der Steckdose.
Verstellen Sie je nach Schnitttiefe die Fußplatte
5.
Lösen Sie dafür den Feststellhebel 8und brin-
gen Sie die Fußplatte 5in die entsprechende
Position.
Verriegeln Sie diese Position indem Sie den
Feststellhebel 8festziehen.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge/Vor der Inbetriebnahme
Vor der Inbetriebnahme/Inbetriebnahme

11DE/AT/CH
Hubzahlvorwahl
Mit dem Stellrad 1können Sie die gewünschte
Hubzahl vorwählen (– = kleinste Hubzahl,
+ = größte Hubzahl).
Die Hubzahl kann auch während des Betriebs
verändert werden.
Inbetriebnahme
Ein- und ausschalten
Sie können beim Betrieb zwischen Moment- und
Dauerbetrieb auswählen.
Momentbetrieb einschalten:
Drücken Sie den EIN-/ AUS-Schalter
3.
Momentbetrieb ausschalten:
Lassen Sie den EIN-/AUS-Schalter 3los.
Dauerbetrieb einschalten:
Drücken Sie den EIN-/AUS-Schalter 3und
stellen Sie ihn im gedrückten Zustand mit dem
Feststellschalter 2fest.
Dauerbetrieb ausschalten:
Drücken Sie den EIN-/AUS-Schalter 3und
lassen Sie ihn wieder los.
Säbelsäge sicher führen
Zur Anpassung an das Werkstück und zur sicheren
Auflage ist die Fußplatte 5schwenkbar. Sie muss
immer am Werkstück anliegen, wenn das Gerät in
Betrieb ist.
Arbeitshinweise zum Sägen
Prüfen Sie das zu bearbeitende Material auf
Fremdkörper wie Nägel, Schrauben etc. und
entfernen Sie diese.
Achten Sie darauf, dass die Lüftungsschlitze
nicht verdeckt werden.
Gerät einschalten und erst dann an das zu
bearbeitende Material heranführen.
Schalten Sie das Gerät sofort aus, wenn das
Sägeblatt verklemmt.
Spreizen Sie den bereits gesägten Spalt mit
einem geeigneten Werkzeug und ziehen Sie
die Säbelsäge heraus.
Passen Sie Sägeblatt und Hubzahl dem zu
bearbeitenden Material an.
Es sind für jeden Einsatzzweck Ihrer Säbelsäge
optimierte Sägeblätter in verschiedenen Län-
gen im Handel erhältlich.
Sägen Sie das Material mit gleichmäßigem
Vorschub.
Bündig sägen:
Mit flexiblen Sägeblättern, entsprechende Länge
vorausgesetzt, können Sie hervorstehende Werk-
stücke wie z.B. Rohre unmittelbar an der Wand
absägen.
Gehen Sie wie folgt vor:
1. Legen Sie das Sägeblatt direkt an der Wand an.
2. Biegen Sie es durch seitlichen Druck auf die
Säbelsäge so, dass die Fußplatte 5an der
Wand anliegt.
3. Schalten Sie das Gerät wie beschrieben ein
und sägen Sie das Werkstück mit konstantem
Druck ab.
Tauchsägen:
VORSICHT! RÜCKSCHLAGGEFAHR!
Tauchschnitte dürfen nur in weichen Werkstoffen
(Holz o.ä.) durchgeführt werden.
Gehen Sie wie folgt vor:
1. Setzen Sie die Säbelsäge mit der Unterkante
der Fußplatte 5auf das Werkstück auf.
Schalten Sie das Gerät ein.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge/Vor der Inbetriebnahme
Vor der Inbetriebnahme/Inbetriebnahme

12 DE/AT/CH
2. Kippen Sie die Säbelsäge nach vorn und tau-
chen mit dem Sägeblatt in das Werkstück ein.
3. Stellen Sie die Säbelsäge senkrecht und sägen
Sie weiter entlang der Schnittlinie.
Hinweis: Das zu verwendende Sägeblatt sollte
eine max. Länge von 152mm nicht überschreiten!
Wartung und Reinigung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker aus der Steckdose.
Wechseln Sie das Sägeblatt aus, sobald dessen
Zahnung stumpf ist und damit keine einwandfreie
Sägearbeit mehr durchführbar ist.
Halten Sie das Gerät und die Lüftungsschlitze
stets sauber. Bei verstopften Lüftungsschlitzen
droht eine Überhitzung und/oder eine Be-
schädigung des Gerätes.
Reinigen Sie das Gerät nach Abschluss der
Arbeit.
Es dürfen keine Flüssigkeiten in das Innere des
Gerätes gelangen. Verwenden Sie zum Reini-
gen des Gehäuses ein Tuch. Verwenden Sie
niemals Benzin, Lösungsmittel oder Reiniger,
die Kunststoff angreifen.
Reinigen Sie die Sägeblattauf-
nahme ggf. mit einem Pinsel oder
durch Ausblasen mit Druckluft.
Service
Lassen Sie Ihre Ge räte
nur von qualifiziertem Fachpersonal
und nur mit Original-Ersatzteilen repa-
rieren. Damit wird sichergestellt, dass die
Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Aus-
tausch des Steckers oder des Netzka-
bels immer vom Hersteller des Gerätes
oder seinem Kundendienst ausführen.
Damit wird sichergestellt, dass die Sicherheit
des Gerätes erhalten bleibt.
Garantie
Sie erhalten auf dieses Gerät 3 Jahre Ga-
rantie ab Kaufdatum. Das Gerät wurde
sorgfältig produziert und vor Anlieferung
gewissenhaft geprüft. Bitte bewahren Sie
den Kassenbon als Nachweis für den Kauf
auf. Bitte setzen Sie sich im Garantiefall mit
Ihrer Servicestelle telefonisch in Verbin dung.
Nur so kann eine kostenlose Einsendung
Ihrer Ware gewährleistet werden.
Die Garantieleistung gilt nur für Material- oder Fa-
brikationsfehler, nicht aber für Transportschäden,
Verschleißteile oder für Beschädigungen an zer-
brechlichen Teilen, z. B. Schalter oder Akkus.
Das Produkt ist lediglich für den privaten und nicht
für den gewerblichen Gebrauch bestimmt.
Bei missbräuchlicher und unsachgemäßer Behand-
lung, Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Service-Niederlassung
vorgenommen wurden, erlischt die Garantie. Ihre
gesetzlichen Rechte werden durch diese Garantie
nicht eingeschränkt.
Die Garantiezeit wird durch die Gewährleistung nicht
verlängert. Dies gilt auch für ersetzte und reparierte
Teile. Eventuell schon beim Kauf vorhandene Schäden
und Mängel müssen sofort nach dem Auspacken
gemeldet werden, spätestens aber zwei Tage nach
Kaufdatum. Nach Ablauf der Garantiezeit anfallende
Reparaturen sind kostenpflichtig.
DE
Service Deutschland
Tel.: [phone]
(0,14 EUR/Min. aus dem dt.
Festnetz, Mobilfunk max.
0,42 EUR/Min.)
E-mail: k[email protected]
IAN 71919
Garantie/Entsorgung/Konformitätserklärung/Hersteller
Inbetriebnahme/Wartung und Reinigung/Service/Garantie

13DE/AT/CH
AT
Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
E-mail: k[email protected]
IAN 71919
CH
Service Schweiz
Tel.: [phone]
(0,08 CHF/Min., Mobilfunk
max. 0,40 CHF/Min.)
E-mail: k[email protected]h
IAN 71919
Entsorgung
Die Verpackung besteht aus umwelt-
freundlichen Materialien, die Sie über
die örtlichen Recyclingstellen entsorgen
können.
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/EC
über Elektro- und Elektronik-Altgeräte und Umsetzung
in nationales Recht müssen verbrauchte Elektro-
werkzeuge getrennt gesammelt und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Geben Sie das Gerät über die angebotenen
Sammeleinrichtungen zurück.
Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.
Konformitätserklärung/
Hersteller
Wir, Kompernaß GmbH, Dokumentenverantwortlicher:
Herr Semi Uguzlu, Burgstr. 21, D-44867 Bochum,
Deutschland, erklären hiermit, dass dieses Produkt
mit den folgenden Normen, normativen Dokumenten
und EG-Richtlinien übereinstimmt:
Maschinenrichtlinie
(2006/42/EC)
EG-Niederspannungsrichtlinie
(2006/95/EC)
Elektromagnetische Verträglichkeit
(2004/108/EC)
angewandte harmonisierte Normen
EN 60745-1:2009
EN 60745-2-11:2003+A11+A1+A12
EN 55014-1:2006+A1
EN 55014-2:1997+A1+A2
EN 61000-3-2:2006+A1+A2
EN 61000-3-3:2008
Typ / Gerätebezeichnung:
Säbelsäge PFS 710 A1
Herstellungsjahr: 01–2012
Seriennummer: IAN 71919
Bochum, 31.01.2012
Semi Uguzlu
- Qualitätsmanager -
Technische Änderungen im Sinne der Weiterent-
wicklung sind vorbehalten.
Garantie/Entsorgung/Konformitätserklärung/Hersteller
Inbetriebnahme/Wartung und Reinigung/Service/Garantie

14
Table des matières

15FR/CH
Table des matières
Introduction
Utilisation conforme ..........................................................................................................Page 16
Équipement........................................................................................................................Page 16
Fourniture...........................................................................................................................Page 16
Caractéristiques.................................................................................................................Page 16
Avertissements de sécurité généraux pour l’outil
1. Sécurité de la zone de travail......................................................................................Page 17
2. Sécurité électrique........................................................................................................Page 17
3. Sécurité des personnes ................................................................................................Page 18
4. Manipulation prudente et usage d’outils électriques .................................................Page 18
5. Maintenance et entretien.............................................................................................Page 19
Instructions de sécurité spécifiques pour les scies sabres...............................................Page 19
Accessoires/équipements d’origine................................................................................Page 20
Informations concernant les lames de scie......................................................................Page 20
Avant la mise en service
Montage/remplacement de la lame..............................................................................Page 20
Pivotement de la poignée de l’appareil ..........................................................................Page 20
Déplacement de la plaque de base................................................................................Page 20
Sélection de vitesse...........................................................................................................Page 21
Mise en service
Mise en marche et arrêt ...................................................................................................Page 21
Guidage sûr de la scie sabre...........................................................................................Page 21
Instructions de travail pour scier.......................................................................................Page 21
Entretien et nettoyage........................................................................................Page 22
Service.............................................................................................................................Page 22
Garantie.........................................................................................................................Page 22
Mise au rebut.............................................................................................................Page 23
Déclaration de conformité/Fabricant ..................................................Page 23

16 FR/CH
Introduction
Introduction/Avertissements de sécurité généraux pour l’outil
Scie sabre PFS 710 A1
Q Introduction
Avant la première mise en service, fami-
liarisez-vous obligatoirement avec les
fonctions de l‘appareil et informez-vous
sur la manipulation correcte des outils électriques.
Pour ce faire, lisez le mode d‘emploi suivant. Soigneu-
sement conserver ces instructions. Remettez les docu-
ments aux utilisateurs lorsque vous prêtez l’appareil.
QUtilisation conforme
Cet appareil est conçu pour scier, tronçonner et
adapter le bois, le plastique et les matériaux de
construction. La scie sabre convient pour les tra-
vaux grossiers de sciage, les coupes droites et
courbes et le tronçonnage de surfaces. Respecter
les informations concernant les lames de scie et les
instructions de travail pour le sciage. Toute autre
utilisation ou modification de la machine est consi-
dérée comme non conforme et peut être source de
graves dangers. Le fabricant décline toute respon-
sabilité pour les dégâts issus d‘une utilisation non
conforme. Cet appareil n‘est pas conçu pour une
utilisation commerciale.
QÉquipement
1Molette de sélection de vitesse
2Touche de blocage
3Commutateur MARCHE/ARRET
4Poignée
5Plaque de base
6Lame
7Mandrin à serrage rapide
8Levier de blocage de la plaque de base
9Couvercle balais charbon
10 Touche de déverrouillage
11 Lame à bois
12 Lame bi-métal
QFourniture
1 Scie sabre PFS 710 A1
1 lame bois HCS 152mm
1 lame bi-métal 156mm
1 Mode d’emploi
QCaractéristiques
Tension nominale : 230V~50Hz
Puissance nominale : 710W
Vitesse nominale à vide : n00–2800 t/min
Les pictogrammes suivants sont utilisés dans ce mode d’emploi/appliqués sur l’appareil :
Lire le mode d‘emploi ! Classe de protection II
Respecter les avertissements et les
consignes de sécurité !
Porter des lunettes protectrices, un
masque antipoussières, un casque
auditif et des gants de protection.
Risque d‘électrocution !
Danger de mort ! Tenir les enfants à l‘écart des outils électriques !
Risque d‘explosion ! Danger de mort par électrocution en
cas de cordon secteur ou de prise
endommagé(e) !
V~Volt (Tension alternative) Mettez l’emballage et l’appareil au re-
but dans le respect de l’environnement.
WWatt (Puissance appliquée)

17FR/CH
Introduction
Introduction/Avertissements de sécurité généraux pour l’outil
Longueur de course : 20mm
Puissance de coupe max. : Bois 160mm
Aluminium 18mm
Métal 8mm
Emmanchement : 1/2“
Classe de protection : II/
Bruit et vibrations :
L’indication du fait que la valeur totale de vibrations
déclarée peut également être utilisée pour une éva-
luation préliminaire de l’exposition.
Valeur de mesure du bruit déterminée conf. à la
norme EN 60745. Le niveau de bruit A pondéré
typique de l’outil électrique est de :
Niveau de pression acoustique : 88.27 dB(A)
Niveau de puissance acoustique : 99.27dB(A)
Incertitude K : 3dB
Porter un casque auditif !
Accélération évaluée typique:
Vibration de l’avant-bras ah= 12,669m/s2
Incertitude K = 1,5m/s2
Le niveau de vibrations
indiqué dans ces instructions a été mesuré confor-
mément aux méthodes de mesure décrites dans la
norme EN 60745 et peut être utilisé pour la com-
paraison d’outils.
Le niveau des vibrations varie en fonction de l’usage
de l’outil électrique et peut, dans certains cas, excé-
der les valeurs indiquées dans ces instructions. La
charge due aux vibrations pourrait être sous-estimée
si l’outil électrique est utilisé régulièrement de cette
manière.
Remarque : afin d’obtenir une estimation précise
de la sollicitation vibratoire pendant un certain
temps de travail, il faut aussi tenir compte des
périodes pendant lesquelles l’appareil est éteint ou
allumé, mais n’est pas effectivement utilisé. Ceci
peut réduire considérablement la sollicitation vibra-
toire pendant toute la durée du travail.
Avertissements de sécurité
généraux pour l’outil
Lire tous les avertis-
sements de sécurité et toutes les instructions .
Ne pas suivre les avertissements et instructions peut
donner lieu à un choc électrique, un incendie et /
ou une blessure sérieuse.
Conserver tous les avertissements et
toutes les instructions pour pouvoir s’y
reporter ultérieurement.
Le terme «outil» dans les avertissements fait réfé rence
à votre outil électrique alimenté par le secteur (avec
cordon d’alimentation) ou votre outil fonctionnant
sur batterie (sans cordon d’alimentation).
1. Sécurité de la zone de travail
a) Conserver la zone de travail propre
et bien éclairée. Les zones en désordre ou
sombres sont propices aux accidents.
b) Ne pas faire fonctionner les
outils électriques en atmos-
phère explosive, par exemple
en présence de liquides inflammables,
de gaz ou de poussières. Les outils élec-
triques produisent des étincelles qui peuvent
enflammer les poussières ou les fumées.
c) Maintenir les enfants et les
personnes présentes à l’écart
pendant l’utilisation de l’outil.
Les distractions peuvent vous faire perdre le
contrôle de l’outil.
2. Sécurité électrique
a) Il faut que les fiches de l’outil électrique
soient adaptées au socle. Ne jamais
modifier la fiche de quelque façon que
ce soit. Ne pas utiliser d’adaptateurs
avec des outils à branchement de terre.
Des fiches non modifiées et des socles adaptés
réduiront le risque de choc électrique.

18 FR/CH
Avertissements de sécurité généraux pour l’outil
Avertissements de sécurité généraux pour l’outil
b) Eviter tout contact du corps avec des
surfaces reliées à la terre telles que les
tuyaux, les radiateurs, les cuisinières
et les réfrigérateurs. Il existe un risque ac-
cru de choc électrique si votre corps est relié à
la terre.
c) Ne pas exposer les outils à la pluie ou
à des conditions humides. La pénétration
d‘eau à l’intérieur d’un outil augmentera le
risque de choc électrique.
d) Ne pas maltraiter le cordon.
Ne jamais utiliser le cordon
pour porter, tirer ou débran-
cher l’outil. Maintenir le cordon à
l’écart de la chaleur, du lubrifiant, des
arêtes ou des parties en mouvement.
Des cordons endommagés ou emmêlés aug-
mentent le risque de choc électrique.
e) Lorsqu’on utilise un outil à l’extérieur,
utiliser un prolongateur adapté à
l’utilisation extérieure. L’utilisation d’un
cordon adapté à l’utilisation extérieure réduit
le risque de choc électrique.
f) Si l’usage d’un outil dans un emplace-
ment humide est inévitable, utiliser
une alimentation protégée par un dis-
positif à courant différentiel résiduel
(RCD). L’usage d’un RCD réduit le risque de
choc électrique.
3. Sécurité des personnes
a) Rester vigilant, regarder ce que vous
êtes en train de faire et faire preuve
de bon sens dans votre utilisation de
l’outil. Ne pas utiliser un outil lorsque
vous êtes fatigué ou sous l’emprise de
drogues, d’alcool ou de médicaments.
Un moment d’inattention en cours d’utilisation
d’un outil peut entraîner des blessures graves
des personnes.
b) Utiliser un équipement de
sécurité. Toujours porter une
protection pour les yeux. Les
équipements de sécurité tels que les masques
contre les poussières, les chaussures de sécurité
antidérapantes, les casques ou les protections
acoustiques utilisés pour les conditions appro-
priées réduiront les blessures de personnes.
c) Eviter tout démarrage intempestif.
S’assurer que l’interrupteur est en po-
sition arrêt avant de brancher l’outil
au secteur et/ou au bloc de batteries,
de le ramasser ou de le porter. Porter
les outils en ayant le doigt sur l’interrupteur ou
brancher des outils dont l’interrupteur est en
position marche est source d’accidents.
d) Retirer toute clé de réglage avant de
mettre l’outil en marche. Une clé laissée
fixée sur une partie tournante de l’outil peut
donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une posi-
tion et un équilibre adaptés à tout
moment. Cela permet un meilleur contrôle
de l’outil dans des situations inattendues.
f) S’habiller de manière adaptée. Ne pas
porter de vêtements amples ou de bi-
joux. Garder les cheveux, les vête ments
et les gants à distance des parties en
mouvement. Des vêtements amples, des bi-
joux ou les cheveux longs peuvent être pris dans
des parties en mouvement.
g) Si des dispositifs sont fournis pour le
raccordement d’équipements pour
l’extraction et la récupération des pous-
sières, s’assurer qu’ils sont connectés
et correctement utilisés. Utiliser des collec-
teurs de poussière peut réduire les risques dus
aux poussières.
4. Manipulation prudente et
usage d’outils électriques
a) Ne pas forcer l’outil. Utiliser l’outil
adapté à votre application. L’outil adapté
réalisera mieux le travail et de manière plus sûre
au régime pour lequel il a été construit.
b) Ne pas utiliser l’outil si l’interrupteur
ne permet pas de passer de l’état de
marche à arrêt et vice versa. Tout outil
qui ne peut pas être commandé par l’interrup-
teur est dangereux et il faut le réparer.
c) Débrancher la fiche de la source d’ali-
mentation en courant et / ou le bloc de

19FR/CH
Avertissements de sécurité généraux pour l’outil
Avertissements de sécurité généraux pour l’outil
batteries de l’outil avant tout réglage,
changement d’accessoires ou avant de
ranger l’outil. De telles mesures de sécurité
préventives réduisent le risque de démarrage
accidentel de l’outil.
d) Conserver les outils à l’arrêt hors de la
portée des enfants et ne pas permettre
à des personnes ne connaissant pas
l’outil ou les présentes instructions de
le faire fonctionner. Les outils sont dange-
reux entre les mains d’utilisateurs novices.
e) Observer la maintenance de l’outil.
Vérifier qu’il n’y a pas de mauvais
alignement ou de blocage des parties
mobiles, des pièces cassées ou toute
autre condition pouvant affecter le
fonctionnement de l’outil. En cas de
dommages, faire réparer l’outil avant
de l’utiliser. De nombreux accidents sont
dus à des outils mal entretenus.
f) Garder affûtés et propres les outils
permettant de couper. Des outils destinés
à couper correctement entretenus avec des pièces
coupantes tranchantes sont moins susceptibles
de bloquer et sont plus faciles à contrôler.
g) Utiliser l’outil, les accessoires et les lames
etc., conformément à ces instructions,
en tenant compte des conditions de
travail et du travail à réaliser. L’utilisation
de l’outil pour des opérations différentes de celles
prévues pourrait donner lieu à des situations
dangereuses.
5. Maintenance et entretien
a) F aire entretenir l’outil par un réparateu r
qualifié utilisant uniquement des pièces
de rechange identiques. Cela assurera que
la sécurité de l’outil est maintenue.
Instructions de sécurité
spécifiques pour les scies
sabres
Prévention des risques de blessures,
d’incendies et de menaces pour la santé :
Tenir l’outil par les surfaces de préhen-
sion isolées, lors de la réalisation d’une
opération au cours de laquelle l’organe
de coupe peut entrer en contact avec
un câblage non apparent ou son propre
cordon d’alimentation. Le contact avec
un fil «sous tension» peut également mettre
«sous tension» les parties métalliques exposées
de l’outil électrique et provoquer un choc élec-
trique sur l’opérateur.
Si vous travaillez en plein-air, protégez l’appa-
reil par un disjoncteur de protection contre les
courants de courts-circuits (FI) avec un courant
de déclenchement maximal de 30 mA.
Fixer la pièce usinée. Utiliser des dispositifs de
serrage/étau pour fixer la pièce usinée. La
pièce est ainsi plus sûrement fixée qu’à la main.
Ne jamais poser les mains à côté ou devant
l’outil sur la surface à usiner pour prévenir tous
risques de blessures en cas de dérapage.
Immédiatement débrancher la fiche secteur de
la prise de courant en cas de danger.
Toujours faire dégager le cordon secteur vers
l’arrière de l’appareil.
RISQUE D’INCENDIE PAR PROJECTION
D’ÉTINCELLES ! Les projections d’étincelles
se produisent lorsque vous sciez des métaux.
Il faut donc absolument veiller à ne mettre per-
sonne en danger et tenir toutes les matières
inflammables à l’écart de la zone de travail.
VAPEURS TOXIQUES !
L’usinage de poussières nocives/toxiques est
dangereux pour la santé de l’utilisateur et des
personnes séjournant à proximité.
Porter des lunettes protectrices et un
masque antipoussières !
Ne pas usiner des matériaux à base d’amiante.
L’amiante est considérée cancérigène.
Lorsque vous sciez des matériaux de construction,
respectez les réglementations légales et les
recommandations du fabricant.

20 FR/CH
Avant la mise en service/Mise en service
Avertissements de sécurité généraux pour l’outil/Avant la mise en service
Ne pas usiner des matières mouillées ou des
surfaces humides.
Uniquement amener l’appareil en marche
contre le matériau usiné.
ATTENTION ! Éviter tout contact de l’outil en
marche avec des objets fixes–risque de
contrecoup !
La semelle 5doit toujours être contre la pièce
usinée lorsque l’appareil est en marche.
Toujours éteindre et laisser tourner à vide
jusqu’à l’arrêt complet avant de poser l’appareil.
Uniquement utiliser des lames de scie tranchantes
et en parfait état. Immédiatement remplacer les
lames de scie fissurées, tordues ou émoussées.
L’appareil doit toujours rester propre, sec et
exempt d’huiles ou de graisses.
Q Accessoires/
équipements d’origine
Uniquement utiliser les accessoires in-
diqués dans le mode d’emploi. L’usage
d’équipements ou d’accessoires autres que ceux
recommandés peut signifier un risque de bles-
sure pour l’utilisateur.
Q Informations concernant
les lames de scie
Vous pouvez utiliser n’importe quelle lame de scie
à condition qu’elle possède la tige universelle cor-
respondante 1/2“. Vous trouverez dans le commerce
des lames de scie de différentes longueurs, spécia-
lement adaptées pour chaque application avec votre
scie sabre.
Remarque : TPI = teeth per inch = nombre de
dents sur 2,54 cm
Lame de scie à bois 11 :
Dimensions : 152x1,25mm, 6 TPI
Idéale pour : scier du bois de construction, panneaux
agglomérés, contreplaqué, aussi pour les coupes
plongeantes.
Lame bi-métal 12 :
Dimensions : 156mm, 18 TPI
Utilisation optimale : pour le sciage de tôles, profi-
lés et tubes – flexible et résistante aux bris.
Q Avant la mise en service
Q Montage/remplacement
de la lame
Avant tous travaux au
niveau de l’appareil, débranchez la prise. Risque
de blessures dans le cas contraire.
Tournez le mandrin à serrage rapide 7et
maintenez-le tourné.
Enfoncez la lame voulue dans le mandrin à serrage
rapide
7
jusqu’à la butée. La lame s’encliquette.
Relâchez le mandrin à serrage rapide 7, il
doit revenir dans sa position de départ. La
lame est alors verrouillée.
Q Pivotement de la
poignée de l’appareil
RISQUE DE BLES-
SURES ! Avant tous travaux au niveau de l’appareil,
débranchez la prise. La poignée 4peut pivoter
de 90° vers la droite ou la gauche. Ceci permet,
selon les conditions de travail, de mettre le commu-
tateur MARCHE/ARRET 3dans une position plus
favorable.
Pressez la touche de déverrouillage 10 et
faites pivoter la poignée 4vers la droite ou la
gauche.
Faites encliqueter la poignée 4.
Q Déplacement de
la plaque de base
RISQUE DE BLES-
SURES ! Avant tous travaux au niveau de l’appareil,
débranchez la prise.
Déplacez la plaque de base 5en fonction
de la profondeur.
Desserrez pour ce faire le levier de blocage 8
et mettez la plaque de base 5dans la posi-
tion correspondante.
Verrouillez cette position en serrant le levier de
blocage 8.
