Pascal 1003/2/1 User manual

pascal
ART. 1003/2/1 ART. 1003/2/1/E
ART. 1003/3/1 ART. 1003/3/1/E
ART. 1003/4/1 ART. 1003/4/1/E
ISTRUZIONI DI INSTALLAZIONE / INSTALLATION INSTRUCTION
DA

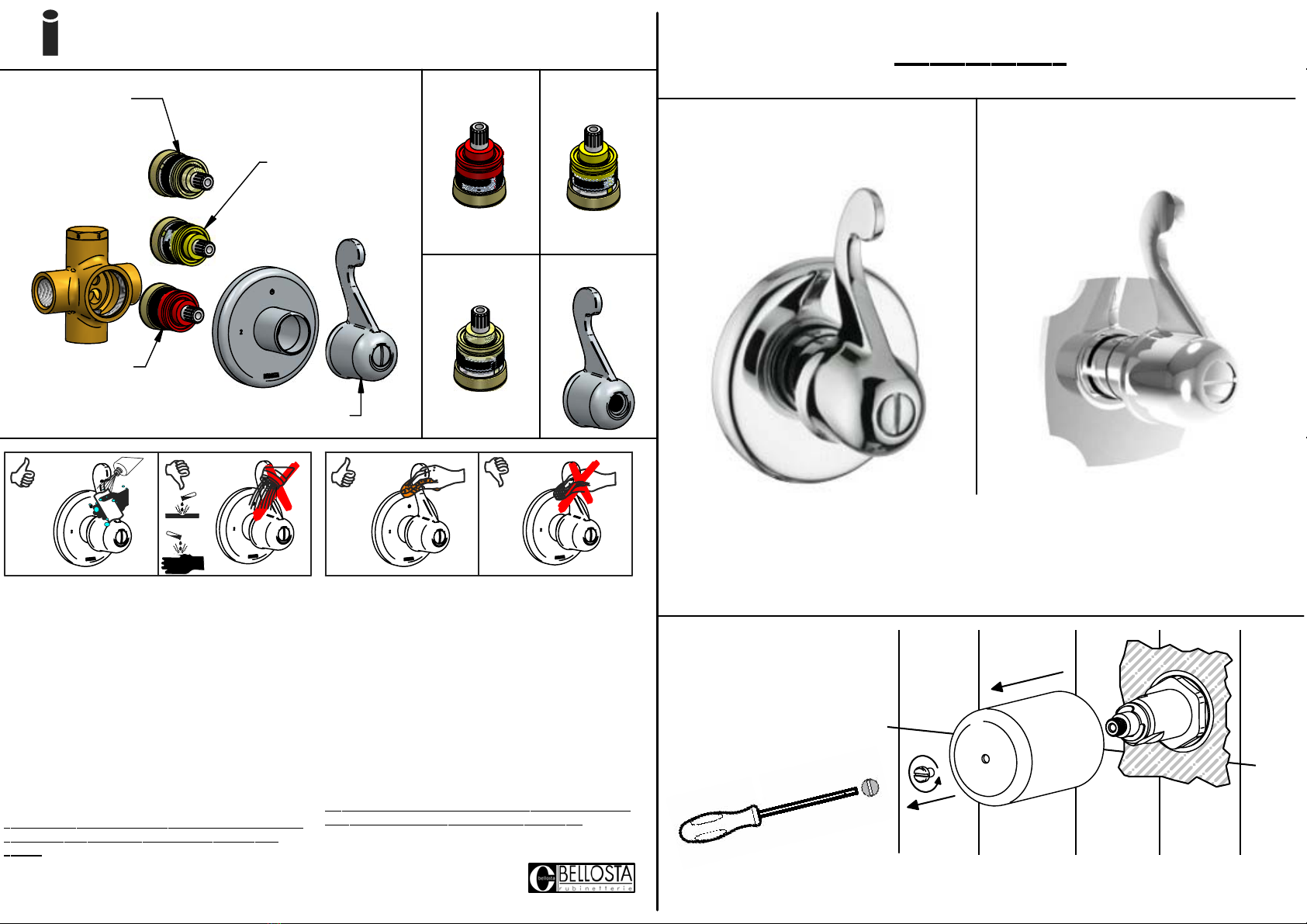

RICAMBI / SPARE PARTS
Per una corretta manutenzione e pulizia di questo
prodotto, raccomandiamo alcuni semplici accorgimenti:
• Utilizzare detergenti neutri, spruzzando il prodotto
direttamente su un panno morbido onde evitare
infiltrazioni
• Evitare sempre il contatto con prodotti acidi o abrasivi
•Risciacquare bene con abbondante acqua per
eliminare eventuali residui ed asciugare sempre con un
panno morbido
• Effettuare una pulizia periodica al fine di prevenire le
formazioni calcaree
For a proper maintenance and cleaning, we
recommend the following:
• Use neutral detergents, avoiding to spray directly
on taps to avoid residual infiltration
•Avoid contact with acid or abrasive products
•Rinse with water and always dry with a clean cloth
to avoid residue of detergent
• Perform a periodic cleaning to prevent limestone
deposits
La BELLOSTA CARLO & C. non è RESPONSABILE di
danni derivati dall'utilizzo di prodotti impropri per la
pulizia.
BELLOSTA CARLO & C. cannot be held responsible for
damages due to an improper use of detergents
MANUTENZIONE E PULIZIA MAINTENANCE AND CLEANING
EQB
DESIGN MADE IN ITALY
This product has been entirely manufactured
in Italy, by top quality raw materials.
Questo prodotto è stato realizzato interamente
in Italia con l'utilizzo di materie prime di altissima
qualità
MADE IN ITALY
PER INSTALLAZIONE INCASSO VEDI ISTRUZIONI 914016 PER
2OUT, 034127 PER 3OUT, 034128 PER 4OUT
FOR BUILT-IN PARTS, SEE INSTRUCTIONS 914016 FOR 2OUT,
034127 FOR 3OUT, 034128 FOR 4OUT
1
Rubinettid'autore Madein Italy
ART. 1003/2K/1 ART. 1003/2K/1/E
ART. 1003/3K/1 ART. 1003/3K/1/E
ART. 1003/4K/1 ART. 1003/4K/1/E
COD. 035346 COD. 035345
COD. 035344
Cod. 035345
Art. 1003/3/1
Art. 1003/3K/1
Cod. 035346
Art. 1003/2/1
Art. 1003/2K/1
COD. 106025
Cod. 106025
Cod. 035344
Art. 1003/4/1
Art. 1003/4K/1
1°
2°

B
SOSTITUZIONE CARTUCCIA / CARTRIDGE REPLACEMENT
Prima di iniziare le operazioni di sostituzione della
cartuccia assicurarsi che l'acqua dell'impianto
principale sia chiusa e che la cartuccia sia svuotata
da residui di acqua.
Before starting replacement of cartridge, ensure that
water systemhas been turned off and empty
remaining water.
C
Per qualsiasi richiesta di informazioni, preghiamo contattare l'Ufficio Tecnico presso:
[e-mail]
For any technical inquiries, please contact the Technical Office at: [e-mail]
12
34
4
33A
2
ART. 1003/2/1
ART. 1003/3/1
ART. 1003/4/1
ART. 1003/2K/1
ART. 1003/3K/1
ART. 1003/4K/1
1°
2°
1°
2°
1°
2°
1°
2°
1° 2°
1°
2°
1°
2°
1° 2°
30

Incassi
Istruzioni di installazione / Installation instruction
3
Art. 914016
(2OUT)
1IMPORTANTISSIMO
VERY IMPORTANT
EQB Rubinettid'autore Madein Italy
DESIGN MADE IN ITALY
This product has been entirely manufactured
in Italy, by top quality raw materials.
Questo prodotto è stato realizzato interamente in
Italia con l'utilizzo di materie prime di altissima qualità
MADE IN ITALY
Per installatore: Al fine di garantire la durata del prodotto installare rubinetti con filtro da pulire periodicamente.
Effettuare risciacquo delle tubazioni prima di installareil prodotto (PUNTO 1)
Eventuali residui se finissero all'interno della cartuccia potrebbero causarne il danneggiamento
For installator: In order to guarantee a long duration of the product install valves with filter, which have to be regulary
cleaned (POINT 1). Carry out the rinsing of the pipes before install the tap.
Some external materials may demage the cadrige if not removed before the installation.
EQB
DESIGN MADE IN ITALY
This product has been entirely manufactured
in Italy, by top quality raw materials.
Questo prodotto è stato realizzato interamente in
Italia con l'utilizzo di materie prime di altissima qualità
MADE IN ITALY
4
Rubinettid'autore Madein Italy
56
Y MISURA IDEALE
Y IDEAL MEASURE
MURO
FINITO COMPRESO
RIVESTIMENTO
--------------
ENDED WALL
INCLUSIVE
OF COVERING
XY
50-70 60
MURARE /
WALL UP
2
Art. 034127
(3OUT)
Art. 034128
(4OUT)
1°OUT
G1/2
TAPPO
STOPPER
IN G1/2
TAPPO
STOPPER
2°OUT
G1/2
IN G1/2
2°OUT
G1/2 1°OUT
G1/2
3°OUT
G1/2 IN G1/2
1°OUT
G1/2
2°OUT
G1/2
3°OUT
G1/2
4°OUT
G1/2
68
73
72
76
72
71
X
FRECCIA IN
---------
INDICATOR IN
LETTERA OUT
---------
LETTER OUT
