CZ Původní návod k použití
CZ - OBSAH
Úvod ............................................................................................................................................. 4
Použití........................................................................................................................................... 4
Popis akuvrtačky........................................................................................................................... 5
Použité bezpečnostní symboly..................................................................................................... 5
Bezpečnostní pokyny.................................................................................................................... 6
Sestavení a příprava ................................................................................................................... 10
Obsluha....................................................................................................................................... 12
Péče, údržba a skladování .......................................................................................................... 14
Řešení problémů ........................................................................................................................ 15
Technické údaje.......................................................................................................................... 15
Likvidace..................................................................................................................................... 16
Záruční podmínky....................................................................................................................... 16
EU prohlášení o shodě................................................................................................................ 17
ÚVOD
Děkujeme, že jste se rozhodli pro tuto příklepovou akuvrtačku a věříme, že vám bude dobře sloužit.
Přístroj splňuje náročné požadavky na elektrické nářadí a jedná se o neocenitelného pomocníka.
Tento návod k použití slouží k poznání elektrického nářadí a jeho vlastností, a popisuje
určený způsob použití a nebezpečí spojená s jeho použitím. Návod k obsluze obsahuje
důležité informace, jak nářadí odborně a hospodárně využívat, a tím se vyvarovat úrazům,
vyhnout se opravám a zvýšit spolehlivost a životnost nářadí. Spolu s tímto návodem si
pročtěte i návod k nabíjecí stanici a akumulátorové baterii.
Návod k použití musí být vždy k dispozici v místě použití nářadí. Uchovávejte tento návod k použití vždy
spolu s příklepovou akuvrtačkou. Příklepovou akuvrtačku půjčujte pouze osobám, které jsou seznámeny
s jejím použitím, a současně s příklepovou akuvrtačkou předejte také návod k použití. Návod k použití si
musí přečíst a dodržovat každá osoba, která pracuje s tímto nářadím.
Poznámka:
Ilustrace a specifikace uvedené v tomto návodu nejsou závazné a mohou se od dodaného výrobku lišit.
Zobrazené nebo popsané příslušenství nemusí být součástí dodávky přístroje.
Výrobce si vyhrazuje právo na provádění změn ve smyslu dalšího vývoje bez předchozího upozornění.
POUŽITÍ
Nářadí je určeno pro příklepové vrtání do zdiva, betonu a kamene a také vrtání bez příklepu do dřeva,
kovu, plastu a keramiky. Je také vhodný pro šroubování. Přístroj je vybaven možností chodu vpravo i
vlevo.
Dodržujte pokyny k typům vrtáků/nástrojů. Přístroj je vybaven rychloupínacím sklíčidlem pro vrtáky
s válcovou stopkou.
Přístroj je určen pro soukromé použití v suchých prostorách. Jakékoli jiné použití nebo úprava přístroje
představují závažné nebezpečí zranění. Za škody, které vzniknou při použití v rozporu s určením, nenese
výrobce odpovědnost.

5
POPIS PŘÍKLEPOVÉ AKUVRTAČKY
Obrázek A
1 Rychloupínací sklíčidlo
2 Volič utahovacího momentu
3 Přepínač rychlosti
4 Přepínač levého / pravého chodu
5 Spínač
6 Uvolnění akumulátoru
7 Akumulátorová bateerie (akumulátor)*
8 Tlačítko pro aktivaci indikátoru stavu
9 Ukazatel stavu akumulátoru
10 Přídavná rukojeť
Obrázek B
11 Madlo
12 Držák hloubkového dorazu
13 Šroub hloubkového dorazu
14 Svorka přídavné rukojeti

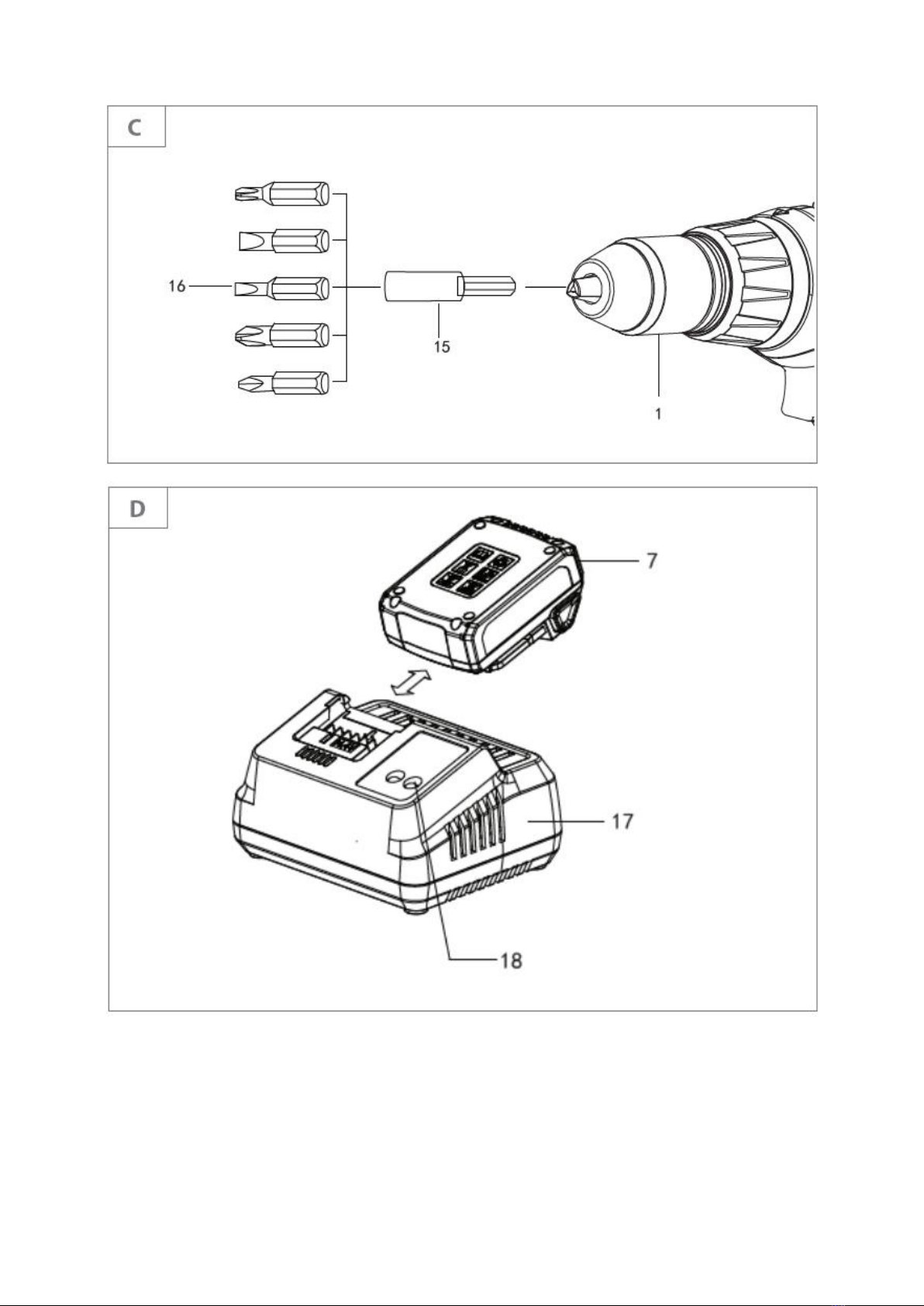

Obrázek C
1 Rychloupínací sklíčidlo
15 Magnetický adaptér pro bity
16 Šroubovací bity
Obrázek D
17 Nabíjecí stanice (nabíječka)*
18 Ukazatel stavu nabíjení
7 Akumulátor*
* Není součástí balení
Poznámka: součástí kufříkového balení je magnetický adaptér a 5 ks šroubovacích bitů. Vrtáky nejsou
součástí balení.
POUŽITÉ BEZPEČNOSTNÍ SYMBOLY
Pozor! / Výstraha!
Používejte prachovou masku!
Přečtěte si návod k použití!
Používejte ochranu sluchu!
Noste pracovní ochranné rukavice!
Používejte ochranu očí!
Recyklujte
Chraňte před teplotami nad 50°C
Nevhazujte do ohně/ nespalujte
Chraňte před vlhkem
Třída ochrany II
Nabíječka je určena pro použití
pouze v uzavřených prostorech.
Nutno chránit před vniknutím
vody a vysokou vlhkostí.
Pojistka s uvedením proudové
hodnoty v A
Potvrzuje shodu elektrického
zařízení se směrnicemi Evropské
unie.

6
BEZPEČNOSTNÍ POKYNY
Všeobecné bezpečnostní pokyny pro elektrické nářadí
Výstraha! Pročtěte si všechna bezpečnostní upozornění a pokyny. Opomenutí při dodržování
těchto bezpečnostních upozornění a pokynů může vést k úrazu elektrickým proudem, ke
vzniku požáru a/nebo k vážnému zranění osob.
Uschovejte si všechny pokyny a návod pro budoucí použití.
V těchto bezpečnostních upozorněních používaný pojem „elektrické nářadí“ se vztahuje na elektrické
nářadí napájené ze sítě (se síťovými kabely) a na elektrické nářadí napájené akumulátory (bez síťových
kabelů).
1) Bezpečnost na pracovišti
a) Udržujte svoje pracoviště čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou
zapříčinit nehody.
b) S elektrickým nářadím nepracujte v prostředí s nebezpečím výbuchu, ve kterém se vyskytují
hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry
zapálit.
c) Dbejte na to, aby při práci s elektrickým nářadím byly děti a jiné osoby v bezpečné vzdálenosti.
V případě odvrácení pozornosti můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Vidlice přívodu elektrického nářadí musí konstrukcí odpovídat síťové zásuvce. Vidlici přívodu
v žádném případě neupravujte. Nepoužívejte žádné zásuvkové adaptéry společně s nářadím, které
má ochranný vodič. Neupravené vidlice a odpovídající zásuvky snižují riziko úrazu elektrickým
proudem.
b) Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy jako např. potrubí, tělesa ústředního
topení, sporáky a chladničky. V případě, že je tělo uzemněno, je riziko úrazu elektrickým proudem
vyšší.
c) Elektrické nářadí nevystavujte dešti nebo mokrému prostředí. Vniknutí vody do elektrického nářadí
zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte přívodní kabel k jiným účelům. Nikdy nenoste ani netahejte elektrické nářadí za
přívodní kabel, ani za něj nářadí nezavěšujte. Nevytahujte vidlici ze zásuvky tahem za kabel.
Chraňte kabel před vysokými teplotami, olejem, ostrými hranami nebo pohyblivými částmi nářadí.
Poškozené nebo pokroucené kabely zvyšují nebezpečí úrazu elektrickým proudem.
e) Pokud s elektrickým nářadím pracujete venku, používejte pouze takové prodlužovací kabely, které
jsou určené k použití venku. Použití kabelu určeného k použití venku snižuje riziko úrazu elektrickým
proudem.
f) Pokud se nedá vyhnout použití elektrického nářadí ve vlhkém prostředí, používejte napájení
chráněné proudovým chráničem (RCD). Používání proudového chrániče snižuje nebezpečí úrazu
elektrickým proudem.
3) Bezpečnost osob
a) Při používání elektrického nářadí buďte pozorní, dávejte pozor na to, co děláte, přistupujte k práci
s elektrickým nářadím s rozvahou. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod
vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektrickým nářadím může mít za
následek vážná zranění.
b) Používejte osobní ochranné prostředky. Vždy noste ochranné pracovní rukavice a ochranu očí.
Používání osobního ochranných prostředků jako je maska proti prachu, protismyková bezpečnostní
obuv, ochranná přilba nebo protihlukové ochrany sluchu, vždy podle druhu a použití elektrického
nářadí, snižuje riziko zranění.

7
c) Předcházejte náhodnému uvedení nářadí do provozu. Zkontrolujte, zda je elektrické nářadí
vypnuté dříve, nežli ho připojíte k síti a/nebo zasunete akumulátor, uchopíte nebo ponesete.
Přenášení nářadí s prstem na spínači nebo zapojování vidlice do zásuvky se zapnutým spínačem může
být příčinou nehod.
d) Před zapnutím nářadí odstraňte z jeho blízkosti všechny seřizovací nástroje nebo klíče. Nástroj
nebo klíč, který se nachází v rotující části nářadí, může způsobit zranění.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vyhýbejte se nezvyklému držení těla. Dbejte na
stabilní postoj a vždycky udržujte rovnováhu. Budete tak elektrické nářadí lépe kontrolovat
v nečekaných situacích.
f) Noste vhodné oblečení. Nenoste volné oblečení nebo ozdoby. Dbejte, aby vaše vlasy, oděv a
rukavice byly v bezpečné vzdálenosti od pohyblivých dílů. Volné oblečení, ozdoby nebo dlouhé vlasy
se mohou do pohyblivých dílů zachytit.
g) Pokud je možné použít zařízení k odsávání prachu a záchytná zařízení, zkontrolujte, zda jsou tato
zapojená a správně použitá. Použití zařízení k odsávání prachu může snížit ohrožení prachem.
4) Používání a ošetřování elektrického nářadí
a) Nářadí nepřetěžujte. Ke své práci používejte vždy k tomu určené elektrické nářadí. Správně zvolené
elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které se nedá zapnout nebo vypnout spínačem. Elektrické nářadí,
které se nedá ovládat spínačem, je nebezpečné a je zapotřebí ho nechat opravit.
c) Vytáhněte vidlici ze zásuvky anebo vyjměte akumulátor předtím, než budete provádět nastavení
elektrického nářadí, vyměňovat příslušenství nebo nářadí odložíte. Toto bezpečnostní opatření
zabraňuje neúmyslnému spuštění nářadí.
d) Nepoužívané elektrické nářadí uchovávejte mimo dosah dětí. Nedovolte pracovat s nářadím
osoby, které nejsou s ním seznámené nebo které nečetly tyto pokyny. Elektrické nářadí je
nebezpečné, pokud ho používají nezkušené osoby.
e) O nářadí se pečlivě starejte. Kontrolujte, zda pohyblivé části bezchybně fungují a nezasekávají se.
Soustřeďte se na praskliny nebo poškození, které mohou ohrozit bezpečnou funkci elektrického
nářadí. Poškozené díly nechte před použitím nářadí vyměnit. Mnohé nehody mají svou příčinu v
nedostatečně udržovaném elektrickém nářadí.
f) Řezné nástroje udržujte ostré a čisté. Pozorně ošetřované řezné nástroje s ostrými řeznými hranami
se méně zasekávají a lehčeji se vedou.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. podle těchto pokynů a tak, jako
je to pro tento speciální typ nářadí předepsané. Přitom zohledněte pracovní podmínky a
prováděnou činnost. Používání elektrického nářadí na jiné než určené účely může vést
k nebezpečným situacím.
5) Použití nářadí s akumulátorem a zacházení s ním
a) Akumulátorové články nabíjejte jen v nabíječkách, které byly výrobcem doporučeny. Pro nabíječku,
která se hodí pro určitý druh akumulátoru, existuje nebezpečí požáru, použije-li se s jiným
akumulátorem.
b) Do elektrického nářadí použijte jen akumulátory pro něj určené.Použití jiných akumulátorů může
vést k poranění a nebezpečí požáru.
c) Chraňte nepoužívaný akumulátor od kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo
jiných drobných kovových předmětů, které by mohly způsobit přemostění kontaktů. Zkrat mezi
kontakty akumulátoru může způsobit popáleniny nebo oheň.
d) Při chybném použití může z akumulátoru uniknout kapalina. Vyhněte se kontaktu s ní. Při
náhodném kontaktu opláchněte pokožku vodou. Dostane-li se kapalina do očí, vyhledejte navíc
lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo
popáleniny.

8
6) Servis
a) Opravy svého elektrické nářadí svěřte pouze kvalifikované osobě, která bude používat originální
náhradní díly. Tím zajistíte, že zůstane zachovaná stejná úroveň bezpečnosti elektrického nářadí jako
před opravou.
BEZPEČNOSTNÍ POKYNY PRO VRTAČKY
Při práci s příklepovými vrtačkami používejte ochranu sluchu. Vystavení hluku může způsobit ztrátu
sluchu.
Používejte přídavné rukojeti dodávané s nářadím. Ztráta kontroly může způsobit zranění.
Při práci držte přístroj na izolovaných úchopných plochách, může-li dojít k tomu, že použitý nástroj
zasáhne skrytá napěťová vedení nebo vlastní síťový kabel. Při kontaktu s napěťovým vedením mohou
být kovové součásti přístroje vystaveny elektrickému proudu, a může proto dojít k úrazu elektrickým
proudem.
Používejte vhodná vyhledávací zařízení, pomocí nichž vyhledáte skryté napájecí kabely, nebo
konzultuje místní energetickou společnost. Při kontaktu s elektrickým vedením může dojít k úrazu
elektrickým proudem nebo požáru, u plynového vedení pak k explozi. Při poškození vodovodního vedení
může dojít k poškození majetku nebo úrazu elektrickým proudem.
Ruce udržujte v bezpečné vzdálenosti od otáčejících se součástí. Před odložením přístroje počkejte, než
se nástroj úplně zastaví. Hrozí nebezpečí poranění.
Přístroje ani obrobku se nedotýkejte bezprostředně po provedení prací. Součásti mohou být ještě
horké, a může proto dojít k popáleninám.
Elektrický přístroj ihned vypněte, jakmile dojde k zablokování nástroje kvůli přetížení či jeho zkroucení
v obrobku. Očekávejte náhlý točivý moment jako možnou reakci přístroje.Ztratíte-li nad přístrojem
kontrolu, může dojít ke zraněním.
Pohyblivé obrobky zajistěte pomocí upínacích přípravků. Budete-li obrobek přidržovat rukou, může
obrobek vyklouznout a ohrozit vaši bezpečnost.
Při práci s přístrojem jej držte pevně oběma rukama a zaujměte pevný postoj. Při použití obou rukou je
přístroj vedený bezpečněji.
ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY
NABÍJECÍ STANICE
1. Do vkládacího otvoru na akumulátorovou baterii se nesmí dostat žádné kovové předměty
(nebezpečí zkratu).
2. Nabíječku nikdy nepoužívejte ve vlhkém nebo mokrém prostředí. Vhodné k použití ve vnitřních
prostorech.
3. Ujistěte se, že síťové napětí souhlasí s údaji na typovém štítku nabíječky. Kabelové spojení rozpojte
vytažením za vidlici. Tažením za kabel by se kabel a vidlice mohly poškodit a nebylo by možné opět
zajistit elektrickou bezpečnost.
4. Nabíječku nepoužívejte nikdy, když je kabel, vidlice nebo samotný přístroj poškozen. V případě
poškození ji nechte opravit ve specializovaném servisu.

9
5. Zabraňte omezení funkce chlazení zakrytím chladicích štěrbin. Přístroj nepoužívejte v blízkosti zdrojů
tepla nebo na hořlavém povrchu.
6. Nabíječku nikdy neotvírejte. V případě poruchy se obraťte na odbornou dílnu.
7. Před vložením akumulátorové baterie do nabíječky se přesvědčte, že jsou její vnější plochy čisté a
suché.
AKUMULÁTOROVÁ BATERIE
1. Po ukončení nabíjení ihned vyjměte akumulátorovou baterii z nabíječky.
2. Nikdy se nepokoušejte nabít poškozenou akumulátorovou baterii.
3. Nenabíjecí baterie se nesmí nabíjet.
4. Nesprávné použití baterie může vést k přehřátí, výbuchu nebo samozápalu a způsobit těžká
poranění.
5. Při použití akumulátorových baterií dbejte na správnou polaritu.
6. Nezkratujte kladný a záporný kontakt (např. drátem).
7. Při přepravě nebo skladování musí být akumulátorová baterie vhodně zabalena a chráněna před
zkratem mezi kontakty.
8. Akumulátorovou baterii nepropichujte, nerozbíjejte a chraňte ji před jiným mechanickým
poškozením.
9. Přímé pájení na akumulátorové baterii je zakázáno.
10. Akumulátorovou baterii chraňte před vodou a vlhkostí.
11. Akumulátorovou baterii nerozebírejte a nic na ní neměňte. Akumulátorová baterie je vybavena
různými bezpečnostními zařízeními. Při poškození jednoho z těchto bezpečnostních zařízení může
dojít k přehřátí, výbuchu nebo samozápalu akumulátorové baterie.
12. Akumulátorovou baterii nepokládejte do blízkosti otevřeného ohně, kamen a jiných zdrojů tepla.
Akumulátorovou baterii chraňte před přímým slunečním zářením a při pěkném počasí ji
nenechávejte ani nepoužívejte v autě.
13. Pokud se akumulátorová baterie nepoužívá, měla by být nabita na asi 30 – 50 % a skladována při
pokojové teplotě Při delším skladování se musí akumulátorová baterie jednou ročně dobít, aby se
zabránilo úplnému vybití.
14. Akumulátorovou baterii nabíjejte při pokojové teplotě. Jinak se může akumulátorová baterie vážně
poškodit nebo se může snížit její životnost. Akumulátorovou baterii nenabíjejte v blízkosti kyselin a
lehce zápalných materiálů.
15. Akumulátorové baterie a nabíječka se během procesu nabíjení zahřívají. Toto je normální a
nepovažuje se za závadu.
16. Pokud se akumulátorová baterie nenabije během udané doby nabíjení, nesmí se v procesu nabíjení
pokračovat. V opačném případě se akumulátorová baterie může zahřát, vybuchnout, nebo se může
sama vznítit.
17. Dosloužilé akumulátorové baterie zaizolujte obalením kontaktů lepicí páskou nebo podobně.
18. Při likvidaci akumulátorovou baterii nespalujte a nevhazujte do běžného odpadu. Spotřebované
akumulátorové baterie odevzdejte do místního sběrného dvora nebo podniku zabývajícího se
recyklací.
19. Pokud se při nabíjení/vybíjení objeví nezvyklý zápach, přehřátí, změny barvy nebo tvaru, nebo jiné
abnormality, ihned přerušte používání akumulátorové baterie.
20. Pokud se tekutina z akumulátorové baterie z důvodu netěsnosti dostane do oka, neprotírejte jej, ale
vypláchněte velkým množstvím vody a ihned vyhledejte lékařskou pomoc. Pokud nedojde
k ošetření, může tekutina z akumulátorové baterie poškodit oko.

10
21. Před prvním použitím se akumulátorová baterie musí nabít. Až po několika cyklech nabití a vybití
dosáhne akumulátorová baterie plnou kapacitu.
22. Akumulátorovou baterii nabíjejte pouze v nabíječkách, které jsou výrobcem k tomu určené. Při
použití jiné nabíječky se mohou objevit chyby nebo může dojít k požáru.
23. Při neodborném použití a použití poškozených akumulátorových baterií mohou unikat páry. Zajistěte
přísun čerstvého vzduchu a v případě potíží vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
SESTAVENÍ A PŘÍPRAVA
Pozor! Nebezpečí zranění. Před prováděním jakékoli operace, jakož i při přepravě, popř.
skladování uveďte přepínač směru otáčení (4) do střední polohy (zamčeno). Tak zabráníte
nechtěnému rozběhu elektrického nářadí.
Zkontrolujte, zda typ vidlice nabíječky odpovídá typu zásuvky.
Údaje na štítku nabíječky musí souhlasit se skutečným napětím zdroje proudu.
Přídavná rukojeť (viz Obrázek B)
Vždy používejte přídavnou rukojeť (10). Rukojeť poskytuje dodatečný úchytný bod a zvyšuje bezpečí. Je
vhodná pro leváky i praváky.
•Uvolněte objímku (14) rukojeti (10) otáčením spodní část madla (11) proti směru hodinových ručiček.
•Navlečte objímku (14) přes sklíčidlo (1) až na krk vrtačky a natočte rukojeť do vyhovující polohy.
Rukojeť může být na krku nasazena libovolně tak, aby vyhovovala pravákům i levákům.
•Zajistěte rukojeť utažením madla po směru hodinových ručiček.
Hloubkový doraz (viz Obrázek A)
•Uvolněte šroub dorazu (13) a do otvoru(12) zasuňte hloubkový doraz.
•Hloubku vrtání nastavíte jako rozdíl mezi špičkou vrtáku a koncem hloubkového dorazu.
•Dotáhněte šroub dorazu (13), tím se hloubkový doraz znehybní.
Lithium-iontový akumulátor je dodáván částečně nabitý. Před prvním použitím jej proto nabijte. Li-ion
akumulátory netrpí paměťovým efektem a mohou být nabíjeny kdykoliv, aniž by se zkrátila životnost.
Přerušení nabíjecího procesu akumulátor nepoškodí. Akumulátor je vybaven vestavěným teplotním
čidlem, které umožňuje nabíjení pouze při teplotě akumulátoru mezi 0-45°C, aby se zabránilo poškození
článků.
Vložení a vyjmutí akumulátoru
Akumulátor (7) tvoří patu rukojeti a je držen dvojicí uvolňovacích tlačítek (6).
•Nasuňte akumulátor zepředu do spodní části rukojeti. Akumulátor zatlačte nadoraz, až zapadnou
zámky uvolňovacích tlačítek (6).
•Pro vyjmutí akumulátoru stiskněte a držte obě uvolňovací tlačítka (6) a akumulátor vytáhněte
směrem dopředu bez použití nadměrné síly.

11
Nabíjení akumulátoru (Obrázek D)
•Vyjměte akumulátor (7) z přístroje tím, že stisknete jeho uvolňovací tlačítka (6) a vysunete jej
směrem dopředu.
•Připojte nabíjecí stanici (17) k síti, LED ukazatel nabíjení (18) bude svítit červeně.
•Nasuňte akumulátor (7) do nabíjecí stanice (17), nabíjení začne automaticky a LED ukazatel (18) bude
po dobu nabíjení blikat zeleně.
•Po skončení nabíjení bude LED ukazatel svítit zeleně. Nabití zcela vybitého akumulátoru může trvat
60 min. Při nabíjení jen částečně vybitého akumulátoru je čas nabíjení kratší.
•Když je akumulátor zcela nabitý, odpojte nabíjecí stanici od sítě.
•Nabitý akumulátor po skončenínabíjení vyjměte z nabíjecí stanice, tím zabráníte ztrátě jeho kapacity.
Význam LED kontrolek na nabíjecí stanici
ČERVENÉ SVĚTLO
ZELENÉ SVĚTLO
VÝZNAM
Svítí
Nesvítí
Připojeno do sítě
Svítí
Bliká
Nabíjení
Svítí
Svítí
Plně nabito
Bliká
Bliká
Zkontrolujte akumulátor
Bliká
Nesvítí
Vysoká/nízká teplota
Ukazatel stavu akumulátoru
Stav nabití akumulátoru lze zjistit LED indikátorem (9), vestavěným do akumulátoru. Ukazatel se rozsvítí
po stisknutí malého tlačítka hned vedle 4 LED a zhasne po 5 sekundách. Počet rozsvícených zelených LED
určuje zbývající kapacitu akumulátoru:
LED ukazatel ( svítí / nesvítí)
Zbývající kapacita
80% - 100%
50% - 80%
30% - 50%
10% - 30%
0 –10%
Informace k vrtákům a nástrojům
Nářadí používá výměnné vrtáky s válcovou stopkou o průměru 1,3-13 mm a je vybaven rychloupínacím
sklíčidlem. Přiložen je i magnetický adaptér pro šroubovací bity spolu s 6 ks šroubovacích bitů se
šestihrannou ¼” stopkou (6,35 mm). Vždy používejte vrták určený pro typ opracovávaného materiálu.

12
Pozor! Nebezpečí zranění. Při výměně vrtáku používejte rukavice. Vrták se může silně
zahřát, zejména při déletrvajícím vrtání.
Upnutí vrtáku nebo nástroje
Před upnutím/uvolněním nástroje se ujistěte, že přepínač směru otáčení (4) je v prostřední poloze
(zamčeno).
•Uvolněte sklíčidlo (1) otáčením jeho přední části proti směru hodinových ručiček. Čelisti sklíčidla se
rozevřou.
•Vložte vrták do čelistí a sklíčidlo rovnoměrně utáhněte otáčením jeho přední části po směru
hodinových ručiček. Sklíčidlo pevně dotáhněte a ujistěte se, že je vrták uprostřed čelistí.
•Pro účely šroubování upněte do sklíčidla magnetický adaptér pro bity. Tento umožní jednoduché
střídání šroubovacích bitů.
Poznámka:Před vrtáním proveďte krátký test, abyste se ujistili, že vrták je vystředěný a přímý.
Nepoužívejte a vyřaďte vrtáky, které jsou ohnuté nebo poškozené.
OBSLUHA
Ochranné pracovní pomůcky
•Noste ochranné pracovní rukavice.
•Používejte ochranné brýle. Odlétávající třísky mohou způsobit zranění.
•Používejte ochranu sluchu proti zvýšenému hluku během práce.
•Používejte prachovou masku proti jemnému prachu.
Pozor! Nebezpečí zranění. Vkládejte a vyjímejte akumulátor pouze, když je nářadí
vypnuto. Během práce zamezte zakrytí nebo ucpání větracích otvorů motoru.
•Nářadí by se během používání nemělo namočit, a ani být používán ve vlhkém prostředí.
•Akumulátor vkládejte a vyjímejte, pouze pokud je nářadí vypnuto.
•Rukojeť nářadí udržujte suchou bez oleje a mastnot.
•Ujistěte se, že za vrtaným povrchem není žádná vodo nebo elektro instalace.
•Pokud je to možné upněte opracovávaný obrobek do upínacího zařízení.

13
Směr otáčení R/L a odemčení/zamčení
Nářadí umožňuje chod vpravo i vlevo. Směr otáčení sklíčidla lze přepnout přepínačem (4) umístěným nad
hlavním spínačem. Před změnou nastavení směru chodu vždy počkejte, až se nářadí zastaví. Nářadí je
vybaven elektrickou brzdou a zastavení je rychlé. Pro uzamčení nářadí nechte přepínač směru chodu (4)
v prostřední poloze – tím se zablokuje hlavní spínač (5).
•Pravý chod: pro vrtání a zašroubování.
•Levý chod: pouze pro vyšroubování.
Poznámka: Při vyšroubovávání za použití levého chodu je třeba sklíčidlo zvlášť pevně utáhnout, aby se
zamezilo jeho uvolnění. Levý chod nepoužívejte při vrtání, protože by došlo k poškození vrtáku.
Zapnutí a vypnutí
Vložte akumulátorovou baterii (7) do nářadí. Stiskněte spínač (5) a držte jej. Počet otáček závisí na tlaku
na spínač – mírný tlak znamená nízké otáčky, silnější tlak znamená vyšší otáčky. Pro vypnutí, uvolněte
spínač (5).
Volba rychlosti
Pomocí přepínače LO/HI (3) můžete volit dva rychlostní rozsahy.
1. stupeň (LO): Nižší rychlostní rozsah 0-350 ot./min, vhodný pro šroubování a vrtání velkých průměrů.
Tento stupeň má k dispozici plný krouticí moment.
2. stupeň(HI): Vyšší rychlostní rozsah 0-1350 ot./min, vhodný pro vrtání menších průměrů. Tento
stupeň má k dispozici menší krouticí moment.
Volba utahovacího momentu / vrtání / zašroubování nebo vyšroubování
Utahovací moment je možné nastavit v 20 stupních pomocí otočného voliče (2) a přepínače rychlosti (3).
Při dosažení nastavené síly spojka odpojí pohon sklíčidla. Další stupeň nastavení je označen symbolem
„vrták“ –zde je spojka vyřazena a k dispozici je plný krouticí moment. Toto nastavení používejte při
vrtání nebo vyšroubování vrutů. Pro nastavení utahovacího momentu při šroubování postupujte dle
specifikace konkrétního šroubu.
Vrtání / příklepové vrtání
Nářadí může vrtat buď s příklepem, nebo bez něj. Příklepové vrtání je doporučeno pro beton, zdivo a
kámen a to vždy při pravém chodu. Před vypnutím nebo zapnutím příklepu vždy počkejte, až se přístroj
zastaví. Příklepové vrtání: přesuňte volič utahovacího momentu (2) do polohy označené symbolem
„kladivo“ .

14
Tepelná ochrana
Když se při velkém zatížení nářadípřehřeje akumulátor, nářadí se zastaví, aby se nepoškodily Li-ion
články. Teplota akumulátoru je sledovaná čidlem. Nářadí může opět fungovat po ochlazení akumulátoru
na méně než 45°C.
Pracovní pokyny:
•Vždy vyberte vhodný typ vrtáku nebo šroubovacího bitu pro opracovávaný materiál nebo šroub.
•Pro ocel použijte bezvadně naostřené vrtáky z rychlořezné oceli. Tyto mohou být použity také pro
vrtání do plastu.
•Zabraňte přehřátí vrtáku tím, že budete dělat přestávky pro ochlazení.
•Pro dřevo použijte vrtáky se středicím hrotem. Malé vruty mohou být do měkkého dřeva šroubovány
bez předvrtání.
•Při vrtání velkých otvorů je vhodné je předvrtat menším vrtákem.
•Menší šrouby a bity se mohou poškodit, pokud nastavíte příliš vysoký utahovací moment a/nebo
příliš vysoké otáčky.
•Pro šroubování používejte pouze nízké otáčky a správné šroubovací bity.
•Pokud je to možné vrtejte nebo šroubujte kolmo k povrchu.
•Při vrtání do materiálu s hladkým povrchem, může vrták snadno sklouznout. V takovém případě
doporučujeme označit místo kde chcete vrtat průbojníkem, důlčíkem nebo hřebíkem.
•Během vrtání používejte přiměřenou sílu, aby nedocházelo k přehřátí nářadí a snížení jeho výkonu.
•Do obkladaček vrtejte nejdříve bez příklepu a až po provrtání pokračujte s příklepem.
PÉČE, ÚDRŽBA A SKLADOVÁNÍ
Pozor! Nebezpečí zranění. Před prováděním jakékoli operace při údržbě vyjměte
akumulátor.
Pozor: Jiné údržbářské a opravářské práce, než uvedené v tomto návodu k použití, smí
provádět jen autorizovaný servis výrobce. Bezpečnost a provozní spolehlivost lze garantovat
pouze při používání originálních náhradních dílů.
Nářadí je téměř bezúdržbové
•Větrací otvory se nesmí ucpat, udržujte nářadí čísté.
•Zabraňte vniknutí vlhkosti dovnitř nářadí při čištění.
Čištění
•Před čištěním a údržbou vždy nářadí vypněte a vyjměte z něj akumulátor.
•Vyčkejte, než se nářadí zcela zastaví.
•Nářadí čistěte ihned po použití
•Otřete povrch nářadí navlhčeným hadříkem. Nepoužívejte čističe ani rozpouštědla, protože mohou
narušit materiály, ze kterých je nářadí vyrobeno.
Uskladnění
•Nářadí skladujte na suchém, bezpečném místě a bez vloženého nástroje.
•Při delším skladování lithium-iontových akumulátorů kontrolujte pravidelně jejich stav nabití.
Optimální “skladovací” úroveň nabití je přibližně 50-80% - tři zelené LED na ukazateli stavu nabití.

15
ŘEŠENÍ PROBLÉMŮ
Problém
Možná příčina
Řešení
Příklepová vrtačka nepracuje
Vybitý akumulátor
Nabijte akumulátor
Akumulátor přehřátý nad 45°C
Nechte akumulátor zchladnout
Příliš silné vibrace
Nesprávně upnutý nástroj
Zkontrolujte a upněte nástroj
správně
Přehřátí motoru
Přetížení nářadí silným tlakem
do práce
Ochlaďte motor volnoběžným
chodem při max. otáčkách po
dobu asi 1 minuty
Nabíječka nepracuje
Zásuvka není pod napětím
Zkontrolujte zásuvku a
jistič/chránič
Vadný kabel
Zkontrolujte kabel, není-li
rozpojený nebo vadný
Akumulátor se nenabíjí
Teplota akumulátoru je mimo
bezpečné rozmezí 0-45°C
Před nabíjením nechte
akumulátor dosáhnout normální
teploty
TECHNICKÉ ÚDAJE
Akumulátorový vrtací šroubovák PATRIOT APV18-13
Napájecí napětí
18 V
Počet otáček naprázdno, 1.rychl. stupeň
0-350/min
Počet otáček naprázdno, 2.rychl. stupeň
0-1350/min
Počet úderů
0-4450min-1 / 0-17550min-1
Max. krouticí moment
35 Nm (ve 20 stupních)
Upínací rozsah sklíčidla
1,5-13 mm
Max. průměr vrtání, dřevo / ocel
38 mm / 13 mm
Hmotnost bez baterie
1,49 kg
Hmotnost včetně baterie
2,09 kg
Nabíjecí stanice
Napájecí napětí
220–240 V, 50-60 Hz
Nabíjecí napětí a proud
18 V 3,0 A
Li-ion akumulátor PATRIOT
Nominální napětí
18 V
Kapacita
3,0 Ah
Hluk a vibrace
Deklarovaná úroveň hluku a vibrací byla měřena v souladu se standardní zkušební metodou předepsanou
normou EN 60745 a může být použita pro srovnání jednotlivých nářadí mezi sebou. Deklarovaná úroveň
vibrací může být také použita k předběžnému stanovení expozice.

16
Upozornění! Hodnota vibrací při aktuálním použití elektrického nářadí se může lišit od deklarované
hodnoty v závislosti na způsobu, jakým se nářadí používá. Úroveň vibrací může být vzhledem k uvedené
hodnotě vyšší.
Při stanovení doby působení vibrací, z důvodu určení bezpečnostních opatření podle nařízení 2002/44/ES
k ochraně osob pravidelně používajících elektrické nářadí v zaměstnání, odhad expozice vibracím, by se
měly zvážit, skutečné podmínky použití a způsob, jakým se nářadí se používá, včetně zohlednění všech
částí pracovního cyklu, jako je například doba, kdy je nářadí vypnuto a kdy běží naprázdno kromě času
spuštění.
Hladina akustického tlaku LpA = 85 dB(A) Nejistota měření K = 3 dB (A)
Hladina akustického výkonu LwA = 96 dB(A) Nejistota měření K = 3 dB (A)
Úroveň vibrací ahD = 11,20 m/s2 Nejistota měření K = 1,5 m/s2
Úroveň vibrací ahID = 6,95 m/s2 Nejistota měření K = 1,5 m/s2
LIKVIDACE
Obal se skládá z ekologických materiálů, které lze v komunálních sběrných dvorech
odevzdat k recyklaci.
Elektrické nářadí a akumulátory neodhazujte do domovního odpadu!
V souladu s evropskou směrnicí č. 2012/19/EU musí být opotřebované elektrické nářadí shromažďováno
odděleně a odevzdáno k ekologické recyklaci. Vadné nebo vysloužilé akumulátory musí být podle
směrnice 2006/66/EC recyklovány. Informace o možnostech likvidace vysloužilého nářadí vám podá
obecní nebo městská správa.
ZÁRUČNÍ PODMÍNKY
Záruční doba je uvedena na prodejním dokladu, nejméně však 24 měsíců, a začíná dnem převzetí
výrobku, což je třeba prokázat originálním prodejním dokladem. Záruka se nevztahuje na běžné
opotřebení výrobku a jeho součástek (např. postupný pokles kapacity baterií) a na škody vzniklé
v důsledku nerespektování návodu k použití, používání nesprávného příslušenství, cizího zásahu a oprav
za použití neoriginálních dílů, v důsledku použití násilí, úderu nebo rozbití a svévolného přetížení motoru.
V rámci záruky se provádí pouze výměna celého výrobku, případně baterie při jejím selhání.

17
EU PROHLÁŠENÍ O SHODĚ
My, Mountfield a.s., Mirošovická 697, CZ-251 64 Mnichovice, tímto prohlašujeme na svou výlučnou
odpovědnosti, že produkt:
Akumulátorová příklepová vrtačka Patriot APV18-13
je ve shodě s požadavky evropských směrnic:
2006/42/EC (Směrnice pro strojní zařízení)
2014/30/EU (Elektromagnetická kompatibilita)
2011/65/EU (Směrnice o omezení používání nebezpečných látek)
Posouzení shody bylo provedeno podle následujících norem
EN 62841-1:2015+AC:15
EN 62841-2-1:2018
EN 55014-1:2017
EN 55014-2:2015
Mnichovice, 29. 06. 2021
Mgr. Michal Pobežal
generální ředitel Mountfield a.s.
21

18
SK Preklad pôvodného návodu na použitie
SK - OBSAH
Úvod ........................................................................................................................................... 18
Použitie....................................................................................................................................... 18
Popis akuvŕtačky......................................................................................................................... 19
Použité bezpečnostné symboly.................................................................................................. 19
Bezpečnostné pokyny................................................................................................................. 20
Zostavenie a príprava ................................................................................................................. 24
Obsluha....................................................................................................................................... 26
Starostlivosť, údržba a skladovanie............................................................................................ 28
Riešenie problémov.................................................................................................................... 28
Technické údaje.......................................................................................................................... 29
Likvidácia .................................................................................................................................... 30
Záručné podmienky.................................................................................................................... 30
EU vyhlásenie o zhode................................................................................................................ 30
ÚVOD
Ďakujeme, že ste sa rozhodli pre túto príklepovú akuvŕtačku a veríme, že vám bude dobre slúžiť.
Zariadenie spĺňa náročné požiadavky na elektrické náradie a jedná sa o neoceniteľného pomocníka.
Tento návod na použitie slúži k spoznaniu elektrického náradia a jeho vlastností, a opisuje
určený spôsob použitia a nebezpečenstvá spojené s jeho použitím. Návod na obsluhu
obsahuje dôležité informácie, ako náradie odborne a hospodárne využívať a tým sa
vyvarovať úrazom, vyhnúť sa opravám a zvýšiť spoľahlivosť a životnosť náradia. Spolu
s týmto návodom si prečítajte aj návod k nabíjacej stanici a akumulátorovej batérii.
Návod na použitie musí byť vždy k dispozícii v mieste použitia náradia. Uchovávajte tento návod na
použitie vždy spolu s príklepovou akuvŕtačkou. Príklepovú akuvŕtačku požičiavajte iba osobám, ktoré sú
oboznámené s jej použitím, a súčasne s príklepovou akuvŕtačkou odovzdajte aj návod na použitie. Návod
na použitie si musí prečítať a dodržiavať každá osoba, ktorá pracuje s týmto náradím.
Poznámka:
Ilustrácie a špecifikácie uvedené v tomto návode nie sú záväzné a môžu sa od dodaného výrobku líšiť.
Zobrazené alebo popísané príslušenstvo nemusí byť súčasťou dodávky zariadenia. Výrobca si vyhradzuje
právo na vykonávanie zmien v zmysle ďalšieho vývoja bez predchádzajúceho upozornenia.
POUŽITIE
Náradie je určené na príklepové vŕtanie do muriva, betónu a kameňa a tieť na vŕtanie do dreva, kovu,
plastu a keramiky. Je tiež vhodná na skrutkovanie. Prístroj je vybavený možnosťami chodu vpravo aj
vľavo.
Dodržiavajte pokyny k typom vrtákov/nástrojov. Zariadenie je vybavenérýchloupínacím skľučovadlom
pre vrtáky s valcovou stopkou.
Zariadenie je určené pre súkromné použitie v suchých priestoroch. Akékoľvek iné použitie alebo úprava
zariadenia predstavujúzávažné nebezpečenstvo poranenia. Za škody, ktoré vzniknú pri použití v rozpore
s určením, nenesie výrobca zodpovednosť.

19
POPIS PRÍKLEPOVEJ AKUVŔTAČKY
Obrázok A
1 Rýchloupínacie skľučovadlo
2 Voličuťahovacieho momentu
3 Prepínač rýchlosti
4 Prepínač ľavého / pravého chodu
5 Spínač
6 Uvoľnenie akumulátora
7 Akumulátorová batéria (akumulátor)*
8 Tlačidlo na aktiváciu indikátora stavu
9 Ukazovateľ stavu akumulátora
10 Prídavná rukoväť
Obrázok B
11 Madlo
12 Držiak hĺbkového dorazu
13 Skrutka hĺbkového dorazu
14 Svorka prídavnej rukoväte
Obrázok C
1 Rýchloupínacie skľučovadlo
15 Magnetický adaptér pre bity
16 Skrutkovacie bity
Obrázok D
17 Nabíjacia stanica (nabíjačka)*
18 Ukazovateľ stavu nabíjania
7 Akumulátor*
* Nie je súčasťou balenia
Poznámka: súčasťou kufríkového balenia je magnetický adaptér a 5 ks skrutkovacích bitov.
POUŽITÉ BEZPEČNOSTNÉ SYMBOLY
Pozor! / Výstraha!
Používajte prachovú masku!
Prečítajte si návod na použitie!
Používajte ochranu sluchu!
Noste pracovné ochranné rukavice!
Používajte ochranu očí!
Recyklujte
Chráňte pred teplotami nad 50°C
Nevhadzujte do ohňa/ nespaľujte
Chráňte pred vlhkom
Trieda ochrany II
Nabíjačka je určená na použitie
len v uzavretých priestoroch.
Nutné chrániť pred vniknutím
vody a vysokou vlhkosťou.
Poistka s uvedením prúdovej
hodnoty v A
Potvrdzuje zhodu elektrického
zariadenia so smernicami
Európskej únie.

20
BEZPEČNOSTNÉ POKYNY
Všeobecné bezpečnostné pokyny pre elektrické náradie
Výstraha! Prečítajte si všetky bezpečnostné varovania a pokyny. Opomenutie pri
dodržiavaní týchto bezpečnostných upozornení a pokynov môže viesť k úrazu elektrickým
prúdom, ku vzniku požiaru a / alebo k vážnemu zraneniu osôb.
Uchovajte si všetky pokyny a návod pre budúce použitie.
V týchto bezpečnostných upozorneniach používaný pojem „elektrické náradie“ sa vzťahuje na elektrické
náradie napájané zo siete (so sieťovými káblami) a na elektrické náradie napájané akumulátormi (bez
sieťových káblov).
1) Bezpečnosť na pracovisku
a) Udržujte svoje pracovisko čisté a dobre osvetlené. Neporiadok alebo neosvetlené pracovisko môžu
zapríčiniť nehody.
b) S elektrickým náradím nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa vyskytujú
horľavé kvapaliny, plyny alebo prach.Elektrické náradie vytvára iskry, ktoré môžu prach alebo pary
zapáliť.
c) Dbajte na to, aby pri práci s elektrickým náradím boli deti a iné osoby v bezpečnej vzdialenosti. V
prípade odvrátenia pozornosti môžete stratiť kontrolu nad vykonávanou činnosťou.
2) Elektrická bezpečnosť
a) Vidlica prívodu elektrického náradia musí konštrukciou zodpovedať sieťovej zásuvke. Vidlicu
prívodu v žiadnom prípade neupravujte. Nepoužívajte žiadne zásuvkové adaptéry spoločne s
náradím, ktoré má ochranný vodič. Neupravené vidlice a zodpovedajúce zásuvky znižujú riziko úrazu
elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi ako napr. potrubie, telesá ústredného
kúrenia, sporáky a chladničky. V prípade, že je telo uzemnené, je riziko úrazu elektrickým prúdom
vyššie.
c) Elektrické náradie nevystavujte dažďu alebo mokrému prostrediu. Vniknutie vody do elektrického
náradia zvyšuje riziko úrazu elektrickým prúdom.
d) Nepoužívajte prívodný kábel na iné účely. Nikdy nenoste ani neťahajte elektrické náradie za
prívodný kábel, ani za neho náradie nevešajte. Nevyťahujte vidlicu zo zásuvky ťahom za kábel.
Chráňte kábel pred vysokými teplotami, olejom, ostrými hranami alebo pohyblivými časťami
náradia. Poškodené alebo pokrútené káble zvyšujú nebezpečenstvo úrazu elektrickým prúdom.
e) Ak s elektrickým náradím pracujete vonku, používajte len také predlžovacie káble, ktoré sú určené
na použitie vonku. Použitie kábla určeného na použitie vonku znižuje riziko úrazu elektrickým
prúdom.
f) Ak sa nedá vyhnúť použitiu elektrického náradia vo vlhkom prostredí, používajte napájanie
chránené prúdovým chráničom (RCD). Používanie prúdového chrániča znižuje nebezpečenstvo úrazu
elektrickým prúdom.
3) Bezpečnosť osôb
a) Pri používaní elektrického náradia buďte pozorní, dávajte pozor na to, čo robíte, pristupujte k práci
s elektrickým náradím s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod
vplyvom drog, alkoholu alebo liekov. Chvíľa nepozornosti pri práci s elektrickým náradím môže mať
za následok vážne zranenia.
b) Používajte osobné ochranné prostriedky. Vždy noste ochranné pracovné rukavice a ochranu očí.
Používanie osobných ochranných prostriedkov ako je respirátor, protišmyková bezpečnostná obuv,
Table of contents
Languages:
Other Patriot Drill manuals
Popular Drill manuals by other brands

Parkside
Parkside PEBH 780 ROTARY PERCUSSION DRILL Operating and safety instructions

Ryobi
Ryobi P211 Operator's manual

Sears
Sears CRAFTSMAN 315.DD2100 Operator's manual

Makita
Makita DDF480 instruction manual

Festool
Festool DR 18/4 E Original operating manual

EINHELL
EINHELL TE-ID 750/1 E Original operating instructions
