Patriot PV0900 User manual

1
PV0900
PŘÍKLEPOVÁ VRTAČ
KA
NÁVOD K POUŽITÍ
PRÍKLEPOVÁ VŔTAČ
KA
NÁVOD NA POUŽITIE
IMPACT DRILL
USERS MANUAL
Pozor: Pře použitím nářa í si pozorně přečtěte tento návo k použití!
Pozor: Pre použitím tohto nára ia si pozorne prečítajte tento návo na použitie!
Warning: Rea carefully operating instructions before using this tool!
Mountfiel a.s., Mirošovická 697
CZ-25164 Mnichovice
08/2020 – No.725F

2

3
CZ Původní návod k použití
CZ - OBSAH
Úvod ............................................................................................................................................. 3
Použití ........................................................................................................................................... 3
Popis p íklepové vrtačky ............................................................................................................... 4
Použité bezpečnostní symboly ..................................................................................................... 4
Bezpečnostní pokyny .................................................................................................................... 5
Sestavení a p íprava ..................................................................................................................... 8
Obsluha ......................................................................................................................................... 9
Péče, údržba a skladování .......................................................................................................... 11
Řešení problémů ........................................................................................................................ 11
Technické údaje .......................................................................................................................... 12
Likvidace ..................................................................................................................................... 12
Záruční podmínky ....................................................................................................................... 13
EU prohlášení o shodě ................................................................................................................ 13
ÚVOD
Děkujeme, že jste se rozhodli pro tuto p íklepovou vrtačku a vě íme, že vám bude dob e sloužit. P ístroj
splňuje náročné požadavky na elektrické ná adí a jedná se o neocenitelného pomocníka.
Tento návod k použití slouží k poznání elektrického ná adí a jeho vlastností, a popisuje
určený způsob použití a nebezpečí spojená s jeho použitím. Návod k obsluze obsahuje
důležité informace, jak ná adí odborně a hospodárně využívat, a tím se vyvarovat úrazům,
vyhnout se opravám a zvýšit spolehlivost a životnost ná adí.
Návod k použití musí být vždy k dispozici v místě použití ná adí. Uchovávejte tento návod k použití vždy
spolu s p íklepovou vrtačkou. Vrtačku půjčujte pouze osobám, které jsou seznámeny s jejím použitím, a
současně s vrtačkou p edejte také návod k použití. Návod k použití si musí p ečíst a dodržovat každá
osoba, která pracuje s tímto ná adím.
Poznámka:
Ilustrace a specifikace uvedené v tomto návodu nejsou závazné a mohou se od dodaného výrobku lišit.
Zobrazené nebo popsané p íslušenství nemusí být součástí dodávky p ístroje.
Výrobce si vyhrazuje právo na provádění změn ve smyslu dalšího vývoje bez p edchozího upozornění.
POUŽITÍ
P ístroj je určen pro p íklepové vrtání do zdiva, betonu a kamene a také vrtání bez p íklepu do d eva,
kovu, plastu a keramiky. Je také vhodný pro šroubování.
Dodržujte pokyny k typům vrtáků. P ístroj je vybaven sklíčidlem s ozubeným věncem pro vrtáky
s válcovou stopkou.
P ístroj je určen pro soukromé použití v suchých prostorách. Jakékoli jiné použití nebo úprava p ístroje
p edstavují závažné nebezpečí zranění. Za škody, které vzniknou p i použití v rozporu s určením, nenese
výrobce odpovědnost.

4

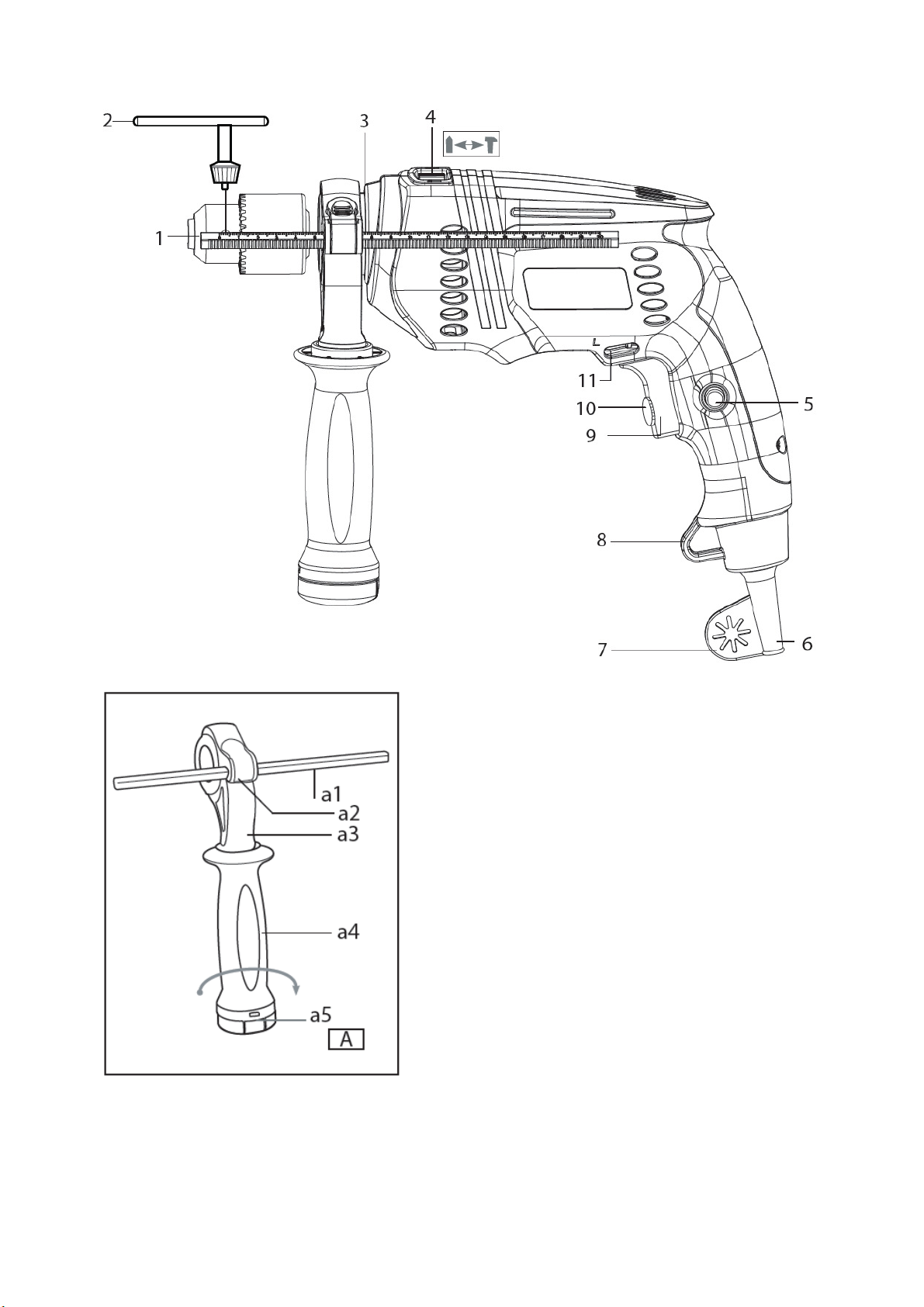

POPIS PŘÍKLEPOVÉ VRTAČKY
1
Sklíčidlo
2 Klíč
3 P ídavná rukojeť
4 P epínač vrtání / vrtání s p íklepem
5 Aretační tlačítko
6 Napájecí kabel
7 Poutko pro klíč
8 Očko pro zavěšení
9 Spínač
10 Omezovač rychlosti
11 P epínač levého / pravého chodu
Pří avná rukojeť
(
Obrázek A
)
a1. Hloubkový doraz
a2. Zajištění hloubkového dorazu
a3. Objímka rukojeti
a4. Madlo
a5. Krytka
Poznámka: vrtáky nejsou součástí balení.
POUŽITÉ BEZPEČNOSTNÍ SYMBOLY
Pozor! / Výstraha! Používejte prachovou masku!
P ečtěte si návod k použití! Používejte ochranu sluchu!
Noste pracovní ochranné rukavice! Používejte ochranu očí!

5
BEZPEČNOSTNÍ POKYNY
Všeobecné bezpečnostní pokyny pro elektrické nářa í
Výstraha! Pročtěte si všechna bezpečnostní upozornění a pokyny. Opomenutí při o ržování
těchto bezpečnostních upozornění a pokynů může vést k úrazu elektrickým prou em, ke
vzniku požáru a/nebo k vážnému zranění osob.
Uschovejte si všechny pokyny a návo pro bu oucí použití.
V těchto bezpečnostních upozorněních používaný pojem „elektrické ná adí“ se vztahuje na elektrické
ná adí napájené ze sítě (se síťovými kabely) a na elektrické ná adí napájené akumulátory (bez síťových
kabelů).
1) Bezpečnost na pracovišti
a) U ržujte svoje pracoviště čisté a obře osvětlené. Nepo ádek nebo neosvětlené pracoviště mohou
zap íčinit nehody.
b) S elektrickým nářa ím nepracujte v prostře í s nebezpečím výbuchu, ve kterém se vyskytují
hořlavé kapaliny, plyny nebo prach. Elektrické ná adí vytvá í jiskry, které mohou prach nebo páry
zapálit.
c) Dbejte na to, aby při práci s elektrickým nářa ím byly ěti a jiné osoby v bezpečné vz álenosti.
V p ípadě odvrácení pozornosti můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Vi lice přívo u elektrického nářa í musí konstrukcí o poví at síťové zásuvce. Vi lici přívo u
v žá ném přípa ě neupravujte. Nepoužívejte žá né zásuvkové a aptéry společně s nářa ím, které
má ochranný vo ič. Neupravené vidlice a odpovídající zásuvky snižují riziko úrazu elektrickým
proudem.
b) Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy jako např. potrubí, tělesa ústře ního
topení, sporáky a chla ničky. V p ípadě, že je tělo uzemněno, je riziko úrazu elektrickým proudem
vyšší.
c) Elektrické nářa í nevystavujte ešti nebo mokrému prostře í. Vniknutí vody do elektrického ná adí
zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte přívo ní kabel k jiným účelům. Nik y nenoste ani netahejte elektrické nářa í za
přívo ní kabel, ani za něj nářa í nezavěšujte. Nevytahujte vi lici ze zásuvky tahem za kabel.
Chraňte kabel pře vysokými teplotami, olejem, ostrými hranami nebo pohyblivými částmi nářa í.
Poškozené nebo pokroucené kabely zvyšují nebezpečí úrazu elektrickým proudem.
e) Poku s elektrickým nářa ím pracujete venku, používejte pouze takové pro lužovací kabely, které
jsou určené k použití venku. Použití kabelu určeného k použití venku snižuje riziko úrazu elektrickým
proudem.
f) Poku se ne á vyhnout použití elektrického nářa í ve vlhkém prostře í, používejte napájení
chráněné prou ovým chráničem (RCD). Používání proudového chrániče snižuje nebezpečí úrazu
elektrickým proudem.
3) Bezpečnost osob
a) Při používání elektrického nářa í buďte pozorní, ávejte pozor na to, co ěláte, přistupujte k práci
s elektrickým nářa ím s rozvahou. Nepoužívejte elektrické nářa í, jste-li unaveni nebo jste-li po
vlivem rog, alkoholu nebo léků. Chvíle nepozornosti p i práci s elektrickým ná adím může mít za
následek vážná zranění.
b) Používejte osobní ochranné prostře ky. Vž y noste ochranné pracovní rukavice a ochranu očí.
Používání osobního ochranných prost edků jako je maska proti prachu, protismyková bezpečnostní
obuv, ochranná p ilba nebo protihlukové ochrany sluchu, vždy podle druhu a použití elektrického
ná adí, snižuje riziko zranění.

6
c) Pře cházejte náho nému uve ení nářa í o provozu. Zkontrolujte, z a je elektrické nářa í
vypnuté říve, nežli ho připojíte k síti a/nebo zasunete akumulátor, uchopíte nebo ponesete.
P enášení ná adí s prstem na spínači nebo zapojování vidlice do zásuvky se zapnutým spínačem může
být p íčinou nehod.
d) Pře zapnutím nářa í o straňte z jeho blízkosti všechny seřizovací nástroje nebo klíče. Nástroj
nebo klíč, který se nachází v rotující části ná adí, může způsobit zranění.
e) Pracujte jen tam, kam bezpečně osáhnete. Vyhýbejte se nezvyklému ržení těla. Dbejte na
stabilní postoj a vž ycky u ržujte rovnováhu. Budete tak elektrické ná adí lépe kontrolovat
v nečekaných situacích.
f) Noste vho né oblečení. Nenoste volné oblečení nebo oz oby. Dbejte, aby vaše vlasy, o ěv a
rukavice byly v bezpečné vz álenosti o pohyblivých ílů. Volné oblečení, ozdoby nebo dlouhé vlasy
se mohou do pohyblivých dílů zachytit.
g) Poku je možné použít zařízení k o sávání prachu a záchytná zařízení, zkontrolujte, z a jsou tato
zapojená a správně použitá. Použití za ízení k odsávání prachu může snížit ohrožení prachem.
h) Obsluha nesmí opustit, aby se kvůli rutině, která vychází z častého používání nářa í, stala
samolibou a začala ignorovat zása y bezpečnosti nářa í. Neopatrná činnost může ve zlomku vte iny
způsobit závažné poranění.
4) Používání a ošetřování elektrického nářa í
a) Nářa í nepřetěžujte. Ke své práci používejte vž y k tomu určené elektrické nářa í. Správně zvolené
elektrické ná adí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářa í, které se ne á zapnout nebo vypnout spínačem. Elektrické ná adí,
které se nedá ovládat spínačem, je nebezpečné a je zapot ebí ho nechat opravit.
c) Vytáhněte vi lici ze zásuvky anebo vyjměte akumulátor pře tím, než bu ete prová ět nastavení
elektrického nářa í, vyměňovat příslušenství nebo nářa í o ložíte. Toto bezpečnostní opat ení
zabraňuje neúmyslnému spuštění ná adí.
d) Nepoužívané elektrické nářa í uchovávejte mimo osah ětí. Ne ovolte pracovat s nářa ím
osoby, které nejsou s ním seznámené nebo které nečetly tyto pokyny. Elektrické ná adí je
nebezpečné, pokud ho používají nezkušené osoby.
e) O nářa í se pečlivě starejte. Kontrolujte, z a pohyblivé části bezchybně fungují a nezasekávají se.
Soustřeďte se na praskliny nebo poškození, které mohou ohrozit bezpečnou funkci elektrického
nářa í. Poškozené íly nechte pře použitím nářa í vyměnit. Mnohé nehody mají svou p íčinu v
nedostatečně udržovaném elektrickém ná adí.
f) Řezné nástroje u ržujte ostré a čisté. Pozorně ošet ované ezné nástroje s ostrými eznými hranami
se méně zasekávají a lehčeji se vedou.
g) Používejte elektrické nářa í, příslušenství, pracovní nástroje at . po le těchto pokynů a tak, jako
je to pro tento speciální typ nářa í pře epsané. Přitom zohle něte pracovní po mínky a
prová ěnou činnost. Používání elektrického ná adí na jiné než určené účely může vést
k nebezpečným situacím.
h) Rukojeti a úchopové povrchy je nutno u ržovat suché, čisté a bez mastnot. Kluzké rukojeti a
úchopové povrchy neumožňují v neočekávaných situacích bezpečné držení a kontrolu ná adí.
5) Servis
a) Opravy svého elektrické nářa í svěřte pouze kvalifikované osobě, která bu e používat originální
náhra ní íly. Tím zajistíte, že zůstane zachovaná stejná úroveň bezpečnosti elektrického ná adí jako
p ed opravou.
BEZPEČNOSTNÍ POKYNY PRO VRTAČKY
1) Bezpečnostní pokyny pro všechny pracovní činnosti

7
Při příklepovém vrtání noste ochranu sluchu. Kvůli hluku může dojít ke ztrátě sluchu.
S přístrojem používejte o ávané pomocné rukojeti. Ztratíte-li nad p ístrojem kontrolu, může dojít ke
zraněním.
Při práci ržte přístroj na izolovaných úchopných plochách, může-li ojít k tomu, že použitý nástroj
zasáhne skrytá napěťová ve ení nebo vlastní síťový kabel. P i kontaktu s napěťovým vedením mohou
být kovové součásti p ístroje vystaveny elektrickému proudu, a může proto dojít k úrazu elektrickým
proudem.
Používejte vho ná vyhle ávací zařízení, pomocí nichž vyhle áte skryté napájecí kabely, nebo
konzultuje místní energetickou společnost. P i kontaktu s elektrickým vedením může dojít k úrazu
elektrickým proudem nebo požáru, u plynového vedení pak k explozi. P i poškození vodovodního vedení
může dojít k poškození majetku nebo úrazu elektrickým proudem.
Ruce u ržujte v bezpečné vz álenosti o otáčejících se součástí. Pře o ložením přístroje počkejte, než
se nástroj úplně zastaví. Hrozí nebezpečí poranění.
Přístroje ani obrobku se ne otýkejte bezprostře ně po prove ení prací. Součásti mohou být ještě
horké, a může proto dojít k popáleninám.
Elektrický přístroj ihne vypněte, jakmile oj e k zablokování nástroje kvůli přetížení či jeho zkroucení
v obrobku. Očekávejte náhlý točivý moment jako možnou reakci přístroje. Ztratíte-li nad p ístrojem
kontrolu, může dojít ke zraněním.
Pohyblivé obrobky zajistěte pomocí upínacích přípravků. Budete-li obrobek p idržovat rukou, může
obrobek vyklouznout a ohrozit vaši bezpečnost.
Při práci s přístrojem jej ržte pevně oběma rukama a zaujměte pevný postoj. P i použití obou rukou je
p ístroj vedený bezpečněji.
2) Bezpečnostní pokyny v přípa ě použití louhých vrtáků
Nik y nepoužívejte stroj na vyšší otáčky, než jsou maximální jmenovité otáčky vrtáku. P i vyšších
otáčkách je pravděpodobné, že se vrták ohne, jestliže se nechá točit volně, niž by byl v kontaktu s
obrobkem, což může vést k poranění osob.
Na začátku vrtání je nutno mít vž y nízké otáčky a špička vrtáku se musí otýkat obrobku. P i vyšších
otáčkách je pravděpodobné, že se vrták ohne, jestliže se nechá točit volně, aniž by byl v kontaktu s
obrobkem, což může vést k poranění osob.
Je nutno tlačit pouze v přímém směru s vrtákem a nesmí se působit na měrným tlakem. Vrtáky se
mohou ohnout, a mohou prasknout nebo způsobit ztrátu kontroly, což může vést k poranění osob.

8
SESTAVENÍ A PŘÍPRAVA
Pozor! Nebezpečí zranění. Pře prová ěním jakékoli operace vytáhněte vi lici
přívo ního kabelu ze zásuvky!
Pří avná rukojeť (viz Obrázek A)
Vždy používejte p ídavnou rukojeť (3). Rukojeť poskytuje dodatečný úchytný bod a zvyšuje bezpečí. Je
vhodná pro leváky i praváky.
• Uvolněte objímku rukojeti (a3) otáčením spodního madla (a4) proti směru hodinových ručiček.
• Navlečte objímku p es sklíčidlo (1) až na krk vrtačky a natočte rukojeť do vyhovující polohy. Rukojeť
může být na krku nasazena libovolně tak, aby vyhovovala pravákům i levákům.
• Zajistěte rukojeť utažením madla (4a) po směru hodinových ručiček.
Hloubkový oraz (viz Obrázek A)
• Uvolněte zajištění dorazu (a2) a do otvoru zasuňte hloubkový doraz (a1).
• Hloubku vrtání nastavíte jako rozdíl mezi špičkou vrtáku a koncem hloubkového dorazu.
• Zatlačte na zajištění dorazu (a2), tím se hloubkový doraz znehybní.
Informace k vrtákům
P ístroj používá výměnné vrtáky s válcovou stopkou o průměru 1,5-13 mm a je vybaven sklíčidlem
s ozubeným věncem. Lze použít i vrtáky se šestihrannou ¼” stopkou (6,35 mm). Vždy používejte vrták
určený pro typ opracovávaného materiálu.
Pozor! Nebezpečí zranění. Při výměně vrtáku používejte rukavice. Vrták a sklíči lo se
mohou silně zahřát, zejména při életrvajícím příklepovém vrtání.
Upnutí vrtáku
• Uvolněte sklíčidlo (1) nasazením klíče (2) do jednoho z otvorů po obvodu sklíčidla a otáčením klíče
proti směru hodinových ručiček. Čelisti sklíčidla se rozev ou.
• Vložte vrták do čelistí a sklíčidlo rovnoměrně utáhněte otáčením klíče (2) po směru hodinových
ručiček. Sklíčidlo pevně dotáhněte a ujistěte se, že je vrták uprost ed čelistí.
• Umístěte klíč do očka (7) na kabelu, aby byl vždy po ruce. Nikdy nenechávejte klíč ve sklíčidle!
Poznámka: P ed vrtáním proveďte krátký test, abyste se ujistili, že vrták je vyst eděný a p ímý.
Nepoužívejte a vy aďte vrtáky, které jsou ohnuté nebo poškozené.

9
OBSLUHA
Ochranné pracovní pomůcky
• Noste ochranné pracovní rukavice.
• Používejte ochranné brýle. Odlétávající t ísky mohou způsobit zranění.
• Používejte ochranu sluchu proti zvýšenému hluku během práce.
• Používejte prachovou masku proti jemnému prachu.
Zkontrolujte, zda typ vidlice odpovídá typu zásuvky.
Údaje na štítku p ístroje musí souhlasit se skutečným napětím zdroje proudu.
Pozor! Nebezpečí zranění. Pře připojením vi lice se ujistěte, že spínač (9) není stlačený
nebo blokovaný aretačním tlačítkem (5) v zapnuté poloze. Během práce zamezte zakrytí
nebo ucpání větracích otvorů motoru.
Zapnutí
Stiskněte spínač (9) a držte jej. Počet otáček závisí na tlaku na spínač a poloze omezovače rychlosti (10) –
mírný tlak znamená nízké otáčky, silnější tlak znamená vyšší otáčky.
Vypnutí
Uvolněte spínač (9).
Zapnutí stálého cho u
Stiskněte spínač (9) nadoraz, zatlačte aretační tlačítko (5) a spínač uvolněte. Tím se spínač zablokuje
v zapnuté poloze. Aretace je možná pouze p i pravém chodu (vrtání).
Vypnutí stálého cho u
Opětovně stiskněte spínač (9) a uvolněte jej. P ístroj se zastaví.
Pozor! Nebezpečí zranění. Poku vrtačka vypa ne z rukou během stálého cho u,
zůstane zapnutá. Abyste ji bezpečně vypnuli, vytáhněte vi lici ze zásuvky.
Volba otáček
Maximální otáčky lze p ednastavit otáčením kolečka omezovače rychlosti (10). Spínač (9) pak může být
stlačen jen po nastavené maximum.
Směr otáčení R / L
P ístroj umožňuje chod vpravo i vlevo. Směr otáčení sklíčidla lze p epnout p epínačem (11) umístěným
nad hlavním spínačem. P ed změnou nastavení směru chodu vždy počkejte, až se p ístroj zastaví.
• Pravý chod: pro vrtání a zašroubování.
• Levý chod: pouze pro vyšroubování.
Poznámka: P i použití levého chodu je t eba sklíčidlo zvlášť pevně utáhnout, aby se zamezilo jeho
uvolnění. Levý chod nepoužívejte p i vrtání, protože by došlo k poškození vrtáku.

10
Vrtání / příklepové vrtání
P ístroj může vrtat buď s p íklepem, nebo bez něj. P íklepové vrtání je doporučeno pro beton, zdivo a
kámen a to vždy p i pravém chodu. P ed vypnutím nebo zapnutím p íklepu vždy počkejte, až se p ístroj
zastaví.
• Vrtání: p esuňte p epínač (4) do polohy označené symbolem „vrták“ .
• P íklepové vrtání: p esuňte p epínač (4) do polohy označené symbolem “kladivo” .
Pracovní pokyny:
• Vždy vyberte vhodný typ vrtáku pro opracovávaný materiál.
• Pro ocel použijte bezvadně naost ené vrtáky z rychlo ezné oceli.
• Zabraňte p eh átí vrtáku tím, že budete dělat p estávky pro ochlazení.
• Do obkladaček vrtejte nejd íve bez p íklepu a až po provrtání pokračujte s p íklepem.
• Pro šroubování používejte pouze nízké otáčky a režim vrtání.
• P i vrtání velkých otvorů je vhodné je p edvrtat menším vrtákem.

11
PÉČE, ÚDRŽBA A SKLADOVÁNÍ
Pozor! Nebezpečí zranění. Pře prová ěním jakékoli operace při ú ržbě vytáhněte vi lici
přívo ního kabelu ze zásuvky.
Pozor: Jiné ú ržbářské a opravářské práce, než uve ené v tomto návo u k použití, smí
prová ět jen autorizovaný servis výrobce. Při poškození přívo ního kabelu tohoto nástroje
smí kabel vyměnit pouze autorizovaný servis výrobce. Bezpečnost a provozní spolehlivost
lze garantovat pouze při používání originálních náhra ních ílů.
Přístroj je téměř bezú ržbový
• Větrací otvory se nesmí ucpat, udržujte p ístroj čistý.
• Zabraňte vniknutí vlhkosti dovnit p ístroje p i čištění.
• V rámci údržby se provádí pouze výměna opot ebených uhlíků (s požadavkem na výměnu
kontaktujte svého prodejce, p ípadně kvalifikovaného elektriká e).
Čištění
• P ístroj čistěte ihned po použití.
• Ot ete povrch p ístroje navlhčeným had íkem. Nepoužívejte čističe ani rozpouštědla, protože mohou
narušit materiály, ze kterých je p ístroj vyroben.
Uskla nění
• P ístroj skladujte na suchém, bezpečném místě a bez vloženého nástroje.
ŘEŠENÍ PROBLÉMŮ
Problém Možná příčina Řešení
Vrtačka nepracuje
Zásuvka není pod napětím
Zkontrolujte zásuvku a
jistič/chránič
Vadný kabel
Zkontrol
ujte kabel, není
-
li
rozpojený nebo vadný
P íliš silné vibrace Nesprávně upnutý nástroj
Zkontrolujte a upněte nástroj
správně
P eh átí motoru P etížení p ístroje silným
tlakem do práce
Oc
hla
ďte motor volnoběžným
chodem p i max. otáčkách po
dobu asi 3 minuty

12
TECHNICKÉ ÚDAJE
Příklepová vrtačka PATRIOT PV0900
Napájecí napětí 220-240 V
Síťový kmitočet 50-60 Hz
Jmenovitý p íkon 900 W
Počet otáček naprázdno 0-2800/min
Počet úderů 0-44800/min
Upínací rozsah sklíčidla 1,5-13 mm
Max. průměr vrtání, beton 13 mm
Max. průměr vrtání, ocel 10 mm
Max. průměr vrtání, d evo 20 mm
Hmotnost 2,5 kg
T ída ochrany II
Hluk a vibrace
Deklarovaná úroveň hluku a vibrací byla mě ena v souladu se standardní zkušební metodou p edepsanou
normou EN 60745 a může být použita pro srovnání jednotlivých ná adí mezi sebou. Deklarovaná úroveň
vibrací může být také použita k p edběžnému stanovení expozice.
Upozornění! Hodnota vibrací p i aktuálním použití elektrického ná adí se může lišit od deklarované
hodnoty v závislosti na způsobu, jakým se ná adí používá. Úroveň vibrací může být vzhledem k uvedené
hodnotě vyšší.
P i stanovení doby působení vibrací, z důvodu určení bezpečnostních opat ení podle na ízení 2002/44/ES
k ochraně osob pravidelně používajících elektrické ná adí v zaměstnání, odhad expozice vibracím, by se
měly zvážit, skutečné podmínky použití a způsob, jakým se ná adí se používá, včetně zohlednění všech
částí pracovního cyklu, jako je nap íklad doba, kdy je ná adí vypnuto a kdy běží naprázdno kromě času
spuštění.
Hladina akustického tlaku L
pA
= 92 dB(A)
Hladina akustického výkonu L
wA
= 103 dB(A)
Nejistota mě ení K = 3 dB (A)
Úroveň vibrací a
hID
= 10,79 m/s
2
(vrtání s p íklepem v betonu)
Úroveň vibrací a
hD
= 2,30 m/s
2
(vrtání v kovu)
Nejistota mě ení K = 1,5 m/s
2
LIKVIDACE
Obal se skládá z ekologických materiálů, které lze v komunálních sběrných dvorech
odevzdat k recyklaci.
Elektrické nářa í neo hazujte o omovního o pa u!
V souladu s evropskou směrnicí č. 2012/19/EU musí být opot ebované elektrické ná adí shromažďováno
odděleně a odevzdáno k ekologické recyklaci. Informace o možnostech likvidace vysloužilého p ístroje
vám podá obecní nebo městská správa.

13
ZÁRUČNÍ PODMÍNKY
Záruční doba je uvedena na prodejním dokladu, nejméně však 24 měsíců, a začíná dnem p evzetí
výrobku, což je t eba prokázat originálním prodejním dokladem. Záruka se nevztahuje na běžné
opot ebení výrobku a jeho součástek (nap . postupný pokles kapacity baterií) a na škody vzniklé
v důsledku nerespektování návodu k použití, používání nesprávného p íslušenství, cizího zásahu a oprav
za použití neoriginálních dílů, v důsledku použití násilí, úderu nebo rozbití a svévolného p etížení motoru.
V rámci záruky se provádí pouze výměna celého výrobku, p ípadně baterie p i jejím selhání.
EU PROHLÁŠENÍ O SHODĚ
My, Mountfield a.s., Mirošovická 697, CZ-251 64 Mnichovice, tímto prohlašujeme na svou výlučnou
odpovědnosti, že produkt:
ruční příklepová vrtačka Patriot PV0900
je ve shodě s požadavky evropských směrnic
2006/42/EC (Směrnice pro strojní za ízení)
2014/35/EU (Směrnice ES o nízkém napětí)
2014/30/EU (Elektromagnetická kompatibilita)
2011/65/EU (Směrnice o omezení používání nebezpečných látek)
Posouzení shody bylo provedeno podle následujících norem
EN 62841-1:2015+AC:2015
EN 62841-2-1:2018
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
Mnichovice, 24. 08. 2020
Mgr. Michal Pobežal
generální editel Mountfield a.s.
15

14
SK Preklad pôvodného návodu na použitie
SK - OBSAH
Úvod ........................................................................................................................................... 14
Použitie ....................................................................................................................................... 14
Popis príklepovej vŕtačky ............................................................................................................ 15
Použité bezpečnostné symboly .................................................................................................. 15
Bezpečnostné pokyny ................................................................................................................. 16
Zostavenie a príprava ................................................................................................................. 19
Obsluha ....................................................................................................................................... 20
Starostlivosť, údržba a skladovanie ............................................................................................ 22
Riešenie problémov .................................................................................................................... 22
Technické údaje .......................................................................................................................... 23
Likvidácia .................................................................................................................................... 23
Záručné podmienky .................................................................................................................... 24
EU vyhlásenie o zhode ................................................................................................................ 24
ÚVOD
Ďakujeme, že ste sa rozhodli pre túto príklepovú vŕtačku a veríme, že vám bude dobre slúžiť. Zariadenie
spĺňa náročné požiadavky na elektrické náradie a jedná sa o neoceniteľného pomocníka.
Tento návod na použiti
e slúži k spoznaniu el
ektrického náradia a jeho vlastností, a opisuje
určený spôsob použitia a nebezpečenstvá spojené s jeho použitím. Návod na obsluhu
obsahuje dôležité informácie, ako náradie odborne a hospodárne využívať, a tým sa
vyvarovať úrazom, vyhnúť sa opravám a zvýšiť spoľahlivosť a životnosť náradia.
Návod na použitie musí byť vždy k dispozícii v mieste použitia náradia. Uchovávajte tento návod na
použitie vždy spolu s príklepovou vŕtačkou. Vŕtačku požičiavajte iba osobám, ktoré sú oboznámené s jej
použitím, a súčasne s vŕtačkou odovzdajte aj návod na použitie. Návod na použitie si musí prečítať a
dodržiavať každá osoba, ktorá pracuje s týmto náradím.
Poznámka:
Ilustrácie a špecifikácie uvedené v tomto návode nie sú záväzné a môžu sa od dodaného výrobku líšiť.
Zobrazené alebo popísané príslušenstvo nemusí byť súčasťou dodávky zariadenia. Výrobca si vyhradzuje
právo na vykonávanie zmien v zmysle ďalšieho vývoja bez predchádzajúceho upozornenia.
POUŽITIE
Zariadenie je určené pre príklepové vŕtanie do muriva, betónu a kameňa a tiež vŕtanie bez príklepu do
dreva, kovu, plastu a keramiky. Je tiež vhodné pre skrutkovanie.
Dodržiavajte pokyny k typom vrtákov. Zariadenie je vybavené skľučovadlom s ozubeným vencom pre
vrtáky s valcovou stopkou.
Zariadenie je určené pre súkromné použitie v suchých priestoroch. Akékoľvek iné použitie alebo úprava
zariadenia predstavujú závažné nebezpečenstvo poranenia. Za škody, ktoré vzniknú pri použití v rozpore
s určením, nenesie výrobca zodpovednosť.

15
POPIS PRÍKLEPOVEJ VŔTAČKY
1
Skľučovadlo
2 Kľúč
3 Prídavná rukoväť
4 Prepínač vŕtania / vŕtania s príklepom
5 Aretačné tlačidlo
6 Napájací kábel
7 Pútko pre kľúč
8 Očko pre zavesenie
9 Spínač
10 Obmedzovač rýchlosti
11 Prepínač ľavého / pravého chodu
P
r
í avná r
uko
vä
ť (Obráz
o
k A)
a1. Hĺbkový doraz
a2. Zaistenie hĺbkového dorazu
a3. Objímka rukoväte
a4. Rúčka
a5. Krytka
Poznámka: vrtáky nie sú súčasťou balenia.
POUŽITÉ BEZPEČNOSTNÉ SYMBOLY
Pozor! / Výstraha! Používajte prachovú masku!
Prečítajte si návod na použitie! Používajte ochranu sluchu!
Noste pracovné ochranné rukavice! Používajte ochranu očí!

16
BEZPEČNOSTNÉ POKYNY
Všeobecné bezpečnostné pokyny pre elektrické nára ie
Výstraha! Prečítajte si všetky bezpečnostné varovania a pokyny. Opomenutie pri
o ržiavaní týchto bezpečnostných upozornení a pokynov môže viesť k úrazu elektrickým
prú om, ku vzniku požiaru a / alebo k vážnemu zraneniu osôb.
Uchovajte si všetky pokyny a návo pre bu úce použitie.
V týchto bezpečnostných upozorneniach používaný pojem „elektrické náradie“ sa vzťahuje na elektrické
náradie napájané zo siete (so sieťovými káblami) a na elektrické náradie napájané akumulátormi (bez
sieťových káblov).
1) Bezpečnosť na pracovisku
a) U ržujte svoje pracovisko čisté a obre osvetlené. Neporiadok alebo neosvetlené pracovisko môžu
zapríčiniť nehody.
b) S elektrickým nára ím nepracujte v prostre í s nebezpečenstvom výbuchu, v ktorom sa vyskytujú
horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu prach alebo pary
zapáliť.
c) Dbajte na to, aby pri práci s elektrickým nára ím boli eti a iné osoby v bezpečnej vz ialenosti. V
prípade odvrátenia pozornosti môžete stratiť kontrolu nad vykonávanou činnosťou.
2) Elektrická bezpečnosť
a) Vi lica prívo u elektrického nára ia musí konštrukciou zo pove ať sieťovej zásuvke. Vi licu
prívo u v žia nom prípa e neupravujte. Nepoužívajte žia ne zásuvkové a aptéry spoločne s
nára ím, ktoré má ochranný vo ič. Neupravené vidlice a zodpovedajúce zásuvky znižujú riziko úrazu
elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi ako napr. potrubie, telesá ústre ného
kúrenia, sporáky a chla ničky. V prípade, že je telo uzemnené, je riziko úrazu elektrickým prúdom
vyššie.
c) Elektrické nára ie nevystavujte ažďu alebo mokrému prostre iu. Vniknutie vody do elektrického
náradia zvyšuje riziko úrazu elektrickým prúdom.
d) Nepoužívajte prívo ný kábel na iné účely. Nik y nenoste ani neťahajte elektrické nára ie za
prívo ný kábel, ani za neho nára ie nevešajte. Nevyťahujte vi licu zo zásuvky ťahom za kábel.
Chráňte kábel pre vysokými teplotami, olejom, ostrými hranami alebo pohyblivými časťami
nára ia. Poškodené alebo pokrútené káble zvyšujú nebezpečenstvo úrazu elektrickým prúdom.
e) Ak s elektrickým nára ím pracujete vonku, používajte len také pre lžovacie káble, ktoré sú určené
na použitie vonku. Použitie kábla určeného na použitie vonku znižuje riziko úrazu elektrickým
prúdom.
f) Ak sa ne á vyhnúť použitiu elektrického nára ia vo vlhkom prostre í, používajte napájanie
chránené prú ovým chráničom (RCD). Používanie prúdového chrániča znižuje nebezpečenstvo úrazu
elektrickým prúdom.
3) Bezpečnosť osôb
a) Pri používaní elektrického nára ia buďte pozorní, ávajte pozor na to, čo robíte, pristupujte k práci
s elektrickým nára ím s rozvahou. Nepoužívajte elektrické nára ie, ak ste unavení alebo ak ste po
vplyvom rog, alkoholu alebo liekov. Chvíľa nepozornosti pri práci s elektrickým náradím môže mať
za následok vážne zranenia.
b) Používajte osobné ochranné prostrie ky. Vž y noste ochranné pracovné rukavice a ochranu očí.
Používanie osobných ochranných prostriedkov ako je respirátor, protišmyková bezpečnostná obuv,

17
ochranná prilba alebo protihluková ochrana sluchu, vždy podľa druhu a použitia elektrického náradia,
znižuje riziko zranenia.
c) Pre chá zajte náho nému uve eniu nára ia o prevá zky. Skontrolujte, či je elektrické nára ie
vypnuté skôr, než ho pripojíte k sieti a / alebo zasuniete akumulátor, uchopíte alebo ponesiete.
Prenášanie náradia s prstom na spínači alebo zapájanie vidlice do zásuvky so zapnutým spínačom
môže byť príčinou nehôd.
d) Pre zapnutím nára ia o stráňte z jeho blízkosti všetky nastavovacie nástroje alebo kľúče. Nástroj
alebo kľúč, ktorý sa nachádza v rotujúcej časti náradia, môže spôsobiť zranenie.
e) Pracujte len tam, kam bezpečne osiahnete. Vyhýbajte sa nezvyčajnému ržaniu tela. Dbajte na
stabilný postoj a vž y u ržiavajte rovnováhu. Budete tak elektrické náradie lepšie kontrolovať v
nečakaných situáciách.
f) Noste vho né oblečenie. Nenoste voľné oblečenie alebo oz oby. Dbajte na to, aby vaše vlasy,
o ev a rukavice boli v bezpečnej vz ialenosti o pohyblivých ielcov. Voľné oblečenie, ozdoby
alebo dlhé vlasy sa môžu do pohyblivých dielcov zachytiť.
g) Ak je možné použiť zaria enie na o sávanie prachu a záchytné zaria enie, skontrolujte, či sú tieto
zapojené a správne použité. Použitie zariadenia na odsávanie prachu môže znížiť ohrozenie
prachom .
h) Obsluha nesmie opustiť, aby sa z ôvo u rutiny, ktorá vychá za z častého používania nára ia,
stala samoľúbou a začala ignorovať zása y bezpečnosti nára ia. Neopatrná činnosť môže v zlomku
sekundy spôsobiť závažné poranenie.
4) Používanie a ošetrovanie elektrického nára ia
a) Nára ie nepreťažujte. Na svoju prácu používajte vž y na to určené elektrické nára ie. Správne
zvolené elektrické náradie bude lepšie a bezpečnejšie vykonávať prácu, na ktorú bolo skonštruované.
b) Nepoužívajte elektrické nára ie, ktoré sa ne á zapnúť alebo vypnúť spínačom. Elektrické náradie,
ktoré sa nedá ovládať spínačom, je nebezpečné a treba ho nechať opraviť.
c) Vytiahnite vi licu zo zásuvky alebo vyberte akumulátor pre tým, ako bu ete vykonávať
nastavenie elektrického nára ia, vymieňať príslušenstvo alebo nára ie o ložíte. Toto
bezpečnostné opatrenie zabraňuje neúmyselnému spusteniu náradia.
d) Nepoužívané elektrické nára ie uchovávajte mimo osahu etí. Ne ovoľte pracovať s nára ím
osobám, ktoré nie sú s ním oboznámené alebo ktoré nečítali tieto pokyny. Elektrické náradie je
nebezpečné, ak ho používajú neskúsené osoby.
e) O nára ie sa starostlivo starajte. Kontrolujte, či pohyblivé časti bezchybne fungujú a nezasekávajú
sa. Sústreďte sa na praskliny alebo poško enia, ktoré môžu ohroziť bezpečnú funkciu elektrického
nára ia. Poško ené ielce nechajte pre použitím nára ia vymeniť. Mnohé nehody majú svoju
príčinu v nedostatočne udržiavanom elektrickom náradí.
f) Rezné nástroje u ržiavajte ostré a čisté. Pozorne ošetrované rezné nástroje s ostrými reznými
hranami sa menej zasekávajú a ľahšie sa vedú.
g) Používajte elektrické nára ie, príslušenstvo, pracovné nástroje atď. po ľa týchto pokynov a tak,
ako je to pre tento špeciálny typ nára ia pre písané. Pritom zohľa nite pracovné po mienky a
činnosť. Používanie elektrického náradia na iné ako určené účely môže viesť k nebezpečným
situáciám.
h) Rukoväte a povrchy na uchopenie je treba u ržiavať suché, čisté a bez mastnoty. Šmykľavé
rukoväte a povrchy na uchopenie neumožňujú v neočakávaných situáciách bezpečné držanie a
kontrolu náradia.
5) Servis
a) Svoje elektrické nára ie nechajte opravovať iba kvalifikovanéj osobe, ktorá bu e používať
originálne náhra né ielce. Tým zabezpečíte, že zostane zachovaná úroveň bezpečnosti elektrického
náradia ako pred opravou.

18
BEZPEČNOSTNÉ POKYNY PRE VŔTAČKY
1) Bezpečnostné pokyny pre všetky pracovné činnosti
Pri príklepovom vŕtaní noste ochranu sluchu. Hluk môže spôsobiť stratu sluchu.
Používajte pomocné rža lá o ávané so zaria ením. Strata kontroly môže spôsobiť úrazy.
Zaria enie ržte na izolovaných rža lách, keď vykonávate práce, pri ktorých použitý nástroj sa môže
ostať o styku s elektrickým ve ením alebo vlastnou sieťovou šnúrou. Dotyk na elektrické vedenie
pod napätím môže spojiť s napätím tiež kovové časti zariadenia a tak môže nastať úraz elektrickým
prúdom.
Pre vyhľa ávanie skrytých rozvo ných ve ení používajte vho né vyhľa ávacie prístroje, alebo sa
informujte v miestnej rozvo nej spoločnosti. Kontakt s vedeniami elektrického prúdu môže spôsobiť
úraz a oheň, kontakt s plynovým vedením môže spôsobiť výbuch. Poškodené vodovodné potrubia môžu
spôsobiť poškodenie majetku alebo elektrický úraz.
Ruky nemajte v blízkosti otáčajúcich sa častí. Skôr než elektrické nára ie o ložíte, počkajte, kým sa
nezastaví. Je nebezpečenstvo poranenia.
Ne otýkajte sa používaného nára ia alebo obrábaných pre metov bezprostre ne po opracovaní. Časti
môžu byť ešte horúce a môžu spôsobiť popáleniny.
Elektrické nára ie okamžite vypnite, keď ôj e k zablokovaniu nástroja kvôli preťaženiu či vzpriečeniu
v obrobku. Očakávajte náhly točivý moment ako možnú reakciu nára ia. Strata kontroly môže spôsobiť
úrazy.
Zaistite pohyblivé obrábané pre mety upínacími prípravkami. Obrábaný predmet držaný v ruke sa
môže vyšmyknúť a ohroziť vašu bezpečnosť.
Pri práci s nára ím ho ržte pevne oboma rukami a zaujmite pevný postoj. Pri použití oboch rúk je
náradie vedené bezpečnejšie.
2) Bezpečnostné pokyny v prípa e použitia lhých vrtákov
Nik y nepoužívajte stroj na vyššie otáčky, než sú maximálne menovité otáčky vrtáka. Pri vyšších
otáčkach je pravdepodobné, že sa vrták ohne, ak sa nechá točiť voľne bez toho, aby bol v kontakte s
obrobkom, čo môže viesť k poraneniu osôb.
Na začiatku vŕtania je nutné mať vž y nízke otáčky a špička vrtáka sa musí otýkať obrobku. Pri vyšších
otáčkach je pravdepodobné, že sa vrták ohne, ak sa nechá točiť voľne bez toho, aby bol v kontakte
s obrobkom, čo môže viesť k poraneniu osôb.
Je nutné tlačiť iba v priamom smere s vrtákom a nesmie sa pôsobiť na merným tlakom. Vrtáky sa
môžu ohnúť a môžu prasknúť alebo spôsobiť stratu kontroly, čo môže viesť k poraneniu osôb.

19
ZOSTAVENIE A PRÍPRAVA
Pozor! Nebezpečenstvo zranenia. Pre vykonávaním akejkoľvek operácie vytiahnite
vi licu prívo ného kábla zo zásuvky!
Prí avná rukoväť (viď Obrázok A)
Vždy používajte prídavnú rukoväť (3). Rukoväť poskytuje dodatočný úchopový bod a zvyšuje bezpečie. Je
vhodná pre ľavákov i pravákov.
• Uvoľnite objímku rukoväte (a3) otáčaním spodnej rúčky (a4) proti smeru hodinových ručičiek.
• Navlečte objímku cez skľučovadlo (1) až na krk vŕtačky a natočte rukoväť do vyhovujúcej polohy.
Rukoväť môže byť na krku nasadená ľubovoľne tak, aby vyhovovala pravákom i ľavákom.
• Zaistite rukoväť utiahnutím rúčky (4a) v smere hodinových ručičiek.
Hĺbkový oraz (viď Obrázok A)
• Uvoľnite zaistenie dorazu (a2) a do otvoru zasuňte hĺbkový doraz (a1).
• Hĺbku vŕtania nastavíte ako rozdiel medzi špičkou vrtáku a koncom hĺbkového dorazu.
• Zatlačte na zaistenie dorazu (a2), tým sa hĺbkový doraz znehybní.
Informácie k vrtákom
Zariadenie používa výmenné vrtáky s valcovou stopkou s priemerom 1,5-13 mm a je vybavené
skľučovadlom s ozubeným vencom. Je možné použiť aj vrtáky so šesťhrannou ¼” stopkou (6,35 mm).
Vždy používajte vrták určený pre typ opracovávaného materiálu.
Pozor! Nebezpečenstvo zranenia. Pri výmene vrtáku používajte rukavice. Vrták a
skľučova lo sa môžu silne zahriať, najmä pri lhotrvajúcom príklepovom vŕtaní.
Upnutie vrtáku
• Uvoľnite skľučovadlo (1) nasadením kľúča (2) do jedného z otvorov po obvode skľučovadla a
otáčaním kľúča proti smeru hodinových ručičiek. Čeľuste skľučovadla sa rozovrú.
• Vložte vrták do čeľustí a skľučovadlo rovnomerne utiahnite otáčaním kľúča (2) v smere hodinových
ručičiek. Skľučovadlo pevne dotiahnite a uistite sa, že je vrták uprostred čeľustí.
• Umiestnite kľúč do očka (7) na kábli, aby bol vždy po ruke. Nikdy nenechávajte kľúč v skľučovadle!
Poznámka: Pred vŕtaním vykonajte krátky test, aby ste sa uistili, že vrták je vystredený a priamy.
Nepoužívajte a vyraďte vrtáky, ktoré sú ohnuté alebo poškodené.

20
OBSLUHA
Ochranné pracovné pomôcky
• Noste ochranné pracovné rukavice.
• Používajte ochranné okuliare. Odlietavajúce triesky môžu spôsobiť zranenia.
• Používajte ochranu sluchu proti zvýšenému hluku počas práce.
• Používajte prachovou masku proti jemnému prachu.
Skontrolujte, či typ vidlice zodpovedá typu zásuvky.
Údaje na štítku zariadenia musia súhlasiť so skutočným napätím zdroja prúdu.
Pozor! Nebezpečenstvo zranenia. Pre pripojením vi lice sa uistite, že spínač (9) nie je
stlačený alebo blokovaný aretačným tlači lom (5) v zapnutej polohe. Počas práce
zabráňte zakrytiu alebo upchatiu vetracích otvorov motora.
Zapnutie
Stlačte spínač (9) a držte ho. Počet otáčok závisí na tlaku na spínač a polohe obmedzovača rýchlosti (10) –
mierny tlak znamená nízke otáčky, silnejší tlak znamená vyššie otáčky.
Vypnutie
Uvoľnite spínač (9).
Zapnutie stáleho cho u
Stlačte spínač (9) na doraz, zatlačte aretačné tlačidlo (5) a spínač uvoľnite. Tým sa spínač zablokuje
v zapnutej polohe. Aretácia je možná len pri pravom chode (vŕtanie).
Vypnutie stáleho cho u
Opätovne stlačte spínač (9) a uvoľnite ho. Zariadenie sa zastaví.
Pozor! Nebezpečenstvo zranenia. Ak vŕtačka vypa ne z rúk počas stáleho cho u,
zostane zapnutá. Aby ste ju bezpečne vypli, vytiahnite vi licu zo zásuvky.
Voľba otáčok
Maximálne otáčky je možné prednastaviť otáčaním kolieska obmedzovača otáčok (10). Spínač (9) potom
môže byť stlačený len po nastavené maximum.
Smer otáčania R / L
Zariadenie umožňuje chod vpravo i vľavo. Smer otáčania skľučovadla je možné prepnúť prepínačom (11)
umiestneným nad hlavným spínačom. Pred zmenou nastavenia smeru chodu vždy počkajte, než sa
zariadenie zastaví.
• Pravý chod: pre vŕtanie a zaskrutkovanie.
• Ľavý chod: iba pre vyskrutkovanie.
Poznámka: Pri použití ľavého chodu je potrebné skľučovadlo zvlášť pevne utiahnuť, aby sa zamedzilo
jeho uvoľneniu. Ľavý chod nepoužívajte pri vŕtaní, pretože by došlo k poškodeniu vrtáku.
