Patriot AV0108 User manual

1
AV0108
AKU
VRTAČ
KA
NÁVOD K POUŽITÍ
AKU
VŔTAČ
KA
NÁVOD NA POUŽITIE
C
ORDLESS
DRILL
DRIVER
USERS MANUAL
Pozor: Před použitím nářadí si pozorně přečtěte tento návod k použití!
Pozor: Pred použitím tohto náradia si pozorne prečítajte tento návod na použitie!
Warning: Read carefully operating instructions before using this tool!
Mountfield a.s., Mirošovická 697
CZ-25164 Mnichovice
04/2021 – No.728E

2

3

4
CZ Původní návod k použití
CZ - OBSAH
Úvod ............................................................................................................................................. 4
Použití ........................................................................................................................................... 4
Popis akuvrtačky ........................................................................................................................... 5
Použité bezpečnostní symboly ..................................................................................................... 5
Bezpečnostní pokyny .................................................................................................................... 6
Sestavení a příprava ..................................................................................................................... 9
Obsluha ....................................................................................................................................... 11
Péče, údržba a skladování .......................................................................................................... 13
Řešení problémů ........................................................................................................................ 13
Technické údaje .......................................................................................................................... 14
Likvidace ..................................................................................................................................... 14
Záruční podmínky ....................................................................................................................... 15
EU prohlášení o shodě ................................................................................................................ 15
ÚVOD
Děkujeme, že jste se rozhodli pro tuto akuvrtačku a věříme, že vám bude dobře sloužit. Přístroj splňuje
náročné požadavky na elektrické nářadí a jedná se o neocenitelného pomocníka.
Tento návod k použití slouží k poznání elektrického nářadí a jeho vlastností, a popisuje
určený způsob použití a nebezpečí spojená s jeho použitím. Návod k obsluze obsahuje
důležité informace, jak nářadí odborně a hospodárně využívat, a tím se vyvarovat úrazům,
vyhnout se opravám a zvýšit spolehlivost a životnost nářadí.
Návod k použití musí být vždy k dispozici v místě použití nářadí. Uchovávejte tento návod k použití vždy
spolu s akuvrtačkou. Akuvrtačku půjčujte pouze osobám, které jsou seznámeny s jejím použitím, a
současně s akuvrtačkou předejte také návod k použití. Návod k použití si musí přečíst a dodržovat každá
osoba, která pracuje s tímto nářadím.
Poznámka:
Ilustrace a specifikace uvedené v tomto návodu nejsou závazné a mohou se od dodaného výrobku lišit.
Zobrazené nebo popsané příslušenství nemusí být součástí dodávky přístroje.
Výrobce si vyhrazuje právo na provádění změn ve smyslu dalšího vývoje bez předchozího upozornění.
POUŽITÍ
Přístroj je určen pro vrtání a šroubování do kovu, dřeva a plastu.
Dodržujte pokyny k typům vrtáků/nástrojů. Přístroj je vybaven rychloupínacím sklíčidlem pro vrtáky
s válcovou stopkou.
Přístroj je určen pro soukromé použití v suchých prostorách. Jakékoli jiné použití nebo úprava přístroje
představují závažné nebezpečí zranění. Za škody, které vzniknou při použití v rozporu s určením, nenese
výrobce odpovědnost.

5
POPIS AKUVRTAČKY
Obrázek A
1 Rychloupínací sklíčidlo
2 Volič utahovacího momentu
3 Přepínač rychlosti
4 Ukazatel stavu akumulátoru
5 Přepínač levého / pravého chodu
6 Uvolnění akumulátoru
7 Akumulátor
8 Spínač
9 LED přísvit
Obrázek
B
1 Rychloupínací sklíčidlo
10 Magnetický adaptér pro bity
11 Šroubovací bity
Obrázek C
7 Akumulátor
12 Nabíjecí základna
13 Nabíječka
14 Ukazatel stavu nabíjení
Poznámka: součástí kufříkového balení je magnetický adaptér a 6 ks šroubovacích bitů.

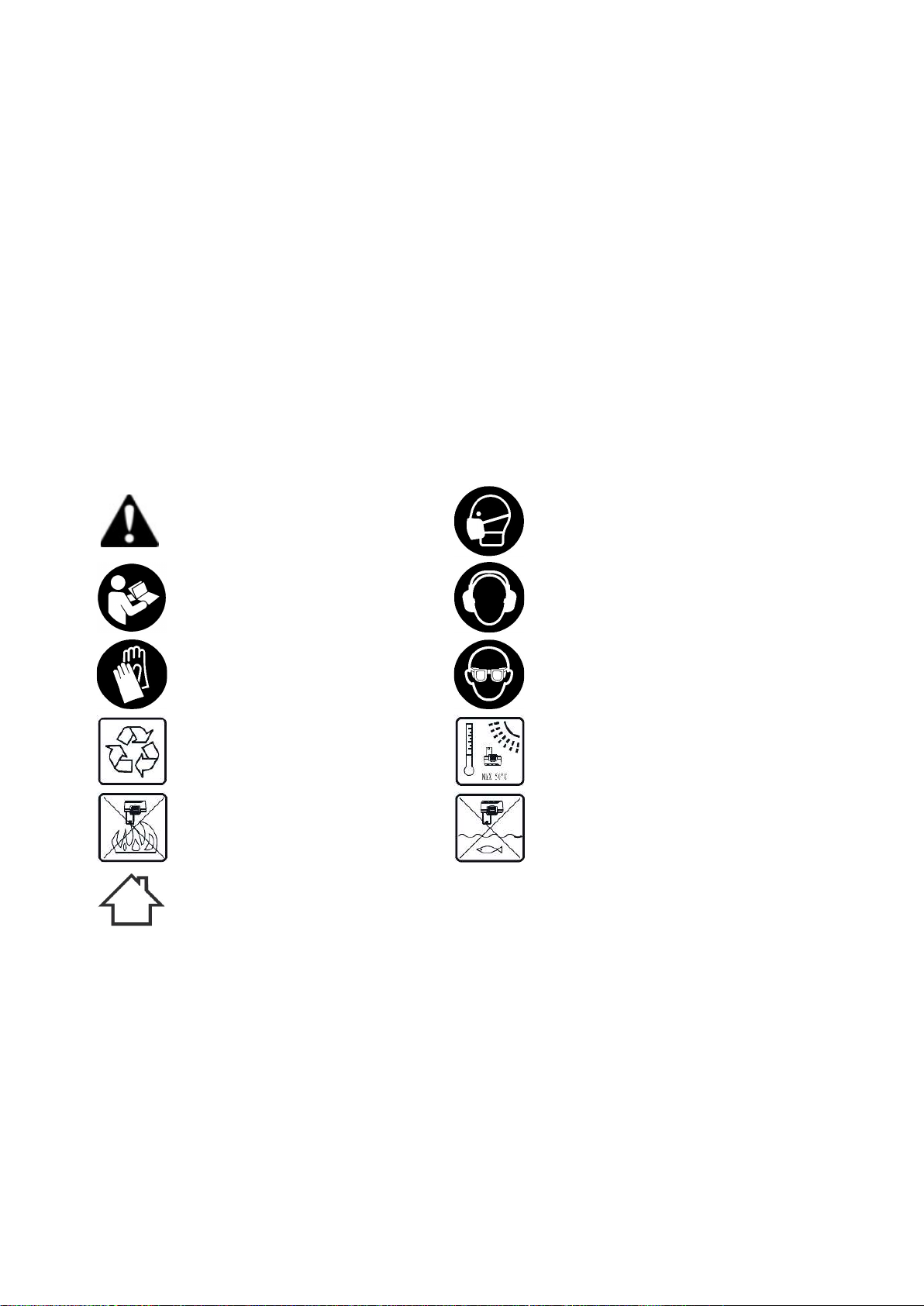

POUŽITÉ BEZPEČNOSTNÍ SYMBOLY
Pozor! / Výstraha!
Používejte prachovou masku!
Přečtěte si návod k použití! Používejte ochranu sluchu!
Noste pracovní ochranné rukavice! Používejte ochranu očí!
Recyklujte Chraňte před teplotami nad 50°C
Nevhazujte do ohně/ nespalujte Chraňte před vlhkem
Pouze pro vnitřní použití

6
BEZPEČNOSTNÍ POKYNY
Všeobecné bezpečnostní pokyny pro elektrické nářadí
Výstraha! Pročtěte si všechna bezpečnostní upozornění a pokyny. Opomenutí při dodržování
těchto bezpečnostních upozornění a pokynů může vést k úrazu elektrickým proudem, ke
vzniku požáru a/nebo k vážnému zranění osob.
Uschovejte si všechny pokyny a návod pro budoucí použití.
V těchto bezpečnostních upozorněních používaný pojem „elektrické nářadí“ se vztahuje na elektrické
nářadí napájené ze sítě (se síťovými kabely) a na elektrické nářadí napájené akumulátory (bez síťových
kabelů).
1) Bezpečnost na pracovišti
a) Udržujte svoje pracoviště čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou
zapříčinit nehody.
b) S elektrickým nářadím nepracujte v prostředí s nebezpečím výbuchu, ve kterém se vyskytují
hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry
zapálit.
c) Dbejte na to, aby při práci s elektrickým nářadím byly děti a jiné osoby v bezpečné vzdálenosti.
V případě odvrácení pozornosti můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Vidlice přívodu elektrického nářadí musí konstrukcí odpovídat síťové zásuvce. Vidlici přívodu
v žádném případě neupravujte. Nepoužívejte žádné zásuvkové adaptéry společně s nářadím, které
má ochranný vodič. Neupravené vidlice a odpovídající zásuvky snižují riziko úrazu elektrickým
proudem.
b) Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy jako např. potrubí, tělesa ústředního
topení, sporáky a chladničky. V případě, že je tělo uzemněno, je riziko úrazu elektrickým proudem
vyšší.
c) Elektrické nářadí nevystavujte dešti nebo mokrému prostředí. Vniknutí vody do elektrického nářadí
zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte přívodní kabel k jiným účelům. Nikdy nenoste ani netahejte elektrické nářadí za
přívodní kabel, ani za něj nářadí nezavěšujte. Nevytahujte vidlici ze zásuvky tahem za kabel.
Chraňte kabel před vysokými teplotami, olejem, ostrými hranami nebo pohyblivými částmi nářadí.
Poškozené nebo pokroucené kabely zvyšují nebezpečí úrazu elektrickým proudem.
e) Pokud s elektrickým nářadím pracujete venku, používejte pouze takové prodlužovací kabely, které
jsou určené k použití venku. Použití kabelu určeného k použití venku snižuje riziko úrazu elektrickým
proudem.
f) Pokud se nedá vyhnout použití elektrického nářadí ve vlhkém prostředí, používejte napájení
chráněné proudovým chráničem (RCD). Používání proudového chrániče snižuje nebezpečí úrazu
elektrickým proudem.
3) Bezpečnost osob
a) Při používání elektrického nářadí buďte pozorní, dávejte pozor na to, co děláte, přistupujte k práci
s elektrickým nářadím s rozvahou. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod
vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektrickým nářadím může mít za
následek vážná zranění.
b) Používejte osobní ochranné prostředky. Vždy noste ochranné pracovní rukavice a ochranu očí.
Používání osobního ochranných prostředků jako je maska proti prachu, protismyková bezpečnostní
obuv, ochranná přilba nebo protihlukové ochrany sluchu, vždy podle druhu a použití elektrického
nářadí, snižuje riziko zranění.

7
c) Předcházejte náhodnému uvedení nářadí do provozu. Zkontrolujte, zda je elektrické nářadí
vypnuté dříve, nežli ho připojíte k síti a/nebo zasunete akumulátor, uchopíte nebo ponesete.
Přenášení nářadí s prstem na spínači nebo zapojování vidlice do zásuvky se zapnutým spínačem může
být příčinou nehod.
d) Před zapnutím nářadí odstraňte z jeho blízkosti všechny seřizovací nástroje nebo klíče. Nástroj
nebo klíč, který se nachází v rotující části nářadí, může způsobit zranění.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vyhýbejte se nezvyklému držení těla. Dbejte na
stabilní postoj a vždycky udržujte rovnováhu. Budete tak elektrické nářadí lépe kontrolovat
v nečekaných situacích.
f) Noste vhodné oblečení. Nenoste volné oblečení nebo ozdoby. Dbejte, aby vaše vlasy, oděv a
rukavice byly v bezpečné vzdálenosti od pohyblivých dílů. Volné oblečení, ozdoby nebo dlouhé vlasy
se mohou do pohyblivých dílů zachytit.
g) Pokud je možné použít zařízení k odsávání prachu a záchytná zařízení, zkontrolujte, zda jsou tato
zapojená a správně použitá. Použití zařízení k odsávání prachu může snížit ohrožení prachem.
4) Používání a ošetřování elektrického nářadí
a) Nářadí nepřetěžujte. Ke své práci používejte vždy k tomu určené elektrické nářadí. Správně zvolené
elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které se nedá zapnout nebo vypnout spínačem. Elektrické nářadí,
které se nedá ovládat spínačem, je nebezpečné a je zapotřebí ho nechat opravit.
c) Vytáhněte vidlici ze zásuvky anebo vyjměte akumulátor předtím, než budete provádět nastavení
elektrického nářadí, vyměňovat příslušenství nebo nářadí odložíte. Toto bezpečnostní opatření
zabraňuje neúmyslnému spuštění nářadí.
d) Nepoužívané elektrické nářadí uchovávejte mimo dosah dětí. Nedovolte pracovat s nářadím
osoby, které nejsou s ním seznámené nebo které nečetly tyto pokyny. Elektrické nářadí je
nebezpečné, pokud ho používají nezkušené osoby.
e) O nářadí se pečlivě starejte. Kontrolujte, zda pohyblivé části bezchybně fungují a nezasekávají se.
Soustřeďte se na praskliny nebo poškození, které mohou ohrozit bezpečnou funkci elektrického
nářadí. Poškozené díly nechte před použitím nářadí vyměnit. Mnohé nehody mají svou příčinu v
nedostatečně udržovaném elektrickém nářadí.
f) Řezné nástroje udržujte ostré a čisté. Pozorně ošetřované řezné nástroje s ostrými řeznými hranami
se méně zasekávají a lehčeji se vedou.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. podle těchto pokynů a tak, jako
je to pro tento speciální typ nářadí předepsané. Přitom zohledněte pracovní podmínky a
prováděnou činnost. Používání elektrického nářadí na jiné než určené účely může vést
k nebezpečným situacím.
5) Použití nářadí s akumulátorem a zacházení s ním
a) Akumulátorové články nabíjejte jen v nabíječkách, které byly výrobcem doporučeny. Pro nabíječku,
která se hodí pro určitý druh akumulátoru, existuje nebezpečí požáru, použije-li se s jiným
akumulátorem.
b) Do elektrického nářadí použijte jen akumulátory pro něj určené. Použití jiných akumulátorů může
vést k poranění a nebezpečí požáru.
c) Chraňte nepoužívaný akumulátor od kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo
jiných drobných kovových předmětů, které by mohly způsobit přemostění kontaktů. Zkrat mezi
kontakty akumulátoru může způsobit popáleniny nebo oheň.
d) Při chybném použití může z akumulátoru uniknout kapalina. Vyhněte se kontaktu s ní. Při
náhodném kontaktu opláchněte pokožku vodou. Dostane-li se kapalina do očí, vyhledejte navíc
lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo
popáleniny.

8
6) Servis
Opravy svého elektrické nářadí svěřte pouze kvalifikované osobě, která bude používat originální
náhradní díly. Tím zajistíte, že zůstane zachovaná stejná úroveň bezpečnosti elektrického nářadí jako
před opravou.
BEZPEČNOSTNÍ POKYNY PRO VRTAČKY
Při práci držte přístroj na izolovaných úchopných plochách, může-li dojít k tomu, že použitý nástroj
zasáhne skrytá napěťová vedení nebo vlastní síťový kabel. Při kontaktu s napěťovým vedením mohou
být kovové součásti přístroje vystaveny elektrickému proudu, a může proto dojít k úrazu elektrickým
proudem.
Používejte vhodná vyhledávací zařízení, pomocí nichž vyhledáte skryté napájecí kabely, nebo
konzultuje místní energetickou společnost. Při kontaktu s elektrickým vedením může dojít k úrazu
elektrickým proudem nebo požáru, u plynového vedení pak k explozi. Při poškození vodovodního vedení
může dojít k poškození majetku nebo úrazu elektrickým proudem.
Ruce udržujte v bezpečné vzdálenosti od otáčejících se součástí. Před odložením přístroje počkejte, než
se nástroj úplně zastaví. Hrozí nebezpečí poranění.
Přístroje ani obrobku se nedotýkejte bezprostředně po provedení prací. Součásti mohou být ještě
horké, a může proto dojít k popáleninám.
Elektrický přístroj ihned vypněte, jakmile dojde k zablokování nástroje kvůli přetížení či jeho zkroucení
v obrobku. Očekávejte náhlý točivý moment jako možnou reakci přístroje. Ztratíte-li nad přístrojem
kontrolu, může dojít ke zraněním.
Pohyblivé obrobky zajistěte pomocí upínacích přípravků. Budete-li obrobek přidržovat rukou, může
obrobek vyklouznout a ohrozit vaši bezpečnost.
Při práci s přístrojem jej držte pevně oběma rukama a zaujměte pevný postoj. Při použití obou rukou je
přístroj vedený bezpečněji.
BEZPEČNOSTNÍ POKYNY PRO NABÍJEČKY
Tento přístroj mohou používat děti starší než 8 let, osoby se sníženými fyzickými, senzorickými nebo
duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi o používání přístroje jen tehdy,
jestliže byly poučeny o jeho bezpečném používání a porozuměly možným ohrožením.
Děti si nesmí s přístrojem hrát. Děti nesmí provádět čištění a údržbu bez dohledu.
Nabíječka je vhodná jen pro provoz ve vnitřních prostorách.

9
SESTAVENÍ A PŘÍPRAVA
Pozor! Nebezpečí zranění. Před prováděním jakékoli operace, jakož i při přepravě, popř.
skladování uveďte přepínač směru otáčení (5) do střední polohy (zamčeno). Tak zabráníte
nechtěnému rozběhu elektrického nářadí.
Zkontrolujte, zda typ vidlice nabíječky odpovídá typu zásuvky.
Údaje na štítku nabíječky musí souhlasit se skutečným napětím zdroje proudu.

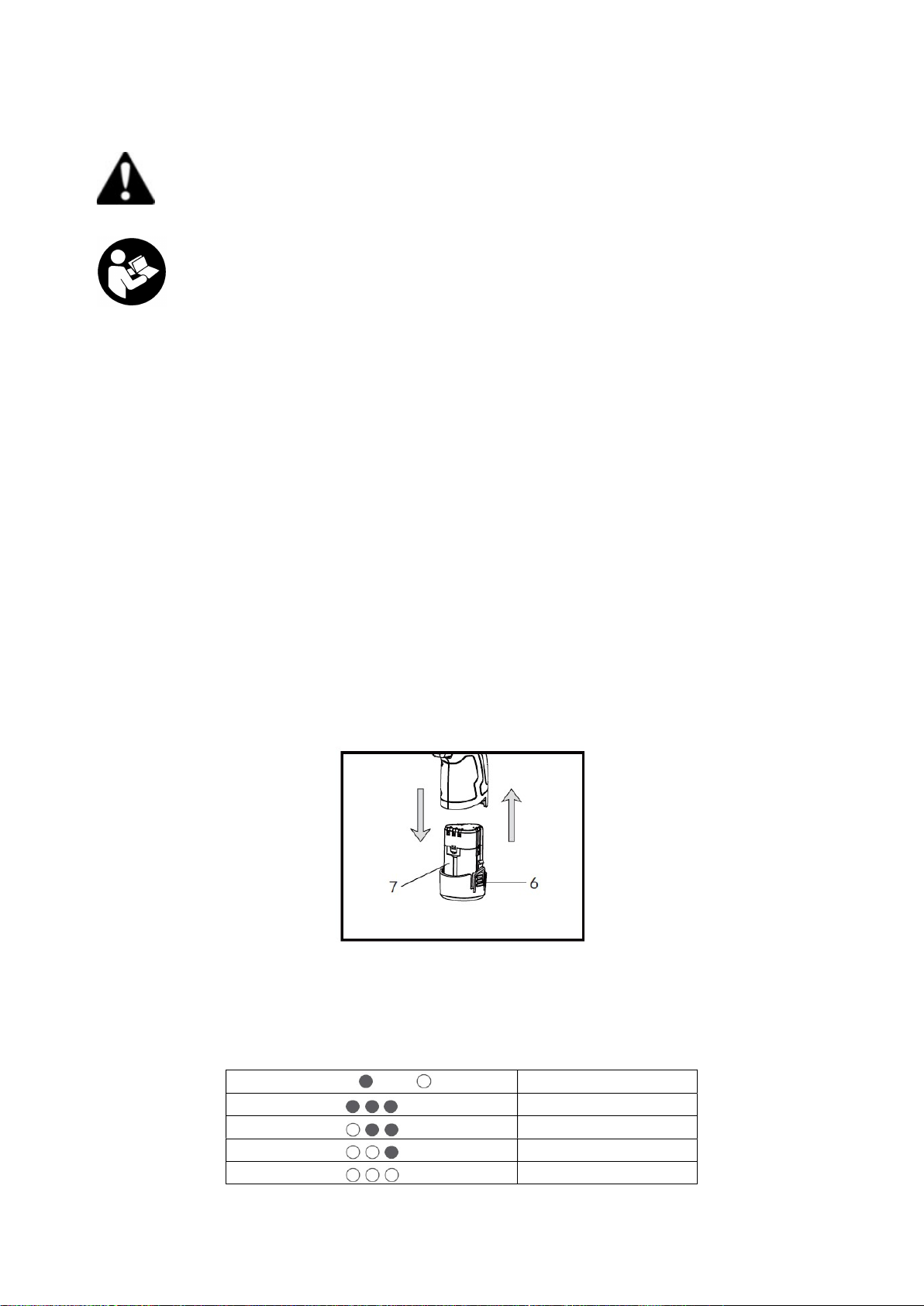

Nabíjení akumulátoru (Obrázek C)
Lithium-iontový akumulátor je dodáván částečně nabitý. Před prvním použitím jej proto nabijte. Li-ion
akumulátory netrpí paměťovým efektem a mohou být nabíjeny kdykoliv, aniž by se zkrátila životnost.
Přerušení nabíjecího procesu akumulátor nepoškodí. Akumulátor je vybaven vestavěným teplotním
čidlem, které umožňuje nabíjení pouze při teplotě akumulátoru mezi 0-45°C, aby se zabránilo poškození
článků.
• Vyjměte akumulátor (7) z přístroje tím, že stisknete jeho uvolňovací tlačítka (6) a vytáhnete jej ven.
• Připojte nabíječku (13) k síti, LED ukazatel nabíjení (14) bude svítit zeleně.
• Vložte akumulátor do nabíjecí základny (12), nabíjení začne automaticky a LED ukazatel bude po
dobu nabíjení svítit červeně.
• Po skončení nabíjení bude LED ukazatel svítit zeleně. Nabití zcela vybitého akumulátoru může trvat
5-6 hodin. Při nabíjení jen částečně vybitého akumulátoru je čas nabíjení kratší.
Vložení a vyjmutí akumulátoru
Akumulátor (7) je umístěn částečně v dutině rukojeti a je držen dvojicí uvolňovacích tlačítek (6).
• Zasuňte akumulátor do rukojeti. Správná orientace je daná dvěma drážkami. Akumulátor zatlačte
nadoraz, až zapadnou zámky uvolňovacích tlačítek (6).
• Pro vyjmutí akumulátoru stiskněte a držte obě uvolňovací tlačítka (6) a akumulátor vytáhněte bez
použití nadměrné síly.
Ukazatel stavu akumulátoru
Stav nabití akumulátoru lze zjistit vestavěným LED indikátorem (4), když je akumulátor vložen v přístroji.
Ukazatel se rozsvítí při každém stisknutí spínače (8) a zhasne buď s jeho uvolněním, nebo 10 sekund po
rozběhnutí přístroje. Počet rozsvícených zelených LED určuje zbývající kapacitu akumulátoru:
LED ukazatel ( svítí / nesvítí) Zbývající kapacita
70% - 100%
40% - 70%
10% - 40%
0 – 10%

10
Informace k vrtákům a nástrojům
Přístroj používá výměnné vrtáky s válcovou stopkou o průměru 0,8-10 mm a je vybaven rychloupínacím
sklíčidlem. Přiložen je i magnetický adaptér pro šroubovací bity spolu s 6 ks šroubovacích bitů se
šestihrannou ¼” stopkou (6,35 mm). Vždy používejte vrták určený pro typ opracovávaného materiálu.
Pozor! Nebezpečí zranění. Při výměně vrtáku používejte rukavice. Vrták se může silně
zahřát, zejména při déletrvajícím vrtání.
Upnutí vrtáku nebo nástroje
Přístroj má samočinně blokovací hřídel, která umožňuje uvolnit a dotáhnout sklíčidlo jednou rukou. Před
upnutím/uvolněním nástroje se ujistěte, že přepínač směru otáčení (5) je v prostřední poloze (zamčeno).
• Uvolněte sklíčidlo (1) jeho otáčením proti směru hodinových ručiček. Čelisti sklíčidla se rozevřou.
• Vložte vrták do čelistí a sklíčidlo rovnoměrně utáhněte jeho otáčením po směru hodinových ručiček.
Sklíčidlo pevně dotáhněte a ujistěte se, že je vrták uprostřed čelistí.
• Pro účely šroubování upněte do sklíčidla magnetický adaptér pro bity. Tento umožní jednoduché
střídání šroubovacích bitů.
Poznámka: Před vrtáním proveďte krátký test, abyste se ujistili, že vrták je vystředěný a přímý.
Nepoužívejte a vyřaďte vrtáky, které jsou ohnuté nebo poškozené.

11
OBSLUHA
Ochranné pracovní pomůcky
• Noste ochranné pracovní rukavice.
• Používejte ochranné brýle. Odlétávající třísky mohou způsobit zranění.
• Používejte ochranu sluchu proti zvýšenému hluku během práce.
• Používejte prachovou masku proti jemnému prachu.
Pozor! Nebezpečí zranění. Vkládejte a vyjímejte akumulátor pouze, když je přístroj
vypnutý. Během práce zamezte zakrytí nebo ucpání větracích otvorů motoru.
Směr otáčení R/L a odemčení/zamčení
Přístroj umožňuje chod vpravo i vlevo. Směr otáčení sklíčidla lze přepnout přepínačem (5) umístěným
nad hlavním spínačem. Před změnou nastavení směru chodu vždy počkejte, až se přístroj zastaví. Přístroj
je vybaven elektrickou brzdou a zastavení je rychlé. Pro uzamčení přístroje nechte přepínač směru chodu
(5) v prostřední poloze – tím se zablokuje hlavní spínač (8).
• Pravý chod: pro vrtání a zašroubování.
• Levý chod: pouze pro vyšroubování.
Poznámka: Při vyšroubovávání za použití levého chodu je třeba sklíčidlo zvlášť pevně utáhnout, aby se
zamezilo jeho uvolnění. Levý chod nepoužívejte při vrtání, protože by došlo k poškození vrtáku.
Zapnutí a vypnutí
Stiskněte spínač (8) a držte jej. Počet otáček závisí na tlaku na spínač – mírný tlak znamená nízké otáčky,
silnější tlak znamená vyšší otáčky. Pro vypnutí, uvolněte spínač (8).
Volba rychlosti
Pomocí přepínače LO/HI (3) můžete volit dva rychlostní rozsahy.
1. stupeň (LO): Nižší rychlostní rozsah 0-350 ot./min, vhodný pro šroubování a vrtání velkých průměrů.
Tento stupeň má k dispozici plný krouticí moment.
2. stupeň (HI): Vyšší rychlostní rozsah 0-1300 ot./min, vhodný pro vrtání menších průměrů. Tento
stupeň má k dispozici menší krouticí moment.

12
Volba utahovacího momentu / vrtání
Utahovací moment je možné nastavit ve 14 stupních pomocí otočného voliče (2). Při dosažení nastavené
síly spojka odpojí pohon sklíčidla. Další stupeň nastavení je označen symbolem „vrták“ – zde je spojka
vyřazena a k dispozici je plný krouticí moment.
LED osvětlení
Prostor vrtáku / nástroje je nasvícen bílou LED (9) po dobu, kdy je stlačen spínač (8).
Tepelná ochrana
Když se při velkém zatížení přístroje přehřeje akumulátor, přístroj se zastaví, aby se nepoškodily Li-ion
články. Teplota akumulátoru je sledovaná čidlem. Přístroj může opět fungovat po ochlazení akumulátoru
na méně než 45°C.
Pracovní pokyny:
• Vždy vyberte vhodný typ vrtáku nebo šroubovacího bitu pro opracovávaný materiál nebo šroub.
• Pro ocel použijte bezvadně naostřené vrtáky z rychlořezné oceli. Tyto mohou být použity také pro
vrtání do plastu.
• Zabraňte přehřátí vrtáku tím, že budete dělat přestávky pro ochlazení.
• Pro dřevo použijte vrtáky se středicím hrotem. Malé vruty mohou být do měkkého dřeva šroubovány
bez předvrtání.
• Při vrtání velkých otvorů je vhodné je předvrtat menším vrtákem.
• Menší šrouby a bity se mohou poškodit, pokud nastavíte příliš vysoký utahovací moment a/nebo
příliš vysoké otáčky.
• Pro šroubování používejte pouze nízké otáčky a správné šroubovací bity.

13
PÉČE, ÚDRŽBA A SKLADOVÁNÍ
Pozor! Nebezpečí zranění. Před prováděním jakékoli operace při údržbě vyjměte
akumulátor.
Pozor: Jiné údržbářské a opravářské práce, než uvedené v tomto návodu k použití, smí
provádět jen autorizovaný servis výrobce. Bezpečnost a provozní spolehlivost lze garantovat
pouze při používání originálních náhradních dílů.
Přístroj je téměř bezúdržbový
• Větrací otvory se nesmí ucpat, udržujte přístroj čistý.
• Zabraňte vniknutí vlhkosti dovnitř přístroje při čištění.
Čištění
• Přístroj čistěte ihned po použití.
• Otřete povrch přístroje navlhčeným hadříkem. Nepoužívejte čističe ani rozpouštědla, protože mohou
narušit materiály, ze kterých je přístroj vyroben.
Uskladnění
• Přístroj skladujte na suchém, bezpečném místě a bez vloženého nástroje.
• Při delším skladování lithium-iontových akumulátorů kontrolujte pravidelně jejich stav nabití.
Optimální “skladovací” úroveň nabití je přibližně 40-70% - dvě zelené LED na ukazateli stavu nabití
(4).
ŘEŠENÍ PROBLÉMŮ
Problém Možná příčina Řešení
Vrtačka nepracuje Vybitý akumulátor Nabijte akumulátor
Akumulátor přehřátý nad 45°C Nechte akumulátor zchladnout
Příliš silné vibrace Nesprávně upnutý nástroj
Zkontrolujte a upněte nástroj
správně
Přehřátí motoru Přetížení přístroje silným
tlakem do práce
Ochlaďte motor volnoběžným
chodem při max. otáčkách po
dobu asi 1 minuty
Nabíječka nepracuje
Zásuvka není pod napětím
Zkon
trolujte zásuvku a
jistič/chránič
Vadný kabel
Zkontrolujte kabel, není
-
li
rozpojený nebo vadný
Akumulátor se nenabíjí Teplota akumulátoru je mimo
bezpečné rozmezí 0-45°C
Před nabíjením nechte
akumulátor dosáhnout normální
teploty

14
TECHNICKÉ ÚDAJE
Akumulátorový vrtací šroubovák PATRIOT AV0108
Napájecí napětí 10,8 V
Počet otáček naprázdno, 1.rychl. stupeň 0-350/min
Počet otáček naprázdno, 2.rychl. stupeň 0-1300/min
Max. krouticí moment 16 Nm (ve 14 stupních)
Upínací rozsah sklíčidla 0,8-10 mm
Max. průměr vrtání, dřevo / ocel 18 mm / 10 mm
Hmotnost 1,05 kg
Nabíječka Li-ion PATRIOT ELC23010K
Napájecí napětí 100–240 V, 50-60 Hz
Nabíjecí napětí a proud 12,6 V 0,4 A (nominální napětí 10,8 V )
Li-ion akumulátor PATRIOT LC1015K
Nominální napětí 10,8 V
Kapacita 1,5 Ah
Hluk a vibrace
Deklarovaná úroveň hluku a vibrací byla měřena v souladu se standardní zkušební metodou předepsanou
normou EN 60745 a může být použita pro srovnání jednotlivých nářadí mezi sebou. Deklarovaná úroveň
vibrací může být také použita k předběžnému stanovení expozice.
Upozornění! Hodnota vibrací při aktuálním použití elektrického nářadí se může lišit od deklarované
hodnoty v závislosti na způsobu, jakým se nářadí používá. Úroveň vibrací může být vzhledem k uvedené
hodnotě vyšší.
Při stanovení doby působení vibrací, z důvodu určení bezpečnostních opatření podle nařízení 2002/44/ES
k ochraně osob pravidelně používajících elektrické nářadí v zaměstnání, odhad expozice vibracím, by se
měly zvážit, skutečné podmínky použití a způsob, jakým se nářadí se používá, včetně zohlednění všech
částí pracovního cyklu, jako je například doba, kdy je nářadí vypnuto a kdy běží naprázdno kromě času
spuštění.
Hladina akustického tlaku LpA = 67 dB(A)
Hladina akustického výkonu LwA = 78 dB(A)
Nejistota měření K = 3 dB (A)
Úroveň vibrací ah = 0,98 m/s2
Nejistota měření K = 1,5 m/s2
LIKVIDACE
Obal se skládá z ekologických materiálů, které lze v komunálních sběrných dvorech
odevzdat k recyklaci.
Elektrické nářadí a akumulátory neodhazujte do domovního odpadu!
V souladu s evropskou směrnicí č. 2012/19/EU musí být opotřebované elektrické nářadí shromažďováno
odděleně a odevzdáno k ekologické recyklaci. Vadné nebo vysloužilé akumulátory musí být podle
směrnice 2006/66/EC recyklovány. Informace o možnostech likvidace vysloužilého přístroje vám podá
obecní nebo městská správa.

15
ZÁRUČNÍ PODMÍNKY
Záruční doba je uvedena na prodejním dokladu, nejméně však 24 měsíců, a začíná dnem převzetí
výrobku, což je třeba prokázat originálním prodejním dokladem. Záruka se nevztahuje na běžné
opotřebení výrobku a jeho součástek (např. postupný pokles kapacity baterií) a na škody vzniklé
v důsledku nerespektování návodu k použití, používání nesprávného příslušenství, cizího zásahu a oprav
za použití neoriginálních dílů, v důsledku použití násilí, úderu nebo rozbití a svévolného přetížení motoru.
V rámci záruky se provádí pouze výměna celého výrobku, případně baterie při jejím selhání.
EU PROHLÁŠENÍ O SHODĚ
My, Mountfield a.s., Mirošovická 697, CZ-251 64 Mnichovice, tímto prohlašujeme na svou výlučnou
odpovědnosti, že produkty:
akumulátorová vrtačka/šroubovák Patriot AV0108
nabíječka akumulátoru Patriot ELC23010K
jsou ve shodě s požadavky evropských směrnic
2006/42/EC (Směrnice pro strojní zařízení)
2014/35/EU (Směrnice ES o nízkém napětí)
2014/30/EU (Elektromagnetická kompatibilita)
2011/65/EU (Směrnice o omezení používání nebezpečných látek)
Posouzení shody bylo provedeno podle následujících norem
EN 62841-1:2015+AC:15
EN 62841-2-1:2018
EN 60335-1:2012 + A11:2014
EN 60335-2-29:2004 + A2:2010
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2008
Mnichovice, 20. 04. 2021
Mgr. Michal Pobežal
generální ředitel Mountfield a.s.
15

16
SK Preklad pôvodného návodu na použitie
SK - OBSAH
Úvod ........................................................................................................................................... 16
Použitie ....................................................................................................................................... 16
Popis akuvŕtačky ......................................................................................................................... 17
Použité bezpečnostné symboly .................................................................................................. 17
Bezpečnostné pokyny ................................................................................................................. 18
Zostavenie a príprava ................................................................................................................. 21
Obsluha ....................................................................................................................................... 23
Starostlivosť, údržba a skladovanie ............................................................................................ 25
Riešenie problémov .................................................................................................................... 25
Technické údaje .......................................................................................................................... 26
Likvidácia .................................................................................................................................... 26
Záručné podmienky .................................................................................................................... 27
EU vyhlásenie o zhode ................................................................................................................ 27
ÚVOD
Ďakujeme, že ste sa rozhodli pre túto akuvŕtačku a veríme, že vám bude dobre slúžiť. Zariadenie spĺňa
náročné požiadavky na elektrické náradie a jedná sa o neoceniteľného pomocníka.
Ten
to návod na použitie slúži
k spoznaniu elektrického náradia a jeho vlastností, a opisuje
určený spôsob použitia a nebezpečenstvá spojené s jeho použitím. Návod na obsluhu
obsahuje dôležité informácie, ako náradie odborne a hospodárne využívať, a tým sa
vyvarovať úrazom, vyhnúť sa opravám a zvýšiť spoľahlivosť a životnosť náradia.
Návod na použitie musí byť vždy k dispozícii v mieste použitia náradia. Uchovávajte tento návod na
použitie vždy spolu s akuvŕtačkou. Akuvŕtačku požičiavajte iba osobám, ktoré sú oboznámené s jej
použitím, a súčasne s akuvŕtačkou odovzdajte aj návod na použitie. Návod na použitie si musí prečítať a
dodržiavať každá osoba, ktorá pracuje s týmto náradím.
Poznámka:
Ilustrácie a špecifikácie uvedené v tomto návode nie sú záväzné a môžu sa od dodaného výrobku líšiť.
Zobrazené alebo popísané príslušenstvo nemusí byť súčasťou dodávky zariadenia. Výrobca si vyhradzuje
právo na vykonávanie zmien v zmysle ďalšieho vývoja bez predchádzajúceho upozornenia.
POUŽITIE
Zariadenie je určené pre vŕtanie a skrutkovanie do kovu, dreva a plastu.
Dodržiavajte pokyny k typom vrtákov/nástrojov. Zariadenie je vybavené rýchloupínacím skľučovadlom
pre vrtáky s valcovou stopkou.
Zariadenie je určené pre súkromné použitie v suchých priestoroch. Akékoľvek iné použitie alebo úprava
zariadenia predstavujú závažné nebezpečenstvo poranenia. Za škody, ktoré vzniknú pri použití v rozpore
s určením, nenesie výrobca zodpovednosť.

17
POPIS AKUVŔTAČKY
Obrázok A
1 Rýchloupínacie skľučovadlo
2 Volič uťahovacieho momentu
3 Prepínač rýchlosti
4 Ukazovateľ stavu akumulátora
5 Prepínač ľavého / pravého chodu
6 Uvoľnenie akumulátoru
7 Akumulátor
8 Spínač
9 LED prísvit
Obrázok B
1 Rýchloupínacie skľučovadlo
10 Magnetický adaptér pre bity
11 Skrutkovacie bity
Obrázok C
7 Akumulátor
12 Nabíjacia základňa
13 Nabíjačka
14 Ukazovateľ stavu nabíjania
Poznámka: súčasťou kufríkového balenia je magnetický adaptér a 6 ks skrutkovacích bitov.
POUŽITÉ BEZPEČNOSTNÉ SYMBOLY
Pozor! / Výstraha!
Používajte prachovú masku!
Prečítajte si návod na použitie! Používajte ochranu sluchu!
Noste pracovné ochranné rukavice! Používajte ochranu očí!
Recyklujte Chráňte pred teplotami nad 50°C
Nevhadzujte do ohňa/ nespaľujte Chráňte pred vlhkom
Len pre vnútorné použitie

18
BEZPEČNOSTNÉ POKYNY
Všeobecné bezpečnostné pokyny pre elektrické náradie
Výstraha! Prečítajte si všetky bezpečnostné varovania a pokyny. Opomenutie pri
dodržiavaní týchto bezpečnostných upozornení a pokynov môže viesť k úrazu elektrickým
prúdom, ku vzniku požiaru a / alebo k vážnemu zraneniu osôb.
Uchovajte si všetky pokyny a návod pre budúce použitie.
V týchto bezpečnostných upozorneniach používaný pojem „elektrické náradie“ sa vzťahuje na elektrické
náradie napájané zo siete (so sieťovými káblami) a na elektrické náradie napájané akumulátormi (bez
sieťových káblov).
1) Bezpečnosť na pracovisku
a) Udržujte svoje pracovisko čisté a dobre osvetlené. Neporiadok alebo neosvetlené pracovisko môžu
zapríčiniť nehody.
b) S elektrickým náradím nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa vyskytujú
horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu prach alebo pary
zapáliť.
c) Dbajte na to, aby pri práci s elektrickým náradím boli deti a iné osoby v bezpečnej vzdialenosti. V
prípade odvrátenia pozornosti môžete stratiť kontrolu nad vykonávanou činnosťou.
2) Elektrická bezpečnosť
a) Vidlica prívodu elektrického náradia musí konštrukciou zodpovedať sieťovej zásuvke. Vidlicu
prívodu v žiadnom prípade neupravujte. Nepoužívajte žiadne zásuvkové adaptéry spoločne s
náradím, ktoré má ochranný vodič. Neupravené vidlice a zodpovedajúce zásuvky znižujú riziko úrazu
elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi ako napr. potrubie, telesá ústredného
kúrenia, sporáky a chladničky. V prípade, že je telo uzemnené, je riziko úrazu elektrickým prúdom
vyššie.
c) Elektrické náradie nevystavujte dažďu alebo mokrému prostrediu. Vniknutie vody do elektrického
náradia zvyšuje riziko úrazu elektrickým prúdom.
d) Nepoužívajte prívodný kábel na iné účely. Nikdy nenoste ani neťahajte elektrické náradie za
prívodný kábel, ani za neho náradie nevešajte. Nevyťahujte vidlicu zo zásuvky ťahom za kábel.
Chráňte kábel pred vysokými teplotami, olejom, ostrými hranami alebo pohyblivými časťami
náradia. Poškodené alebo pokrútené káble zvyšujú nebezpečenstvo úrazu elektrickým prúdom.
e) Ak s elektrickým náradím pracujete vonku, používajte len také predlžovacie káble, ktoré sú určené
na použitie vonku. Použitie kábla určeného na použitie vonku znižuje riziko úrazu elektrickým
prúdom.
f) Ak sa nedá vyhnúť použitiu elektrického náradia vo vlhkom prostredí, používajte napájanie
chránené prúdovým chráničom (RCD). Používanie prúdového chrániča znižuje nebezpečenstvo úrazu
elektrickým prúdom.
3) Bezpečnosť osôb
a) Pri používaní elektrického náradia buďte pozorní, dávajte pozor na to, čo robíte, pristupujte k práci
s elektrickým náradím s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod
vplyvom drog, alkoholu alebo liekov. Chvíľa nepozornosti pri práci s elektrickým náradím môže mať
za následok vážne zranenia.
b) Používajte osobné ochranné prostriedky. Vždy noste ochranné pracovné rukavice a ochranu očí.
Používanie osobných ochranných prostriedkov ako je respirátor, protišmyková bezpečnostná obuv,

19
ochranná prilba alebo protihluková ochrana sluchu, vždy podľa druhu a použitia elektrického náradia,
znižuje riziko zranenia.
c) Predchádzajte náhodnému uvedeniu náradia do prevádzky. Skontrolujte, či je elektrické náradie
vypnuté skôr, než ho pripojíte k sieti a / alebo zasuniete akumulátor, uchopíte alebo ponesiete.
Prenášanie náradia s prstom na spínači alebo zapájanie vidlice do zásuvky so zapnutým spínačom
môže byť príčinou nehôd.
d) Pred zapnutím náradia odstráňte z jeho blízkosti všetky nastavovacie nástroje alebo kľúče. Nástroj
alebo kľúč, ktorý sa nachádza v rotujúcej časti náradia, môže spôsobiť zranenie.
e) Pracujte len tam, kam bezpečne dosiahnete. Vyhýbajte sa nezvyčajnému držaniu tela. Dbajte na
stabilný postoj a vždy udržiavajte rovnováhu. Budete tak elektrické náradie lepšie kontrolovať v
nečakaných situáciách.
f) Noste vhodné oblečenie. Nenoste voľné oblečenie alebo ozdoby. Dbajte na to, aby vaše vlasy,
odev a rukavice boli v bezpečnej vzdialenosti od pohyblivých dielcov. Voľné oblečenie, ozdoby
alebo dlhé vlasy sa môžu do pohyblivých dielcov zachytiť.
g) Ak je možné použiť zariadenie na odsávanie prachu a záchytné zariadenie, skontrolujte, či sú tieto
zapojené a správne použité. Použitie zariadenia na odsávanie prachu môže znížiť ohrozenie
prachom.
4) Používanie a ošetrovanie elektrického náradia
a) Náradie nepreťažujte. Na svoju prácu používajte vždy na to určené elektrické náradie. Správne
zvolené elektrické náradie bude lepšie a bezpečnejšie vykonávať prácu, na ktorú bolo skonštruované.
b) Nepoužívajte elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť spínačom. Elektrické náradie,
ktoré sa nedá ovládať spínačom, je nebezpečné a treba ho nechať opraviť.
c) Vytiahnite vidlicu zo zásuvky alebo vyberte akumulátor predtým, ako budete vykonávať
nastavenie elektrického náradia, vymieňať príslušenstvo alebo náradie odložíte. Toto
bezpečnostné opatrenie zabraňuje neúmyselnému spusteniu náradia.
d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Nedovoľte pracovať s náradím
osobám, ktoré nie sú s ním oboznámené alebo ktoré nečítali tieto pokyny. Elektrické náradie je
nebezpečné, ak ho používajú neskúsené osoby.
e) O náradie sa starostlivo starajte. Kontrolujte, či pohyblivé časti bezchybne fungujú a nezasekávajú
sa. Sústreďte sa na praskliny alebo poškodenia, ktoré môžu ohroziť bezpečnú funkciu elektrického
náradia. Poškodené dielce nechajte pred použitím náradia vymeniť. Mnohé nehody majú svoju
príčinu v nedostatočne udržiavanom elektrickom náradí.
f) Rezné nástroje udržiavajte ostré a čisté. Pozorne ošetrované rezné nástroje s ostrými reznými
hranami sa menej zasekávajú a ľahšie sa vedú.
g) Používajte elektrické náradie, príslušenstvo, pracovné nástroje atď. podľa týchto pokynov a tak,
ako je to pre tento špeciálny typ náradia predpísané. Pritom zohľadnite pracovné podmienky a
činnosť. Používanie elektrického náradia na iné ako určené účely môže viesť k nebezpečným
situáciám.
5) Použitie a údržba akumulátorového nástroja
a) Akumulátory nabíjajte len v nabíjacích zariadeniach, ktoré odporúča výrobca. Pre nabíjacie
zariadenie, ktoré je vhodné len pre určitý typ akumulátorov, vzniká riziko vzniku požiaru, ak sa
používa s inými akumulátormi.
b) Pre elektrické nástroje používajte len tie akumulátory, ktoré sú na to určené. Používanie iných
akumulátorov môže viesť ku vzniku poranení alebo požiaru.
c) Nepoužívané akumulátory sa nesmú nachádzať v blízkosti kancelárskych svoriek, mincí, kľúčov,
klincov, skrutiek alebo iných malých kovových predmetov, pretože môže prísť k neželanému

20
premosteniu kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok vznik popálenín
alebo požiaru.
d) V prípade použitia na nesprávny účel môže z akumulátora vytiecť kvapalina. Zabráňte kontaktu
s touto kvapalinou. V prípade náhodného kontaktu postihnuté miesto opláchnite vodou. Ak sa
táto kvapalina dostane do očí, vyhľadajte odbornú lekársku pomoc. Unikajúca kvapalina
z akumulátora môže spôsobiť podráždenie pokožky alebo popáleniny.
6) Servis
a) Svoje elektrické náradie nechajte opravovať iba kvalifikovanej osobe, ktorá bude používať
originálne náhradné dielce. Tým zabezpečíte, že zostane zachovaná úroveň bezpečnosti elektrického
náradia ako pred opravou.
BEZPEČNOSTNÉ POKYNY PRE VŔTAČKY A SKRUTKOVAČE
Zariadenie držte na izolovaných držadlách, keď vykonávate práce, pri ktorých použitý nástroj sa môže
dostať do styku s elektrickým vedením alebo vlastnou sieťovou šnúrou. Dotyk na elektrické vedenie
pod napätím môže spojiť s napätím tiež kovové časti zariadenia a tak môže nastať úraz elektrickým
prúdom.
Pre vyhľadávanie skrytých rozvodných vedení používajte vhodné vyhľadávacie prístroje, alebo sa
informujte v miestnej rozvodnej spoločnosti. Kontakt s vedeniami elektrického prúdu môže spôsobiť
úraz a oheň, kontakt s plynovým vedením môže spôsobiť výbuch. Poškodené vodovodné potrubia môžu
spôsobiť poškodenie majetku alebo elektrický úraz.
Ruky nemajte v blízkosti otáčajúcich sa častí. Skôr než elektrické náradie odložíte, počkajte, kým sa
nezastaví. Je nebezpečenstvo poranenia.
Nedotýkajte sa používaného náradia alebo obrábaných predmetov bezprostredne po opracovaní. Časti
môžu byť ešte horúce a môžu spôsobiť popáleniny.
Elektrické náradie okamžite vypnite, keď dôjde k zablokovaniu nástroja kvôli preťaženiu či vzpriečeniu
v obrobku. Očakávajte náhly točivý moment ako možnú reakciu náradia. Strata kontroly môže spôsobiť
úrazy.
Zaistite pohyblivé obrábané predmety upínacími prípravkami. Obrábaný predmet držaný v ruke sa
môže vyšmyknúť a ohroziť vašu bezpečnosť.
Pri práci s náradím ho držte pevne oboma rukami a zaujmite pevný postoj. Pri použití oboch rúk je
náradie vedené bezpečnejšie.
BEZPEČNOSTNÉ POKYNY PRE NABÍJAČKY
Tento prístroj môžu používať deti od 8 rokov ako aj osoby so zníženými psychickými, senzorickými
alebo duševnými schopnosťami alebo s nedostatkom skúseností a vedomostí, ak sú pod dozorom,
alebo ak boli poučené ohľadom bezpečného používania prístroja a ak porozumeli nebezpečenstvám
spojeným s jeho používaním.
Deti sa s prístrojom nesmú hrať. Čistenie a údržbu prístroja nesmú vykonávať deti bez dozoru.
Nabíjačka je vhodná len na používanie vo vnútorných priestoroch.
