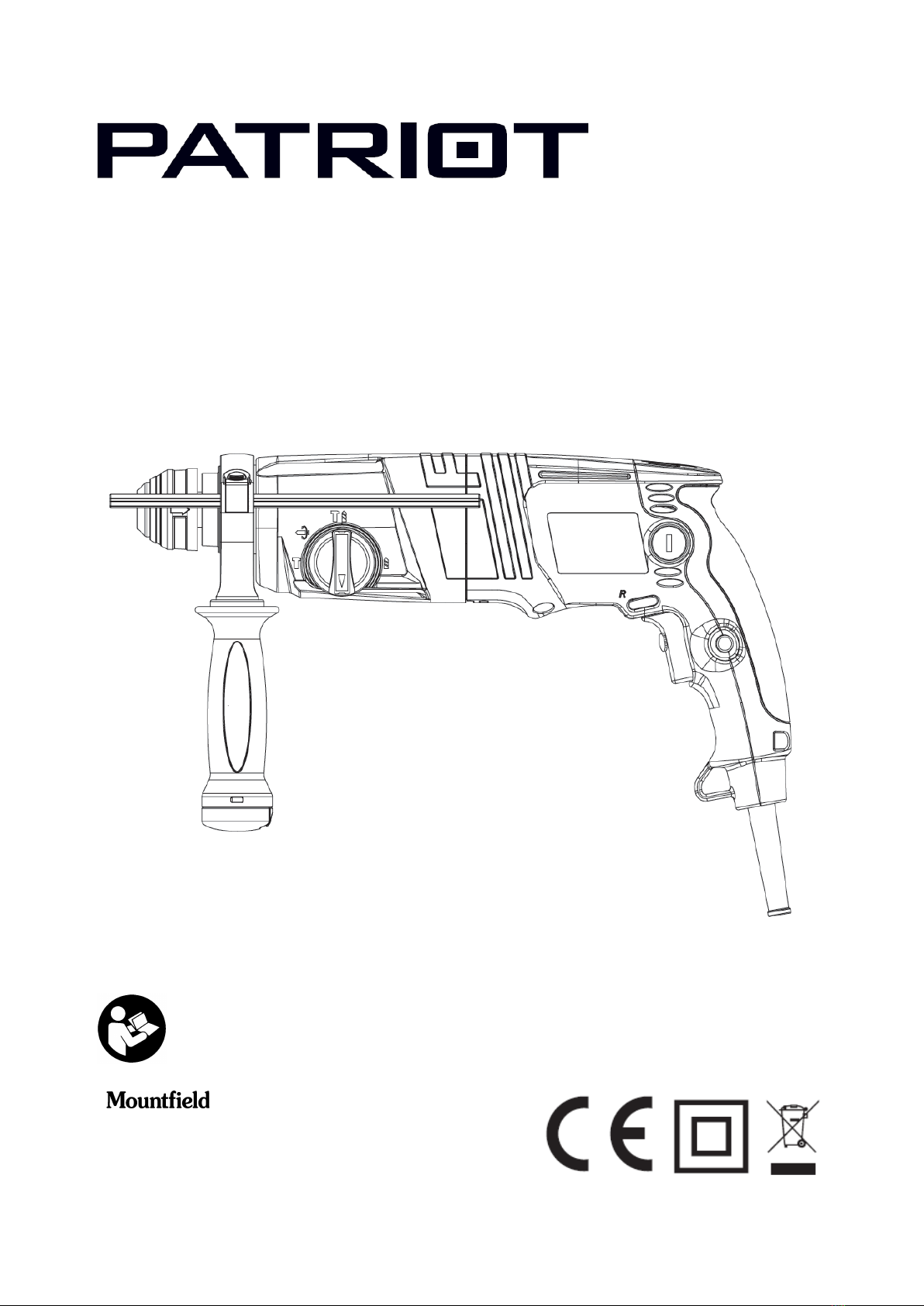

Patriot VK0800 User manual

VK0800
VRTACÍ KLADIVO
NÁVOD K POUŽITÍ
VŔTACIE KLADIVO
NÁVOD NA POUŽITIE
ROTARY HAMMER
USERS MANUAL
Pozor: Před použitím nářadí si pozorně přečtěte tento návod k použití!
Pozor: Pred použitím tohto náradia si pozorne prečítajte tento návod na použitie!
Warning: Read carefully operating instructions before using this tool!
Mountfield a.s., Mirošovická 697
CZ-25164 Mnichovice
03/2016 – No.727C
1

2

3

CZ Původní návod k použití
CZ - OBSAH
Úvod ............................................................................................................................................. 4
Použití........................................................................................................................................... 4
Popis vrtacího kladiva................................................................................................................... 5
Použité bezpečnostní symboly ..................................................................................................... 5
Bezpečnostní pokyny.................................................................................................................... 6
Sestavení a příprava ..................................................................................................................... 9
Obsluha....................................................................................................................................... 10
Péče, údržba a skladování .......................................................................................................... 12
Řešení problémů ........................................................................................................................ 12
Technické údaje.......................................................................................................................... 13
Likvidace ..................................................................................................................................... 13
Záruční podmínky....................................................................................................................... 14
EU prohlášení o shodě................................................................................................................ 14
ÚVOD
Děkujeme, že jste se rozhodli pro toto vrtací kladivo a věříme, že vám bude dobře sloužit. Přístroj splňuje
náročné požadavky na elektrické nářadí a jedná se o neocenitelného pomocníka.
Tento návod k použití slouží k poznání elektrického nářadí a jeho vlastností, a popisuje
určený způsob použití a nebezpečí spojená s jeho použitím. Návod k obsluze obsahuje
důležité informace, jak nářadí odborně a hospodárně využívat, a tím se vyvarovat úrazům,
vyhnout se opravám a zvýšit spolehlivost a životnost nářadí.
Návod k použití musí být vždy k dispozici vmístě použití nářadí. Uchovávejte tento návod k použití vždy
spolu s vrtacím kladivem. Kladivo půjčujte pouze osobám, které jsou seznámeny s jeho použitím, a
současně s kladivem předejte také návod k použití. Návod k použití si musí přečíst a dodržovat každá
osoba, která pracuje stímto nářadím.
Poznámka:
Ilustrace a specifikace uvedené v tomto návodu nejsou závazné a mohou se od dodaného výrobku lišit.
Zobrazené nebo popsané příslušenství nemusí být součástí dodávky přístroje.
Výrobce si vyhrazuje právo na provádění změn ve smyslu dalšího vývoje bez předchozího upozornění.
POUŽITÍ
Přístroj je určen pro sekání a příklepové vrtání do betonu, kamene a zdiva, dále pro vrtání bez příklepu
do dřeva, kovu, plastů a keramiky a také pro šroubování.
Dodržujte pokyny k typům vrtákůa nástrojů. Přístroj je vybaven sklíčidlem SDS-plus a jako příslušenství
obsahuje i výměnné sklíčidlo sozubeným věncem pro vrtáky sválcovou stopkou.
Přístroj je určen pro soukromé použití v suchých prostorách. Jakékoli jiné použití nebo úprava přístroje
představují závažné nebezpečí zranění. Za škody, které vzniknou při použití v rozporu s určením, nenese
výrobce odpovědnost.
4

POPIS VRTACÍHO KLADIVA
Kladivo
1 SDS-plus sklíčidlo
2 Objímka sklíčidla
3 Přepínač levého / pravého chodu
4 Aretační tlačítko
5 Spínač
6 Omezovač rychlosti
7 Volič funkce
(Vrtání / Příklepové vrtání / Nastavení
polohy sekáče / Sekání)
8 Přídavná rukojeť
Obrázek A – Vkládání nástroje
Varianta 1 (válcové nástroje)
a1 Vrták s válcovou stopkou
a2 Klíč
a3 Sklíčidlo s ozubeným věncem
a4 SDS-plus adaptér sklíčidla
Varianta 2 (SDS-plus nástroje)
a5 SDS-plus plochý sekáč
a6 SDS-plus špičatý sekáč
a7 SDS-plus vrták
Obrázek B – Výměna uhlíků
b1 Krytka
b2 Pružina
b3 Uhlík
Obrázek C - Přídavná rukojeť
c1 Hloubkový doraz
c2 Šroub hloubkového dorazu
c3 Objímka rukojeti
c4 Madlo
c5 Krytka
Poznámka: vrtáky a sekáče nejsou součástí balení, kromě 1 ks vrtáku SDS-plus 12x150 mm (a7).
POUŽITÉ BEZPEČNOSTNÍ SYMBOLY
Pozor! / Výstraha!
Používejte prachovou masku!
Přečtěte si návod k použití! Používejte ochranu sluchu!
Noste pracovní ochranné rukavice! Používejte ochranu očí!
5

BEZPEČNOSTNÍ POKYNY
Všeobecné bezpečnostní pokyny pro elektrické nářadí
Výstraha! Pročtěte si všechna bezpečnostní upozornění a pokyny. Opomenutí při dodržování
těchto bezpečnostních upozornění a pokynů může vést k úrazu elektrickým proudem, ke
vzniku požáru a/nebo k vážnému zranění osob.
Uschovejte si všechny pokyny a návod pro budoucí použití.
V těchto bezpečnostních upozorněních používaný pojem „elektrické nářadí“ se vztahuje na elektrické
nářadí napájené ze sítě (se síťovými kabely) a na elektrické nářadí napájené akumulátory (bez síťových
kabelů).
1) Bezpečnost na pracovišti
a) Udržujte svoje pracoviště čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou
zapříčinit nehody.
b) S elektrickým nářadím nepracujte v prostředí s nebezpečím výbuchu, ve kterém se vyskytují
hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry
zapálit.
c) Dbejte na to, aby při práci s elektrickým nářadím byly děti a jiné osoby v bezpečné vzdálenosti.
V případě odvrácení pozornosti můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Vidlice přívodu elektrického nářadí musí konstrukcí odpovídat síťové zásuvce. Vidlici přívodu
vžádném případě neupravujte. Nepoužívejte žádné zásuvkové adaptéry společně s nářadím, které
má ochranný vodič. Neupravené vidlice a odpovídající zásuvky snižují riziko úrazu elektrickým
proudem.
b) Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy jako např. potrubí, tělesa ústředního
topení, sporáky a chladničky. V případě, že je tělo uzemněno, je riziko úrazu elektrickým proudem
vyšší.
c) Elektrické nářadí nevystavujte dešti nebo mokrému prostředí. Vniknutí vody do elektrického nářadí
zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte přívodní kabel k jiným účelům. Nikdy nenoste ani netahejte elektrické nářadí za
přívodní kabel, ani za něj nářadí nezavěšujte. Nevytahujte vidlici ze zásuvky tahem za kabel.
Chraňte kabel před vysokými teplotami, olejem, ostrými hranami nebo pohyblivými částmi nářadí.
Poškozené nebo pokroucené kabely zvyšují nebezpečí úrazu elektrickým proudem.
e) Pokud s elektrickým nářadím pracujete venku, používejte pouze takové prodlužovací kabely, které
jsou určené k použití venku. Použití kabelu určeného k použití venku snižuje riziko úrazu elektrickým
proudem.
f) Pokud se nedá vyhnout použití elektrického nářadí ve vlhkém prostředí, používejte napájení
chráněné proudovým chráničem (RCD). Používání proudového chrániče snižuje nebezpečí úrazu
elektrickým proudem.
3) Bezpečnost osob
a) Při používání elektrického nářadí buďte pozorní, dávejte pozor na to, co děláte, přistupujte k práci
s elektrickým nářadím s rozvahou. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod
vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektrickým nářadím může mít za
následek vážná zranění.
b) Používejte osobní ochranné prostředky. Vždy noste ochranné pracovní rukavice a ochranu očí.
Používání osobního ochranných prostředků jako je maska proti prachu, protismyková bezpečnostní
obuv, ochranná přilba nebo protihlukové ochrany sluchu, vždy podle druhu a použití elektrického
nářadí, snižuje riziko zranění.
6

c) Předcházejte náhodnému uvedení nářadí do provozu. Zkontrolujte, zda je elektrické nářadí
vypnuté dříve, nežli ho připojíte k síti a/nebo zasunete akumulátor, uchopíte nebo ponesete.
Přenášení nářadí s prstem na spínači nebo zapojování vidlice do zásuvky se zapnutým spínačem může
být příčinou nehod.
d) Před zapnutím nářadí odstraňte z jeho blízkosti všechny seřizovací nástroje nebo klíče. Nástroj
nebo klíč, který se nachází v rotující části nářadí, může způsobit zranění.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vyhýbejte se nezvyklému držení těla. Dbejte na
stabilní postoj a vždycky udržujte rovnováhu. Budete tak elektrické nářadí lépe kontrolovat
vnečekaných situacích.
f) Noste vhodné oblečení. Nenoste volné oblečení nebo ozdoby. Dbejte, aby vaše vlasy, oděv a
rukavice byly v bezpečné vzdálenosti od pohyblivých dílů. Volné oblečení, ozdoby nebo dlouhé vlasy
se mohou do pohyblivých dílů zachytit.
g) Pokud je možné použít zařízení k odsávání prachu a záchytná zařízení, zkontrolujte, zda jsou tato
zapojená a správně použitá. Použití zařízení k odsávání prachu může snížit ohrožení prachem.
4) Používání a ošetřování elektrického nářadí
a) Nářadí nepřetěžujte. Ke své práci používejte vždy k tomu určené elektrické nářadí. Správně zvolené
elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které se nedá zapnout nebo vypnout spínačem. Elektrické nářadí,
které se nedá ovládat spínačem, je nebezpečné a je zapotřebí ho nechat opravit.
c) Vytáhněte vidlici ze zásuvky anebo vyjměte akumulátor předtím, než budete provádět nastavení
elektrického nářadí, vyměňovat příslušenství nebo nářadí odložíte. Toto bezpečnostní opatření
zabraňuje neúmyslnému spuštění nářadí.
d) Nepoužívané elektrické nářadí uchovávejte mimo dosah dětí. Nedovolte pracovat snářadím
osoby, které nejsou s ním seznámené nebo které nečetly tyto pokyny. Elektrické nářadí je
nebezpečné, pokud ho používají nezkušené osoby.
e) O nářadí se pečlivě starejte. Kontrolujte, zda pohyblivé části bezchybně fungují a nezasekávají se.
Soustřeďte se na praskliny nebo poškození, které mohou ohrozit bezpečnou funkci elektrického
nářadí. Poškozené díly nechte před použitím nářadí vyměnit. Mnohé nehody mají svou příčinu v
nedostatečně udržovaném elektrickém nářadí.
f) Řezné nástroje udržujte ostré a čisté. Pozorně ošetřované řezné nástroje s ostrými řeznými hranami
se méně zasekávají a lehčeji se vedou.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. podle těchto pokynů a tak, jako
je to pro tento speciální typ nářadí předepsané. Přitom zohledněte pracovní podmínky a
prováděnou činnost. Používání elektrického nářadí na jiné než určené účely může vést
knebezpečným situacím.
5) Servis
a) Opravy svého elektrické nářadí svěřte pouze kvalifikované osobě, která bude používat originální
náhradní díly. Tím zajistíte, že zůstane zachovaná stejná úroveň bezpečnosti elektrického nářadí jako
před opravou.
BEZPEČNOSTNÍ POKYNY PRO KLADIVA
Používejte ochranu sluchu. Vystavení vlivu hluku může způsobit ztrátu sluchu.
Používejte přídavnou rukojeť, je-li dodávána s nářadím.Ztráta kontroly nad přístrojem může způsobit
zranění osoby.
7

Při provádění činností, kde se obráběcí nástroj může dotknout skrytého vedení nebo svého vlastního
přívodu, držte elektromechanické nářadí za úchopové izolované povrchy. Dotyk obráběcího nástroje se
„živým“ vodičem může způsobit, že se neizolované kovové části elektromechanického nářadí stanou
„živými“ a mohou vést k úrazu uživatele elektrickým proudem.
Používejte vhodná vyhledávací zařízení, pomocí nichž vyhledáte skryté napájecí kabely, nebo
konzultuje místní energetickou společnost. Při kontaktu s elektrickým vedením může dojít k úrazu
elektrickým proudem nebo požáru, u plynového vedení pak k explozi. Při poškození vodovodního vedení
může dojít k poškození majetku nebo úrazu elektrickým proudem.
Ruce udržujte v bezpečné vzdálenosti od otáčejících se součástí. Před odložením přístroje počkejte, než
se nástroj úplně zastaví. Hrozí nebezpečí poranění.
Přístroje ani obrobku se nedotýkejte bezprostředně po provedení prací. Součásti mohou být ještě
horké, a může proto dojít k popáleninám.
Elektrický přístroj ihned vypněte, jakmile dojde k zablokování nástroje kvůli přetížení či jeho zkroucení
vobrobku.Očekávejte náhlý točivý moment jako možnou reakci přístroje.Ztratíte-li nad přístrojem
kontrolu, může dojít ke zraněním.
Pohyblivé obrobky zajistěte pomocí upínacích přípravků. Budete-li obrobek přidržovat rukou, může
obrobek vyklouznout a ohrozit vaši bezpečnost.
Při práci s přístrojem jej držte pevně oběma rukama a zaujměte pevný postoj. Při použití obou rukou je
přístroj vedený bezpečněji.
8

SESTAVENÍ A PŘÍPRAVA
Pozor! Nebezpečí zranění. Před prováděním jakékoli operace vytáhněte vidlici
přívodního kabelu ze zásuvky!
Přídavná rukojeť (viz Obrázek C)
Vždy používejte přídavnou rukojeť (8). Rukojeť poskytuje dodatečný úchytný bod a zvyšuje bezpečí. Je
vhodná pro leváky i praváky.
•Uvolněte objímku rukojeti (c3) otáčením spodního madla (c4) proti směru hodinových ručiček.
•Navlečte objímku přes sklíčidlo (1) až na krk kladiva a natočte rukojeť do vyhovující polohy. Rukojeť
může být na krku nasazena libovolně tak, aby vyhovovala pravákům i levákům.
•Zajistěte rukojeť utažením madla (c4) po směru hodinových ručiček.
Hloubkový doraz (viz Obrázek C)
•Uvolněte zajištění dorazu (c2) a do otvoru zasuňte hloubkový doraz (c1).
•Hloubku vrtání nastavíte jako rozdíl mezi špičkou vrtáku a koncem hloubkového dorazu.
•Zatlačte na zajištění dorazu (c2), tím se hloubkový doraz znehybní.
Informace k vrtákům a nástrojům (viz Obrázek A)
Přístroj používá výměnné vrtáky a nástroje se stopkou SDS-plus. Přiložen je i SDS adaptér se sklíčidlem
sozubeným věncem, které je určeno pro vrtáky sválcovou stopkou o průměru 1,5-13 mm a také nástroje
se šestihrannou ¼” stopkou (6,35 mm). Pro šroubování použijte univerzální držák bitů vybavený stopkou
SDS-plus (není součástí balení). Vždy používejte vrták určený pro typ opracovávaného materiálu.
Pozor! Nebezpečí zranění. Při výměně vrtáku/nástroje používejte rukavice. Vrták a
sklíčidlo se mohou silně zahřát, zejména při déletrvajícím sekání a příklepovém vrtání.
Vložení a vyjmutí SDS nástroje
Přístroj je vybaven sklíčidlem SDS-plus, které umožňuje rychlou a snadnou výměnu nástrojů.
•Očistěte a lehce namažte stopku nástroje speciálním mazivem pro SDS nástroje.
•Stáhněte objímku sklíčidla (2) dozadu a vložte nástroj.
•Uvolněte objímku, tím se sklíčidlo uzamkne. Zatažením za nástroj se ujistěte, že je pevně uchycen.
•Pro vyjmutí nástroje stáhněte objímku sklíčidla (2) dozadu a nástroj vytáhněte.
Sklíčidlo s ozubeným věncem (pouze pro vrtání)
Toto sklíčidlo umožňuje použití vrtáků s válcovou stopkou a je na jednom konci osazeno SDS-plus
adaptérem. Sklíčidlo může být vloženo a vyjmuto stejně jako jiné SDS-plus nástroje.
Poznámka: Nepoužívejte sklíčidlo s ozubeným věncem pro příklepové vrtání pomocí vrtacího kladiva!
Pouze pro vrtání bez příklepu.
Upnutí válcového vrtáku
•Uvolněte sklíčidlo (a3) nasazením klíče (a2) do jednoho z otvorů po obvodu sklíčidla a otáčením klíče
proti směru hodinových ručiček. Čelisti sklíčidla se rozevřou.
•Vložte vrták (a1) do čelistíasklíčidlo rovnoměrně utáhněte otáčením klíče (a2) po směru hodinových
ručiček. Sklíčidlo pevně dotáhněte a ujistěte se, že je vrták uprostřed čelistí.
•Nikdy nenechávejte klíč (a2) ve sklíčidle!
Poznámka:Před vrtáním proveďte krátký test, abyste se ujistili, že vrták je vystředěný a přímý.
Nepoužívejte a vyřaďte vrtáky, které jsou ohnuté nebo poškozené.
9

OBSLUHA
Ochranné pracovní pomůcky
•Noste ochranné pracovní rukavice.
•Používejte ochranné brýle. Odlétávající úlomky mohou způsobit zranění.
•Používejte ochranu sluchu proti zvýšenému hluku během práce.
•Používejte prachovou masku proti jemnému prachu.
Zkontrolujte, zda typ vidlice odpovídá typu zásuvky.
Údaje na štítku přístroje musí souhlasit se skutečným napětím zdroje proudu.
Pozor! Nebezpečí zranění. Před připojením vidlice se ujistěte, že spínač (5) není stlačený
nebo blokovaný aretačním tlačítkem (4) v zapnuté poloze. Během práce zamezte zakrytí
nebo ucpání větracích otvorů motoru.
Zapnutí
Stiskněte spínač (5) a držte jej. Počet otáček závisí na tlaku na spínač a poloze omezovače rychlosti (6) –
mírný tlak znamená nízké otáčky, silnější tlak znamená vyšší otáčky.
Vypnutí
Uvolněte spínač (5).
Zapnutí stálého chodu
Stiskněte spínač (5) nadoraz, zatlačte aretační tlačítko (4) a spínač uvolněte. Tím se spínač zablokuje
vzapnuté poloze.
Vypnutí stálého chodu
Opětovně stiskněte spínač (5) a uvolněte jej. Přístroj se zastaví.
Pozor! Nebezpečí zranění. Pokud kladivo vypadne z rukou během stálého chodu,
zůstane zapnuté. Abyste jej bezpečně vypnuli, vytáhněte vidlici ze zásuvky.
Volba otáček
Maximální otáčky lze přednastavit otáčením kolečka omezovače rychlosti (6). Spínač (5) pak může být
stlačen jen po nastavené maximum.
Směr otáčení R / L
Přístroj umožňuje chod vpravo i vlevo. Směr otáčení sklíčidla lze přepnout přepínačem (3) umístěným
nad hlavním spínačem. Před změnou nastavení směru chodu vždy počkejte, až se přístroj zastaví.
•Pravý chod: pro vrtání a zašroubování.
•Levý chod: pouze pro vyšroubování.
Poznámka:Při použití levého chodu se sklíčidlem s ozubeným věncem je třeba sklíčidlo zvlášť pevně
utáhnout, aby se zamezilo jeho uvolnění. Levý chod nepoužívejte při vrtání, protože by došlo kpoškození
vrtáku. Toto platí jak pro válcové tak i pro SDS vrtáky.
10

Volba funkce - vrtání / příklepové vrtání / sekání / neutrální poloha
Přístroj může sekat a dále vrtat buď s příklepem, nebo bez něj. Sekání a příklepové vrtání je doporučeno
pro beton, kámen a zdivo. Před změnou volby funkce vždy počkejte, až se přístroj zastaví. Poloha
plochého sekáče může být nastavena samostatnou funkcí.
•Vrtání: otočte voličem (7) do polohy označené “vrták” .
•Příklepové vrtání: otočte voličem (7) do polohy označené “kladivo+vrták” .
•Neutrální poloha (nastavení sekáče): otočte voličem (7) do polohy označené “rotace” .
•Sekání: otočte voličem (7) do polohy označené “kladivo” .
Pracovní pokyny:
•Vždy vyberte vhodný typ nástroje pro opracovávaný materiál.
•Pro vrtání s příklepem používejte pouze SDS vrtáky.
•Stopku SDS nástroje před vložením vždy namažte speciálním mazivem.
•Pro ocel použijte bezvadně naostřené vrtáky z rychlořezné oceli.
•Zabraňte přehřátí vrtáku tím, že budete dělat přestávky pro ochlazení.
•Do obkladaček vrtejte nejdříve bez příklepu a až po provrtání pokračujte s příklepem.
•Pro šroubování používejte pouze nízké otáčky a režim vrtání.
•Při vrtání velkých otvorů je vhodné je předvrtat menším vrtákem.
11

PÉČE,ÚDRŽBA A SKLADOVÁNÍ
Pozor! Nebezpečí zranění. Před prováděním jakékoli operace při údržbě vytáhněte vidlici
přívodního kabelu ze zásuvky.
Pozor: Jiné údržbářské a opravářské práce, než uvedené v tomto návodu k použití, smí
provádět jen autorizovaný servis výrobce. Při poškození přívodního kabelu tohoto nástroje
smí kabel vyměnit pouze autorizovaný servis výrobce. Bezpečnost a provozní spolehlivost
lze garantovat pouze při používání originálních náhradních dílů.
Přístroj je téměř bezúdržbový
•Větrací otvory se nesmí ucpat, udržujte přístroj čistý.
•Zabraňte vniknutí vlhkosti dovnitř přístroje při čištění.
•Pravidelně po každých asi 100 provozních hodinách zkontrolujte stav uhlíků motoru (b3).
Odšroubujte krytky (b1) na obou stranách přístroje a vytáhněte staré uhlíky. Pokud jsou opotřebené
(kratší než 5 mm), nahraďte je přiloženými novými uhlíky (viz Obrázek B).
Čištění
•Přístroj čistěte ihned po použití.
•Otřete povrch přístroje navlhčeným hadříkem. Nepoužívejte čističe ani rozpouštědla, protože mohou
narušit materiály, ze kterých je přístroj vyroben.
Uskladnění
•Přístroj skladujte na suchém, bezpečném místě a bez vloženého nástroje.
ŘEŠENÍ PROBLÉMŮ
Problém Možná příčina Řešení
Kladivo nepracuje
Zásuvka není pod napětím
Zkontrolujte zásuvku a
jistič/chránič
Vadný kabel
Zkontrolujte kabel, není-li
rozpojený nebo vadný
Nástroj nepracuje
Volič funkce zůstal v poloze
„nastavení sekáče“
Zkontrolujte volič a nastavte
požadovanou funkci
Příliš silné vibrace Nesprávně upnutý nástroj
Zkontrolujte a upněte nástroj
správně
Přehřátí motoru Přetížení přístroje silným
tlakem do práce
Ochlaďte motor volnoběžným
chodem při max. otáčkách po
dobu asi 3 minuty
12

TECHNICKÉ ÚDAJE
Vrtací kladivo PATRIOT VK0800
Napájecí napětí 220-240 V
Síťový kmitočet 50-60 Hz
Jmenovitý příkon 800 W
Počet otáček naprázdno 0-900/min
Počet úderů 0-4770/min
Energie úderu 2,6 J
Upínací systém SDS plus
Max. průměr vrtání, beton 26 mm
Max. průměr vrtání, ocel 13 mm
Max. průměr vrtání, dřevo 30 mm
Hmotnost 3,6 kg
Třída ochrany II
Hluk a vibrace
Deklarovaná úroveň hluku a vibrací byla měřena v souladu se standardní zkušební metodou předepsanou
normou EN 60745 a může být použita pro srovnání jednotlivých nářadí mezi sebou. Deklarovaná úroveň
vibrací může být také použita k předběžnému stanovení expozice.
Upozornění! Hodnota vibrací při aktuálním použití elektrického nářadí se může lišit od deklarované
hodnoty v závislosti na způsobu, jakým se nářadí používá. Úroveň vibrací může být vzhledem k uvedené
hodnotě vyšší.
Při stanovení doby působení vibrací, z důvodu určení bezpečnostních opatření podle nařízení 2002/44/ES
k ochraně osob pravidelně používajících elektrické nářadí v zaměstnání, odhad expozice vibracím, by se
měly zvážit, skutečné podmínky použití a způsob, jakým se nářadí se používá, včetně zohlednění všech
částí pracovního cyklu, jako je například doba, kdy je nářadí vypnuto a kdy běží naprázdno kromě času
spuštění.
Hladina akustického tlaku LpA = 90 dB(A)
Hladina akustického výkonu LwA = 101 dB(A)
Nejistota měření K = 3 dB (A)
Úroveň vibrací ah,HD= 13,47 m/s2(vrtání s příklepem v betonu)
Úroveň vibrací ah,CHeq = 7,639 m/s2(sekání)
Nejistota měření K = 1,5 m/s2
LIKVIDACE
Obal se skládá z ekologických materiálů, které lze v komunálních sběrných dvorech
odevzdat k recyklaci.
Elektrické nářadí neodhazujte do domovního odpadu!
V souladu s evropskou směrnicí č. 2012/19/EU musí být opotřebované elektrické nářadí shromažďováno
odděleně a odevzdáno k ekologické recyklaci. Informace o možnostech likvidace vysloužilého přístroje
vám podá obecní nebo městská správa.
13

ZÁRUČNÍ PODMÍNKY
Záruční doba je uvedena na prodejním dokladu, nejméně však 24 měsíců, a začíná dnem převzetí
výrobku, což je třeba prokázat originálním prodejním dokladem. Záruka se nevztahuje na běžné
opotřebení výrobku a jeho součástek (např. postupný pokles kapacity baterií) a na škody vzniklé
vdůsledku nerespektování návodu k použití, používání nesprávného příslušenství, cizího zásahu a oprav
za použití neoriginálních dílů, v důsledku použití násilí, úderu nebo rozbití a svévolného přetížení motoru.
V rámci záruky se provádí pouze výměna celého výrobku, případně baterie při jejím selhání.
EU PROHLÁŠENÍ O SHODĚ
My, Mountfield a.s., Mirošovická 697, CZ-251 64 Mnichovice, tímto prohlašujeme na svou výlučnou
odpovědnosti, že produkt:
ruční vrtací kladivo Patriot VK0800
je ve shodě s požadavky evropských směrnic
2006/42/EC (Směrnice pro strojní zařízení)
2014/35/EU (Směrnice ES o nízkém napětí)
2014/30/EU (Elektromagnetická kompatibilita)
2011/65/EU (Směrnice o omezení používání nebezpečných látek)
Posouzení shody bylo provedeno podle následujících norem
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1: 2006+A1:2009+A2: 2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2008
Mnichovice, 31. 03. 2016
Ing. Ivan Drbohlav
generální ředitel Mountfield a.s.
15
14

SK Preklad pôvodného návodu na použitie
SK - OBSAH
Úvod ........................................................................................................................................... 15
Použitie....................................................................................................................................... 15
Popis vŕtacieho kladiva............................................................................................................... 16
Použité bezpečnostnésymboly.................................................................................................. 16
Bezpečnostnépokyny................................................................................................................. 17
Zostavenie a príprava ................................................................................................................. 20
Obsluha....................................................................................................................................... 21
Starostlivosť, údržba a skladovanie............................................................................................ 23
Riešenie problémov.................................................................................................................... 23
Technické údaje.......................................................................................................................... 24
Likvidácia .................................................................................................................................... 24
Záručnépodmienky.................................................................................................................... 25
EU vyhlásenie o zhode................................................................................................................ 25
ÚVOD
Ďakujeme, že ste sarozhodli pretoto vŕtacie kladivo a veríme, že vám bude dobre slúžiť. Zariadenie spĺňa
náročné požiadavky na elektrické náradie a jedná sao neoceniteľného pomocníka.
Tento návod na použitie slúži k spoznaniu elektrického náradia a jeho vlastností, a opisuje
určený spôsob použitia a nebezpečenstvá spojené s jeho použitím. Návod na obsluhu
obsahuje dôležité informácie, ako náradie odborne a hospodárne využívať, a tým sa
vyvarovať úrazom, vyhnúť sa opravám a zvýšiť spoľahlivosť a životnosť náradia.
Návod na použitie musí byť vždy k dispozícii v mieste použitia náradia. Uchovávajte tento návod na
použitie vždy spolu s vŕtacím kladivom. Kladivo požičiavajte iba osobám, ktoré sú oboznámené s jeho
použitím, a súčasne s kladivom odovzdajte aj návod na použitie. Návod na použitie si musí prečítať a
dodržiavať každá osoba, ktorá pracuje s týmto náradím.
Poznámka:
Ilustrácie a špecifikácie uvedené v tomto návode nie sú záväzné a môžu sa od dodaného výrobku líšiť.
Zobrazené alebo popísané príslušenstvo nemusí byť súčasťou dodávky zariadenia. Výrobca si vyhradzuje
právo na vykonávanie zmien v zmysle ďalšieho vývoja bez predchádzajúceho upozornenia.
POUŽITIE
Zariadenie je určenépresekanie a príklepové vŕtanie do betónu, kameňa a muriva, ďalej pre vŕtanie bez
príklepu do dreva, kovu, plastu a keramiky atiež pre skrutkovanie.
Dodržiavajte pokyny k typom vrtákov a nástrojov. Zariadenie je vybavenéskľučovadlom SDS-plus a ako
príslušenstvo obsahuje i výmenné skľučovadlo sozubeným vencom pre vrtáky svalcovou stopkou.
Zariadenie je určenépresúkromné použitie vsuchých priestoroch. Akékoľvek iné použitie alebo úprava
zariadenia predstavujú závažné nebezpečenstvo poranenia. Za škody, ktoré vzniknú pri použití v rozpore
surčením, nenesie výrobcazodpovednosť.
15

POPIS VŔTACIEHO KLADIVA
Kladivo
1 SDS-plus skľučovadlo
2 Objímka skľučovadla
3 Prepínač ľavého / pravého chodu
4 Aretačné tlačidlo
5 Spínač
6 Obmedzovač rýchlosti
7 Volič funkcie
(Vŕtanie / Príklepové vŕtanie / Nastavenie
polohy sekáča/ Sekanie)
8 Prídavná rukoväť
Obrázok A – Vkladanie nástroja
Varianta 1 (valcové nástroje)
a1 Vrták s valcovou stopkou
a2 Kľúč
a3 Skľučovadlo sozubeným vencom
a4 SDS-plus adaptér skľučovadla
Varianta 2 (SDS-plus nástroje)
a5 SDS-plus plochý sekáč
a6 SDS-plus špicatý sekáč
a7 SDS-plus vrták
Obrázok B – Výmena uhlíkov
b1 Krytka
b2 Pružina
b3 Uhlík
Obrázok C - Prídavná rukoväť
c1 Hĺbkový doraz
c2 Zaistenie hĺbkového dorazu
c3 Objímka rukoväte
c4 Rúčka
c5 Krytka
Poznámka: vrtáky a sekáče nie sú súčasťou balenia, okrem 1 ks vrtáku SDS-plus 12x150 mm (a7).
POUŽITÉ BEZPEČNOSTNÉ SYMBOLY
Pozor! / Výstraha!
Používajte prachovú masku!
Prečítajte si návod na použitie! Používajte ochranu sluchu!
Noste pracovné ochranné rukavice! Používajte ochranu očí!
16

BEZPEČNOSTNÉ POKYNY
Všeobecné bezpečnostné pokyny pre elektrické náradie
Výstraha! Prečítajte si všetky bezpečnostné varovania a pokyny. Opomenutie pri
dodržiavaní týchto bezpečnostných upozornení a pokynov môže viesť k úrazu elektrickým
prúdom, ku vzniku požiaru a / alebo k vážnemu zraneniu osôb.
Uchovajte si všetky pokyny a návod pre budúce použitie.
V týchto bezpečnostných upozorneniach používaný pojem „elektrické náradie“ sa vzťahuje na elektrické
náradie napájané zo siete (so sieťovými káblami) a na elektrické náradie napájané akumulátormi (bez
sieťových káblov).
1) Bezpečnosť na pracovisku
a) Udržujte svoje pracovisko čisté a dobre osvetlené. Neporiadok alebo neosvetlené pracovisko môžu
zapríčiniť nehody.
b) S elektrickým náradím nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa vyskytujú
horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu prach alebo pary
zapáliť.
c) Dbajte na to, aby pri práci s elektrickým náradím boli deti a iné osoby v bezpečnej vzdialenosti. V
prípade odvrátenia pozornosti môžete stratiť kontrolu nad vykonávanou činnosťou.
2) Elektrická bezpečnosť
a) Vidlica prívodu elektrického náradia musí konštrukciou zodpovedať sieťovej zásuvke. Vidlicu
prívodu v žiadnom prípade neupravujte. Nepoužívajte žiadne zásuvkové adaptéry spoločne s
náradím, ktoré má ochranný vodič. Neupravené vidlice a zodpovedajúce zásuvky znižujú riziko úrazu
elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi ako napr. potrubie, telesá ústredného
kúrenia, sporáky a chladničky. V prípade, že je telo uzemnené, je riziko úrazu elektrickým prúdom
vyššie.
c) Elektrické náradie nevystavujte dažďu alebo mokrému prostrediu. Vniknutie vody do elektrického
náradia zvyšuje riziko úrazu elektrickým prúdom.
d) Nepoužívajte prívodný kábel na iné účely. Nikdy nenoste ani neťahajte elektrické náradie za
prívodný kábel, ani za neho náradie nevešajte. Nevyťahujte vidlicu zo zásuvky ťahom za kábel.
Chráňte kábel pred vysokými teplotami, olejom, ostrými hranami alebo pohyblivými časťami
náradia. Poškodené alebo pokrútené káble zvyšujú nebezpečenstvo úrazu elektrickým prúdom.
e) Ak s elektrickým náradím pracujete vonku, používajte len také predlžovacie káble, ktoré sú určené
na použitie vonku. Použitie kábla určeného na použitie vonku znižuje riziko úrazu elektrickým
prúdom.
f) Ak sa nedá vyhnúť použitiu elektrického náradia vo vlhkom prostredí, používajte napájanie
chránené prúdovým chráničom (RCD). Používanie prúdového chrániča znižuje nebezpečenstvo úrazu
elektrickým prúdom.
3) Bezpečnosť osôb
a) Pri používaní elektrického náradia buďte pozorní, dávajte pozor na to, čo robíte, pristupujte k práci
s elektrickým náradím s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod
vplyvom drog, alkoholu alebo liekov. Chvíľa nepozornosti pri práci s elektrickým náradím môže mať
za následok vážne zranenia.
b) Používajte osobné ochranné prostriedky. Vždy noste ochranné pracovné rukavice a ochranu očí.
Používanie osobných ochranných prostriedkov ako je respirátor, protišmyková bezpečnostná obuv,
17

ochranná prilba alebo protihluková ochrana sluchu, vždy podľa druhu a použitia elektrického náradia,
znižuje riziko zranenia.
c) Predchádzajte náhodnému uvedeniu náradia do prevádzky. Skontrolujte, či je elektrické náradie
vypnuté skôr, než ho pripojíte k sieti a / alebo zasuniete akumulátor, uchopíte alebo ponesiete.
Prenášanie náradia s prstom na spínači alebo zapájanie vidlice do zásuvky so zapnutým spínačom
môže byť príčinou nehôd.
d) Pred zapnutím náradia odstráňte z jeho blízkosti všetky nastavovacie nástroje alebo kľúče. Nástroj
alebo kľúč, ktorý sa nachádza v rotujúcej časti náradia, môže spôsobiť zranenie.
e) Pracujte len tam, kam bezpečne dosiahnete. Vyhýbajte sa nezvyčajnému držaniu tela. Dbajte na
stabilný postoj a vždy udržiavajte rovnováhu. Budete tak elektrické náradie lepšie kontrolovať v
nečakaných situáciách.
f) Noste vhodné oblečenie. Nenoste voľné oblečenie alebo ozdoby. Dbajte na to, aby vaše vlasy,
odev a rukavice boli v bezpečnej vzdialenosti od pohyblivých dielcov. Voľné oblečenie, ozdoby
alebo dlhé vlasy sa môžu do pohyblivých dielcov zachytiť.
g) Ak je možné použiť zariadenie na odsávanie prachu a záchytné zariadenie, skontrolujte, či sú tieto
zapojené a správne použité. Použitie zariadenia na odsávanie prachu môže znížiť ohrozenie
prachom.
4) Používanie a ošetrovanie elektrického náradia
a) Náradie nepreťažujte. Na svoju prácu používajte vždy na to určené elektrické náradie. Správne
zvolené elektrické náradie bude lepšie a bezpečnejšie vykonávať prácu, na ktorú bolo skonštruované.
b) Nepoužívajte elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť spínačom. Elektrické náradie,
ktoré sa nedá ovládať spínačom, je nebezpečné a treba ho nechať opraviť.
c) Vytiahnite vidlicu zo zásuvky alebo vyberte akumulátor predtým, ako budete vykonávať
nastavenie elektrického náradia, vymieňať príslušenstvo alebo náradie odložíte. Toto
bezpečnostné opatrenie zabraňuje neúmyselnému spusteniu náradia.
d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Nedovoľte pracovať s náradím
osobám, ktoré nie sú s ním oboznámené alebo ktoré nečítali tieto pokyny. Elektrické náradie je
nebezpečné, ak ho používajú neskúsené osoby.
e) O náradie sa starostlivo starajte. Kontrolujte, či pohyblivé časti bezchybne fungujú a nezasekávajú
sa. Sústreďte sa na praskliny alebo poškodenia, ktoré môžu ohroziť bezpečnú funkciu elektrického
náradia. Poškodené dielce nechajte pred použitím náradia vymeniť. Mnohé nehody majú svoju
príčinu v nedostatočne udržiavanom elektrickom náradí.
f) Rezné nástroje udržiavajte ostré a čisté. Pozorne ošetrované rezné nástroje s ostrými reznými
hranami sa menej zasekávajú a ľahšie sa vedú.
g) Používajte elektrické náradie, príslušenstvo, pracovné nástroje atď. podľa týchto pokynov a tak,
ako je to pre tento špeciálny typ náradia predpísané. Pritom zohľadnite pracovné podmienky a
činnosť. Používanie elektrického náradia na iné ako určené účely môže viesť k nebezpečným
situáciám.
5) Servis
a) Svoje elektrické náradie nechajte opravovať iba kvalifikovanéj osobe, ktorá bude používať
originálne náhradné dielce. Tým zabezpečíte, že zostane zachovaná úroveň bezpečnosti elektrického
náradia ako pred opravou.
18

BEZPEČNOSTNÉ POKYNY PRE KLADIVÁ
Používajte ochranu sluchu. Vystavenie vplyvu hluku môže spôsobiťstratu sluchu.
Používajte prídavnúrukoväť, ak je dodávaná s náradím. Strata kontroly nad zariadením môže spôsobiť
zranenie osoby.
Pri vykonávaní činností, kde použitý nástroj sa môže dotknúť skrytého vedenia alebo svojho vlastného
prívodu, držte elektromechanické náradie za izolované držadlá.Dotyk nástrojaso „živým“ vodičom
môže spôsobiť, že saneizolované kovové časti elektromechanického náradia stanú „živými“ a môžu viesť
kúrazu užívateľa elektrickým prúdom.
Pre vyhľadávanie skrytých rozvodných vedení používajte vhodné vyhľadávacie prístroje, alebo sa
informujte v miestnej rozvodnej spoločnosti. Kontakt s vedeniami elektrického prúdu môže spôsobiť
úraz a oheň, kontakt s plynovým vedením môže spôsobiť výbuch. Poškodené vodovodné potrubia môžu
spôsobiť poškodenie majetku alebo elektrický úraz.
Ruky nemajte v blízkosti otáčajúcich sa častí. Skôr než elektrické náradie odložíte, počkajte, kým sa
nezastaví. Je nebezpečenstvo poranenia.
Nedotýkajte sa používaného náradia alebo obrábaných predmetov bezprostredne po opracovaní. Časti
môžu byť ešte horúce a môžu spôsobiť popáleniny.
Elektrické náradie okamžite vypnite, keď dôjde k zablokovaniu nástroja kvôli preťaženiu či vzpriečeniu
vobrobku. Očakávajte náhly točivý moment ako možnú reakciu náradia. Strata kontroly môže spôsobiť
úrazy.
Zaistite pohyblivé obrábané predmety upínacími prípravkami. Obrábaný predmet držaný v ruke sa
môže vyšmyknúť a ohroziť vašu bezpečnosť.
Pri práci s náradím ho držte pevne oboma rukamia zaujmite pevný postoj. Pri použití oboch rúk je
náradie vedenébezpečnejšie.
19

ZOSTAVENIE A PRÍPRAVA
Pozor! Nebezpečenstvo zranenia. Pred vykonávaním akejkoľvek operácie vytiahnite
vidlicuprívodného kábla zo zásuvky!
Prídavná rukoväť (viď Obrázok C)
Vždy používajte prídavnú rukoväť (8). Rukoväť poskytuje dodatočný úchopový bod a zvyšuje bezpečie. Je
vhodná preľavákov ipravákov.
•Uvoľnite objímku rukoväte (c3) otáčaním spodnej rúčky (c4) proti smeru hodinových ručičiek.
•Navlečte objímku cez skľučovadlo (1) až na krk kladiva a natočte rukoväť do vyhovujúcej polohy.
Rukoväť môže byť na krku nasadenáľubovoľne tak, aby vyhovovala pravákom i ľavákom.
•Zaistite rukoväť utiahnutím rúčky (c4) vsmere hodinových ručičiek.
Hĺbkový doraz (viď Obrázok C)
•Uvoľnite zaistenie dorazu (c2) a do otvoru zasuňte hĺbkový doraz (c1).
•Hĺbku vŕtania nastavíte ako rozdiel medzi špičkou vrtáku a koncom hĺbkového dorazu.
•Zatlačte na zaistenie dorazu (c2), tým sahĺbkový doraz znehybní.
Informácie kvrtákoma nástrojom (viď Obrázok A)
Zariadenie používavýmenné vrtáky anástroje so stopkou SDS-plus. Priložený je i SDS adaptér so
skľučovadlom sozubeným vencom, ktoré je určené pre vrtáky svalcovou stopkou spriemerom
1,5-13 mm a tiež nástroje so šesťhrannou ¼” stopkou (6,35 mm). Pre skrutkovanie použite univerzálny
držiak bitov vybavený stopkou SDS-plus (nie je súčasťou balenia). Vždy používajte vrták určený pretyp
opracovávaného materiálu.
Pozor! Nebezpečenstvo zranenia. Pri výmene vrtáku/nástroja používajte rukavice.
Vrták a skľučovadlo sa môžu silne zahriať, najmä pri dlhotrvajúcom sekaní a
príklepovom vŕtaní.
Vloženie a vybratie SDS nástroja
Zariadenie je vybavené skľučovadlom SDS-plus, ktoré umožňuje rýchlu a ľahkú výmenu nástrojov.
•Očistite a zľahka namastite stopku nástroja špeciálnym mazivom pre SDS nástroje.
•Stiahnite objímku skľučovadla (2) dozadu a vložte nástroj.
•Uvoľnite objímku, tým sa skľučovadlo uzamkne. Zaťahaním za nástroj sa uistite, že je pevne chytený.
•Pre vybratie nástroja stiahnite objímku skľučovadla (2) dozadu a nástroj vytiahnite.
Skľučovadlo s ozubeným vencom (iba pre vŕtanie)
Toto skľučovadlo umožňuje použitie vrtákov s valcovou stopkou a je na jednom konci osadené SDS-plus
adaptérom. Skľučovadlo môže byť vložené a vybraté rovnako ako iné SDS-plus nástroje.
Poznámka: Nepoužívajte skľučovadlo s ozubeným vencom pre príklepové vŕtanie pomocou vŕtacieho
kladiva! Iba pre vŕtanie bez príklepu.
Upnutie valcového vrtáku
•Uvoľnite skľučovadlo (a3) nasadením kľúča (a2) do jedného z otvorov po obvodeskľučovadlaa
otáčaním kľúča proti smeru hodinových ručičiek. Čeľuste skľučovadla sa rozovrú.
•Vložte vrták (a1) do čeľustí askľučovadlo rovnomerneutiahnite otáčaním kľúča (a2) vsmere
hodinových ručičiek. Skľučovadlo pevnedotiahnite a uistite sa, že je vrták uprostred čeľustí.
•Nikdy nenechávajte kľúč (a2) vskľučovadle!
Poznámka: Pred vŕtaním vykonajte krátkytest, aby ste sauistili, že vrták je vystredený a priamy.
Nepoužívajte a vyraďte vrtáky, ktoré sú ohnuté alebo poškodené.
20
