PeakTech 7850 User manual

PeakTech
® 7850/7851
Bedienungsanleitung /
Operation Manual
Stativ für Geräte und Kameras /
Tripod for devices and cameras

1. Sicherheitshinweise zum Betrieb des Gerätes
Vor Inbetriebnahme des Gerätes Bedienungsanleitung sorgfältig
lesen. Nachfolgend aufgeführte Sicherheitshinweise zum Betrieb
des Gerätes sind unbedingt zu beachten. Schäden, die durch
Nichtbeachtung dieser Hinweise entstehen, sind von
Ansprüchen jeglicher Art ausgeschlossen:
* Achten Sie auf festen Stand der Beine und arretieren Sie die
Einstellschrauben sorgfältig.
* Achten Sie bei der Bedienung mechanischer Bauteile auf
eine sachgemäße Anwendung, um Quetschungen und
andere Verletzungen zu vermeiden
* Beachten Sie die maximale Traglast des Statives
* Sichern Sie das Stativ bei Windböen mit einem
Zusatzgewicht gegen umkippen
* Metallteile können elektrisch leiten. Halten Sie das Stativ von
sämtlichen Spannungsquellen fern und sichern es gegen
umfallen.
* Stativ keinen extremen Temperaturen oder Nässe
aussetzen.
* Staub und Dreck können die Lager und Scharniere
beschädigen
* Starke Erschütterungen während der Verwendung
vermeiden
* Säubern Sie das Stativ regelmäßig mit einem feuchten
Stofftuch und einem milden Reinigungsmittel. Benutzen Sie
keine ätzenden Scheuermittel.
* Entfernen Sie nach dem Einsatz Messgeräte oder Kameras
vom Stativ und verstauen Sie diese in einem gesonderten
Behälter um Beschädigungen und Kratzer zu vermeiden
-1-

Reinigung des Statives
Stativ nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt
darauf achten, dass keine Flüssigkeiten/Reinigungsmittel in das
Innere des Kugelkopfes gelangen. Dies könnte zu mechanischen
Problemen führen.
Einführung
Viele Messgeräte besonders aus der optischen oder akustischen
Messtechnik müssen für ihre Messaufgabe an einer festen Stelle
platziert und genau ausgerichtet werden. Daher verfügen diese
Geräte über ein ¼ Zoll Stativgewinde, mit welchem eine
Anbringung an ein Fotostativ möglich ist.
Die PeakTech 7850 und 7851 sind Stative mit hohem Funktions-
umfang, wie z.B. einem 360° rotierbarem Panoramakopf,
beliebig einstellbarem Neigungswinkel, stufenlos ausziehbaren
Standbeinen und vielem mehr.
Die Stative sind aus Aluminium und Kunststoff gefertigt und
genügen auch höchsten Ansprüchen an Stabilität und
Belastbarkeit, sind aber dennoch sehr leicht zu tragen und
platzsparend in der beiliegenden Tragetasche zu verstauen.
2. Technische Merkmale
►Geräte- und Kamerastativ mit ¼ Zoll Gewinde
►Hohe Belastbarkeit auch für schwere Messgeräte
►Dreh- und schwenkbarer Panoramakopf
►Integrierte Wasserwaage für hohe Präzision
►Stabile Ausführung aus eloxiertem Aluminium
►Modernes Design mit vielen Funktionen
►Geringes Gewicht und leicht zu verstauen
-2-

3. Technische Daten
P 7850
Gewindegröße ¼“ (6,35 mm)
Max. Höhe 145 cm
Min. Höhe 48 cm
Max. Traglast 5 kg
Panoramakopf 360°
Eigengewicht ca. 1,1 kg
Zubehör Tragetasche, Bedienungsanleitung
P 7851
Gewindegröße ¼“ (6,35 mm)
Max. Höhe 151 cm
Min. Höhe 52 cm
Max. Traglast 10 kg
Panoramakopf 360°
Eigengewicht ca. 1,6 kg
Zubehör Tragetasche, Bedienungsanleitung
-3-

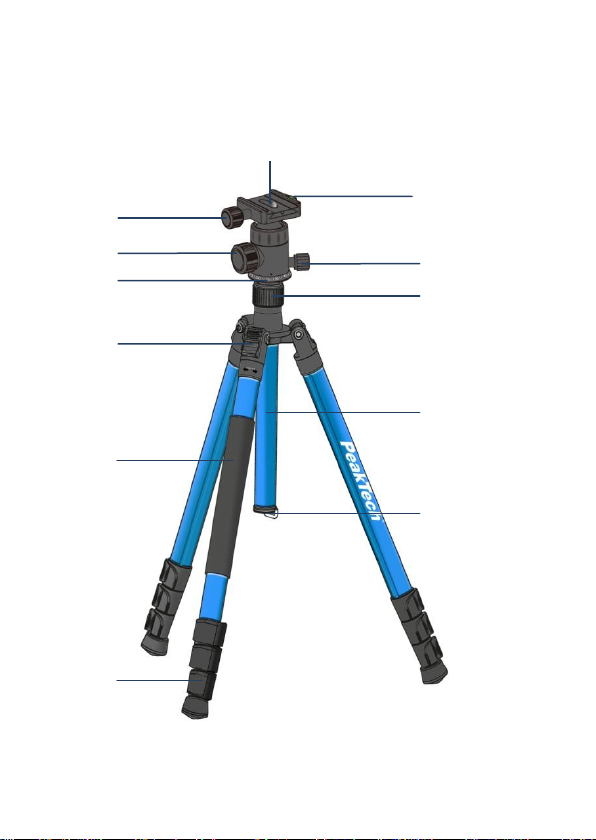

4. Bedienelemente am Stativ
(Bild: P7851)
-4-
4.
3.
2.
1.
5.
6.
7.
8.
9.
10.
12.
11.

1.) Kamera- / Geräteaufnahme
2.) Feststellschraube für Kamera- / Geräteaufnahme
3.) Feststellschraube für Kugelkopf
4.) 360° Drehlager
5.) Arretierung für Winkel der Standbeine
6.) Tragegriff
7.) Klappverschluß für Teleskopbeine
8.) Wasserwaage
9.) Feststellschraube für 360° Drehlager (nur P7851)
10.) Überwurfmutter für Arretierung der Höhenverstellung
11.) Ausziehbare Höhenverstellung
12.) Haken für Zusatzgewicht
5. Bedienung
Entnehmen Sie das Stativ aus der beiliegenden Tragetasche.
Klappen Sie die Standbeine aus und lösen Sie die
Klappverschlüsse (7) der Teleskopbeine. Ziehen Sie die
Teleskopbeine auf die gewünschte Länge aus und arretieren Sie
diese wieder mit den Klappverschlüssen (7) für festen Sitz:
-5-

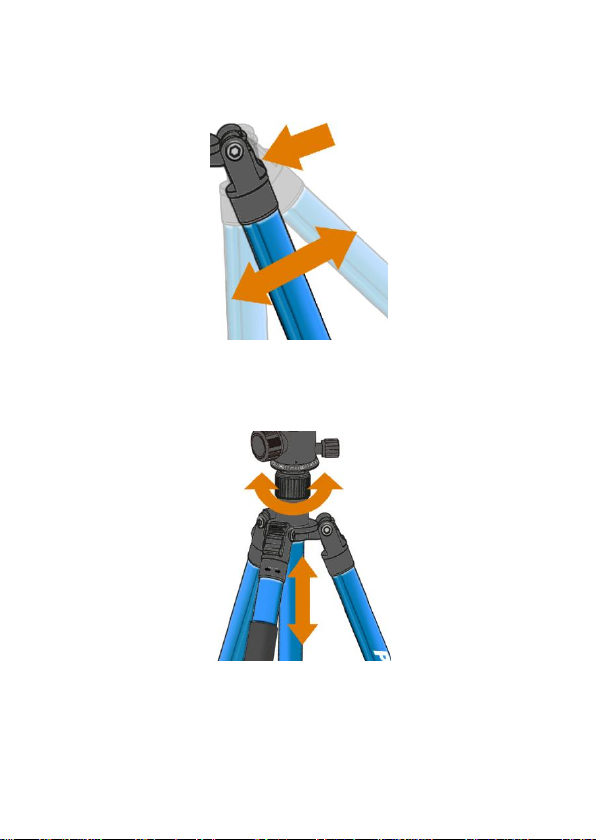

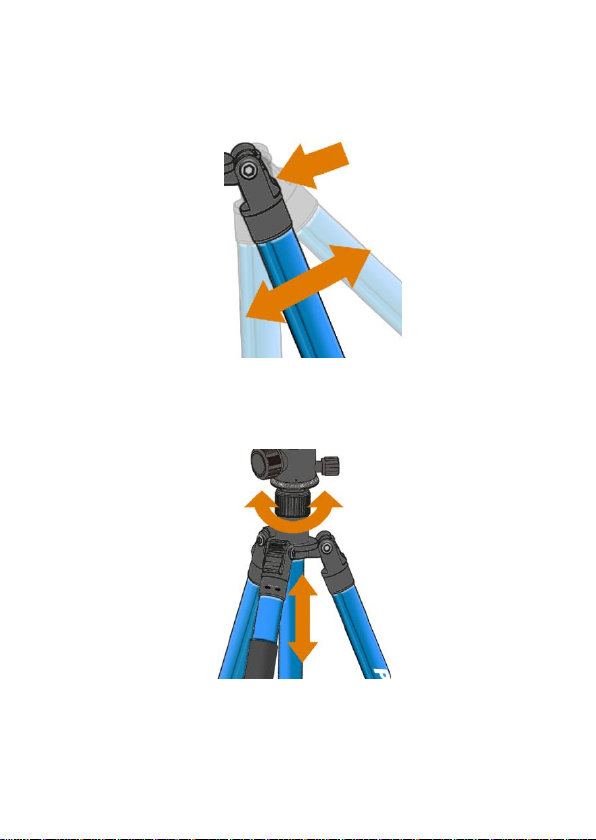

Nur P7851: Stellen Sie den gewünschten Winkel der Standbeine
(0 bis 180°) durch drücken der Arretierung (5) und
anschließendem Umklappen der Standbeine ein.
Lösen Sie die Überwurfmutter der Höhenverstellung (10) und
ziehen Sie diese auf die gewünschte Höhe aus. Arretieren Sie die
Höhenverstellung (11) wieder fest mit der Überwurfmutter (10).
-6-

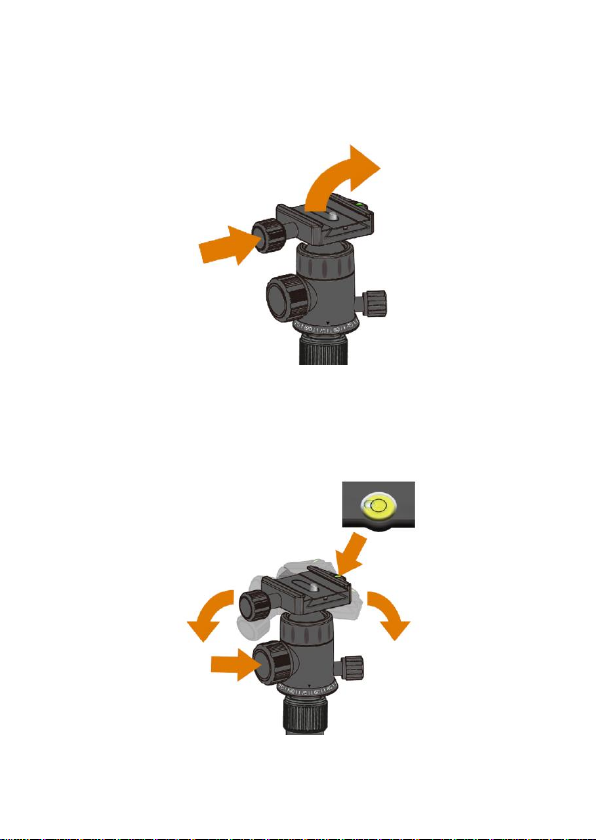

Lösen Sie die Feststellschraube (2) oder den Schnappverschluss
(nur P 7850) der Geräteaufnahme und befestigen das Messgerät
oder die Kamera mit der ¼ Zoll Schraube. Befestigen Sie die
Geräteaufnahme mit Gerät anschließend wieder am Stativ.
Lösen Sie die Feststellschraube für den Kugelkopf (3) und stellen
den Neigungswinkel des Gerätes vertikal ein. Nutzen Sie bei
Bedarf die integrierte Wasserwaage (8) zur Orientierung, um das
Gerät genau auszurichten. Befestigen Sie den Kugelkopf wieder
mit der Feststellschraube (3).
-7-

Nun lösen Sie die Feststellschraube für das 360° Drehlager (4)
und richten das Gerät horizontal aus. Befestigen Sie das
Drehlager wieder mit der Feststellschraube (4), um ein
versehentliches Verstellen während der Bedienung zu vermeiden.
Tragen Sie das Stativ ggf. am Tragegriff (7) zu einem anderen
Einsatzort. Bei weiteren Entfernungen, entfernen Sie das
aufsitzende Gerät, um Beschädigungen zu vermeiden.
-8-

Bei Einsatz im Außenbereich empfiehlt es sich am Haken (12.) ein
Zusatzgewicht (z.B. Kamertasche) zu befestigen, um ein
Umkippen des Statives bei Windböen zu vermeiden.
Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung oder Teilen daraus, vorbehalten. Reproduktionen
jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur
mit schriftlicher Genehmigung des Herausgebers gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes, welche dem Fortschritt dienen, vorbehalten.
© PeakTech®06/2016 EHR
