6
7
Fig .6
Fig .4
3
8"
1-3/8" ~ 2"
1
2
Fig .1
1-3/8" ~ 2"
Fig .7

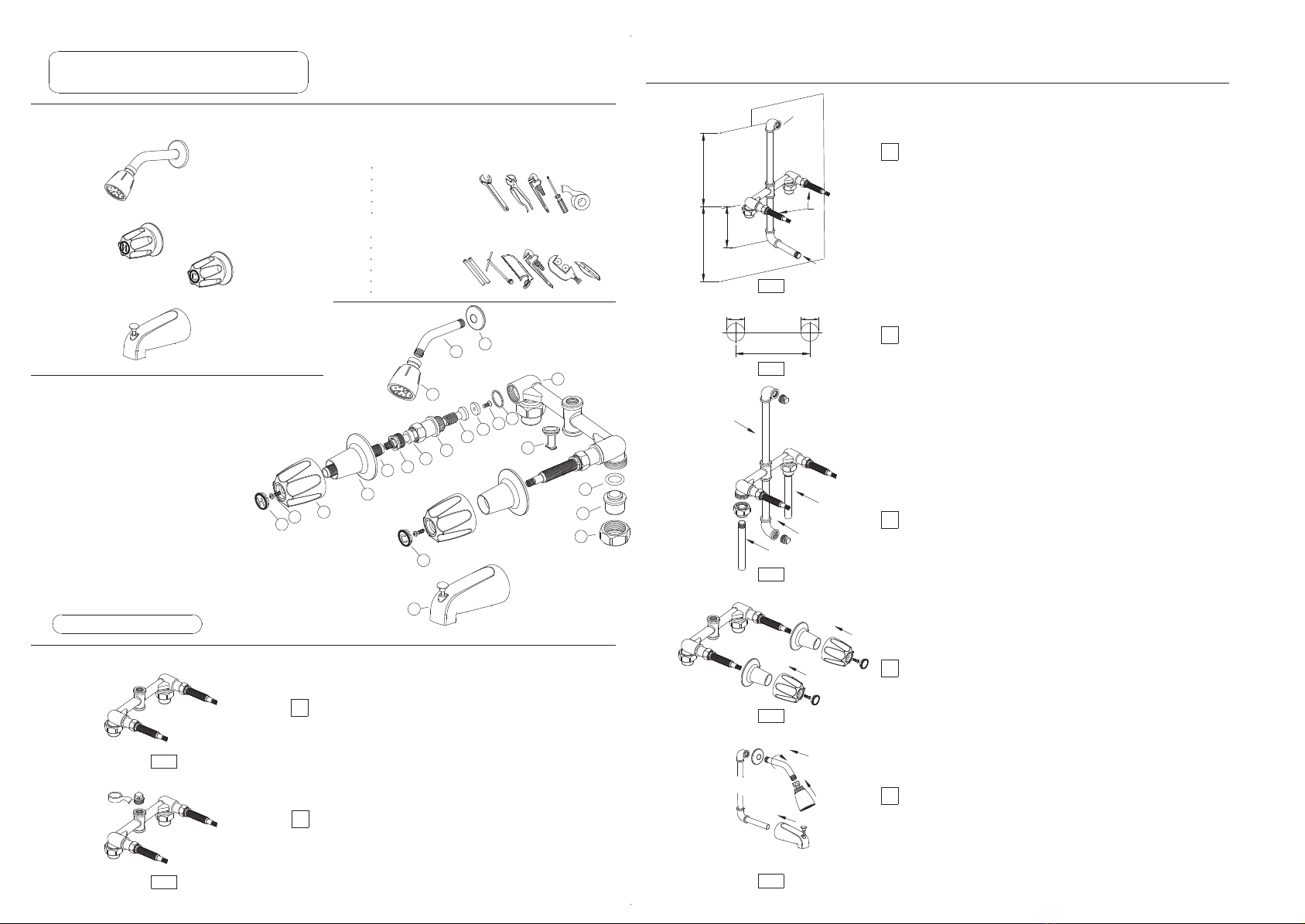

ROBINET DE BAIGNOIRE ET DE DOUCHE À DEUX POIGNÉES
123
4
5
11
10
18
22
9
Fig .5
H
C
48"
8"
30"
1A
1B
1A
7
6
814
17
16
15
13
19
20
21
12
4
5
Fig .3
Fig .2
Préparation / Assemblage
INSTRUCTIONS
Conduites d'alimentation
Clé pour lavabo
Scie à métaux
Serre-tube
Coupe-tube
Couteau
Clé à molette
Pinces multiprises
Serre-tube
Ruban à tuyau
Tournevis Phillips
Utiles :
Outils :
Requis :
01# capuchon,
eau chaude
02# vis
03# poignée
04# bride
05# arbre
06# écrou
07# rondelle
08# chapeau
09# tige
10# disque
11# vis
01#
12# rondelle
13# corps
14# dérouteur
15# joint torique
16# adaptateur
17# écrou d'accouplement
18# capuchon, eau froide
19# bride de douche
20# bras de douche
21# douche
22# bec
Coupez l'alimentation d'eau. Installez la pièce coulée rigide aux
conduites d'eau de 13 mm (1/2 po). Les abouts de la pièce
coulée sont filetés pour des tuyaux filetés de 13 mm (1/2 po) et
accepteront des raccords soudés en cuivre de 13 mm (1/2 po).
Pour l'installation de baignoire seulement, bouchez la sortie
supérieure avec un bouchon pour tuyau de fer de 13 mm (1/2 po)
(non fourni). Pour l'installation de douche seulement, bouchez la
sortie inférieure avec un bouchon pour tuyau de fer de 13 mm
(1/2 po) (non fourni).
Emplacement recommandé des composants (voir la Fig. 3)
La distance de la ligne centrale de la soupape jusqu'au mur fini est de
47 mm (1-7/8 po) MIN à 73 (2-7/8 po) MAX. La distance recommandée est
de 60 mm (2-3/8 po).
1A. Trou de sortie de douche et(ou) de bec : 32 mm (1-1/4 po) de diamètre.
1B. Coupez ou laissez un trou de 35 mm (1-3/8 po) à 51 mm (2 po) de
diamètre [Recommandé : 44 mm (1-3/4 po)] pour l'entrée d'eau froide
(côté droit) et pour l'entrée d'eau chaude (côté gauche).
La distance (centre à centre) entre l'entrée d'eau froide et l'entrée d'eau
chaude est de 203 mm (8 po) (voir la Fig. 4).
MISE EN GARDE : Laissez un espace d'au moins 51 mm (2 po) entre la
sortie de la baignoire et le rebord de la baignoire.
A. Positionnez le corps de la soupape dans le mur de manière appropriée
(voir la Fig. 5). Assurez-vous que la marque « UP » est vers le haut et la
marque « DOWN » est vers le bas.
B. Connectez l'alimentation d'eau aux assemblages des soupapes à l'aide
des écrous d'accouplement.
C. Ouvrez l'alimentation d'eau chaude et froide.
D.
Remarque : H - alimentation d'eau chaude C - alimentation d'eau froide
Up - sortie de la douche Down - sortie de la baignoire
Tournez la tige de la soupape pour permettre à l'eau de couler du bec
de la baignoire jusqu'à ce qu'il n'y a aucun débris dans l'eau
sortant.
Vérification de la pression
A.
B.
MISE EN GARDE : Ne pas ouvrir et fermer l'alimentation d'eau
continuellement durant la période initiale.
Installez un bouchon pour tuyau de fer de 13 mm (1/2 po) (non fourni)
sur les sorties de la douche et de la baignoire. Tournez la tige de la
cartouche à la position complètement ouverte et vérifiez toutes les
connexions pour y déceler toute fuite.
Tournez la tige de la cartouche à la position fermée.
A. Mise en garde : Retirez lentement les bouchons de tuyau des sorties de
la douche et de la baignoire.
B.
C.
Après la finition du mur : vissez les brides (04#) sur les arbres (05#) et
placez-les contre le mur fini.
Posez les ensembles de poignée (01#, 02#, 03#) (voir la Fig. 6).
A. Pour l'installation de douche et de baignoire, connectez la sortie
inférieure au bec de la baignoire et la sortie supérieure au bras de la
douche à l'aide des raccords appropriés (voir la Fig. 7).
DOWN
(Bas - Bec)
UP
(Haut -
Douche)
833-3001FR Rev. 1103
