Pegasus 67390W-8001 Assembly instructions

INSTALLATION AND CARE GUIDE
TWO-HANDLE LAVATORY FAUCET
Model#
67390W-8001
67390W-8004
SKU#
703453
703449
THANK YOU
Questions, problems, missing parts?
Before returning to the store, call Pegasus Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-877-580-5682
WWW.HOMEDEPOT.COM/PEGASUS
We appreciate the trust and condence you have placed in Pegasus through the purchase of this lavatory faucet.
We strive to continually create quality products designed to enhance your home. Visit us online to see our full
line of products available for your home improvement needs. Thank you for choosing Pegasus!
8/2015 REV.01YOW

Phillips
screwdriver Basin
wrench
2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents..................................3
Installation................................................4
Care and Cleaning ....................................9
Troubleshooting........................................9
Service Parts ........................................... 10
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact customer service
for replacement parts.
TOOLS AND HARDWARE REQUIRED
Adjustable
wrench
Safety
goggles
Channel
lock pliers
(2) Supply
lines
SILICONE
Silicone
sealant
Tools and Hardware Required ...............2
Operation...................................................8
Warranty
LIMITED LIFETIME WARRANTY
Pegasus products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Pegasus products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that prove defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-877-580-5682 to receive the
replacement item. Proof of purchase (original sales receipt) from the original consumer purchaser must be made
available for all Pegasus warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-877-580-5682 for
more details.

3
Pre-Installation (continued)

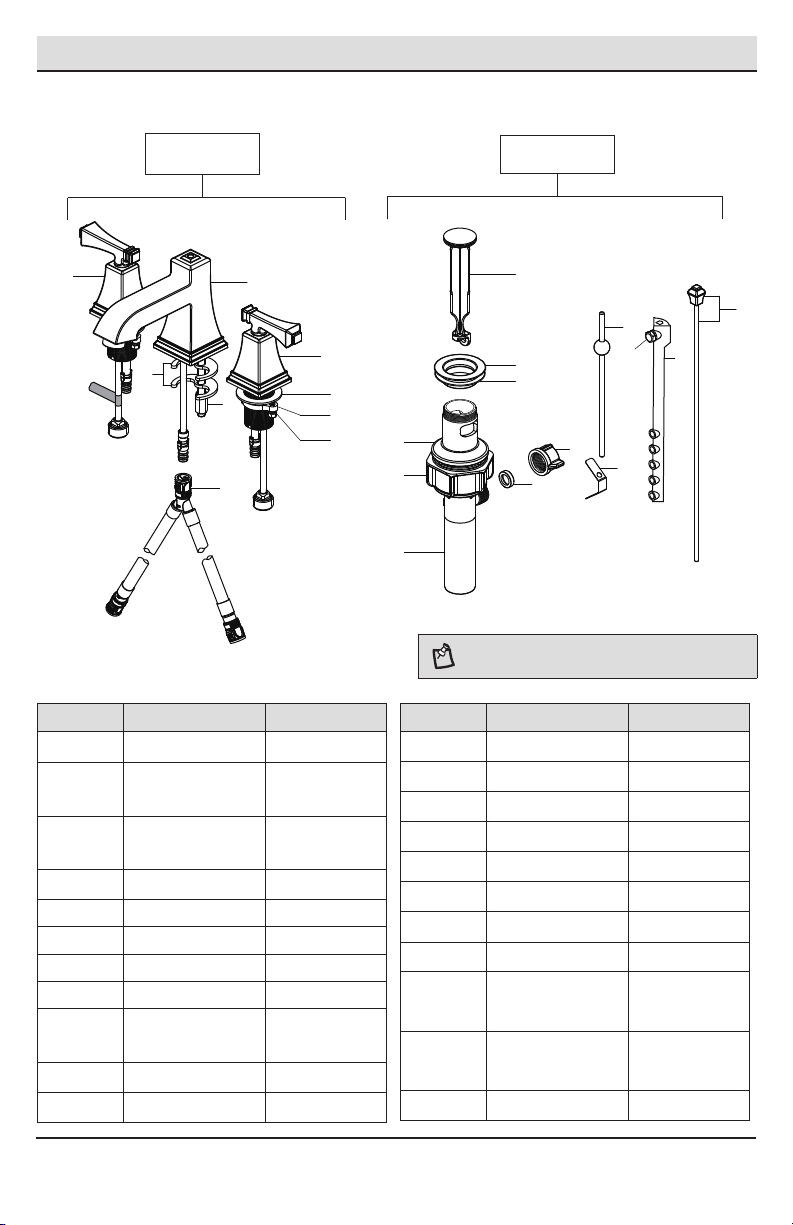

PACKAGE CONTENTS
WWW.HOMEDEPOT.COM/PEGASUS
Please contact 1-877-580-5682 for further assistance.
Part Description Quantity
A 1
BHandle assembly
- Hot 1
CHandle assembly
- Cold 1
IQuick connecting
hose 1
Faucet body
D 2
ENut 2
FScrew 4
Washer
G 2
HLock nut 1
Washer
Part Description Quantity
Faucet Assembly Drain Assembly
NOTE: *Items J - Q come pre-assembled.
J 1Pop up stopper
K 1Drain ange
L 1Rubber washer
N 1Lock nut
O 1Drain body
Q 1Ball nut
R 1Ball rod
S 1Spring clip
U 1Lift rod strap
V 1Lift rod
T 1Thumb screw
M 1Rubber washer
P 1Seal
J*
K*
L*
M*
N*
O*
S
T
R
U
V
P*
Q*
I
A
B
C
D
E
F
G
H

4

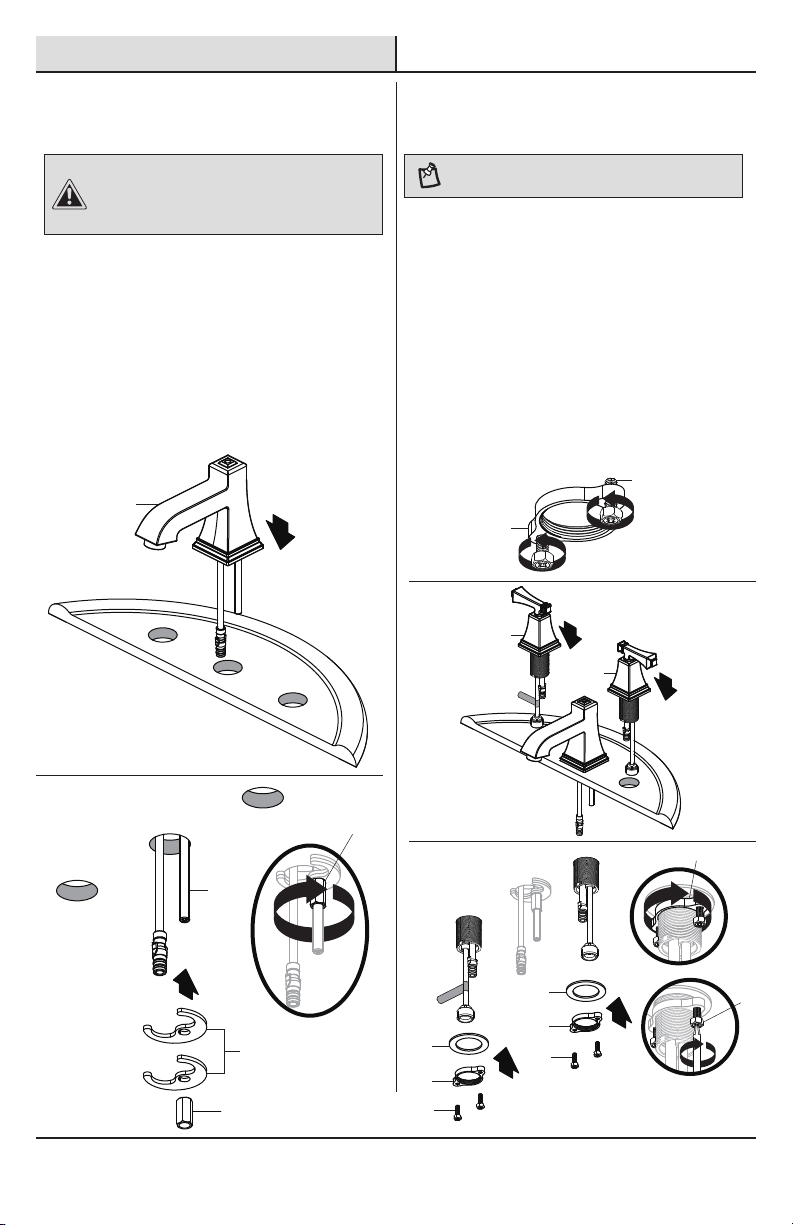

Installation
1 Installing the faucet assembly
CAUTION: Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Place the faucet (A) through the mounting
holes in the sink.
2 Installing the faucet handles
□Remove the preassembled nuts (E) and washers
(D) from the hot and cold faucet handles (B and C).
□Insert the hot faucet handle (B) to the left of the
spout and cold faucet handle (C) to the right of
the spout.
NOTE: The hot water valve is identied with a label.
□Shut off the water supply. Remove the old
faucet.
□Clean the mounting surface. □Loosen the screws (F) on the nuts (E) until the
ends of the screws (F) are ush with the face of
the nuts (E).
□Attach the faucet handles (B and C) underneath
the sink using the washers (D) and nuts (E).
Securely tighten the screws (F) on the nuts (E).
□Secure the faucet (A) to the sink using the
washers (G) and lock nut (H) provided.
1
1
F
E
□Remove the preassembled lock nut (H) and
washers (G) from the new faucet (A).
A
1
H
G
2
A
3
H
2
2
B
C
F
4
E
5
E
D
F
E
D
F
3
3

WWW.HOMEDEPOT.COM/PEGASUS
Please contact 1-877-580-5682 for further assistance.
5

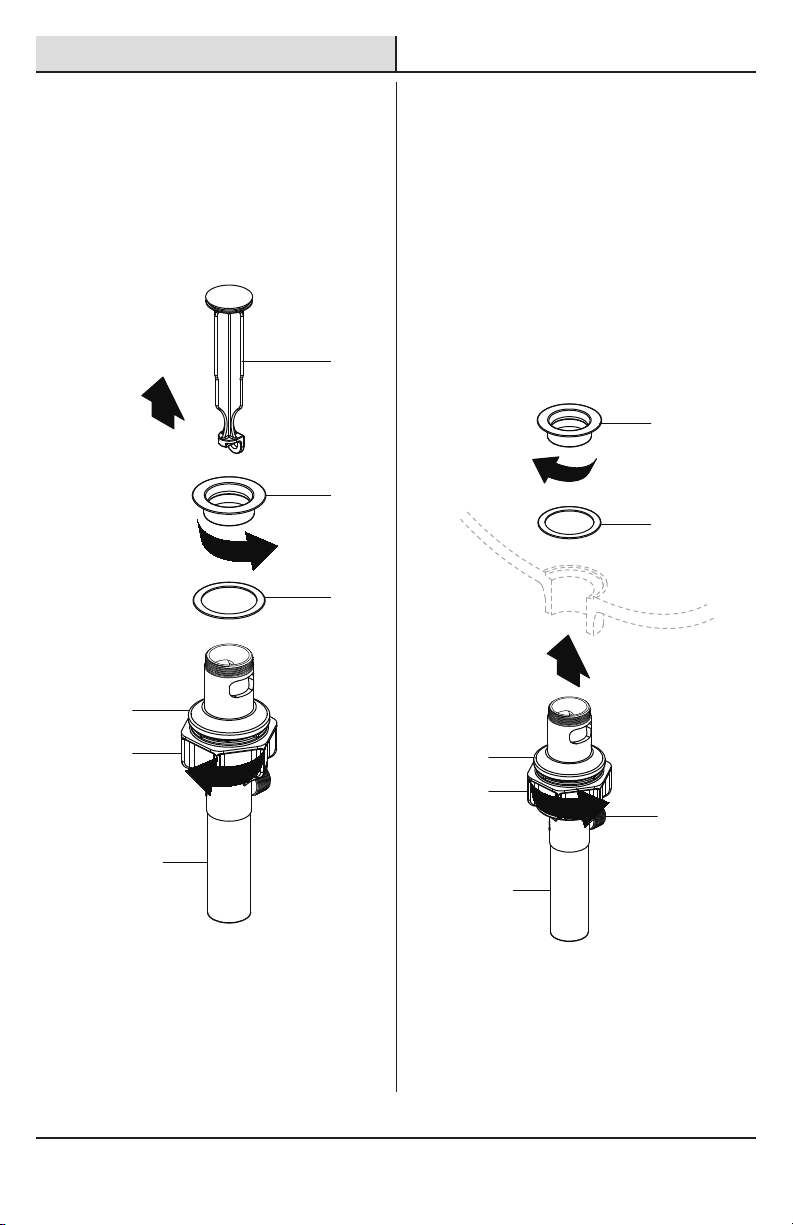

Installation (continued)
4 Installing the drain body
□Place the drain ange (K) into the drain hole
of the sink, make sure the rubber washer (L)
under the drain ange (K).
□From underneath the sink, screw the drain
body (O) onto the drain ange (K). Ensure that
the opening (1) for the ball rod on the drain
body (O) faces towards the rear of the sink.
3 Preparing the pop-up assembly
□Remove the pop up stopper (J), drain ange (K)
and rubber washer (L) from the drain body (O).
□Screw the lock nut (N) in a counter-clockwise
direction, and push the rubber washer (M)
down.
□ Screw the lock nut (N) in a clockwise direction,
and push the rubber washer (M) up to tighten
the drain body (O). Do not overtighten.
J
K
L
M
N
O
2
3
1
1
2
K
L
M
N
1
O
3

6
Installation (continued)
5 Installing the stopper and ball
rod
□Insert the stopper (J) into the drain hole in the
sink.
□Remove the lift rod strap (U) and spring clip (S)
from the ball rod (R).
□For easier removal and cleaning, rotate the
stopper (J) 90 degrees so that the ball rod (R)
does not go through the hole in the stopper (J).
See Insert 2.
6 Installing the lift rod
□Insert the lift rod (V) through the faucet (A) and
down into the lift rod strap (U). Tighten the
thumb screw (T).
□Secure the ball nut (Q) against the hole in the
drain body (O) and tighten the ball nut (Q) onto
the threaded end. Do not overtighten.
□Remove the ball nut (Q). Retain the seal (P) on the
ball rod (R). Insert the ball rod (R) into the drain
body (O) and through the hole of the stopper (J).
See Insert 1.
NOTE: In shallow cabinet installations, the ball rod (R) may
need to be shortened. Use a hack saw to cut the end of the
rod, away from the ball, to the desired length.
1
2
2
J
O
Insert 2 Insert 1
Q
P
R
S
U
O
3
V
A
1
3
T
U
V
T
2

7
9 Attaching the quick connecting
hose
□Attach the quick connecting hose (I) connections
to the hot faucet handle (B) connection, faucet
body (A) connection, and cold faucet handle (C)
connection. Push until the connections snap
together.
□Pull down moderately to ensure the connection
has been made.
WWW.HOMEDEPOT.COM/PEGASUS
Please contact 1-877-580-5682 for further assistance.

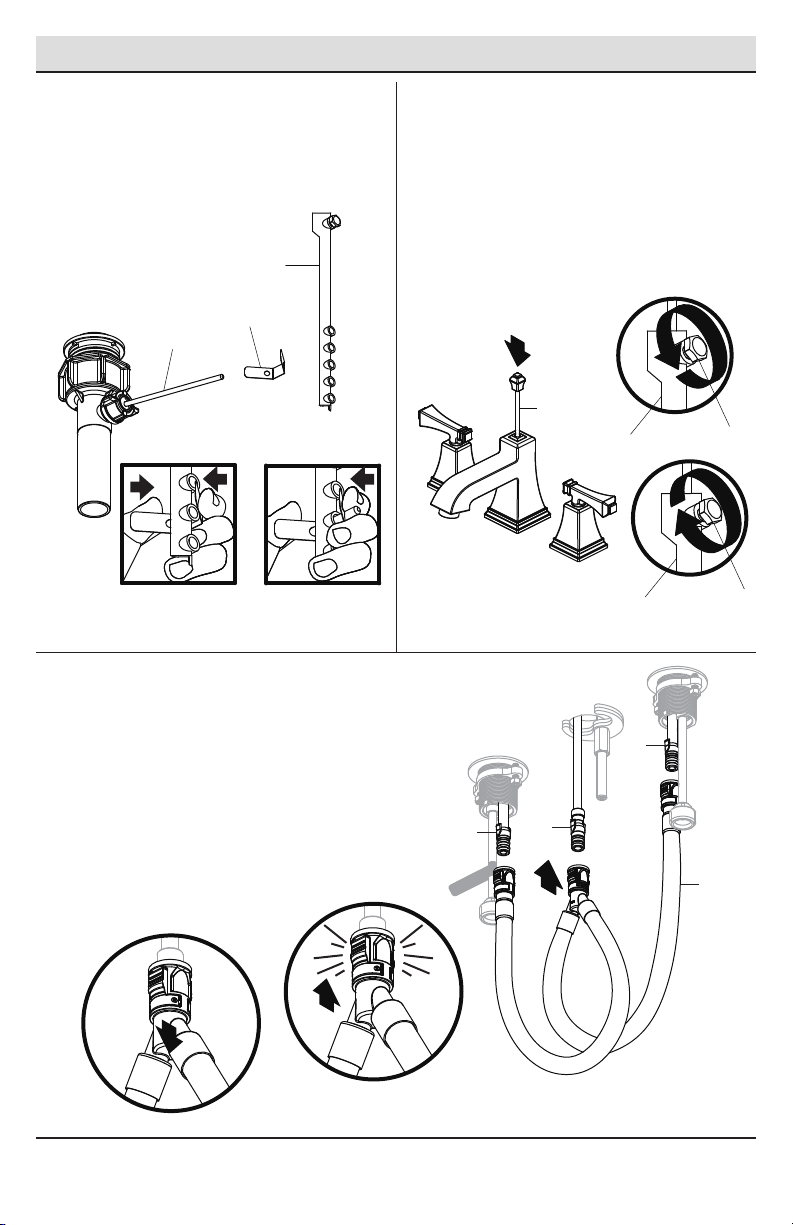

7 Attaching the ball rod and strap
□Attach the ball rod (R) to the lift rod strap (U)
using the spring clip (S).
Installation (continued)
8 Adjusting the lift rod
□Loosen the thumb screw (T) on the lift rod
strap (U).
□Push down on the lift rod (V) until the drain
stopper is in the open position. Retighten
the thumb screw (T).
1
2
1
R
S
U
2
3
U T
1
UT
3
V
2
1
C
I
A
B

8

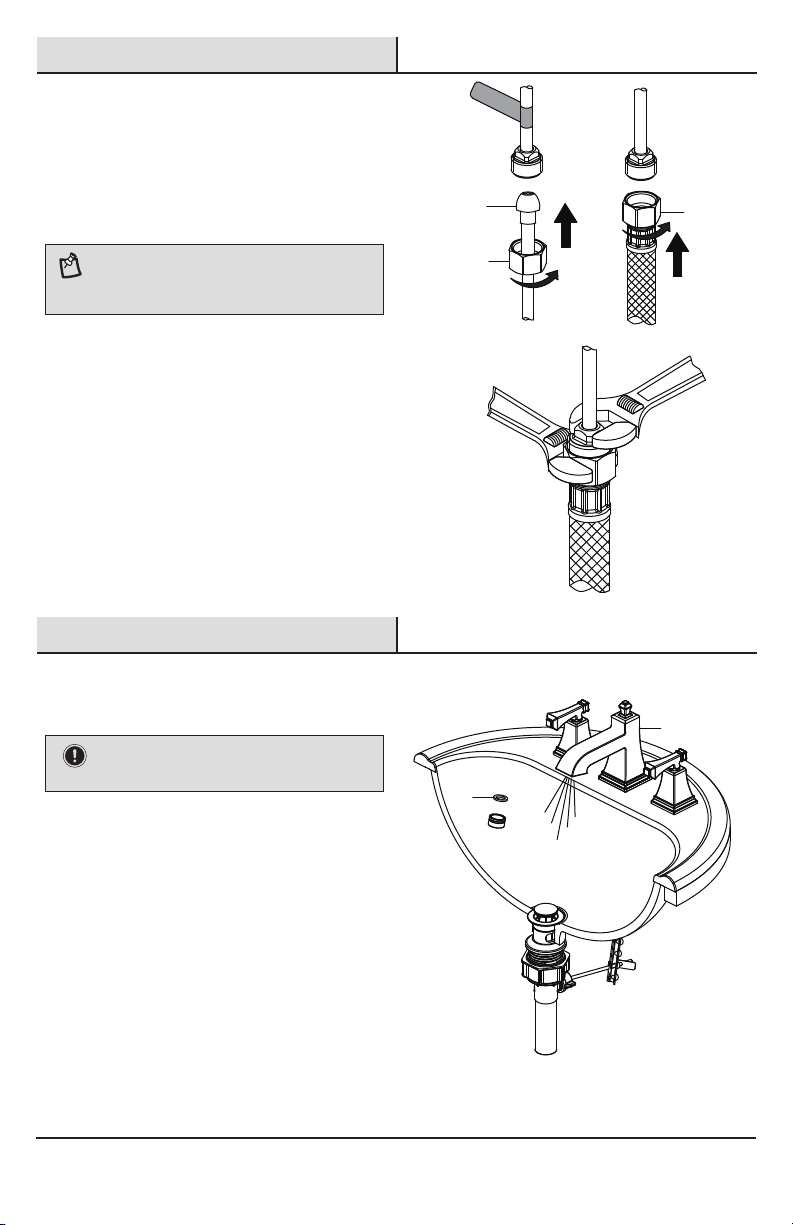

Installation (continued)
10
3
12
Making the water supply
connections
□Use 1/2 in. I.P.S. faucet connections (2), or use
supply line coupling nuts (3) (not included) with
a 3/8 in. O.D. ball-nose riser (1).
NOTE: Before tightening the faucet connector to the water
supply, apply a second wrench to the supply tube tting.
This will prevent the supply tube from moving or twisting
when tightening the faucet connector. Do not overtighten.
1 Flushing and checking for leaks
IMPORTANT: After installation is complete, remove the
aerator from the faucet (A) to ush the water lines. Do not
lose the gasket (1) in the aerator.
□Ensure the faucet (A) handles are in the off
position, and turn on the water supply and check
for leaks. If you discover any leaks, check your
connections to ensure they are installed properly.
□Remove the aerator and housing (if applicable).
Turn on the hot and cold handles to allow the
water to run for at least one minute. This
ushes away any debris that could cause
damage to internal parts.
□Turn off the water and reinstall the aerator and
housing (if applicable).
Operation
1
A

9
Operation (continued)
2Removing the quick connector
□If it is necessary to remove the quick connector
(1), squeeze the tabs (2) on the quick connector
and then pull down to disconnect.
WWW.HOMEDEPOT.COM/PEGASUS
Please contact 1-877-580-5682 for further assistance.
2
Squeeze
Pull
down
1
1
Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Troubleshooting
Problem Possible Cause Solution
There are leaks from the
handle.
The bonnet nut has come loose and/or the
washer is dirty or damaged.
□Tighten the bonnet nut.
□Clean or replace the washer.
The aerator has an
irregular or reduced
water ow.
□This faucet features an easy
clean aerator. Gently rub your
ngers against the face of the
aerator to break away any debris
or build up.
The water will not shut off
completely.
The cartridge is dirty or broken. □Remove the handle to check
the cartridge.
□Clean or replace.
The aerator is dirty or mis-tted.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
There is leaking from the
sink drain at the base of
the sink.
The sink has a rough or irregular surface. □Apply additional silicone sealant
to the beveled side of the drain
ange.
□Retighten and test for leaks.

10

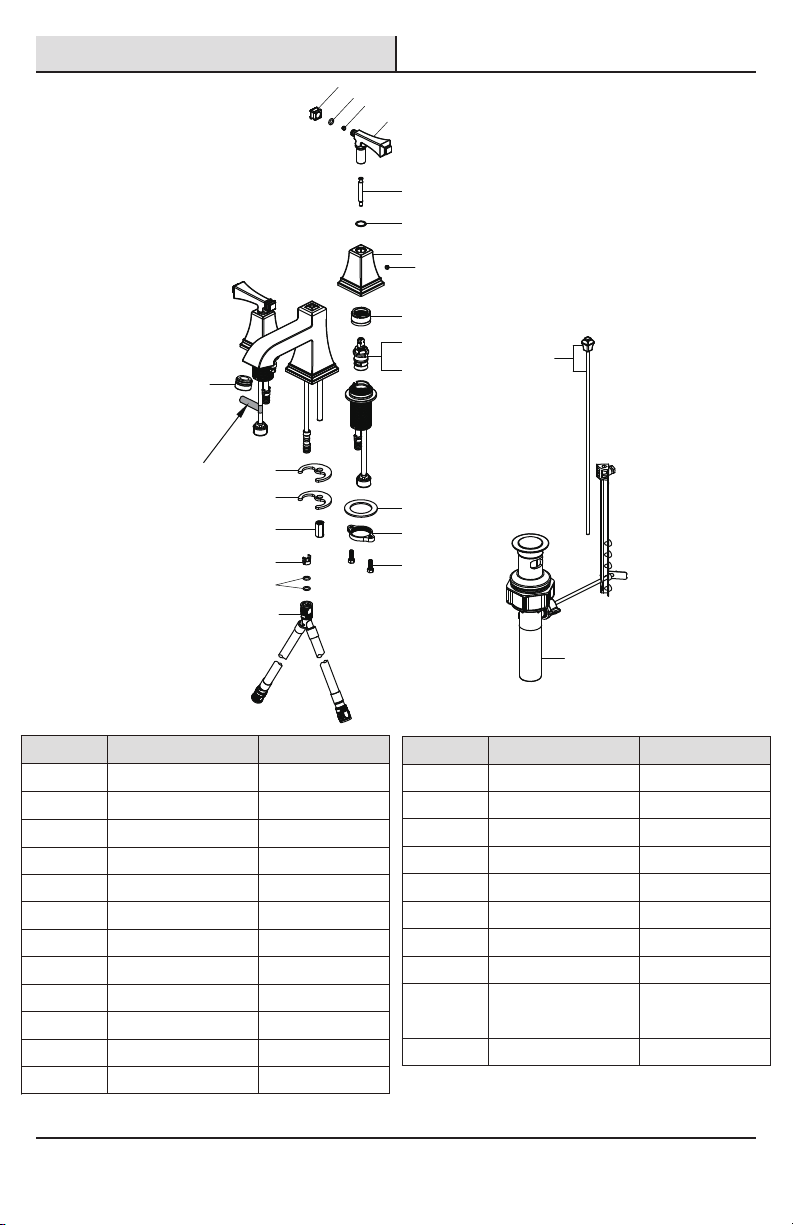

Service Parts
Part Description Part Number
1 RP80044*
3 Set screw RP50002
4
9
Handle RP13049*
10
11
Cartridge H RP20013
12
Washer RP64147
8
Nut RP56059
Bonnet nut RP70193
Cap
2 RP60022O-ring
13
Connector RP50030 Lock nut RP56026
Part Description Part Number
5
6Wearable ring RP64053
14
15
16
17
Aerator RP30192*
Rubber washer RP64045
Cartridge C RP20014
Metal washer RP64046
Screw RP50004
20 Quick connecting hose RP70430
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
Faucet ID tags can
be found on the
hot water inlet
21 Drain assembly
less lift rod RP40096*
22 Lift rod RP40073*
Handle seat RP17023*
7
Block RP70421
18
O-ring RP60002
19
21
20
1234
5
6
3
7
8
9
10
11
12
13
15
16
17
18
19
22
14

Questions, problems, missing parts?
Before returning to the store, call Pegasus Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-877-580-5682
WWW.HOMEDEPOT.COM/PEGASUS
Retain this manual for future use.

GUÍA DE USO Y MANTENIMIENTO
Modelo núm.
67390W-8001
67390W-8004
GRIFO PARA LAVAMANOS, DE DOS LLAVES
SKU núm.
703453
703449
GRACIAS
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Pegasus de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-877-580-5682
WWW.HOMEDEPOT.COM/PEGASUS
Agradecemos la conanza que has depositado en Pegasus al comprar este grifo para lavamanos. Nos esforzamos
por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir a Pegasus!

Destornillador
Phillips Llave para
grifería
Llave
ajustable
Gafas de
seguridad
Pinzas
ajustables
Líneas de
suministro
SILICONE
Sellador
de
silicona
13
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
HERRAMIENTAS Y HERRAJES NECESARIOS
Tabla de contenido
Información importante .........................13
Garantía...................................................13
Pre-instalación .......................................13
.............13
Herramientas y herrajes necesarios....13
Contenido del paquete.........................14
Instalación ..............................................15
Funcionamiento......................................19
Cuidado y limpieza ................................20
Piezas de repuesto ................................21
Planicación de la instalación Solución de problemas...........................20
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Garantía
GARANTÍA LIMITADA DE POR VIDA
Los productos de Pegasus están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Pegasus garantiza al comprador consumidor original que sus productos
no presentan defectos materiales o de fabricación. Reemplazaremos GRATIS cualquier producto o pieza defectuosos.
Simplemente, devuelva el producto o pieza a cualquiera de las tiendas minoristas de The Home Depot o llame al
1-877-580-5682 para recibir el artículo de reemplazo. El comprobante de compra (recibo de venta original) del
comprador consumidor original debe estar disponible para todos los reclamos de garantía de Pegasus.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores se les
extiende en la presente una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuentes,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicarse a su caso. Esta garantía le otorga derechos
tienda o llame al 1-877-580-5682 para obtener más detalles.

14
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad
A 1
BEnsamblaje de la
llave - Caliente 1
CEnsamblaje de la
llave - Fría 1
IManguera de
conexión rápida 1
Cuerpo del grifo
D 2
E Tuerca 2
F Tornillo 4
Arandela
G 2
HTuerca de bloqueo 1
Arandela
Pieza Descripción Cantidad
NOTA: *Los artículos J - Q vienen preensamblados.
Ensamblaje de
la mezcladora Ensamblaje
del drenaje
WWW.HOMEDEPOT.COM/PEGASUS
Para obtener asistencia, llama al 1-877-580-5682.
J 1Tapón emergente
K 1Brida del drenaje
L 1Arandela de goma
N 1Tuerca de bloqueo
O 1Cuerpo del drenaje
Q 1Tuerca esférica
R 1Varilla de bola
S 1Sujetador de resorte
U 1
Correa de la varilla
de elevación
V 1Varilla de elevación
T 1
Tornillo de ajuste
manual
M 1Arandela de goma
P 1Sello
I
A
B
C
D
E
F
G
H
J*
K*
L*
M*
N*
O*
S
T
R
U
V
P*
Q*

15
Instalación
1 Cómo instalar el ensamblaje
del grifo
□Coloca la mezcladora (A) en los oricios de
montaje del lavabo.
2 Cómo instalar las llaves del
grifo
□Retira las tuercas preensambladas (E) y las
arandelas (D) de las llaves de agua caliente
y fría (B y C) del grifo.
□Inserta la llave caliente (B) del grifo a la izquierda
del caño y la llave fría (C) del grifo a la derecha
del caño.
NOTA: La válvula de agua caliente está identicada con
una etiqueta.
□Aoja los tornillos (F) en las tuercas (E) hasta que
los extremos de los tornillos (F) estén al ras de la
cara de las tuercas (E).
□Asegura las llaves (B y C) del grifo bajo el
lavamanos usando las arandelas (D) y las
tuercas (E). Aprieta bien los tornillos (F) en las
tuercas (E).
□Asegura el grifo (A) al lavamanos con la
arandelas (G) y la contratuerca (H) suministradas.
□Retira las contratuerca (H) preensambladas
y las arandela (G) del grifo (A) nuevo.
□Cierra el suministro de agua. Retira el grifo
anterior.
□Limpia la supercie de montaje.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de quitar un grifo existente o reemplazar cualquier
pieza de un grifo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
2
2
B
C
1
1
F
E
A
1
H
G
2
A
3
H
F
4
E
5
E
D
F
E
D
F
3
3

WWW.HOMEDEPOT.COM/PEGASUS
Para obtener asistencia, llama al 1-877-580-5682.
J
K
L
M
N
O
2
3
1
1
2
K
L
M
N
1
O
3
16
Instalación (continuación)
4 Cómo instalar el cuerpo del
drenaje
□Coloca la brida del desagüe (K) en el oricio del
desagüe del fregadero; asegúrate de que la
arandela de goma (L) esté colocada debajo de
la brida del desagüe (K).
□Desde la parte inferior del lavabo, enrosca el
cuerpo del drenaje (O) en la brida del drenaje (K).
Asegúrate de que la abertura (1) para la varilla
de bola del cuerpo del drenaje (O) esté frente
a la parte posterior del lavabo.
□Retira el tapón emergente (J), la brida del
desagüe (K) y la arandela de goma (L) del
cuerpo emergente (O).
□Enrosca la contratuerca (N) en sentido contrario
a las manecillas del reloj y empuja la arandela
de goma (M) hacia abajo.
□ Enrosca la contratuerca (N) en sentido contrario
a las manecillas del reloj y empuja la arandela
de goma (M) hacia abajo. No aprietes demasiado.
3 Cómo preparar el ensamblaje
emergente

1
2
2
J
O
Q
P
R
S
U
O
3
Folleto 2 Folleto 1
17
Instalación (continuación)
5 Cómo instalar el tapón y la
varilla de bola
□Inserta el tapón (J) en el oricio del drenaje del
lavabo.
□Retira la correa de la varilla de elevación (U) y
el sujetador de resorte (S) de la varilla de bola (R).
□Para quitarlo y limpiarlo más fácilmente, gira el
tapón (J) 90 grados de forma tal que la varilla
de bola (R) no penetre en el oricio del tapón (J).
Consulta el folleto 2.
□Asegura la tuerca de bola (Q) contra el oricio del
cuerpo del drenaje (O) y aprieta la tuerca de bola
(Q) en el extremo roscado. No aprietes demasiado.
□Retira la tuerca de bola (Q). Conserva el sello (P)
de la varilla de bola (R). Inserta la varilla de bola
(R) en el cuerpo del drenaje (O) y a través del
oricio del tapón (J). Consulta el folleto 1.
NOTA: En instalaciones de gabinete poco profundas,
puede que se necesite recortar la varilla de bola (R). Con
una sierra para metales, corta a la longitud deseada el
extremo de la varilla más alejado de la bola.
6Cómo instalar la varilla de
elevación
□Inserta la varilla de elevación (V) a través de la
mezcladora (A) y de la correa de la varilla de
elevación (U). Aprieta el tornillo de ajuste
manual (T).
V
A
1
3
T
U
V
T
2

18
9 Cómo montar la manguera de
conexión rápida
□Conecta las conexiones de la manguera de
conexión rápida (I) a la conexión de la llave de
agua caliente (B), la conexión del cuerpo del
grifo (A) y a la conexión de la llave de agua fría (C).
Presiona hasta que las conexiones se aseguren
entre sí.
□Hala hacia abajo ligeramente para comprobar que
la conexión es segura.
WWW.HOMEDEPOT.COM/PEGASUS
Para obtener asistencia, llama al 1-877-580-5682.
Instalación (continuación)
7 Como fijar la varilla de bola
y la correa
□Fija la varilla de bola (R) a la correa de la varilla
de elevación (U) con el sujetador de resorte (S).
8Cómo ajustar la varilla de
elevación
□Aoja el tornillo de ajuste manual (T) en la
correa de la varilla de elevación (U).
□Presiona hacia abajo la varilla de elevación (V)
hasta que el tapón del drenaje esté en la
posición de abierto. Aprieta nuevamente el
tornillo de ajuste manual (T).
1
2
1
R
S
U
2
3
U T
1
UT
3
V
2
1
C
I
A
B

19
Instalación (continuación)
10
3
12
Cómo hacer las conexiones
del suministro de agua
□Usa conexiones de grifos de 1/2" IPS (2) o
tuercas de acoplamiento de líneas de suministro
(3) (no incluidas) con un tubo montante de bola
de diámetro exterior de 3/8" (1).
NOTA: Antes de apretar el conector del grifo al suministro
de agua, ja el accesorio de la tubería de suministro
colocando una segunda llave . Esto evitará que la tubería de
suministro se mueva o gire cuando aprietes el conector del
grifo. No aprietes demasiado.
1 Cómo purgar las tuberías y
comprobar que no haya fugas
IMPORTANTE: Después de terminar la instalación, retira
el aireador del grifo (A) para descargar las líneas de agua.
No aojes la junta (1) en el aireador.
□Asegúrate de que las manijas del grifo (A) estén
cerradas, abre el suministro del agua y comprueba
que no haya ltraciones. Si descubres alguna
ltración, verica tus conexiones para asegurarte
de que estén instaladas adecuadamente.
□Retira el aireador y la carcasa (si corresponde).
Abre los manerales del suministro de agua fría
y caliente y deja que corran durante al menos
un minuto cada una. Esto elimina cualquier
desecho que pudiera dañar las piezas internas.
□Cierra el suministro de agua y vuelve a colocar
el aireador y la carcasa (si corresponde).
Funcionamiento
1
A

20 WWW.HOMEDEPOT.COM/PEGASUS
Para obtener asistencia, llama al 1-877-580-5682.
Funcionamiento (continuación)
2Cómo quitar el conector rápido
□Si es necesario, retira el conector rápido (1),
aprieta las pestañas (2) de la manguera y hala
hacia abajo para desconectar. Aprieta
Hala
hacia
abajo
2
1
1
Cuidado y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta
mezcladora, pues ello anulará la garantía.
Solución de problemas
Problema Posible causa Solución
Hay ltración por el
maneral.
La tuerca del bonete se ha aojado y/o la
arandela está sucia o dañada.
□Aprieta la tuerca del bonete.
□Limpia la arandela o reemplázala.
El aireador tiene un ujo
de agua irregular o
reducido.
□Este grifo presenta un aireador de
limpieza fácil. Frota con cuidado
tus dedos contra el frente del
aireador para desintegrar
cualquier residuo o acumulación.
El suministro de agua no
se corta completamente.
El cartucho está sucio o dañado. □Retira la llave para revisar el
cartucho.
□Limpia o reemplaza.
El aireador está sucio o mal instalado.
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver un dibujo detallado que muestra la
ubicación de las piezas enumeradas a continuación.
Hay una ltración
proveniente del desagüe
del lavamanos en su base.
El lavamanos tiene una supercie rugosa
o irregular.
□Aplica más sellador de silicona
al lado biselado de la brida del
drenaje.
□Aprieta nuevamente y verica
que no haya ltraciones.
