Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip

NL 3
INHOUD
Uw schouwkap
Beschrijving 4
Inleiding 4
Gebruik
Bediening 5
Onderhoud
Reinigen 6
Vetfilters verwijderen 7
Het koolstoffilter vervangen 7
Verlichting 7
Installatie
Algemeen 8
Elektrische aansluiting 9
Montage 10
Milieuaspecten
Verpakking en toestel afvoeren 11

NL 4

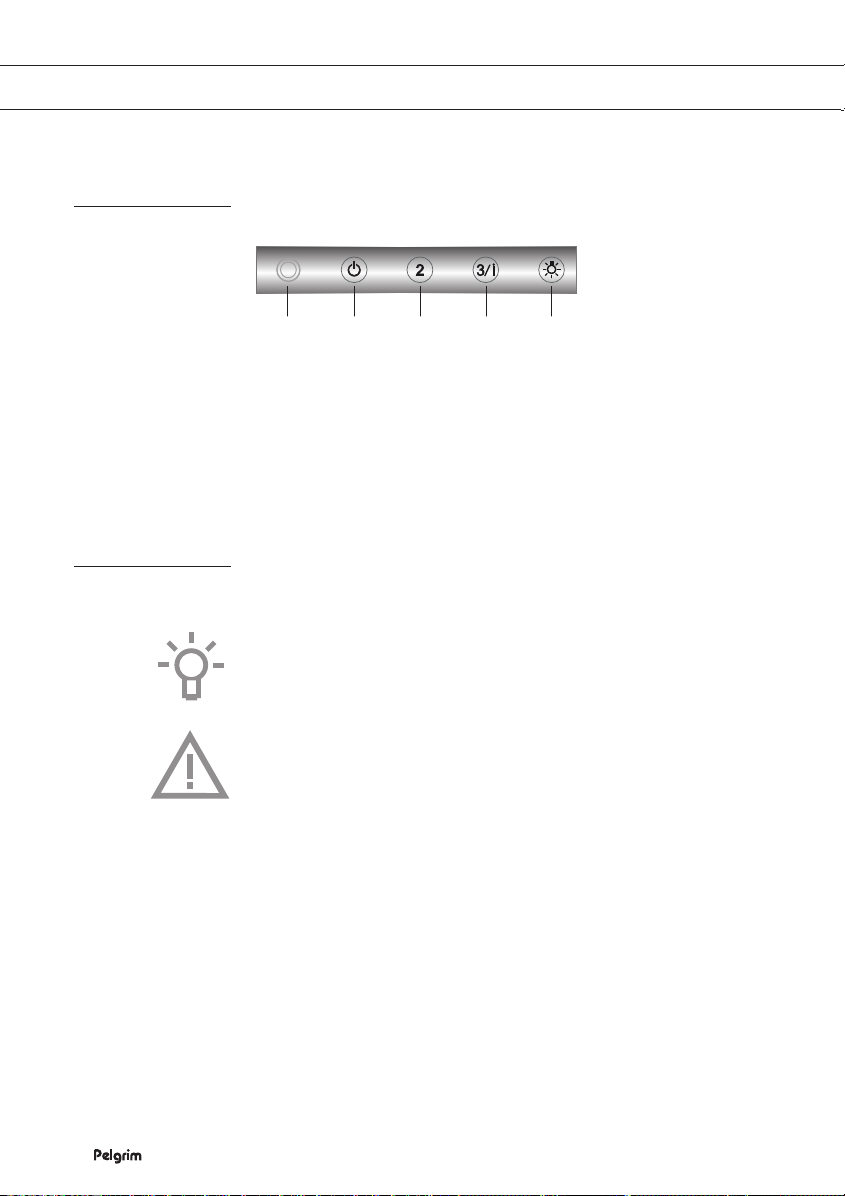

Beschrijving
1Indicatielampje
2Aan-/uittoets (Snelheid 1)
3Snelheidstoets 2
4Snelheidstoets 3 en intensiefstand
5Verlichtingstoets
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
Lees voor gebruik eerst de separate
veiligheidsinstructies.
Op onze website kunt u de meest recente versie van de
gebruiksaanwijzing vinden.
UW SCHOUWKAP
1 2 3 4 5

NL 5
Bediening
Afzuigkap in- en uitschakelen
1. Kies de gewenste afzuiginstelling door op de desbetreffende
snelheidstoets te drukken.
De afzuigkap wordt ingeschakeld en het indicatielampje gaat aan.
Het indicatielampje verandert van kleur, afhankelijk van de gekozen
stand. Bij de intensiefstand knippert het indicatielampje.
2. Druk op de aan/uit-toets.
De afzuigkap wordt uitgeschakeld.
Als stand 2, 3 of de intensiefstand ingeschakeld is, dan schakelt
de bediening eerst stand 1 in. Druk daarna nogmaals op de
aan-/uittoets om de afzuigkap uit te schakelen.
Intensiefstand inschakelen
1. Druk gedurende twee seconden op snelheidstoets 3.
Het indicatielampje gaat knipperen.
De intensiefstand blijft zes minuten ingeschakeld. Na deze periode
wordt de voorgaande ingestelde afzuigcapaciteit geactiveerd.
2. Druk op de aan/uit-toets of op een andere snelheidstoets om de
intensiefstand voortijdig te beeindigen.
Verlichting in- en uitschakelen
1. Druk op de verlichtingstoets.
De verlichting gaat branden.
2. Als u de verlichting wilt uitschakelen, druktuweer op de
verlichtingstoets.
GEBRUIK

NL 6
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten om de twee maanden worden gereinigd met
neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op
lage temperaturen en met een kort programma. Plaats de vetfilters met
de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 7
Vetfilters
Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul. Verwijder het filter door aan de
hiervoor bestemde hendel te trekken.
Koolstoffilter
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
1. Verwijder het vetfilter.
2. Bevestig de koolstoffilters aan de motor.
3. Plaats de vetfilters.
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.
Verlichting
Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit
lichtsysteem mag alleen vervangen worden door een erkend
installateur. Vervang het niet zelf.
De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor
verlichting van dit apparaat. De lamp is niet geschikt voor de
verlichting van een huishoudelijke ruimte.
ONDERHOUD

NL 8
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
50 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 of
150 mm. Het beste is de afvoerpijp ook met deze diameter uit te
voeren.

NL 9
INSTALLATIE

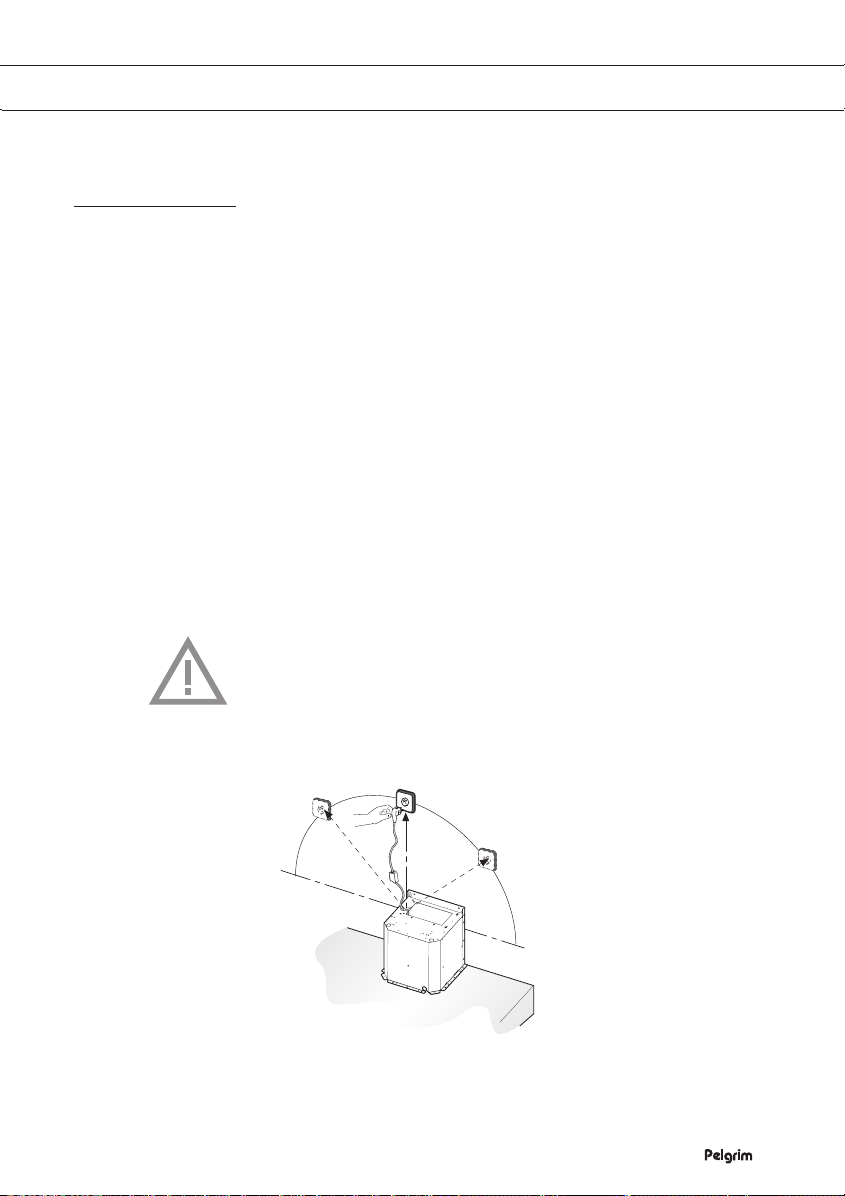

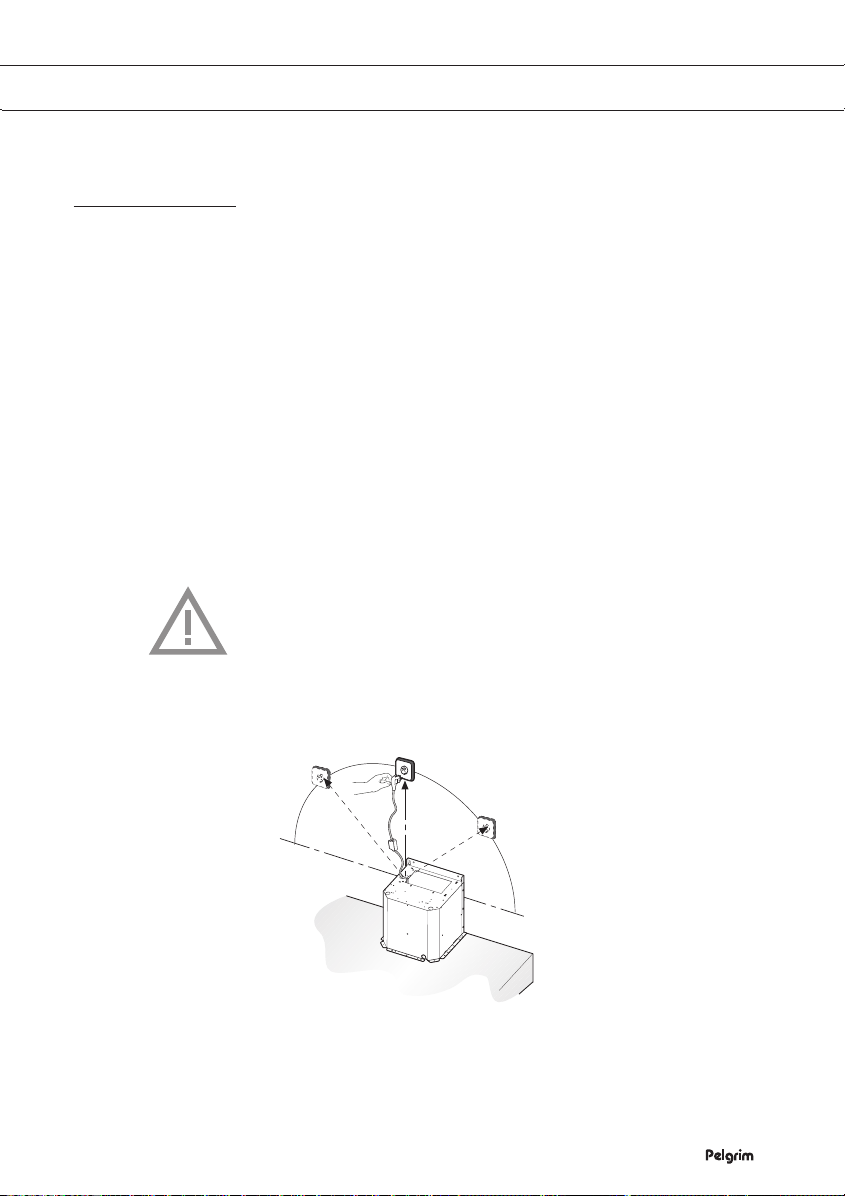

Elektrische aansluiting
Dit apparaat is gebouwd in klasse I en moet dus geaard worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L lijn
BLAUW = N neutraal
GEEL/GROEN = aarde.
Bij de elektrische aansluiting moet men erover waken dat de
contactdoos een aardleiding bezit.
Deze afzuigkap is voorzien van een aansluitstekker. Installeer de
afzuigkap zodanig dat de stekker bereikbaar is.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.
max. 120 cm

NL 10
INSTALLATIE
Montage
• Verwijder het vetfilter.
• Verbreek de stekkerverbinding van de bediening.
• Verwijder het frame door de 6 schroeven te verwijderen.
• Zaag een uitsparing in de onderzijde van de kast (minimaal 650 mm
van een gaskookplaat). Zie hiervoor de maattekening!
• Schroef de unit vast met de 10 meegeleverde schroeven.
• Plaats het frame met behulp van de 6 schroeven.
• Maak de stekkerverbinding van de bediening.
• Plaats het vetfilter.
260
13
495- 675

NL 11
MILIEUASPECTEN
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

NL 12

FR 3
CONTENU
Votre hotte cheminée
Description 4
Introduction 4
Utilisation
Commande 5
Entretien
Nettoyage 6
Elimination des filtres 7
Remplacement des filtres à charbon 7
Éclairage 7
Installation
Généralités 8
Connexion électrique 9
Montage de la hotte cheminée 10
Aspects environnementaux
Mise au rebut de l’appareil et de l’emballage 11

FR 4

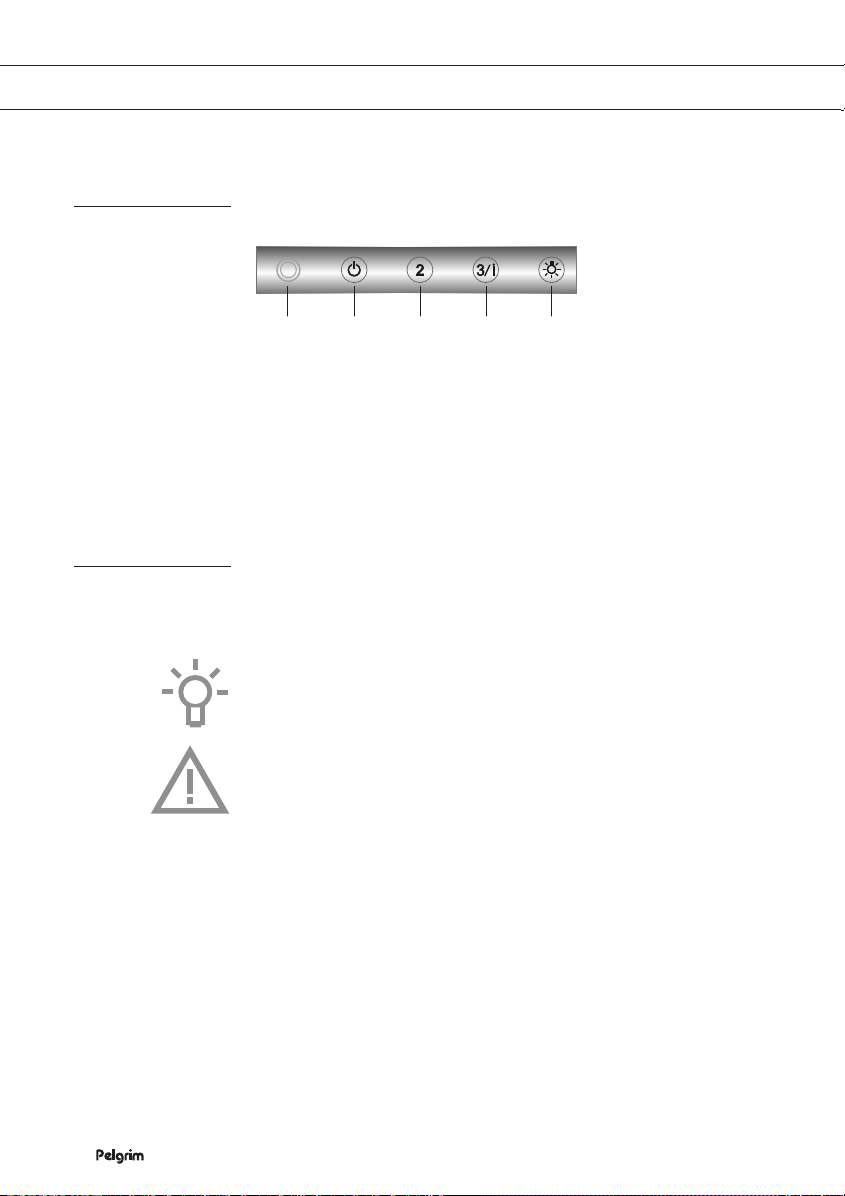

Description
1Voyant lumineux
2Touche marche / arrêt (Vitesse 1)
3Touche de vitesse 2
4Touche de vitesse 3 et mode intensif
5Touche d’éclairage
Introduction
Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.
Conservez ce mode d’emploi et le guide d’installation.
Ils peuvent être utiles aux futurs utilisateurs de l’appareil.
Veuillez lire les consignes de sécurité fournies
séparément avant la première utilisation de
l’appareil !
Vous pouvez trouver la version la plus récente de le mode d’emploi sur
notre site Web.
VOTRE HOTTE CHEMINÉE
1 2 3 4 5

FR 5
UTILISATION
Commande
Mise en marche et arrêt la hotte aspirante
1. Sélectionnez la puissance d’aspiration souhaitée en appuyant sur
latouche de vitesse correspondante.
La hotte aspirante se met en marche et le voyant lumineux s’allume.
Le voyant lumineux change de couleur en fonction du mode
sélectionné. En mode intensif, le voyant clignote.
2. Appuyez sur la touche marche/arrêt.
La hotte aspirante est arrêtée.
Si la vitesse 2, 3 ou le mode intensif est activé, la commande active
d’abord la vitesse 1. Appuyez ensuite à nouveau sur la touche
marche/arrêt pour arrêter la hotte aspirante.
Activation du mode intensif
1. Appuyez sur la touche de vitesse 3 pendant trois secondes.
Le voyant lumineux clignote.
Le mode intensif est activé pendant sixminutes. La puissance
d’aspiration précédente est ensuite réactivée.
2. Appuyez sur la touche marche/arrêt ou sur toute autre touche de
vitesse pour mettre fin au mode intensif de manière anticipée.
Allumage et extinction de l’éclairage
1. Appuyez sur la touche d’éclairage.
L’éclairage s’allume à pleine intensité.
2. Pour éteindre l’éclairage, appuyezencore sur la touche d’éclairage.

FR 6
Nettoyage
Attention! Avant toute opération de nettoyage ou d’entretien,
débrancher la hotte du circuit électrique en enlevant la prise ou en
coupant l’interrupteur général de l’habitation.
La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au
moins à la même fréquence que pour l’entretien des filtres à graisse).
Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser
d’alcool!
Attention! Il y a risque d’incendie si vous ne respectez pas les
instructions concernant le nettoyage de l’appareil et le remplacement
ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être engagée
dans le cas d’un endommagement du moteur ou d’incendie liés à
un entretien négligé ou au non respect des consignes de sécurité
précédemment mentionnées.
Hotte
Vous pouvez nettoyer la hotte à l’eau savonneuse et une serviette
douce, puis rincer à l’eau claire. Ne pas utiliser de produits d’entretien
abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour
qu’elle conserve sa beauté.
Hottes à cheminée en acier inoxydable
Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des
produits abrasifs. Frotter la cheminée en acier inoxydable avec un
nettoyant pour acier inoxydable.
Filtres métalliques
Le filtre doit être nettoyé tous les deux mois avec des détergents non
agressifs, à la main ou dans le lave-vaisselle à faibles températures
et cycle rapide. Placez les filtres en mettant les ouvertures vers le bas
dans le lave-vaisselle pour permettre à l’eau de s’écouler. Les produits
d’entretien donnent aux filtres en aluminium une couleur terne. Cela est
tout à fait normal.
ENTRETIEN

FR 7
Filtres
Elimination des filtres
Débrancher la fiche de prise de courant ou mettre le disjoncteur en
position d’interruption du courant. Enlevez le filtre, en tirant sur la
poignée prévue à cet effet.
Filtres à charbon
Remplacement des filtres à charbon
Vous devez utiliser le filtre à charbon lorsque la hotte n’est raccordée à
aucun conduit.
Placez le filtre à charbon
1. Enlevez les filtres à graisse.
2. Fixez le filtre à charbon en l’insérant dans le compartiment
à filtre.
3. Placez les filtres à graisse.
Remarque :
•Le charbon de bois activé sature après une utilisation plus ou moins
prolongée, selon le type de cuisson et la fréquence de nettoyage du
filtre à graisse.
•Dans tous les cas, le filtre à charbon doit, cependant, être remplacé
au moins tous les 4 mois.
•Les filtres à charbon actif ne sont pas lavables et donc pas
réutilisables. Le charbon actif saturé est polluant, donc remplacez le
filtre à temps.
Éclairage
Cette hotte est équipée d’un système d’éclairage. Ce système
d’éclairage doit être remplacé par un technicien agréé. N’essayez
pas de le remplacer vous-même.
La lampe intégrée à cet appareil ménager sert uniquement à
l’éclairer. Elle n’est pas faite pour éclairer la pièce d’une maison.
ENTRETIEN

FR 8
INSTALLATION
Généralités
Le raccordement électrique de cet appareil doit être effectué par un
installateur agréé, qui connaît et applique les normes de sécurité en
vigueur. Cet appareil est conformément aux directives Européens.
Important:
• La distance entre le point le plus bas de la hotte aspirante et la
plaque de cuisson doit être d’au moins 65 cm. Sur les taques de
cuisson électriques, céramique ou à induction, cette distance doit
être d’au moins 50 cm.
• Si la hotte est raccordée à un conduit d’évacuation existant, aucun
autre appareil électroménager ne doit être raccordé au même
conduit (exemples : chauffe-eau, poêle).
• Ne pas oublier les règlements locaux en vigueur concernant
l’aération des appareils à gaz.
• Un conduit d’évacuation court et un nombre limité de coudes
assurent un meilleur fonctionnement de la hotte.
• Avant de commencer à percer, assurez vous qu’il ne passe pas
de conduites à l’endroit choisi.
• Le tuyau de connexion a un diamètre de 120 ou de 150 mm.
Il est conseillé d’utiliser aussi ces diamètres pour le tube
de connexion.
• Le matériel d’installation livré avec la hotte en question, est
approprié pour des murs en béton renforcé et en briques.
Certains types de murs demanderont des chevilles et des vis
spéciales.

FR 9
INSTALLATION
Raccordement électrique
Cet appareil est construit en classe I, par conséquent, il doit être
raccordé à la prise de terre.
Il faut s’assurer que la tension du réseau correspond à la valeur indiquée
à la plaque signalétique de la hotte. La connection avec le réseau
électrique doit être éxécutée comme suit:
BRUN = Phase L
BLEU = Phase N
JAUNE/VERT = Terre
Dans l’opération de raccordement électrique s’assurer que la prise de
courant est munie d’une connexion à la terre.
Cette hotte aspirante est équipée d’une fiche de raccordement. Installez
la hotte de manière à ce que la prise soit accessible.
Attention:
Pour le branchement fixe, veillez à ce que le câble d’alimentation soit
muni d’un interrupteur omnipolaire avec une distance de contact d’au
moins 3 mm.
max. 120 mm

FR 10
INSTALLATION
Montage
• Enlevez le filtre à graisses.
• Détachez le connecteur de la commande.
• Déposez le châssis en enlevant les 6 vis.
• Découpez une ouverture dans la partie inférieure de l’armoire (à au
moins 650 mm d’une plaque de cuisson). Référez-vous pour cela
au plan coté !
• Fixez l’appareil à l’aide des 10 vis fournies.
• Mettez le châssis en position avec les 6 vis.
• Raccordez le connecteur de la commande.
• Mettez le filtre à graisses en place et refermez le panneau.
260
13
495- 675
