NL 3
INHOUD
Uw afzuigkap
Inleiding 4
Afvoersystemen 4
Beschrijving 5
Bediening 5
Onderhoud
Reinigen 6
Vetfilters verwijderen 7
Het koolstoffilter plaatsen 7
Verlichting 8
Installatie
Algemeen 9
Elektrische aansluiting 10
Montage van de afzuigkap 10
Milieuaspecten
Afvoer van het apparaat en de verpakking 11
Installatie
Montage van de afzuigkap 12
Registreer uw toestel voor garantie / waarborg
Wij zijn overtuigd van de kwaliteit van onze producten. Daarom geven
wij maar liefst tot 8 jaar* garantie. Het enige dat u hoeft te doen is
uw toestel te registreren op pelgrim.nl (bij aankopen in Nederland)
en pelgrim.be (bij aankopen in België).
*Kijk voor de volledige garantievoorwaarden op www.pelgrim.nl of www.pelgrim.be.

NL 4
Inleiding
Gefeliciteerd met uw keuze voor deze Pelgrim afzuigkap. In het
ontwerp van dit product heeft eenvoudige bediening en optimale
gebruiksvriendelijkheid centraal gestaan.
De afzuigkap doet zijn werk geruisloos en zuigt met maximale
effectiviteit af. Kookluchtjes behoren hiermee voorgoed tot het verleden.
Lees eerst de afzonderlijke veiligheidsinstructies
voordat u het apparaat gaat gebruiken!
Lees deze gebruikershandleiding door voordat u het apparaat
in gebruik neemt, en berg de handleiding daarna veilig op voor
toekomstig gebruik.
Op onze website kunt u de meest recente versie van de
gebruiksaanwijzing vinden.
Afvoersystemen

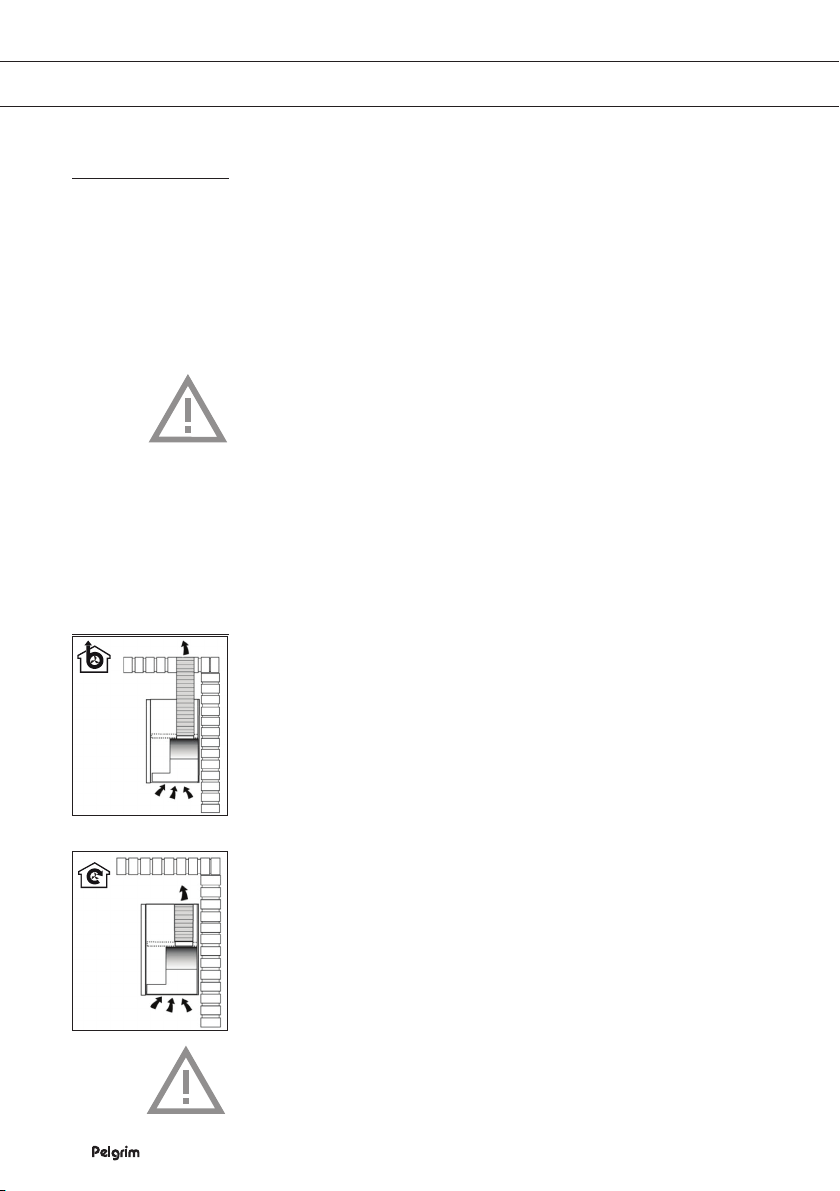

De afzuigkap kan op twee manieren worden aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen worden naar buiten
afgevoerd.
2. Als recirculatie afzuigkap.
De vetdeeltjes en de geur uit de aangezogen kookdampen
worden gefilterd. De aangezogen lucht wordt niet afgevoerd
maar teruggeblazen in de keuken. U moet dan wel een
koolstoffilter plaatsen.
Let op!
Het koolstoffilter moet apart besteld worden.
UW AFZUIGKAP

NL 5

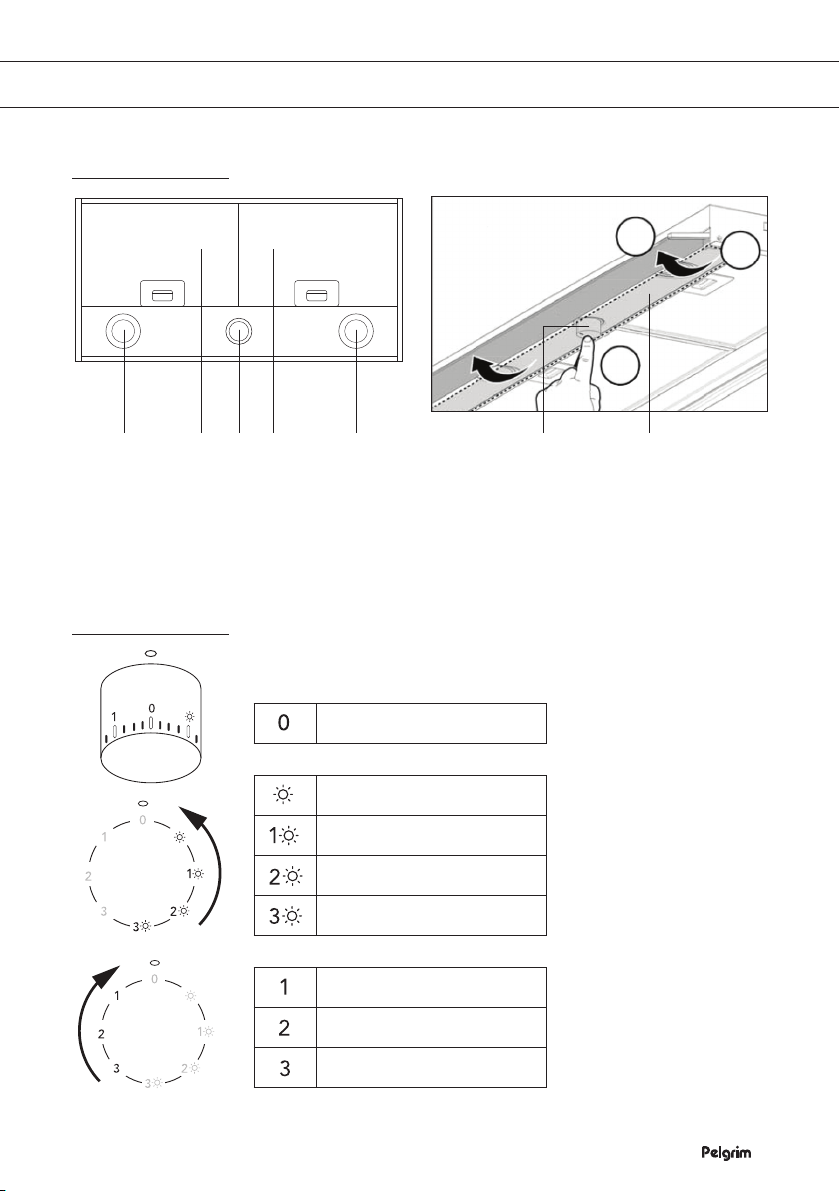

Beschrijving
A CB B A C D
2
3
1
A. Verlichting.
B. Vetfilter.
C. Bediening (draaiknop); druk deze in om hem uit de kap te laten komen.
D. Glazen luifel; klap de glazen luifel open voordat u de afzuigkap gaat gebruiken.
Bediening
Uit
Verlichting aan
Snelheid 1 / Verlichting aan
Snelheid 2 / Verlichting aan
Snelheid 3 / Verlichting aan
Snelheid 1
Snelheid 2
Snelheid 3
UW AFZUIGKAP

NL 6
Reinigen
Let op! Maak, voor ieder onderhoud, eerst de afzuigkap spanningsloos
door de stekker te verwijderen uit het stopcontact of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Let op! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd. Reinig de
filters met de hand met neutrale reinigingsmiddelen.
De verzadiging van het filter is afhankelijk van de intensiteit van het
gebruik, de manier van koken en de regelmaat waarmee de vetfilters
worden schoongemaakt.
ONDERHOUD

NL 7

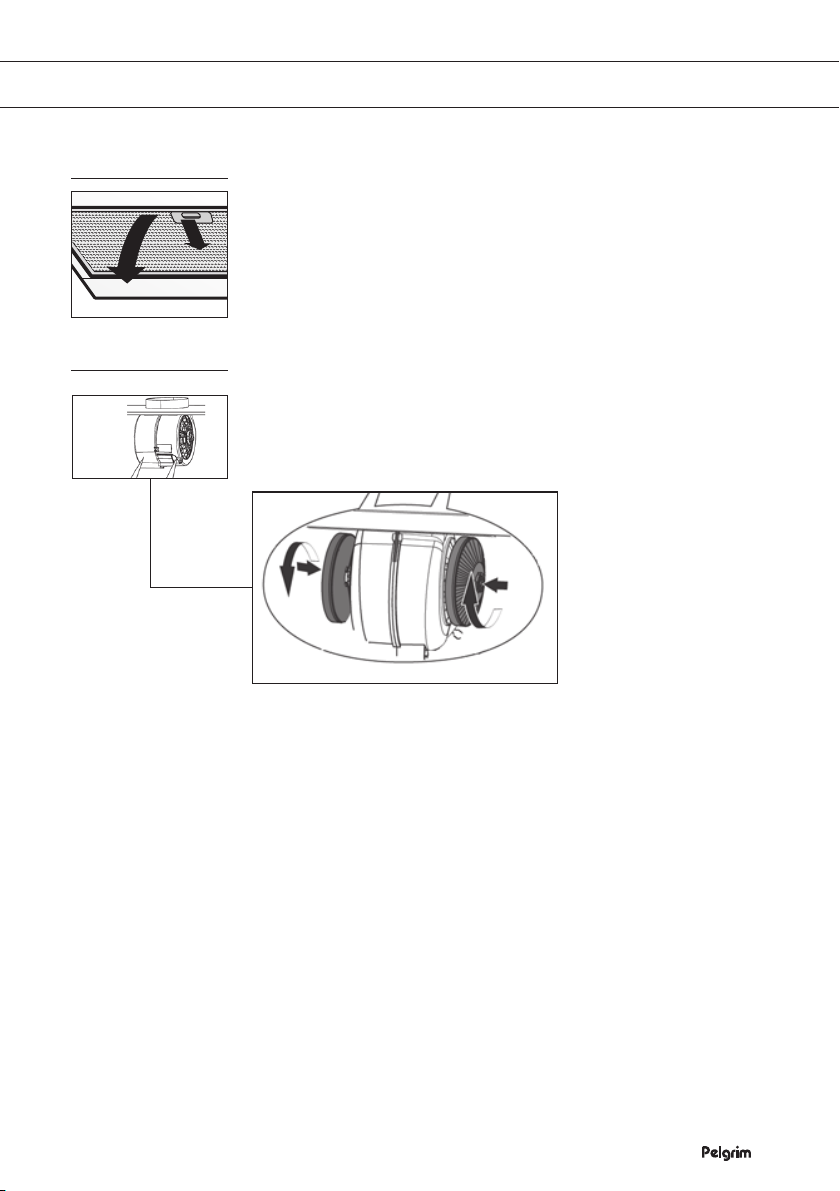

Vetfilters verwijderen
1. Schakel de motor en de verlichting uit.
2. Open het glazen scherm volledig.
3. Druk het handgreepje van het filter in en verwijder het vetfilter.
Het koolstoffilter plaatsen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op
een afvoerkanaal.
Centreer het koolstoffilter op het motorhuisdeksel en bevestig deze
door het filter een slag te draaien.
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter moet minimaal iedere zes maanden worden
vervangen of gereinigd.
• De regenereerbare actieve koolstoffilters kunnen maximaal
4 keer met de hand worden gewassen, of in de vaatwasser bij een
maximumtemperatuur van 65 °C. De wasbeurt moet uitgevoerd
worden zonder vaat en zonder vaatwasmiddel. Gebruik geen
schoonmaakmiddelen!
• Verwijder overtollig water. Let op dat het filter niet beschadigd raakt.
• Laat het filter in de oven gedurende minstens 1 uur drogen bij een
maximum temperatuur van 80 °C. Na uiterlijk 3 jaar (of wanneer het
filter beschadigd is) moet het filter vervangen worden.
• Het is belangrijk dat de vetfilters en de regenereerbare actieve
koolstoffilters goed droog zijn voordat u ze plaatst.
ONDERHOUD

NL 8
De werking:
• Bij toepassing van een koolstoffilter ontstaat er meer geluid dan bij
het gebruik van de afzuigkap met een afvoer.
• De werking van het koolstoffilter is optimaal bij een lagere
motorsnelheid. Vermijd daarom snelheid 3.
• Draag zorg voor de juiste verwerking van het oude koolstoffilter,
doe deze bij het restafval.
Verlichting
Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit
lichtsysteem mag alleen vervangen worden door een erkend
installateur. Vervang het niet zelf.
De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor
verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting
van een huishoudelijke ruimte.
ONDERHOUD

NL 9
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 60 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn
(zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de afzuigkap heeft een diameter van 120, 125
of 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te
voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.
INSTALLATIE

NL 10
Aansluiting
Elektrische aansluiting
Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer
hoeft derhalve niet op een geaard stopcontact aangesloten te
worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal
3 mm in de toevoerleiding wordt aangebracht.

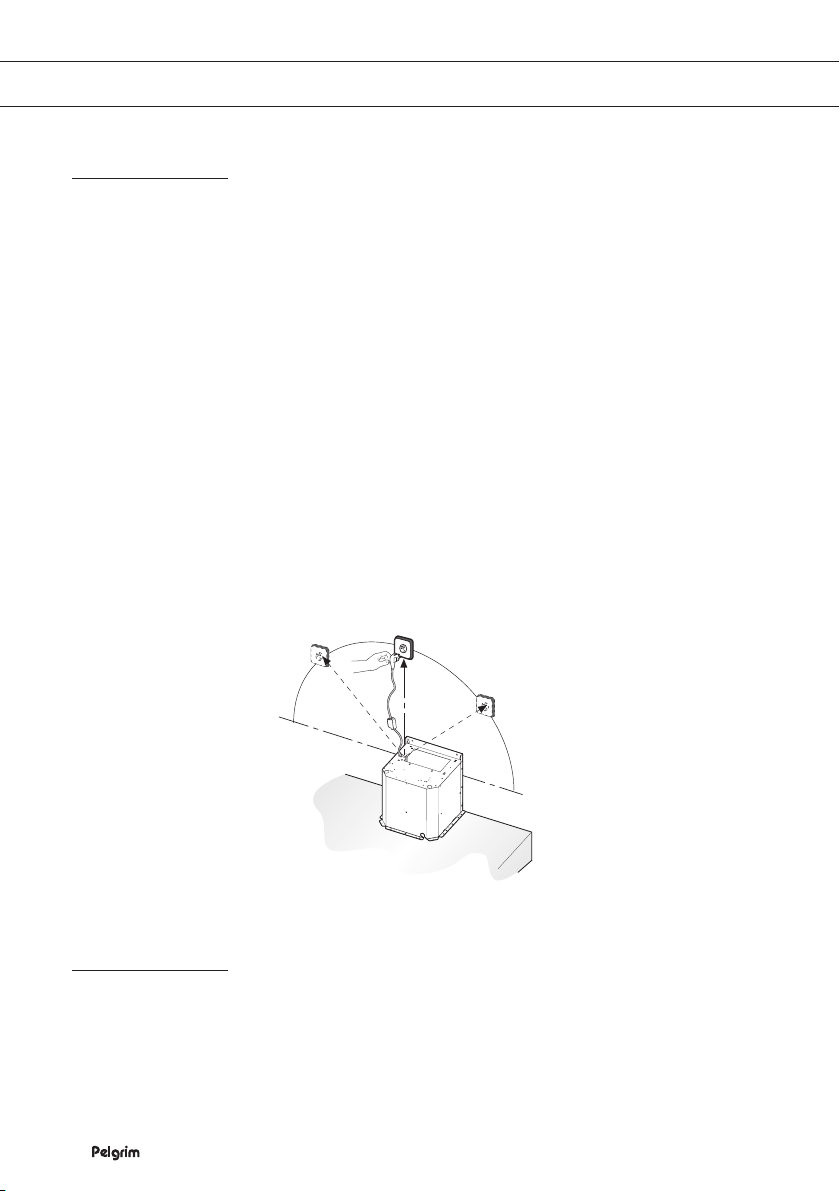

Montage van de afzuigkap
De laatste pagina’s van deze gebruiksaanwijzing tonen de stappen
voor de montage van de afzuigkap.
INSTALLATIE
120 cm

NL 11
MILIEUASPECTEN
Afvoer van het apparaat en de verpakking
Dit product is gemaakt van duurzame materialen. Aan het einde van zijn
nuttige leven moet het apparaat echter op een verantwoorde manier
worden afgevoerd. De overheid kan u hierover informeren.
De verpakking van het apparaat kan worden gerecycled.
Er is gebruikgemaakt van de volgende materialen:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (hard PS-schuim).
Gooi deze materialen op een verantwoorde manier weg conform
de wettelijke bepalingen.
Op het product staat een pictogram van een afvalcontainer met een
kruis erdoor. Dit geeft aan dat huishoudelijke apparatuur afzonderlijk
moet worden afgevoerd. Het apparaat mag aan het einde van zijn
nuttige leven dan ook niet worden verwerkt via de normale afvalstroom.
U moet het inleveren bij een gemeentelijk afvalinzamelingspunt of bij
een verkooppunt dat dit voor u aanbiedt.
Door huishoudelijke apparatuur afzonderlijk in te zamelen, wordt
voorkomen dat het milieu en de volksgezondheid schade wordt
berokkend. De materialen die bij de vervaardiging van dit apparaat zijn
gebruikt, kunnen worden hergebruikt en dat betekent een aanzienlijke
besparing in energie en grondstoffen.
Verklaring van overeenstemming
Wij verklaren hierbij dat onze producten voldoen aan de betreffende
Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten
in de normen waarnaar wordt verwezen.

NL 12

FR 3
SOMMAIRE
Votre hotte d'aspiration
Introduction 4
Systèmes d'évacuation 4
Description 5
Commande 5
Entretien
Nettoyage 6
Retrait des filtres à graisse 7
Remplacement du filtre à charbon 7
Éclairage 8
Installation
Généralités 9
Connexion électrique 10
Montage de la hotte cheminée 10
Environnement
Que faire de l'emballage et de l'appareil usé 10
Enregistrez votre appareil pour profiter
de nos garanties
Nous sommes persuadés de la qualité de nos produits. C'est pourquoi
nous offrons une garantie de 8 ans*. Il vous suffit, pour en faire usage,
d'enregistrer votre appareil sur pelgrim.nl (si vous l'avez acheté aux
Pays-Bas) ou pelgrim.be (si vous l'avez acheté en Belgique).
*Vous trouverez les conditions de garantie complètes sur www.pelgrim.nl
ou www.pelgrim.be.

FR 4
Introduction
Nous vous félicitons d'avoir choisi cette hotte d'aspiration Pelgrim.
La souplesse et la simplicité de l'utilisation sont les principes qui ont
guidé son développement.
Cette hotte fait son travail avec efficacité et aspire l'air avec
une efficience maximale. Les odeurs de cuisine envahissantes
appartiennent définitivement au passé.
Veuillez lire les consignes de sécurité fournies
séparément avant d'utiliser l'appareil !
Avant d'utiliser l'appareil, lisez attentivement cette notice d'utilisation
et rangez-la en lieu sûr pour vous y référer ultérieurement.
Vous pouvez trouver la version la plus récente de le mode d’emploi sur
notre site Web.
Systèmes d'évacuation
La hotte d'aspiration peut être raccordée de deux façons :
1. Comme hotte d'aspiration sur un canal d'évacuation.
L'air chargé de vapeurs est aspiré et filtré, puis évacué vers l'extérieur.
2. Comme hotte d'aspiration de recirculation.
Les particules de graisse et les odeurs des vapeurs aspirées sont
filtrées. L'air aspiré ne sera pas évacué, mais remis en circulation
vers la cuisine dont il provient. Vous devez dans ce cas mettre en
place un filtre à charbon.
Attention !
Le filtre à charbon doit être commandé séparément.
VOTRE HOTTE D'ASPIRATION

FR 5
Description
A CB B A C D
2
3
1
A. Éclairage.
B. Filtre à graisse.
C. Fonctionnement (bouton rotatif); appuyez dessus pour le libérer du capot.
D. Tirior de verre; ouvrez le tirior avant d’utiliser la hotte aspirante.
Commande
Arrêt
Éclairage allumé
Vitesse 1 / Éclairage allumé
Vitesse 2 / Éclairage allumé
Vitesse 3 / Éclairage allumé
Vitesse 1
Vitesse 2
Vitesse 3
VOTRE HOTTE D'ASPIRATION

FR 6
Nettoyage
Attention ! Avant tout entretien, déconnectez l'alimentation électrique
de la hotte, soit en débranchant la fiche d'alimentation, soit en coupant
le courant au niveau de l'interrupteur principal du logement. La hotte doit
être nettoyée régulièrement, à l'intérieur comme à l'extérieur (au moins
aussi souvent que les filtres à graisse). N'utilisez aucun produit abrasif.
N'utilisez pas d'alcool !
Attention ! Si vous ne respectez pas ces instructions concernant le
nettoyage de l'appareil et le nettoyage ou remplacement des filtres,
vous risquez un incendie. Respectez scrupuleusement ces instructions !
Le fabriquant décline toute responsabilité en cas de dommages au
moteur ou de dommages d'incendie qui résulteraient d'un mauvais
entretien ou du non respect des instructions de sécurité susnommées.
Hotte d'aspiration
Nettoyez la hotte à l'eau savonneuse, avec un chiffon doux. Rincez
à l'eau claire. N'utilisez pas de produits d'entretien agressifs comme la
soude de ménage. La laque de la hotte restera rutilante si vous la cirez
de temps en temps.
Filtres à graisse métalliques
Les filtres métalliques doivent être nettoyés une fois par mois. Nettoyez
les filtres à la main avec des détergents neutres.
La saturation du filtre dépend de la fréquence d'utilisation, du style de
cuisine et du rythme de nettoyage des filtres à graisses.
ENTRETIEN

FR 7
Retrait des filtres à graisse
1. Éteignez le moteur et l’éclairage.
2. Ouvrez complètement l’écran en verre.
3. Appuyez sur la poignée du filtre et retirez le filtre à graisse.
Remplacement du filtre à charbon
Utilisez un filtre à charbon lorsque la hotte d'aspiration n'est pas
raccordée sur un canal d'évacuation.
Placer le filtre à charbon actif au milieu dans le capot du moteur et
tourner.
Important :
• La saturation du filtre dépend de la fréquence d'utilisation, du style
de cuisine et du rythme de nettoyage des filtres à graisses.
• Le filtre à charbon doit être remplacé ou nettoyé au moins tous les
six mois.
• Les filtres à charbon actif régénérable peut être lavé à la main ou au
lave-vaisselle maximale quatre fois à une température maximale de
65 °C. Le lavage doit être effectué sans vaisselle et sans détergent.
N’utilisez pas de détergents !
• Retirez l’excès d’eau. Veillez à ne pas abîmer le filtre.
• Laissez sécher le filtre au four pendant au moins 1 heure à une
température maximale de 80 °C. Les filtres doivent être remplacés
au plus tard après 3 ans (ou lorsque les filtres sont endommagés).
• Il est important que les filtres à graisse et le filtre à charbon actif
régénérable soient bien secs avant de les installer.
ENTRETIEN

FR 8
Le fonctionnement :
• L’utilisation de filtre à charbon produit plus de bruit que l’utilisation
de la hotte aspirante avec une évacuation.
• Le fonctionnement de filtre à charbon est optimal à un régime
moteur inférieur. Évitez donc d’utiliser la vitesse 3.
• Veillez au bon traitement de l’ancien filtre à charbon, éliminez-le
avec les déchets résiduels.
Éclairage
Cette hotte est équipée d’un système d’éclairage. Ce système
d’éclairage doit être remplacé par un technicien agréé. N’essayez
pas de le remplacer vous-même.
La lampe intégrée à cet appareil ménager sert uniquement à l’éclairer.
Elle n’est pas faite pour éclairer la pièce d’une maison.
ENTRETIEN

FR 9
Généralités
Le raccordement électrique de cet appareil doit être effectué par un
installateur agréé, qui connaît et applique les normes de sécurité en
vigueur. Cet appareil est conformément aux directives Européens.
Important:
• La distance entre le point le plus bas de la hotte aspirante et la
plaque de cuisson doit être d’au moins 60 cm. Sur les taques de
cuisson électriques, céramique ou à induction, cette distance doit
être d’au moins 55 cm.
• Si la hotte est raccordée à un conduit d’évacuation existant, aucun
autre appareil électroménager ne doit être raccordé au même
conduit (exemples : chauffe-eau, poêle).
• Ne pas oublier les règlements locaux en vigueur concernant
l’aération des appareils à gaz.
• Un conduit d’évacuation court et un nombre limité de coudes
assurent un meilleur fonctionnement de la hotte.
• Avant de commencer à percer, assurez vous qu’il ne passe pas
de conduites à l’endroit choisi.
• Le tuyau de connexion a un diamètre de 120, 125 ou de 150 mm.
Il est conseillé d’utiliser aussi ces diamètres pour le tube
de connexion.
• Le matériel d’installation livré avec la hotte en question, est
approprié pour des murs en béton renforcé et en briques.
Certains types de murs demanderont des chevilles et des vis
spéciales.
INSTALLATION

FR 10
Connexion électrique
Connexion électrique
L’appareil est construit en classe II, pour cela aucun cable ne doit
être connecté avec la prise terre.
Il faut s’assurer que la tension du réseau correspond à la valeur
indiquée à la plaque signalétique de la hotte. La connection avec le
réseau électrique doit être éxécutée comme suit:
BRUN = Phase L
BLEU = Phase N
Cette hotte aspirante est équipée d’une fiche de raccordement.
Installez la hotte de manière à ce que la prise soit accessible.
Placez la prise murale de préférence hors de vue et derrière la gaine
décorative.
Attention:
Pour le branchement fixe, veillez à ce que le câble d’alimentation soit
muni d’un interrupteur omnipolaire avec une distance de contact d’au
moins 3 mm.
Montage de la hotte cheminée
Les dernières pages de ce mode d’emploi indiquent les étapes de
montage de la hotte cheminée.
INSTALLATION
120 cm
