Pelgrim OSWA0980 Series User manual

Handleiding
Inbouwunit
Notice d’utilisation
Unité encastrée
Bedienungsanleitung
Einbaueinheit
Instructions for use
Built in unit
OSWA0980---

NL Handleiding NL 3 - NL 16
FR Notice d’utilisation FR 3 - FR 16
DE Anleitung DE 3 - DE 16
EN Manual EN 3 - EN 16
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip

NL 3
Uw inbouwunit
Inleiding 4
Beschrijving 4
Bediening
Afstandsbediening 6
Bediening 6
Bediening met een gekoppelde kookplaat
De verbinding tussen afzuigkap en kookplaat maken 10
Automatische modus 11
Ingeschakelde intensiefstand op de kookplaat 12
Ingeschakelde timerfunctie op de kookplaat 12
Verlichting 12
Onderhoud
Reinigen 13

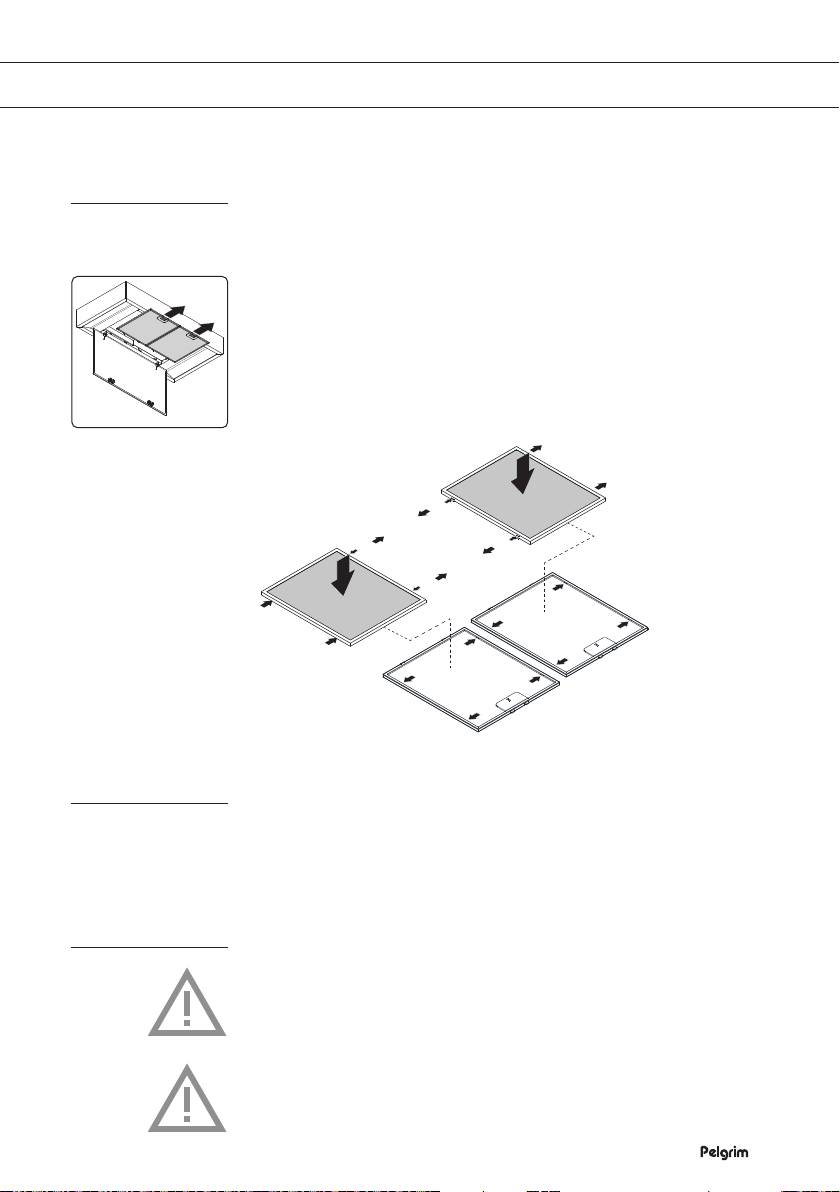

Vetfilter 14
Koolstoffilter 15
Plasmafilter (optioneel) 15
Verlichting 15
Milieuaspecten
Verpakking en toestel afdanken 16
INHOUD

NL 4
Inleiding
Gefeliciteerd met uw keuze voor dit toestel van Pelgrim. In het ontwerp van dit product heeft
eenvoudige bediening en optimale gebruiksvriendelijkheid centraal gestaan.
Dit toestel beschikt over AutoAir functionaliteit. Via een kookplaat met AutoAir functie kan de
afzuiging op 3 verschillende manieren aangestuurd worden; handmatig, semi-automatisch en
volledig automatisch. Kies de manier die het beste bij u past. Uiteraard is er altijd de mogelijkheid
om de instellingen zelf aan te passen.
In deze handleiding leest u hoe u dit toestel het best kunt gebruiken. Naast informatie over de
bediening, vindt u hier ook achtergrondinformatie die u tijdens het gebruik van het toestel van
pas kan komen.
Lees eerst de separate veiligheidsinstructies voordat u het
toestel gebruikt.
Lees deze handleiding door voordat u het toestel in gebruik neemt, en berg de handleiding
daarna veilig op voor toekomstig gebruik.
Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden.
Beschrijving
Afstandsbediening
1
2
3
5
4
UW INBOUWUNIT

NL 5
1. Toets '+'
▷Ventilator inschakelen en de ventilatiestand verhogen.
▷Afstandsbediening koppelen met de inbouwunit.
▷Timer inschakelen. De ventilator schakelt na 10 minuten
automatisch uit.
2. Verlichtingstoets
▷Verlichting inschakelen of dimmen.
▷Verlichting uitschakelen.
3. Toets '-'
▷Ventilatorstand verlagen.
▷Koolstoffilter reinigingsindicatie activeren of uitschakelen.
▷Reinigingsindicatie resetten.
4. Uittoets
▷Ventilator uitschakelen.
▷Clean Air-functie inschakelen. De ventilator schakelt ieder uur
gedurende 10 minuten automatisch in op stand 1, 2 of 3.
5. Automatische modus toets
▷Verbinding met een kookplaat maken.
▷Automatische modus in- of uitschakelen.
LED-statusbalk op de inbouwunit
6 7 8 9 10 11 12
6. Ventilator - stand 1
7. Ventilator - stand 2
8. Ventilator - stand 3
9. Ventilator - intensieve stand
10. Timerindicator
11. Automatische modus indicator
12. Filterindicator
UW INBOUWUNIT

NL 6
Afstandsbediening
Afstandsbediening koppelen met het toestel
Als het toestel niet met de afstandsbediening kan worden bediend,
bijvoorbeeld als de batterij onlangs is vervangen, moet de
afstandsbediening opnieuw worden gekoppeld met het toestel.
1. Houd de toets '+' ingedrukt.
2. Verbind het toestel met de netspanning.
▷Er klinkt een lang geluidssignaal. De afstandsbediening is
gekoppeld met het toestel.
Opmerking: Herhaal deze procedure als u binnen 30 seconden geen
geluidssignaal hoort.
Bediening
Afzuiging inschakelen
1. Druk op de toets ‘+’.
▷De afzuiging schakelt in op stand twee.
▷De lampjes van stand 1 en 2 gaan branden op de LED-
statusbalk.
Afzuigstand instellen
1. Druk (meerdere keren) op de toets ‘+’ of ‘-’ om een hogere of lagere
stand te kiezen (0-1-2-3-P).
▷De hoogste stand is de intensieve stand P (stand 4). De lampjes
van stand 1, 2 en 3 branden en het lampje van stand P knippert.
▷De intensieve stand schakelt na 4 minuten automatisch uit.
Hierna schakelt de ventilator over naar stand 2.
Afzuiging uitschakelen
1. Druk op de uittoets.
▷De afzuiging schakelt uit.
Verlichting in- en uitschakelen
1. Druk op de verlichtingstoets.
▷De verlichting wordt ingeschakeld.
2. Druk nogmaals op de verlichtingstoets om de verlichting langzaam
uit te laten gaan.
BEDIENING

NL 7
BEDIENING
Verlichting dimmen
1. Als u de verlichting wilt dimmen, houdt u de verlichtingstoets
ingedrukt totdat de dimfunctie is ingeschakeld.
▷De verlichting wordt ingeschakeld in de helderste stand en dimt
steeds verder totdat u de toets loslaat.
▷Bij de laagste dimstand zal de verlichting teruggaan van gedimd
licht naar helder licht.
Clean Air-functie
De ventilator schakelt ieder uur gedurende 10 minuten automatisch in
met de gekozen stand.
1. Schakel het toestel en de verlichting uit.
2. Druk op de uittoets.
▷De afzuigkap schakelt in op stand één.
▷Het lampje van stand 1 gaat branden op de LED-statusbalk.
3. Druk (meerdere keren) op de toets ‘+’ om een hogere stand te
kiezen (1-2-3).
4. Bevestig binnen vijf seconden de gekozen stand; druk nogmaals op
de uittoets.
▷De Clean Air-functie wordt ingeschakeld.
▷De lampjes van de gekozen stand knipperen op de LED-
statusbalk.
5. U kunt de Clean Air-functie uitschakelen door op een willekeurige
toets te drukken (behalve de verlichtingstoets).
Timerfunctie
Met de timerfunctie kan de afzuigkap in stand 1, 2 of 3 na 10 minuten
automatisch uitgeschakeld worden.
1. Schakel de afzuigkap in en kies een stand (1, 2 of 3).
▷De lampjes van de gekozen stand gaan branden op de LED-
statusbalk.
2. Druk gedurende 1,5 seconden op de toets ‘+’ totdat er twee
geluidssignalen klinken.
▷Het lampje van de timer gaat branden op de LED-statusbalk.
▷De timerfunctie is actief.
3. Schakel voortijdig de timerfunctie uit door nogmaals gedurende
1,5 seconden op de timertoets te drukken totdat er een geluids-
signaal klinkt.

NL 8
Als u tijdens de timerfunctie de stand veranderd (naar 1, 2 of 3), blijft de
timerfunctie actief.
Vetfilter reinigingsindicatie
Na 100 uur gebruik van de afzuigkap, brandt op de LED-statusbalk het
lampje van de filterindicator en de lampjes van stand 1 en 2 knipperen
bij het uitschakelen van de afzuigkap. Het vetfilter moet gereinigd
worden.
• Om de reinigingsindicatie te resetten moet u, bij een uitgeschakelde
afzuigkap (motor uit), op toets ‘-’ drukken.
▷U hoort een lang geluidssignaal ter bevestiging.
▷Na 20 uur wordt de reinigingsindicatie van het filter automatisch
gereset.
Koolstoffilter reinigingsindicatie
Na 400 uur gebruik van de afzuigkap, brandt op de LED-statusbalk het
lampje van de filterindicator en de lampjes van stand 3 en P knipperen
bij het uitschakelen van de afzuigkap. Het koolstoffilter moet gereinigd
worden.
• Om de reinigingsindicatie te resetten moet u, bij een uitgeschakelde
afzuigkap (motor uit), op toets ‘-’ drukken.
▷U hoort een lang geluidssignaal ter bevestiging.
▷Na 20 uur wordt de reinigingsindicatie van het filter automatisch
gereset.
Als voor zowel het vetfilter als het koolstoffilter de reinigingsindicatie
wordt weergegeven en het geluidssignaal klinkt, moet de
resetprocedure tweemaal worden uitgevoerd.
Activering van de koolstoffilter reinigingsindicatie
In de standaard modus is de koolstoffilter reinigingsindicatie niet
actief. Indien de afzuigkap als recirculatiekap wordt gebruikt moet de
koolstoffilter reinigingsindicatie geactiveerd worden.
1. Zet de afzuigkap en de verlichting uit.
2. Houd de toets ‘-’ gedurende vier seconden ingedrukt.
▷U hoort een lang geluidssignaal en op de LED-statusbalk
branden de lampjes van stand 1, 2, 3 en P en het lampje van de
filterindicator vijf seconden ter bevestiging.
BEDIENING

NL 9
Uitschakeling van de koolstoffilter reinigingsindicatie:
1. Zet de afzuigkap en de verlichting uit.
2. Houd de toets ‘-’ gedurende vier seconden ingedrukt.
▷U hoort twee keer een lang geluidssignaal en op de LED-
statusbalk branden de lampjes van stand 1 en 2 en het lampje
van de filterindicator vijf seconden ter bevestiging.
Batterij vervangen
1. Verwijder de twee schroeven aan de achterzijde van de
afstandsbediening.
2. Vervang de batterij (type '23A').
▷De oude batterij behoort tot chemisch afval en dient op
verantwoorde wijze en conform de overheidsvoorschriften
afgevoerd te worden.
BEDIENING

NL 10
De verbinding tussen afzuigkap en kookplaat maken
De verbinding met een AutoAir kookplaat is standaard niet actief. De
verbinding met de kookplaat moet eerst gemaakt worden.
Er moet gelijktijdig een instelling in de kookplaat gedaan worden om
de koppeling tot stand te brengen; zie hiervoor de handleiding van de
kookplaat.
Kijk op onze website voor de volledige reeks kookplaten die verbonden
kunnen worden aan uw afzuigkap.
Verbinding maken
1. Zet de afzuigkap en de verlichting uit.
2. Druk gedurende drie seconden op de automatische modus toets.
▷Op de LED-statusbalk gaan de lampjes van de automatische
modus indicator en de timerindicator gelijktijdig knipperen
gedurende maximaal twee minuten.
3. Activeer op uw kookplaat de koppelingsmodus in het
gebruikersmenu (zie de handleiding van uw kookplaat). De
verbinding met de kookplaat wordt gemaakt.
▷Het maken van de verbinding is gelukt als op de LED-statusbalk
de lampjes van de automatische modus indicator en de
timerindicator continu branden gedurende vier seconden.
Als binnen twee minuten de lampjes van de automatische modus
indicator en de timerindicator uitgaan, is het maken van de verbinding
niet gelukt. Herhaal de procedure. Indien nodig, wis het geheugen van
de afzuigkap (zie ‘Verbinding verbreken’).
Verbinding verbreken
1. Zet de afzuigkap en de verlichting uit.
2. Druk gedurende drie seconden op de automatische modus toets.
▷Op de LED-statusbalk knipperen de lampjes van de auto-
matische modus indicator en de timerindicator gelijktijdig
vijf keer.
▷De verbinding met de kookplaat is verbroken.
BEDIENING MET EEN GEKOPPELDE KOOKPLAAT

NL 11
Automatische modus
De kookplaat kan de afzuiging van de afzuigkap op 3 verschillende
manieren aansturen; handmatig, semi-automatisch en volledig
automatisch. De automatische instelling is voor de gebruiker die wil
dat de afzuiging zich automatisch aanpast aan de intensiteit van het
koken. De afzuiging start automatisch zodra een kookzone actief is
en de afzuiging is afhankelijk van het gebruik van de kookplaat. Als de
kookplaat uitgeschakeld wordt, werkt de afzuiging nog gedurende
10 minuten en stopt dan automatisch.
Automatische modus
Instelling kookplaat Snelheid
0 - 3 0
4 -5 1
6 - 8 2
9 - P 3
Semi-automatische modus
Instelling kookzone Snelheid
0 0
1 - P 1
Automatische modus in-/uitschakelen op de afzuigkap
Het lampje van de automatische modus indicator op de LED-statusbalk
brandt uitsluitend als de kookplaat actief is èn ingesteld is op de
automatische modus.
De afzuigkap is ingeschakeld en op de kookplaat is de automatische
modus actief.
1. Druk kort op de automatische modus toets.
▷Het lampje van de automatische modus indicator op de LED-
statusbalk gaat branden; de automatische modus op uw
afzuigkap is nu ingeschakeld.
2. Druk kort op de automatische modus toets.
▷Het lampje van de automatische modus indicator op de LED-
statusbalk gaat uit; de automatische modus op uw afzuigkap is
uitgeschakeld.
BEDIENING MET EEN GEKOPPELDE KOOKPLAAT

NL 12
Ingeschakelde intensiefstand op de kookplaat
Als de intensiefstand voor de afzuigkap is ingesteld op de kookplaat,
schakelt deze na zes minuten automatisch terug naar snelheid 3.
Ingeschakelde timerfunctie op de kookplaat
Als de timer voor de afzuigkap is ingesteld op de kookplaat, zal de
afzuigkap na het uitschakelen van de kookplaat nog blijven werken
op snelheid 1 (volgens de weergegeven countdown tijd) totdat de
ingestelde tijd verstreken is.
Verlichting
Bij het inschakelen van een gekoppelde kookplaat gaat altijd de
verlichting van de afzuigkap automatisch aan. Via de kookplaat kunt
u de lichtsterkte van de afzuigkap traploos instellen. Bij het opnieuw
gebruiken van de kookplaat (nadat de kookplaat is uitgeschakeld), gaat
de verlichting aan op de vooraf ingestelde lichtsterkte.
Bij het uitschakelen van een gekoppelde kookplaat blijft de verlichting
van de afzuigkap aan. Zet handmatig de verlichting uit met de
verlichtingstoets op uw AutoAir kookplaat of via uw afzuigkap.
BEDIENING MET EEN GEKOPPELDE KOOKPLAAT

NL 13
Reinigen
Let op!
Voor alle onderhoudswerkzaamheden moet u eerst de inbouwunit van
het elektriciteitsnet loskoppelen door de stekker uit het stopcontact te
halen of de hoofdschakelaar van de woning om te zetten.
De inbouwunit moet regelmatig aan zowel de binnenkant als de
buitenkant worden gereinigd. Gebruik voor het reinigen geen
schuurmiddelen. Gebruik geen alcohol!
Let op!
Als u de aanwijzingen voor het reinigen van het apparaat en het
vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze
aanwijzingen moeten in acht worden genomen! De fabrikant is niet
aansprakelijk voor schade aan de inbouwunit of schade door brand die
het gevolg is van ondeskundig onderhoud of het niet opvolgen van de
bovenstaande aanbevelingen en bijgeleverde veiligheidsvoorschriften.
Reinig de inbouwunit met een sopje en een zachte doek.
Daarna afnemen met schoon water. Gebruik geen agressieve
schoonmaakmiddelen zoals soda en gebruik geen schuursponsjes.
Behandel na met een niet schurend, niet polijstend middel en poets met
de structuur van het roestvrij staal mee.
Metalen vetfilters
Metalen vetfilters moeten eenmaal per maand worden gereinigd (of
als de filter reinigingsindicatie – indien aanwezig op het model – dit
aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand
of in de vaatwasmachine op lage temperaturen en met een kort
programma. Plaats de vetfilters met de openingen naar beneden in de
vaatwasmachine zodat het water eruit kan lopen. Aluminiumkleurige en
zwarte vetfilters worden door de reinigingsmiddelen in de vaatwasser
dof. Dit is normaal en beïnvloedt de werking niet.
De mate van verzadiging van het filter hangt af van hoe vaak het
toestel wordt gebruikt, de kookwijze en hoe vaak de vetfilters worden
gereinigd.
ONDERHOUD

NL 14
Vetfilter
Cassettefilter verwijderen
1. Schakel de motor en de verlichting uit.
2. Druk de grendels naar binnen en open het paneel.
3. Open het sluitmechanisme van het filter. Ondersteun het filter met
uw hand.
4. Verwijder het filter uit de inbouwunit.
Reinigen
De filters kunnen in de vaatwasser worden gereinigd. Laat de filters
goed uitlekken voordat u ze terugplaatst.
De filters kunnen ook handmatig worden gereinigd.
Maak de filters met water en een beetje afwasmiddel schoon en spoel
ze daarna met schoonwater af. Laat de filters goed uitlekken. Zie
pagina 8 voor instructies. De onderkant van de inbouwunit kan worden
schoongemaakt met een mild reinigingsmiddel en een vochtige doek.
Maak droog met een papieren doek.
Cassettefilter vervangen
Het filter moet met het sluitmechanisme aan de voorzijde worden
geplaatst. Open het sluitmechanisme van het filter. De lipjes aan
de voorzijde van het filter schuiven in de openingen. Houd het
sluitmechanisme in deze positie wanneer u de filters plaatst.
1. Schuif de lipjes aan de achterzijde van het filter in de daarvoor
bestemde opening op de inbouwunit.
2. Kantel het filter naar boven.
3. Laat het sluitmechanisme los. De nokjes aan de voorzijde van
het filter komen naar buiten en vallen in de daarvoor bestemde
openingen van de inbouwunit. Het filter bevindt zich nu weer in
positie.
4. Druk de rand van het afzuigpaneel stevig in de sluiting (u hoort een
klik).
Het is belangrijk dat u de vetfilters eerst goed laat drogen voordat
u ze terugplaatst.
PUSH
PUSH
PUSH
PUSH
ONDERHOUD

NL 15
ONDERHOUD
Koolstoffilter (optioneel)
Voor recirculatie kunt u kiezen voor wasbare koolstoffilters of
plasmafilters. Koolstoffilters kunnen worden geregenereerd.
1. Verwijder de filtermat uit het filterframe en reinig de mat zonder
afwasmiddel in de vaatwasser.
2. Laat de filtermat een uur lang bij maximaal 80 graden drogen in de
oven.
3. Plaats het filter vervolgens terug.
A
A
B
B
B
B
A
A
PUSH
PUSH
A
A
B
B
PUSH B
A
A
PUSH B
Plasmafilter (optioneel)
In plaats van wasbare koolstoffilters kunt u ook een plasmafilter in de
inbouwunit monteren. Volg hiervoor de installatiestappen. Controleer of
er geen koolstoffilters zijn geïnstalleerd wanneer een plasmafilter wordt
gebruikt.
Verlichting
Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit
lichtsysteem mag alleen vervangen worden door een erkend
installateur. Vervang het niet zelf.
De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor
verlichting van dit apparaat. De lamp is niet geschikt voor de
verlichting van een huishoudelijke ruimte.
PUSH
PUSH

NL 16
MILIEUASPECTEN
Verpakking en toestel afdanken
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet
aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u
hierover informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyetheenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart inleveren van huishoudelijke apparaten voorkomt mogelijk negatieve gevolgen voor het
milieu en de gezondheid, en zorgt ervoor dat de materialen in deze apparaten kunnen worden
teruggewonnen, waardoor in aanzienlijke mate kan worden bespaard op energie en grondstoffen.
Verklaring van conformiteit
Wij verklaren dat onze producten voldoen aan de toepasselijke Europese richtlijnen,
normen en voorschriften, evenals aan alle vereisten in de normen waarnaar wordt
verwezen.

NL 17

NL 18

FR 3
Votre unité encastrée
Introduction 4
Description 4
Utilisation
Télécommande 6
Utilisation 6
Utilisation avec une table de cuisson connectée
Établir la connexion entre la hotte aspirante et la table de cuisson 10
Mode automatique 11
Mode intensif activé sur la table de cuisson 12
Fonction de minuterie activée sur la table de cuisson 12
Éclairage 12
Entretien
Nettoyage 13
Filtre à graisse 14
Filtre à charbon antiodeur 15
Filtre plasma [en option] 15
Éclairage 15
Aspects environnementaux
Mise au rebut de l’appareil et de l’emballage 16
SOMMAIRE

FR 4
Introduction
Nous vous félicitons d’avoir choisi cet appareil Pelgrim. Lasouplesse et la simplicité de
l’utilisation sont les principes qui ont guidé son développement.
Cet appareil est dotée de la fonctionnalité AutoAir. L’aspiration peut être commandée de
3 manières différentes via une table de cuisson avec function AutoAir: en mode manuel, semi-
automatique et entièrement automatique. Choisissez la manière qui vous convient le mieux. Bien
sûr, il est toujours possible d’ajuster les réglages vous-même.
Ce mode d’emploi vous explique comment utiliser votre appareil de manière optimale. Il contient
des informations relatives au fonctionnement de l’appareil ainsi que des informations d’ordre
général susceptibles d’en faciliter l’utilisation.
Veuillez lire les consignes de sécurité avant toute utilisation
de l’appareil
Veuillez lire attentivement ces consignes avant toute utilisation de l’appareil et conservez-
les avec l’appareil pour consultation ultérieure.
Vous pouvez trouver la version la plus récente de le mode d’emploi sur notre site Web.
Description
Télécommande
1
2
3
5
4
VOTRE UNITÉ ENCASTRÉE
