Pelgrim CMV680ERVS User manual

700003941000
Handleiding
afzuigkap
Notice d’utilisation
hotte cheminée
Anleitung
Dunstabzugshaube
Manual
cooker hood
CMV680ERVS
CMV980ERVS

NL
Handleiding NL 3 - NL 24
FR
Notice d’utilisation FR 3 - FR 24
DE
Anleitung DE 3 - DE 24
GB
Manual GB 3 - GB 24
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip

NL 3
INHOUD
Uw schouwkap
Inleiding 4
Bedieningspaneel 4
Veiligheid
Let op! 5
Afvoersystemen 6
Afzuigsysteem en elektrische klep
Afzuigkappen voor mechanische ventilatiesystemen 7
Motorloze afzuigkappen 7
Stil, efficiënt en energiebesparend 8
Bediening
De afzuigkap in- en uitschakelen 9
De stand instellen 9
De uitschakeltijd instellen 9
Verlichting in- en uitschakelen 10
Signaal vetfilters 10
Signaal koolstoffilters 10
Onderhoud
Reinigen 12

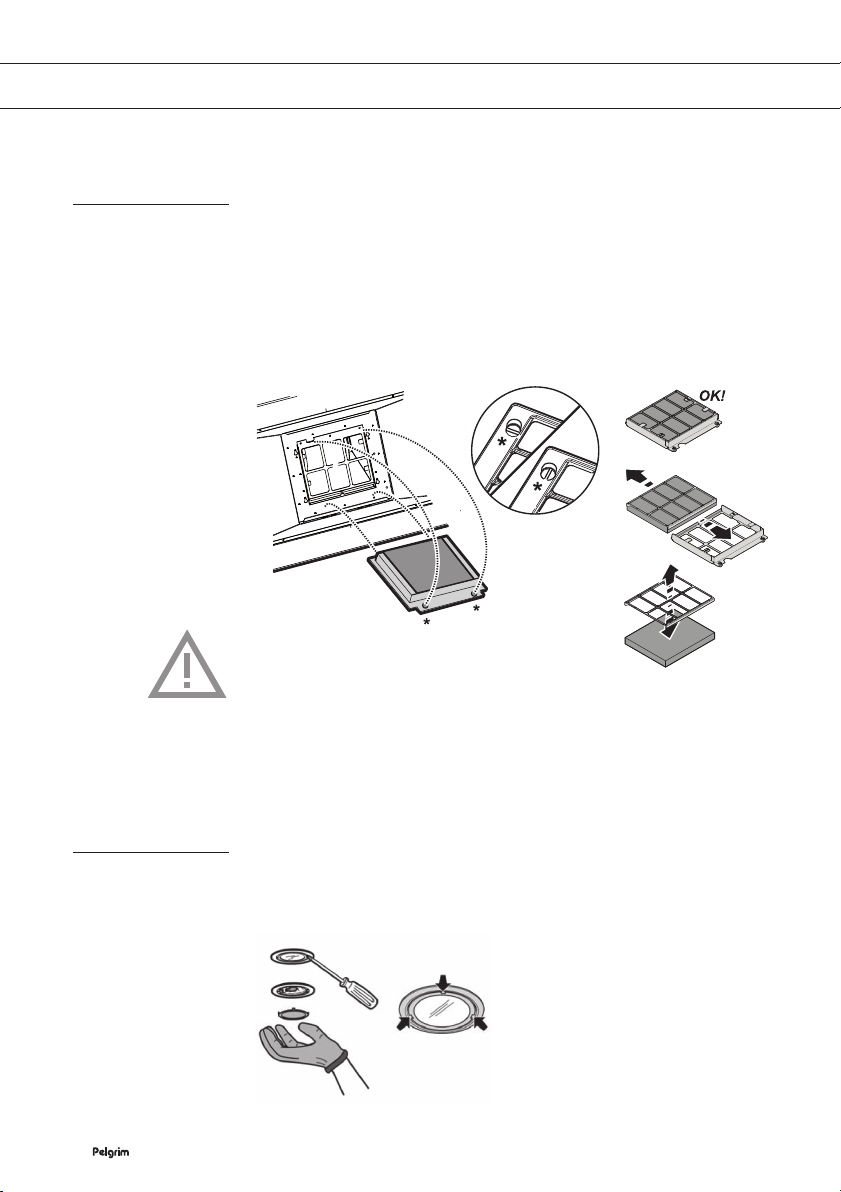

Vetfilters verwijderen 13
Het koolstoffilter verwijderen 14
Lampen vervangen 14
Installatie
Algemeen 15
Elektrische aansluiting 16

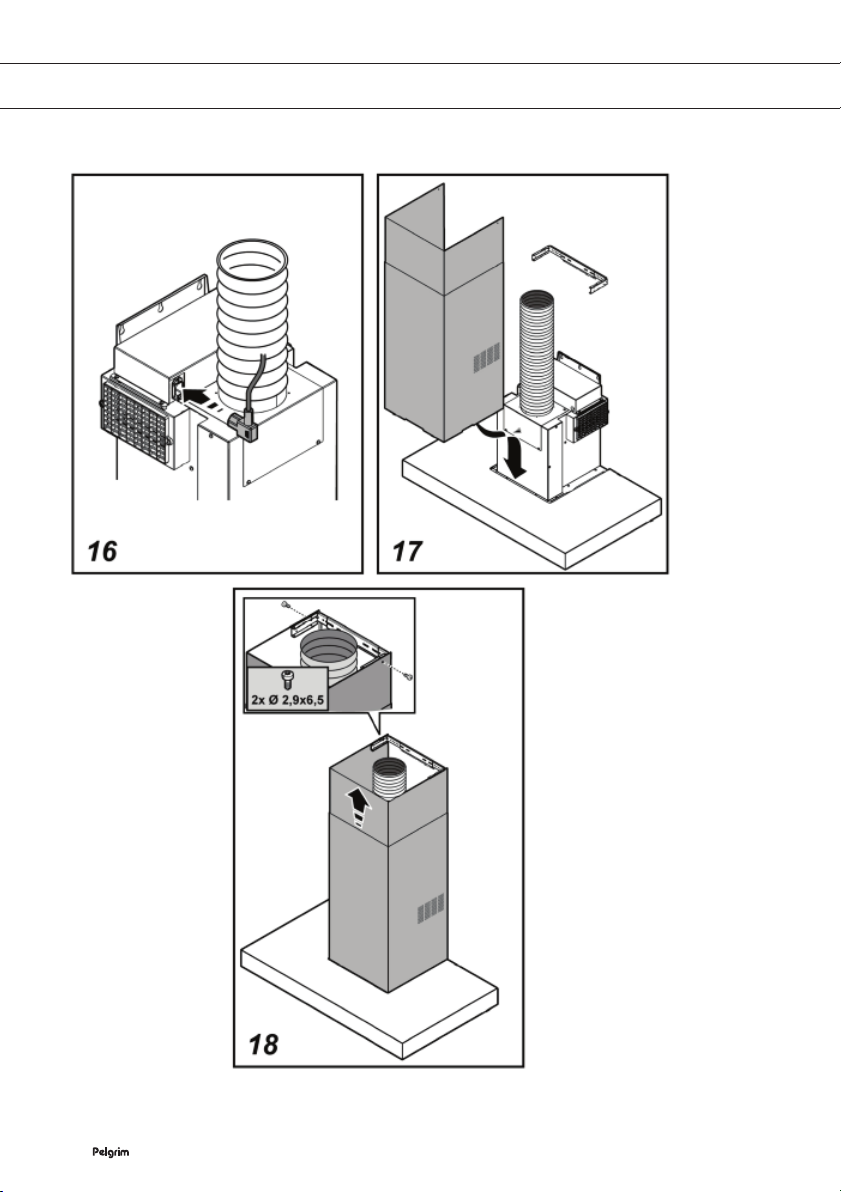

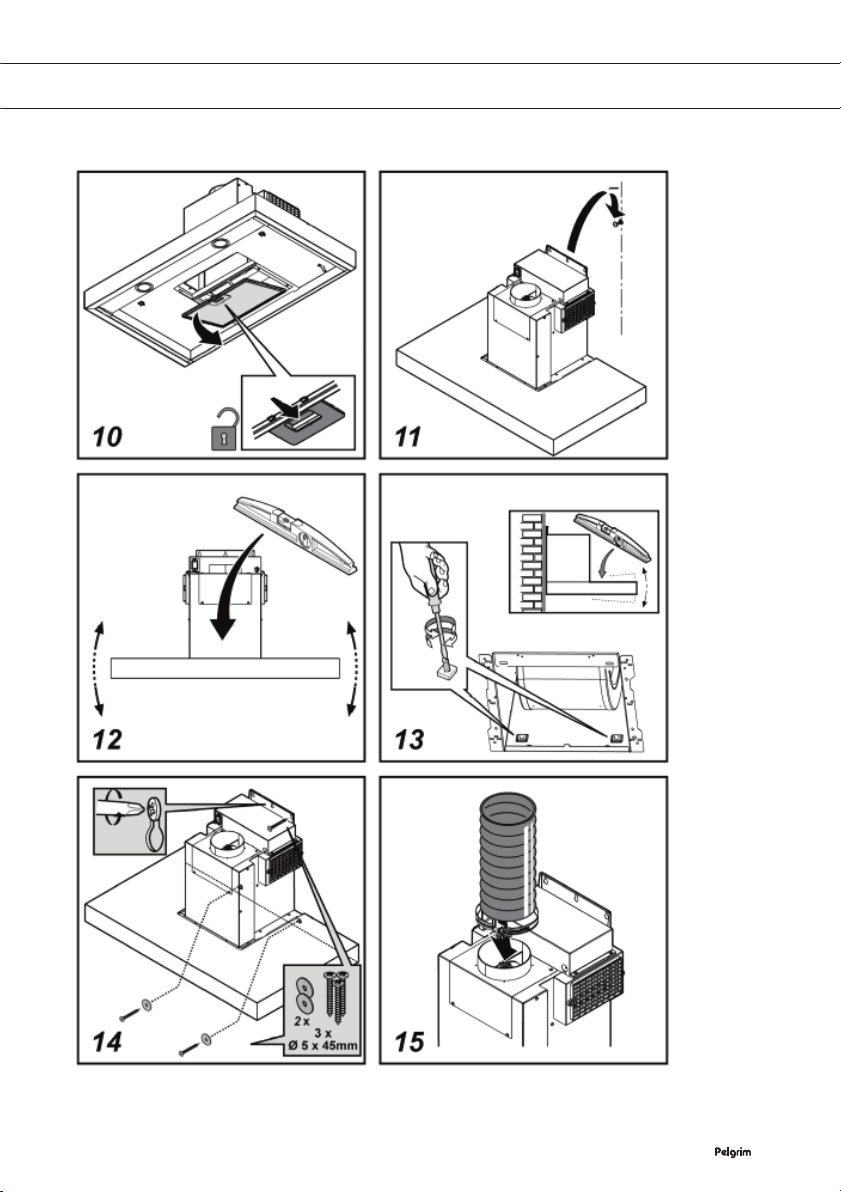

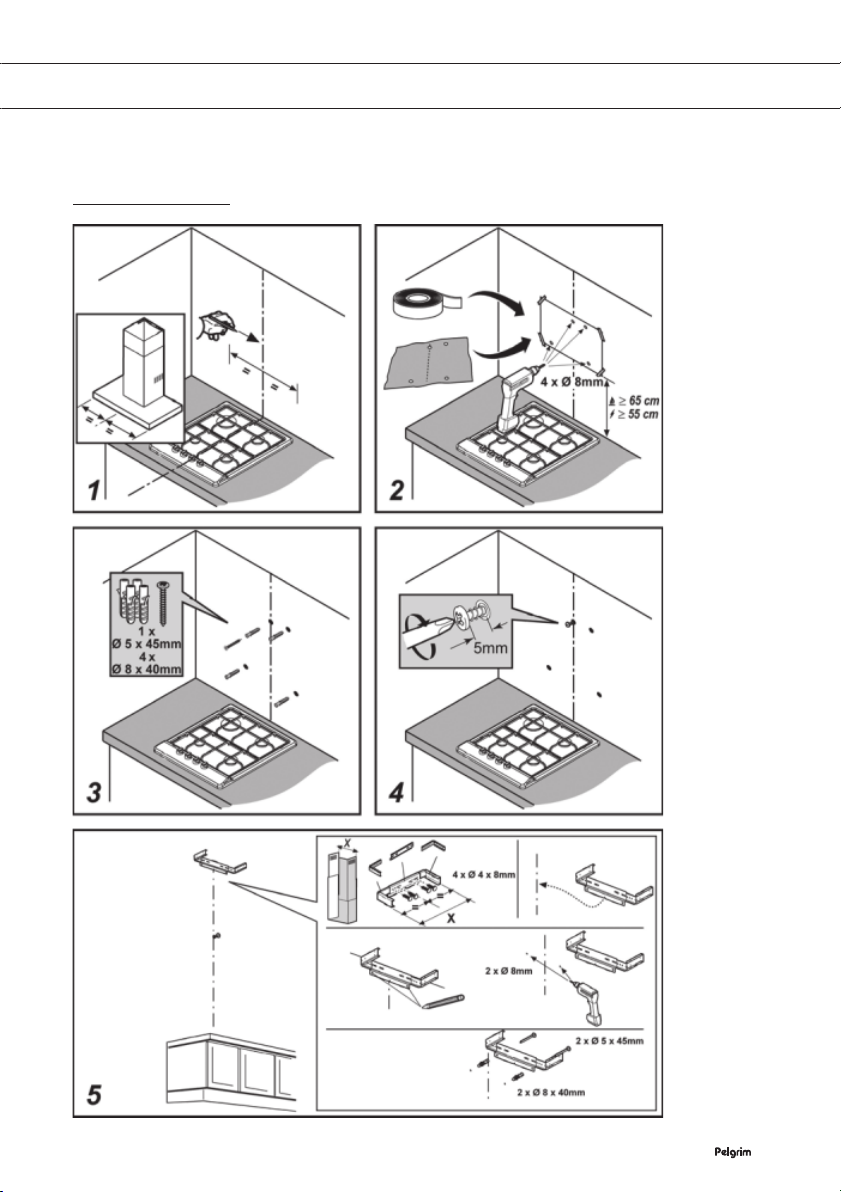

Montage 17
Milieuaspecten
Verpakking en toestel afvoeren 24

NL 4
Inleiding
U heeft gekozen voor een afzuigkap van Pelgrim. Optimaal gebruiks-
comfort en een eenvoudige bediening stonden voorop bij de
ontwikkeling van dit product.
De afzuigkap zuigt met maximale effectiviteit af. Kookluchtjes worden
optimaal gereduceerd. De CMV680 en CMV980 zijn speciaal ontworpen
voor gebruik op een centraal afzuigsysteem en zijn voorzien van een
elektrische klep.
In deze handleiding staat beschreven op welke manier u de afzuigkap
zo optimaal mogelijk kunt benutten. U vindt informatie over de
bediening en achtergrondinformatie over de werking van het toestel.
Tevens treft u onderhoudstips aan.
De veiligheidsvoorschriften die van belang zijn tijdens de installatie
zijn opgenomen in het installatievoorschrift, dat bestemd is voor de
installateur.
Lees eerst de gebruiksaanwijzing geheel en aandachtig door
voordat u het apparaat gaat gebruiken en bewaar deze zorgvuldig
voor latere raadpleging.
Veel kookplezier!
Bedieningspaneel
1Aan-/uittoets
2Ventilatortoets (4 standen)
3 Display
4Verlichtingstoets
5Timertoets
UW SCHOUWKAP

NL 5
Let op!
Laat het toestel aansluiten door een erkend installateur (zie
hoofdstuk “Installatie”). Sluit het apparaat niet aan op het
elektriciteitsnet voordat de installatie volledig is voltooid.
• Sluit het toestel aan conform de plaatselijk geldende
installatievoorschriften.
• In verband met eventuele scherpe randen adviseren wij u tijdens de
montage van de afzuigkap werkhandschoenen te gebruiken.
• Het apparaat is gefabriceerd volgens de meest recente
veiligheidsstandaarden. Desondanks adviseren wij personen met
psychische of motorische stoornissen, mentale achterstand of
zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht
van een bekwaam persoon. Hetzelfde geldt voor kinderen.
• Gebruik de afzuigkap niet als het vetfilter niet of niet goed
gemonteerd is!
• Gebruik de afzuigkap niet om tegenaan te leunen.
• Gebruik de afzuigkap nooit als afzetvlak, tenzij dit uitdrukkelijk is
aangegeven.
• Zorg voor voldoende ventilatie wanneer u de afzuigkap samen
gebruikt met een gaskookplaat.
• De afvoer mag niet worden aangesloten op een rookkanaal dat voor
andere toestellen in gebruik is.
• Flambeer nooit onder de afzuigkap en maak de filters op tijd
schoon. Het frituren moet geschieden onder voortdurend toezicht,
om te voorkomen dat verhit vet in brand raakt.
• De afzuigkap moet regelmatig (minstens 1 x per maand)
schoongemaakt worden, zowel het exterieur als het interieur.
Onvoldoende reinigen of te laat vervangen van de filters kan
brandgevaar veroorzaken.
• Wanneer de aansluitkabel is beschadigd mag deze alleen worden
vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig
gekwalificeerde personen, om gevaarlijke situaties te voorkomen.
• Let op! Door intensief gebruik kan condensvorming op de afzuigkap
ontstaan. Condens is eenvoudig te verwijderen met een droge doek.
VEILIGHEID

NL 6
Let op!
• Haal eerst de stekker uit het stopcontact als u de lampen wilt
vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven
wattage. Gebruik de afzuigkap alleen met gemonteerde lampjes om
het risico op een elektrische schok te voorkomen.
• De bereikbare onderdelen kunnen bijzonder warm worden als deze
tegelijkertijd met kookapparaten gebruikt worden.
• De vetfilters kunnen heet worden tijdens gebruik. Wacht na het
koken minimaal 30 minuten met schoonmaken.
• Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld
worden. Neem de stekker uit het stopcontact of draai de schakelaar
in de meterkast op nul.
• Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens
het bereiden van gerechten.
• Iedere aansprakelijkheid voor eventuele schade aan het apparaat of
brand veroorzaakt door het niet in acht nemen van de aanwijzingen
uit deze handleiding wordt afgewezen.
Afvoersystemen
Deze afzuigkappen hebben twee parallel werkende afvoersystemen:
1. Als afzuigkap op een CMV-afvoerkanaal:
▷De aangezogen en gefilterde kookdampen worden via het
CMV-systeem naar buiten afgevoerd.
2. Als recirculatie afzuigkap:
▷De vetdeeltjes en de geur uit de aangezogen kookdampen
worden gefilterd. De aangezogen lucht wordt niet afgevoerd
maar teruggeblazen in de keuken.
1
2
VEILIGHEID

NL 7
AFZUIGSYSTEEM EN ELEKTRISCHE KLEP
Afzuigkappen voor mechanische ventilatiesystemen
Bij centrale mechanische ventilatie is de standaard afzuigcapaciteit in
de keuken vaak onvoldoende. Pelgrim heeft in eigen huis een uniek en
gepatenteerd systeem ontwikkeld. Dit systeem past op alle gangbare
systemen voor centrale mechanische ventilatie (CMV).
Het systeem is een combinatie van twee gescheiden afzuigsystemen:
mechanische ventilatie en recirculatie. Hierbij wordt enerzijds
optimaal gebruik gemaakt van het aanwezige centrale mechanische
ventilatiesysteem en anderzijds wordt met het recirculatiesysteem de
capaciteit van de af te voeren lucht verhoogd.
1. CMV
2. Recirculatie
1
2
1
2
De afzuigkappen zijn voorzien van een uitwasbaar long-life koolstoffilter
en zijn stiller en energiezuiniger dan de conventionele afzuigkappen.
Bij gewoon of uitgebreid koken worden vrijwel alle geurtjes en dampen
gevangen. Dankzij het recirculatiesysteem verdwijnt niet alle lucht naar
buiten. Een deel van de afgezogen lucht wordt namelijk na filtering weer
teruggebracht in de keuken. Hierdoor verbruikt u minder energie.
Motorloze afzuigkappen
Pelgrim levert ook een complete serie motorloze afzuigkappen,
geschikt voor centraal mechanische ventilatie systemen met een
elektrische, hermetisch afsluitbare klep. De elektrische klep opent
en sluit binnen enkele seconden. Eenmaal dicht of open schakelt de
elektromotor uit waardoor energie bespaard wordt.

NL 8
AFZUIGSYSTEEM EN ELEKTRISCHE KLEP
Een ander ‘groen’ voordeel is dat de klep de afvoer van warme lucht
via de afzuigkap hermetisch afsluit waardoor u minder stookkosten
heeft. Doordat het systeem na het koken hermetisch wordt afgesloten,
behoren hinderlijke fluittonen ook tot het verleden.
Stil, efficiënt en energiebesparend
Het door Pelgrim ontworpen systeem en de elektrische klep zijn nu
allebei geïntegreerd in uw afzuigkap. Op deze manier wordt er voor
een optimale luchtkwaliteit gezorgd in uw keuken. Kookdampen en
vet worden zeer effectief afgezogen, het rendement is verbeterd en de
afzuigkap is nog stiller geworden.

NL 9
De afzuigkap in- en uitschakelen
Zorg ervoor dat het CMV-systeem van uw woning op de hoogste stand
is ingeschakeld.
• Druk op de aan-/uittoets.
De elektrische klep wordt geopend; de afzuigkap schakelt naar de
eerste stand. In de display verschijnt ‘1’.
• Om de afzuigkap uit te schakelen drukt u weer op de aan-/uittoets.
De elektrische klep wordt gesloten en de afzuigkap schakelt uit.
De gekozen stand in de display verdwijnt.
▷Indien u de afzuigkap direct na het inschakelen al wilt
uitschakelen, wacht dan eerst 20 seconden. De elektrische klep
heeft deze tijd nodig om zich te openen/sluiten.
De stand instellen
De afzuigkap heeft 4 standen.
• Druk op de ventilatortoets om meteen naar de eerste stand te
schakelen.
De elektrische klep wordt geopend; de afzuigkap schakelt naar de
eerste stand. In de display verschijnt ‘1’.
▷Staat de afzuigkap al op stand 1 (door middel van de aan-/
uittoets), dan schakelt de afzuigkap meteen door naar stand
twee.
• Door (meerdere keren) op de ventilatortoets te drukken, schakelt
de afzuigkap van stand 1 naar stand 2, vervolgens naar stand 3 en
tot slot naar stand 4 (de intensief stand; deze stand knippert in de
display).
▷Indien u stand 4 kiest, schakelt de afzuigkap na 5 minuten
automatisch naar stand 3. Om binnen deze 5 minuten toch de
stand wijzigen, drukt u (meerdere keren) op de ventilatortoets.
De elektrische klep blijft open. Om de afzuigkap geheel uit te
schakelen, drukt u op de aan-/uittoets (de elektrische klep gaat
dicht).
De uitschakeltijd instellen
U kunt met de timertoets een tijdsperiode instellen, waarna de
afzuigkap automatisch uitschakelt. Dit is alleen mogelijk bij een
ingeschakelde afzuigkap op stand 2, 3 of 4. Deze functie kunt u
bijvoorbeeld gebruiken als u klaar bent met koken, maar toch nog
even de afzuigkap wilt laten werken.
BEDIENING

NL 10
• Zorg ervoor dat de afzuigkap is ingeschakeld en dat u een stand
heeft gekozen.
▷Heeft u stand 2 ingesteld, dan blijft de afzuigkap nog 15 minuten
ingeschakeld, indien u op de timertoets drukt.
▷Heeft u stand 3 ingesteld, dan blijft de afzuigkap nog 10 minuten
ingeschakeld, indien u op de timertoets drukt.
▷Heeft u stand 4 ingesteld, dan blijft de afzuigkap nog 5 minuten
ingeschakeld, indien u op de timertoets drukt.
Als de uitschakeltijd is ingesteld, knippert er een punt in de display.
• Tijdens de uitschakeltijd kunt u de afzuigkap helemaal uitschakelen
door op de aan-/uitoets of de timertoets te drukken.
• Drukt u op de ventilatortoets, dan blijft de afzuigkap ingeschakeld,
maar dan zonder de uitschakeltijd.
Verlichting in- en uitschakelen
• Druk op de verlichtingstoets.
De verlichting gaat branden.
• Druk nogmaals op de verlichtingstoets.
De verlichting gaat uit.
Signaal vetfilters
• Als u de afzuigkap inschakelt en in de display knippert stand ‘1’,
dan moeten de vetfilters gereinigd worden. Deze melding verschijnt
wanneer de afzuigkap 40 uur heeft afgezogen. Op pagina 12 en 13
leest u hoe u de vetfilters kunt reinigen. Heeft u de filters gereinigd
en weer geplaatst, dan kunt u het signaal uitschakelen door
minimaal drie seconden op de aan-/uittoets te drukken.
▷Als ook het koolstoffilter gereinigd moet worden, knipperen
stand ‘1’ en ‘2’ om de beurt. De procedure om het signaal uit te
schakelen moet u dan twee keer uitvoeren.
Signaal koolstoffilter
• Als u de afzuigkap inschakelt en in de display knippert stand ‘2’,
dan moet het koolstoffilter gereinigd worden. Deze melding
verschijnt wanneer de afzuigkap 320 uur heeft afgezogen. Op
pagina 13 en 14 leest u hoe u het koolstoffilter kunt reinigen. Heeft
u het filter gereinigd en weer geplaatst, dan kunt u het signaal
uitschakelen door minimaal drie seconden op de aan-/uittoets te
drukken.
BEDIENING

NL 11
▷Als ook de vetfilters gereinigd moeten worden, knipperen
stand ‘1’ en ‘2’ om de beurt. De procedure om het signaal uit
te schakelen moet u dan twee keer uitvoeren.
• Wilt u dat het signaal weer verschijnt als u de volgende keer
het koolstoffilter moet reinigen, dan moet u het signaal weer
inschakelen; schakel de afzuigkap uit met de aan-/uittoets en druk
vervolgens minimaal drie seconden lang gelijktijdig op de ventilator-
en de verlichtingstoets.
In de display knipperen twee seconden lang stand ‘1’ en stand ‘2’.
Het signaal om het koolstoffilter te reinigen zal de volgende keer
weer verschijnen.
• Wilt u dat het signaal niet meer verschijnt als u de volgende keer
het koolstoffilter moet reinigen, dan moet u het signaal uitschakelen;
schakel de afzuigkap uit met de aan-/uittoets en druk vervolgens
minimaal drie seconden lang gelijktijdig op de ventilator- en de
verlichtingstoets.
In de display knippert twee seconden lang stand ‘1’. Het signaal om
het koolstoffilter te reinigen zal niet meer verschijnen.
BEDIENING

NL 12
Reinigen
Attentie!
Koppel, voor ieder onderhoud, eerst de afzuigkap van het
elektriciteitsnet door de stekker uit het stopcontact te trekken of door
de hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel de binnenkant als de
buitenkant (tenminste met dezelfde regelmaat als waarmee de vetfilters
gereinigd worden). Gebruik geen producten die schuurmiddelen
bevatten.
Gebruik geen alcohol!
Attentie!
Als u deze aanwijzingen met betrekking tot het reinigen van het
apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit
tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand, die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filterreinigingsindicator dit aangeeft) met neutrale reinigingsmiddelen,
met de hand of in de vaatwasmachine op lage temperaturen en met een
kort programma. Plaats de vetfilters met de openingen naar beneden
in de vaatwasmachine zodat het water eruit kan lopen. Aluminium
vetfilters worden door de reinigingsmiddelen in de vaatwasser dof.
Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 13
Uitwasbaar koolstoffilter
Het koolstoffilter met houder moet eenmaal in de zes maanden worden
gereinigd (of als de filterreinigingsindicator dit aangeeft) met neutrale
reinigingsmiddelen, met de hand of in de vaatwasmachine op lage
temperaturen (65 °C ), zonder borden, bestek etc. en met een volledig
programma.
Laat na afloop van het programma het water uit de filterhouder lopen.
Haal het koolstoffilter uit de plastic houder en droog dit 10 minuten in
de oven op 100 °C. Vervang het filter elke drie jaar of wanneer het is
beschadigd. Het koolstoffilter kan maximaal vijf keer worden uitgewassen.
Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul.
De afzuigkap heeft verschillende vetfilters:
• Trek het klepje van het vetfilter voor de CMV naar u toe en kantel het
naar voren omlaag. Doe dit ook bij het andere vetfilter (CMV980).
• Kantel vervolgens de klep (met uitgenomen vetfilter(s)) omlaag.
• Duw het pinnetje van het vetfilter voor de recirculatie in en kantel
het vetfilter naar voren omlaag.
ONDERHOUD

NL 14
Het koolstoffilter verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul.
• Kantel de klep met de (uitgenomen) vetfilters voor de CMV omlaag.
• Duw het pinnetje van het vetfilter voor de recirculatie in en kantel
het vetfilter naar voren omlaag.
• Achter het vetfilter bevindt zich het koolstoffilter in de filterhouder. U
kunt de filterhouder verwijderen door de knoppen (*) 90˚ te draaien.
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter van deze afzuigkap is uitwasbaar voor hergebruik.
Vervang het filter elke drie jaar of wanneer dit is beschadigd.
• Het koolstoffilter kan maximaal vijf keer worden uitgewassen.
Lampen vervangen
• Verwijder het afdekkapje van de lamp en vervang de halogeenlamp
door een nieuwe lamp van maximaal 20 Watt. Plaats vervolgens het
afdekkapje terug.
ONDERHOUD

NL 15
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• De afvoer mag uitsluitend aangesloten worden op een CMV-kanaal.
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatie-
leiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 125 mm.
Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 16
INSTALLATIE
Elektrische aansluiting
Dit is een (isolatie) klasse I toestel. Het snoer moet op een geaard
stopcontact aangesloten worden!
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = fase
BLAUW = nul
GEEL/GROEN = aarde
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.

NL 17
INSTALLATIE
Montage

NL 18
INSTALLATIE

NL 19
INSTALLATIE

NL 20
INSTALLATIE
