Pelgrim RSK984L User manual

700004290000
Gebruiksaanwijzing
afzuigkappen
Mode d’emploi
hotte cheminée
Bedienungsanleitung
Dunstabzugshaube
Instructions for use
cooker hood
RSK984L
RSK992L

NL
Handleiding NL 3 - NL 15
FR
Notice dútilisation FR 3 - FR 15
DE
Anleitung DE 3 - DE 15
GB
Manual GB 3 - GB 15
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip

NL 3
INHOUD
Uw schouwkap
Beschrijving 4
Inleiding 4
Veiligheid
Waar u op moet letten 5
Afvoersystemen 6
Gebruik
Bediening 7
Onderhoud
Reinigen 9
Vetfilters verwijderen 10
Het koolstoffilter vervangen 10
Verlichting 10
Installatie
Algemeen 11
Elektrische aansluiting 12

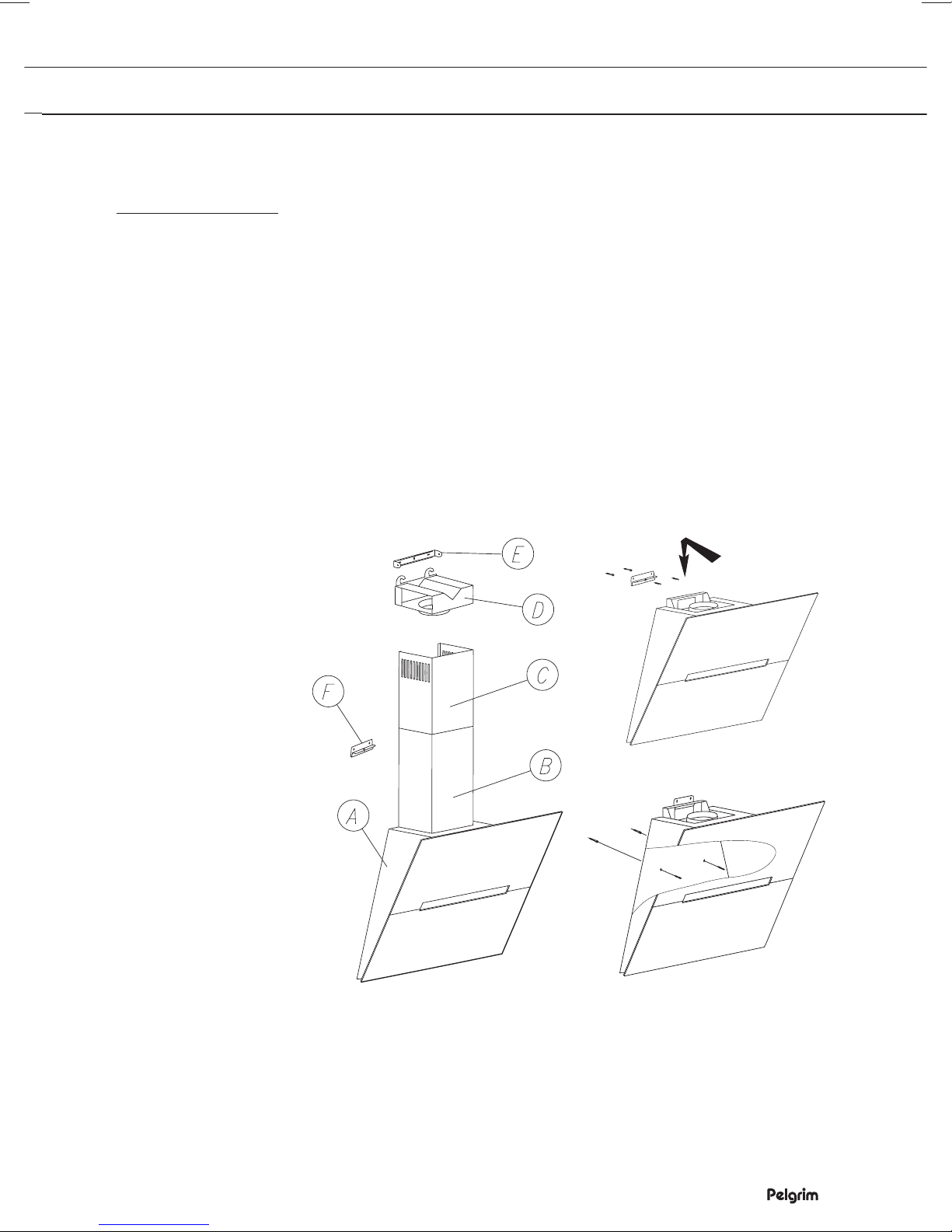

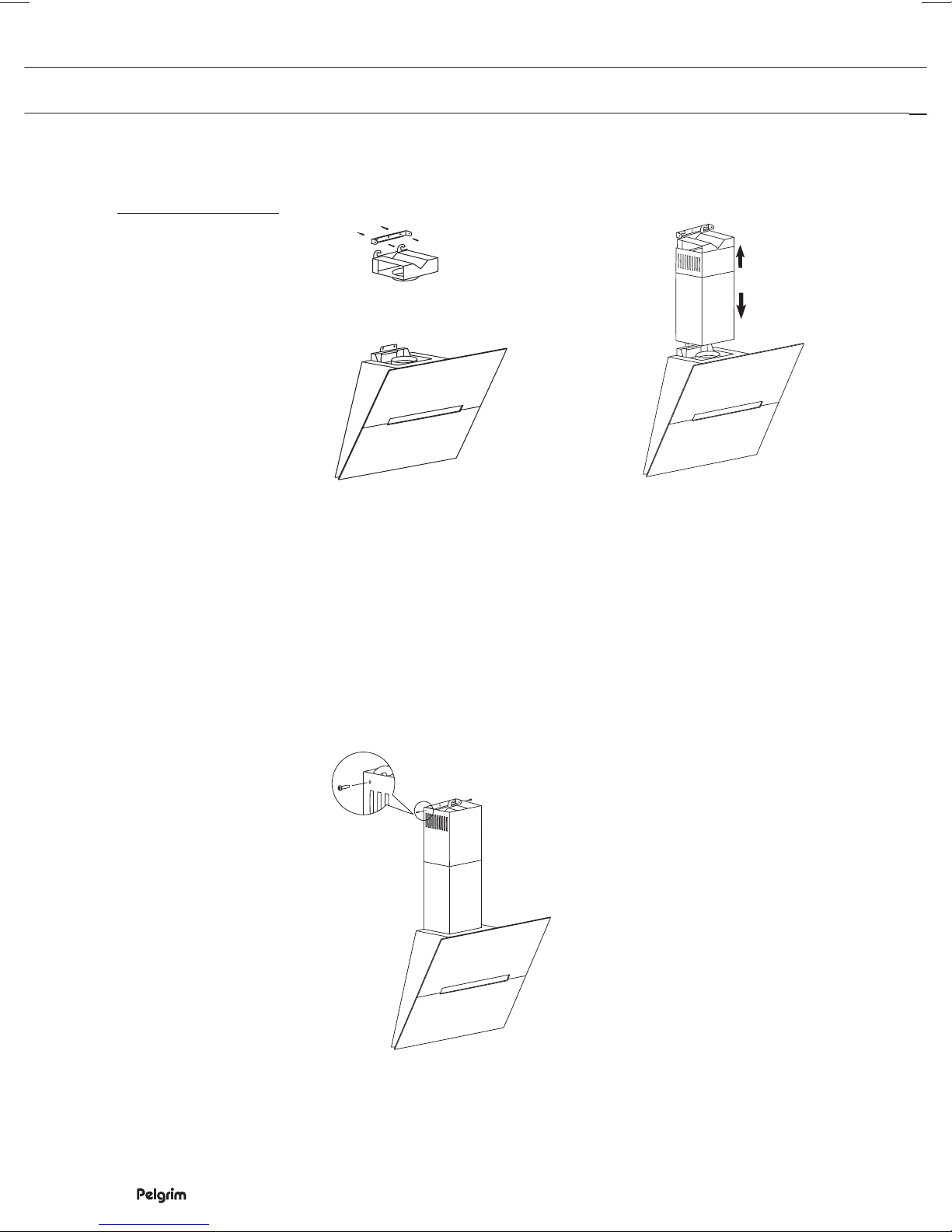

Montage van de schouwkap 13
Bijlage
Verpakking en toestel afvoeren 15

NL 4

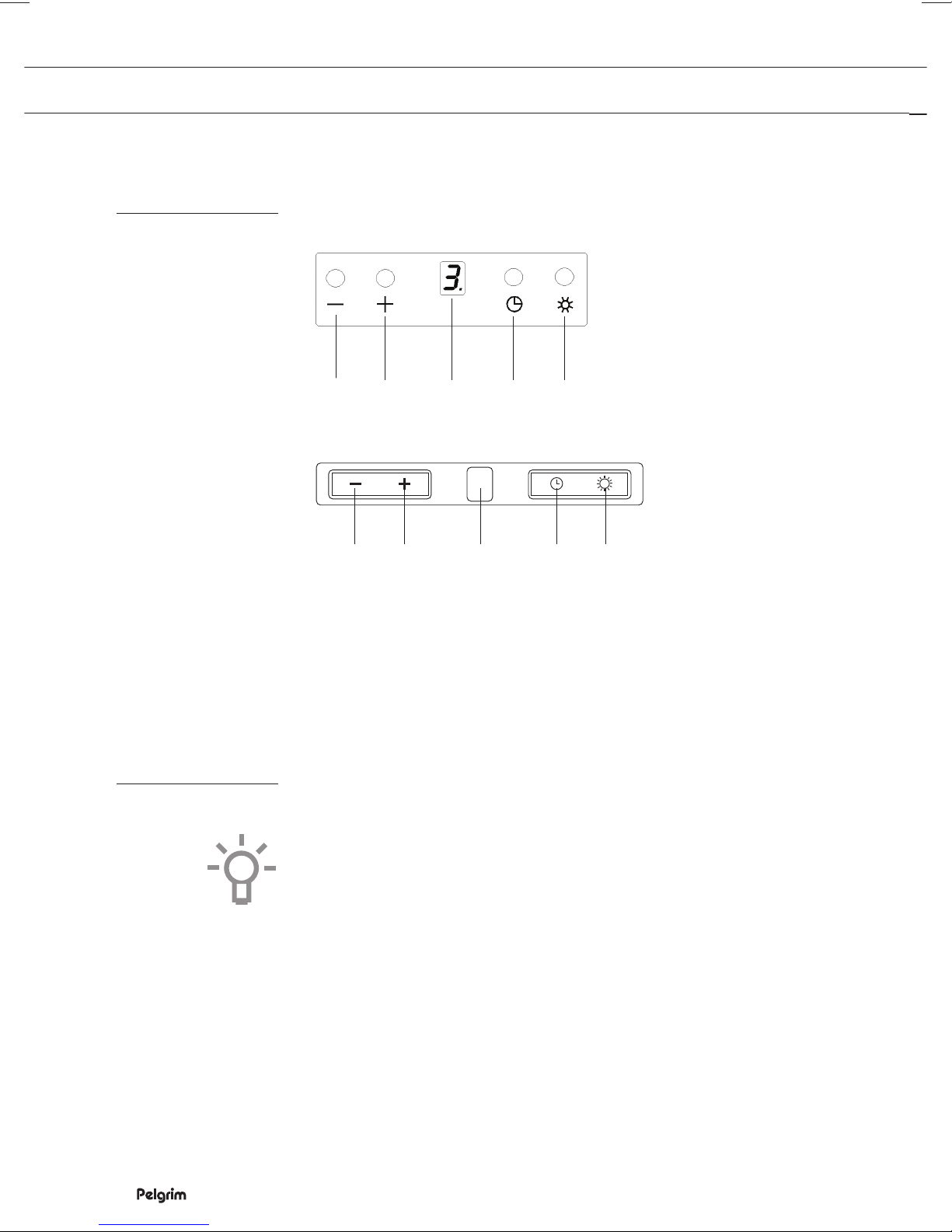

Beschrijving
RSK992L
RSK984L
1. Ventilatorstand (lagere snelheid)
2. Ventilatorstand (hogere snelheid)
3. Ventilatorstanden display
4. Timer
5. Verlichting
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
UW SCHOUWKAP
435
2
1
435
2
1

NL 5
Waar u op moet letten!
Laat het toestel aansluiten door een erkend installateur (zie
hoofdstuk “Installatie”). Sluit het apparaat niet aan op het
elektriciteitsnet voordat de installatie volledig is voltooid.
• Sluit het toestel aan conform de plaatselijk geldende
installatievoorschriften.
• In verband met eventuele scherpe randen adviseren wij u tijdens de
montage van de afzuigkap werkhandschoenen te gebruiken.
• Het apparaat is gefabriceerd volgens de meest recente
veiligheidsstandaarden. Desondanks adviseren wij personen met
psychische of motorische stoornissen, mentale achterstand of
zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht
van een bekwaam persoon. Hetzelfde geldt voor kinderen.
• Gebruik de afzuigkap niet als het vetfilter niet of niet goed
gemonteerd is!
• Gebruik de afzuigkap niet om tegenaan te leunen.
• Gebruik de afzuigkap nooit als afzetvlak, tenzij dit uitdrukkelijk is
aangegeven.
• Zorg voor voldoende ventilatie wanneer u de afzuigkap samen
gebruikt met een gaskookplaat.
• De afvoer mag niet worden aangesloten op een rookkanaal dat voor
andere toestellen in gebruik is.
• Flambeer nooit onder de afzuigkap en maak de filters op tijd
schoon. Het frituren moet geschieden onder voortdurend toezicht,
om te voorkomen dat verhit vet in brand raakt.
• De afzuigkap moet regelmatig (minstens 1 x per maand)
schoongemaakt worden, zowel het exterieur als het interieur.
Onvoldoende reinigen of te laat vervangen van de filters kan
brandgevaar veroorzaken.
• Wanneer de aansluitkabel is beschadigd mag deze alleen worden
vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig
gekwalificeerde personen, om gevaarlijke situaties te voorkomen.
• Let op! Door intensief gebruik kan condensvorming op de afzuigkap
ontstaan. Condensvorming is eenvoudig te verwijderen met een
droge doek.
VEILIGHEID

NL 6
Waar u op moet letten!
• Haal eerst de stekker uit het stopcontact als u de lampen wilt
vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven
wattage. Gebruik de afzuigkap alleen met gemonteerde lampjes om
het risico van een elektrische schok te verminderen.
• De bereikbare onderdelen kunnen bijzonder warm worden als deze
tegelijkertijd met kookapparaten gebruikt worden.
• De vetfilters kunnen heet worden tijdens gebruik. Wacht, na het
koken, minimaal 30 minuten met schoonmaken.
• Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld
worden. Neem de stekker uit het stopcontact of draai de schakelaar
in de meterkast op nul.
• Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens
het bereiden van gerechten.
• Iedere aansprakelijkheid voor eventuele schade aan het apparaat of
brand veroorzaakt door het niet in acht nemen van de aanwijzingen
uit deze handleiding wordt afgewezen.
Afvoersystemen
De afzuigkap kan, afhankelijk van het model,
op twee manieren worden aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen
worden naar buiten afgevoerd. Dit is de
beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes
en de geur uit de aangezogen
kookdampen worden gefilterd.
De aangezogen lucht wordt niet afgevoerd
maar teruggeblazen in de keuken. U moet
dan wel een koolstoffilter plaatsen.
Let op! Het koolstoffilter moet apart
besteld worden.
VEILIGHEID

NL 7
Bediening
RSK992L
RSK984L
Ventilator in- en uitschakelen
Druk op de ‘+’ toets (2).
De afzuigkap schakelt in op stand één.
Druk nogmaals op de ‘+’ toets (2).
De afzuigkap schakelt over op een hogere snelheid. Na snelheid drie
schakelt de afzuigkap op intensiefstand. Bij iedere snelheid verschijnt
de betreffende stand in de display (3).
Druk op de ‘-’ (1) toets om de afzuigkap uit te schakelen.
De display telt terug tot ‘0’ (elke keer als de ‘-’ toets wordt bediend)
en schakelt dan de afzuigkap uit.
Verlichting in- en uitschakelen en dimmen
Druk op de verlichtingstoets (5).
De verlichting gaat branden.
Bij iedere korte bediening van de verlichtingstoets (5) dimt
de verlichting. Houdt gedurende enkele seconden de verlichtingstoets
(5) ingedukt. De verlichting gaat uit.
Timer functie
Met de timer functie kan de afzuigkap na een bepaalde tijd automatisch
uitgeschakeld worden. De uitschakeltijd is per 10 minuten in te stellen
tot een maximum van 90 minuten.
GEBRUIK
435
2
1
435
2
1

NL 8
Bediening
RSK992L
RSK984L
Automatisch uitschakelen afzuigkap
Druk op de timer toets (4).
De display gaat knipperen en er verschijnt een punt in het display die
aangeeft dat de afzuigkap in de timer functie staat.
Stel met de ‘+’ toets (2) de uitschakeltijd in.
Elke stand in de display correspondeerd met 10 minuten uitschakeltijd.
• 1 in display = 10 minuten
• 2 in display = 20 minuten
• etc.
Druk op de timer toets (4).
De ingestelde tijd en snelheid wordt opgeslagen. De display stopt met
knipperen en vertoont de ingestelde snelheid. Een knipperende punt in
de display heeft aan dat de afzuigkap in de timer functie is ingesteld.
Druk opnieuw op de timer toets om de timer functie te stoppen.
Als de ingestelde tijd en snelheid van de timer functie niet binnen
20 seconden wordt opgeslagen, schakelt de timer functie weer uit.
In- en uitschakelen toetsverlichting (alleen RSK984L)
Houd de timer toets (4) enkele seconden ingedrukt.
De verlichting rond de toetsen brandt.
Houd de timer toets (4) opnieuw enkele seconden ingedrukt.
De verlichting gaat uit.
GEBRUIK
435
2
1
435
2
1

NL 9
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 10

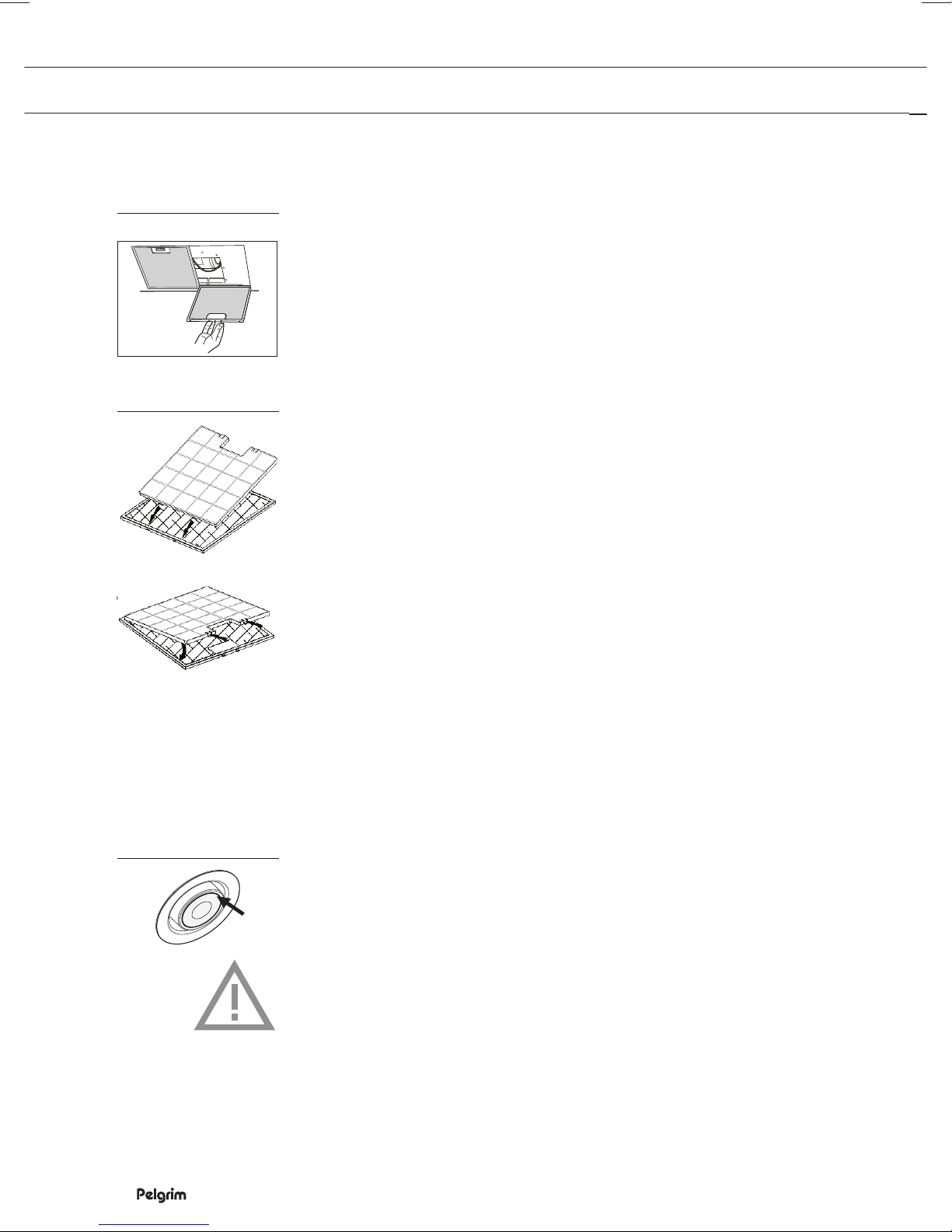

Vetfilters
Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul. Trek het vetfilter naar u toe en
kantel het naar voren omlaag.
Koolstoffilter
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
1. Verwijder de vetfilters
2. Bevestig de koolstoffilters aan het filter.
3. Plaats de vetfilters.
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.
Led verlichting
De stand van de LED verlichting is instelbaar. Duw in het midden van
de rand van de LED verlichting en stel de stand van de lichtbundel bij.
Alleen een erkend installateur mag de LED verlichting vervangen.
ONDERHOUD

NL 11
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
45 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 125
of 150 mm. Het beste is de afvoerpijp met de grootst mogelijke
diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 12
INSTALLATIE
Elektrische aansluiting
Dit toestel is voorzien van een geaarde stekker welke op een
geaarde wandcontactdoos aangesloten dient te worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul
GROEN/GEEL = Aarde
Deze afzuigkap is voorzien van een aansluitstekker. Installeer de
afzuigkap zodanig dat de stekker bereikbaar is.
Let op:
Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een
dubbelpolige schakelaar met een contactafstand van minimaal 3 mm in
de toevoerleiding wordt aangebracht.
max. 150 cm

NL 13
INSTALLATIE
Montage
• Teken vanuit het midden van de kookplaat een vertikale lijn op
de muur.
• Plaats de bevestigingsbeugel (F) tegen de muur zodanig dat de
vertikale lijn zich exact in het midden van de bevestigingsbeugel (F)
bevind. Zorg dat de bevestigingsbeugel (F) waterpas uitgelijnt is.
• Teken de bevestigingsgaten af op de muur. Boor de bevestigings-
gaten in de muur. Houd rekening met de diameter van de
bevestigingspluggen. Plaats de pluggen in de muur en schroef de
bevestigingsbeugel (F) op de muur.
• Hang de afzuigkap (A) aan de bevestigingsbeugel (F). Lijn de
afzuigkap uit met de stelschroeven en schroef de kap vast aan de
beugel (F).

NL 14
INSTALLATIE
Montage
• Plaats de beugel (E) voor bevestiging van het afvoerkanaal (C) op
de vertikale lijn, 65 mm onder de afgetekende maximale hoogte van
het afvoerkanaal (C). Teken de bevestigingsgaten van de beugel (E)
af, boor de gaten, plaats de pluggen en schroef de beugel (E) aan
de muur.
• Installeer indien nodig de luchtgeleider (D) voor recirculatiegebruik.
• Sluit de afzuigkap aan op het elektriciteitsnet.
• Plaats het afvoerkanaal (B+C) op de afzuigkap en schroef deze met
de bijbehorende schroeven vast aan de bovenste beugel (E).

NL 15
BIJLAGE
Afvoeren
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

NL 16

F 3
SOMMAIRE
Votre hotte cheminée
Description 4
Introduction 4
Sécurité
Recommandations 5
Systèmes d’évacuation 6
Utilisation
Commandes 7
Entretien
Nettoyage 9
Filtres à graisse 10
Filtre à charbon 10
Eclairage par diode électroluminescente (DEL) 10
Installation
Généralités 11
Raccordement électrique 12
Montage 13
Annexe
Mise au rebut 15

F 4
Description
RSK992L
RSK984L
1. Réglage de la ventilation (basse vitesse)
2. Réglage de la ventilation (grande vitesse)
3. Affichage du réglage de la ventilation
4. Minuterie
5. Ampoules
Introduction
Ce mode d'emploi offre une vue d'ensemble rapide de toutes les
fonctions de l'appareil. Il contient des informations relatives aux
consignes de sécurité et à l'entretien de l'appareil.
Conservez ce mode d'emploi et le guide d'installation.
Ils peuvent être utiles aux futurs utilisateurs de l'appareil.
VOTRE HOTTE CHEMINÉE
435
2
1
435
2
1

F 5
Recommandations
Faites brancher l'appareil par un installateur agréé (voir le
chapitre “Installation”). Ne raccordez pas l’appareil au secteur
avant que l’installation ne soit complètement terminée.
• Raccordez l’appareil conformément aux prescriptions d’installation
locales.
• Les bords de l’appareil pouvant être coupants, nous conseillons de
porter des gants de travail durant le montage de la hotte aspirante.
• L’appareil a été fabriqué conformément aux standards de sécurité
les plus récents. Nous conseillons toutefois d’éviter que les
personnes souffrant de troubles psychiques ou moteurs utilisent
l’appareil en l’absence d’une personne compétente. Ceci vaut
également pour les enfants.
• N’utilisez jamais la hotte aspirante lorsque le filtre n’est pas
correctement monté !
• Ne vous appuyez pas sur la hotte aspirante.
• Ne placez jamais d'objets sur la hotte aspirante, sauf indication
spécifique.
• Veillez à ce que l’aspiration soit suffisante lorsque la hotte est
utilisée au-dessus de feux à gaz.
• L'évacuation ne doit jamais être raccordée à un conduit utilisé pour
des appareils de chauffage.
• Ne flambez jamais de plats sous la hotte aspirante et nettoyez
les filtres en temps utile. Ne laissez jamais de poêle à frire sans
surveillance, la graisse chaude étant susceptible de s'enflammer.
• La hotte aspirante doit être régulièrement nettoyée (au moins 1 fois
par mois) à l’intérieur comme à l’extérieur. Un nettoyage insuffisant
ou le remplacement tardif des filtres peut provoquer un risque
d'incendie.
• Si le câble de raccordement est endommagé, il doit être remplacé
par le service après-vente du fabricant ou par un technicien qualifié
pour éviter tout danger.
• Attention ! Une utilisation intensive peut provoquer la formation de
condensation sur la hotte aspirante. La condensation est aisément
éliminée avec un chiffon sec.
SÉCURITÉ

F 6
Recommandations
• Débranchez l'appareil de l'alimentation secteur avant de remplacer
les ampoules ! Utilisez uniquement des ampoules identiques à
celles d’origine et de même puissance. Utilisez uniquement la hotte
aspirante lorsque des ampoules sont en place, pour réduire tout
risque de choc électrique.
• Les pièces accessibles peuvent chauffer en présence d'appareils
de cuisson.
• Les filtres à graisse chauffent lors de l’utilisation. Après avoir
cuisiné, attendez au moins 30 minutes avant de procéder au
nettoyage des filtres.
• Le courant doit être coupé pour réparer ou nettoyer l'appareil.
Débranchez la fiche de la prise de courant ou coupez le courant à
l'aide du disjoncteur du compteur électrique.
• La graisse et l’huile sont inflammables en cas de surchauffe. Restez
près de la cuisinière lorsque vous cuisinez.
• La société décline toute responsabilité pour d’éventuels défauts,
dégâts ou incendies provoqués par l’appareil et résultant de la non
observation des instructions présentées dans ce manuel.
Systèmes d’évacuation
En fonction du modèle, la hotte aspirante
peut être raccordée de deux manières :
1. A un conduit.
Les vapeurs de cuisson extraites par
aspiration sont évacuées vers l’extérieur
une fois les particules de graisse filtrées.
Cette méthode est préférable.
2. Par recyclage. Lorsque la hotte est
raccordée à une hotte de recyclage,
les particules grasses et les odeurs des
vapeurs de cuisson extraites sont filtrées.
L'air aspiré n'est pas évacué à l'extérieur,
mais recyclé dans la cuisine. Dans ce cas,
il convient d'installer un filtre à charbon.
Attention ! Le filtre à charbon doit être commandé séparément.
SÉCURITÉ
