PERIBIT SR-15 User manual

SR-15 QUICK START
Welcome to the Peribit SR-15 Sequence Reducer. This 1 rack-unit network infrastructure
device is deployed on the LAN side of the edge router. Using this quick start card, the SR-15
can be installed and operational in a matter of minutes.
Peribit Networks, Inc.
2300 Central Expressway
Santa Clara, CA
95050
1.866.PERIBIT
1.408.330.5600
www.peribit.com
Before you begin:
•Inspect the package contents. Refer to the package contents document
enclosed with the product.
•Ensure sufficient power is available. Supply circuits should be protected
by a maximum 20A circuit breaker.
•Ensure a minimum of 6 inches clearance in the front and back of the
chassis.
•If your network architecture restricts specific ports along the communi-
cation path between Peribit Sequence Reducers, ensure ports 3577 and
3578 are open for TCP and UDP data transmission.
•Identify a 10/100 Ethernet LAN port for the SR-15 that transmits data to
your WAN router. This port is typically from an aggregation switch, or
from another LAN device connected directly to the router.
•Obtain a license key for the Sequence Reducer. The license key deter-
mines the throughput levels for the device, and properly registers the
product with Peribit Networks. To obtain a permanent license key, go to
http://license.peribit.com.

Installation:

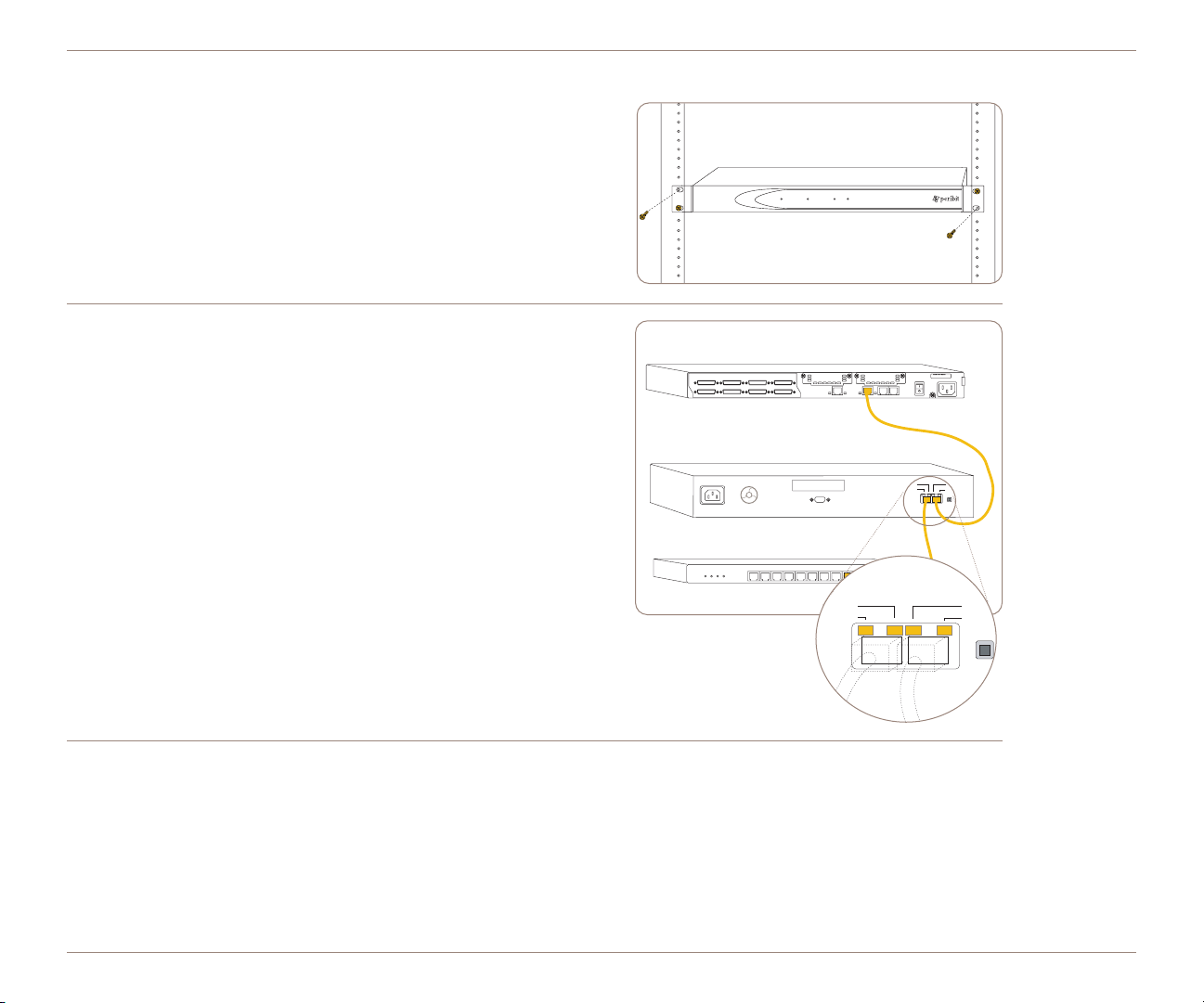

➊Set up the chassis.
•For rack mount installation, install the supplied brackets, front panel
forward, to the sides of the device.
•For desktop installation, simply place the chassis on a flat surface.
NOTE: Do not connect the power cable to the SR-15 until Step 4.
➋Connect the network cables.
To connect the network cables:
•Locate the cable that connects from the switch (or other aggregating
device) to the router.
•Disconnect this cable from the router port and then connect it to the
Sequence Reducer’s LOCAL port.
•Using a straight-through cable (not provided), connect one end to the
Sequence Reducer’s REMOTE port and the other end to the router
port.
➌Verify connectivity between devices on both sides of the SR-15.
One method of testing connectivity between devices is to Ping a host on
the remote side of the SR-15 from a host on the local side of the SR-15.
NOTE: If you are not able to verify connectivity on both sides of the SR-15,
do not proceed to the next step. Ensure that you are using the correct cables
(crossover vs. straight-through), and verify that there is network connectivity
before applying power to the Sequence Reducer.
SR-15 POWER STATUS OP BYPASS DISABLE
100/240V 50-60 ~ 1/.5A
BYPASS
DISABLE
Model No. SR-15 PERIBIT NETWORKS
||||||||||||||||||||||||||||||||||||||||||||||||||
S/N 0123456789
CONSOLE LOCAL REMOTE
LINK
LINK
100/10
100/10
LINK
LINK
100/10
100/10
LOCAL REMOTE
SR-15 QUICK START
SR-15
Router (remote device)
Switch (local device)

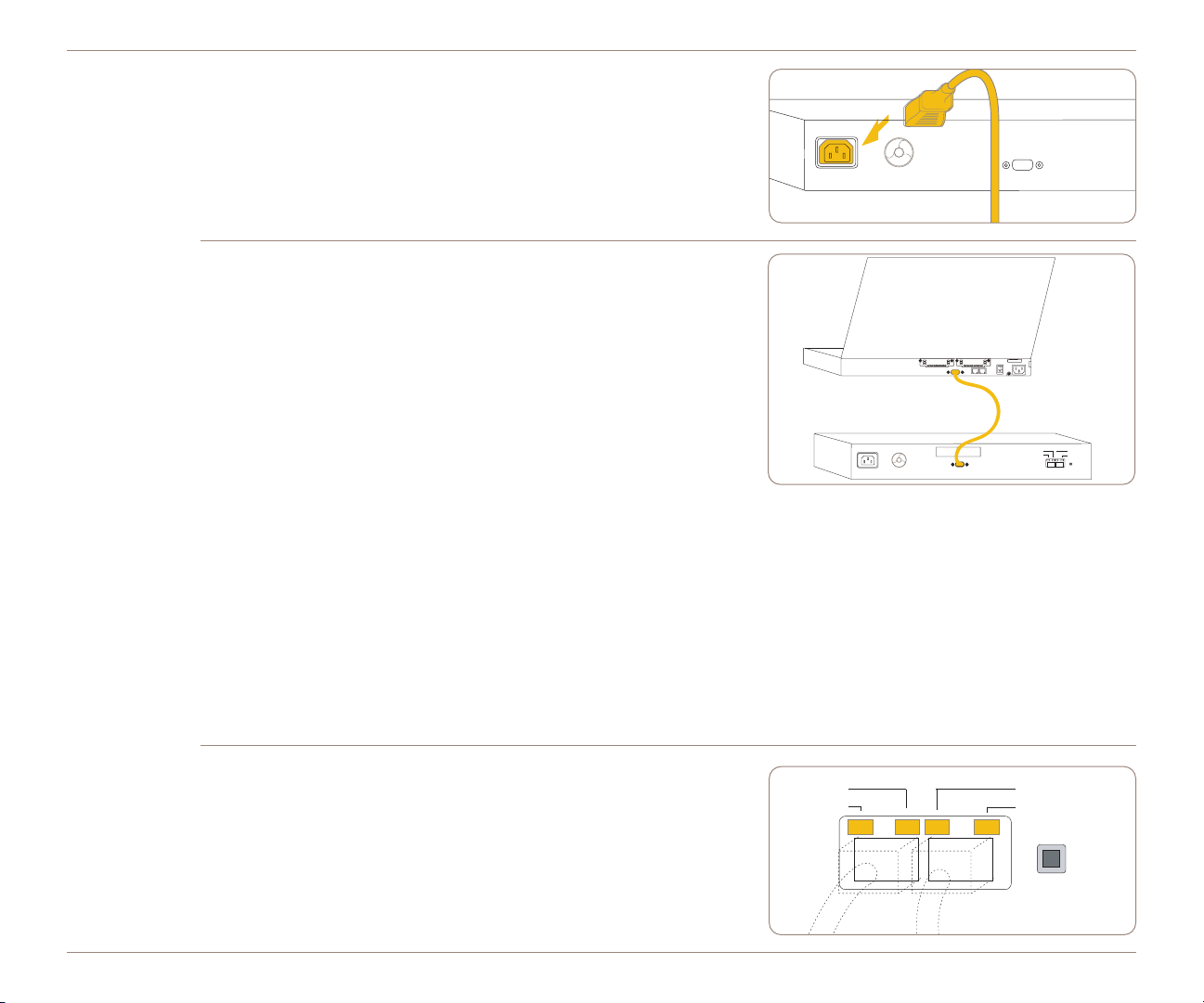

➍Connect the power.
Connect the power cable to the back of the SR-15 chassis, and then con-
nect the other end of the power cable to your local power source.
NOTE: The SR-15’s power usage is 50 Watts Max or 170 BTU/hr.
STOP: If you have PeriScope CMS 5.0 (or later), you can stop here and
use auto-deployment to configure the device automatically.
➎Configure SR-15 Network Settings.
To configure the network settings for the SR-15, you connect an
ANSI compatible terminal to the Sequence Reducer’s serial port
and use a terminal emulation program (e.g., HyperTerminal) to log
in to the Sequence Reducer’s CLI.
Note the following serial port settings:
Baud Rate: 9600, Data Bits: 8, Parity: NONE, Stop Bits: 1,
Flow Control: NONE, Smooth-Scroll: DISABLED
5•Start the terminal emulation program, and choose to connect via the
serial port.
5•At the User name and Password prompts, type admin for the user name and peribit for the password.
5•Type an IP address, and then press Enter. Next, type the subnet mask for the network, and then press Enter. Finally, type
the default gateway for this device, and then press Enter.
5•To save the configuration file, type “save-config”. Type “y” to confirm saving the running configuration as the startup con-
figuration. (You can safely bypass the other configuration questions at this time.)
NOTE: By default, the Sequence Reducer’s 10/100 interfaces are set to auto-negotiate the speed and duplex mode. However,
you may want to set the interface speed and duplex mode for the Sequence Reducer. The SR-15’s LOCAL port settings
should match the interface settings of the switch, and the REMOTE port settings should match the interface settings of the
router. For more information, refer to the Sequence Reducer/Sequence Mirror Operator’s Guide.
➏Check the LEDs next to the 10/100 Ethernet ports.
5•If the LINK LEDs light, the device is properly connected.
5•The 100M LEDs indicate 100 Mb connectivity.
5•Press Bypass Disable only if you want to block traffic during a
power failure (used in high-availability environments).
After checking the LEDs, you should verify connectivity between the
devices on both sides of the SR-15 again (as described in Step 3).
100/240V 50-60 ~ 1/.5A
Model No. SR-15 PERIBIT NETWORKS
||||||||||||||||||||||||||||||||||||||||||||||||||
S/N 0123456789
CONSOLE
100/240V 50-60 ~ 1/.5A
BYPASS
DISABLE
Model No. SR-15 PERIBIT NETWORKS
||||||||||||||||||||||||||||||||||||||||||||||||||
S/N 0123456789
CONSOLE LOCAL REMOTE
LINK
LINK
100/10
100/10
LINK
LINK
100/10
100/10
LOCAL REMOTE
BYPASS
DISABLE
SR-15 QUICK START

Quick Setup:
After powering on the Peribit Sequence Reducer and assigning IP parameters, the next step is to log in to the SRS Web con-
sole and run the Quick Setup program. The first time you log in to the Web console, the Quick Setup program initiates auto-
matically and guides you through initial configuration options for the device.
You can log in to the Web console from any workstation within your network. The Web console supports Microsoft Internet
Explorer version 5.5 and 6.0. Data is securely transmitted through HTTPS.
To log in to the Web console and run Quick Setup, follow these steps:
➊From a workstation within your network, start your Web browser and enter the following URL:
https://(ip address of the Sequence Reducer)
5•Depending on your browser settings, the Security Alert dialog box may appear. Click Yes to proceed.
5•In the Enter Network Password dialog box, type admin for the user name and peribit for the password.
NOTE: This is a factory-configured password for the device. You will be asked to change the default password during the
Quick Setup.
➋Select an Operating Mode.
A Peribit Sequence Reducer can be set up to run in Inline mode or Profile Mode.
•Inline Mode —Active operation where the Sequence Reducer reduces data, accelerates TCP applications, and manages
bandwidth. If you have installed the Sequence Reducer inline (e.g., between a router and a switch), select this option for
operation.
•Profile Mode —Passive operation where the Sequence Reducer can calculate potential data reduction statistics for all
traffic, individual applications, and specific remote subnets. The actual traffic is not affected.
NOTE: To use Profile Mode, the Sequence Reducer’s Local interface must be connected to a mirrored port on the switch,
and the Remote interface must be disconnected. If you have installed the Sequence Reducer inline, do not select Profile
Mode as data will be dropped by the Sequence Reducer.
For more information about setting up and using a Sequence Reducer in Profile Mode, refer to “Peribit Profile Mode” in the
Operator’s Guide.
•Click Next to continue.
SR-15 QUICK START

➌Registration Server Setup.
One Peribit device must be designated as the Registration Server.
•Do not designate this device as the registration server (except in test environments).
•Enter the IP address of the current (or future) registration server, and then enter the registration server password in
the appropriate field. The registration server password authenticates the Peribit devices in a community, and should be
different from the administrator password.
•If you have not yet configured the registration server, enter the IP address and password of the Peribit device that will be
the registration server. The Sequence Reducer will not process data until a registration server is configured.
•You can also delay the formation of reduction tunnels to other Peribit devices in the community. If you select this option,
the Sequence Reducer will not reduce or assemble data from other Peribit devices until you enable reduction tunnel
formation in the Endpoints page of the SRS Web console.
•Click Next to continue.
➍Set the Time.
•The time settings page displays the local time of the Sequence Reducer. If the time settings are not correct, enter
the current time, date, and local time zone for the Sequence Reducer. If applicable, select the Daylight Savings
checkbox.
NOTE: If your network uses an NTP server for device time settings, you can configure the Sequence Reducer to use the
NTP server after completing the Quick Setup. For more information, refer to the Operator’s Guide.
•Click Next to continue.
➎Specify Topology.
The topology setting ensures that device resources are used efficiently to reduce and assemble data.
•Choose the topology setting that best describes the Sequence Reducer’s relationship to the other Peribit devices in the
community (Hub, Spoke, or Mesh).
•Click Next to continue.
SR-15 QUICK START

➏ Advertise Local subnet.
By default, a Sequence Reducer’s local subnet is not advertised to the other Peribit devices in the community. As a result,
data destined for this subnet is not reduced — even if there is a Peribit device in the path.
•If you want other Peribit devices to reduce data destined for this subnet, select the Advertise checkbox.
•If you choose not to advertise the local subnet, you should review the Reduction Subnets page of the SRS Web console
after completing the Quick Setup.
•In the Device name field, you can assign a name for the Sequence Reducer.
•Click Next to continue.
❼Enter a license key.
Each Peribit Sequence Reducer requires a unique license key for operation. If the serial number is not shown, you can find
the serial number on the back of the device, and then manually enter it in the Serial Number field.
If you have purchased the SR-15 and have the serial number, you can obtain a permanent license key for the device through
Peribit’s Online License Service. The License Key server is accessible by clicking Online Service or by calling Peribit Support
at 1-866-737-4248 (or 408-330-5600).
•Enter the license key for the Sequence Reducer in the License key field.
•Click Next to continue.
❽Change Administrator password.
•Enter a new Administrator password in the New password and Verify new password fields, and then click Finish.
NOTE: If you deselect the “automatic save” option, configuration settings will be reset upon a power cycle of the Sequence
Reducer.
Where to go next:
Initial configuration is complete and you are now ready to configure policy settings for the Sequence Reducer. Refer to the
Sequence Reducer/Sequence Mirror Operator’s Guide, which is located on the Peribit Documentation/Utilities CD. For addi-
tional product support information, visit our Web site at http://www.peribit.com/support.
SR-15 QUICK START

SR-15 KURZANLEITUNG
Willkommen beim Peribit SR-15 Sequence Reducer. Dieses Netzwerkinfrastrukturgerät in
einer Rackhöheneinheit wird zwischen LAN und Edge Router eingesetzt. Anhand dieser
Kurzanleitung können Sie den SR-15 in wenigen Minuten installieren und in Betrieb nehmen.
Peribit Networks Ltd.
Rollenhagenstrasse 40
81739 München
Deutschland
Tel.: [phone]
www.peribit.com
Erste Schritte:
•Überprüfen Sie den Paketinhalt. Ziehen Sie dabei die Stückliste hinzu,
die dem Produkt beiliegt.
•Stellen Sie eine ausreichende Netzspannung sicher. Stromkreise sollten
durch eine Sicherung mit maximal 20 A geschützt werden.
•Stellen Sie sicher, dass vor und hinter dem Gehäuse mindestens 15 cm
Abstand gegeben ist.
•Wenn Ihre Netzwerkarchitektur spezielle Ports auf dem Kommunikationsweg
zwischen Peribit Sequence Reducern einschränkt, stellen Sie sicher, dass
die Ports 3577 und 3578 für die Übertragung von TCP- und UDP-Daten
offen sind.
•Suchen Sie den 10/100-Ethernet-LAN-Port für den SR-15, der die Daten
zum WAN-Router überträgt. Dies ist in der Regel der Port eines
Aggregation Switchs oder eines anderen LAN-Geräts, das direkt mit dem
Router verbunden ist.
•Beziehen Sie einen Lizenzschlüssel für den Sequence Reducer. Der
Lizenzschlüssel bestimmt die Durchsatzstufen des Geräts und sorgt für
eine ordnungsgemäße Registrierung des Produkts bei Peribit Networks.
Besuchen Sie http://license.peribit.com, um einen zeitlich nicht
beschränkten Lizenzschlüssel zu beziehen.

Installation:
➊Stellen Sie das Gehäuse auf.
•Bei der Befestigung in einem Rack bringen Sie die mitgelieferten
Montagewinkel an den Geräteseiten an. Achten Sie darauf, dass die
Vorderseite nach vorne zeigt.
•Bei Verwendung als Tischgerät stellen Sie das Gehäuse einfach auf
eine flache Oberfläche.
HINWEIS: Warten Sie mit dem Anschließen des Netzkabels an den SR-15
bis Schritt 4.
➋Schließen Sie die Netzwerkkabel an.
So schließen Sie die Netzwerkkabel an:
•Suchen Sie das Kabel, das den Router mit dem Switch (oder einem
anderen aggregierenden Gerät) verbindet.
•Trennen Sie dieses Kabel vom Routerport, und verbinden Sie es mit
dem Port LOCAL am Sequence Reducer.
•Schließen Sie ein Patchkabel (nicht im Lieferumfang enthalten) mit
einem Ende am Port REMOTE des Sequence Reducers und mit dem
anderen Ende am Routerport an.
➌Prüfen Sie die Verbindung zwischen den Geräten zu beiden Seiten des SR-15.
Ein Verfahren zum Testen der Verbindung zwischen den Geräten besteht im Senden eines Ping-Signals
von einem Host auf der lokalen Seite des SR-15 an einen Host auf der Remoteseite des SR-15.
HINWEIS: Fahren Sie mit dem nächsten Schritt erst fort, wenn Sie die Verbindung auf beiden Seiten
des SR-15 sichergestellt haben. Vergewissern Sie sich, dass die richtigen Kabel verwendet werden
(gekreuztes- bzw. gerades Patchkabel), und überprüfen Sie die Netzwerkverbindungen,
bevor Sie den Sequence Reducer an das Stromnetz anschließen.
SR-15 POWER STATUS OP BYPASS DISABLE
100/240V 50-60 ~ 1/.5A
BYPASS
DISABLE
Model No. SR-15 PERIBIT NETWORKS
||||||||||||||||||||||||||||||||||||||||||||||||||
S/N 0123456789
CONSOLE LOCAL REMOTE
LINK
LINK
100/10
100/10
LINK
LINK
100/10
100/10
LOCAL REMOTE
SR-15 KURZANLEITUNG
SR-15
Router (Remotegerät)
Switch (lokales Gerät)

➍Schließen Sie das Netzkabel an.
Schließen Sie erst das eine Ende des Netzkabels auf der Gehäuserückseite
des SR-15 und dann das andere Ende an die Netzsteckdose an.
HINWEIS:
Die Leistungssaufnahme des SR-15 liegt bei 50 Watt Maximum bzw.
170 BTU/h.
STOPP: Wenn Sie über PeriScope CMS 5.0 (oder höher) verfügen, können Sie ab
hier die automatische Konfigurationsfunktion für das Gerät verwenden.
➎Konfigurieren Sie die Netzwerkeinstellungen des SR-15.
Zum Konfigurieren der Netzwerkeinstellungen für den SR-15 schließen Sie
ein ANSI-kompatibles Terminal an den seriellen Port des Sequence Reducers
an, und melden Sie sich mithilfe eines Terminalemulationsprogramms (z. B.
HyperTerminal) am CLI des Sequence Reducers an.
Verwenden Sie folgende Einstellungen für den seriellen Port:
Baudrate: 9600, Datenbits: 8, Parität: KEINE, Stoppbits: 1,
Flusssteuerung: KEINE, Smooth-Scroll: DEAKTIVIERT
5•Starten Sie das Terminalemulationsprogramm, und wählen Sie für
die Verbindung den seriellen Port aus.
5•Geben Sie am Benutzernamen- bzw. Kennwortprompt als Benutzernamen „admin“ und als Kennwort „peribit“ ein.
5•Geben Sie eine IP-Adresse ein, und drücken Sie die Eingabetaste. Geben Sie anschließend die Subnetzmaske für das
Netzwerk ein, und drücken Sie die Eingabetaste. Geben Sie schließlich das Standardgateway für das aktuelle Gerät ein,
und drücken Sie die Eingabetaste.
5•Geben Sie „save-config“ ein, um die Konfigurationsdatei zu speichern. Geben Sie „y“ ein, um die aktuelle Konfiguration als
Startkonfiguration zu speichern. (Die weiteren Konfigurationsfragen können Sie zu diesem Zeitpunkt bedenkenlos übergehen.)
HINWEIS: Als Standard sind die 10/100-Schnittstellen des Sequence Reducers so eingerichtet, dass Geschwindigkeit und Duplexmodus
automatisch festgelegt werden. Unter Umständen empfiehlt es sich jedoch, Schnittstellengeschwindigkeit und Duplexmodus für den
Sequence Reducer einzustellen. Die Einstellungen des Ports LOCAL des SR-15 müssen den Schnittstelleneinstellungen des Switchs
entsprechen, und die Einstellungen des Ports REMOTE müssen den Schnittstelleneinstellungen des Routers entsprechen. Weitere
Informationen finden Sie im Sequence Reducer/Sequence Mirror Operator’s Guide.
➏Überprüfen Sie die LEDs an den 10/100-Ethernet-Ports.
5•
Wenn die LEDs LINK leuchten, ist das Gerät ordnungsgemäß angeschlossen.
5•Die LEDs 100M zeigen eine 100-MB-Verbindung an.
5•Drücken Sie die Taste „Bypass Disable“ nur, wenn Sie den Verkehr
während eines Stromausfalls blockieren möchten (wird in
hochverfügbaren Umgebungen verwendet).
Nach dem Überprüfen der LEDs sollten Sie erneut die Verbindung
zwischen den Geräten zu beiden Seiten des SR-15 sicher stellen
(wie in Schritt 3 beschrieben).
100/240V 50-60 ~ 1/.5A
Model No. SR-15 PERIBIT NETWORKS
||||||||||||||||||||||||||||||||||||||||||||||||||
S/N 0123456789
CONSOLE
100/240V 50-60 ~ 1/.5A
BYPASS
DISABLE
Model No. SR-15 PERIBIT NETWORKS
||||||||||||||||||||||||||||||||||||||||||||||||||
S/N 0123456789
CONSOLE LOCAL REMOTE
LINK
LINK
100/10
100/10
LINK
LINK
100/10
100/10
LOCAL REMOTE
BYPASS
DISABLE
SR-15 KURZANLEITUNG

Schnellkonfiguration:
Nach dem Einschalten des Peribit Sequence Reducers und dem Zuweisen von IP-Parametern besteht der nächste Schritt im
Anmelden an der SRS-Webkonsole und dem Ausführen des Schnellkonfigurationsprogramms. Wenn Sie sich zum ersten Mal
an der Webkonsole anmelden, wird automatisch das Schnellkonfigurationsprogramm gestartet, das Sie durch die Optionen
für die Erstkonfiguration des Geräts führt.
Sie können sich von jeder beliebigen Workstation im Netzwerk aus an der Webkonsole anmelden. Die Webkonsole
unterstützt Microsoft Internet Explorer, Version 5.5 und 6.0. Die sichere Datenübertragung erfolgt über HTTPS.
Führen Sie die folgenden Schritte aus, um sich an der Webkonsole anzumelden und die Schnellkonfiguration auszuführen:
➊Starten Sie auf einer Workstation im Netzwerk den Webbrowser, und geben Sie den folgenden URL ein:
https://(IP-Adresse des Sequence Reducers)
5•Je nach Browsereinstellungen wird nun möglicherweise das Dialogfeld „Sicherheitshinweis“ angezeigt. Klicken Sie zum
Fortfahren auf „Ja“.
5•Geben Sie im Dialogfeld „Netzwerkkennwort eingeben“ als Benutzernamen „admin“ und als Kennwort „peribit“ ein.
HINWEIS: Dieses Kennwort wurde werksseitig für das Gerät festgelegt. Im Verlauf der Schnellkonfiguration werden Sie
zum Ändern des Standardkennworts aufgefordert.
➋Wählen Sie einen Betriebsmodus aus.
Ein Peribit Sequence Reducer kann für den Betrieb im Inlinemodus oder im Profilmodus eingerichtet werden.
•Inlinemodus —Aktive Betriebsart, in welcher der Sequence Reducer Datenreduktion durchführt, TCP-Anwendungen
beschleunigt und die Bandbreite verwaltet. Wählen Sie bei einer Inlineinstallation des Sequence Reducers (z. B. zwischen
einem Router und einem Switch) diese Betriebsoption aus.
•Profilmodus —Passive Betriebsart, in welcher der Sequence Reducer statistische Berechnungen über die potenzielle
Datenreduktion für den Gesamtdatenverkehr, für einzelne Anwendungen und bestimmte Remotesubnetze durchführt.
Der eigentliche Datenverkehr wird nicht beeinflusst.
HINWEIS: Um den Profilmodus verwenden zu können, muss die lokale Schnittstelle des Sequence Reducers an einem
gespiegelten Port am Switch angeschlossen sein, und die Remoteschnittstelle muss getrennt werden. Lassen Sie bei einer
Inlineinstallation des Sequence Reducers den Profilmodus deaktiviert, da andernfalls Datenverluste durch den Sequence
Reducer die Folge sind.
Weitere Informationen über das Einrichten und Verwenden eines Sequence Reducers im Profilmodus finden Sie im
Operator’s Guide unter „Peribit Profile Mode“.
•Klicken Sie zum Fortfahren auf „Next“.
SR-15 KURZANLEITUNG

➌Richten Sie den Registrierungsserver ein.
Ein Peribit-Gerät muss als Registrierungsserver festgelegt sein.
•Bestimmen Sie dieses Gerät nicht als Registrierungsserver (außer in Testumgebungen).
•Geben Sie die IP-Adresse des aktuellen (oder geplanten) Registrierungsservers sowie das Kennwort für den
Registrierungsserver in die dafür vorgesehenen Felder ein. Anhand des Kennworts für den Registrierungsserver werden
die Peribit-Geräte in einer Community authentifiziert. Dieses Kennwort sollte nicht mit dem Administratorkennwort
identisch sein.
•Wenn Sie den Registrierungsserver noch nicht konfiguriert haben, geben Sie die IP-Adresse und das Kennwort des
Peribit-Geräts ein, das als Registrierungsserver verwendet wird. Der Sequence Reducer verarbeitet Daten erst, nachdem
ein Registrierungsserver konfiguriert wurde.
•Außerdem können Sie die Bildung von Reduktionstunnels zu anderen Peribit-Geräten in der Community hinauszögern.
Wenn Sie diese Option auswählen, findet so lange keine Datenreduktion oder -assemblierung von anderen Peribit-
Geräten statt, bis Sie auf der Seite „Endpoints“ in der SRS-Webkonsole die Bildung von Reduktionstunneln aktivieren.
•Klicken Sie zum Fortfahren auf „Next“.
➍Stellen Sie die Uhrzeit ein.
•Auf der Seite mit den Uhrzeiteinstellungen wird die Lokalzeit des Sequence Reducers angezeigt. Wenn die
Zeiteinstellungen nicht korrekt sind, geben Sie die aktuelle Zeit, das aktuelle Datum und die lokale Zeitzone für den
Sequence Reducer ein. Aktivieren Sie bei Sommerzeit ggf. das Kontrollkästchen „Daylight Savings“.
HINWEIS: Wenn im Netzwerk für Zeiteinstellungen der Geräte ein NTP-Server verwendet wird, können Sie den Sequence
Reducer im Anschluss an die Schnellkonfiguration so konfigurieren, dass er den NTP-Server verwendet. Weitere
Informationen finden Sie im Operator’s Guide.
•Klicken Sie zum Fortfahren auf „Next“.
➎Geben Sie die Topologie an.
Die Topologieeinstellung stellt sicher, dass die Geräteressourcen effizient für die Reduktion und Assemblierung von Daten
verwendet werden.
•Wählen Sie die Topologieeinstellung aus, die der Position des Sequence Reducers im Verhältnis zu anderen Peribit-
Geräten in der Community (Hub/Nabe, Spoke/Speiche oder Mesh/Masche) am besten entspricht.
•Klicken Sie zum Fortfahren auf „Next“.
SR-15 KURZANLEITUNG

➏ Aktivieren Sie die Bekanntmachung des lokalen Subnetzes.
Standardmäßig wird das lokale Subnetz eines Sequence Reducers den anderen Peribit-Geräten in der Community nicht
bekannt gemacht. Folglich findet keine Reduktion von Daten statt, die für dieses Subnetz bestimmt sind – selbst dann, wenn
sich im Pfad ein Peribit-Gerät befindet.
•Wenn die für das aktuelle Subnetz bestimmten Daten von anderen Peribit-Geräten reduziert werden sollen, aktivieren
Sie das Kontrollkästchen „Advertise“.
•Wenn Sie die Bekanntmachung des lokalen Subnetzes deaktiviert lassen, sollten Sie im Anschluss an die
Schnellkonfiguration die Seite „Reduction Subnets“ in der SRS-Webkonsole überprüfen.
•Im Feld „Device name“ können Sie dem Sequence Reducer einen Namen zuweisen.
•Klicken Sie zum Fortfahren auf „Next“.
❼Geben Sie einen Lizenzschlüssel ein.
Für den Betrieb jedes Peribit Sequence Reducers ist jeweils ein eigener Lizenzschlüssel erforderlich. Wenn die Seriennummer
nicht angezeigt wird, können Sie diese von der Geräterückseite ablesen und manuell in das Feld „Serial Number“ eingeben.
Wenn Sie den SR-15 erworben haben und über die Seriennummer verfügen, können Sie über den Online License Service von
Peribit einen Lizenzschlüssel ohne zeitliche Beschränkung für das Gerät beziehen. Klicken Sie auf „Online Service“, um auf
den Lizenzschlüsselserver zuzugreifen, oder rufen Sie den Peribit Support unter [phone] (oder +1.408.330.5600) an.
•Geben Sie den Lizenzschlüssel für den Sequence Reducer im Feld „License key“ ein.
•Klicken Sie zum Fortfahren auf „Next“.
❽Ändern Sie das Administratorkennwort.
•Geben Sie in den Feldern „New password“ und „Verify new password“ ein neues Administratorkennwort ein, und klicken
Sie auf „Finish“.
HINWEIS: Wenn Sie die Option zum automatischen Speichern deaktivieren, werden die Konfigurationseinstellungen
zurückgesetzt, sobald der Sequence Reducer aus- und wieder eingeschaltet wird.
Nächste Schritte:
Die Erstkonfiguration ist abgeschlossen, und Sie können nun mit der Konfiguration der Policy-Einstellungen für den Sequence
Reducer fortfahren. Weitere Informationen finden Sie im Sequence Reducer/Sequence Mirror Operator’s Guide auf der Peribit
Documentation/Utilities CD. Weitere Informationen zur Produktunterstützung erhalten Sie auf der Peribit-Website unter
http://www.peribit.com/support.
SR-15 KURZANLEITUNG

SR-15 DÉMARRAGE RAPIDE
Bienvenue dans le Sequence Reducer Peribit SR-15. Ce périphérique d’infrastructure
réseau se présente sous la forme d’un boîtier d’une hauteur égale à 1U et se déploie du côté
LAN du routeur d’accès. À l’aide de cette carte de démarrage rapide, le SR-15 peut être
installé et opérationnel en quelques minutes.
Peribit Networks France
EURL Les Bureaux de Sèvres
2 rue Troyon
92316 Sèvres Cedex
France
[phone]
www.peribit.com
Avant de commencer :
•Identifiez les composants contenus dans l’emballage. Reportez-vous au
document relatif au contenu de l’emballage fourni avec le produit.
•Veillez à ce que la puissance électrique disponible soit suffisante. Les
circuits d’alimentation doivent être protégés par un coupe-circuit de 20 A
au maximum.
•Veillez à laisser un espace d’au moins 15 cm devant et derrière le châssis.
•Si votre architecture réseau restreint certains ports du canal de
communication entre les Sequence Reducers Peribit, veillez à ce que
les ports 3577 et 3578 soient ouverts pour la transmission de données
TCP et UDP.
•Identifiez un port LAN Ethernet 10/100 pour le SR-15 afin qu’il transmette
les données vers votre routeur WAN. Ce port se trouve généralement
sur un commutateur d’agrégation ou sur un autre périphérique LAN
connecté directement au routeur.
•Procurez-vous une clé de licence pour le Sequence Reducer. La clé de
licence détermine les niveaux de débit pour le périphérique et assure un
enregistrement en bonne et due forme du produit auprès de Peribit
Networks. Pour obtenir une clé de licence permanente, visitez le site
Web à l’adresse suivante : http://license.peribit.com.

Installation :
➊Installez le châssis.
•Pour réaliser une installation en rack, installez les supports fournis
sur les côtés du périphérique, en plaçant le panneau avant vers l’avant.
•Pour réaliser une installation sur un plateau, placez simplement le
châssis sur une surface plane.
REMARQUE : Ne connectez pas le câble d’alimentation au SR-15 avant
l’étape 4.
➋Connectez les câbles réseau.
Pour connecter les câbles réseau :
•Identifiez le câble assurant la connexion entre le commutateur (ou
un autre périphérique d’agrégation) et le routeur.
•Déconnectez ce câble du port du routeur et branchez-le sur le port
LOCAL du Sequence Reducer.
•À l’aide d’un câble droit (non fourni), connectez l’une des extrémités
au port REMOTE du Sequence Reducer et l’autre extrémité au port du
routeur.
➌Vérifiez la connectivité entre les périphériques des deux côtés du SR-15.
Il existe une méthode pour tester la connectivité entre les périphériques.
Elle consiste à exécuter une commande ping sur un hôte du côté distant du SR-15
à partir d’un hôte du côté local du SR-15.
REMARQUE : Si vous ne parvenez pas à vérifier la connectivité des deux côtés du SR-15,
ne passez pas à l’étape suivante. Vérifiez que vous utilisez les câbles appropriés (câble croisé ou câble droit)
et vérifiez la connectivité du réseau avant de mettre le Sequence Reducer sous tension.
SR-15 POWER STATUS OP BYPASS DISABLE
100/240V 50-60 ~ 1/.5A
BYPASS
DISABLE
Model No. SR-15 PERIBIT NETWORKS
||||||||||||||||||||||||||||||||||||||||||||||||||
S/N 0123456789
CONSOLE LOCAL REMOTE
LINK
LINK
100/10
100/10
LINK
LINK
100/10
100/10
LOCAL REMOTE
SR-15 DÉMARRAGE RAPIDE
SR-15
Routeur (périphérique distant)
Commutateur (périphérique local)

➍Branchez le câble d’alimentation.
Connectez le câble d’alimentation à l’arrière du châssis du SR-15, puis
connectez l’autre extrémité du câble à une prise secteur.
REMARQUE :
La puissance électrique du SR-15 est de 50 watts au maximum.
FIN : Si vous disposez du PeriScope CMS 5.0 (ou ultérieur), vous pouvez vous arrêter
ici et utiliser l’autodéploiement pour configurer automatiquement le périphérique.
➎Configurez les paramètres réseau du SR-15.
Pour configurer les paramètres réseau du SR-15, vous devez connecter un
terminal compatible ANSI au port série du Sequence Reducer et utiliser
un programme d’émulation de terminal (par exemple, HyperTerminal)
pour accéder aux commandes en ligne du Sequence Reducer.
Notez les paramètres de port série suivants :
Débit en bauds :9 600, bits de données:8, parité : AUCUNE, bits d’arrêt :1,
contrôle de flux : AUCUN, défilement lent : DÉSACTIVÉ
5•Lancez le programme d’émulation de terminal et choisissez de vous
connecter par l’intermédiaire du port série.
5•Lorsque vous êtes invité à spécifier un nom d’utilisateur et un mot de
passe, saisissez admin comme nom d’utilisateur et peribit comme mot de passe.
5•Saisissez une adresse IP, puis appuyez sur Entrée. Entrez ensuite le masque de sous-réseau pour le réseau, puis
appuyez sur Entrée. Enfin, spécifiez la passerelle par défaut pour ce périphérique, puis appuyez sur Entrée.
5•Pour enregistrer le fichier de configuration, saisissez « save-config ». Saisissez « y » pour confirmer l’enregistrement de
la configuration actuelle en tant que configuration de démarrage. (Vous pouvez ignorer en toute sécurité les autres
questions de configuration à ce stade.)
REMARQUE :
Par défaut, les interfaces 10/100 du Sequence Reducer sont configurées en mode autodetect pour la vitesse et le duplex.
Toutefois, vous souhaiterez peut-être définir vous-même la vitesse et le mode bidirectionnel simultané de l’interface du Sequence
Reducer. Les paramètres du port LOCAL du SR-15 doivent correspondre aux paramètres d’interface du commutateur et les paramètres du
port REMOTE doivent correspondre aux paramètres d’interface du routeur. Pour plus d’informations, reportez-vous au Sequence
Reducer/Sequence Mirror Operator’s Guide.
➏Consultez les diodes situées à proximité des ports Ethernet 10/100.
5•Si les diodes LINK s’allument, le périphérique est correctement connecté.
5•Les diodes 100M indiquent une connectivité de 100 Mo.
5•Appuyez sur Bypass Disable si vous souhaitez bloquer le trafic en cas de
panne de courant (utilisé dans les environnements haute disponibilité).
Après avoir vérifié les diodes, vous devez de nouveau vérifier la
connectivité entre les périphériques des deux côtés du SR-15 (comme
décrit à l’étape 3).
100/240V 50-60 ~ 1/.5A
Model No. SR-15 PERIBIT NETWORKS
||||||||||||||||||||||||||||||||||||||||||||||||||
S/N 0123456789
CONSOLE
100/240V 50-60 ~ 1/.5A
BYPASS
DISABLE
Model No. SR-15 PERIBIT NETWORKS
||||||||||||||||||||||||||||||||||||||||||||||||||
S/N 0123456789
CONSOLE LOCAL REMOTE
LINK
LINK
100/10
100/10
LINK
LINK
100/10
100/10
LOCAL REMOTE
BYPASS
DISABLE
SR-15 DÉMARRAGE RAPIDE

Configuration rapide :
Après avoir mis le Sequence Reducer Peribit sous tension et avoir défini les paramètres IP, l’étape suivante consiste à vous
connecter à la console Web SRS et à exécuter le programme de configuration rapide. La première fois que vous vous
connectez à la console Web, le programme de configuration rapide est lancé automatiquement et vous guide à travers les
options de configuration initiale pour le périphérique.
Vous pouvez vous connecter à la console Web à partir de tout poste de travail de votre réseau. La console Web prend en
charge Microsoft Internet Explorer 5.5 et 6.0. Les données sont transmises de manière sécurisée grâce au protocole HTTPS.
Pour vous connecter à la console Web et exécuter le programme de configuration rapide, procédez comme suit :
➊À partir d’un poste de travail de votre réseau, lancez un navigateur Web et saisissez l’URL suivante :
https://(adresse IP du Sequence Reducer)
5•Selon les paramètres de votre navigateur, la boîte de dialogue Security Alert peut s’afficher. Cliquez sur Yes pour continuer.
5•Dans la boîte de dialogue Enter Network Password, saisissez admin comme nom d’utilisateur et peribit comme mot de
passe.
REMARQUE : Il s’agit d’un mot de passe configuré en usine pour le périphérique. Vous serez invité à modifier le mot de
passe par défaut lors de la configuration rapide.
➋Sélectionnez un mode de fonctionnement.
Un Sequence Reducer Peribit peut être configuré pour fonctionner en mode Inline ou en mode Profile.
•Mode Inline —Fonctionnement actif dans lequel le Sequence Reducer compresse les données, accélère les applications
TCP et gère la bande passante. Si vous avez installé le Sequence Reducer en ligne (c’est-à-dire entre un routeur et un
commutateur), sélectionnez cette option de fonctionnement.
•Mode Profile —Fonctionnement passif dans lequel le Sequence Reducer peut calculer des statistiques relatives à la
réduction potentielle des données pour l’ensemble du trafic, des applications individuelles et des sous-réseaux distants
spécifiques. Le trafic réel n’est pas affecté.
REMARQUE : Pour fonctionner en mode Profile, l’interface locale du Sequence Reducer doit être connectée à un port miroir
sur le commutateur et l’interface distante doit être déconnectée. Si vous avez installé le Sequence Reducer en ligne, ne
sélectionnez pas le mode Profile, car le Sequence Reducer effacera les données.
Pour plus d’informations sur la configuration et l’utilisation d’un Sequence Reducer en mode Profile, reportez-vous à la
section « Peribit Profile Mode » de l’Operator’s Guide.
•Cliquez sur Next pour continuer.
SR-15 DÉMARRAGE RAPIDE

➌Configurez le serveur d’administration.
Vous devez désigner un périphérique Peribit en tant que serveur d'administration.
•Ne désignez pas ce périphérique comme serveur d’administration (excepté dans des environnements de test).
•Entrez l’adresse IP du serveur d’administration actuel (ou futur), puis saisissez le mot de passe du serveur
d’administration dans le champ approprié. Le mot de passe du serveur d’administration permet d’authentifier les
périphériques Peribit au sein d’une communauté et doit être différent du mot de passe de l’administrateur.
•Si vous n’avez pas encore configuré le serveur d’administration, saisissez l’adresse IP et le mot de passe du périphérique
Peribit qui servira de serveur d’administration. Le Sequence Reducer ne traitera pas les données tant qu’un serveur
d’administration n’aura pas été configuré.
•Vous pouvez également retarder la formation de tunnels de compression vers d’autres périphériques Peribit de la
communauté. Si vous sélectionnez cette option, le Sequence Reducer ne compressera pas ou n’assemblera pas de
données provenant d’autres périphériques Peribit tant que vous n’aurez pas activé la formation de tunnels de
compression sur la page Endpoints de la console Web SRS.
•Cliquez sur Next pour continuer.
➍Réglez l’heure.
•La page des paramètres d’heure affiche l’heure locale du Sequence Reducer. Si les paramètres d’heure sont incorrects,
saisissez l’heure et la date actuelles, ainsi que le fuseau horaire local pour le Sequence Reducer. Le cas échéant,
activez la case à cocher Daylight Savings.
REMARQUE : Si votre réseau utilise un serveur NTP pour gérer les paramètres de temps des périphériques, vous pouvez
configurer le Sequence Reducer de façon à ce qu’il utilise le serveur NTP une fois la configuration rapide effectuée. Pour
plus d’informations, reportez-vous à l’Operator’s Guide.
•Cliquez sur Next pour continuer.
➎Spécifiez la topologie.
Grâce à ce paramètre, les ressources du périphérique sont utilisées de façon optimale afin de compresser et d’assembler
les données.
•Choisissez le paramètre de topologie décrivant le mieux la relation du Sequence Reducer avec les autres périphériques
Peribit de la communauté (Hub, Spoke ou Mesh).
•Cliquez sur Next pour continuer.
SR-15 DÉMARRAGE RAPIDE

➏ Annoncez le sous-réseau local.
Par défaut, l’existence du sous-réseau local d’un Sequence Reducer n’est pas annoncée aux autres périphériques Peribit de
la communauté. Par conséquent, les données destinées à ce sous-réseau ne sont pas compressées, en dépit de l’existence
d’un périphérique Peribit sur le chemin.
•Si vous souhaitez que les autres périphériques Peribit compressent les données destinées à ce sous-réseau, cochez la
case Advertise.
•Si vous choisissez de ne pas annoncer l’existence d’un sous-réseau local, vous devez consulter la page Reduction
Subnets de la console Web SRS une fois la configuration rapide terminée.
•Dans le champ Device name, vous pouvez attribuer un nom au Sequence Reducer.
•Cliquez sur Next pour continuer.
❼Saisissez une clé de licence.
Chaque Sequence Reducer Peribit requiert une clé de licence unique pour fonctionner. Si le numéro de série n’apparaît pas,
vous pouvez trouver celui-ci à l’arrière du périphérique et le saisir manuellement dans le champ Serial Number.
Si vous avez acheté le SR-15 et que vous avez son numéro de série, vous pouvez obtenir une clé de licence permanente pour le
périphérique par l’intermédiaire du service en ligne de licences Peribit. Vous pouvez accéder au serveur de clés de licence en
cliquant sur Online Service ou en contactant le service d’assistance Peribit au numéro [phone] (ou [phone]).
•Saisissez la clé de licence du Sequence Reducer dans le champ License key.
•Cliquez sur Next pour continuer.
❽Modifiez le mot de passe de l’administrateur.
•Saisissez un nouveau mot de passe d’administrateur dans les champs New password et Verify new password, puis
cliquez sur Finish.
REMARQUE : Si vous désactivez l’option « automatic save », les paramètres de configuration seront réinitialisés lors de la
mise hors tension du Sequence Reducer.
Étape suivante :
La configuration initiale est terminée et vous êtes maintenant prêt à configurer les paramètres de stratégie du Sequence Reducer.
Reportez-vous au Sequence Reducer/Sequence Mirror Operator’s Guide, qui se trouve sur le CD Documentation/Utilitaires
de Peribit. Pour plus d’informations sur l’assistance relative aux produits, visitez notre site Web à l’adresse
http://www.peribit.com/support.
SR-15 DÉMARRAGE RAPIDE

SR-15 POWER STATUS OP BYPASS DISABLE
100/240V 50-60 ~ 1/.5A
BYPASS
DISABLE
Model No. SR-15 PERIBIT NETWORKS
||||||||||||||||||||||||||||||||||||||||||||||||||
S/N 0123456789
CONSOLE LOCAL REMOTE
LINK
LINK
100/10
100/10
LINK
LINK
100/10
100/10
LOCAL REMOTE
