Pestwest electronics Chameleon series User manual

INSTRUCTIONS FOR USE

Innovation, quality & power

INNOVATION // QUALITY // POWER

www.pestwest.com

Certicate No. 8522

Chameleon Fly Traps - InsTruCTIons For use

GebruIksaanwIjzInG - Chameleon serIe

Trampa de mosCas Chameleon - InsTruCCIones

la Gamme Chameleon - noTICe d’InsTruCTIons

serIe Chameleon - IsTruzIonI per l’uso

dIe Chameleon serIe GebrauChsanweIsunG

serIa Chameleon – InsTrukCja obsłuGI

جهاز “كاميليون” لاقط الحشرات الطائرة- إرشادات الإستخدام

Chameleon FlyTraps (Including 1x2, 2x2 and Uplight)

INSTRUCTIONS FOR USE AND MAINTENANCE * PLEASE SWITCH OFF MACHINE BEFORE SERVICING

PRODUCT DESCRIPTION

PestWest Chameleon y traps are made

using the highest quality materials.

The bodywork is of conformal polyester

powder-coated nish over a zintex or

brushed stainless steel nish (rust-resistant)

chassis. A chromium-plated steel guard

protects the ultra violet tubes against

damage and also prevents operators from

accidental contact with the glue boards.

PestWest units are tted with Quantum BL

tubes as standard.

UNPACKING YOUR UNIT

Each unit is carefully inspected and packed

before leaving our factory. Before discarding

the outer carton, examine for obvious

evidence of transport damage. Remove

the unit and pay particular attention to the

removal of all packing materials, before

installing the unit.

MODE OF OPERATION

Electrical y traps operate on the principle

that most ying insects are attracted to light,

particularly to the ultra violet (UV) end of the

light spectrum. Since insects are still active

and will y at night, traps should be left

operating 24 hours a day.

SITING

The efciency of the unit can be affected

by the intensity of other light sources, eg:

daylight. Therefore, mount the unit where

competition from other sources is minimised.

• In food areas, mount close to, but

not directly over, exposed food or

preparation surfaces (preferably to

attract ies away from sensitive areas).

• Observe where the ies tend to

congregate and if possible, put your y

trap in or close to that area.

• Site the units near where ies are likely

to gain access, eg: doors and windows

opening to the outside, especially

dustbin areas.

• Position the trap where it can be easily

reached; not over working machinery

where access may be difcult or

dangerous.

• Mount above head height and clear of

any trafc, eg: forklift trucks.

INSTALLATION

PestWest offer a choice of models for

either wall-mounting, ceiling-suspended

or freestanding. Wall-mounted units are

supplied with bracket for tting to the wall

(screws and plugs supplied). Alternate xing

can be made by using the key hole slots in

the back of the unit, remove the glueboard

and mark the hole position using body as a

template. NB: If the wall is of plasterboard,

stud partition etc, suitable xings must be

used to ensure the unit will be securely

positioned. Suspended units have top lugs

for ease of hanging. A free-standing bracket

is available for Chameleon 1x2 model.

PestWest recommend that on the suspended

mounted units, each of the hanging chains

(not supplied) should be of non-corroding

material, capable of taking at least 15 kg each.

Only welded link chains should be used in

corrosive/damp environments. For ease of

service and re-hanging, t the chain with

a spring release clip at the end connected

to the y killer, ensuring that they also are

capable of supporting 15 kg each. The units

are tted with a 2 metre input cable and

operate from a 220-240V 50/60Hz supply.

Certain models designed for permanent

installation are supplied with a 3 way

connector block for direct wiring. (Uplight

only). If it is necessary to extend the input

cable, this must be done by a competent

electrician. Should a moulded-on plug be

removed from the lead supplied, this must

be disposed of safely. Connect power to the

unit by appropriate means, ensuring power

is isolated and the unit cable is connected as

follows:

L=BROWN (LIVE), E=GREEN/YELLOW

(EARTH), N=BLUE (NEUTRAL)

Ensure that once installed, the power lead is

adequately secured.

PRECAUTIONS

All PestWest traps are fully insulated,

Class I appliances, nevertheless, sensible

precautions should be observed:

• Do not install where dangerous

concentrations of ammable gases or

dusts are likely to occur.

• Ensure the unit is properly earthed.

• Avoid working on the machines whilst

they are still connected to the mains.

• Ensure that operators have adequate

and secure working platform, when

working on the machines.

• Do not allow the glue board to become

over-lled with dead insects. Change

at regular intervals as required by the

catch or at least every 6-8 weeks.

Ensure PestWest glue boards are tted

as replacement.

• PestWest traps are designed for indoor

use and are not rain-proofed. If used

outside, this should only be in dry areas

and in a position where the unit and the

electrical connections are fully protected

against rain and moisture.

CLEANING AND MAINTENANCE

To maintain the attractive appearance of

the units, wipe down and clean as often as

required. Use a cloth dampened with water

and detergent or a proprietary cleaner.

Do not use scouring pads or abrasives.

The UV tubes in electric y traps should be

changed at least once per year, to maintain

maximum efciency replace with Quantum

BL tubes. Tubes are most attractive to the

target ying insects when less than one year

old. This is because the UV light emitted

by the tubes at a wavelength of 350-375

nanometres diminishes with use. Light of

this wavelength is invisible to the human

eye. Daily switching on and off of the lamps

results in an even faster loss of the effective

UV emission.

THEREFORE LEAVE THE TUBES

SWITCHED ON CONTINUOUSLY AND

CHANGE THEM AT LEAST ONCE PER

YEAR (PREFERABLY AT THE ONSET OF

INCREASED FLY ACTIVITY AFTER THE

WINTER).

All PestWest units are supplied with

shatterproof tubes as standard. The

shatterproof tube is intended for use in

glass exclusion zones. The coating on tubes

supplied by PestWest is of the highest

quality available, using a material, FEP that is

both UV and operating temperature tolerant,

whilst allowing high emissions of the critical

UV light. Replacements should be of similar

performance.

INSTALLATION

Chameleon Uplight

Loosen the two nuts on the top inside ends

of the front cover, to allow removal of the

cover from the Uplight body and unclip from

the lower securing lugs. (There is no need

to re-tighten these nuts after installation as

this will enable easier changing of sticky

boards during routine service). Use body as

a template, mark off the 2 xing points onto

the mounting surface. Use the screws and

plastic plugs provided to x body in place.

Uplight versions are supplied with the power

cord wired directly into the right side of the

unit, with the option to wire the unit through

the rear, directly into existing wall light wiring.

A knockout panel in the rear of the unit is

provided for this. If this option is used the

existing cord set should be disconnected

from the 3-way block inside the unit

and disposed of.

UNDER NO CIRCUMSTANCES MUST IT

BE LEFT CONNECTED WHEN POWER IS

APPLIED DIRECTLY FROM ALTERNATIVE

WIRING. To hardwire the unit: Remove

the front cover, unscrew the two M4 x

12 mm posidrive screws that secure the

component cover to the body of the unit.

This will expose the 3-way power connector

block, located to the left of the central hole.

Connect power to the unit by appropriate

means, ensuring power is isolated. Ret

component cover, if previously removed.

Ret Uplight front cover. Apply power and

switch on.

Chameleon 1x2

The unit can be wall-mounted or made

freestanding, a wall-mounting bracket

is supplied with the unit. Freestanding

brackets are available for purchase. Using

the wall bracket as a template, mark off the

two xing points on the mounting surface.

Screws and plastic plugs are provided to x

the bracket in place, making sure that the

mounting lip of the bracket is uppermost.

Hook the 1x2 unit securely onto the bracket.

Secure the power cord to the wall or other

rm surface prior to connecting to the

supply.

Chameleon 2x2

NB: ENSURE BEFORE INSTALLING THE

UNIT THAT THE SURFACE FROM WHICH

IT IS TO BE SUSPENDED IS CAPABLE OF

SUPPORTING THE WEIGHT. You will require

two chains, of sufcient length and suitable

gauge to support at least 15 kg each (not

supplied). See “Installation”. Select the

optimum position for unit. (see “Siting”).

Attach the chains to the point from which

the unit is to be suspended. Place the clips

or chain through the suspension brackets

located on either side of the lid to ensure

the unit hangs level. Secure the power cord

to a rm surface prior to connecting to the

supply.

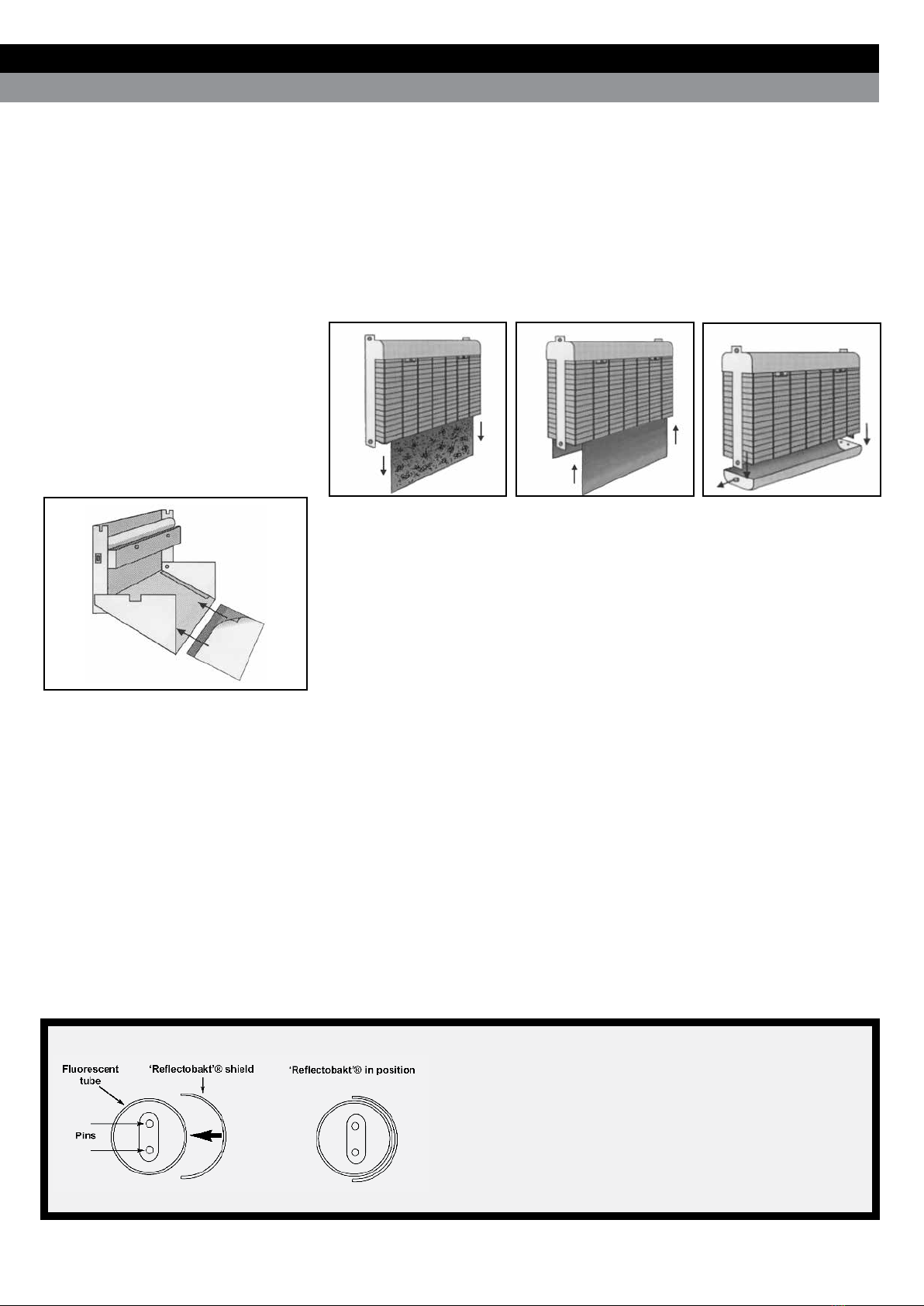

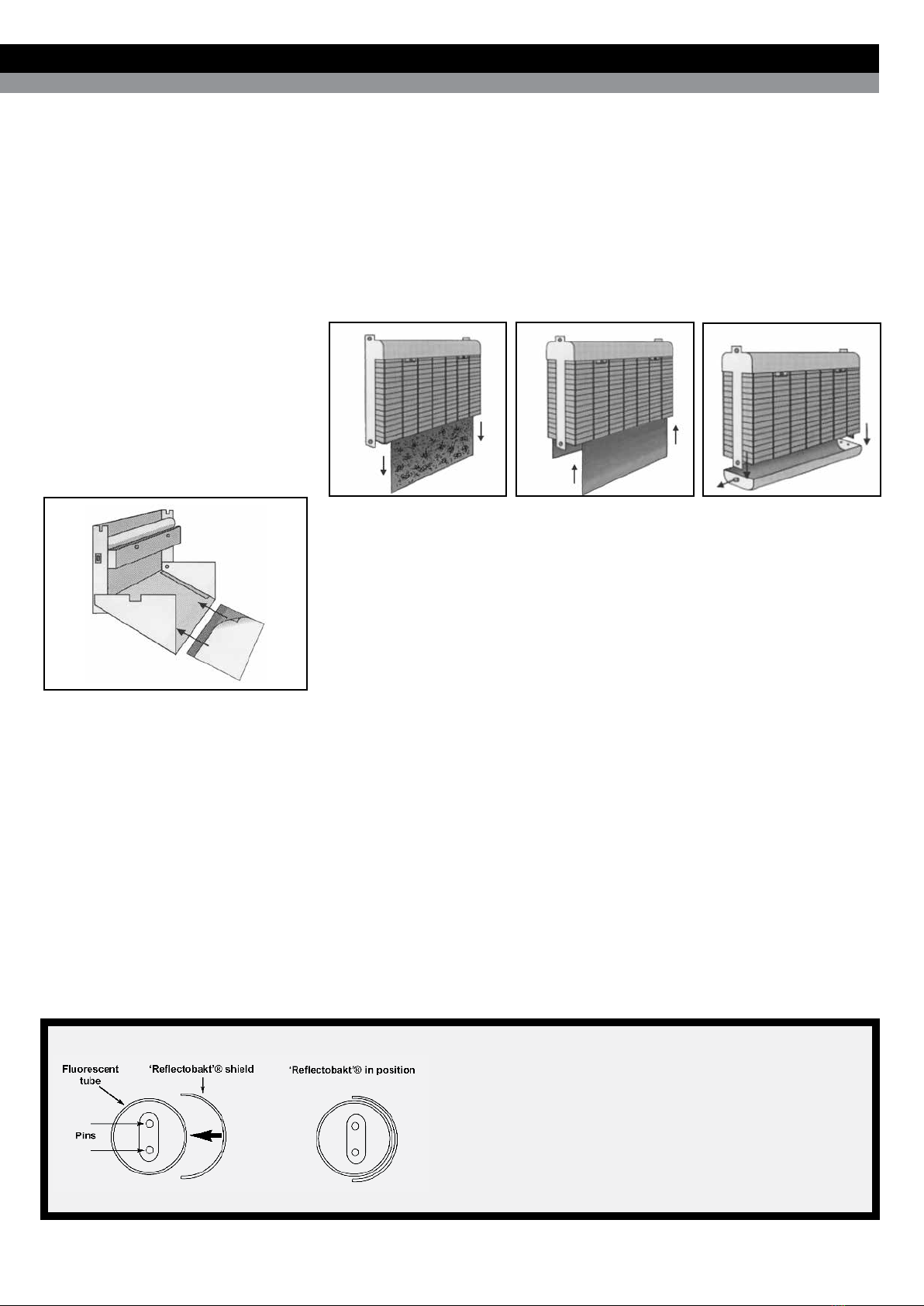

RENEWING STICKY BOARDS

Switch off the machine before servicing.

Sticky boards should be changed when

full or at least every 6-8 weeks.

Ensure PestWest glue boards are used

as replacements.

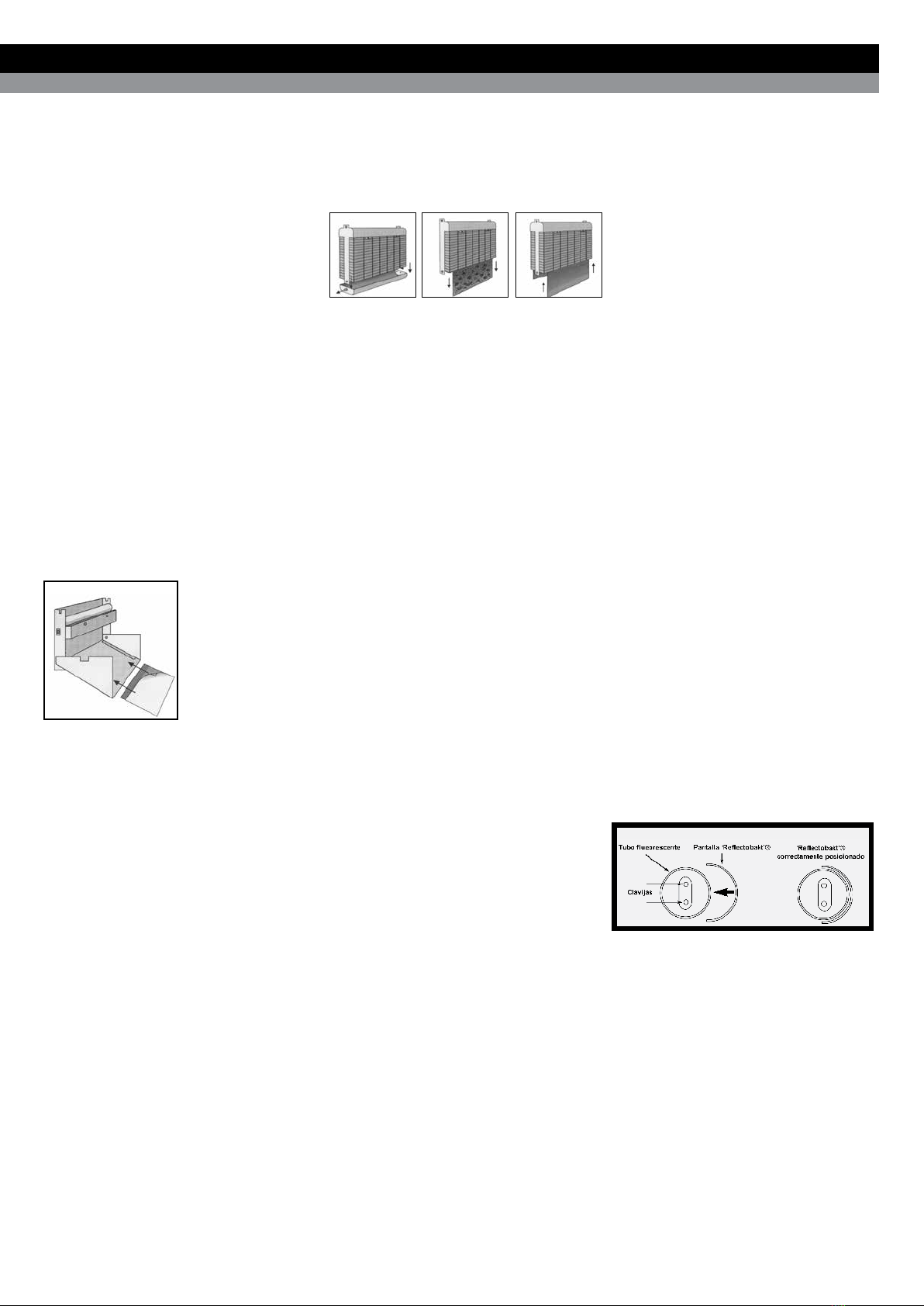

Chameleon Uplight (see g.1)

Remove the used sticky board from the

machine by pulling out of the Uplight cover.

The front cover of the unit may be swivelled

on the two lower xings. Push the cover

upwards approximately 15mm and allow it

to swing forward and down. Care should be

observed when the cover is rotated down as

the old sticky board may slide out. Remove

the backing paper from the new board. Insert

the new board edges under the guides and

sticky side facing the tube. Ret the front

cover, ensuring that the top two nuts are

secure in the two channels either side of the

unit.

Chameleon 1x2/2x2 (see g.5)

Remove the catch tray by pulling out and

holding the spring-loaded silver knob on

the side of the tray. Remove the old sticky

board(s) by pulling down and out of the

machine. Remove the backing paper from

the new board and slide into position in the

machine, sticky side facing the UV tubes,

ensuring they click into place under the

sprung retainers at the top of the machine.

Replace catch tray.

REPLACEMENT PARTS

The sticky board in all models is PestWest

BOACHA850. Tube type in all models is

Quantum BL TUB15W490.

CHANGING THE TUBES

Chameleon Uplight

Grasp the tube and rotate in either direction

(90o). After 2 clicks are heard, the tube may

be removed by sliding out of the lamp holder.

Fitting the new tube is a reversal of the

above procedure

Chameleon 1x2 and 2x2

A similar procedure for changing the tubes in

both units is used, except the guard on the

Chameleon 1x2 pivots at the bottom and the

guards on the Chameleon 2x2 pivots at the

top. The procedure should also be repeated

on the reverse side of the Chameleon 2x2

model.

Remove the catch tray and open the

chromium guard on the front of the

machine. This pivots downwards (upwards

on Chameleon 2x2 unit) from its lower

edge (upper edge on Chameleon 2x2). The

top of the guard (bottom of the guard on

the Chameleon 2x2) of the guard pushes

upwards and then away from the slots

located on each side of the body. Grasp and

rotate each tube 90° until the 2 clicks are

heard. The tubes may then be withdrawn by

sliding out of the lamp holders. Before tting

with new tubes, follow instructions on tting

‘Reectobakt’®sleeve. When retting guards

and tray, ensure that each item locates

correctly in the main body. PestWest’s

Chameleon range of sticky traps (except

Chameleon Uplight) are tted with the

revolutionary new Reectobakt®(patented)

sleeves, a PestWest innovation introduced

to improve the performance of the units. The

Reectobakt®sleeve is a screen positioned

between the source of the UV light and

the sticky board, reducing the amount of

UV striking the board, and signicantly

increasing the life of the adhesive. It is

important that when you put tube(s) in

the units, the Reectobakt®sleeves are

positioned directly between the sticky board

and the emitting surface of the tube.

FITTING THE REFLECTOBAKT®SLEEVES

(see g 2)

All PestWest units are guaranteed for 3 years

(excluding tubes and starters)

* Manufacturer reserves the right to vary

model specications without notice.

Chameleon FlyTraps (Including 1x2, 2x2 and Uplight)

INSTRUCTIONS FOR USE AND MAINTENANCE * PLEASE SWITCH OFF MACHINE BEFORE SERVICING

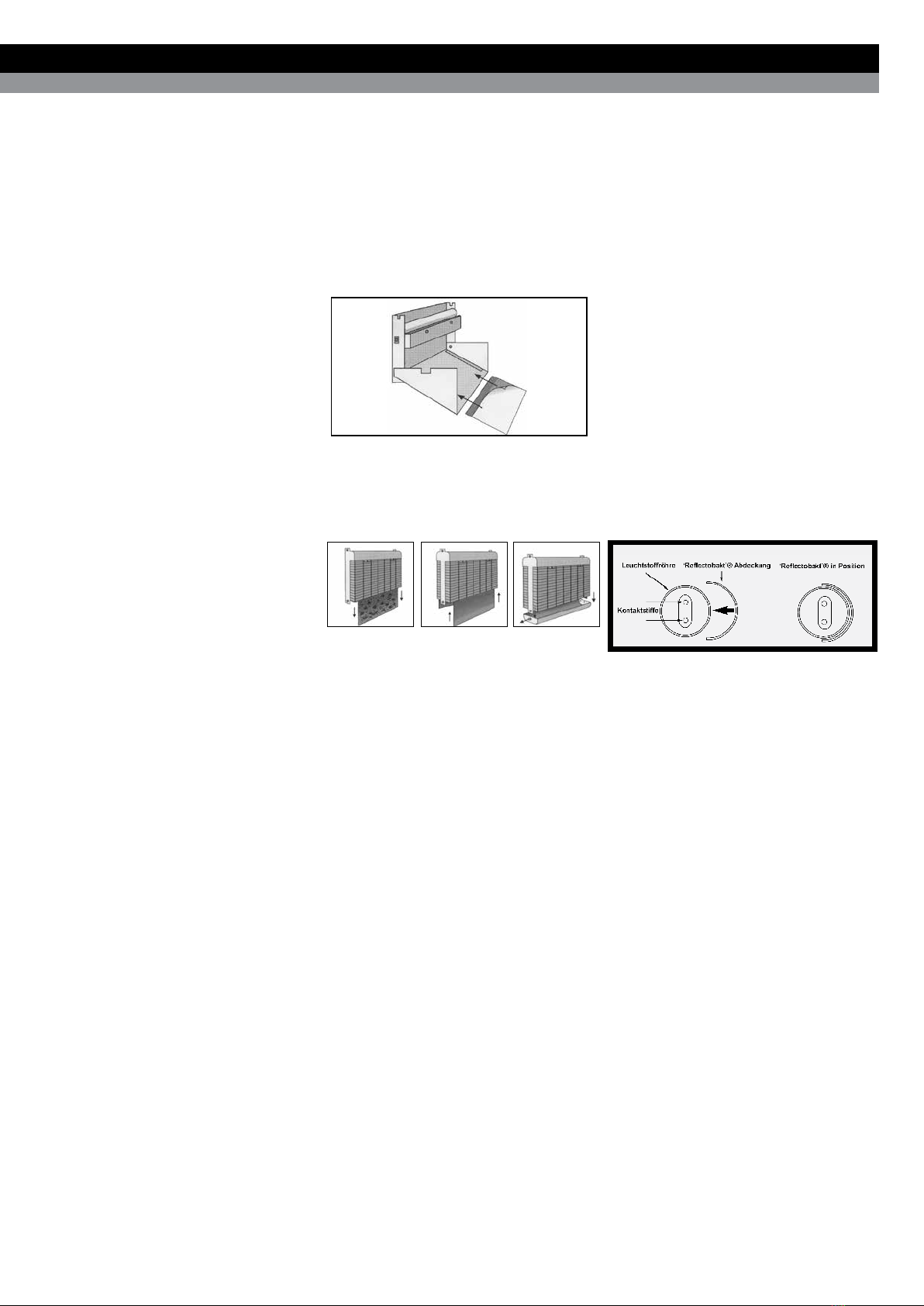

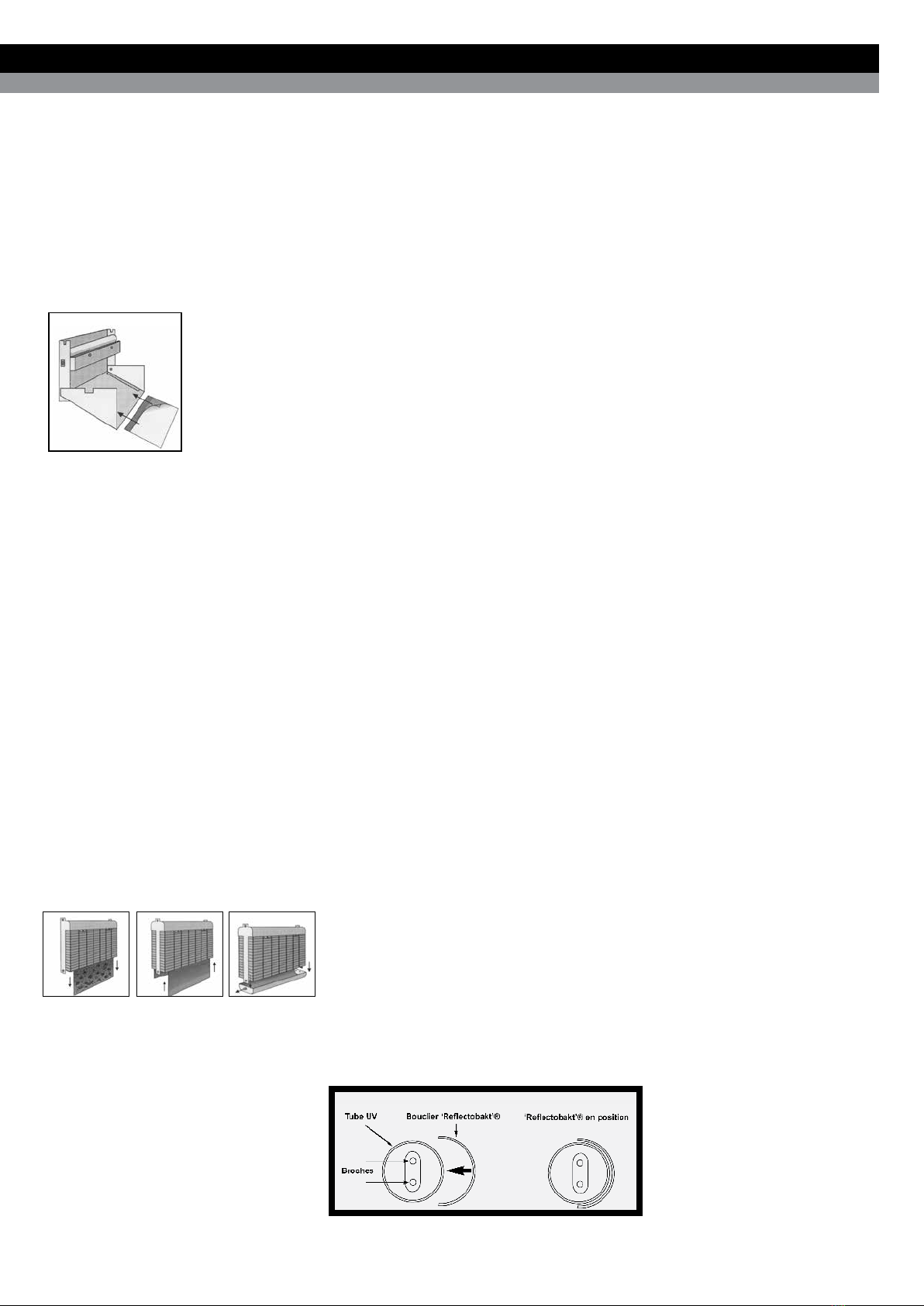

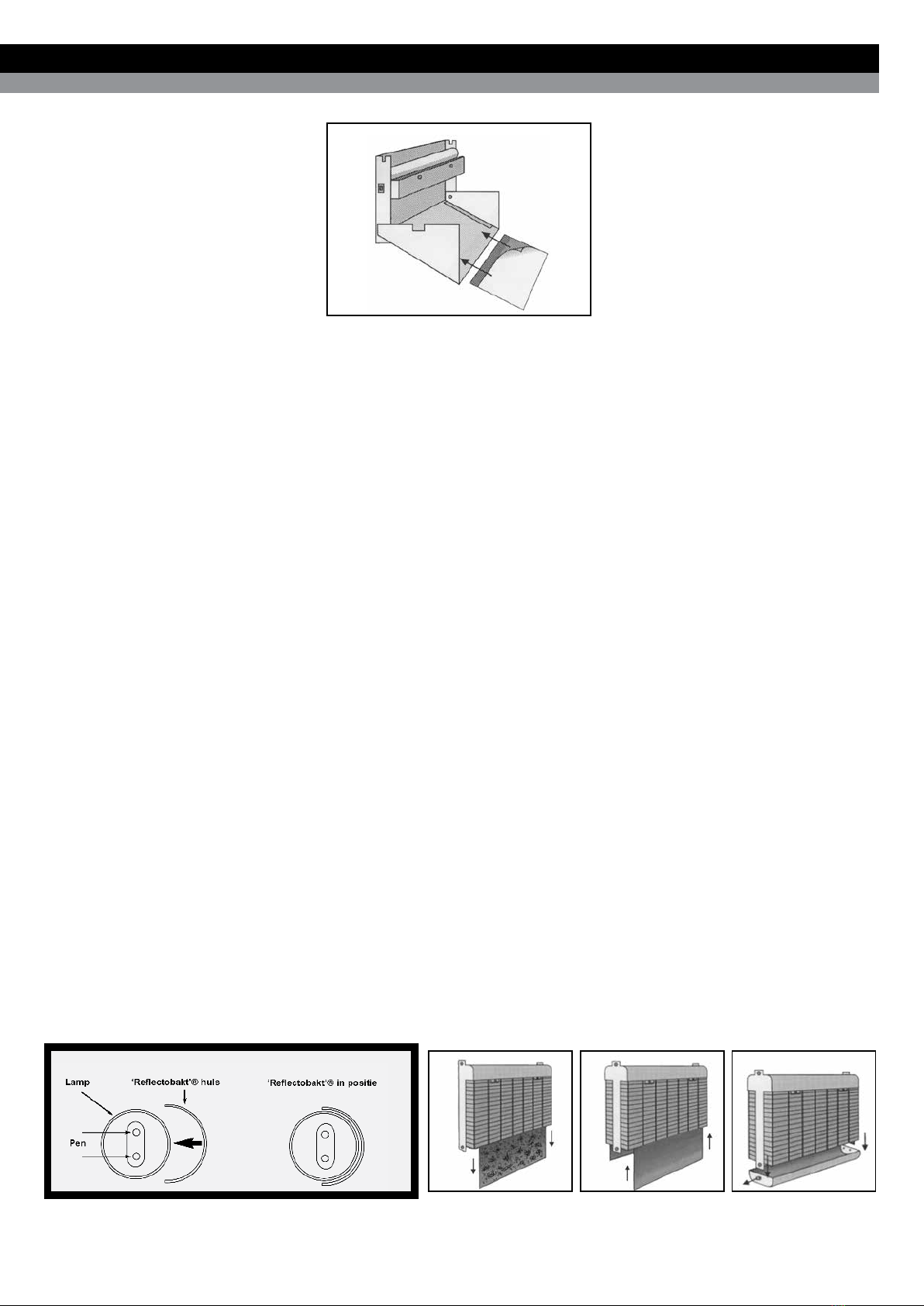

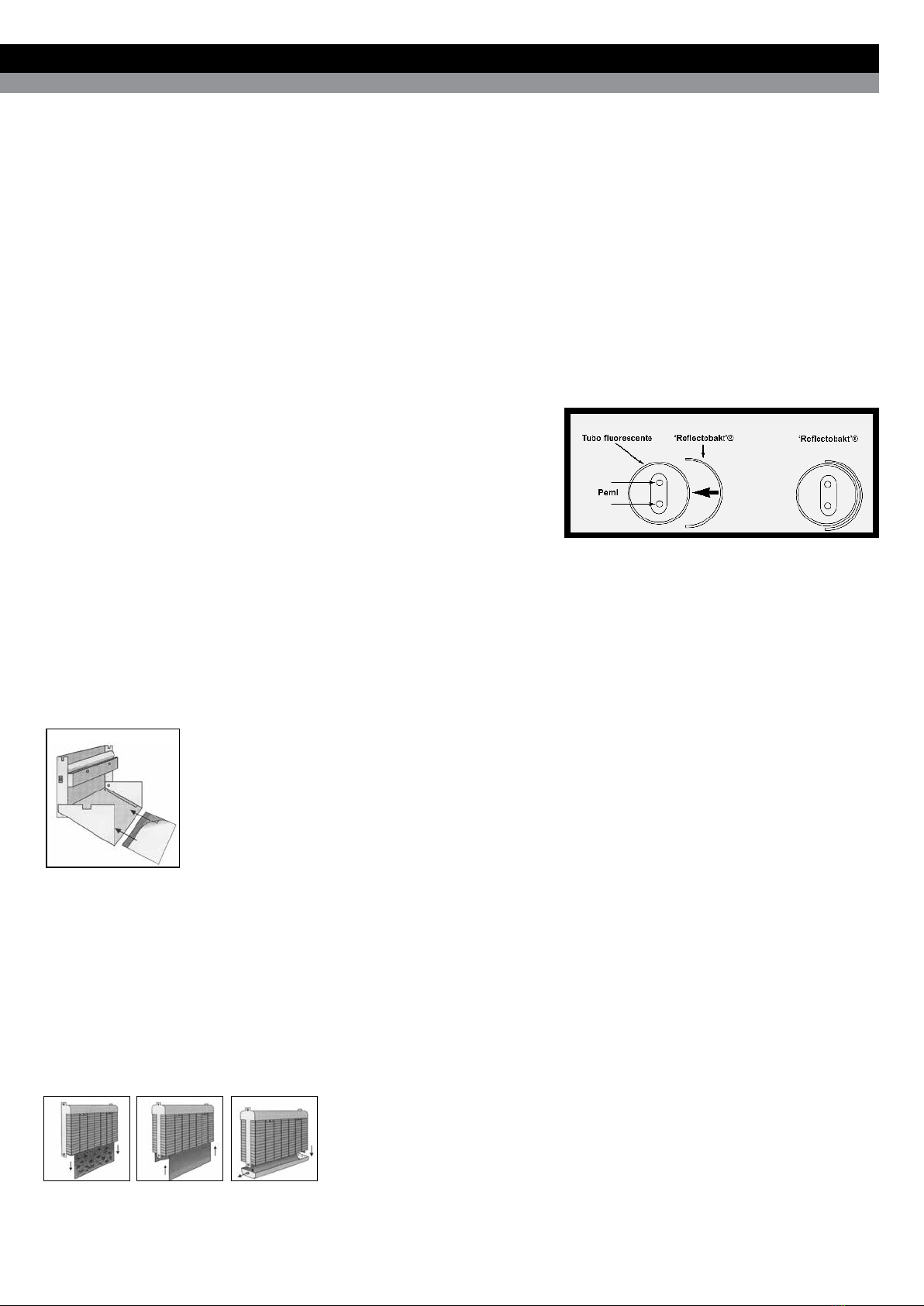

FIG 2. Method of assembling Reectobakt®Take your tube and line up the two leading edges of the Reectobakt®sleeve

with the pairs of pins at either end of the tube. Ensure that the sleeve is tted

centrally to the tube so that the small gap between the end of the sleeve and

the metal end of the tube is the same at both ends. Carefully push the sleeve

so it is in contact along the length of the tube surface. It should grip and stay

in position. Re-t the tube into the unit rotating tube through 90oThis should

position the sleeve at the back of the tube, keeping the light off the sticky

board. At all times, handle the shield with care as the dimensions are critical in

order that it ts the tube properly.

FIG 1

FIG 5

2x2

1x2 2x2

FIG 3 FIG 4

Gebruiksaanwijzing PestWest Chameleon Vangreektoren

CHAMELEON UPLIGHT / CHAMELEON 1X2 / CHAMELEON 2X2

PRODUCTBESCHRIJVING

De Chameleon vliegenlampen van PestWest

zijn vervaardigd uit materialen van de beste

kwaliteit. Het chassis is vervaardigd uit

polyester gecoat roestbestendig Zintec of

uit 304 R.V.S. De ultraviolet-lampen worden

beschermd door een grill van verchroomd

staal. De grill beschermt tevens de gebruiker

tegen toevallig contact met de lijmplank.

PestWest toestellen worden standaard

uitgerust met Quantum BL lampbuizen.

UITPAKKEN VAN HET TOESTEL

Elk toestel wordt zorgvuldig geinspecteerd

en verpakt voor vertrek uit de fabriek.

Controleer vóór het uitpakken, de

verpakking op eventuele transportschade.

Verwijder zorgvuldig alle verpakkings-

materialen van en uit het toestel.

HOE WERKT HET TOESTEL?

Elektrische vliegenvangers werken volgens

het principe dat veel vliegende insecten

aangetrokken worden door licht, in het

bijzonder het ultraviolet (UV) licht. De

doeltreffendheid van de vliegenlamp kan

verminderd worden door andere aanwezige

lichtbronnen zoals bijvoorbeeld daglicht

(zie ook “plaatsing van het toestel”). Voor

maximale effectiviteit van de vliegenlamp

is het noodzakelijk dat deze 24 uur per dag

ingeschakeld is, zeker omdat vliegende

insecten ook gedurende de nacht actief

zijn en er dan tevens minder concurrerende

lichtbronnen zijn.

PLAATSING VAN HET TOESTEL

• Plaats het toestel niet bij het raam.

• Plaats het toestel in ruimten waar

voedselverwerking geschiedt dichtbij

maar niet direct boven voedings-

middelen welke niet zijn afgedekt of

oppervlakken waar voedingsmiddelen

worden bereid of opgeslagen.

• Plaats het toestel in het geval van

een hangmodel boven hoofdhoogte

en buiten bereik van bijvoorbeeld

aanwezige vorkheftrucks.

• Plaats het toestel niet op een tochtige,

windgevoelige plaats.

• Plaats het toestel nabij locaties waar

vliegen naar binnen kunnen komen.

INSTALLATIE

De Chameleon serie bestaat uit zowel wand-

als hangmodellen. Voor de Chameleon 1x2 is

een speciale beugel leverbaar om het toestel

vrijstaand te gebruiken. De wandmodellen

kunnen simpel met het meegeleverde

bevestigingsmateriaal bevestigd worden. Als

alternatief kan u het toestel ook installeren

door gebruik te maken van de opening

achter in het toestel: verwijder de lijmplaat

en markeer de positie van de opening

terwijl u de body als sjabloon gebruikt.

Voor het hangmodel adviseren wij r.v.s.

bevestigingsmateriaal met een capaciteit van

minimaal 15 kg. per ophangpunt. Europese

versies worden geleverd met een kabel van

2 mtr., en werken op 220-240V 50/60Hz.

Het is aan te raden een erkend elektriciën

te raadplegen, indien aanpassingen aan de

stroomvoorziening van het apparaat nodig

zijn.

Chameleon Uplight

a) Draai om te beginnen de twee M3

moertjes aan de binnenzijde van het

apparaat iets los zodat de afdekkap

wordt ontgrendeld. Deze moertjes hoeft

U niet meer vast te draaien omdat zo het

verwisselen van de lijmplank eenvoudiger is.

b) Nadat de juiste plaats is bepaald voor

bevestiging van het apparaat kunt U deze

met behulp van het meegeleverde

bevestigingsmateriaal ophangen.

De achterplaat van de Chameleon Uplight

kan gebruikt worden als mal om de

boorgaten (2x) af te tekenen.

c) Standaard is het apparaat voorzien van

een netsnoer aan de rechterzijde. Indien U

de Chameleon Uplight direct wil aansluiten

op de ter plaatse aanwezige bekabeling

moet dit netsnoer verwijderd worden.

Allereerst moet de afdekkap weggeklapt

worden waarna de twee nu zichtbare

kruiskop-schroeven losgedraaid kunnen

worden. Nadat het afdekplaatje is verwijderd

kunt U vervolgens eerst het netsnoer

verwijderen om daarna het apparaat aan te

sluiten op de ter plaatse aanwezige

stroomvoorziening. (L=bruine draad (stroom),

E=groen/gele draad (aarde), N=blauwe

draad (neutraal).) Als het toestel is

geïnstalleerd kunt U het schutblad van de

lijmplank verwijderen, om tenslotte de

Chameleon Uplight in gebruik te nemen.

Nadat U de stroomvoorziening heeft

geïnstalleerd kunt U het apparaat weer in

elkaar zetten en in gebruik nemen.

Chameleon 1x2

Bij wandmontage van de Chameleon kan de

muurplaat gebruikt worden als mal om

de boorgaten af te tekenen. Met de

meegeleverde pluggen en schroeven kan de

muurplaat worden bevestigd. N.B. altijd

rekening houden met de materiaal-kwaliteit

van de bevestigingswand. Het toestel kan nu

middels de uitsparing aan de achterzijde

over de muurplaat worden geschoven. Als

het toestel is geïnstalleerd kunt U het

schutblad van de lijmplank verwijderen, om

tenslotte de Chameleon 1x2 in gebruik te

nemen. Voor de Chameleon 1x2 is een

speciale beugel leverbaar om het toestel

vrijstaand te gebruiken.

Chameleon 2x2

Voor de Chameleon 2x2 adviseren

wij r.v.s. bevestigingsmateriaal met een

draagvermogen van minimaal

15 kg. per ophangpunt. Als de juiste

bevestigingsplaats is bepaald (zie

plaatsing van het toestel) kan het toestel

worden bevestigd, waarbij U ervoor moet

zorgen dat het toestel ‘waterpas’ hangt.

Als het toestel is geïnstalleerd kunt U de

schutbladen van de lijmplanken (2)

verwijderen, om tenslotte de Chameleon

2x2 in gebruik te nemen.

VOORZORGSMAATREGELEN

Volgens het Europese EN-systeem worden

de toestellen van PestWest gerangschikt in

klasse 1 : toestellen voor gebruik met

aarding. Alle PestWest toestellen zijn

volledig geïsoleerd. Niettegenstaande

moeten de volgende voorzorgsmaatregelen

in acht genomen worden:

• Vermijd installatie in de nabijheid van

opslagplaatsen van (brandbare) gassen e.d.,

• Controleer of het toestel is voorzien van

een deugdelijke aarding,

• Altijd vóór het werken aan het toestel de

stroom uitschakelen,

• Vermijd dat de “lijmplank” overvol raakt

met dode insecten. Vervang deze onder

normale omstandigheden om de acht

weken,

• Chameleons zijn ontworpen voor

gebruik binnenshuis en zijn dus niet

waterbestendig.

ONDERHOUD

SCHAKEL BIJ

ONDERHOUDSWERKZAAMHEDEN EERST

HET APPARAAT UIT!

• Het reinigen van het toestel kan

gebeuren met een natte doek en een

zacht schoonmaakmiddel. (gebruik geen

bijtende stoffen of schuurmiddelen)

• Verwissel de lijmplanken regelmatig, ten

minste om de acht weken.

• De UV-lampen dienen minimaal één

maal per jaar vervangen te worden (bij

voorkeur in het vroege voorjaar).

• De Reectobakt®kan steeds opnieuw

weer worden gebruikt. Gebruik steeds

de orginele lampbuizen (Quantum BL)

en lijmplanken (VABB427CB)

LAMPEN (QUANTUM BL)

Het door de lampen uitgestraalde UV-licht

blijft attractief voor de insecten gedurende

maximaal één jaar. De intensiteit van het UV-

licht, met frequentie 350-375 nanometer,

vermindert bij gebruik. Het licht op deze

frequentie is niet zichtbaar voor het menselijk

oog. Wij nemen dus geen verandering waar.

Het constant aan- en

uitzetten van het toestel vermindert sneller

de intensiteit van de UV-straling. Het is dan

ook belangrijk dat het toestel 24 uur per dag

aan blijft. De lampen hoeven dan maar

minimaal één maal per jaar vervangen te

worden, bij voorkeur in het voorjaar.

PestWest biedt ook lampen aan met een

bescherming tegen het breken. Deze

‘shatterproof’ lampen zijn bedoeld om te

gebruiken op plaatsen waar geen

glasscherven mogen voorkomen bij

eventuele ongevallen. De beschermlaag

heeft geen invloed op de straling of op de

intensiteit, en biedt een bijkomende extra

veiligheid. De werking van de lijmplanken

wordt verhoogd omdat standaard op elke

UVA-lamp een Reectobakt®is gemonteerd,

welke steeds opnieuw gebruikt kan worden.

De Reectobakt®is een door PestWest

geïntroduceerde innovatie om de prestaties

van de met lijmplanken uitgeruste

Chameleon reeks te verhogen.

Gebruiksaanwijzing PestWest Chameleon Vangreektoren

CHAMELEON UPLIGHT / CHAMELEON 1X2 / CHAMELEON 2X2

De Reectobakt®, geplaatst tussen de UVA-

lamp en de lijmplank, werkt als een soort

scherm om aldus de hoeveelheid UV-licht

dat geprojecteerd wordt op de lijmplank, te

verminderen. Dit systeem zal de

levensduur van de lijmplank aanzienlijk

verhogen. Terwijl de aanbevolen

achtweekse vervanging van de

lijmplanken ongewijzigd blijft, zal de

doeltreffendheid van de lijmplank voor het

vangen van verschillende soorten insecten

duidelijk verbeteren.

PERIODIEKE VERVANGING

LAMPBUIZEN EN LIJMPLANKEN

In verband met het gevaar voor besmetting

door gevangen insecten, is het noodzakelijk

de lijmplanken minimaal om de acht weken

te verwisselen, of eerder indien ze vol zijn.

Alle toestellen uit de Chameleon reeks

maken gebruik van hetzelfde type lijmplank

(VABB427CB).

Chameleon Uplight (zie g 1)

Bij de Chameleon Uplight kunt U de

lijmplank zeer eenvoudig verwijderen uit

de afdekkap. U kunt indien noodzakelijk

de afdekkap ook wegkantelen door deze

eerst iets omhoog te duwen. Let op dat de

lijmplank hierbij niet uit de geleiders glijdt.

Voordat U de nieuwe lijmplank aanbrengt

dient U eerst het schutvel in één beweging

los te halen van de lijmplank. Installeer

vervolgens de lijmplank waarbij de lijmlaag

in de richting van de UVA-lamp wijst, breng

daarna de afdekkap weer op haar plaats.

De oude lamp (15 W) vervangt U door deze

een kwartslag (2x klikken) te draaien en

vervolgens uit de lamphouders te schuiven.

Het aanbrengen van de nieuwe lamp gebeurt

in omgekeerde volgorde.

Chameleon 1x2 (zie g 3)

Voor het vervangen van de lijmplank bij dit

model moet U eerst de opvangbak aan de

onderzijde van het toestel verwijderen. U

trekt hiertoe aan de zilverkleurige knop aan

de zijkant van de opvangbak. De oude

lijmplank kan nu langs de onderzijde uit het

toestel geschoven worden. Voordat U de

nieuwe lijmplank in de machine plaatst moet

eerst het schutvel verwijderd worden,

vervolgens schuift U de lijmplank op haar

plaats waarbij de lijmlaag in de richting van

de lampen wijst. Hierna kan de opvangbak

weer geïnstalleerd worden, waarbij U erop

moet letten dat de opvangbak in de

corresponderende uitsparingen van de

behuizing klikt. De twee lampen (15W) kunt

U verwisselen door eerst de opvangbak te

verwijderen en vervolgens het verchroomde

beschermrooster. Dit rooster dient eerst met

twee handen een klein stukje omhoog te

worden geschoven, waarna U vervolgens

het rooster naar U toe kunt kantelen. Draai

de lamp met twee handen een kwartslag

(2x klikken) en schuif deze daarna uit de

lamphouders. Het aanbrengen van de

nieuwe lamp geschiedt in omgekeerde

volgorde.

Chameleon 2x2 (zie g 5)

Zie procedure periodieke vervanging

lampbuizen en lijmplanken Chameleon 1x2.

In tegenstelling tot de Chameleon 1x2

kantelt het beschermrooster van de

Cameleon 2x2 naar boven toe. Til het

rooster daartoe aan de onderkant met twee

handen een klein stukje omhoog waarna het

rooster naar boven gekanteld kan worden.

HOE DE REFLECTOBAKT®

PLAATSEN?

De volgende handelingen dienen gevolgd te

worden bij het vervangen van de lampen;

1. Verwijder de oude lampen uit het toestel.

2. Haal de Reectobakt® huls voorzichtig

van de lamp. Deze klikt rond de omtrek van

de lamp.

3. Neem de nieuwe lamp en zet de twee

uiteinden van de Reectobakt® op één lijn

met de twee pennen aan weerzijden van de

lamp. (zie g.2).

4. Controleer of de huls in het midden van de

lamp zit, zodat de kleine opening tussen het

einde van de huls en het metalen uiteinde

van de lamp hetzelfde is aan beide kanten.

5. Duw de huls voorzichtig op de lamp, dit

geeft een klik en de huls blijft in haar positie.

6. Steek de lamp terug in de lamphouders

en draai de lamp een kwartslag (2 klikken).

Hierdoor komt de huls aan de achterkant

van de lamp zodat er geen UV-licht meer

direct op de lijmplank geprojecteerd wordt.

* De producent behoudt het recht veranderingen aan

het toestel zonder voorafgaande aankondiging aan

te brengen.

FIG 2. Hoe de Reectobakt® Plaatsen

FIG 1

FIG 5

2x2

1x2 2x2

FIG 3 FIG 4

Trampa de moscas Chameleon (incluyendo el 2x2 y el Restaurant)

INSTRUCCIONES. POR FAVOR APAGUE EL APARATO ANTES DE HACERLE MANTENIMIENTO

DESCRIPCION

Las trampas de moscas de PestWest están fabricadas

empleando componentes de la más alta calidad. El

armazón consiste de un chasis de acero zinqueado

o de acero inoxidable resistente a la corrosión con

un acabado de poliester conformal. En los modelos

abiertos, en los que son visibles los tubos, hay una

reja de acero cromado que protege los tubos de luz

ultravioleta de cualquier daño, y también previene el

contacto accidental de los operarios con las tablas

adhesivas. Todos los aparatos de PestWest llevan

una garantía de 3 años (excluyendo los tubos y los

cebadores).

DESEMBALAJE

Cada aparato es inspeccionado cuidadosamente antes

de salir de la fábrica. Antes de tirar el cartón exterior

examínelo para ver si hay daños producidos en el

transporte. Sacar el aparato de su caja y asegurarse de

quitar cualquier material de embalaje.

PRINCIPIOS DE FUNCIONAMIENTO

Las trampas de moscas eléctricas funcionan en

base al principio de que la mayoría de los insectos

voladores son atraídos a la luz, especialmente a la luz

del espectro ultravioleta (UV). La ecacia de la trampa

de moscas puede verse afectada por la intensidad

de otras fuentes competitivas de luz, especialmente

la luz del sol (ver “Colocación”). Puesto que los

insectos permanecen activos por la noche - cuando

la competencia de otras fuentes de luz es menor - las

trampas de moscas deben dejarse en funcionamiento

continuo, las 24 horas del día.

COLOCACION

Existen tantos sitios donde es posible emplear las

trampas de moscas eléctricas que es imposible

dar recomendaciones exactas para cubrir todas las

situaciones. Los principios generales que se detallan

a continuación se dan sabiendo que algunos tomados

individualmente pueden aparentemente contradecirse.

Los usuarios deben adoptar los que mejor se ajustan a

sus necesidades o pedir asesoramiento a un experto.

Como regla general:

• Las trampas de moscas eléctricas deben

colocarse donde menos competencia de otras

fuentes de luz exista, por lo que no se deben

poner al lado de ventanas.

• En áreas de preparación de alimentos, colocar

los aparatos junto a, pero no directamente

encima de, las supercies de preparación

-preferiblemente para mantener las moscas

fuera de esas áreas.

• Es de observar que las moscas tienden a

congregarse, por lo que si es posible conviene

colocar la trampa de moscas en los lugares

donde se congregan.

• Colocar los aparatos en posiciones donde

intercepten los principales puntos de entrada de

insectos, normalmente las puertas y ventanas.

En bares y restaurantes es más probable que

las moscas entren por la puerta de atrás que

por la de delante, puesto que normalmente los

cubos de basura se guardan junto a las puertas

traseras.

• Colocar el mata-insectos en lugares que resulten

convenientes para poder cambiar las tablas

adhesivas. En el caso de que sea un aparato para

colgar, asegurarse de colgarlo fuera del alcance

de personas o vehículos que hagan uso del lugar.

• Colocar las unidades donde puedan ser

alcanzadas con comodidad y no ponerlas

encima de maquinaria donde sea difícil acceder

a ellas.

COBERTURA

El área de atracción de moscas, o cobertura, viene

especicado con las instrucciones para cada modelo.

Se debe tener en cuenta que cuanto más alto el

nivel de luz en el área circundante, más aparatos se

podrían necesitar para una supercie determinada.

INSTALACION

PestWest ofrece modelos que se pueden jar en la

pared y modelos que se pueden colgar. Los modelos

que se colocan en la pared vienen con un soporte

que se ja a la pared con los tacos y tornillos que

se suministran con ellos. Alternativamente se puede

jar utilizando las ranuras que se encuentran en la

parte posterior del aparato. Quite la tabla adhesiva

y marque la posición de la ranura utilizando el

aparato como plantilla. Los modelos que se cuelgan

llevan asas para ponerlos colgantes. Por razones de

seguridad PestWest recomienda que cada cadena

colgante (no vienen con el aparato) sea de material

resistente a la corrosión y sea capaz de aguantar por

lo menos 15 kg cada una. En ambientes húmedos o

corrosivos únicamente se deben emplear cadenas con

los eslabones soldados. Para facilitar las operaciones

de mantenimiento se recomienda que la cadena

lleve un clip, que sea capaz de soportar 15 kg, para

conectarla al asa del aparato. Las unidades llevan

un cable de 2 metros que se conecta a una toma de

220-240V 50/60Hz. Algunos modelos diseñados

para quedar colocados permanentemente llevan un

conector para que se puedan conectar directamente a

la red eléctrica. (El Chameleon Restaurant solamente).

Si es necesario alargar el cable, esta operación la

debe hacer un electricista competente. Asegurarse

de que, una vez instalado, el cable quede bien

sujeto. Antes de instalar cualquier aparato PestWest

asegurarse de quitar todo el embalaje.

Chameleon Restaurant

a) Soltar las dos tuercas M3 en la parte superior

interior de la tapa delantera lo suciente como para

permitir quitar la tapa del cuerpo del aparato. (No

es necesario volver a apretar estas tuercas después

de la instalación puesto que ello facilitará cambiar

las tablas adhesivas durante las operaciones de

mantenimiento).

b) Fijación del aparato a la pared: Elegir la posición

óptima para colocar la unidad siguiendo los consejos

dados - ver “Colocación”. Empleando el cuerpo

del aparato como plantilla marcar los dos puntos

de jación sobre la supercie sobre la que se va a

montar. Empleando los tacos y tornillos suministrados

jar el cuerpo del aparato.

NB: En el caso de colgarse en pared hueca de yeso o

parecida emplear los aparejos apropiados para que

quede bien jado.

c) El Chameleon Restaurant viene con el cable

eléctrico acoplado directamente al lateral derecho

del aparato. Es posible sin embargo conectar el

aparato al suministro eléctrico por la parte posterior.

Si se emplea esta opción se debe desconectar del

cable del conector en el interior de la unidad. Ver las

instrucciones a continuación.

NO SE DEBE BAJO NINGUNA

CIRCUNSTANCIA DEJAR EL APARATO

CONECTADO CUANDO SE CONECTA

DIRECTAMENTE A LA RED CON

CABLEADO ALTERNATIVO.

Si el aparato se va a conectar directamente a una

terminal eléctrica existente, proceder de la siguiente

manera: Quitar la tapa delantera. Quitar los dos

tornillos M4 de 12mm que sujetan al cuerpo de la

unidad la tapa que cubre los componentes interiores.

Quitar la tapa sacándola de las orejuelas inferiores.

Quedará expuesto el bloque conector triple que

está colocado a la izquierda del agujero central.

Conectar la red al aparato de la manera apropiada

asegurándose el aislamiento de la corriente.

L = MARRON (CON CORRIENTE)

E = VERDE/AMARILLO O CABLE PELADO

(TIERRA)

N = AZUL (NEUTRO)

Volver a poner la tapa que cubre los componentes

interiores. Volver a colocar la tapa delantera. Darle la

corriente y accionar el interruptor.

Chameleon 1 x 2

Este aparato está diseñado para poder colgarse de la

pared, el soporte se engancha debajo del labio inferior

de la tapa. Colocación en la pared: seleccionar el lugar

óptimo para la trampa siguiendo las indicaciones

dadas (referirse a la sección sobre “Colocación”).

Emplear el soporte como plantilla para marcar los

dos puntos de jación sobre la supercie en la que se

va a colocar el aparato, asegurándose de que dicho

soporte quede nivelado. Usar los tacos y tornillos que

se adjuntan para jar el soporte mirando que el labio

de montaje quede en la parte superior.

NB: Si la pared es delgada o débil, buscarse los

anclajes apropiados para que el aparato quede

seguro. Colocar el 1 x 2 sobre el soporte viendo que

éste quede debajo del labio inferior de la tapa. Fijar el

cable eléctrico a la pared u otra supercie antes de

conectarlo a la corriente. Una vez que se ha instalado

el aparato será necesario quitar el papel protector

que lleva la tabla adhesiva para dejar expuesta la

supercie con pegamento.

Chameleon 2x2

NB: ASEGURARSE ANTES DE INSTALAR EL

APARATO QUE LA SUPERFICIE DE LA

QUE SE VA A COLGAR ES CAPAZ DE

SOPORTAR SU PESO.

Para colgar el aparato necesitará dos cadenas de

suciente longitud para la situación en cuestión (no

vienen suministradas con el aparato). Estas cadenas

deben poder soportar por lo menos 15 kg cada una.

Para facilitar las operaciones de mantenimiento se

recomienda que las cadenas lleven clips para

conectarla al asa del aparato. Asegurarse de que

los clips también sean capaces de soportar 15

kg de peso. Después de haber seleccionado la

posición óptima para el aparato siguiendo las

recomendaciones dadas (ver “Colocación), jar las

cadenas a la supercie de la que se va a colgar. Pasar

los clips o las cadenas por los soportes colocados

a ambos lados de la tapa, asegurándose de que la

unidad quede nivelada. Una vez que la unidad está

instalada deberá quitar el papel protector de las tablas

adhesivas para que quede expuesta la supercie que

lleva el pegamento.

PRECAUCIONES

Todas las trampas de PestWest son aparatos de Clase

I totalmente aislados eléctricamente, sin embargo se

deben tomar las siguientes precauciones:

• No instalar los aparatos donde puedan darse

concentraciones peligrosas de gases o polvos

inamables.

• Asegurarse de que el aparato está conectado

do a tierra.

Trampa de moscas Chameleon (incluyendo el 2x2 y el Restaurant)

INSTRUCCIONES. POR FAVOR APAGUE EL APARATO ANTES DE HACERLE MANTENIMIENTO

• No trabajar con la unidad mientras esté

conectada a la corriente.

• Asegurarse de que los operarios tienen una

plataforma adecuada y segura cuando están

trabajando con estas máquinas.

• No permitir que la tabla adhesiva se llene

demasiado con insectos muertos. Cambiar las

tablas a intervalos regulares según las capturas

o por lo menos cada seis a ocho semanas.

• Las trampas para insectos de PestWest están

diseñadas para ser empleadas en interiores y

no están impermeabilizadas. Si se emplean en

exteriores, se debe hacer únicamente en áreas

secas y en una posición donde el aparato y

todas las conexiones eléctricas estén protegidas

de la lluvia y la humedad.

CAMBIO DE LAS TABLAS ADHESIVAS

SIEMPRE APAGAR LA MAQUINA ANTES DE

HACERLE MANTENIMIENTO.

Debido a la contaminación de los insectos las tablas

pegajosas deben cambiarse cuando estén llenas o

por lo menos cada seis a ocho semanas. Todos los

aparatos de la gama Chameleon emplean las mismas

tablas.

Chameleon Restaurant (ver la gura 1)

Quitar la tabla usada sacándola de la tapa del aparato.

Para mayor conveniencia

y en lugares donde el

Chameleon Restaurant

está instalado cerca de

techos etc, la tapa frontal

se puede bascular sobre

los enganches inferiores.

Esto se hace empujando

la tapa hacia arriba unos

15mm y permitiendo que

bascule hacia delante

y hacia abajo. Se debe tener cuidado cuando la tapa

pasa del nivel horizontal porque la tabla adhesiva vieja

puede caerse. Quitar el papel protector de la tabla

nueva empleando un solo movimiento rápido, si no se

hace así puede que el papel no se despegue. Si ocurre

esto volver a pegar la parte despegada y repetir el

proceso. Colocar la tabla nueva debajo de las guías

con la parte pegajosa hacia el tubo. Volver a subir la

tapa frontal en el caso de haberla bajado, teniendo

cuidado de que la tuercas superiores queden bien

colocadas en las ranuras a ambas partes del aparato.

El cambio está ahora completo.

Chameleon 1 x 2 (ver la gura 2)

Quitar la bandeja inferior tirando de la manilla

plateada que se encuentra en un lado. Sacar la

tabla adhesiva estirando hacia abajo. Quitar el papel

protector de la tabla nueva siguiendo las instrucciones

dadas anteriormente y, asegurándose de que el lado

pegajoso quede hacia los tubos, deslizarla hasta que

quede colocada debajo de los clips de retención.

Volver a colocar la bandeja jándola por un lado en

los salientes correspondientes y tirando de la manilla

plateada para jarla en el otro. Se oirá un “click”

cuando el tirador quede puesto en el agujero de

retención que se encuentra en el cuerpo del aparato.

La operación ha quedado concluida.

Chameleon 2x2 (ver la gura 2)

El procedimiento es el mismo que para el Chameleon

1 x 2 excepto que el 2 x 2 lleva dos tablas adhesivas.

Se debe cambiar ambas al mismo tiempo.

MANTENIMIENTO

Para mantener la apariencia atractiva de estas

unidades se deben limpiar tantas veces como sea

necesario. Emplear un trapo humedecido con agua y

detergente o un limpiador de marca. No usar trapos

o limpiadores abrasivos. Cambiar las tablas en las

trampas cuando estén llenas o por lo menos cada

6-8 semanas. Se deben cambiar los tubos UV por lo

menos una vez al año - preferiblemente después del

invierno cuando se inicia la mayor actividad voladora

de los insectos.

TUBOS

Los tubos son de máxima atracción para los insectos

voladores cuando tienen menos de un año. Esto es

debido a que la luz UV emitida por los tubos en la

longitud de onda de 350-375 nanómetros disminuye

con el uso. La luz en esta longitud de onda es invisible

para el ojo humano. La luz de color azul/violeta

que podemos ver no es nada representativa de las

emisiones de luz ultravioleta. El encendido y apagado

diario de los tubos resulta en una pérdida todavía más

rápida de la emisión efectiva de la luz UV.

ES POR LO TANTO MAS EFECTIVO DEJAR LOS TUBOS

ENCENDIDOS CONTINUAMENTE Y CAMBIARLOS POR

LO MENOS UNA VEZ AL AÑO - PREFERIBLEMENTE

DESPUES DEL INVIERNO CUANDO SE INICIA LA MAYOR

ACTIVIDAD VOLADORA DE LOS INSECTOS.

Los aparatos de PestWest vienen con tubos

inastillables de fábrica. Los tubos inastillables están

diseñados para ser empleados en zonas de exclusión

de vidrio. La cubierta protectora que llevan nuestros

tubos es de la mayor calidad disponible, empleando

un material que tolera tanto la luz UV como la

temperatura de trabajo y al mismo tiempo permitiendo

altas emisiones de luz de la longitud de onda crítica

de 350nm. Se deben emplear repuestos del mismo

desempeño. Los aparatos de la gama Chameleon de

PestWest, a excepción del Chameleon Restaurant,

llevan la revolucionaria pantalla ‘Reectobakt’®

(patentada). La pantalla ‘Reectobakt’®(patentada)

es una inovación introducida por PestWest Electronics

para potenciar a sus trampas de moscas de tabla

adhesiva. Estos aparatos utilizan adhesivos modernos

que son muchos más estables y fáciles de usar que

los adhesivos blandos de antes. Sin embargo este tipo

de adhesivo tiene una característica indeseable, su

tendencia a curarse o endurecerse bajo los efectos

de la luz ultravioleta. Esto tiene el resultado de que

las tablas progresivamente pierden su capacidad de

atrapar y retener a los insectos. Por lo tanto, con el

transcurso del tiempo, las especies más grandes, y

más tarde las más pequeñas pueden despegarse.

La pantalla ‘Reectobakt®es simplemente una

pantalla colocada directamente entre la fuente de

luz ultravioleta y la tabla adhesiva. De esta manera

se reduce la cantidad de luz UV que incide sobre la

tabla y se prolonga la vida del adhesivo. Mientras

que el tiempo de reposición de las tablas de seis

a ocho semanas se mantiene igual, la vida útil del

adhesivo se ve potenciada para una gran variedad de

insectos. Tanto si cambia los tubos cada año y vuelve

a utilizar las pantallas como si las está colocando por

primera vez, la manera de colocarlas es la misma.

Es importante que cuando vuelva a colocar los tubos

las pantallas queden puestas entre el tubo y la tabla

adhesiva.

CAMBIO DE LOS TUBOS DE LUZ UV

El tipo de tubo en todos los modelos es el QUANTUM

BL TUB15W490

Chameleon Restaurant

Sujetar el tubo y rotarlo en cualquier dirección - 90o.

Después de oir 2 “clicks” se puede deslizar el tubo

para sacarlo del portatubos. Para colocar el tubo

nuevo se invierte el procedimiento anterior.

Chameleon 1 x 2 y Chameleon 2 x 2

Cambio de los tubos de luz UV

El procedimiento para cambiar los tubos es muy parecido

para ambos modelos, sólo que en el Chameleon 1x2 la

reja bascula hacia abajo y en el Chameleon 2x2 la reja

bascula hacia arriba. El procedimiento en el Chameleon

2 x 2 tiene que repetirse en los dos lados. Se accede a

los tubos UV abriendo la reja protectora cromada que se

encuentra en el frontal del aparato. La reja bascula sobre

las ranuras situadas en cada lado hacia abajo para el

Chameleon 1x2 y hacia arriba para el Chameleon 2x2.

Para abrir la reja protectora primero quite la bandeja

tal como se indica en la sección sobre “Cambio de las

tablas adhesivas”. Sujete el aparato y cogiendo la parte

central de la reja protectora empujarla hacia arriba (hacia

abajo para el Chameleon 2x2) hacia la parte superior

(parte inferior para el Chamelon 2x2) de las ranuras que

la sujetan al cuerpo del aparato. Estas ranuras están

abiertas para permitir que la parte superior de la reja

protectora quede liberada, y que la reja pueda bascular

sucientemente para dar acceso a los tubos. Agarre y

rote cada tubo en 90º hasta que se oyen 2 “clicks”. A

continuación se puede sacar el tubo deslizándolo de

los portatubos. Antes de colocar los tubos nuevos siga

las instrucciones sobre la colocación de la pantalla

‘Reectobakt®. Coloque los tubos nuevos invirtiendo el

proceso anterior. Cuando se vuelven a colocar las rejas

protectoras y la bandeja, asegúrese de que queden

correctamente jados en el cuerpo del aparato.

La colocación de la pantalla ‘Reectobakt®

(ver la gura 3)

Se debe seguir el siguiente procedimiento para cambiar

los tubos de su aparato. Sacar los tubos viejos. Retirar

la pantalla ‘Reectobakt®del tubo con cuidado. (Está

colocada a presión sobre la circunferencia del tubo).

Coger el tubo nuevo y alinear los dos cantos delanteros

de la pantalla ‘Reectobakt®con los dos pares de

contactos situados en los extremos del tubo. Asegurarse

de que la pantalla está colocada centralmente para que

quede equidistante de los extremos del tubo. Empujar la

pantalla con cuidado hasta que quede en contacto con

la supercie del tubo en toda su longitud. La pantalla se

queda agarrada y permanece en su sitio. Volver a colocar

el tubo en el porta-lámparas y a continuación girarlo 90o

(un cuarto de vuelta o dos clicks del portalámparas). De

esta manera la pantalla debe quedar posicionada en la

parte de atrás del tubo protegiendo a la tabla adhesiva

de la luz.

* El fabricante se reserva el derecho de cambiar las

especicaciones de los modelos sin previo aviso.

FIG 2

2x2 1x2 2x2

FIG 1

FIG 3. La colocación de la pantalla Reectobakt®

Notice d’instructions pour les désinsectiseurs de la gamme Chameleon

(MODÈLES 1X2, 2X2 ET APPLIQUE) DÉBRANCHER IMPÉRATIVEMENT L’APPAREIL AVANT SA MAINTENANCE

DESCRIPTION DU PRODUIT

Les appareils PestWest de la gamme Chameleon

utilisent des matériaux de très haute qualité. La

carrosserie est en acier électrozingué, laqué blanc

ou beige magnolia, par électrodéposition d’une

poudre de polyester. Dans le cas d’une version inox,

la carrosserie est en acier inoxydable de norme AISI

304. Les grilles, protégeant d’un contact éventuel de

la main avec les plaques de glu, sont en acier chromé.

Tous les appareils sont équipés de tubes UV de type

Quantum BL. Tous les modèles sont garantis 3 ans

(hors tubes UV et starters).

RETRAIT DU MATÉRIEL D’EMBALLAGE

Chaque modèle est inspecté et emballé avec soin

avant de quitter nos locaux. A la réception de

l’appareil, vérier que le carton d’emballage extérieur

ne porte pas de traces évidentes de dégradations

durant le transport. Extraire l’appareil en prenant soin

de retirer tous les éléments d’emballage.

MODE DE FONCTIONNEMENT

Le principe des désinsectiseurs Chameleon repose

sur l’attraction exercée par la lumière UV sur les

insectes volants. Les insectes attirés pénètrent dans

l’appareil, puis sont neutralisés sur une plaque de

glu située à proximité des tubes. Les insectes étant

toujours actifs la nuit, les désinsectiseurs doivent

fonctionner continuellement, 24 heures par jour (et ce

d’autant plus que la compétition des autres sources

lumineuses est alors faible).

POSITIONNEMENT

Les nombreuses possibilités d’emplacement pour

un désinsectiseur rendent difcile l’établissement

d’une série de recommandations qui couvriraient

toutes les situations. Toutefois, une liste exhaustive

des principaux paramètres, au demeurant bien

souvent inconciliables, devrait permettre d’effectuer

le meilleur choix par rapport à un cas précis. En cas

de difcultés, l’aide d’un spécialiste pourrait s’avérer

déterminante. De manière générale:

• Le désinsectiseur ne devrait pas être situé en

face ou près d’une fenêtre d’où provient la

lumière du jour mais dans un endroit le plus

sombre possible.

• Le désinsectiseur devrait se trouver près des

zones de préparation des aliments mais pas

directement au-dessus. Il doit éloigner les

insectes des aliments et ne pas les attirer vers

ces derniers.

• Observer les zones de regroupement des

insectes et placer l’appareil à proximité.

• L’appareil devrait être placé en position

d’interception entre les zones où se trouvent

les aliments et celles où les mouches sont

susceptibles de pénétrer, c’est-à-dire près

des portes et fenêtres ouvertes sur l’extérieur,

notamment en cas de présence de conteneurs à

déchets. Attention toutefois à ne pas attirer les

insectes de l’extérieur vers l’intérieur du local.

• Placer l’appareil à un endroit accessible pour

faciliter le changement périodique des plaques

de glu et autres opérations de maintenance. Si

l’appareil est suspendu, placer le hors d’atteinte

de possibles tracs (chariot élévateur par

exemple).

INSTALLATION

La Société PestWest offre différents modèles

permettant trois types de positionnement: au mur,

suspendu ou simplement posé sur une surface

horizontale. Les modèles muraux sont livrés avec les

éléments nécessaires pour leur installation (support

de montage, vis et chevilles inclus). L’appareil peut

aussi être installé au mur en utilisant les trous de

serrure situés sur sa partie arrière. Retirer la plaque

de glu et se servir de l’appareil comme gabarit

pour marquer les 2 points de xation. Le modèle

Chameleon 2x2 possède des anneaux de suspension

permettant son installation. Un support sur pied,

disponible en option, permet de placer le modèle

Chameleon 1x2 sur une surface plane. Chaque

appareil est livré avec un cordon d’alimentation

secteur de deux mètres. Toutefois, s’il s’avère

nécessaire de rallonger ce cordon, il convient de faire

appel à un électricien compétent. Tous les appareils

fonctionnent sur secteur 220-240V 50/60Hz.

Chameleon Applique

Déserrer légèrement les deux écrous M3 situés

de chaque côté de la partie supérieure interne de

l’appareil an de pouvoir retirer le couvercle du corps

de l’appareil (il est inutile de reserrer ces écrous après

installation puisqu’ils autorisent alors le basculement

du couvercle facilitant le changement de la plaque

de glu). Dégager le couvercle en le soulevant vers

le haut, puis en le ramenant vers soi. Le meilleur

emplacement pour l’appareil ayant été déni (voir

paragraphe positionnement), utiliser le corps de

l’Applique pour marquer les trois points de xation sur

la surface choisie. Les points de xation sont l’orice

du milieu et les deux orices latéraux supérieurs.

Installer le corps de l’Applique à l’aide des vis et

chevilles fournies. Replacer le couvercle, brancher

la che électrique et allumer l’interrupteur. Note: il

est possible de brancher directement l’appareil par

l’arrière, sur un câble existant, an de masquer la

connexion électrique pour plus de discrétion. Prendre

bien soin de déconnecter la source de courant allant

vers le câble existant avant d’entreprendre toute

opération. Retirer le câble d’alimentation secteur

de l’Applique. Pour cela, retirer le couvercle puis

dévisser les deux vis M4 cruciformes de 12mm qui

maintiennent le couvercle du boîtier électrique de

l’appareil. Déloger le couvercle du boîtier électrique.

L’accès à la barrette de connexion est maintenant

possible. Remplacer les connexions électriques

du câble secteur fourni par celles du câble de

l’installation existante.

L = brun (phase)

E = jaune et vert (terre)

N = bleu (neutre)

Replacer le couvercle du boîtier électrique, puis

celui de l’appareil lui-même. Lorsque l’appareil

est en position, ne pas oublier de retirer le papier

adhésif protecteur de la plaque de glu (se reporter

au paragraphe “changement de la plaque de

glu”). Brancher l’installation existante et allumer

l’interrupteur.

Chameleon 1x2

Ce modèle est conçu pour une utilisation murale,

l’appareil s’accroche simplement sur un support

prévu à cet effet. Il peut également être placé sur

une surface plane par le biais d’un support sur pied,

disponible en option. Pour installer le Chameleon

1x2 au mur, procéder comme suit. Le meilleur

emplacement pour l’appareil ayant été déni (voir

paragraphe positionnement), utiliser le support pour

marquer les deux points de xation sur la surface

choisie. Installer le support, le rebord pointant vers

le haut, à l’aide des vis et chevilles fournies. Vérier

que le support soit bien à l’horizontal et fermement

attaché, de façon à permettre une xation sûre en

rapport avec le poids du Chameleon. Accrocher

la partie supérieure arrière de l’appareil sur le

support en le faisant reposer sur ce dernier. Mettre

le câble d’alimentation secteur bien en place avant

de brancher. Lorsque l’appareil est en position, ne

pas oublier de retirer le papier adhésif protecteur

de la plaque de glu (se reporter au paragraphe

“changement de la plaque de glu”).

Chameleon 2x2

Le meilleur emplacement pour suspendre l’appareil

ayant été déni (voir paragraphe positionnement),

relier les chaînes au point de suspension choisi.

Pour des raisons de sécurité, PestWest recommande

l’emploi de chaînes (non fournies) capables de

supporter le double du poids de l’appareil. Ces

chaînes devraient être en acier inoxydable en

présence d’ambiance humide ou corrosive. An de

faciliter la maintenance, il est préférable de les relier à

l’appareil par le biais de mousquetons permettant de

le détacher rapidement. Chacun des mousquetons doit

également pouvoir supporter le double du poids de

l’appareil. Accrocher ces chaînes aux deux anneaux

de xation situés sur la partie supérieure de l’appareil.

Vérier que l’appareil est convenablement suspendu.

Lorsque l’appareil est en position, ne pas oublier de

retirer le papier adhésif protecteur de la plaque de glu

(se reporter au paragraphe “changement de la plaque

de glu”). Brancher l’appareil.

SÉCURITÉ

Tous les désinsectiseurs de la gamme Chameleon

sont entièrement isolés d’un point de vue électrique

(appareils électriques appartenant à la Classe 1).

Cependant, certaines précautions doivent être prises:

• Ne pas installer à proximité d’une zone pouvant

présenter une dangereuse concentration de gaz

inammables ou de poussières.

• Ne pas utiliser à l’extérieur sauf dans un

endroit couvert où l’appareil et les connections

électriques sont protégés de la pluie et de

l’humidité.

• Eviter de manipuler l’appareil lorsqu’il est

toujours sous tension.

• S’assurer que l’opérateur dispose d’une position

sûre et adaptée lorsqu’il intervient sur le

désinsectiseur.

• Vérier que l’appareil est convenablement mis

à la terre.

MAINTENANCE

Un entretien simple mais régulier permet de conserver

l’aspect esthétique des appareils. Pour cela, essuyer

le corps de l’appareil avec un chiffon humide et

un détergent doux. Ne pas utiliser d’abrasif. Les

plaques de glu doivent être changées au moins

une fois tous les deux mois, pour des raisons

d’hygiène, ou dès qu’elles sont pleines. Les tubes

UV doivent être remplacés au moins une fois par an.

Utiliser impérativement des plaques PestWest de

types BOACHA850 et des tubes UV Quantum BL de

références TUB15W490.

Notice d’instructions pour les désinsectiseurs de la gamme Chameleon

(MODÈLES 1X2, 2X2 ET APPLIQUE) DÉBRANCHER IMPÉRATIVEMENT L’APPAREIL AVANT SA MAINTENANCE

CHANGEMENT DE LA PLAQUE DE GLU

Retirer toujours le papier adhésif protecteur de la

nouvelle plaque de glu d’un mouvement sec et

ininterrompu, sinon il pourrait rester collé fermement.

Si cela se produit, remettre le papier adhésif en place

et recommencer l’opération. L’intégralité de la gamme

Chameleon utilise le même type de plaque de glu.

Chameleon Applique (g. 1)

Extraire la plaque de glu de l’appareil en la retirant

simplement hors du couvercle. Pour bénécier

d’un accès plus

commode dans certains

cas, le couvercle peut

être basculé vers le

bas. Pour cela, soulever

le couvercle de 15mm

environ de façon à

pouvoir le basculer vers

soi puis vers le bas.

Noter bien que lorsque

le couvercle est incliné en deçà de l’horizontale, la

plaque de glu peut glisser hors de celui-ci. Retirer le

papier adhésif de la nouvelle plaque de glu. Insérer

les bordures latérales de la nouvelle plaque de glu

sous les glissières du couvercle, la face collante en

opposition par rapport au tube. Replacer le

couvercle s’il a été basculé. Vérier que le couvercle

repose bien dans les deux orices latéraux supérieurs

Chameleon 1x2 et 2x2 (voir gure 2)

La procédure est la même pour les deux modèles,

sauf qu’il y a deux plaques à changer au lieu d’une

dans le cas du Chameleon 2x2. Retirer la base de

l’appareil. Pour cela, maintenir tiré l’embout argenté

situé sur le côté de la base, de façon à pouvoir la

détacher. Extraire la plaque de glu usagée en la tirant

vers le bas. Enlever le papier adhésif de la nouvelle

plaque et l’insérer dans l’appareil en la plaçant sous

les glissières latérales, la partie collante face aux

tubes, jusqu’à la bloquer sous les deux attaches

situées sous le haut du châssis. Replacer la base de

l’appareil. Pour cela, insérer le téton de la base dans

l’orice prévu, puis maintenir tiré l’embout argenté

et le relâcher lorsque la base est en place. Un déclic

indique si l’embout est bien en place dans l’orice

prévu sur le corps de l’appareil.

CHANGEMENT DES TUBES UV

Les tubes UV attirent davantage les insectes lorsqu’ils

fonctionnent depuis moins d’un an. En effet, ils

possèdent un revêtement interne qui se détériore

progressivement durant leur utilisation entraînant une

diminution constante de la lumière UV. Cette lumière

d’une longueur d’onde d’environ 350 nanomètres est

invisible pour l’homme. La lumière bleue également

émise n’a aucun rôle déterminant dans l’attraction et

n’est nullement représentative du niveau d’émission

de la lumière UV. Le fait d’éteindre et d’allumer

l’appareil accentue encore l’inévitable réduction

de la lumière UV attractive. Pour ces raisons, il est

essentiel de laisser l’appareil branché continuellement

et de changer les tubes au moins une fois par an, de

préférence au début de la période de forte activité des

insectes (avril - mai). PestWest propose une très large

gamme de tubes standards et protégés (gainés). Les

tubes gainés sont destinés aux zones où la présence

de bris de verre n’est pas tolérée. Le revêtement

appliqué sur nos tubes est de la plus haute qualité

actuellement disponible. Le matériau utilisé permet

une excellente diffusion de la lumière UV attractive

tout en résistant parfaitement à une température

élevée. La totalité de la gamme Chameleon utilise le

même type de tube, de référence TUB15W490(SH).

Les tubes des modèles de la gamme Chameleon

(sauf Chameleon Applique) sont équipés de série du

révolutionaire bouclier de protection Reectobakt®. Le

Reectobakt®(invention brevetée) est une innovation

introduite par la Société PestWest pour améliorer les

performances des plaques de glu équipant sa gamme

de désinsectiseurs UV. Ces appareils utilisent déjà les

plaques de la dernière génération avec une glu offrant

une plus grande stabilité et une plus grande facilité

d’usage que précédemment. Cependant, ces glus

présentent toujours une indésirable tendance à se

durcir sous l’action de la lumière UV. Ceci a pour effet

de réduire progressivement l’aptitude de la plaque de

glu à piéger les insectes. Ainsi, après un certain temps

d’utilisation, les insectes volants les plus puissants

et par la suite les autres espèces peuvent parfois

parvenir à s’extraire du piège. Le Reectobakt®joue

simplement un rôle d’écran, placé directement entre

la source d’émission de la lumière UV et la plaque de

glu. Il permet de réduire la quantité de rayonnements

UV atteignant la plaque et de ce fait, d’augmenter

de manière signicative la durée de vie de la glu.

La fréquence de changement recommandée pour la

plaque reste toujours de deux mois, mais l’efcacité

de la glu est fortement accrue pour de nombreuses

espèces d’insectes.

Chameleon Applique

Tourner le tube de 90°, soit deux déclics, dans l’un ou

l’autre sens. Retirer le tube par le haut de l’appareil. Insérer

le nouveau tube et le tourner de 90°, soit deux déclics.

Chameleon 1x2 et 2x2

La procédure est similaire pour les deux modèles.

Toutefois, pour le Chameleon 1x2 la partie inférieure

de la grille de protection pivote, tandis que pour le

Chameleon 2x2 il s’agit de la partie supérieure de la

grille de protection. Dans le cas du Chameleon 2x2, il

faut changer les tubes des deux côtés de l’appareil.

Retirer la base de l’appareil. Pousser la grille vers le

haut, puis la rabattre vers soi de façon à avoir accès

aux tubes dans le cas du Chameleon 1x2. Pour le

Chameleon 2x2, pousser la grille vers le haut et la

soulever par le bas . Tourner les tubes de 90°, puis

les retirer vers soi. Insérer les nouveaux tubes et les

tourner de 90°, soit deux déclics par tube. Replacer la

grille et la base de l’appareil.

Mise en place du Reectobakt® (g. 3)

Il est primordial, qu’après la réinsertion du tube dans

l’appareil, le bouclier soit placé directement entre la source

d’émission du rayonnement UV et la plaque de glu.

Procédure d’installation :

Retirer le(s) tube(s) usagé(s) de l’appareil. Retirer avec

soin le bouclier du tube (il est simplement emboîté

sur celui-ci). Prendre le nouveau tube et ajuster le

Reectobakt®de manière à ce que les extrémités du

demi cercle du bouclier soit parallèles aux broches

du tube. Aligner horizontalement le bouclier de

manière centrale par rapport au tube (équidistance

entre les extrémités du bouclier et celles du tube).

Fixer l’intégralité du bouclier sur le tube. Il doit

être fermement en position. Replacer le tube dans

l’appareil en le tournant de 90°. Le bouclier doit alors

être positionné à l’arrière du tube, faisant écran entre

la source d’émission UV et la plaque de glu. Manipuler

le bouclier avec précaution. Ces dimensions ont été

étudiées an qu’il s’emboîte avec précision sur le

tube.

CARACTÉRISTIQUES GÉNÉRALES

Chameleon Applique

Puissance du tube 15 Watt

Zone d’attraction nominale 40m2 environ

Dimensions L x P x H 47x17x21cm

Poids 3,7 Kg

Chameleon 1x2

Puissance des tubes 2 x 15 Watt

Zone d’attraction nominale 90m2 environ

Dimensions L x P x H 48,5x6,5x31,5cm

Poids 4,3 Kg

Chameleon 2x2

Puissance des tubes 4 x 15 Watt

Zone d’attraction nominale 180m2 environ

Dimensions L x P x H 48,5x12,5x31,5cm

Poids 6,0 Kg

* Le fabricant se réserve le droit de modier

les caractéristiques des appareils sans

notication préalable.

FIG 1

FIG 2. Mise en place du Reectobakt®

FIG 5

1x2 2x2

FIG 4FIG 3 2x2

Serie Chameleon (1x2, 2x2 and e Uplight)

ISTRUZIONI PER L’USO E MANUTENZIONE SI PREGA DI SPEGNERE L’UNITA’ PRIMA DI REVISIONARLA

DISIMBALLARE L’UNITA’

Ogni unità viene accuratamente ispezionata e

imballata prima di uscire dallo stabilimento PestWest.

Prima di aprire il cartone esterno, esaminare eventuali

danni causati dal trasporto. Quindi togliere l’unità dal

cartone e prestare particolare attenzione a rimuovere

tutti i materiali utilizzati per l’imballo, prima di

installarla. Tutte le unità PestWest sono garantite 3

anni (esclusi i tubi, gli starter e le piastre collanti).

MODO D’IMPIEGO

Le trappole elettriche per insetti volanti operano sul

principio che la maggior parte degli insetti volanti

sono attratti dalla luce, appartenente in particolare

alla ne dello spettro di luce ultravioletta. L’efcienza

di una trappola può essere condizionata da altre

sorgenti di luce competitive, particolarmente dalla

luce solare (vedi “Posizionamento”). Siccome gli

insetti sono ancora attivi e volano di notte (quando la

competizione d’altre sorgenti di luce è normalmente

più bassa), le trappole devono essere lasciate operare

continuamente, cioè 24 ore al giorno.

POSIZIONAMENTO

Ci sono così tante possibili installazioni delle trappole

per mosche che è impossibile dare un insieme di

raccomandazioni per coprire tutte le richieste o le

situazioni. Queste linee guida generali sono fornite

ben sapendo che alcune di loro apparentemente sono

in conitto con altre. L’utilizzatore adotterà quelle

che meglio soddisfano le necessità, oppure chiederà

consiglio ad un esperto. Come regola generale:

• Le trappole elettriche per insetti volanti devono

essere posizionate in modo da rendere minima

la competizione d’altre sorgenti luminose, e

perciò non montarle adiacenti alle nestre.

• Nelle aree di preparazione, installare la trappola

vicino ma non direttamente sopra ad alimenti

esposti o a superci dove sono preparati

(preferibilmente per attirare gli insetti lontano

dalle aree di preparazione degli alimenti).

• Osservare dove gli insetti tendono ad aggregarsi

e se possibile mettere la trappola in queste zone

o in loro prossimità.

• Posizionare la trappola in posizione tale da

intercettare gli insetti volanti dai loro principali

punti d’entrata - normalmente porte e/o

nestre. Normalmente nei locali di distribuzione,

gli insetti più facilmente entrano dalla porta

posteriore piuttosto che da quella principale,

perché questo è il luogo ove sono custoditi i

riuti ed i resti di cucina.

• Installare la trappola in modo da facilitare

il cambio delle piastre collanti, e in caso di

montaggio a sospensione, ad un’altezza tale

da non essere d’intralcio al movimento delle

persone o dei carrelli.

• Posizionare le unità dove possono essere

facilmente raggiunte e non sopra macchinari in

funzione dove l’accesso può essere difcoltoso

o pericoloso.

INSTALLAZIONE

La PestWest offre una scelta di modelli per il

montaggio a parete, sospeso o con supporti per

l’appoggio su supercie orizzontale. Le unità per

il montaggio a parete sono fornite con una piastra

posteriore o staffe per il ssaggio al muro (viti e

tasselli sono forniti con le unità). In alternativa il

ssaggio può essere effettuato utilizzando il foro

presente nel retro dell’unità, rimuovere la piastra

collante e segnare la posizione del foro sulla parete.

NB: se il muro è di cartongesso è consigliabile

utilizzare ssaggi appropriati. Le unità da sospensione

hanno appositi anelli sulla parte superiore. Per ragioni

di sicurezza, la

PestWest raccomanda che per ogni unità a

sospensione, ogni catena d’aggancio (non fornita)

debba essere di materiale non soggetto a corrosione

e capace di sostenere almeno 15 kg. In ambienti

corrosivi o umidi devono essere utilizzate soltanto

catene saldate. Per ragioni di facilità di manutenzione

si raccomanda che le catene siano ssate all’unità

tramite dei moschettoni a molla anch’essi capaci

di sostenere almeno 15 kg. Per il modello 1x2 è ora

disponibile anche un supporto per superci orizzontali.

Le unità sono fornite con un cavo elettrico di 2 metri

ed operano a 220-240V 50/60Hz. Alcuni modelli

realizzati per installazioni permanenti vengono forniti

con una morsettiera a tre vie per la connessione

diretta (solo Uplight). Se è necessario allungare il cavo

elettrico o rimuovere la spina pressofusa occorre

rivolgersi ad un elettricista qualicato. Connettere il

cablaggio all’unità in modo appropriato, assicurandosi

che sia isolato l’impianto elettrico e che il cavo

dell’unità sia collegato nel seguente modo:

L=MARRONE (FASE), E=GIALLO/VERDE

(TERRA), N=BLU (NEUTRO)

Assicurarsi che una volta installato il cavo elettrico sia

adeguatamente sicuro.

PRECAUZIONI

Tutte le unità PestWest sono completamente isolate,

dispositivo di Classe I, e comunque occorre osservare

alcune precauzioni:

• Non installare in ambienti in cui si possono

formare concentrazioni peri colose di gas o

polveri inammabili.

• Assicurarsi che l’unità sia correttamente messa

a terra.

• Evitare di operare sulle unità quando queste

sono ancora collegate alla rete elettrica.

• Assicurarsi che gli operatori abbiano

un’adeguata e sicura piattaforma operativa

mentre lavorano sulle unità.

• Evitare che le piastre collanti siano ricoperte da

insetti morti. Sostituirle regolarmente, a seconda

dell’infestazione, o almeno ogni 8 settimane.

Assicurarsi che le piastre collanti siano originali

Pest West.

• Le unità PestWest sono realizzate per essere

utilizzate in interni e non sono a prova

d’intemperie. Se devono essere installate

all’esterno bisogna assicurarsi che la zona

sia asciutta in una posizione tale per cui le

connessioni elettriche siano pienamente protette

dalla pioggia e dall’umidità.

PULIZIA E MANUTENZIONE

Per mantenere un piacevole aspetto delle unità, esse

devono essere pulite e spolverate all’occorrenza.

Utilizzare uno straccio inumidito con acqua e

detergente o un apposito pulitore. Non utilizzare

spugne o paste abrasive. Cambiare le piastre collanti

quando sono piene o almeno ogni 8 settimane. I tubi

UV devono essere cambiati almeno una volta all’anno

e per mantenere la massima efcacia sostituirli con

tubi Quantum BL. I tubi sono più attrattivi per gli insetti

volanti quando hanno meno di un anno d’utilizzo.

Questo avviene perché la luce UV emessa ad una

lunghezza d’onda di 350-375 nanometri diminuisce

con l’uso.

Questo tipo di luce è invisibile all’occhio umano. La

luce blu-violetta che possiamo vedere non è per

niente rappresentativa dell’effettiva emissione di

raggi UV. L’accensione/spegnimento quotidiano delle

lampade porta ad un’usura precoce dei tubi con

conseguente perdita d’efcacia.

PERCIÒ È PIÙ EFFICACE LASCIARE I TUBI

CONTINUAMENTE ACCESI E CAMBIARLI ALMENO

UNA VOLTA ALL’ANNO (PREFERIBILMENTE ALL’INIZIO

DELL’AUMENTO DELL’ATTIVITÀ DEGLI INSETTI VOLANTI

DOPO L’INVERNO).

PestWest offre sia tubi standard sia tubi shatterproof

(con guaina di protezione) e sono tutti Quantum BL.

I tubi shatterproof sono indicati in tutti quei luoghi

nei quali i frammenti di vetro possono costituire un

pericolo. La guaina di questi tubi è della più alta

qualità disponibile, utilizzando un materiale FEP, che è

sia resistente ai raggi UV e alla temperatura di lavoro,

sia trasparente ai raggi UV della lunghezza d’onda

utilizzata (350 nm).

La sostituzione deve avvenire con tubi di

caratteristiche simili.

INSTALLAZIONE

Chameleon Uplight

Allentare i due dadi sulla parte nale interna superiore

del coperchio, tanto quanto basta a rimuovere il

coperchio dal corpo dell’Uplight. (Non è necessario

serrare i dadi dopo l’installazione, perché in questo

modo sarà più semplice il cambio delle piastre collanti

durante la manutenzione ordinaria). Utilizzare il corpo

dell’Uplight come maschera e segnare i due punti

di ssaggio sulla supercie di montaggio. Usando le

viti ed i tasselli forniti, ssare il corpo dell’Uplight in

posizione. Le versioni Uplight sono fornite con il cavo

d’alimentazione collegato direttamente alla parte

destra dell’unità. In ogni modo è possibile collegare

l’unità attraverso il retro, direttamente ad un cablaggio

di una precedente lampada. In questo caso il cavo

fornito deve essere scollegato dalla morsettiera a

tre vie posta all’interno dell’unità ed eliminato. Tale

operazione deve essere eseguita da un elettricista

qualicato.

IN NESSUNA CIRCOSTANZA IL CAVO

ORIGINALE DEVE ESSERE LASCIATO

CONNESSO QUANDO SI PRENDE

CORRENTE DA UN CABLAGGIO

ALTERNATIVO.

Se l’unità deve essere collegata stabilmente ad un

cablaggio esistente di una lampada a muro procedere

come segue: Rimuovere il coperchio frontale. Svitare

le due viti M4 x 12 mm che ssano il coperchio di

protezione delle parti elettriche al corpo dell’unità.

Rimuovere il coperchio di protezione delle parti

elettriche. Quest’operazione renderà accessibile la

morsettiera, situata sulla sinistra del foro centrale.

Rimontare il coperchio di protezione delle parti

elettriche, se preventivamente rimosso. Rimontare

il coperchio frontale dell’Uplight. Ridare tensione

all’impianto e accendere l’unità. Una volta che l’unità

è installata occorre rimuovere la carta protettrice dalla

piastra collante ed inserirla nell’unità.

Chameleon 1x2

L’unità può essere montata a parete oppure

Serie Chameleon (1x2, 2x2 and e Uplight)

ISTRUZIONI PER L’USO E MANUTENZIONE SI PREGA DI SPEGNERE L’UNITA’ PRIMA DI REVISIONARLA

appoggiata alla supercie orizzontale tramite appositi

sostegni (disponibili su richiesta). Usando il supporto

per parete come maschera, segnare i 2 punti di

ssaggio sulla supercie di montaggio. Usare le

viti ed i tasselli forniti assicurandosi che il bordo di

montaggio sia ssato superiormente. Appendere

saldamente l’unità 1x2 sul supporto. Rimuovere la

carta protettiva dalla piastra collante.

Chameleon 2x2

N.B.: PRIMA DELL’INSTALLAZIONE ASSICURARSI

CHE LA STRUTTURA DALLA QUALE VERRÀ SOSPESA

L’UNITÀ POSSA SOPPORTARNE IL PESO.

Per sospendere l’unità, occorrono due catene

di sufciente lunghezza (non fornite). La catena

deve essere tale da sopportare almeno un peso

di 15 kg. Per ragioni di facilità di manutenzione si

raccomanda che le catene siano ssate all’unità

tramite dei moschettoni a molla anch’essi capaci

di sostenere almeno 15 kg. Dopo aver scelto la

posizione ottimale seguendo le linee guida fornite

(vedi “Posizionamento”), attaccare le catene dai punti

in cui l’unità dovrà essere sospesa. Controllate la

giusta altezza di sospensione e ssare le catene ai

supporti presenti su ogni lato del coperchio. Una volta

che l’unità è installata dovrete rimuovere la carta

protettrice dalle piastre collanti ed inserirle nell’unità.

SOSTITUZIONE DELLE PIASTRE COLLANTI SPEGNERE

SEMPRE L’UNITÀ DURANTE LA MANUTENZIONE.

Le piastre collanti devono essere sostituite quando

piene d’insetti o almeno ogni 8 settimane. Tutte le

unità della serie CHAMELEON utilizzano lo stesso tipo

di piastre collanti. Assicurarsi che le piastre vecchie

vengano sostituite con quelle originali Pest West.

Chameleon Uplight (vedi g 1)

Rimuovere semplicemente la piastra usata

dall’unità estraendola

dal coperchio. Per

convenienza e in caso

l’Uplight sia montata

vicino al softto, il

pannello frontale può

essere ruotato sui

perni inferiori. Questo

si ottiene spingendo

il coperchio in alto

(circa 15 mm) e permettendogli di ribaltarsi in avanti

e in basso. Bisogna prestare attenzione per evitare

che la vecchia piastra collante possa cadere in

caso il coperchio sia ruotato oltre la sua posizione

orizzontale. Rimuovere la carta protettrice della nuova

piastra con un unico movimento, altrimenti tenderà

a rimanere attaccata in maniera tenace. Se questo

succede, riposizionate la carta protettrice e ripetete

l’operazione. Inserire la nuova piastra nelle guide con

la piastra collante verso i tubi uorescenti. Rissare il

pannello frontale, avendo cura che i due dadi lettati

siano posizionati nei due canali ad entrambi i lati

dell’unità. La sostituzione è ora completa.

Chameleon 1x2/2x2 (vedi g 2)

Rimuovere il vassoio del’unità tirando e tenendo il

pomellino al lato del vassoio. Rimuovere la vecchia

piastra collante tirando verso il basso e fuori

dall’apparecchio. Rimuovere la carta protettiva dalla

nuova piastra con un unico movimento, altrimenti

tenderà a rimanere attaccata in maniera tenace, e

farla scivolare in posizione nell’unità mettendo la parte

collante rivolta verso le lampade UV e assicurandosi

che faccia un “click” toccando la sede posta sotto il

lato alto della macchina. Rimettere il vassoio.

MATERIALE DI CONSUMO

In tutti i modelli sono montati tubi tipo Quantum BL

TUB15W490. Le piastre collanti in tutti i modelli qui

descritti sono Pest West BOACHA850.

SOSTITUZIONE DEI TUBI UV

Chameleon Uplight

Afferrare il tubo uorescente ruotandolo in una delle

due direzioni (90°). Dopo aver sentito un doppio clic

tirare il tubo no a farlo fuoriuscire dal portalampada.

Sostituire i nuovi tubi ripetendo al contrario le

operazioni sopra descritte.

Chameleon 1x2/2x2

Si effettua la stessa operazione per cambiare i

tubi nei due modelli eccetto che per il modello

1x2 la grata di protezione è imperniata

in basso e ruota verso il basso, mentre la

Chameleon 2x2 è imperniata in alto e ruota

verso l’alto e la procedura deve essere ripetuta

in entrambe i lati. Rimuovere il vassoio e aprire la

grata di protezione per liberare i tubi. La grata si

muove verso il basso (verso l’alto nelle Chameleon

2x2) ruotando sulla sua parte inferiore (sulla parte

superiore nelle Chameleon 2x2). Spingere verso

l’alto la parte superiore della grata (inferiore nella

Chameleon 2x2) e quindi allontanarla dai due perni

situati su ogni lato del corpo dell’unità. Afferrare ogni

tubo uorescente ruotandolo in una delle due direzioni

(90°). Dopo aver sentito un doppio clic tirare il tubo

no a farlo fuoriuscire dal portalampada. Sostituire i

nuovi tubi ripetendo al contrario le operazioni sopra

descritte, assicurandosi di ruotare i tubi no ad udire

nuovamente il clic. Rimettere in posizione la griglia di

protezione.

Il tubetto isolante “Reectobakt®” (Pat App) è

un’innovazione introdotta dalla PestWest Electronics

per migliorare il rendimento della sua gamma di

unità a colla (esclusa la Chameleon Uplight). Queste

apparecchiature, infatti, fanno uso di moderni

adesivi con fusione a caldo che hanno caratteristiche

molto più stabili e sono più facili da usare delle

tradizionali colle molli. Una caratteristica negativa

di questo tipo di adesivi, però, è la loro tendenza ad

indurirsi lentamente o a solidicarsi per effetto della

radiazione luminosa UV. Di conseguenza si riduce

la capacità del pannello di catturare e trattenere

gli insetti, per cui è possibile che con il passare del

tempo le specie di dimensioni maggiori, ed in seguito

anche le mosche piccole, non vengano più catturate

denitivamente. Il Reectobakt®non è altro che

uno schermo posizionato direttamente tra la fonte

di raggi UV ed il pannello adesivo, in modo tale da

ridurre notevolmente la quantità di UV che colpisce

il pannello, quindi aumentando di molto la durata

dell’adesivo. Il ciclo di sostituzione consigliato del

pannello ogni 8 settimane rimane invariato, mentre

aumenta la durata effettiva della colla per molti tipi di

insetti.

Come inserire la protezione Reectobakt®

Prendere il tubo ed allineare i due margini principali

dello schermo Reectobakt® con la coppia di perni

ad una delle estremità del tubo (vedi g 3). Assicurarsi

che lo schermo sia ssato in posizione centrale

rispetto al tubo, in modo che il piccolo spazio tra

l’estremità del tubetto isolante e quella metallica del

tubo sia uguale su entrambe le estremità. Spingere

con cura lo schermo in modo che sia in contatto

con tutta la lunghezza della supercie del tubo. Esso

dovrebbe agganciarsi e rimanere in posizione. Inserire

nuovamente il tubo nei portalampada poi girarlo

no a 90o(un quarto di giro oppure due scatti sul

portalampada). Così facendo lo schermo dovrebbe

venirsi a trovare sul retro del tubo, in modo da

allontanare la luce dal pannello adesivo. Lo schermo

deve essere sempre maneggiato con cautela, dato

che le corrette dimensioni sono essenziali per poterlo

inserire nel tubo.

* Il costruttore si riserva il diritto di variare le

speciche dei modelli senza preavviso.

FIG 1

FIG 2. Come inserire il tubetto Reectobakt®

FIG 5

2x2

1x2 2x2

FIG 3 FIG 4

Die Chameleon Serie (Chameleon 1x2, 2x2 und Uplight)

GEBRAUCHSANWEISUNG

PRODUKTBESCHREIBUNG

PestWest Fliegenvernichter werden aus Materialien

höchster Qualität gefertigt. Das Gehäuse besteht

entweder aus verzinktem, rostgeschützten Stahl mit

Polyester-Pulverlack oder aus gebürstetem Edelstahl.

Die an der Frontseite offenen Geräte sind mit einem

verchromten Stahlgitter ausgestattet, das die UV-

Röhren gegen Bruch schützt und verhindert, daß die

Personen, die gerade am Gerät arbeiten nicht zufällig

mit der Klebeäche in Kontakt kommen. PestWest

Fliegenvernichter sind standardmäßig mit Quantum BL

UV-Röhren ausgestattet.

AUSPACKEN DES GERÄTES

Jedes Gerät wird von uns vor dem Versand

sorgfältig inspiziert und verpackt. Bevor Sie die

Verpackung entfernen, überprüfen Sie diese

bitte auf offensichtliche Transportschäden.

Nehmen Sie das Gerät heraus und entfernen Sie

alle Verpackungsmaterialien, insbesondere die

Transportsicherungen.

ARBEITSWEISE

UV-Fliegenvernichter arbeiten nach dem Prinzip daß

die meisten Fluginsekten von Licht, insbesondere

vom ultravioletten (UV) Bereich des Lichtspektrums

angelockt werden. Deshalb werden sie auch als

“UV-Fliegenfallen” bezeichnet. Die Wirksamkeit

einer solchen Falle kann durch andere störende

Lichtquellen beeinträchtigt werden, insbesondere

durch Tageslicht (siehe “Ortswahl”). Da Insekten auch

nachts aktiv sind und herumiegen (also dann, wenn

der Einuß von Störlicht am geringsten ist), sollten

UV-Fliegenvernichter permanent eingeschaltet bleiben,

d.h. 24 Stunden täglich.

ORTSWAHL

Es gibt so viele Plazierungsmöglichkeiten für UV-

Fliegenfallen, daß es unmöglich ist, alle Variationen mit

einigen Standardempfehlungen abzudecken. Wir sind

uns dessen bewußt, daß die nachfolgend gegebenen

Richtlinien durchaus in Einzelfällen widersprüchlich

sein können. Sie sollten sich deshalb an diejenigen

Hinweise halten, die am besten Ihren Anforderungen

für die jeweilige Situation entsprechen oder ggf.

Expertenrat einholen. Hier einige generelle Regeln für

die Ortswahl:

• UV-Fliegenvernichter sollten so plaziert werden,

daß der Einuß von Störlicht möglichst gering ist,

also nicht direkt an Fenstern.

• In Lebensmittelbereichen sollte die Falle

in der Nähe von, aber nicht direkt über

offenen Lebensmitteln und Lebensmittel-

zubereitungsächen platziert werden. (Die

Fliegen sollten möglichst nicht zu solchen

Bereichen hin-, sondern von diesen weggelockt

werden.)

• Versuchen Sie herauszunden, wo sich die

Fliegen normalerweise sammeln, und platzieren

Sie die Falle möglichst an oder so nah wie

möglich bei dieser Stelle.

• Platzieren Sie die Fallen in einer “Abfangposition”

hinter den Haupteinugmöglichkeiten.

Normalerweise sind dies die Türen und Fenster.

In Gastronomiebetrieben kommen Fliegen eher

durch die Hintertür als durch den Vordereingang

herein, weil dort in der Regel die Abfall und

Mülltonnen aufgestellt sind.

• Bringen Sie das Gerät so an, daß die Klebeäche

bequem ausgetauscht werden kann. Wird es frei

hängend montiert, so stellen Sie sicher, daß es

über Kopfhöhe und nicht in Verkehrswegen (z.B.

Gabelstapler) hängt.

• Platzieren Sie die Geräte immer so, daß sie so

leicht wie möglich erreichbar sind, und nicht

über laufenden Maschinen, wo der Zugang

schwierig oder gefährlich sein könnte.

MONTAGE

PestWest bietet wahlweise Geräte zur Montage an der

Wand, freihängend oder freistehend an. Geräte für die

Wandanbringung sind mit einem Befestigungsbügel

zur Befestigung an der Wand ausgerüstet. Schrauben

und Dübel werden mitgeliefert. Alternativ kann man

die Geräte mit Hilfe der Befestigungsoesen auf der

Rückseite des Gerätes befestigen. Entfernen Sie dazu

die Klebeäche und markieren Sie, wo das Loch

gebohrt werden sollte. Modelle für freihängende

Montage haben entsprechende Ösen an der Oberseite.

Für das Chameleon 1x2 ist ein Fuß erhältlich,

der es ermöglicht, das Gerät aufzustellen. Aus

Sicherheitsgründen empehlt PestWest, daß die zum

Aufhängen verwendeten Ketten (nicht mitgeliefert)

aus rostfreiem Material gefertigt, und für eine

Tragfähigkeit von mindestens 15 kg je Kette ausgelegt

sein sollten. In feuchter oder korrosiver Atmosphäre

sollten ausschließlich Ketten mit verschweißten

Gliedern verwendet werden. Um Wartung und

Wiederaufhängen so einfach wie möglich zu gestalten,

wird empfohlen, an den geräteseitigen Kettenenden

je einen Karabinerhaken zu befestigen. Dieser sollte

jedoch ebenso eine Tragfähigkeit von mindestens 15

kg haben. Die Geräte sind mit 2 Meter Anschlußkabel

ausgestattet und benötigen eine normale 220-

240V 50/60Hz Steckdose. Modell Chameleon UL

ist für Festanschluß vorgesehen und ist deshalb mit

einer Dreifach- Anschlußklemme für Direktanschluß

ausgerüstet. Sollte es notwendig sein, das

Anschlußkabel zu verlängern, so muß dies von einem

Elektriker ausgeführt werden. Wird der verschweißte

Stecker dabei entfernt, so ist er kindersicher zu

entsorgen. Sorgen Sie auch dafür, daß das verlegte

Anschlußkabel nicht aus den Befestigungen gerissen

werden kann.

VORSICHTSMASSNAHMEN

Alle PestWest UV-Fallen sind Schutzklasse-I-Geräte.

Dennoch sollten einige wichtige Sicherheitsregeln

beachtet werden.

• Installieren Sie das Gerät nicht in Bereichen, wo

gefährliche Konzentrationen entzündlicher Gase

oder Stäube auftreten können.

• Stellen Sie sicher, daß die Erdung fachgerecht

ausgeführt wurde.

• Arbeiten Sie nie an Geräten, die nicht vom Netz

getrennt sind.

• Sorgen Sie dafür, daß Wartungsarbeiten nur

von gesicherten Arbeitsbühnen und Leitern

durchgeführt werden.

• Achten Sie darauf, daß die Klebeäche nicht

übervoll mit toten Insekten behaftet ist. Wechseln

Sie die Klebeächen in regelmäßigen Abständen

je nach Fangergebnis oder mindestens alle 6-8

Wochen. Verwenden Sie beim Wechsel Original

PestWest Klebeächen.

• PestWest Fallen sind für den Einsatz innerhalb

von Gebäuden vorgesehen. Sie sind nicht

regensicher. Sollten Sie das Gerät im

Außenbereich verwenden wollen, so sollte

dies nur in trockenen Bereichen geschehen,

wo das Gerät und die elektrischen Anschlüsse

vollständig vor Regen und Feuchtigkeit geschützt

sind.

WARTUNG

Um das attraktive Erscheinungsbild der Geräte

zu erhalten, sollten sie so oft wie nötig gereinigt

bzw. abgewischt werden.Verwenden Sie dazu ein

angefeuchtetes Tuch mit etwas Detergens oder

Haushaltsreiniger. Nehmen Sie keine Kratzschwämme

oder ähnliche Scheuermittel. Wechseln Sie die

Klebeächen, wenn sie voll sind oder mindestens

alle vier Wochen. Die UV-Röhren in den UV-

Fliegenvernichtern sollten mindestens einmal im

Jahr ausgetauscht werden, vorzugsweise zu Beginn

der Flugzeit nach dem Winter. Für eine optimale

Wirksamkeit verwenden Sie beim Wechsel Quantum

BL - Röhren. Die Anziehungskraft des UV-Lichts auf die

Fluginsekten ist dann am größten, wenn die Röhren

nicht älter als ein Jahr sind. Das liegt daran, daß das

UV-Licht, das von den Röhren bei einer Wellenlänge

von 350-375 Nanometer ausgestrahlt wird mit der Zeit

schwächer wird. Licht dieser Wellenlänge ist für das

menschliche Auge nicht sichtbar. Tägliches An- und

Ausschalten der Lampen führt um so schneller zu

einer Abnahme der UV-Strahlung.

Aus diesem Grund ist es ratsam, die Röhren die ganze

Zeit angeschaltet zu lassen und sie mindestens einmal

pro Jahr am besten zu Beginn der Fliegensaison nach

dem Winter auszuwechseln.

PestWest bietet seine Quantum BL - Röhren in der

Standard oder in der splittergeschützten Version

(ummantelt) an. Die splittergeschützte Röhre ist

für den Einsatz in glasfreie Zonen vorgesehen. Die

Ummantelung der Röhren, die in unseren Geräten

verwendet werden, sind von höchster Qualität. Sie

sind aus einem Material, das sowohl UV-Licht als

auch temperaturtolerant ist und gleichzeitig eine

hohe Ausstrahlung der kritischen Wellenlänge (350

nm) zuläßt. Bei einem Austausch sollten Röhren der

gleichen Ausführung verwendet werden.

MONTAGE

Chameleon Uplight

a) Lösen Sie die beiden Muttern an den beiden

oberen Innenseiten der Frontabdeckung gerade

soweit, daß die Abdeckung sich entfernen läßt.

(Diese Muttern müssen nach der Montage nicht

wieder festgeschraubt werden. Das Wechseln der

Klebeäche bei späteren Wartungsarbeiten wird

dadurch vereinfacht.)

b) Wandmontage: Wählen Sie einen optimalen

Ort für die Fliegenfalle aus (siehe Richtlinien

unter “Ortswahl”). Markieren Sie nun die drei

Befestigungspunkte auf der Wand und befestigen

Sie das Gehäuse mit den beigefügten Schrauben

und Dübeln an der Wand. Anmerkung: Sollte die

Wand in Leichtbauweise erstellt sein, so müssen

evtl. entsprechende Hohlraumdübel für einen

sicheren Halt verwendet werden.

c) Chameleon UL Geräte sind mit einem

festverdrahtetem Stromkabel auf der rechten

Gehäuseseite ausgestattet. Es besteht jedoch auch

die Möglichkeit, ein Stromkabel von hinten direkt

ins Gehäuse zu führen. Wird diese Anschlußweise

gewählt, so sollte die bereits vorhandene

Verkabelung an der Dreifach-Klemme im

Geräteinneren abgeschraubt und entsorgt werden.

Siehe dazu Näheres unten.

AUF KEINEN FALL DARF DIESE VERKABELUNG

ANGESCHLOSSEN BLEIBEN, WENN DIE

STROMVERSORGUNG ÜBER EINE ANDERE LEITUNG

DIREKT INS GERÄTEGEHÄUSE ZUGEFÜHRT WIRD.

Die Chameleon Serie (Chameleon 1x2, 2x2 und Uplight)

GEBRAUCHSANWEISUNG

Soll das Gerät permanent an ein Stromkabel über

die Rückseite angeschlossen werden, so ist wie folgt

zu verfahren: Entfernen Sie die Frontabdeckung.

Schrauben Sie die beiden M4x12 Kreuzschrauben,

welche das Elektrogehäuse sichern heraus.

Entfernen Sie das Elektrogehäuse, indem Sie es

unten ausrasten. Jetzt ist die Dreifach-Klemme für

den zentralen Anschluß links neben der zentralen

Öffnung zugänglich. Schließen Sie das stromlose

Anschlußkabel wie folgt an:

L=BRAUN (PHASE), E=GRÜN/GELB (ERDUNG), N=BLAU

(NEUTRAL)

Schließen Sie nun das Elektrogehäuse und die

Frontabdeckung wieder, und schalten Sie die

Stromversorgung und das Gerät ein.

Chameleon 1x2

Das Gerät ist so konzipiert, daß es an der Wand

befestigt oder mit einem Ständer aufgestellt

werden kann. Der Ständer, der ein Freistehen

des Gerätes ermöglicht, kann bei Ihrem Händler

gekauft werden. Markieren Sie unter Zuhilfenahme

des Befestigungsbügels als Schablone die beiden

Bohrlöcher auf der Wand. Verwenden Sie die

mitgelieferten Schrauben und Dübel und befestigen

Sie den Befestigungsbügel an der Wand. Hängen Sie

das Gerät über den Deckelrand auf der hinteren Seite

auf dem Befestigungsbügel auf. Befestigen Sie das

Stromkabel an der Wand oder einer festen Unterlage

bevor Sie es an die Stromversorgung anschließen.

Chameleon 2x2

ÜBERPRÜFEN SIE UNBEDINGT VOR DER MONTAGE,

OB DIE DECKE ODER DIE BAUELEMENTE, AN DENEN

DAS GERÄT AUFGEHÄNGT WERDEN SOLL TRAGFÄHIG

GENUG SIND.

Zum Aufhängen benötigen Sie zwei ausreichend lange

Ketten (nicht mitgeliefert). Jede dieser Ketten sollte

eine Tragfähigkeit von mindestens 15 kg besitzen

(siehe MONTAGE).

Nach Auswahl des idealen Geräteortes entsprechend

den gegebenen Richtlinien (siehe “Ortswahl”)

befestigen Sie die Ketten an geeigneter Stelle über

dem gewählten Ort. Befestigen Sie die Ketten an den

beiden Halterungen am Gerätedeckel und achten

Sie dabei darauf, daß das Gerät waagerecht hängt.

Sichern Sie das Stromkabel auf einer festen Unterlage

bevor Sie es an die Stromversorgung anschliessen.

KLEBEFLÄCHENWECHSEL

Schalten Sie das Gerät vor Wartungsarbeiten

grundsätzlich aus. Klebeächen sollten ausgetauscht

werden, wenn sie voll sind oder spätestens alle 6-8

Wochen. Stellen Sie sicher,daß Sie Original PestWest

Klebeächen verwenden.

Chameleon UL (siehe Abb.1)

Die Klebeäche wird ganz einfach aus der

Frontabdeckung herausgezogen. Zur einfacheren

Handhabung und in Fällen, wo das Gerät dicht unter

der Decke montiert wurde, kann die Frontabdeckung

auch herabgeklappt werden. Dazu drückt man das

Frontteil etwa 15 mm nach oben und läßt es dann

nach vorne und unten klappen. Bitte beachten Sie,

daß die Klebeäche herausrutschen kann, wenn

das Frontteil tiefer als horizontal heruntergeklappt

wird. Ziehen Sie das Schutzpapier mit einer einzigen

ruckartigen Bewegung von der Klebeäche ab.

Schieben Sie die neue Klebeäche so in Position, daß

die Klebeäche zu den Röhren hinzeigt. Wenn Sie die

Frontabdeckung herabgeklappt haben, achten Sie

darauf, daß sie beim Hochklappen auf beiden Seiten

wieder richtig in die Sicherungsstifte einrastet.

Chameleon 1x2 / 2x2 (siehe Abb. 3-5)

Entfernen Sie die Auffangschale, indem Sie den

gefederten Stift an der Seite herausziehen und

festhalten. Ziehen Sie die alte Klebeäche nach

unten heraus. Ziehen Sie nun das Schutzpapier von

der Klebeäche ab (s.o.) und schieben Sie die neue

Klebeäche so sein, daß die Leimäche zu den UV-

Röhren zeigt. Beachten Sie dabei, daß die Klebeäche

in die beiden Federhalterungen am oberen Ende des

Gerätes sicher einrastet.

Verbrauchsmaterialien

Klebeächen:

BOACHA850 (PestWest Chameleon Klebeäche)

Röhrentyp:

TUB15W490 (PestWest Quantum BL 15W 45cm,

bruchgeschützt)

RÖHRENWECHSEL

Chameleon Uplight

Drehen Sie die Röhre um 90° (Richtung egal).

Nachdem es dabei zweimal geklickt hat, können

Sie die Röhre aus den Halterungen herausnehmen.

Mit dem Einsetzen der neuen Röhre verfahren Sie in

umgekehrter Reihenfolge.

Chameleon 1x2 and 2x2

Die Vorgehensweise beim Wechsel der Röhren ist

bei beiden Geräten fast die gleiche. Man gelangt an

die UV-Röhren, indem man das Chromgitter an der

Vorderseite öffnet. Das Gitter wird in Schlitzen an

beiden Seiten des Gerätegehäuses so gehalten, daß

ein Umdrehen beim Chameleon 1x2 um den unteren

Rand und ein Umdrehen beim Chameleon 2x2 um den

oberen Rand möglich ist.

Entfernen Sie die Auffangschale wie es unter dem

Kapitel “Auswechseln der Klebeäche” beschrieben

wird und öffnen Sie die Schutzgitter. Drehen Sie

die obere Röhre um 90°, Sie hören wie es zweimal

klickt. Nehmen Sie die Röhre heraus. Verfahren Sie

mit der unteren Röhre genauso. Bevor Sie die neuen

Röhren einsetzen, folgen Sie den Anweisungen

unter ‚Reectobakt®Gebrauchsanweisung’ um die

Reectobakt®Abdeckung zu befestigen. Beachten

Sie, daß die Röhren beim Einsetzen mit einer

Vierteldrehung zweimal klicken. Befestigen Sie das

Schutzgitter.

PestWest Chameleon Klebefallen (ausgenommen

der Uplighter) sind mit der revolutionären neuen

“Reectobakt”®Abdeckung ausgestattet. Die

‘Reectobakt’®Abdeckung ist eine von PestWest

Electronics entwickelte Innovation zur Optimierung der

Wirksamkeit der Klebeächengeräte. Reectobakt®

ist eine Abdeckschale, die zwischen UV-Lichtquelle

und Klebeäche angebracht wird und auf diese Weise

die UV-Menge, die auf diese Fläche trifft, sehr stark

reduziert. Dies erhöht wiederum die Lebensdauer der

Klebeäche. Bitte beachten Sie beim Einsetzen der

Röhre(n) in das Gerät, daß die Abdeckung immer auf

der ‘Rückseite’ der Röhre(n), also genau zwischen

Klebeäche und Lichtquelle befestigt ist.

PESTWEST REFELCTOBAKT®

GEBRAUCHSANWEISUNG (siehe Abb.2)

Entfernen Sie die alte Röhre wie gewohnt vom Gerät.

Ziehen Sie die Reectobakt®Abdeckung vorsichtig

von der Röhre ab. (Sie schnappt ganz einfach über

die Rundung). Nehmen Sie die neue Röhre und legen

Sie die Reectobakt®Abdeckung so auf die Röhre,

daß die Kantenenden auf beiden Seiten auf Höhe

der Kontaktstifte liegen. Achten Sie darauf, daß die

Abdeckung auch mittig auf der Röhre liegt, d.h. daß

die kleine Lücke zwischen Abdeckungskante und

Metallende der Röhre auf beiden Seiten gleich groß

ist. Drücken Sie jetzt die Abdeckung vorsichtig fest,

so daß sie einschnappt und in der richtigen Position

fest an der Röhrenoberäche anliegt. Setzen Sie die

Röhre nun wie gewohnt in das Gerät ein, indem es

bei einer Vierteldrehung zweimal klickt. Nun sollte die

Abdeckung auf den Röhrenrückseite sitzen und die

Klebeäche vor dem UV-Licht schützen.

Der Hersteller behält sich das Recht vor, Änderungen

unangekündigt vorzunehmen.

Alle PestWest Pro-Geräte haben eine Garantie von 3

Jahren (ausgenommen Röhren und Starter).

ABB. 1

ABB. 2 PestWest Reectobakt®Gebrauchsanweisung

ABB. 5

2x2

1x2 2x2

ABB. 3 ABB. 4

LAMPY OWADOBÓJCZE SERII CHAMELEON (Dotyczy 1x2, 2x2 i Uplight) INSTRUKCJA OBSŁUGI

ZAWSZE NALEŻY WYŁĄCZYĆ URZĄDZENIE Z PRĄDU PRZED SERWISOWANIEM

OPIS PRODUKTU

Lampy Chameleon rmy PestWest wykonane zostały przy

użyciu materiałów najwyższej jakości. Obudowa lamp

wykonana jest ze stali ocynkowanej malowanej proszkowo

lub wysoko gatunkowej stali nierdzewnej. Chromowana

osłona chroni świetlówki ultraoletowe przed uszkodzeniem i

jednocześnie zapobiega przypadkowym kontaktom operatorów

z powierzchnią lepną. Urządzenia rmy PestWest standardowo

wyposażone są w świetlówki PestWest Quantum.

ROZPAKOWANIE URZĄDZENIA:

Każda lampa jest dokładnie sprawdzana i pakowana

przed opuszczeniem naszej fabryki. Przed rozpakowaniem

urządzenia należy obejrzeć opakowanie w celu odszukania

ewentualnych uszkodzeń powstałych podczas transportu. Po

rozpakowaniu należy się upewnić, czy wszystkie elementy

opakowania zostały wyjęte z urządzenia.

SPOSÓB DZIAŁANIA

Sposób działania elektrycznych lamp owadobójczych opiera

się na tym, iż większość owadów latających wabiona jest przez

światło, szczególnie ultraoletowe o określonej długości fali.

Ze względu na to, że owady mogą być aktywne również w

nocy, lampy powinny działać 24 h na dobę.

UMIEJSCOWIENIE

Na efektywność lamp mogą mieć wpływ inne źródła światła,

np. światło dzienne. Dlatego lampy powinny być ulokowane w

miejscach, gdzie dostęp innych źródeł światła jest minimalny

lub ograniczony.

• W pomieszczeniach , gdzie jest żywność , lampy należy

montować blisko, ale nie bezpośrednio nad odkrytą

żywnością , najlepiej tak aby odciągać owady od miejsc

przygotowywania żywności.

• Należy dokładnie obserwować miejsca gromadzenia się

owadów i w miarę możliwości umieszczać lampy w tych

miejscach lub blisko nich.

• Lokować lampy w pobliżu źródeł napływu owadów do

środka pomieszczeń – najczęściej są to drzwi i okna,

miejsca składowania odpadków i śmieci.

• Instalować urządzenia w miejscach łatwo dostępnych;

w miejscach, gdzie nie ma szlaków komunikacyjnych

(np. ruchu wózków widłowych).

• Miejsca zainstalowania lamp powinny być łatwo

dostępne, nie bezpośrednio nad pracującymi

maszynami, gdzie dostęp do nich może być utrudniony

lub niebezpieczny.

INSTALACJA

PestWest oferuje wybór modeli montowanych zarówno

na ścianie, do sutu, jak i wolnostojących. Urządzenia

montowane na ścianie wyposażone są w specjalne listwy

metalowe umożliwiające ich przymocowanie do ściany (śruby

i wkręty są dołączone). Alternatywny sposób montażu: na

tylnej części obudowy lampy znajduje się otwór w kształcie

dziurki od klucza, należy wyjąc wkład lepowy i wykorzystując

obudowę jako wzornik zaznaczyć przez otwór miejsce

montażu. Jeżeli ściana jest wykonana z karton gipsu czy

podobnego materiału należy upewnić się, że urządzenie

będzie umocowane w sposób bezpieczny (odpowiednie

śruby i wkręty) i że ściana wytrzyma ciężar lampy. Wieszane

lampy posiadają uchwyty górne ułatwiające zawieszenie

urządzenia. Stelaż wolnostojący jest dostępny dla modelu

Chameleon 1x2. Ze względów bezpieczeństwa rma PestWest

zaleca przy wieszaniu lamp, aby łańcuchy przeznaczone do

ich zawieszenia (nie są w wyposażeniu) były wykonane z

niekorodującego materiału i były w stanie utrzymać ciężar

15 kg (każdy).W obszarach o dużym zagrożeniu korozją

powinny być używane łańcuchy wyłącznie z zespawanych

ogniw.W celu łatwego serwisu i zdejmowania lampy zaleca

się stosowanie odpowiednich klamr do mocowania lampy

do łańcucha. Klamry te również powinny być wykonane z

niekorodującego materiału i również powinny utrzymać ciężar

15 kg (każda). Lampy wyposażone są w 2 metrowy przewód i

zasilane są napięciem 220-240V 50/60Hz.

Niektóre modele przeznaczone są do permanentnego

zamocowania i są wyposażone w trzystykowe wtyczki dla

bezpośredniego podłączenia (dotyczy modelu Uplight).

Jeśli konieczne jest wydłużenie kabla powinien to zrobić

doświadczony elektryk. Jeżeli istnieje potrzeba zdjęcia z

kabla wtyczki należy pamiętać, żeby zutylizować ją w sposób

właściwy. Następnie upewnić się, że prąd jest odizolowany i

podłączyć kabel w następujący sposób: L=brązowy (FAZOWY),

E=zielony/żółty (UZIEMIENIE), N=niebieski (NEUTRALNY).

Należy pamiętać o odpowiednim zabezpieczeniu przewodu

elektrycznego.

ŚRODKI OSTROŻNOŚCI

Lampy PestWest są w pełni izolowane (urządzenia Klasy I),

mimo tego należy zachować podstawowe środki ostrożności.

• Nie instalować tam, gdzie istnieje niebezpieczeństwo

gromadzenia się pyłów, gazów wybuchowych.

• Upewnić się, czy urządzenie jest właściwie uziemione.

• Unikać pracy przy urządzeniu (np. konserwacji), w

czasie gdy jest ono podłączone do napięcia.

• Upewnić się, czy operator ma właściwe i bezpieczne

miejsce pracy, w czasie działań przy lampie.

• Nie dopuszczać do całkowitego zapełnienia powierzchni

lepu zabitymi owadami.W regularnych odstępach

czasu, w zależności od ilości wyłapywanych owadów,

wymieniać lepy, jednak nie rzadziej niż co 8 tygodni.

Upewnić się, że zostały zamienione na właściwe lepy

PestWest.

• Lampy PestWest produkowane są do użytku

wewnętrznego, nie są odporne na deszcz. Jeżeli

używane są na zewnątrz, muszą być umieszczone w

suchych miejscach i w takim położeniu, aby lampa

i instalacja elektryczna były w całości osłonięte od

deszczu i wilgoci.

CZYSZCZENIE I KONSERWACJA

Dla osiągnięcia atrakcyjnego wyglądu lamp, należy je

czyścić i myć, tak często jak jest to konieczne. Używać

ściereczki nasączonej wodą z odpowiednim detergentem.

Nie używać do czyszczenia materiałów ściernych. Świetlówki

UV w elektrycznych lampach owadobójczych powinny

być wymieniane co najmniej raz w roku, dla osiągnięcia

maksymalnej efektywności należy stosować świetlówki

PestWest Quantum. Najbardziej atrakcyjne dla owadów są

świetlówki, które działają nie dłużej niż rok. Intensywność

emitowanego przez świetlówki promieniowania

ultraoletowego, o długości fali 350-375 nanometrów,

zmniejsza się w miarę zużycia świetlówek. Światło o tej

długości fali jest niewidoczne dla ludzkiego oka. Lampa

powinna być włączona przez 24 h na dobę, wyłączanie

urządzeń na noc zmniejsza efektywność świetlówek.

DLATEGO NALEŻY UTRZYMYWAĆ CIĄGLE WŁĄCZONE LAMPY

IWYMIENIAĆ ŚWIETLÓWKI CO NAJMNIEJ RAZW ROKU

(NAJLEPIEJ NA POCZĄTKU SEZONU AKTYWNOŚCI OWADÓW

LATAJĄCYCH)

PestWest oferuje świetlówki PestWest Quantum, zarówno

standardowe jak i nierozpryskowe. Nierozpryskowe

świetlówki PestWest Quantum stanowią skuteczniejsze

zabezpieczenie fragmentów szkła w przypadku uszkodzenia

świetlówek. Świetlówki PestWest wykonane są z najwyższej

jakości materiałów FEP, odpornych na promieniowaniae

UV i temperaturę otoczenia oraz zapewniające doskonałą

przepuszczalność światła UV-A. Przy wymianie świetlówek

należy pamiętać aby nowe świetlówki spełniały wyżej

wymienione wymogi.

INSTALACJA

Chameleon Uplight

W celu zdjęcia pokrywy z obudowy lampy Uplight, należy

poluzować dwie nakrętki znajdujące się w górnych rogach

wewnętrznej części pokrywy i zdjąć pokrywę z zacisków

bezpieczeństwa (Ponowne dokręcenie nakrętek nie jest

potrzebne ponieważ pozwoli to na łatwiejszą wymianę

lepów w przyszłości). Używając obudowy jako wzoru,

zaznaczyć na ścianie dwa punkty w miejscu montowania

lampy. Wywiercić otwory i za pomocą śrub (dołączone

do kompletu) przymocować lampę do ściany. Przewód

elektryczny w lampie Uplight jest na stałe przymocowany

do urządzenia po prawej stronie. Istnieje również możliwość

podłączenia lampy bezpośrednio do kabli elektrycznych w

ścianie w miejscu gdzie będzie mocowana lampa. Z tyłu

urządzenia znajduje się specjalny zdejmowany panel.W

przypadku tego typu podłączenia wmocowany przewód

należy odłączyć od znajdującego się w środku urządzenia.

W ŻADNYM PRZYPADKU PRZEWÓD NIE MOŻE POZOSTAĆW

LAMPIE JEŻELI URZĄDZENIE JEST PODŁĄCZONE DO PRĄDU ZA

POMOCĄ ALTERNATYWNEGO PRZEWODU.W celu dokonania

podłączenia: zdjąć przednią pokrywę urządzenia, wykręcić

dwie śruby M4x12mm zabezpieczające panel wnętrza lampy.

Po zdjęciu panelu po lewej stronie od środkowej wnęki

znajduje się trzystykowy zestaw wtyczkowy. Odpowiednio

podłączyć zasilanie i upewnić się, że zostało odizolowane.

Przymocować panel z powrotem i założyć pokrywę przednią.

Włączyć lampę.

Chameleon 1x2

Lampa może być wolnostojąca lub zamontowana na ścianie;

listwa mocująca do ściany dostarczana jest razem z lampą.

Podstawkę do postawienia lampy należy dokupić osobno.

Używając listwy ściennej jako wzoru, zaznaczyć na ścianie

dwa punkty w miejscu montowania lampy. Wywiercić otwory

i za pomocą śrub (dołączone do kompletu) przymocować

listwę do ściany. Upewnić się, że listwa przymocowana jest

właściwym brzegiem do góry. Nałożyć lampę 1x2 ostrożnie na

listwę. Przewód lampy należy przymocować do ściany bądź

innej twardej powierzchni. Podłączyć przewód do gniazda z

napięciem.

Chameleon 2x2

PRZED INSTALACJĄ LAMPY UPEWNIJ SIĘ, ŻE POWIERZCHNIA

DO KTÓREJ LAMPA MA BYĆ PRZYMOCOWANA JEST ZDOLNA

UTRZYMAĆ JEJ CIĘŻAR.

Potrzebne są dwa łańcuchy o odpowiedniej długości i mogące

utrzymać ciężar 15 kg każdy (nie dołączone do kompletu).

Patrz„INSTALACJA”. Dobierz optymalną lokalizację dla lampy

( patrz„ UMIEJSCOWIENIE”). Przymocuj łańcuchy w miejscu

lokalizacji lampy. Przymocować łańcuchy bądź zaczepy

do uchwytów umieszczonych na górnej pokrywie lampy,

jednocześnie upewniając się, czy lampa równo wisi. Przewód

lampy należy przymocować do twardej powierzchni zanim

lampa zostanie włączona.

WYMIANA LEPÓW

Wyłączyć lampę przed przeprowadzeniem serwisu. Lepy

LAMPY OWADOBÓJCZE SERII CHAMELEON (Dotyczy 1x2, 2x2 i Uplight) INSTRUKCJA OBSŁUGI

ZAWSZE NALEŻY WYŁĄCZYĆ URZĄDZENIE Z PRĄDU PRZED SERWISOWANIEM

powinny być wymieniane w przypadku zapełnienia,

najrzadziej co 8 tygodni. Upewnić się, że zostały zamienione

na właściwe lepy PestWest.

Chameleon Upligt (patrz RYS. 5)

Opuścić przednią pokrywę i wysunąć zużyty lep. Pokrywa

przednia może obracać się za pomocą dwóch dolnych

mocowań. Podnieść pokrywę o około 15mm w taki sposób,

aby następnie pokrywa opuściła się do dołu. Podczas

opuszczania pokrywy należy uważać, aby stary lep nie

wyśliznął się z lampy. Usunąć papier ochronny i wsunąć nowy

lep na miejsce, powierzchnią lepną w stronę świetlówki.

Podnieść pokrywę przednią i upewnić się, że obie nakrętki są

odpowiednio zabezpieczone po obu stronach lampy.

Chameleon 1x2, 2x2 (patrz RYS. 5)

Ściągnąć dolny pojemnik poprzez odciągnięcie umieszczonego

z boku srebrnego uchwytu (patrz RYS. 1). Wymienić zużyte

lepy wysuwając je z lampy do dołu. Usunąć papier ochronny

z nowych lepów. Wsunąć je z powrotem na miejsce,

powierzchnią lepną w stronę świetlówek, upewniając się, że

lep umieszczony jest właściwie. Zamocować pojemnik dolny.

CZĘŚCI WYMIENNE

Lepy w każdej lampie to PestWest BOACHA850. Świetlówki w

każdym modelu lampy to PestWest QuantumTUB15W490.

WYMIANA ŚWIETLÓWEK

Chameleon Uplight

Chwycić świetlówkę i obrócić o 90o. Po usłyszeniu dwóch

„kliknięć”, świetlówkę można wysunąć z lampy. Zamontować

nową świetlówkę poprzez odwrócenie powyższej procedury.

Chameleon 1x2, 2x2

Do zmiany świetlówek w obu typach lamp wykorzystuje się

tę samą procedurę. Jedyna różnica polega na tym, że osłona

w lampie Chameleon 1x2 otwierana jest od góry, natomiast

w lampie Chameleon 2x2 od dołu.W przypadku lampy 2x2

czynność należy powtórzyć po obu stronach lampy.

Zdjąć dolny pojemnik lampy i otworzyć chromowaną osłonę

z przodu lampy ( unieść lekko do góry i odchylić ku dołowi).

Uchwycić i obrócić każdą świetlówkę o 90o. Po usłyszeniu

dwóch„kliknięć”wysunąć świetlówkę z lampy i zainstalować

nową. Przed zainstalowaniem nowych świetlówek prosimy

zapoznać się z instrukcją umieszczania ekranu Reektobakt®.

Po zamontowaniu osłony i dolnego pojemnika lampy upewnić

się, że każdy z elementów urządzenia umocowany jest

prawidłowo.

Lampy PestWest z lepem, serii Chameleon (oprócz Chameleon

Uplight), wyposażone są w rewolucyjny ekran Reektobakt®

(patent zgłoszony), wynalazek rmy PestWest zastosowany

w celu udoskonalenia działania lampy. Ekran Reektobakt®

umieszczony jest pomiędzy źródłem promieniowania UV a

lepem, redukując wpływ promieniowania UV na powierzchnię

lepną, widocznie wydłużając skuteczność działania lepu.

To bardzo ważne, ażeby po umieszczeniu świetlówek w

lampie, ekran Reektobakt® był umieszczony dokładnie

pomiędzy powierzchnią lepną i częścią świetlówki emitującą

promieniowanie bezpośrednio na lep.

INSTALOWANIE EKRANU REFLEKTOBAKT®

(Patrz RYS. 2)

Wziąć nową świetlówkę i umieścić krawędzie ekranu

‘Reectobakt’® w taki sposób względem końcówek

świetlówki jak przedstawiono na Rys. 2. Upewnić się, że ekran

umieszczony jest centralnie na świetlówce tak aby odległości

między krawędziami ekranu i końcami świetlówki były takie

same. Delikatnie nałożyć ekran tak aby w całości stykał się z

powierzchnią świetlówki. Powinien zaciskać się na świetlówce

i pozostawać w miejscu. Umieścić świetlówkę w uchwytach

lampy następnie przekręcić ją o 90o(jedną czwartą całego

obrotu, aż do usłyszenia dwóch kliknięć).W tej pozycji ekran

powinien znajdować się od strony lepu, tak aby skutecznie

chronić lep przed światłem świetlówki. Instalowanie ekranu

powinno zawsze odbywać się z należytą ostrożnością,

szczególnie należy zwracać uwagę na odległości pomiędzy

krawędziami ekranu a końcówkami świetlówek.

Producent zastrzega sobie prawo zmiany danych technicznych

bez wcześniejszego uprzedzenia.

Wszystkie lampy owadobójcze PestWest serii Chameleon mają

3 lata gwarancji (nie dotyczy świetlówek i starterów).

RYS 1

RYS 2

RYS 5

2x2

1x2

2x2

RYS 3

RYS 4

شهادة رقم 8522 مصيدة الذباب كاميليون- تعليمات الاستخدام

شهادة رقم 8522

مصيدة الذباب كاميليون- تعليمات الاستخدام

مصيدة الذباب كاميليون ( طراز1x2، 2x2

وأبلايت)

تعليمات الاستخدام والصيانة* يرجى وقف

تشغيل الآلة قبلَ المباشرة في الصيانة

وصف المنتج

يتمّ تصنيع مصيدة الذباب بيست ويست

كاميليون باستخدام موادٍّ فائقة الجودة. يتكوّنُ

بدنُ الماكينة من هيكلٍ تشاكليّ مطليّ بمسحوق

البوليستر الذي يغلّفُ مادّة “الزنتكس” zintex أو

الفولاذ الصامد المزأبر (مقاوم للصدأ). يحمي حاجزُ

الوقاية الفولاذي المطليّ بالكروم أنابيب الأشعة

فوق البنفسجيّة من الضرر كما يقي المشغّلين

من الاحتكاك العرَضي بألواح الغراء. تجهَّزُ أجهزة

بيست ويست جميعها بأنابيب من نوع كوانتوم

بي.أل.

إفراغ الجهاز

تتمّ معاينة وتوضيب كلّ جهاز بعناية قبلَ أن

يغادرَ مصنعنا. تفحَّص الجهاز بدقة في حال

وجود دلائل واضحة على تعرّض الجهاز للضرر

أثناء عمليّة النقل وذلك قبلَ طرح علبة الكرتون

الخارجيّة. إرفع الجهاز من العلبة وتنبّه إلى إخلاء

علبة الكرتون من كافة الموادّ المخزّنة فيها قبلَ

المباشرة في تركيب الجهاز.

طريقة التشغيل

يقومُ تشغيلُ مصيدة الذباب الكهربائيّة على مبدأ

يفيدُ بأنَّ معظمَ الحشرات الطائرة يجذبها الضوء

وبخاصّةٍ نطاق الأشعّة فوق البنفسجيّة في

الطيف الضوئيّ. بما أنَّ الحشرات تبقى نشيطة

وتطيرُ في الليل، يجب تشغيل المصيدة عندئذٍ

24 ساعة في اليوم.

موقع تركيب الآلة

تتأثرُ فعاليّة الجهاز بحدّة الأضواء المحيطة على

غرار ضوء النهار. لذلك، قم بتركيب الجهاز في

الأماكن التي لا يكثرُ فيها تزاحم الأضواء.

• في الأماكن التي تعرَضُ فيها

المأكولات، قم بتركيب الجهاز بالقربِ من

المساحات المخصّصة لعرض الطعام أو تحضيره،

وتجنّب تركيبه مباشرة فوق هذه المساحات (من أجل

إبعادِ الذباب عن المناطق الحسّاسة).

• راقب مكانَ تجمّع الذباب وقم بتركيب

المصيدة في هذا المكان أو على مقربةٍ منه.

• قم بتركيب الجهاز في المكان الذي

يسمح بنفاذ الذباب مثل الأبواب والنوافذ

التي تفتح باتجاه الخارج ولا سيّما في الأماكن

المحيطة بصندوق القمامة.

• قم بتركيب المصيدة حيث يسهلُ

الوصول إليها ولا تضعها فوقَ الماكينات حيث

يكون الوصولُ إليها أمراً صعباً أو خطراً.

• قم بتركيب المصيدة فوقَ علوّ الرأس

في مكان خالٍ من أيّ حركة مرور على غرار العربات

بمرفاع شوكي.

التركيب

يقدّم “بيست ويست” خياراً متنوّعاً من الطرازات

المخصّصة للتركيب على الحائط أو التعليق

من السقف أو الأجهزة القائمة بحدّ ذاتها من غير

دعامة. تزوّدُ الأجهزة القابلة للتركيب على الحائط

بسنادٍ معدّ للحائط (مزوّد بمسامير ملولبة وأجهزة

وصل). ملاحظة: إذا كان الحائط مصنوعاً من ألواح

جصيّة، حاجز من دعائم قائمة إلخ...، يجب عندئذٍ

استخدام أدوات تثبيت مناسبة لتركيب الجهاز

بشكل آمن وثابت.

تضمّ الأجهزة المعلّقة أطرافَ توصيل علويّة

لتسهيل عمليّة التعليق. يتوفرُ سنادٌ قائم بحدّ

ذاته من دون دعامة في طراز كاميليون 1x2. يوصي

بيست ويست بأن تكون سلاسلُ التعليق (التي

لا يتمّ التزويد بها) للأجهزة المركبّة المتدليّة

مصنوعة من مادّة غير متآكلة قادرة على تحمّل 15

كلغ على الأقلّ. يجب استخدام سلاسل الربط

الملحومة حصراً في الأماكن المعرّضة للتآكل/

الرطوبة. من أجل تسهيل أعمال الصيانة وإعادة

التعليق، جهِّز السلسلة بمشبك الفكّ اللولبيّ

عند الطرف المتصل بجهاز القضاء على الحشرات

مع التأكّدِ من قدرة كلّ سلسلة على تحمّل وزن

وقدره 15 كلغ. تزوَّد الأجهزة بكابل التغذية بطول

مترين وتشغّل بتغذية بالطاقة 220-240 فولت

(220-240V 50/60Hz). يجهّزُ بعضُ الطرازات

المصمّمة للتركيب الدائم بطرف وصلةٍ ثلاثيّة

الاتجاهات للتسليك المباشر (الضوء العلويّ

حصراً). إذا بدا من الضروريّ تمديد كابل التغذية،

فيجب أن يقومَ فنيّ كهربائيّ مختصّ بهذا العمل.

في حال وجبَ نزع مقبس مقولب من سلك موصّل

الكهرباء، يجب أن يتمّ طرحه بشكلٍ آمن. قم بوصل

الجهاز بالكهرباء بالوسائل المناسبة مع الحرص

على عزل الكهرباء وعلى توصيل الجهاز على

النحو التالي:

L= بنّي (مشحون بالكهرباء) – E= أخضر/أصفر

(وصل الدائرة الكهربائيّة بالأرض) – N= أزرق

((حيادي

إحرَص على أن يكون سلك موصّل الكهرباء آمناً عند

تركيبه.

تحذيرات

تعدّ كافة مصائد الذباب معزولة تماماً وتعتبرُ

أجهزة ممتازة فئة أولى، ومع ذلك ينبغي التقيّد

بالتحذيرات الهامّة التالية:

• لا تقم بتركيب الجهاز في المكان

الذي يحتملُ أن يشهدَ تكثيفاً خطيراً للغبار أو

للغازات القابلة للاشتعال.

• تأكّد من وصل الدائرة الكهربائيّة للجهاز

بالأرض بشكل ملائم.

• تأكّد من توفر منصّة عمل آمنة وملائمة

للمشغلين أثناء تشغيل الماكينات.

• لا تدع لوح الغراء يمتلئ بشكلٍ

مفرط بالحشرات الميتة. قم بتغيير اللوح

خلال فواصلَ زمنيّة منفصلة حسبما يلزم وفق

حجم الحشرات العالقة أو كلّ 6 إلى 8 أسابيع على

الأقلّ. وتأكّد من تركيب قطع استبدال ألواح الغراء

بيست ويست.

• صُمِّمت مصائد بيست ويست للاستخدام

الداخليّ وهي غير صامدة للمطر. إذا استخدمت هذه

المصائد في الخارج فيجب أن تركّب في أماكن

جافة وفي وضعيّةٍ ملائمة بحيث يكون فيها الجهاز

والوصلات الكهربائيّة محميّة من المطر والرطوبة.

التنظيف والصيانة

قم بمسح الأجهزة وتنظيفها كلّما دعت الحاجة

للحفاظ على مظهرها الجاذب. إستخدِم خرقة مرطّبة

بالماء والمطهّر أو السائل المنظف الملائم.

لا تستخدم حشوات التنظيف أو الورق الحاكّ.

ينبغي تغيير أنابيب فوق الأشعة البنفسجيّة

في مصائد الذباب الكهربائيّة مرّة واحدة سنويّاً

على الأقلّ من أجل المحافظة على أقصى درجات

الاستبدال الفعّال بأنابيب من نوع كوانتوم بي

أل. تكون الأنابيب التي لا تتعدّى عمرها السنة

الواحدة أكثر جذباً للحشرات الطائرة المستهدفة،

وذلك لأنَّ ضوء الأشعة فوق البنفسجيّة المنبعث

من الأنابيب بطول موجي يبلغ 350-375 نانومتر

يخفت مع الاستخدام. لا يكون الضوء بهذا الطول

الموجيّ مرئيّاً في العين البشريّة. ينجمُ عن إنارة

أو إطفاء المصابيح يومياً خسارة سريعة للانبعاث

الفعّال للأشعة فوق البنفسجيّة.

لذلك، أترك الأنابيب مشغّلة على الدوام وقم

بتغييرها مرّة سنوياً على الأقلّ (يستحسن مع

بداية زيادة نشاط الحشرات الطائرة بعد فصل

الشتاء).

يوفرُ بيست ويست أنابيب عادية وأنابيب

كوانتوم بي أل (المصقولة) غير القابلة للكسر.

يكون الأنبوب غير القابل للكسر معدّاً للاستخدام

في مناطق صدّ الزجاج. يتمتع طلاءُ الأنابيب

الذي يوفره بيست ويست بجودة عالية بحيث

يستخدم مادّة بروبلين إيثيلين المفلورة التي

تقاومُ الأشعة فوق البنفسجيّة وحرارة التشغيل

في آن وتسمح في الوقت عينه بالانبعاثات

العالية لضوء الأشعة فوق البنفسجيّة الأساسيّ.

يجب أن يتمّ الاستبدال مع الحفاظ على الأداء

نفسه.

التركيب

كاميليون “أبلايت”

حُلَّ حلقتي التثبيت عند الأطراف الداخليّة

العلويّة للغطاء الأماميّ لإزالة الغطاء عن هيكل

الضوء العلويّ ثمّ حُلّ المشبك من أطراف التوصيل

والتثبيت السفليّة (لا ضرورة لإعادة شدّ حلقات

التثبيت بعد التركيب لتسهيل مهمّة تغيير

الألواح الدبقة خلال عمليّة الصيانة الروتينيّة).

إستخدم الهيكل بمثابة نموذج معايرة وحدِّد نقطتي

التثبيت فوق مساحة التركيب. إستخدم

المسامير اللولبيّة وأجهزة الوصل البلاستيكيّة

المتوفرة لتثبيت هيكل الجهاز في موضعه. تزوَّدُ

أجهزة الضوء العلويّ بسلك القدرة الكهربائيّة

الموصول مباشرة بطرف الجهاز الأيمن، مع إمكانيّة

اختيار توصيل الجهاز من الخلف مباشرة إلى

داخل شبكة الأسلاك المثبتة في الجدار. تتوفرُ

لوحة المنطقة الدائريّة المخرّمة جزئيّاً في سطح

مأخذ التيار في الجزء الخلفي من الجهاز تحقيقاً

لهذه الغاية. إذا تمّ استخدام هذا الخيار، يجب

عندئذٍ فصل السلك القائم من طرف الوصلة

الثلاثيّة الاتجاهات داخل الجهاز والتخلّص منه. لا

يجوز في أيّ حال من الأحوال ترك طرف الوصلة

الثلاثيّة الاتجاهات موصولاً عندما تستخدم القدرة

الكهربائية مباشرة من شبكة الأسلاك البديلة.

لتحقيق التوصيل الثابت للجهاز: إنزع الغطاء

الأماميّ، فكَّ المسمارين اللولبيّين ذات المفك

القابض المعزول اليد M4x12mm اللذين

يثبتان الغطاء على بدن الجهاز. سيظهرُ بذلك

طرف الوصلة الكهربائيّة الثلاثيّة الاتجاهات

على يسار الفجوة المركزيّة. قم بوصل الجهاز

بالكهرباء عبر الوسائل الملائمة واحرص على عزل

الكهرباء. أعد تركيب الغطاء إذا سبقَ لك ونزعته.

وأعد تركيب الغطاء الأمامي Uplight. قم بوصل

الدارة الكهربائيّة وتشغيلها.

كاميليون 1x2

يمكن تركيب الجهاز على الحائط أو جعله قائماً

بذاته من غير دعامة. يزوّد الجهاز بسناد معدّ

للتركيب على الحائط في حين يمكن شراء

السناد القائم بذاته. بالاستعانة بالسناد المعدّ

للتركيب على الحائط كنموذج معياريّ، حدِّد

نقطتي تثبيت فوق مساحة التركيب. تتوفرُ

المسامير اللولبيّة وأجهزة الوصل البلاستيكيّة

لتثبيت السناد مع الحرص على أن تكون وضعيّة

حافة تعليق السناد نحو الأعلى. ثبّت جهاز 1x2

بكلاّب على السناد، ثمّ ثبّت السلك الكهربائيّ

في الجدار أو في أيّ مساحةٍ صلبة قبلَ وصل الإمداد

بالطاقة.

مصيدة الذباب كاميليون ( طراز1x2، 2x2 وأبلايت)

شهادة رقم 8522 مصيدة الذباب كاميليون- تعليمات الاستخدام

كاميليون 2x2

ملاحظة: تأكّد قبلَ تركيب الجهاز من أنّ المساحة

الذي سوف يعلّق عليها قادرة على تحمّل وزن الجهاز.

سوف يلزمكَ سلسلتين ذات طول كافٍ وعرض

مناسب لتحمّل 15 كلغ على الأقلّ (لا يتمّ التزويد

بالسلسلتين). راجع فقرة “التركيب”. إختر

الوضعيّة المثلى للجهاز (راجع “ موقع تركيب

الآلة”). أربط السلسلتين بالنقطة التي يتدلّى

منها الجهاز. قم بمدّ المشابك أو السلسلة عبرَ

سنادات التعليق المتموضعة على طرفي حافة

السناد لتأمين مستوى التعليق. ثبّت السلك

الكهربائي على مساحةٍ صلبة قبلَ وصل الإمداد

بالطاقة.

تجديد الألواح الدبقة

أوقف تشغيل الماكينة قبلَ المباشرة في أعمال

الصيانة. يجب تغيير الألواح الدبقة متى امتلأت

بالذباب أو مرّة واحدة كلّ 6 إلى 8 أسابيع. تأكّد من

استخدام ألواح الغراء بيست ويست كقطع بديلة.

كاميليون أبلايت (أنظر الرسم 1).

إنزع اللوح الدبق المستخدم عن الماكينة بنزع

غطاء أبلايت. يمكن للغطاء الأمامي للجهاز أن يدور

على محور وحدتي تثبيت سفليّتين. إرفع

الغطاء حوالى 15 مم نحو الأعلى واتركه يتمايل

إلى الأمام وإلى أسفل. إحذر جيّداً من دوران الغطاء إلى

أسفل إذ يمكن للوحة الدبقة القديمة أن تنزلق.

إنزع ورقة التدعيم عن اللوح الجديد، وأدخِل أطراف

اللوح الجديد تحت الأذرع الدليليّة على أن يكون

الجانب الدبق مواجهاً للأنبوب. أعِد تركيب الغطاء

الأماميّ واحرص على تثبيت حلقتي التثبيت

العلويتين في وجهتين على جانبَي الجهاز.

كاميليون 1x2/2x2 (أنظر الرسم 5)

إنزع حوض التجميع بسحب المقبض الفضّي

المحمّل بنابض ووضعه عند طرف الحوض. إنزع

اللوح (ألواح) الدبق القديم بسحبه وإخراجه من

الماكينة. إنزع ورقة الدعم عن اللوح الجديد وأدخله

في موضعه داخل الماكينة على أن يكون الجانب

الدبق مواجهاً لأنابيب الأشعة فوق البنفسجيّة

وتأكّد من تثبيته في مكانه تحت أدوات الاحتجاز

المعلقة في أعلى الماكينة. إستبدل حوض

التجميع.

قطع الاستبدال

يتوفرُ اللوحُ الدبق في كافة الطرازات بيست

ويست BOACHA850. يكون نوع الأنابيب في

كافة الطرازات كوانتوم بي أل كوان F15T8BL350

أو كوان F15T8BL350SH.

تغيير الأنابيب

كاميليون أبلايت

أمسك بالأنبوب وحرّكه في أيّ اتجاه من الاتجاهين

(90 درجة مئويّة). بعد سماع طقطقتين، يمكن

عندئذٍ نزع الأنبوب بسحبه من خارج مقبس

اللمبة. يجري تركيب الأنبوب بعكس التعليمات

المذكورة في الإجراء أعلاه.

كاميليون 1x2/2x2

يستخدمُ إجراءٌ مماثلٌ لتغيير الأنابيب في

الجهازين، باستثناء أنَّ حواجز الوقاية في جهاز

كاميليون 1x2 يرتكز على محور سفليّ في حين

أنّ قضبان الوقاية في جهاز كاميليون 2x2 ترتكز

على محور علويّ. يجب تكرار هذا الإجراء للجهة

المقابلة من طراز كاميليون2x2.

إنزع حوض التجميع وافتح حاجز الوقاية من

الكروم عند واجهة الماكينة. يرتكز حاجز الوقاية

هذا على محور متجّه نزولاً (يكون المحور متجّهاً

صعوداً في جهاز كاميليون2x2) إنطلاقاً من طرفه

السفليّ (الطرف العلويّ في جهاز كاميليون2x2).

يدفعُ أعلى حاجز الوقاية (أسفل حاجز الوقاية

في جهاز كاميليون2x2) باتجاه الأعلى ومن ثمّ

في اتجاه بعيد عن الفتحات المتواجدة عند كلّ

طرفٍ من أطراف بدن الماكينة. أمسك بكلّ أنبوب

وحرّكه بزاوية 90 درجة مئوية إلى حين سماع

الطقطقتين. يمكن عندئذٍ سحبُ الأنابيب من

خارج مقابس اللمبات. قبلَ تركيب الأنابيب

الجديدة، إتبع التعليمات حول تركيب جلبة وصل

Reectobakt®. تأكَّد عند إعادة تركيب حواجز

الوقاية والحوض من تموضع كلِّ وحدةٍ في مكانها

الصحيح داخل بدن الماكينة الأساسيّ. تتناسبُ

تشكيلة كاميليون للمصائد الدبقة من بيست

ويست (باستثناء كاميليون أبلايت) مع جلبات

وصل Reectobakt® الحديثة (براءة إختراع

عالقة)، وتعتبرُ الابتكارَ الذي أخذته بيست

ويست على عاتقها من أجل تحسين أداء الأجهزة.

تشكّلُ جلبة وصل Reectobakt® شاشة متمركزة

ما بين مصدر ضوء الأشعة فوق البنفسجيّة

واللوح الدبق، وتقوم بتقليص كميّة الأشعة

فوق البنفسجيّة التي تضربُ باللوح ممّا يؤدي

بطبيعة الحال إلى المدِّ بعمر المادّة اللاصقة. من

المهمّ جدّاً عند إدخال الأنبوب (الأنابيب) في الأجهزة

أن يتمّ وضع جلبات وصل Reectobakt® مباشرة

بين اللوح الدبق ومساحة انبعاث الضوء الخاصّة

بالأنبوب.

تركيب جلبات وصل Reectobakt®

يحتفظ المصنّعُ بحقّ إدخال التعديلات على

مواصفات الطراز من دون تقديم إخطار.

تخضعُ جميع أجهزة بيست ويست لكفالةٍ ممتدّة

على 3 سنوات (لا تشمل الكفالة الأنابيب

ومحرّكات بدء الحركة).

الرسم 2. طريقة تجميع جلبة الوصل

Reectobakt®

مصباح فلوري

مسامير موصلة

حجاب واقٍ Reectobakt®

مصيدة الذباب كاميليون ( طراز1x2، 2x2 وأبلايت)

جلبة وصل Reectobakt® في الوضعيّة الملائمة أمسِك الأنبوب واجمع الطرفين الرئيسين لجلبة الوصل Reectobakt® مع

المسامير الموصلة المزدوجة في كلّ طرفٍ من طرفي الأنبوب. تأكّد من أن يتمّ تركيب

جلبة الوصل وسط الأنبوب حتى تكون الفجوة الصغيرة ما بين طرف جلبة الوصل

وطرف الأنبوب المعدنيّ هي نفسها عند الطرفين. إدفع بجلبة الوصل بحذر حتى

تحتكّ بالأنبوب على طوله. يجب أن تثبت جلبة الوصل بشكل محكم في موقعها.

أعِد تركيبَ الأنبوب داخل الجهاز وحرّكه حوالى 90 درجة مئويّة فتثبت جلبة الوصل

بذلك خلفَ الأنبوب مبعداً بذلك الضوء عن اللوح الدبق. تعامل بحذر مع الحجاب

الواقي في كافة الأوقات نظراً إلى أهميّة الحجم والأبعاد وذلك من أجل أن تندمج بشكل

مناسب في الأنبوب.

FIG 1

FIG 5

2x2

1x2 2x2

FIG 3 FIG 4

INSTRUCTIONS FOR USE

Innovation, quality & power

INNOVATION // QUALITY // POWER

PestWest Electronics Limited

Wakefield Road, Ossett,

West Yorkshire, UK.

Tel:

+44 (0)1924 268 500

Fax:

+44 (0)1924 273 591

Email: [email protected]

www.pestwest.com

Certicate No. 8522

Version: 01 / MAY2014

This manual suits for next models

Table of contents

Languages:

Popular Lawn And Garden Equipment manuals by other brands

AL-KO

AL-KO HW 601 manual

Muck-Truck

Muck-Truck MKIII instruction manual

BCP

BCP SKY6415 instruction manual

Land Pride

Land Pride Rotary Cutters RCR1884 Operator's manual

Volpi

Volpi Olytech 455SP-455L-455X Operation and maintenance manual

Gronomics

Gronomics EGB 34-48 Assembly instruction

Simplicity

Simplicity 1691792 Operator's manual

RedMax

RedMax SRTZ235 Operator's manual

Lechuza

Lechuza PURO 50 installation instructions

DynaTrap

DynaTrap DT2000XLP owner's manual

Fiap

Fiap Air Active manual

Holman

Holman WX2 user guide

Gardena

Gardena AccuCut Li Operation instructions

CPE

CPE 50075 Owner's manual & operating instructions

Toro

Toro 07511AA Software guide

Gardena

Gardena 4066 Operator's manual

Efco

Efco TR 1540 Operators instruction book

Toro

Toro MULTI PRO 5600 Service manual

PestWest Electronics Chameleon Series User manual

Popular Lawn And Garden Equipment manuals by other brands
