Philips HTS5800H User manual

Quick Installation & Setup Guide
HTS5800H
12nc: 3139 245 23071
Television
HTR5000 (rear)
DVDR3350H (rear)
~
MAINS
ANTENNA
TV
EXT1
VIDEO
(CVBS)
AUDIO
S-VIDEO
(Y/C)
AUDIO
R
L
OUT2
VIDEO
(CVBS)
L
R
AUDIO
P
B
OUT1
Y
P
R
COAXIAL
DIGITALAUDIO OUT
ANTENNA
off-air antenna
FRONTR
REAR
LEFT
FRONTL
Subwoofer
FRONTR
FRONT
RIGHT
FRONT
LEFT
CENTER
FRONTL
REAR
RIGHT
NOTE
This Quick Installation & Setup Guide shows you the basic
connections and sound setup required for the Hard Disk/DVD
Recorder (DVDR3350H) and the Digital AV/Surround Receiver
(HTR5000). For detailed connection and setup, refer to the
separate Quick Start Guide for each device.
REMARQUE
Ce guide d’installation et de conguration rapide indique les
connexions de base et la conguration audio requises pour le
DVD Recorder avec disque dur (DVDR3350H) et le récepteur
AV numérique/Surround (HTR5000). Pour obtenir des
informations détaillées sur la connexion et la conguration,
reportez-vous aux guides de mise en route respectifs de chaque
appareil.
NOTA
Esta guía de instalación y conguración rápida muestra las
conexiones básicas y la conguración de sonido necesarias para
el disco duro/grabador de DVD (DVDR3350H) y el receptor de
AV digital/envolvente (HTR5000). Para obtener información
detallada sobre conexiones y conguración, consulte la guía de
inicio rápido de cada dispositivo.
Guide d’installation et de conguration rapide
Guía de instalación y conguración rápida

ARefer to the separate Quick Start Guide for the Recorder
(DVDR3350H) to complete the basic connections and setup.
BRefer to the separate Quick Start Guide for the Receiver (HTR5000)
to connect all the speakers system.
Setup on HTR5000
CTurn on the Receiver and press the SOURCE button (or DISC on
the remote control) repeatedly until “DISC COAX” appears on the
display panel.
Note: This is the correct source mode to receive the audio input
from the Recorder.
DTo turn on the Multi-channel surround mode, press the
SURROUND button.
Note: The display panel will show “DOLBY DIGITAL / DTS /
MOVIE / MUSIC / PRO LOGIC”, depending on the surround sound
available on the disc or from the play source.
ETo adjust the speakers’ settings for optimum surround performance,
press the PROG button.
I) Use ./ >keys to view the available setting options (CENTER
DELAY, REAR DELAY, TEST TONE or MENU OFF), then press
PROG button to select.
II) Adjust the VOLUME control to change the setting and press PROG
button to conrm.
Setup on DVDR3350H
FTurn on the Recorder and press SETUP on the remote control.
GPress V to select in the menu and press B.

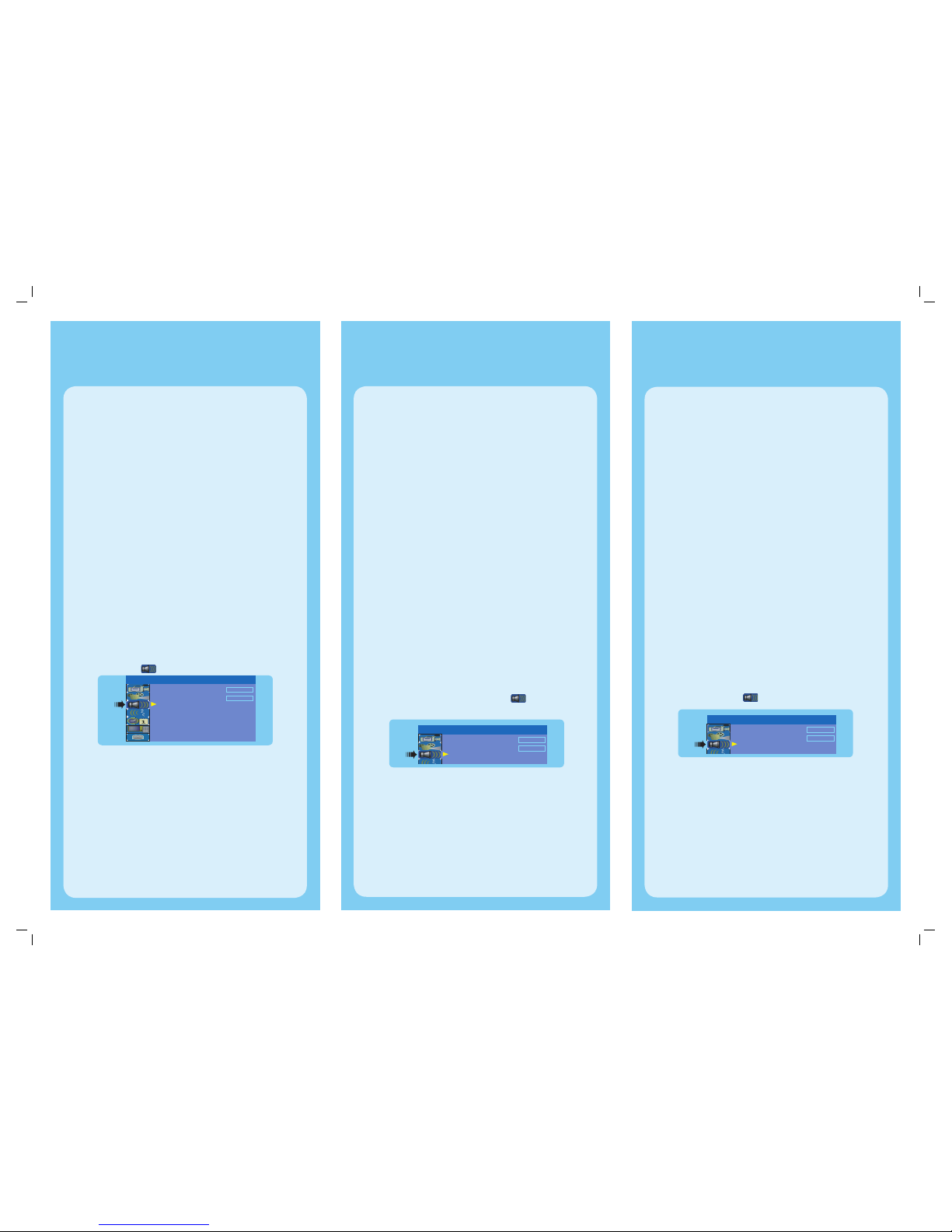

SETUP MENU - AUDIO
LPCM Output
LPCM 96Hz
SPDIF Output
RAW
SPDIF Output - set it to { RAW }.
Your receiver has a built-in multi-channel decoder.
LPCM Output - set it to { LPCM 96 kHz }.
Your receiver is capable to support all types of audio signals and
output in their original format.
HPress SETUP to exit the menu.
You can now start enjoying the playback from the Recorder with the
superior sound output through the Receiver.
Always refer to the accompanying User Manual
for more information.
Sound setup for the
recorder and receiver
AReportez-vous au guide de mise en route du DVD Recorder
(DVDR3350H) pour effectuer les connexions de base et la conguration.
BReportez-vous au guide de mise en route du récepteur (HTR5000)
pour connecter l’ensemble du système de haut-parleurs.
Conguration du HTR5000
CMettez le récepteur sous tension et appuyez plusieurs fois sur la
touche SOURCE (ou DISC) de la télécommande jusqu’à ce que le
message « DISC COAX » apparaisse sur l’afcheur.
Remarque: il s’agit du mode source adéquat pour recevoir l’entrée
audio numérique du DVD Recorder.
DPour activer le mode Surround multicanal, appuyez sur la touche
SURROUND de la télécommande.
Remarque: l’écran afche le message « DOLBY DIGITAL/DTS/
MOVIE/MUSIC/PRO LOGIC » selon le son Surround disponible sur
le disque ou à partir de la source de lecture.
EPour régler les paramètres des haut-parleurs et obtenir des
performances audio optimales, maintenez enfoncée la touche PROG
jusqu’à ce que l’option apparaisse à l’écran.
I) Utilisez les touches ./ >pour afcher les options de réglage
disponibles (CENTER DELAY, REAR DELAY, TEST TONE ou MENU
OFF) (Retard centre, Retard arrière, Tonalité d’essai ou Menu
désactivé), puis appuyez sur la touche PROG pour sélectionner.
II) Tournez la commande VOLUME pour modier le réglage et appuyez
sur la touche PROG pour conrmer.
Conguration du DVDR3350H
FMettez le DVD Recorder sous tension et appuyez sur la touche
SETUP de la télécommande.
GAppuyez sur la touche Vpour sélectionner dans le menu, puis
appuyez sur la touche B.
AUDIO
Sortie LPCM
LPCM 96Hz
Sortie SPDIF
RAW
Sortie SPDIF - réglez cette option sur { RAW }.
Votre récepteur est doté d’un décodeur multicanal intégré.
Sortie LPCM - sélectionnez { LPCM 96 kHz }.
Votre récepteur peut prendre en charge tous types de signaux et
sorties audio dans leur format original.
HAppuyez sur la touche SETUP pour quitter le menu.
Vous pouvez maintenant proter de votre DVD Recorder avec sortie
audio de qualité supérieure via le récepteur.
Reportez-vous au manuel d’utilisation fourni pour
plus d’informations.
Conguration audio du DVD
Recorder et du récepteur.
AConsulte la guía de inicio rápido del grabador (DVDR3350H) para
completar las conexiones y la conguración básicas.
BConsulte la guía de inicio rápido del receptor (HTR5000) para
conectar todos los altavoces del sistema.
Conguración de HTR5000
CEncienda el receptor y pulse el botón SOURCE (o DISC en el
control remoto) varias veces hasta que aparezca “DISC COAX” en
el panel de visualización.
Nota: éste es el modo de fuente correcto para recibir la entrada de
audio digital del grabador.
DPara activar el modo envolvente multicanal, pulse el botón
SURROUND en el control remoto.
Nota: el panel de visualización mostrará “DOLBY DIGITAL / DTS /
MOVIE (Película) / MUSIC (Música) / PRO LOGIC”, según el sonido
envolvente disponible en el disco o la fuente de reproducción.
EPara ajustar la conguración de los altavoces para un rendimiento
envolvente óptimo, mantenga pulsado el botón PROG hasta que la
opción aparezca en el panel de visualización.
I) Utilice los botones./ >para ver las opciones de conguración
disponibles (CENTER DELAY [Demora central], REAR DELAY
[Demora posterior], TEST TONE [Tono de prueba] o MENU OFF
[Menú desactivado]) y, a continuación, pulse el botón PROG para
seleccionar.
II) Ajuste el control VOLUME para cambiar la conguración de volumen
y pulse el botón PROG para conrmar.
Conguración de DVDR3350H
FEncienda el grabador y pulse SETUP en el control remoto.
GPulse Vpara seleccionar en el menú y pulse B.
AUDIO
Salida LPCM
LPCM 96Hz
Salida SPDIF
RAW
Salida SPDIF - dena esta opción en { RAW }.
El receptor cuenta con un decodicador multicanal incorporado.
Salida LPCM - dena esta opción en { LPCM 96 kHz }.
El receptor admite todo tipo de señales y salidas de audio en su
formato original.
HPulse SETUP para salir del menú.
Ya puede empezar a disfrutar de la reproducción del grabador con la
salida de sonido superior del receptor.
Consulte el manual de usuario adjunto para
obtener más información.
Conguración de sonido para
el grabador y el receptor
