Sikkerhet og feilsøking
Informasjon om sikkerhet og feilsøking
Sikkerhetstiltak og vedlikehold • Feilsøking • Forskrifter • Andre opplysninger
Sikkerhetstiltak og vedlikehold
ADVARSEL: Bruk av brytere, justeringer eller prosedyrer som ikke er
beskrevet i denne dokumentasjonen kan forårsake elektrisk støt, elektrisk
fare og/eller mekanisk fare.
Les og følg disse instruksene når du skal tilkople og bruke dataskjermen din.
●Kople skjermen fra strømforsyningen hvis den ikke skal brukes over lengre tid.
●Ikke prøv å fjerne bakdekselet, ettersom det kan utsette deg for fare for elektrisk støt.
Bakdekselet skal kun fjernes av autorisert servicepersonale.
●Ikke legg gjenstander oppå skjermkabinettet, ettersom de kan falle ned i viftene eller dekke
dem slik at skjermens elektroniske utstyr ikke blir tilstrekkelig nedkjølt.
●For å unngå faren for elektrisk støt eller varig skade på skjermen, må den ikke utsettes for
regn eller store mengder fuktighet.
●Bruk aldri alkohol eller salmiakkbaserte væsker for å rense skjermen. Hvis skjermen er
skitten, tørk av den med en lett fuktet klut. Kople alltid skjermen fra strømforsyningen før den
vaskes.
●Når du skal plassere skjermen, pass på at du har lett tilgang til strømuttaket og
strømkontakten.
Ta kontakt med en servicetekniker hvis skjermen ikke virker som den skal når du følger instruksene
i denne håndboken.
TILBAKE TIL TOPPEN AV SIDEN
file:///D|/EDFU/crt_19_5/edoc/swedish/109P/SAFETY/SAFETY.HTM2005-04-21 ¤W¤È 11:08:09

Om denna elektroniska bruksanvisning
Om denna elektroniska bruksanvisning
Om denna bruksanvisning • Andra dokument som kan behövas • Nationella beskrivningar
Om denna bruksanvisning
Denna elektroniska bruksanvisning är avsedd för alla som använder Philips färgmonitor (Color
Monitor). Den innehåller beskrivningar av monitorns egenskaper, inställningar, användning och all
övrig relevant information, vilket är exakt samma information som finns i pappersversionen.
Den innehåller följande avsnitt:
●Säkerhet och felsökning ger tips och lösningar för vanligt förekommande problem, och
annan samhörande information som du kan behöva.
●"Om denna elektroniska bruksanvisning" ger en översikt över vilken information som ingår,
liksom beskrivningar av ikoner och annan dokumentation som finns tillgänglig.
●Produktinformation ger en översikt över monitorns egenskaper samt tekniska data för
monitorn.
●Installera monitorn beskriver de inledande inställningarna och ger en översikt över hur
monitorn ska användas.
●Frontkontrollerna ger information om justering av inställningarna för monitorn.
●Kundservice och garanti är en lista över Philips centra för kundservice världen över,
tillsammans med telefonnummer till help desks samt information om den garanti som gäller
för produkten.
●Ordlista ger kompletterande information om tekniska termer.
●Download (nerladdning) med vars hjälp användarna kan installera hela bruksanvisningen på
sina hårddiskar.
●Vanliga frågor ger svar på vanligt förekommande frågor.
TILLBAKA TILL BÖRJAN PÅ SIDAN
Andra dokument som kan behövas
Utöver denna Elektroniska bruksanvisning kan du behöva titta i följande dokumentation:
●Philips färgmonitor, kort introduktion som sammanställer de steg som krävs för att ställa in
file:///D|/EDFU/crt_19_5/edoc/swedish/109P/ABOUT/ABOUT.HTM (1 of 3)2005-04-21 ¤W¤È 11:08:10

Om denna elektroniska bruksanvisning
monitorn. Den följer med produkten.
TILLBAKA TILL BÖRJAN PÅ SIDAN
Nationella beskrivningar
I följande underavsnitt beskrivs de skrivkonventioner som används i detta dokument.
Påpekanden, Försiktighet och Varningar
I hela denna bruksanvisning kan textstycken åtföljas av en ikon och vara skrivna med fetstil eller
kursivt. Dessa stycken avser påpekanden, försiktighet och varningar, och används på följande sätt:
OBS: Denna ikon markerar viktig information och tips som kan hjälpa dig att
använda ditt datorsystem på ett bättre sätt.
FÖRSIKTIGHET: Denna ikon markerar information som talar om för dig hur du
ska undvika potentiella risker för maskinvaran eller förlust av data.
VARNING: Denna ikon markerar risk för kroppsskada och informerar dig om
hur du ska undvika problemet.
SMART HJÄLP: Denna ikon markerar information som kan vara bra att känna
till när du ställer in On Screen Displayen på monitorn.
En del varningar kan visas med annat format och sakna ikon. I sådana fall är den specifika
visningen av varningen bemyndigad av lagstiftande myndigheter.
TILLBAKA TILL BÖRJAN PÅ SIDAN
file:///D|/EDFU/crt_19_5/edoc/swedish/109P/ABOUT/ABOUT.HTM (2 of 3)2005-04-21 ¤W¤È 11:08:10

Om denna elektroniska bruksanvisning
©2005 Koninklijke Philips Electronics N.V.
Alla rättigheter förbehållna. Reproduktion, kopiering, användning, modifiering,uthyrning, offentlig förevisning,
vidarebefordran och/eller radio-/TV-utsändning helt eller delvis är förbjuden utan skriftligt godkännande av Philips
Electronics N.V.
file:///D|/EDFU/crt_19_5/edoc/swedish/109P/ABOUT/ABOUT.HTM (3 of 3)2005-04-21 ¤W¤È 11:08:10

109P Product Information
Produktinformation
Produktegenskaper •Tekniska data • Automatisk energibesparing • Fysiska data • Stiftanslutningar
• Produktbilder
Produktegenskaper
Modell Föreskrift Färg
109P40 TCO'03 Grå
109P40
●19-tums (18.0" VIS) helt plan färgmonitor med ICE-teknik, för erhållande av ypperliga
skärmprestanda, som kan användas tillsammans med MAC, PC eller arbetsstationer.
●Autoscan som klarar horisontella avböjningsfrekvenser upp till 111 kHz med en maximal upplösning
på 1920 x 1440, och flimmerfri skärm på 1600 x 1200 upp till 87 Hz.
●CRT (katodstrålerör) med helt plan aperturgrill med högupplösande 0,24 mm likformig grille pitch
(gallerdelning).
●Autokalibrering som förlänger monitorns livslängd genom att automatiskt efterjustera färg och
ljusstyrka till de ursprungliga värdena.
●"XSD-Xtra Space Design" för storskärmsdisplay på minimal bordsyta: Världens kortaste 19-tums
sant plana monitor med ett största djup på bara 438 mm (17,2").
●sRGB för korrekt färgåtergivning på skärmen.
●FCC, CE (tillgängliga bara i vissa länder) och ISO9241-, ISO14001-certifierad
TILLBAKA TILL BÖRJAN PÅ SIDAN
Tekniska data*
CRT (bildrör)
• Storlek och elektronstråleavböjning 19 tum / 46 cm ; 90° avböjningsvinkel
• Dot pitch (punktdelning) / Grille pitch
(gallerdelning) 0,24 mm
• Horisontell pitch (horisontell delning)
file:///D|/EDFU/crt_19_5/edoc/swedish/109P/PRODUCT/PRODUCT.HTM (1 of 6)2005-04-21 ¤W¤È 11:08:11

109P Product Information
• Rörtyp Aperturgrill, plan, högkontrast, antiblänk, antistatisk,
antireflektion
• Phosphor B22
• Rekommenderad displayarea 14.0" x 10.4" / 355 x 265 mm
• Maximal displayarea 14.4" x 10.8" / 365 x 274 mm
SCANNING (avsökning)
• Horisontell scanning 30 - 111 KHz
• Vertikal scanning 50 - 160 Hz
VIDEO
• Video, punktfrekvens 290 MHz
• Inimpedans
- Video 75 ohm
- Synk 4.7 kOhm
• Insignalnivå 0.7 Vpp (Volt "topp-till-topp")
• Synk, insignal Separat synk
Blandad synk
• Synkpolariteter Positiv och negativ
VITFÄRGSTEMPERATUR
Kromaticitet, CIE-koordinater:
• vid 9300 grader K(elvin) x = 0.283 / y = 0.297
• vid 6500 grader K x = 0.313 / y = 0.329
• vid 5500 grader K x = 0.332 / y = 0.347
sRGB
file:///D|/EDFU/crt_19_5/edoc/swedish/109P/PRODUCT/PRODUCT.HTM (2 of 6)2005-04-21 ¤W¤È 11:08:11

109P Product Information
sRGB är en standard för säkerställande av korrekt överföring av färger mellan olika typer av utrustningar
(t.ex. digitalkameror, monitorer, skrivare, scanners, etc.).
Med hjälp av en enhetlig, standardiserad färguppsättning, kommer sRGB att återge bilder som tagits med
en sRGB-kompatibel utrustning på korrekt sätt på sRGB-aktiverade Philips-monitorer. På så sätt
kalibreras färgerna, och du kan lita på att de färger du ser på skärmen är korrekta.
Viktigt att komma ihåg vid användning av sRGB, är att monitorns ljusstyrka och kontrast är fixerade till
fördefinierade inställningar, liksom även färgskalan. Därför är det viktigt att välja sRGB-inställning i
monitorns OSD.
För att göra det, öppna först OSD:n genom att trycka på OK-knappen på monitorns framsida. Använd
neråt-knappen för att gå till Color temperature (färgtemperatur) och tryck igen på OK. Använd sedan
neråt-knappen för att komma till sRGB och tryck igen på OK.
Lämna OSD:n.
När detta har gjorts, ändra då aldrig monitorns ljusstyrke- och kontrastinställning. Om du ändrar någon av
dessa, så kommer monitorn att lämna sRGB-läget och gå över till en färgtemperaturinställning (color
temperature setting) på 6500K.
För mer information om sRGB, besök: www.srgb.com
* Dessa uppgifter är föremål för ändringar utan föregående meddelande.
TILLBAKA TILL BÖRJAN PÅ SIDAN
Automatisk energibesparing
Om du har VESA's DPMS-stödjande grafikkort eller programvara installerat i din PC, så kan monitorn
automatiskt minska sin energiförbrukning när den inte används. Och om en insignal från tangentbord, mus
eller annan inmatningsenhet detekteras, så "vaknar" monitorn automatiskt. I följande tabell visas
effektförbrukningen och signalerna för denna energibesparande funktion:
Effektstyrning, Definition
VESA-läge Video H-synk V-synk Effektförbr. Energi-
bespar.
(%) LED-färg
file:///D|/EDFU/crt_19_5/edoc/swedish/109P/PRODUCT/PRODUCT.HTM (3 of 6)2005-04-21 ¤W¤È 11:08:11

109P Product Information
ON Aktiv Ja Ja Typisk 120W 0 % Grön
OFF Tom Nej Nej < 1W 99% Gul
Denna monitor är ENERGY STAR®-kompatibel. I egenskap av ENERGY STAR® Partner, har
PHILIPS fastställt att denna produkt uppfyller riktlinjerna för energibesparing enligt ENERGY STAR®.
TILLBAKA TILL BÖRJAN PÅ SIDAN
Fysiska data
• Mått 17.9" x 18.5" x 17.2" / 456 x 469 x 438mm (inklusive sockel)
17.9" x 16.5" x 17.2" / 456 x 419 x 438 mm (exklusive sockel)
• Vikt 23.8 kg
• Strömförsörjning 100-240 VAC, 60-50Hz
• Temperatur (drift) 0° till 35°C / 32° till 95°F
• Temperatur (förvaring) -25° till +65°C / -13° till +149°F
• Relativ luftfuktighet 5% till 95%
* Resolution 1280 x 1024, standard size, contrast max., brightness 50%, 9300°, full white pattern.
* Dessa uppgifter är föremål för ändringar utan föregående meddelande.
TILLBAKA TILL BÖRJAN PÅ SIDAN
Stiftanslutningar
file:///D|/EDFU/crt_19_5/edoc/swedish/109P/PRODUCT/PRODUCT.HTM (4 of 6)2005-04-21 ¤W¤È 11:08:11

109P Product Information
Den 15-poliga D-kontakten (hane) på signalkabeln (IBM-system):
Stift
Nr. Tilldelning
Stift
Nr. Tilldelning
1Röd videoingång 9Inget stift
2Grön videoingång 10 Logikjord
3Blå videoingång 11 Identisk utgång - ansluten
till stift 10
4Identisk utgång - ansluten
till stift 10 12 Seriell dataledning (SDA)
5Jord 13 H. Synk / H+V
6Röd videojord 14 V. Synk (VCLK för DDC)
7Grön videojord 15 Ledning för dataklocka
(SCL)
8Blå videojord
TILLBAKA TILL BÖRJAN PÅ SIDAN
Produktbilder
Följ länkarna och titta på olika bilder på monitorn och dess komponenter.
Framsidan
Baksidan
file:///D|/EDFU/crt_19_5/edoc/swedish/109P/PRODUCT/PRODUCT.HTM (5 of 6)2005-04-21 ¤W¤È 11:08:11

109P Product Information
TILLBAKA TILL BÖRJAN PÅ SIDAN
file:///D|/EDFU/crt_19_5/edoc/swedish/109P/PRODUCT/PRODUCT.HTM (6 of 6)2005-04-21 ¤W¤È 11:08:11

Installing your Monitor
Installera monitorn
Framsidan • Baksidan • PCUH411 USB Hub (tillval)
Framsidan
Nätströmbrytare, slår på och stänger av monitorn.
OK-knapp, när den trycks in visas OSD-kontrollen.
file:///D|/EDFU/crt_19_5/edoc/swedish/INSTALL_4/INSTALL.HTM (1 of 4)2005-04-21 ¤W¤È 11:08:11

Installing your Monitor

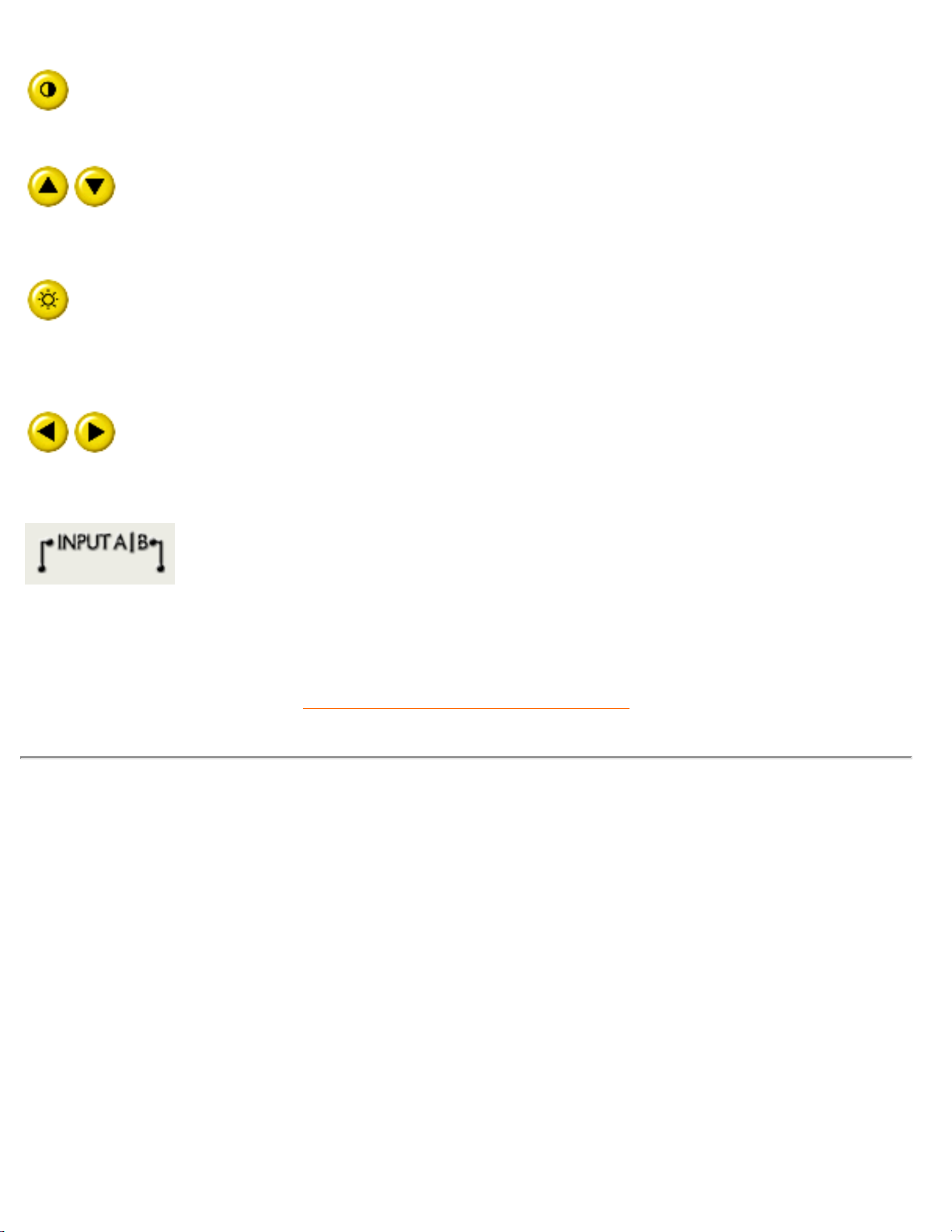

Snabbvalstangent för kontrast. När UPP-knappen trycks in visas
justeringen för CONTRAST (kontrast).
UPP- och NER-knapparna används tillsammans med monitorns
OSD-kontroll.
Snabbvalstangent för ljusstyrka. När HÖGER-knappen trycks in
visas justeringen för BRIGHTNESS (ljusstyrka).
VÄNSTER- och HÖGER-knapparna används, på samma sätt som
UPP- och NER-knapparna, tillsammans med monitorns OSD-
kontroll.
Genom att trycka på både UPP-knappen och OK, kan du enkelt
komma åt INPUT (insignal) A och/eller B.
TILLBAKA TILL BÖRJAN PÅ SIDAN
Baksidan
file:///D|/EDFU/crt_19_5/edoc/swedish/INSTALL_4/INSTALL.HTM (2 of 4)2005-04-21 ¤W¤È 11:08:11

Installing your Monitor

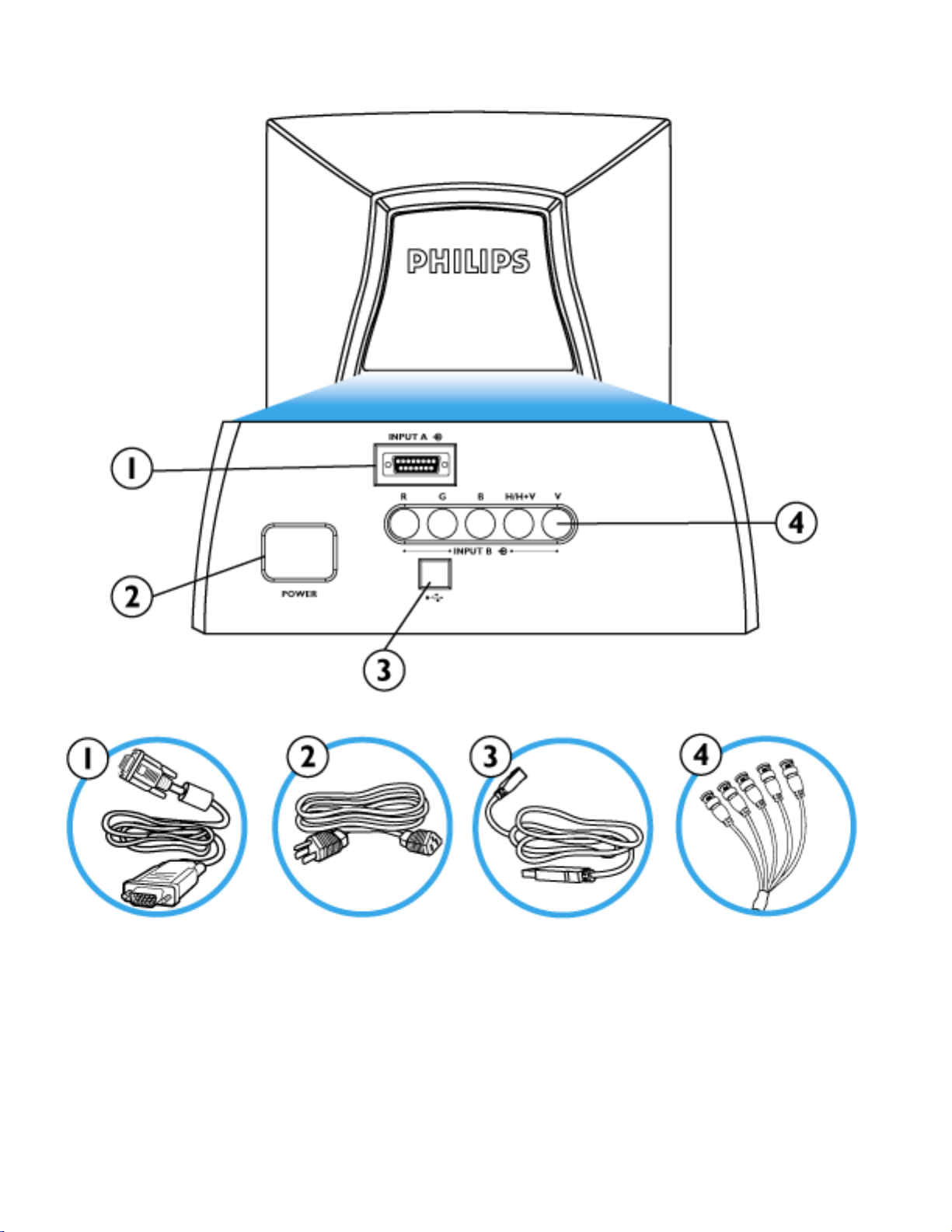

1. D-Sub-Port - Anslut D-Sub-kabeln som följer med monitorn här. Den andra
änden till PC:n.
2. Nätkontakt - anslut nätkabeln här.
3. USB-port - anslut USB Upstream-kabeln här. Anslut den andra änden till
USB hub eller till PC:s USB-kontakt. (Inte tillgänglig på alla modeller.)
file:///D|/EDFU/crt_19_5/edoc/swedish/INSTALL_4/INSTALL.HTM (3 of 4)2005-04-21 ¤W¤È 11:08:11

Installing your Monitor
4. BNC-kontakter - Anslut kablarna här för att få bästa videokvalitet på
monitorn.
TILLBAKA TILL BÖRJAN PÅ SIDAN
file:///D|/EDFU/crt_19_5/edoc/swedish/INSTALL_4/INSTALL.HTM (4 of 4)2005-04-21 ¤W¤È 11:08:11

On-Screen Display
On-Screen-Display
Beskrivning av On-Screen Displayen • OSD-trädet • OSD-kontrollerna
Beskrivning av On Screen Display
Vad är On-Screen Display?
Det är en funktion i alla Philips monitorer med vars hjälp en slutanvändare kan ställa in skärmens
utseende och uppförande direkt på skärmen med hjälp av fönster med anvisningar.
Användargränssnittet gör det enkelt och bekvämt att arbeta med monitorn.
Grundläggande och enkla anvisningar på kontrollknapparna.
När du trycker på knappen på monitorn så visas Main Controls-fönstret (huvudmenyn) för On-
Screen Display (OSD), och du kan börja göra de inställningar för monitorn som du önskar. Använd
eller knapparna för att utföra de olika justeringarna.
file:///D|/EDFU/crt_19_5/edoc/swedish/OSD/OSDDESC.HTM (1 of 4)2005-04-21 ¤W¤È 11:08:12

On-Screen Display
TILLBAKA TILL BÖRJAN PÅ SIDAN
OSD-trädet
Nedan visas en översikt över strukturen hos On-Screen Display. Du kan använda den som ett
hjälpmedel när du senare ska göra de olika inställningarna.
Din skärm har eventuellt inte alla funktioner i OSD-trädet nedan.
file:///D|/EDFU/crt_19_5/edoc/swedish/OSD/OSDDESC.HTM (2 of 4)2005-04-21 ¤W¤È 11:08:12

On-Screen Display
file:///D|/EDFU/crt_19_5/edoc/swedish/OSD/OSDDESC.HTM (3 of 4)2005-04-21 ¤W¤È 11:08:12

On-Screen Display
TILLBAKA TILL BÖRJAN PÅ SIDAN
file:///D|/EDFU/crt_19_5/edoc/swedish/OSD/OSDDESC.HTM (4 of 4)2005-04-21 ¤W¤È 11:08:12

Customer Care and Warranty
Customer Care & Warranty
PLEASE SELECT YOUR COUNTRY/AREA TO READ THE WARRANTY COVERED:
WESTERN EUROPE: Austria • Belgium • Cyprus • Denmark • France • Germany • Greece •
Finland • Ireland • Italy • Luxembourg • the Netherlands • Norway • Portugal • Sweden •
Switzerland • Spain • United Kingdom
EASTERN EUROPE: Czech Republic • Hungary • Poland • Russia • Turkey • Bulgaria •
Slovakia • Slovenia
LATIN AMERICA: Antilles • Argentina • Brazil • Chile • Colombia • Mexico • Paraguay •
Peru • Uruguay • Venezuela
NORTH AMERICA: USA & Canada
PACIFIC: Australia • New Zealand
ASIA: Bangladesh • China • Hong Kong • India • Indonesia • Japan • Korea • Malaysia •
Pakistan • Philippines • Singapore • Taiwan • Thailand
AFRICA: Morocco • South Africa
MIDDLE EAST: Dubai • Egypt
file:///D|/EDFU/crt_19_5/edoc/swedish/WARRANTY/WARRANTY.HTM2005-04-21 ¤W¤È 11:08:12
