Phonocar VM214 User manual

MANUALE ISTRUZIONI
INSTRUCTIONS MANUAL
NOTICE DE MONTAGE ET D’EMPLOI
GEBRAUCHSANWEISUNGEN
MANUAL DE INSTRUCCIONES
VM214
DVB-T1/T2/DD+
CAR TV RECEIVER
ENGLISH
ITALIANO
FRANÇAIS
DEUTSCH
ESPAÑOL
04/2017

2
3
• Per l’installazione rivolgersi al personale tecnico qualificato. • Usare solo con impianto elettrico a 12-24V DC con negativo a massa.
• Scollegare il terminale negativo della batteria del veicolo quando si effettuano le connessioni dell’apparecchio. • Quando si sostitui-
sce il fusibile, utilizzarne uno con lo stesso valore di amperaggio. • Non aprire l’unità e non tentare di ripararla, consultare il proprio
rivenditore o personale tecnico qualificato. • Non collegare alcun cavo in luoghi dove potrebbe ostacolare il funzionamento dei
dispositivi di sicurezza dell’auto.
• Installation to be carried out by trained technical personnel • Make sure you have 12-24V DC, with negative-pole to mass • First disconnect
negative-pole of the car-battery, then effect car-radio connections • When replacing fuse, always use fuse with same Ampere-value • Never
open the unit, nor try to repair yourself. Always ask your Retailer or authorized technical staff • When placing the cables, keep away from all
car security-devices.
• Se servir du personnel technique qualifié pour l’installation. • Utiliser uniquement dans des installations électriques à 12-24V DC avec néga-
tif à masse. • Débrancher le terminal négatif de la batterie lorsqu’on fait les connexions de l’appareil.
• Quand on remplace un fusible, se servir d’un autre ayant le même ampérage. • Ne pas ouvrir l’appareil pour essayer de le réparer, contacter
votre revendeur ou un personnel technique qualifié • Ne brancher aucun câble dans des endroits pouvant causer les obstacles au fonctionne-
ment des dispositifs de sécurité du véhicule.
• Die Installation muss durch technische Fachkräfte vorgenommen werden • Nur bei 12V DC verwenden, mit Negativ-Pol zur Masse • Erst den
Negativ-Pol der Auto-Batterie abtrennen, dann die Radio-Anschlüsse herstellen • Beim Auswechseln, immer Sicherungen derselben Ampere-
Stärke verwenden • Nie versuchen, das Gerät zu öffnen oder eigenhändig zu reparieren. Immer den Händler bzw. technische Fachkräfte zu
Rate ziehen • Kabel fernhalten von allen Sicherheits-Geräten des Wagens.
• Para la instalación, contactar exclusivamente con empresas especializadas y personal técnicamente cualificado. • Usar solo en vehículos
con alimentación de 12V DC y negativo a masa. • Desconectar el terminal negativo de la batería del vehículo cuando se efectúen las co-
nexiones del aparato.• Cuando se sustituya el fusible, utilizar exclusivamente fusibles con el mismo amperaje. • Non abrir la unidad y no
intentar repararla, consultar al revendedor o personal técnico cualificado.
• No conectar ningún cable en lugares que puedan obstaculizar el funcionamiento de los dispositivos de seguridad del coche.
PRECAUZIONI • WARNINGS • PRÉCAUTIONS • VORSICHT • PRECAUCIONES

2
3

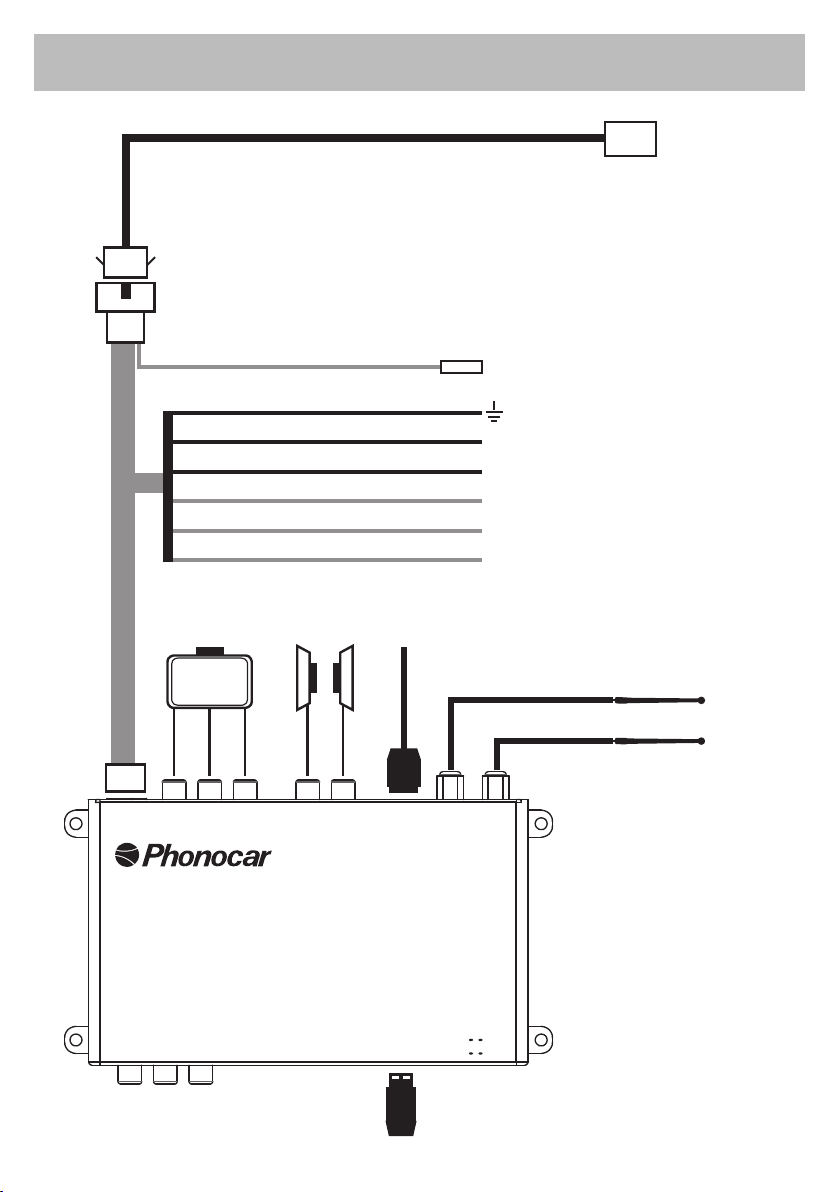

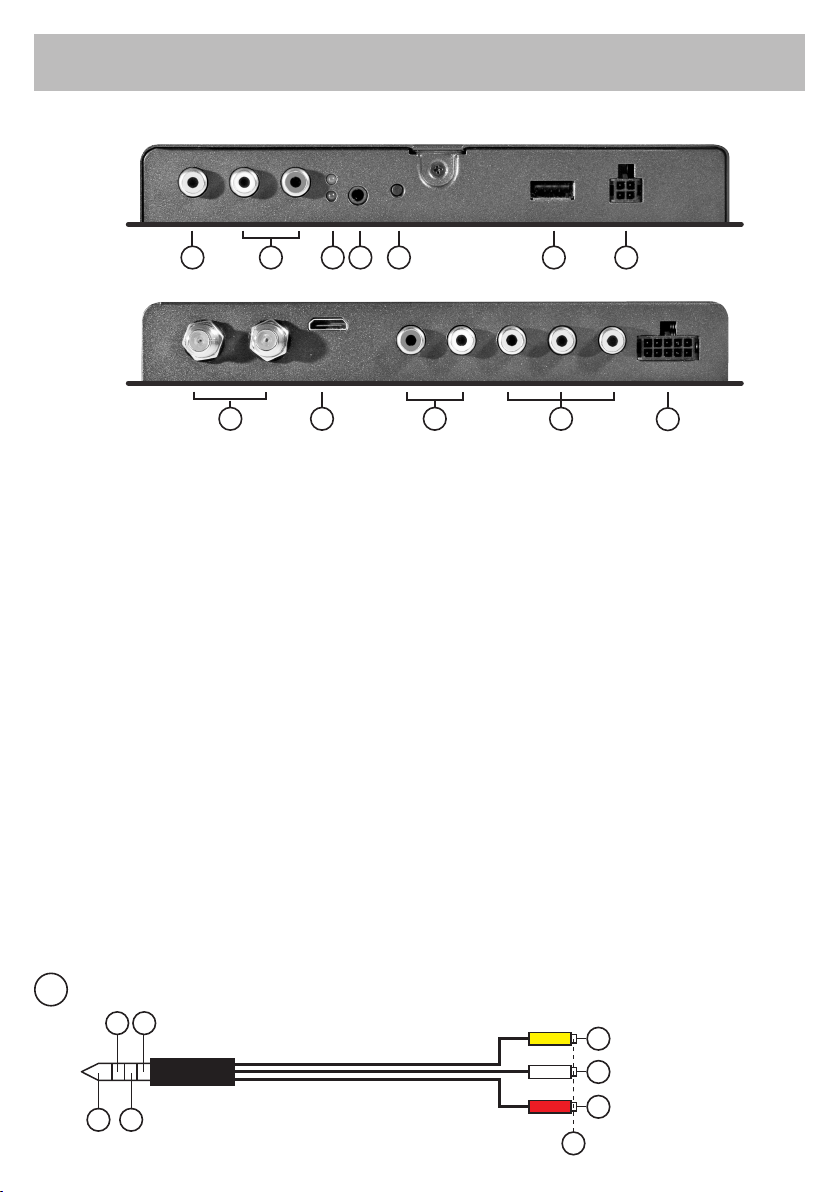

CONNESSIONI • CONNECTIONS • CONNEXIONS
KABEL-VERBINDUNGEN • CONEXIONES
8 9 10 11 12
12 3 45 6 7
1. Ingresso Video
2. Ingresso Audio
3. Indicatore ON/OFF
4. Ingresso Audio/Video Jack 3,5"
5. Tasto Reset
6. Porta USB
7. Non abilitato
8. Ingresso antenne connettore F
9. Uscita mini HDMI
10. Uscita Audio
11. Uscite Video
12. Connettore alimentazione
1. Video Input
2. Audio Input
3. ON/OFF
4. Audio/Video Input Jack 3,5"
5. Reset
6. USB port
7. Disabled
8. Aerial input F connector
9. Mini-HDMI Output
10. Audio Output
11. Video Output
12. Power connector
1. Entrada Video
2. Entrada Audio
3. Indicador ON/OFF
4. Entrada Audio/Video Jack 3,5"
5. Reset
6. Puerto USB
7. Inactivo
8. Entradas antenas conector F
9. Salida mini HDMI
10. Salida Audio
10. Salida Video
12. Conector alimentación
1. Video-Eingang
2. Audio-Eingang
3. ON/OFF-Leuchte
4. Audio/Video-Eingang Jack 3,5"
5. Reset
6. USB-Önung
7. Deaktiviert
8. Antennen-Eingang F Stecker
9. Mini-HDMI-Ausgang
10. Ausgang Audio
10. Ausgang Video
12. Strom-Anschluss-Stecker
1. Entrée Vidéo
2. Entrée Audio
3. Indicateur ON/OFF
4. Entrée Audio/Vidéo Jack 3,5"
5. Reset
6. Porte USB
7. Désactivé
8. Entrée antennes connecteur F
9. Entrée HDMI
10. Sortie Audio
11. Sortie Video
12. Connecteur Alimentation
4
PIN
GND
GND
1
13
2
2
3
4
4

4
5
CONNESSIONI • CONNECTIONS • CONNEXIONS
KABEL-VERBINDUNGEN • CONEXIONES
USB
MINI
HDMI
CAR TV RECEIVER DVB-T2
AV1 IN Operating
Power AV2 In Reset GND
Tx Out
Rx In
IR In
Video L R USB
HDMIAntenna
AUDIO OUT
R L Rear Rear Front
VIDEO OUT
Power/IR Port
VERDE / GREEN / VERT / GRÜN / VERDE
ARANCIO / ORANGE / NARANJA
NERO / BLACK / NOIR / SCHWARZ / NEGRO
MARRONE / BROWN / MARRON / BRAUN
GIALLO / YELLOW / JAUNE / GELB / AMARILLO
ROSSO / RED / ROUGE / ROT / ROJO
BLU / BLUE / BLEU / BLAU / AZUL
GND
IR TOUCH (NON ATTIVO - NOT ACTIVE
IR
+ 12 V BATTERIA / BATTERY
SOTTOCHIAVE / CAR ENGINE KEY
+12 ANT PWR (NON ATTIVO - NOT ACTIVE)
PARKING (NON ATTIVO - NOT ACTIVE)
REVERSE (NON ATTIVO - NOT ACTIVE)
VIDEO

4
5
1. Accensione/Spegnimento.
2. Tasti funzioni televideo.
3. Avanti/Indietro/Riproduzione/Pausa.
4. Menu DVBT-2.
5. Frecce spostamento nei menu.
6. Conferma selezione.
7. Lista canali.
8. Tastierino numerico.
9. Conferma ricerca canali.
10. Uscire dai menù.
11. Menu HOME.
12. Seleziona lingua.
13. Cambia sorgente.
1. Encendido/Apagado.
2. Teclas funciones teletexto.
3. Avance/Retroceso/Reproducción/Pausa.
4. Menú DVBT-2.
5. Flechas de desplazamiento en el menú.
6. Conrma selección.
7. Lista canales.
8. Teclado numérico.
9. Conrma búsqueda canales.
10. Salir de los menús.
11. Menú HOME.
12. Selecciona idioma.
13. Cambio Fuente.
1. Einschalten / Ausschalten
2. Teletext-Funktionstasten.
3. Vorwärts/Rückwärts/Playback/Pause.
4. MENÜ DVBT-2.
5. Pfeil-Tasten für Menü-Bewegungen.
6. Bestätigung .
7. Kanalliste.
8. Nummerntasten.
9. Autom. Scrolling der Kanäle.
10. Verlassen Sie das Menü.
11. Home-Menü.
12. Wahl der Audio-Sprache.
13. Wahl der Quelle .
1. Allumage/Extinction
2. Touches fonctions televideo.
3. Avance/Retour/Lecture/Pause.
4. Menu DVBT-2.
5. Flèches déplacement dans les menus.
6. Conrmation sélection.
7. Liste canaux.
8. Clavier numérique.
9. Conrme la recherche de canal.
10. Quitter les menus
11. Menu HOME.
12. Choix langue Audio.
13. Sélectionner la source.
1. Power on/o.
2. Teletext functions keys
3. Forward/Backward/Play/Pause
4. DVBT-2 menu.
5. Direction arrows on the menus.
6. Select.
7. Channels list.
8. Number-Keys
9. Conrms channels search
10. Menu exit .
11. HOME menu.
12. Select language.
13. Change source.
1
2
4
8
5
7
3
13
12
9
11
10
FUNZIONI TELECOMANDO • REMOTE FUNCTIONS
TÉLÉCOMMANDE • FERNBEDIENUNGS • MANDO A DISTANCIA
6

6
7
IT -
2
Seleziona la lingua.
3
Seleziona il paese.
4
Seleziona fuso orario.
5
Funzione AFS OFF/ON.
6
Ordinamento automatico dei canali.
1
Scansione dei canali. Eettuare la ricerca dopo aver impostato
i precedenti parametri.
GB -
2
Select the language.
3
Select the country.
4
Select time zone.
5
AFS OFF / ON function.
6
Automatic sorting of channels.
1
Scan channels. Search after setting the previous parameters.
D -
2
Wählen Sie die Sprache aus.
3
Wählen Sie das Land aus.
4
Zeitzone auswählen.
5
AFS OFF / ON Funktion.
6
Automatische Sortierung von Kanälen.
1
Kanalsuche - Die Suche nach der Einstellung der vorherigen
Parameter anleiten.
E -
2
Selecciona el idioma.
3
Selecciona el País.
4
Selecciona huso horario.
5
Función AFS OFF/ON.
6
Reordenación automática de los canales.
1
Escansión de los canales. Efectuar la búsqueda después de haber
ajustado los anteriores parámetros.
FR -
2
Choisissez la langue.
3
Sélectionnez le pays.
4
Sélectionnez le fuseau horaire.
5
AFS OFF / ON fonction.
6
Tri automatique des canaux.
1
Recherche des canaux. Eectuer la recherche après avoir réglé les
paramètres précédents.
GB - At the rst power on, the following menu appears:
A-Select DVBT2 Settings B-Select Radio
C-Select USB media player
D-Select music player E-Edit settings.
FR - Lors de du premier allumage, le menu suivant apparaît :
A-Sélectionne les réglages DVBT2 B-Sélectionne la Radio
C-Sélectionne le Lecteur multimédia USB
D-Sélectionne le lecteur de musique E- Modie les réglages
D - Beim ersten Einschalten wird folgendes Menü angezeigt:
A-DVBT2 Einstellungen auswählen B- Radio auswählen
C-USB Media Player auswählen
D-Musik-Player auswählen E- Einstellungen ändern.
IT - Alla prima accensione appare il seguente menù:
A-Seleziona impostazioni DVB-T2 B-Seleziona Radio
C-Seleziona lettore multimediale USB
D-Seleziona lettore musica E-Modica impostazioni.
E - En el primer encendido aparece el siguiente menú:
A-Selecciona ajustes del DVBT2 B- Selecciona Radio
C-Selecciona lector multimedia USB
D-Selecciona lector música E- Modica ajustes.
MENÚ PRINCIPALE • MAIN MENU • MENU PRICIPALE • HAUPTMENÜ • MENÚ PRINCIPAL
A-MENU IMPOSTAZIONI PRIMA INSTALLAZIONE
A-MENU SETTINGS FIRST INSTALLATION
A
-MENÜ EINSTELLUNGEN BEI DER ERSTEN INSTALLATION
A
- MENU AJUSTES PRIMERA INSTALACIÓN
A-RÉGLAGES DU MENU PREMIÈRE INSTALLATION
2
3
4
5
6
1
A
A
B C
D E

6
7

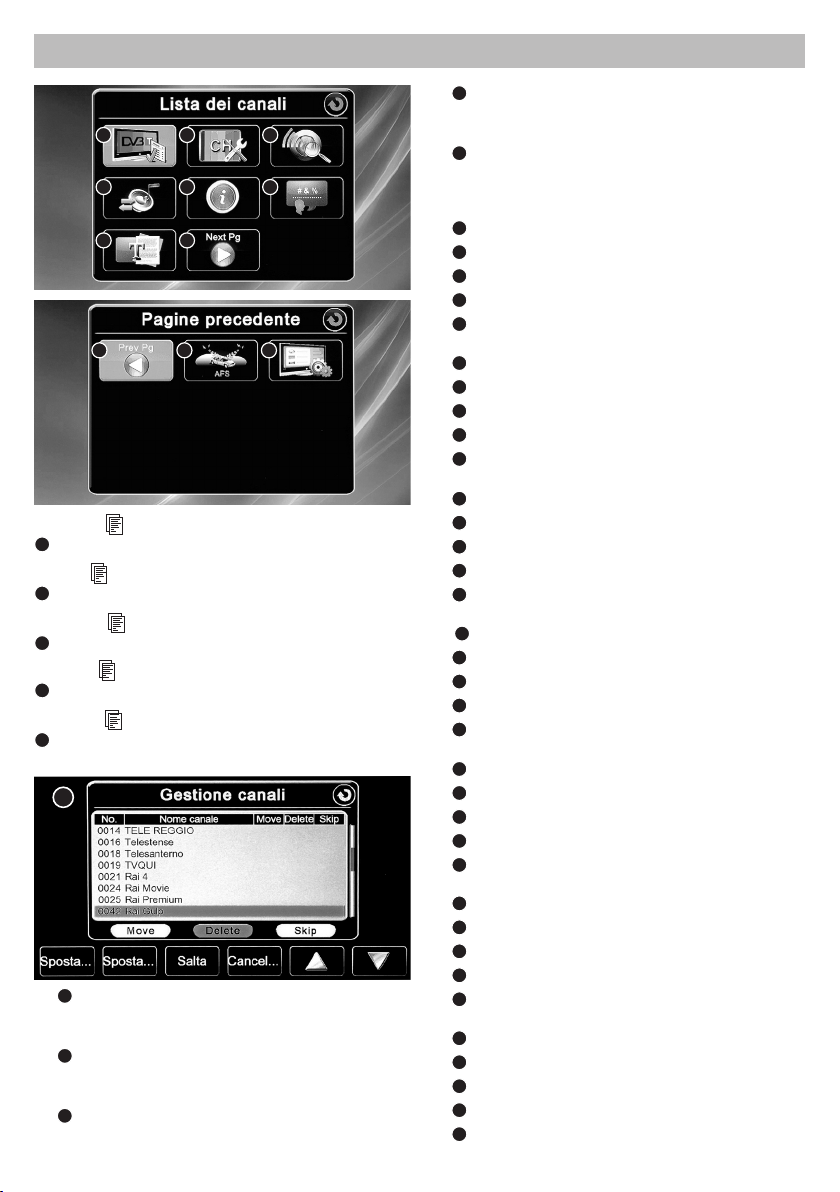

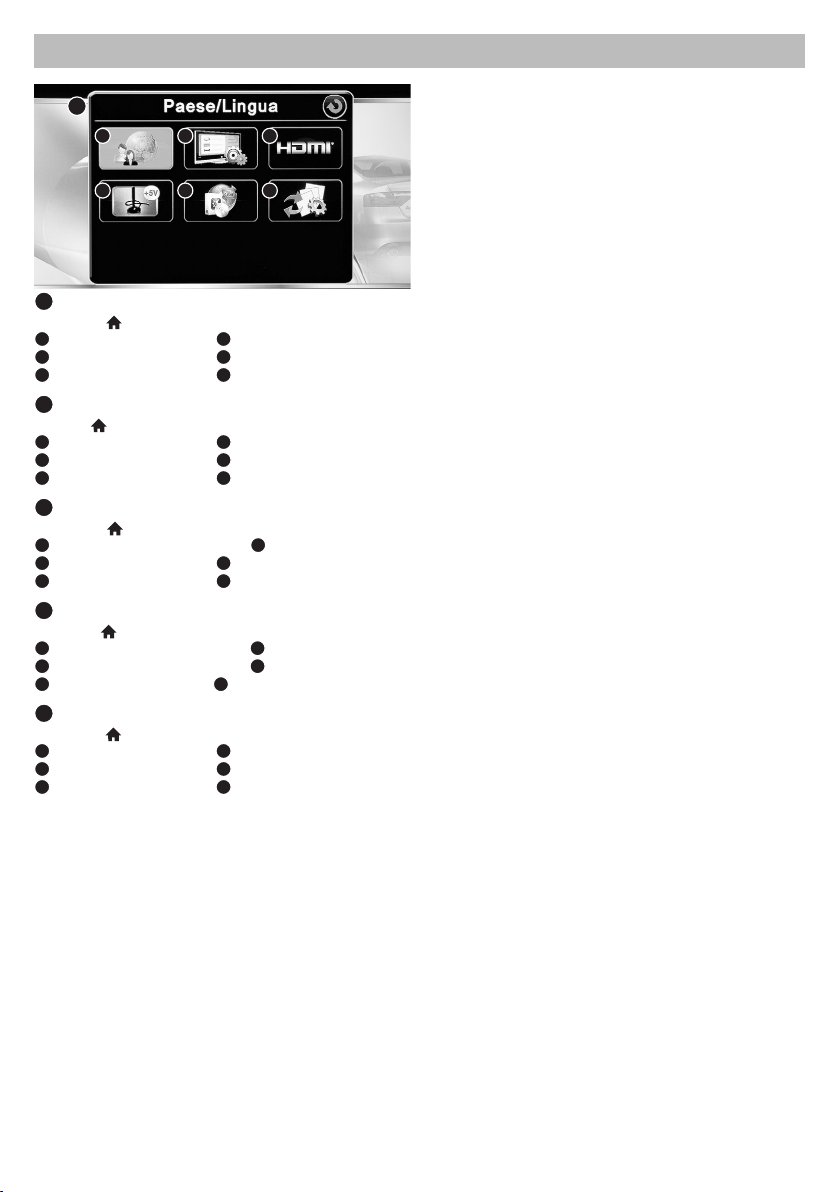

IT - Premere sul telecomando per accedere al menù.
1
Seleziona la lingua/paese
2
Impostazioni video
3
Impostazioni HDMI
4
Impostazioni antenna
5
Info versione.
6
Reset impostazioni di fabbrica
E - Presionar en el mando a distancia para acceder al menú.
1
Selecciona el Idioma/País
2
Ajustes video
3
Ajustes HDMI
4
Ajustes antena
5
Info versión
6
Reset ajustes de fábrica
GB - Press on the remote to access the menu.
1
Select your language/country
2
Video settings
3
HDMI Settings
4
Antenna Settings
5
Version Info.
6
Reset factory settings
FR - Appuyer sur la télécommande pour accéder au menu.
1
Sélectionnez votre langue / pays
2
Paramètres vidéo
3
Réglages HDMI
4
Paramètres de l’antenne
5
Informations sur la version.
6
Réinitialiser les réglages d’usine
D - Drücken Sie auf die Fernbedienung, um das Menü aufzurufen.
1
Wählen Sie Ihre Sprache / Ihr Land
2
Videoeinstellungen
3
HDMI-Einstellungen
4
Antenneneinstellungen
5
Versionsinfo.
6
Werkseinstellungen zurücksetzen
MENÚ PRINCIPALE • MAIN MENU • MENU PRICIPALE • HAUPTMENÜ • MENÚ PRINCIPAL
E-MENU MODIFICA IMPOSTAZIONI
E-MENU MODIFICA AJUSTES HOME
E-MENU MODIFY HOME SETTINGS
E-MENU MODIFIER LES RÉGLAGES DE LA HOME
E-
MENÜ ZUR MODIFIZIERUNG DER HOME EINSTELLUNGEN
2 3
4 5 6
1
E

8
9
IT - Premere sul telecomando per accedere al menù.
1
Lista canali memorizzati.
GB - Press on the remote to access the menu.
1
Stored channel list.
FR - Appuyez sur la télécommande pour accéder au menu.
1
Liste des chaînes mémorisées.
D - Drücken Sie auf die Fernbedienung, um in das Menü zu gelangen
1
Gespeicherte Kanalliste.
E - Presionar en el mando a distancia para acceder al menú.
1
Lista canales memorizados.
IT
2
Personalizza lista canali memorizzati.
• MOVE sposta il canale. • DELETE cancella il canale
SKIP non visualizza il canale.
GB
2
Customizes the stored channels’ list.
• MOVE the channel is moved. • DELETE the channel is deleted
• SKIP the channel is not shown
FR
2
Personnalise la liste des chaines mémorisées
• MOVE déplace la chaine • DELETE élimine la chaine
• SKIP la chaine n’est pas visualisée.
D
2
Die Liste der gespeicherten Kanäle wird angepasst
• MOVE Der Kanal wird bewegt • DELETED Der Kanal wird entfernt
• SKIP Der Kanal wird nicht angezeigt.
E
2
Personaliza lista canales memorizados.
• MOVE mueve el canal. • DELETE borra el canal
• SKIP no visualiza el canal.
IT
3
Avvia ricerca automatica dei canali.
IT
4
Imposta lingua audio.
IT
5
Info sul canale impostato.
IT
6
Attiva/disattiva lingua sottotitoli.
IT
7
Apre Televideo.
IT
8
Apre menù successivo.
IT
9
Torna al menù precedente.
GB
3
Starts automatic channel search.
GB
4
Set audio language.
GB
5
Info about channel set.
GB
6
Enable / disable subtitle language.
GB
7
Opens the teletext.
GB
8
Opens the next menu.
GB
9
Returns to the previous menu.
FR
3
Démarre la recherche automatique des chaînes.
FR
4
Dénir la langue audio.
FR
5
Info sur l’ensemble des canaux.
FR
6
Activer / désactiver la langue des sous-titres.
FR
7
Ouvre le télétexte.
FR
8
Ouvre le menu suivant.
FR
9
Retourne au menu précédent.
D
3
Startet die automatische Kanalsuche.
D
4
Audiosprache einstellen.
D
5
Info über den eingestellten Kanal.
D
6
Untertitelsprache aktivieren / deaktivieren.
D
7
Önet den Videotext.
D
8
Önet das nächste Menü.
D
9
Kehrt zum vorherigen Menü zurück.
E
3
Inicia búsqueda automática de los canales.
E
4
Conguración Idioma audio.
E
5
Info del canal seleccionado.
E
6
Activa/desactiva idioma subtítulos.
E
7
Abre Teletexto.
E
8
Abre menú siguiente.
E
9
Vuelve al menú anterior.
2
2
3
4 5 6
7 8
910 11
1
MENU DVB-T

8
9
IT
10

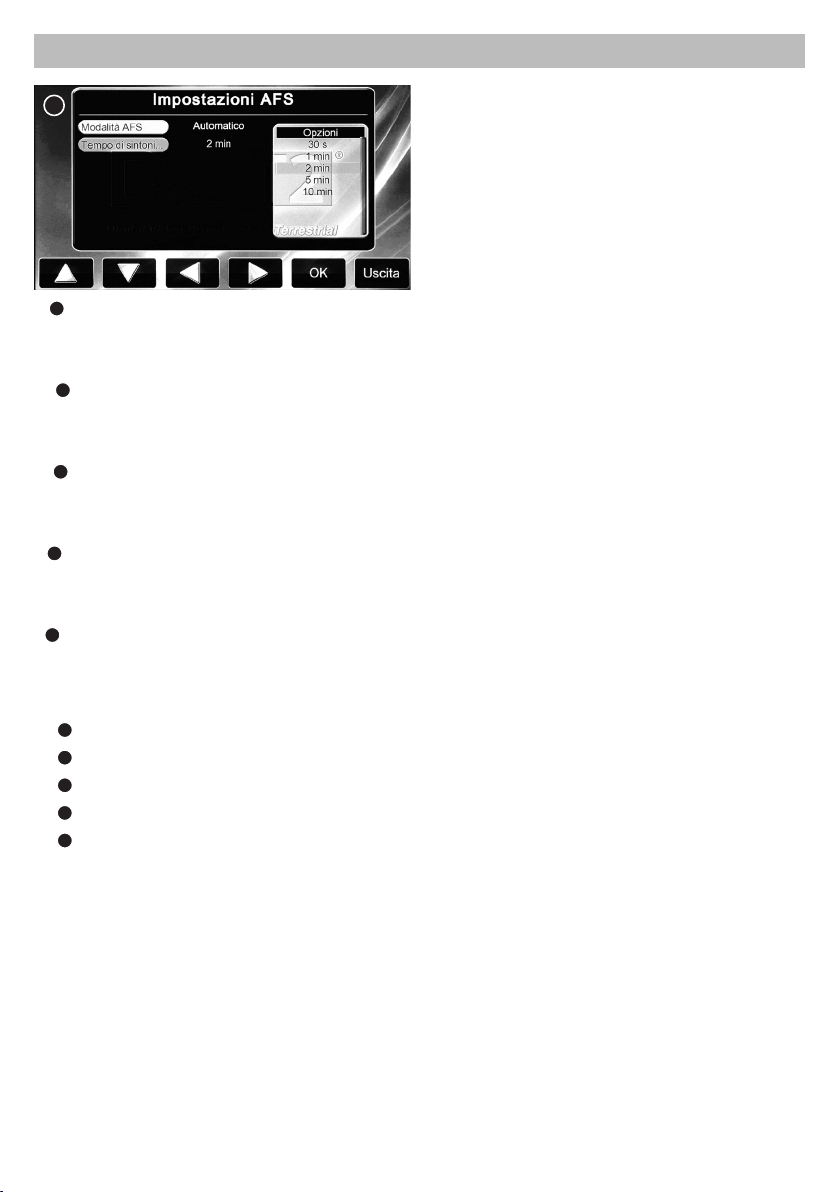

Funzioni AFS.
Ricerca stesso canale su altra frequenza in automatico o manuale.
In automatico selezionare il tempo di attesa prima della scansione
di tutti i canali.
IT
11
Personalizza parametri video.
GB
10
AFS Functions
The same channel is scanned on another frequency, in automatic or
manual mode.
Automatically select the waiting time before scanning all channels.
GB
11
Customize video parameters.
FR
10
AFS Fonctions
Le même canal est scanné sur une autre fréquence, en mode automa-
tique ou manuel. Sélectionner automatiquement le temps d’attente
avant de numériser tous les canaux.
FR
11
Personnalise les paramètres vidéo.
D
10
AFS Funktionen
Der gleiche Kanal wird auf einer anderen Frequenz im automatischen
oder manuellen Modus gescannt. Wählen Sie automatisch die Warte-
zeit, bevor alle Kanäle gescannt werden.
D
11
Video-Parameter anpassen.
E
10
Funciones AFS.
Búsqueda del mismo canal en otra frecuencia en automático o
manual. En automático seleccionar el tiempo de espera antes de la
escansión de todos los canales.
E
11
Personaliza parámetros video.
MENU DVB-T
10

11
2 Antenne installate sui vetri
2 Aerials installed on the window
2 Antennes installées sur les verres
2 Antennen für die Scheiben-Installation
2 Antenas montadas en los cristales
100%
100%
COLLOCAZIONE ANTENNE • INSTALLATION AERIALS
COLLOCATION ANTENNES • ANTENNEN-INSTALLATIONSMÖGLICHKEITEN
INSTALACCIÓN ANTENAS
ANTENNE:
• 2 Antenne in dotazione.
• Cavo 5 m.
• Alimentazione Phantom 5V ON/OFF.
• Connettore F.
• Cavo IR 5 m.
• Cavo prolunga USB 2 m.
ANTENNE:
• 2 Aerials included.
• Cable 5 m.
• Phantom power 5V ON/OFF.
• F connector.
• Cable IR 5 m.
• USB Extension cable 2 m.
ANTENNE:
• 2 Antenas inclusas.
• Cable 5 m.
• Alimentación Phantom 5V ON/OFF.
• Conector F.
• Cable IR 5 m.
• Cable prolongadores USB 2 m.
ANTENNE:
• 2 Antennen im Lieferumgang.
• Kabel 5 m.
• Stromversorung Phantom 5V ON/OFF.
• F-Verbinden.
• Kabel IR 5 m.
• USB Verlängerungskabel 2 m.
ANTENNE:
• 2 Antennes incluses.
• Cable 5 m.
• Alimentation Phantom 5V ON/OFF.
• Connecteur F.
• Cable IR 5 m.
• Cable rallonge USB 2 m.
